siemens 840d参数中文含义

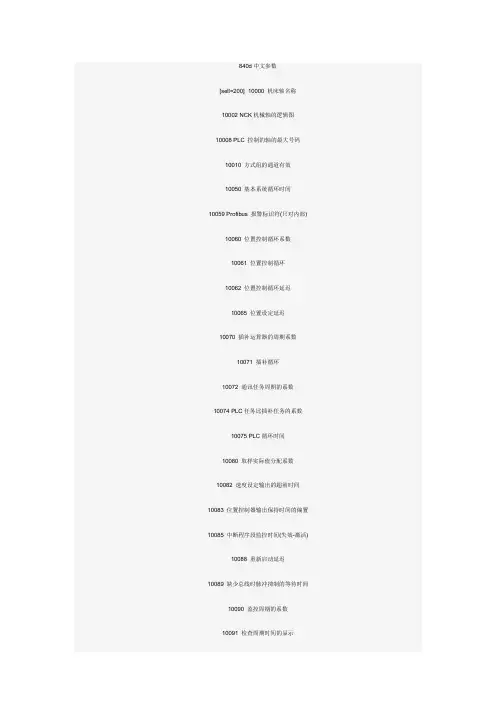

840d中文参数
[sell=200] 10000 机床轴名称
10002 nck机械轴的逻辑图
10008 plc 控制的轴的最大号码
10010 方式组的通道有效
10050 基本系统循环时间
10059 profibus 报警标识符(只对内部) 10060 位置控制循环系数
10061 位置控制循环
10062 位置控制循环延迟
10065 位置设定延迟
10070 插补运算器的周期系数
10071 插补循环
10072 通讯任务周期的系数
10074 plc任务比插补任务的系数
10075 plc循环时间
10080 取样实际值分配系数
10082 速度设定输出的超前时间
10083 位置控制器输出保持时间的偏置10085 中断程序段监控时间(失效-激活) 10088 重新启动延迟
10089 缺少总线时脉冲抑制的等待时间10090 监控周期的系数
10091 检查周期时间的显示
10092 安全数据再确认循环时间显示10093 spl文件存取号
10094 安全报警禁用级
10095 安全方式屏蔽
10096 安全诊断功能
10097 对于 spl-差额停止反应
10098 profisafe 通讯的系数
10099 profi安全通讯循环时间
10100 最大plc周期
10110 plc确认的平均时间
10120 plc启动的监控时间
10130 与mmc通讯的时间限制
10131 过载时屏幕更新处理
10132 在零件程序中监控时间mmc命令
10134 同时发生的mmc节点数量
10136 pcs位置的显示方式
10140 与驱动通讯的时间限制
10150 与驱动通讯的系数
10160 与mmc通讯的系数
10165 预留:
10170 mmc任务的启动时间限制
10180 mmc任务到准备任务的系数
10185 nck运行时间分量
10190 模拟的换刀时间
10192 齿轮换挡时间
10200 线性位置的计算精度
10210 角度位置的计算精度
10220 激活比例系数
10230 机床数据比例系数
10240 基本公制长度单位
10250 inch的转换系数
10260 有效转换的基本设定
10270 位置表的比例系统
10280 对rel.6.3的比较>和0(3的一般/t方向最小角度21084 一般/路径最小角度(3d 端面切削)
21090 空间定位程序的最大导引角
21092 空间方向定位的最大倾斜角
21100 方位编程的角度定义
21102 通过g代码定义定位轴
21104 定向插补的g代码
21106 与笛卡尔的 jog 方式相应的系统21108 大的循环插补方式,pole po 21110 带自动frame定义的系统
21120 ori轴定义为参考轴
21130 ori轴定义为参考轴
21150 约定的定向轴快速移动
21155 约定的定向轴速度
21160 约定的几何轴快速移动
21165 约定的几何轴速度
21170 定向轴加速度
21180 原始轴软件极限的检查
21186 零偏tocarr圆轴的偏置
21190 刀具方向上的修正模式
21194 刀具方向上的在线修改速度21196 刀具方向上的在线修改加速度21200 快速返回的移动距离
21202 带镜像的快速返回
21204 急速返回时的停止特性
21210 用于中断的nck输入字节
21220 nck i/o 几个进给速度/段21230 几个进给/程序块内存响应21240 受保护的同步活动
21300 同步主轴定义,机床轴号
21310 同步耦合类型主轴
21320 同步主轴的程序块过渡
21330 同步主轴特性中断
21340 同步主轴参数写保护
21380 延迟时间esr-axes
21381 ipo控制的esr-time中断21400 数字化软件包的版本
21420 测头的轴分配
21422 z方向的初始应力
21424 测头的分辨率
21430 最小偏向
21432 典型偏斜值
21434 急停的偏向1
21436 急停的偏向2
21440 数字化测量时的到位误差范围21450 数字化测量时的快速运行21460 数字化时的最大加速度21462 定位时的最大加速度
21464 采样时的最大加速度
21470 手动方式p系数
21472 p系数浏览
21474 扫描的时间常数
21476 刀具传送到刀夹的矢量 fm 21500 磨削轴的垂直偏置
21501 磨削轴的水平偏置
21502 调节轴的垂直偏置
21504 工作刃的垂直偏置
21506 工作刀头的水平偏置
21508 q1的垂直分量
21510 q1的水平分量
21512 q2的垂直分量
21514 q2的水平分量
21516 工作刃导角
21518 工作刃的高端接触限制21520 工作刃接触低限
21522 磨削主轴的定义
21524 控制主轴的定义
21526 g0的特殊逻辑
22000 辅助功能组
22010 辅助功能的类型
22020 辅助功能扩展
22030 辅助功能值
22035 输出说明
22040 预先定义的辅助功能组
22050 预先定义的辅助功能方式
22060 预先定义的辅助功能扩展
22070 预先定义的辅助功能值
22080 输出说明
22100 带辅助功能的程序段转变
22110 h辅助功能类型是整数
22200 m功能的输出时间
22210 s功能的输出时间
22220 t功能的输出时间
22230 h功能的输出时间
22240 f功能的输出时间
22250 d功能的输出时间
22252 dl功能的输出时间
22254 附加的 m 功能到停止一个程序22256 对于有条件的 st 附加的 m 功能22260 e功能的输出时间
22300 程序块搜索后的辅助功能输出22400 通过复位使s功能生效
22410 reset(复位)使f功能生效
22420 fgroup 指令缺省值设置
22500 plc g功能
22510 到plc的g代码
22512 外部nc语言的g代码发送
22515 g组到plc的模式
22530 刀架改变时的m代码
22532 几何轴改变时的m代码
22534 变换改变时的m代码
22550 带t或m功能的新刀具补偿
22560 换刀的m功能
22562 刀具交换过程出错
22600 程序段搜索后的速度5
22601 程序段搜索后的速度系数5
22620 基本功能设置在特殊启动
22621 释放 $mc_start_mode_mask_prt 22622 允许通过plc启动零件程序
22700 trace_starttrace_event 轨迹文件记录22702 启动轨迹文件记录的条件
22704 停止轨迹文件记录的条件
22706 commandsequenzstep 停止跟踪文件记录22708 选择轨迹文件的内容
22710 指定的轨迹数据
22712 指定的跟踪数据的索引中
22714 设定跟踪文件
22800 简化轨迹输出激活
22900 strokecheck 方向(内部/外部) 22910 比例系数的输入灵敏度
22914 轴比例系数( g51 )激活
22920 固定进给率 f1 - f9 激活
22930 分配平行通道轴到几何轴
24000 g58和g9 frame区域
24002 通道基础frame复位后激活
24004 上电后复位通道基础frame
24006 系统frame复位后激活
24007 reset复位后清除系统frame
24008 上电后复位通道基础frame 24010 编程frame的复位方式24020 frame抑制位置
24030 acs协调系统的调节
24040 有效frame的适配
24050 保存和激活数据frame 24100 通道中的转换1
24110 转换1 的轴分配
24120 几何/通道轴分配,转换1 24130 带第一转换的刀具处理24200 通道中的转换2
24210 转换2 的轴分配
24220 几何/通道轴分配,转换2 24230 带第二转换的刀具处理24300 通道中的转换3
24310 转换3 的轴分配
24320 几何/通道轴分配,转换3 24330 带第三转换的刀具处理24400 通道中的转换4
24410 转换4 的轴分配
24420 几何/通道轴分配,转换4 24426 带第四转换的刀具处理24430 通道中的转换5
24432 转换5 的轴分配
24434 几何/通道轴分配,转换5 24436 带第五转换的刀具处理24440 通道中的转换6
24442 转换6 的轴分配
24444 几何/通道轴分配,转换6 24446 带第六转换的刀具处理24450 通道中的转换7
24452 转换7 的轴分配
24454 几何/通道轴分配,转换7 24456 带第七转换的刀具处理24460 通道中的转换8
24462 转换8 的轴分配
24464 几何/通道轴分配,转换8 24466 带第八转换的刀具处理24500 五轴转换1的偏置矢量24510 旋转轴1/2的位置偏置24520 旋转轴 1/2的符号
24530 五轴转换1的极点范围24540 pol-插补的结束角范围24550 底部刀具矢量
24558 运动学平台偏置的矢量24560 运动偏置矢量
24562 摆动直线轴的变换1 24564 下垂头的角度
24566 虚拟方向轴
24570 第一旋转轴方向
24572 第二旋转轴方向
24574 刀具基本方向
24580 定向矢量的方向
24585 ori/通道轴分配转换1 24590 零偏trafo圆轴的偏置24600 五轴转换2的偏置矢量24610 旋转轴1/2的位置偏置24620 旋转轴 1/2的符号
24630 五轴转换2的极点范围24640 pol-插补的结束角范围24650 底部刀具矢量
24658 运动学平台偏置的矢量
24660 运动偏置矢量
24662 摆动直线轴的变换2
24664 下垂头的角度
24666 虚拟方向轴
24670 第一旋转轴方向
24672 第二旋转轴方向
24674 刀具基本方向
24680 定向矢量的方向
24685 ori/通道轴分配转换1
24690 零偏trafo圆轴的偏置
24700 倾斜轴1的角度
24710 底部刀具矢量
24720 速度留量
24721 反加速度
24750 倾斜轴2的角度
24760 底部刀具矢量
24770 速度留量
24771 反加速度
24800 旋转轴偏置 tracyl 1
24805 圆轴转换tracyl 1
24810 旋转轴符号
24820 底部刀具矢量
24850 旋转轴偏置tracyl 2
24855 圆轴转换tracyl 2
24860 旋转轴符号
24870 底部刀具矢量
24900 旋转轴偏置transmit 1
24905 圆轴转换transmit 1
24910 旋转轴符号
24911 工作区前后极的限制,2transm 24920 底部刀具矢量
24950 旋转轴偏置transmit 2
24955 圆轴转换transmit 2
24960 旋转轴符号
24961 工作区前后极的限制,2transm 24970 底部刀具矢量
24995 转换连接
24996 转换连接
26000 冲击动作控制的硬件分配输入字节26002 编译启动方式
26004 快速输入位的屏蔽
26006 快速输出位的屏蔽
26008 m功能的定义
26010 冲击和多孔冲轴的定义
26012 激活冲/步冲功能
26014 激活自动路径分段
26016 单独轴的特性
26018 g603冲孔/步冲的延迟时间
26020 冲加工信号不稳报警
27100 带绝对值参数的语句显示
27200 mmc信息(无物理单元)
27201 mmc状态信息(无物理单元) 27202 mmc信息(定位)
27203 mmc状态信息(定位)
27204 mmc信息(速度)
27205 mmc状态信息(速度)
27206 mmc信息(切削速度)
27207 mmc状态信息(切削速度)
27208 mmc信息(伺服)
27209 mmc状态信息(伺服)
27800 通道中的工艺方式
27860 激活程序执行时间测量
27880 激活工件计数器
27882 m代码零件计算由用户定义
27900 % ipo 缓冲器到使能记录文件
28000 reorg(dram)内存空间
28010 带reorg(重组)lud的模块(dram) 28020 lud的数量(dram)
28030 局部用户变量数量
28040 lud(dram)内存大小
28050 r参数的数量(sram)
28060 ipo缓冲区的程序块(dram)
28070 用于准备程序块的程序块(dram) 28080 可设坐标frame数量(sram)
28081 基本frame数量(sram)
28082 系统frame (sram)
28085 分配刀偏单位通道(sram)
28090 cc(dram)的程序块元素
28100 cc(dram)的程序块内存的大小
28105 汇编循环堆栈存储器(kb)应用(dram) 28150 写plc变量单元(dram)
28160 写ncu联接变量元素(dram)
28180 轨迹数据缓冲器大小(dram)
28200 特定通道保护范围(sram)
28210 同步有效的保护范围(dram)
28212 有效保护区域的元素
28250 同步移动单元(dram)
28252 fctdef-元素数量(dram)
28254 同步运动参数数量,s/dram
28255 $ac_param[] 存储在 sram。
28256 同步动作标记位号(s/dram)
28257 ac_marker[] 存储在 sram。
28258 同步有效计时器数量(dram)
28260 同步动作fifo变量数量
28262 r参数号以fifo变量启动
28264 fifo长度变量 ac_fifo1 to $ac_fifo 28266 fifo处理的方式
28274 保留 (s/dram)
28276 保留 (s/dram)
28300 用户纪录有效
28301 oem 事件类型 etp 的数量
28302 标准事件类型数量etp
28400 用绝对值激活的程序段显示
28402 上载缓冲器的设置
28500 准备任务(dram)的堆栈大小
28520 每段中轴多项式的最大号
28530 存储单元通道速度限制数量
28540 存储单元显示数量
28550 内部块的可用内存
29000 选项数据
30100 设定:驱动类型
30110 设定:驱动号/模块号
30120 设定:输出到子模块/模块
30130 设定值输出的类型
30132 此轴为虚拟轴
30134 设定输出不是单极
30200 编码器的数量
30210 实际值:驱动类型
30220 实际值:驱动号/测量电路号
30230 有效值:输入模块号/测量循环
30240 实际值:编码器类型
30242 编码器是独立的
30244 编码器测量类型
30250 内部编码器位置
30260 绝对编码器:绝对/增量精度30270 绝对编码器:位置缓冲模式30280 第二个驱动编码器的驱动编号30300 旋转轴/主轴
30310 旋转轴/主轴模数变化
30320 旋转轴360度模态显示
30330 模块范围的大小
30340 modulorange 启动位置
30350 模拟轴的轴信号
30400 此轴可用c循环编程
30450 复位缺省值:中性或通道轴30455 轴功能
30460 轴功能
30500 此值为分度轴
30501 分度轴等分位置分子
30502 分度轴等分位置分母
30503 分度轴第一等分位置
30505 此轴为带分度齿的分度轴(hirt) 30550 轴改变的通道初始设定
30552 恢复轴时自动get
30554 初始设置,ncu 给出轴的设定30560 轴是一个局部联接轴
30600 g75轴位置
30800 工作区域限制类型检测
31000 线性尺
31010 线性尺分隔时段
31020 每转的编码器标志
31025 高精度系数编码器
31030 丝杠螺距
31040 编码器直接安装在机床上
31044 附加变速箱顶部的编码器
31050 负载变速箱的分母
31060 负载齿轮箱的计数器31064 附加变速箱的分母
31066 附加变速箱的记数器31070 解算器齿轮箱的分母31080 解算器齿轮箱的计数器31090 inc/手轮增量权值
31100 监控转动的步数
31110 监控转动的步数容差31120 bero检测信号沿
31122 bero延时时间
31123 bero延时时间
31130 vco特征修正62.5khz 31140 vco特征修正125khz 31150 vco特征修正185.5khz 31160 vco特征修正250khz 31200 g70/g71生效时的转换系数31300 预留:
31310 预留:
31320 预留:
31330 预留:
31340 预留:
31350 步进电机的最大频率31400 每转的步数
31500 所需值监控的轴号
31510 服务设定的偏差值
31520 所需值监控的增益
31600 轴的vdi-signal 轨迹清单32000 最大轴速度
32010 jog快速进给
32020 jog轴的进给率
32040 jog方式下带超调的旋转进给率32050 jog方式每转进给
32060 定位轴的速度初始设定
32070 手轮倍率对应的轴速度
32074 frame或hl修正值不允许
32080 可选增量的限定
32082 速度覆盖的限定
32084 手轮上vdi信号的效果
32090 jog与手轮速度的比值
32100 运动方向(不是反馈极性) 32110 实际值的符号(反馈极性) 32200 伺服增益系数
32210 位置控制器复位时间
32220 激活整体活动位置控制器
32250 额定输出电压
32260 额定电机速度
32300 轴加速度
32310 速度阶跃的过载
32400 轴冲击限制
32402 轴撞击极限的滤波器类型
32410 轴冲击滤波器的时间常数
32412 轴震动滤波器的抑制频率
32414 轴震动滤波器的阻尼
32420 轴冲击限制的使能
32430 轴冲击
32431 路径轴移动的最大撞击
32432 路径运动时块传输的最大轴位移32433 带soft最大轴加速缩放系数32434 带g00最大轴加速缩放系数32435 g00运动时最大轴撞击的比例系数32440 预见功能的平滑频率
32450 反向间隙
32452 间隙的重量系数
32460 电子补偿增加扭矩
32490 摩擦补偿的类型
32500 摩擦补偿在生效
32510 摩擦补偿的适配在起作用32520 最大摩擦补偿值
32530 最小摩擦补偿值
32540 摩擦补偿时间常数
32550 适应加速度值1
32560 适应加速度值2
32570 适应加速度值3
32580 磨擦比较系数(启动) 32610 速度前馈控制的系数
32620 前馈控制的类型
32630 pro前馈控制的生效
32640 动态刚性控制
32642 动态刚性控制配置
32644 动态硬度控制:延迟
32650 扭矩前馈控制的惯性
32652 扭矩前馈控制的轴质量32700 编码器/丝杠螺距误差的补偿32710 低头补偿的使能
32711 垂度补偿测量
32720 最大垂度补偿值
32730 带cec的速度修改
32750 温度补偿的类型
32760 速度变化临时补偿
32800 电流控制回路的等效时间常数32810 速度控制回路的等效时间常数32900 动态响应适配
32910 动态适配的时间常数
32920 自适应控制的光滑滤波器32930 位置控制输出滤波器激活32940 位置控制输出过滤的时间常数32950 位置控制回路的阻尼
32960 位置控制器的死区
32990 实际位置设定延迟
33000 细插补器类型
33050 截面距离(plc信号)
33100 压缩时的最大差值
34000 此轴带参考点凸块
34010 负方向接近参考点
34020 凸轮接近速度
34030 参考凸轮的最大位移
34040 参考点脉冲的搜索速度34050 接近参考点凸轮的方向反转34060 参考零脉冲的最大距离34070 参考点接近速度
34080 参考点距离
34090 参考点偏置
34092 电子凸轮的偏置
34093 参考的凸轮 / 标志的距离34100 参考点位置
34102 参考点的编码器同步
34104 在随动状态标记搜索使能34110 轴回参考点顺序
34120 bero极性改变
34200 回参考点方式
34210 绝对值编码器的调整状态34220 绝对值旋转编码器的模数区34230 编码器序列号
34232 编码器系列号的范围34300 参考点标志距离
34310 两个参考点中间的间隔34320 轴/编码器运动方向相反34330 检测到参考点标志时停止34400 ssi编码器同步数据34410 ssi绝对值编码器信息长度34420 编码器每转的步数
34990 实际值的光滑时间常数35000 分配主轴到机床轴
35010 变速级可以改变
35012 齿轮级交换位置
35020 主轴初始设定
35030 激活基本主轴设定
35032 单主轴复位方式的特点35035 主轴功能
35040 自由主轴reset(复位) 35100 最大主轴速度
35110 变速级切换的最大速度35120 齿轮档改变的最小速度35130 变速级的最大速度
35140 齿轮档的最小速度
35150 主轴速度容差
35160 plc给出的主轴速度限制35200 开环方式加速度
35210 由位置控制方式的加速度35220 递减加速度的速度
35230 减小的加速度
35240 加速度递减的开关
35242 加速度削减类型
35300 位置控制生效速度
35310 定位延时
35350 定位的旋转方向
35400 往复速度
35410 往复运动时的加速度
35430 往复时的起始方向
35440 m3方向的往复时间
35450 m4方向的往复时间
35500 主轴进给激活
35510 主轴静止时的进给使能35550 钻削功能的最大速度
35590 参数组可被修改
36000 粗略准停
36010 精确准停
36012 精停系数,粗糙/精确和标准36020 细精确停的延时
36030 静态误差
36040 静态监控的延迟时间
36042 延迟,停顿监控,扭矩/ 36050 夹紧误差
36052 轴夹紧的特殊功能
36060 轴静止的阀值速度
36100 第一负向软限位开关
36110 第一正向软限位开关
36120 第二负向软限位开关
36130 第二正向软限位开关
36200 速度监控的阀值
36210 最大速度设定值
36220 速度设定监控的延迟时间36300 编码器极限频率
36302 编码器极限频率重新同步36310 零脉冲监控
36400 轮廓监控公差范围
36480 公差
36500 位置实际值转换公差
36510 编码器位置公差
36520 所需速度监控的阀值
36600 制动特性硬限位开关
36610 出错时渐变制动的时间
36620 伺服使能的延时时间
36690 用于测量的内部数据
36700 自动漂移补偿
36710 自动漂移补偿的限定值
36720 漂移基本值
36730 附加实际驱动值的采集
36750 执行$aa_off模式
36901 安全功能的使能
36902 旋转轴
36905 凸轮模数值
36910 实际值分配:驱动类型
36911 实际值分配:驱动号/测量循环36912 有效值:输入驱动测量循环号36915 编码器类型
36916 线性尺
36917 线性尺分隔时段
36918 每转的编码器标志
36920 丝杠螺距
36921 变速箱编码器比负载的分母36922 齿轮箱编码器比负载的分子36925 实际值的方向反转
36926 安全编码器频率极限
36930 静态误差
36931 安全速度的限定值
西门子840D数控系统的参数设定 摘要本文主要针对以西门子840D为控制乐境的数控机床,对算机床数据的调整进行了分析,同时对机床限住的设定与驱神的配王 进行了论述。 关键词保护级别有效方式设定配置 l 概述 随着电站经济的飞跃发展,对电站产品的加工设备的要求越来越高,对机械加工的要求也越来越高,如高低压加热器的管板,冷凝器 的隔板等加工,这些都必须用数控机床来完成。我国在80年代初进口了许多数控机床,其采用的数控系统十分多样化,其中西门子 840D数控系统由于其强大的功能,优越的性能,已越来越被广大厂商的各种数控机床所采用,但西门子公司所提供的标准数据并不一 定完全适合机床,因些很有必要进行参数的设定与调整。 2 相关问题 在对机床参数进行调整前,有两个与数据调整有关的问题需要特别注意的:西门子数据的保护级别和数据写入有效的方式。 2.1 数据的保护级别 西门子共设有7个等级的数据保护级别(见表1),级别0是最高的而级别7是最低的,高级别向下兼容低级别。在修改数据的时候,若设 定的Password级别不够高,将无法修改某些特定的机床参数。具体修改密码的方法是在操作面板(OP)上依次按如下的软
2.2 数据有效的方式 数据修改后并不全是简单的就能有效,840D数控系统提供了多种数据有效的方式,而具体采用哪种方式又取决于所修改数据的参数类型。数据的类型及其生效的方式共有如下几种: (1)POWER ON(of)生效方式是按操作 (2)NEW-CONF(cf)生效方式是按操作 面板的或者按机床控制面 (3)RESET(re)按机床控制面板上的l 键生效 (4)II~ F_,DLt,TE(s0)数据输人后即可生效 3 参数的设定与调整 西门子840D数控的控制系统参数是由机床数据(MD)与设定数据(sD)组成,机床数据与设定数据的数据范围及其定义见表2所示。由表2中可以看出,机床数据(MD)主要由通用,特别通道,特别轴等机床数据构成;设定数据(sD)由通用,特别轴,特别通道设定数据组成。西门子840D数控数据的调整
风淋室使用说明书
简介: 感谢您购买本公司更衣风淋室,更衣风淋室是防止污染空气进入洁净区的装置.其原理是利用高速洁净气流吹除进入洁净室人员更衣过程中衣物表面附着的灰尘颗粒。同时,由于洁净室的两扇门是不同时开启的,可以兼起气闸作用,控制外部污染空气进入洁净区。本设备广泛应用于半导体元器件生产工厂、生物实验室、制药厂、食品加工业、电子厂等等一切需要空气净化的场所。 此手册向您介绍更衣风淋室的结构及使用事项。 正视图側视图 风淋各部分名称 1. 顶盖 9. 脚踏板 17. 手动 2. 电路控制板 10. 底盘 18. 照明 3. 正压箱 11. 光电开关 19. 时间显示器 4.高效过滤器 12. 左企身 20. 闭门器 5. 右企身 13. 风嘴 6. 不锈钢门 14.风嘴板 7. 风机 15. 灯盖板 8. 初效过滤器 16. 急停开关
正视图側视 图 技术指标: [注]:以上仅为部分技术参数。
一操作事项: 准备工作: ●进入风淋室 ●检查急停是否正常(急停按钮上方的指示灯亮时为非正常状态,此 时应点动急停按钮,直至指示灯熄灭)。 ●按照语音提示,站在感应区内。 二进入风淋室:(基本动作程序) ●打开前门进入风淋室,随后关闭前门. ●按照语音提示,站在感应区内。 ●前后门自动锁上. ●风淋(除尘)开始工作.此时指示灯显示为红色。 ●显示器显示除尘时间(图). ●吹淋结束后,此时指示灯显示为绿色,按照语音提示打开后门进入 净化间。 . [注]:风淋室通常为单向使用. 三注意有关紧急事项: ●风淋室正常工作时,严禁外人进入。 注意:风淋工作时,不能用力使劲去推拉门;否则 电锁会被损坏,本公司将不负责保修。
西門子系統參數的意義(1) 西門子系統參數的意義 [post] 10000 機床軸名稱 10002 NCK機械軸的邏輯圖 10008 PLC 控制的軸的最大號碼 10010 方式組的通道有效 10050 基本系統迴圈時間 10059 Profibus 報警識別字(只對內部) 10060 位置控制迴圈係數 10061 位置控制迴圈 10062 位置控制迴圈延遲 10065 位置設定延遲 10070 插補運算器的周期係數 10071 插補迴圈 10072 通訊任務周期的係數 10074 PLC任務比插補任務的係數 10075 PLC迴圈時間 10080 取樣實際值分配係數 10082 速度設定輸出的超前時間 10083 位置控制器輸出保持時間的偏置10085 中斷程式段監控時間(失效-啟動) 10088 重新啓動延遲 10089 缺少匯流排時脈衝抑制的等待時間10090 監控周期的係數
10091 檢查周期時間的顯示 10092 安全資料再確認迴圈時間顯示10093 SPL文件存取號 10094 安全報警禁用級 10095 安全方式遮罩 10096 安全診斷功能 10097 對於 SPL-差額停止反應10098 PROFIsafe 通訊的係數 10099 PROFI安全通訊迴圈時間10100 最大PLC周期 10110 PLC確認的平均時間 10120 PLC啓動的監控時間 10130 與MMC通訊的時間限制 10131 過載時螢幕更新處理 10132 在零件程式中監控時間MMC命令10134 同時發生的MMC節點數量10136 PCS位置的顯示方式 10140 與驅動通訊的時間限制 10150 與驅動通訊的係數 10160 與MMC通訊的係數 10165 預留: 10170 MMC任務的啓動時間限制10180 MMC任務到準備任務的係數10185 NCK運行時間分量
SINUMERIK 840D涉及五轴转换的主要参数 10620 EULER_ANGLE_NAME_TAB Euler角名称 10630 NORMAL_VECTOR_NAME_TAB 正常矢量名称 10640 DIR_VECTOR_NAME_TAB 方向矢量名称 10642 ROT_VECTOR_NAME_TAB 旋转矢量的名称 10644 INTER_VECTOR_NAME_TAB 暂时矢量的名称 10646 ORIENTATION_NAME_TAB 编程一个第二方向路径的名称 10648 NUTA TION_ANGLE_NAME 垂头角名称 10670 STAT_NAME 状态信息名称:笛卡儿PTP行程中模糊点解决的状态信息标识符 10672 TU_NAME 轴的状态信息名:笛卡儿行程中模糊点解决的状态信息标识符,必须选择一个与其他不冲突的标识符(如轴,Euler角,通常矢量,方向矢量,中间点坐标) 10674 PO_WITHOUT_POLY 无G功能的POLY的多项式编程 20150 GCODE_RESET_V ALUES G组的初始设定,选择一些G组 [0]1=G0,2=G01(std) [5]1=G17(std)2 =G18,3=G19 [7]1=G500(std)2 =G54,3=G55,4=G56,5=G57 [9]1=G60(std)2 =G64,3=G641 [11]1=G601(std)2 =G602,3=G603 [12]1=G70 2 =G71(std) [13]1=G90(std)2 =G91 [14]1=G93 2 =G94(std),3=G95 [20] 1=BRISK(std),2=SOFT
siemens 840D常用参数含义诠释 通道机床数据 20000 通道名称20050 几何轴-通道轴的分配20060 通道中的几何轴名称20070 通道中机床轴号20080 通道中的通道轴名称20090 主导主轴的号 20092 主轴旋转的使能/使能取消20094 轴运行的M运行(西门子模式) 20095 轴运行的M功能(外部模式) 20096 T,M 刀具地址代号改变20098 在MMC上显示轴20100 带面对轴功能的几何轴20108 事件驱动程序调用的设置20109 Prog-Events 的属性20110 RESET复位时的基本功能设置20112 NC启动的基本功能设置20114 方式改变中断了MDI 20116 带读限制的中断程序关闭20117 带信号的中断程序关闭20118 几何轴改变自动使能20120 复位时刀具生效20121 复位的预选刀具 20122 RESET复位/启动和TC时刀具生效20123 RESET时$P_USEKT 的预选值 20124 刀具夹持装置号20126 RESET复位时刀架生效20128 换刀在搜索中 20130 RESET复位时刀沿生效20132 有效总偏差复位20140 用复位健使转换生效。20150 G代码组的初始设定20152 G代码组复位20154 G代码组的初始设定20156 外部G 组复位方式20160 C 样条程序块的数量 20170 COMPRESS压缩的最大程序块长度20172 COMPRESSION压缩方式计算的最大路径进给率20180 带刀架的旋转轴增量20182 带刀架的旋转轴偏置 20184 零件偏置的基本FRAME号20200 倒角/圆角的空程序段20201 斜面圆整行为 20202 有/无带SA的传输运动程序块数量20204 在趋近/回退时的方向反转 20210 带TRC的补偿程序块的最大角度20220 DISC的最大值 20230 带TRC的插值计算的最大角度20240 带TRC的程序段轮廓计算 20250 有/无带TR的传输运动程序块数量20252 带刀具补偿的最大程序块数量 20254 在线刀具补偿使能20256 多项式插值是可能的 20260 对样条插补的速度控制20262 执行SPLINE(样条)时路径速度出错 20270 没有程序的初始位置边沿20272 不带编程的初始位置总校验 20310 刀具管理功能有效20320 刀架中刀具的时间监控20350 激活刀具监控20360 刀具参数的定义20380 带G43 / G44的刀具补偿模式20382 刀具补偿的活动20384 从动轴刀具长度补偿模拟20390 温度补偿激活20392 刀具长度温度补偿的最大值20396 在刀具方向DRF偏置20400 预处理随后程序块的速度 20430 预处理倍率速度字符的数量20440 程序预处理状态速度特征的倍率 20450 程序块循环时间的释放系数20455 预测未来的特殊功能 20460 预见功能的平滑系数20462 带编程进给的进给率20465 轨迹动态进给率的匹配20470 轮廓编程精度20480 带G64x的平滑特性20482 压缩机的方式 20484 压缩机功率20490 G641/G642不受倍率系数约束 20500 固定速度的最小时间20550 G00/G01精确定位条件 20552 G00/G01-chan确定的精确定位条件20600 与路径有关的最大冲击 20602 动态路径的曲线效果20603 在路径撞击时的曲线效果20610 覆盖的反加速度20620 几何轴手轮增量的限定20621 轴手轮增量的限定20622 路径速度覆盖20623 定向速度倍率20624 PLC停止手轮进给20650 加工螺纹时轴的加速特性20660 快升角度的检测方式(螺纹) 20700 没有参考点NC启动被禁止20730 G0插补模式20732 G00插补20734 语言功能光标20750 带G96的G0逻辑20800 子程序结束/停止信号到PLC 20850 在SPOS/SPOA时输出M19给PLC 20900 随动轴的带跳动的曲线平台20905 曲线平台默认存储器类型 21000 圆末端点的监控系数21010 圆末端点的监控系数21015 渐开线终点监控系数21016 自动限制无效21020 工作区限制的刀具半径21050 轮廓-通道-监控公差21060 轮廓通道监控响应21070 轮廓错误的模拟量输出
制定日期 风淋室操作规程 文件编号 生效日期 版次 一、目的 本规程用于保证风淋室正确、安全的使用,确保其使用寿命。 二、适用范围 本规程适用于指导本公司风淋室的操作,防止安全事故及对设备进行保养。 三、操作流程 1、风淋步骤 1.1进入车间的人员应在外更衣室穿戴好静电服、静电鞋和无尘帽。 1.2走近风淋室外门,确认风淋室内没有其他人员,风淋室门外部亮起绿色的指示灯“GO ”, 否则不得打开风淋室外门。 1.3打开外门,进入风淋室后并随手关闭外门。 1.4走过风淋室红外感应探头,此时风淋室双门自动上锁,同时风淋室风机启动,开始吹淋。 1.5按设定的时间吹淋完毕后,打开风淋室内门进入车间。 2、风淋参数设定(非设备人员不得擅自更改参数设定) 2.1电源键:控制风淋室的电源,风淋过程中如有特殊情况可按“电源键”结束风淋,并迅速 离开风淋室。 2.2风机键:按该键可执行一次风淋循环。 2.3照明键:控制风淋室内照明灯的开启和关闭。 2.4设置键:按该键结合“+”、“-”键可分别对风淋时间、照明时间、屏保时间、间隔启动 进行时间长度短的设定。 四、注意事项 1、进出门时必须轻拉推门把手,不要将门的开度打开至极限,以免造成门、门锁的损坏。 2、在一门打开状态下决不要用力开另一门。 3、在吹淋状态,不得强制性地将门打开。 4、吹淋结束后请等待2s 以上时间再开门。 批准: 审核: 编制: 红外感 应探头 2.1 2.2 2.3 2.4 绿灯亮起才能进入风淋室。
制定日期 风淋室操作规程文件编号生效日期版次五、保养维护 1、每天由制造部负责对风淋室地板和侧壁进行清洁。对风淋室的照明灯、指示灯的功能进行确认, 发现异常要及时通知设备部检查和维修。 2、当发现风速变小时,按图示1取下初效过滤器检查表面是否发黑,若发黑则应拆下初效空气 过滤器内的无纺布进行清洗或予以调换。每月由设备部检查一次。 3、当调换或清洗无纺布后,仍不能提高风速则说明高效空气过滤器已经堵塞,可按图示2、3取 下高效过滤器进行更换。更换高效空气过滤器时,须拆下喷球板,取出高效过滤器,按照原 有高效过滤器的规格型号更换新的高效空气过滤器。安装时应确认高效过滤器上的箭头标记, 箭头应指向气流的方向,并确保密封良好,防止渗漏。一般情况下,高效过滤器的使用期为 两年。每年由设备部检查一次。 4、每年由设备科对风淋室的电路、控制面板、离心风机等进行功能确认。发生故障要及时维修。 批准:审核:编制:3 2 1
西门子840D主要参数意译 西门子840D的主要参数释义 文字一、通道机床数据 20000 通道名称 20050 几何轴-通道轴的分配 20060 通道中的几何轴名称 20070 通道中机床轴号 20080 通道中的通道轴名称 20090 主导主轴的号 20092 主轴旋转的使能/使能取消 20094 轴运行的M运行(西门子模式) 20095 轴运行的M功能(外部模式) 20096 T,M 刀具地址代号改变 20098 在MMC上显示轴 20100 带面对轴功能的几何轴 20108 事件驱动程序调用的设置 20109 Prog-Events 的属性 20110 RESET复位时的基本功能设置 20112 NC启动的基本功能设置 20114 方式改变中断了MDI 20116 带读限制的中断程序关闭 20117 带信号的中断程序关闭 20118 几何轴改变自动使能 20120 复位时刀具生效 20121 复位的预选刀具 20122 RESET复位/启动和TC时刀具生效 20123 RESET时 $P_USEKT 的预选值 20124 刀具夹持装置号 20126 RESET复位时刀架生效 20128 换刀在搜索中 20130 RESET复位时刀沿生效 20132 有效总偏差复位 20140 用复位健使转换生效。 20150 G代码组的初始设定 20152 G代码组复位 20154 G代码组的初始设定 20156 外部 G 组复位方式 20160 C 样条程序块的数量 20170 COMPRESS压缩的最大程序块长度 20172 COMPRESSION压缩方式计算的最大路径进给率20180 带刀架的旋转轴增量 20182 带刀架的旋转轴偏置 20184 零件偏置的基本FRAME号 20200 倒角/圆角的空程序段
西门子840D系统各类循环定义 (1) CYCLE81: 中心钻孔循环 编程格式:CYCLE81 (RTP, RFP, SDIS, DP, DPR) 参数意义: RTP: Return plane (absolute) 退刀平面距离(绝对坐标尺寸) RFP:Reference plane (absolute)基准平面距离(绝对坐标尺寸) SDIS: Safety distance (enter without sign)安全距离(输入值均为正) DP :Final drilling depth (absolute):最终钻孔深度(绝对坐标尺寸) DPR: Final drilling depth relative to reference plane (enter without sign) 相对基准平面最终钻孔深度(输入值均为正) (2) CYCLE82:钻锪沉孔循环: 有暂停时间 编程格式:CYCLE82 (RTP, RFP, SDIS, DP, DPR, DTB) 参数意义: RTP: Return plane (absolute) 退刀平面距离(绝对坐标尺寸) RFP:Reference plane (absolute)基准平面距离(绝对坐标尺寸) SDIS: Safety distance (enter without sign)安全距离(输入值均为正) DP :Final drilling depth (absolute):最终钻孔深度(绝对坐标尺寸) DPR: Final drilling depth relative to reference plane (enter without sign) 相对基准平面最终钻孔深度(输入值均为正) DTB: Dwell time at final drilling depth (chip breaking): 在最终钻孔深度时的暂停时间(断屑式) (3) CYCLE83: 深孔钻循环 编程格式:CYCLE83 (RTP, RFP, SDIS, DP, DPR, FDEP, FDPR, DAM,DTB, DTS, FRF, VARI) 参数意义: RTP: Return plane (absolute) 退刀平面距离(绝对坐标尺寸) RFP:Reference plane (absolute)基准平面距离(绝对坐标尺寸) SDIS: Safety distance (enter without sign)安全距离(输入值均为正) DP :Final drilling depth (absolute):最终钻孔深度(绝对尺寸) DPR: Final drilling depth relative to reference plane (enter without sign) 相对基准平面最终钻孔深度(输入值均为正) DTB: Dwell time at final drilling depth (chip breaking): 在最终钻孔深度时的暂停时间(断屑式) FDEP:First depth (absolute):第一次钻孔深度(绝对坐标尺寸) (4)CYCLE84:刚性攻丝循环:不用浮动夹头
840D综合 G00快速定位; G01直线插补; G02顺时针圆弧插补; G03逆时针圆弧插补; G04暂停; G09准确停止; G17 XY平面选择; G18 ZX平面选择; G19 YZ平面选择;G 20英制指令; G21公制指令; G27返回参考点检查; G28返回参考点; G29返回第二参考点; G30返回第三/四参考点; G40刀具半径补偿取消; G41刀具半径补偿左; G42刀具半径补偿右; G43刀具长度补偿+; G44刀具长度补偿-; G45刀具偏置+; G46刀具偏置-; G47刀具偏置++; G48刀具偏置--; G49刀具长度补偿取消; G52局部坐标系; G53选择机床坐标系; G54~G59预置工件坐标系1~6; G60单向定位; G61准确停止(模态指令); G62拐角减速; G63倍率禁止; G64切削模式; G65宏调用;G66模态宏调用; G73深孔钻循环1;G74攻丝循环(反螺纹);G76镗循环1;G80取消固定循环; G81钻孔循环;G82镗循环2;G83深孔钻循环;G84攻丝循环(正螺纹);G85~G89镗循环3~7; G90绝对值编程; G91增量值编程; G94每分进给; G95每转进给;
G98固定循环回起始点; G99固定循环回R点。 M00程序停止; M01可选程序停止; M02程序结束; M03主轴正转; M04主轴反转; M05主轴停止; M06自动刀具交换; M08冷却开; M09冷却关; M29刚性攻丝; M30程序结束并回程序头。
G54G18G90 或G91增量。 编程找出点在GO1走直线(这直线是垂直于那个面的线,这个你自己算点)就可以加工了,刀具开始要调整好角度,垂直于那个面。 G17是XY平面 G18是zx平面 G19是YZ平面 这个也比较好办。 比如在G17平面上。钻孔用的z方向,如果面不平的情况,比如他往x方向倾斜的多少度。那么钻孔时候走的线应该是斜线(你应该是想做一个垂直于斜面的孔吧)那么你可以先在cad里面画出来,把要钻的那个孔走的那条直线画出来,在找到起始点,坐标值和终点坐标值都找的到,最后就是用G01走出来了,走斜线不是一样走吗. 不管在哪个面都一样,不愿计算,就用cad画出来再标出起始点和终点。 补充回答,ye可以不算。 用G16 极坐标编程。 比如在G17平面 xy 比如G90G16GO1x10y20 X表示切入x10 Y表示的是角度20度。 在G18平面上是zx。 z表示长度,x表示角度 在G19平面式yz y表示长度,z表示角度。 这样你就不用算点了 用完了后用G15取消极坐标编程。 主要用绝对坐标的极坐标编程,那个角度指的是根据你坐标系为原点,跟你坐标轴之间的夹角。(以第一坐标轴为准)比如xy平面是以x轴为准逆时针为角度正方向。 zx平面就以z轴为为准(也就是以第一轴之间的夹角)。 如果还不能理解,那你就麻烦点用原来的笛卡尔坐标编程算出来好了
西门子840D主要参数意译西门子840D的主要参数释义 文字一、通道机床数据 20000 通道名称 20050 几何轴-通道轴的分配 20060 通道中的几何轴名称 20070 通道中机床轴号 20080 通道中的通道轴名称 20090 主导主轴的号 20092 主轴旋转的使能/使能取消20094 轴运行的M运行(西门子模式) 20095 轴运行的M功能(外部模式) 20096 T,M 刀具地址代号改变 20098 在MMC上显示轴 20100 带面对轴功能的几何轴 20108 事件驱动程序调用的设置 20109 Prog-Events 的属性 20110 RESET复位时的基本功能设置20112 NC启动的基本功能设置 20114 方式改变中断了MDI 20116 带读限制的中断程序关闭 20117 带信号的中断程序关闭 20118 几何轴改变自动使能 20120 复位时刀具生效 20121 复位的预选刀具 20122 RESET复位/启动和TC时刀具生效 20123 RESET时$P_USEKT 的预选值20124 刀具夹持装置号 20126 RESET复位时刀架生效20128 换刀在搜索中 20130 RESET复位时刀沿生效 20132 有效总偏差复位 20140 用复位健使转换生效。 20150 G代码组的初始设定 20152 G代码组复位 20154 G代码组的初始设定 20156 外部G 组复位方式 20160 C 样条程序块的数量 20170 COMPRESS压缩的最大程序 块长度 20172 COMPRESSION压缩方式计 算的最大路径进给率 20180 带刀架的旋转轴增量 20182 带刀架的旋转轴偏置 20184 零件偏置的基本FRAME号 20200 倒角/圆角的空程序段 20201 斜面圆整行为 20202 有/无带SA的传输运动程序 块数量 20204 在趋近/回退时的方向反转 20210 带TRC的补偿程序块的最大 角度 20220 DISC的最大值 20230 带TRC的插值计算的最大角 度 20240 带TRC的程序段轮廓计算 20250 有/无带TR的传输运动程序 块数量 20252 带刀具补偿的最大程序块数 量 20254 在线刀具补偿使能 20256 多项式插值是可能的 20260 对样条插补的速度控制 20262 执行SPLINE(样条)时路径速度 出错 20270 没有程序的初始位置边沿 20272 不带编程的初始位置总校验 20310 刀具管理功能有效 20320 刀架中刀具的时间监控 20350 激活刀具监控 20360 刀具参数的定义 20380 带G43 / G44的刀具补偿模式 20382 刀具补偿的活动 20384 从动轴刀具长度补偿模拟 20390 温度补偿激活 20392 刀具长度温度补偿的最大值 20396 在刀具方向DRF偏置 20400 预处理随后程序块的速度 20430 预处理倍率速度字符的数量 20440 程序预处理状态速度特征的倍率 20450 程序块循环时间的释放系数 20455 预测未来的特殊功能 20460 预见功能的平滑系数 20462 带编程进给的进给率 20465 轨迹动态进给率的匹配 20470 轮廓编程精度 20480 带G64x的平滑特性 20482 压缩机的方式 20484 压缩机功率 20490 G641/G642不受倍率系数约束 20500 固定速度的最小时间
风淋室现在主要应用在微电子、汽车精密涂装,医药医疗、肉制品、乳制品、方便食品、速冻食品、膨化食品、调味品、饮料、饼干、罐头等行业。风淋室设备一般是根据生产企业的需求个性化订制,博森净化风淋室根据企业厂房预留的空间进行设计生产制造,标准单人双吹风淋室尺寸规格参数:1200(W)*1000(D)*2150(H)MM。 很多用户朋友经常在准备购买风淋室时都会问到的一个问题,到底风淋室主要尺寸有哪些,要选择哪种风淋室尺寸比较适合自己使用呢?给您一一分解! 垂直流风淋室:尺寸项目:单人双吹风淋室、双人双吹风淋室、多人双吹流风淋室,外形尺寸(W×D×H)(mm)1400×1000×2310、1400×2000×2310、1400×3000×2310,790×930×1910、790×1930×1910、790×2930×1910适合人数1-2人2-4人3-6人 尺寸项目:单人双吹风淋室、双人双吹风淋室、多人双吹风淋室 外形尺寸(W×D×H)(mm)1590×1000×2050、1590×2000×2050、1590×3000×2050 内部尺寸(W×D×H)(mm)790×930×1910 790×1930×1910 790×2930×1910 适合人数1-2人2-4人3-6人 浴尘室(风淋室)材质采用优质A3冷轧钢板静电喷塑或者不锈钢制作 1400风淋室 尺寸项目:单人双吹风淋室、双人双吹流风淋室、多人双吹流风淋室
外形尺寸(W×D×H)(mm)1400×1000×2180、1400×2000×2180、1400×3000×2180 内部尺寸(W×D×H)(mm)790×930×1910、790×1930×1910、790×2930×1910 适合人数1-2人2-4人3-6人 1300风淋室 尺寸项目:单人双吹风淋室、双人双吹风淋室、多人双吹风淋室 外形尺寸(W×D×H)(mm)1300×1000×2180、1300×2000×2180、1300×3000×2180 内部尺寸(W×D×H)(mm)790×930×1910、790×1930×1910、790×2930×1910 适合人数1-2人2-4人3-6人 浴尘室(风淋室)材质采用优质A3冷轧钢板静电喷塑或者不锈钢制作 1200风淋室 尺寸项目:单人双吹风淋室、双人双吹流风淋室、多人双吹流风淋室 外形尺寸(W×D×H)(mm)1200×1000×2310、1400×2000×2310、1400×3000×2310 内部尺寸(W×D×H)(mm)790×930×1910、790×1930×1910、790×2930×1910 适合人数1-2人2-4人3-6人
6SE70调试基本参数设置 恢复缺省设置 P053=6 允许参数存取 6:允许通过PMU和串行接口OP1S变更参数 P060=2 固定设置菜单 P366=0 0:具有PMU的标准设置 1:具有OP1S的标准设置 P970=0 参数复位 参数设置P060=5 系统设置菜单 P071= 装置输入电压 P095=10 异步/同步电机,国际标准 P100= 1:V/f控制 3:无测速机的速度控制 4:有测速机的速度控制 5:转矩控制 P101= 电机额定电压 P102= 电机额定电流 P103= 电机励磁电流,如果此值未知,设P103=0 当离开系统设置,此值自动计算。 P104= 电机额定功率因数 P108= 电机额定转速 P109= 电机级对数 P113= 电机额定转矩 P114=3 3:高强度冲击系统(在:P100=3,4,5时设置)P115=1 计算电机模型 参数值P350-P354设定到额定值 P130= 10:无脉冲编码器 11:脉冲编码器 P151= 脉冲编码器每转的脉冲数 P330= 0:线性(恒转矩) 1:抛物线特性(风机/泵) P384.02= 电机负载限制 P452= % 正向旋转时的最大频率或速度 P453= % 反向旋转时的最大频率或速度 数值参考P352和P353 P060=1 回到参数菜单 P128= 最大输出电流 P462= 上升时间 P464= 下降时间 P115=2 静止状态电机辩识(按下P键后,20S之内合闸)P115=4 电机模型空载测量(按下P键后,20S之内合闸) 6SE70 变频装置调试步骤
一.内控参数设定 1.1 出厂参数设定 P053=7 允许CBP+PMU+PC 机修改参数 P60=2 固定设置,参数恢复到缺省 P366=0 PMU 控制 P970=0 启动参数复位 执行参数出厂设置,只是对变频器的设定与命令源进行设定,P366 参数选择不同,变频器的设定和命令源可以来自端子,OP1S,PMU。电机和控制参数未进行设定,不能实施电机调试。 1.2 简单参数设定 P60=3 简单应用参数设置,在上述出厂参数设置的基础上,本应用设定电机控制参数 P071 进线电压(变频器400V AC / 逆变器540V DC) P95=10 IEC 电机 P100=1 V/F 开环控制 3 不带编码器的矢量控制 4 带编码器的矢量控制 P101 电机额定电压 P102 电机额定电流 P107 电机额定频率HZ P108 电机额定速度RPM P114=0 P368=0 设定和命令源为PMU+MOP P370=1 启动简单应用参数设置 P60=0 结束简单应用参数设置 执行上述参数设定后,变频器自动组合功能图连接和参数设定。P368 选择的功能图见手 册S0-S7,P100 选择的功能图见手册R0-R5。电机控制效果非最优。 1.3 系统参数设置 P60=5 P115=1 电机模型自动参数设置,根据电机参数设定自动计算 P130=10 无编码器 11 有编码器(P151 编码器每转脉冲数) P350=电流量参考值A P351=电压量参考值V P352=频率量参考值HZ 3 3 P353=转速量参考值1/MIN P354=转矩量参考值NM P452=正向旋转最大频率或速度%(100%=P352,P353) P453=反向旋转最大频率或速度%(100%=P352,P353) P60=1 回到参数菜单,不合理的参数设置导致故障 1.4 补充参数设定如下 P128=最大输出电流A P571.1=6 PMU 正转 P572.1=7 PMU 反转
siemens 840d参数中文含义 840d中文参数 [sell=200] 10000 机床轴名称 10002 nck机械轴的逻辑图 10008 plc 控制的轴的最大号码 10010 方式组的通道有效 10050 基本系统循环时间 10059 profibus 报警标识符(只对内部) 10060 位置控制循环系数 10061 位置控制循环 10062 位置控制循环延迟 10065 位置设定延迟 10070 插补运算器的周期系数 10071 插补循环 10072 通讯任务周期的系数 10074 plc任务比插补任务的系数10075 plc循环时间 10080 取样实际值分配系数 10082 速度设定输出的超前时间10083 位置控制器输出保持时间的偏置10085 中断程序段监控时间(失效-激活) 10088 重新启动延迟 10089 缺少总线时脉冲抑制的等待时间10090 监控周期的系数 10091 检查周期时间的显示 10092 安全数据再确认循环时间显示10093 spl文件存取号 10094 安全报警禁用级 10095 安全方式屏蔽 10096 安全诊断功能 10097 对于 spl-差额停止反应 10098 profisafe 通讯的系数 10099 profi安全通讯循环时间 10100 最大plc周期 10110 plc确认的平均时间 10120 plc启动的监控时间 10130 与mmc通讯的时间限制 10131 过载时屏幕更新处理 10132 在零件程序中监控时间mmc命令10134 同时发生的mmc节点数量10136 pcs位置的显示方式 10140 与驱动通讯的时间限制 10150 与驱动通讯的系数 10160 与mmc通讯的系数
西门子Siemens-840D参数详解
西门子840D主要参数意译 西门子840D的主要参数释义 文字一、通道机床数据 20000 通道名称 20050 几何轴-通道轴的分配 20060 通道中的几何轴名称 20070 通道中机床轴号 20080 通道中的通道轴名称 20090 主导主轴的号 20092 主轴旋转的使能/使能取消20094 轴运行的M运行(西门子模式) 20095 轴运行的M功能(外部模式) 20096 T,M 刀具地址代号改变20098 在MMC上显示轴 20100 带面对轴功能的几何轴20108 事件驱动程序调用的设置20109 Prog-Events 的属性 20110 RESET复位时的基本功能设置20112 NC启动的基本功能设置20114 方式改变中断了MDI 20116 带读限制的中断程序关闭20117 带信号的中断程序关闭
20118 几何轴改变自动使能 20120 复位时刀具生效 20121 复位的预选刀具 20122 RESET复位/启动和TC时刀具生效20123 RESET时$P_USEKT 的预选值20124 刀具夹持装置号 20126 RESET复位时刀架生效 20128 换刀在搜索中 20130 RESET复位时刀沿生效 20132 有效总偏差复位 20140 用复位健使转换生效。 20150 G代码组的初始设定 20152 G代码组复位 20154 G代码组的初始设定 20156 外部G 组复位方式 20160 C 样条程序块的数量 20170 COMPRESS压缩的最大程序块长度20172 COMPRESSION压缩方式计算的最大路径进给率 20180 带刀架的旋转轴增量 20182 带刀架的旋转轴偏置 20184 零件偏置的基本FRAME号
840D sl常用参数 1:MD9422 预置功能0---未出现任何软键 1---出现“预设”软键 2---出现“设计实际值”软键 2:整定值分配MD 30110 CTRLOUT_MODULE_NR 整定值分配:通讯时隙。 用作MD13050 中I/O 地址表中的指针。 若不使用p978,则它相应于驱动器编号,例如: CU 或CU/ALM 之后的6 个驱动器: 1 ~ 6 NX10 的3 个驱动器:7 ~ 9 整定值类型MD 30130 CTRLOUT_TYPE 1 整定值输出 0 仿真 编号MD 30200 NUM_ENCS 测量系统 1 单位置测量系统 2 双位置测量系统 可通过IS DB31.DBX1.5/1.6 来选择测量系统1 或2 索引[n] 测量系统机床数据具有索引[0] 或[1]。 [0] 第1 个测量系统的值 [1] 第2 个测量系统的值 实际值分配MD 30220 ENC_MODULE_NR[n] 实际值分配: 通讯时隙。实际值输入MD 30230 ENC_INPUT_NR[0] SINAMICS 编码器编号(值1/2/3 表示第1/2/3 个SINAMICS 编码器) 编码器类型MD 30240 ENC_TYPE[n] 1 增量型编码器(MD34200=1) 4 绝对值编码器(MD34200=0) 0 仿真 极性实际值MD 32110 ENC_FEEDBACK_POL [n] 0/1 默认值 -1 极性改变 运动方向MD 32100 AX_MOTION_DIR 0/1 默认值 -1 返回方向 3:光栅尺MD 31000 ENC_IS_LINEAR [n] 1 用于实际位置值采集的编码器为直线编码器(光栅尺)。 0 用于实际位置值采集的编码器是旋转编码器。 直接MD 31040 ENC_IS_DIRECT [n] 测量系统 1 用于检测实际位置值的编码器直接位于机床上。 0 用于检测实际位置值的编码器直接位于电机上。 增量数MD 31020 ENC_RESOL [n] 旋转测量系统中编码器旋转一圈的增量数。 电机测量系统每圈的增量数为2048。 光栅尺刻度MD 31010: ENC_GRID_POINT_DIST 直线测量系统的刻度格间距,[mm]
风淋室技术要求 1. 风淋室的组成 - 风淋室外箱体 - 风淋室内箱体 - 风淋室喷嘴 - 风淋室门控 - 风淋室初效过滤器 - 风淋室高效过滤器 - 风淋室风机 - 风淋室电机 - 风淋室照明 - 风淋室控制 2. 风淋室技术要求 - 风淋室外箱体外箱体材料应采用优质不锈钢钢板,具有良好的抗腐蚀性能。应答:外箱体材料采用1.2mm厚优质不锈钢板制作,具有良好的抗腐蚀性能。- 风淋室内箱体 l 风淋室内箱体材料应采用优质不锈钢钢板,具有良好的抗腐蚀性能。 应答:内箱体材料应采用1.2mm厚优质不锈钢板制作,具有良好的抗腐蚀性能l 风淋室转角为圆弧处理。 应答:采用更适合洁净室原理的外箱体圆弧转角,外观专利产品,国家专利号:03355500.1; - 风淋室喷嘴喷嘴应采用不锈钢多角度可调喷嘴 应答:配12个多角度可调不锈钢喷嘴,具有良好的抗腐蚀性能 - 风淋室门控 手动开门、自动关门 应答:配全不锈钢电子互锁式门,吹淋时双门自动锁闭;通过手动开门,韩国进口KKK自动闭门器闭门,带强化玻璃透明视窗; - 风淋室初效过滤器 l 初效过滤器选用板式过滤器。 应答:配“科瑞"牌不锈钢外框板式初效过滤器,过滤效率为:G4 l 风淋室过滤器框架和骨架材料采用不锈钢。 应答过滤器框架和骨架材料采用不锈钢。 风淋室的高效过滤器 风淋室技术要求参见岭澳二期BOP空气净化系统过滤器技术规格书PK8272XX001B30844DS。 应答:配“科瑞”牌高效过滤器(过滤器尺寸:610X610X72mm过滤效率为:99.99%@0.3um); - 风机 风机应为离心式风机。 应答:.配1台大风量低噪音南泰风机,确保面风速大于25m/s;功率0.75KW,风量1300M3/H,380V/50HZ - 控制 l 风淋室应具有独立完善的控制系统完成其功能要求。 应答:电路控制:先进高的科技集成电路板,PLC控制,LED显示吹淋时间,
西门子plc型号含义说明 西门子plc型号编制通常所指的是订货号。以6ES7 221-0BA23-0xA0为例: 6-自动化系统系列; S7-S7系列,S5-S5系列; 2-200系列,3-300系列,4-400系列; 2-DI/DO,1-CPU,3-AI/AO,4-通信模块,5-功能模块; 1-输入,2-输出,3-输入/输出(对于数字量); OBA-输入/输出电压等级、类型、点数等,具体要看产品说明; 23-版本; 0xA0-此数值代表不同功能的模块。 西门子plc根据规模和性能的大小,主要有S7-200,S7-300和S7-400三种,下面就简单介绍一下该三种产品的一些特性。 1、S7-200 针对低性能要求的摸块化小控制系统,它最多可有7个模块的扩展能力,在模块中集成背板总线,它的网络联接有rs-485通讯接口和profibus两种,可通过编程器pg访问所有模块,带有电源、cpu和i/o的一体化单元设备。其中的扩展
模块(em)有以下几种:数字量输入模块(di)——24vdc和120/230vac;数字量输出(do)——24vdc和继电器;模拟量输入模块(ai)——电压、电流、电阻和热电偶;模拟量输出模块——电压和电流。还有一个比较特殊的模块-通讯处理器(cp)——该块的功能是可以把s7-200作为主站连接到as-接口(传感器和执行器接口),通过as-接口的从站可以控制多达248个设备,这样就可以显著的扩展s7-200的输入和输出点数。 2、S7-300 相比较s7-200,s7-300针对的是中小系统,他的模块可以扩展多达32个模块,背板总线也在模块内集成,它的网络连接已比较成熟和流行,有mpi、工业以太网,使通讯和编程变得简单,选择性也比较多,并可借助工具进行组态和设置参数。s7-300的模块稍微多一点,除了信号模块(sm)和200的em模块同类型之外,它还有接口模块(im)——用来进行多层组态,把总线从一层传到另一层;占位模块(dm)——为没有设置参数的信号模块保留一个插槽或为以后安装的接口模块保留一个插槽;功能模块(fm)——执行特殊功能,如计数、定位、闭环控制相当于对cpu功能的一个扩展或补充;通讯处理器(cp)——提供点对点连接、profibus和工业以太网。 针对cpu设计模式选择器有:mres=模块复位功能;stop=停止模式,程序不执行;run=程序执行,编程器只读操
840d中文参数 [sell=200] 10000 机床轴名称 10002 NCK机械轴的逻辑图 10008 PLC 控制的轴的最大号码 10010 方式组的通道有效 10050 基本系统循环时间10059 Profibus 报警标识符(只对内部) 10060 位置控制循环系数 10061 位置控制循环 10062 位置控制循环延迟 10065 位置设定延迟 10070 插补运算器的周期系数 10071 插补循环 10072 通讯任务周期的系数10074 PLC任务比插补任务的系数 10075 PLC循环时间 10080 取样实际值分配系数 10082 速度设定输出的超前时间10083 位置控制器输出保持时间的偏置10085 中断程序段监控时间(失效-激活) 10088 重新启动延迟 10089 缺少总线时脉冲抑制的等待时间10090 监控周期的系数 10091 检查周期时间的显示
10092 安全数据再确认循环时间显示 10093 SPL文件存取号 10094 安全报警禁用级 10095 安全方式屏蔽 10096 安全诊断功能 10097 对于SPL-差额停止反应 10098 PROFIsafe 通讯的系数 10099 PROFI安全通讯循环时间 10100 最大PLC周期 10110 PLC确认的平均时间 10120 PLC启动的监控时间 10130 与MMC通讯的时间限制 10131 过载时屏幕更新处理10132 在零件程序中监控时间MMC命令10134 同时发生的MMC节点数量10136 PCS位置的显示方式 10140 与驱动通讯的时间限制 10150 与驱动通讯的系数 10160 与MMC通讯的系数 10165 预留: 10170 MMC任务的启动时间限制 10180 MMC任务到准备任务的系数 10185 NCK运行时间分量 10190 模拟的换刀时间
