电气设备状态监测与故障诊断
1 前言
1.1 状态监测与故障诊断技术的含义
电气设备在运行中受到电、热、机械、环境等各种因素的作用，其性能逐渐劣化，最终导致故障。特别是电气设备中的绝缘介质，大多为有机材料，如矿物油、绝缘纸、各种有机合成材料等，容易在外界因素作用下发生老化。电气设备是组成电力系统的基本元件，一旦失效，必将引起局部甚至广大地区的停电，造成巨大的经济损失和社会影响。
“监测”一词的含义是为了特殊的目的而进行的注视、观察与校核。设备的状态监测是利用各种传感器和测量手段对反映设备运行状态的物理、化学量进行检测，其目的是为了判明设备是否处于正常状态。“诊断”一词原是一医学名词，指医生对收集到的病人症状（包括医生的感观所感觉到的、病人自身主观陈述以及各种化验检测所得到的结果）进行分析处理、寻求患者的病因、了解疾病的严重程度及制订治疗措施与方案的过程。设备的“故障诊断”借用了上述概念，其含义是指这样的过程：专家根据状态监测所得到的各测量值及其运算处理结果所提供的信息，采用所掌握的关于设备的知识和经验，进行推理判断，找出设备故障的类型、部位及严重程度，从而提出对设备的维修处理建议。简言之，“状态监测”是特征量的收集过程，而“故障诊断”是特征量收集后的分析判断过程。
广义而言，“诊断”的含义概括了“状态监测”和“故障诊断”：前者是“诊”；后者是“断”。
1.2 状态监测与故障诊断技术的意义
电气设备特别是大型高压设备发生突发性停电事故，会造成巨大的经济损失和不良的社会影响。提高电气设备的可靠性，一种办法是提高设备的质量，选用优质材料及先进工艺，优化设计，合理选择设计裕度，力求在工作寿命内不发生故障。但这样会导致制造成本增加。此外，设备在运行中，总会逐渐老化，而大型设备不可能象一次性工具那“用过即丢”。因此，另一方面，必须对设备进行必要的检查和维修，这构成了电力运行部门的重要工作内容。
早期是对设备使用直到发生故障，然后维修，称为事故维修。但是，如前所
述，对于大型设备，突发性事故将造成巨大损失。
其后，发展成定期试验和维修，即预防性维修。现在，定期预防性试验和维修已在电力部门形成制度，对减少和防止事故的发生起到了很好的作用。但预防性试验是离线进行的，有很多不足之处：
1) 离线试验需停电进行，而不少重要电力设备轻易不能停止运行。
2) 停电后设备状态（如作用电压、温度等）和运行中不符，影响判断准确度。
3) 由于是周期性定期检查，而不是连续地随时监测，设备仍可能在试验间隔期间发生故障，即造成维修不足。
4) 由于是定期检查和维修，设备状态即使良好时，按计划仍需进行试验和维修，造成人力物力浪费，甚至可能因拆卸组装过多而造成损坏，即造成所谓维修过度。
因此，目前正在发展以状态监测（通常是在线监测）和故障诊断为基础的状态维修。其基本原理可简述如下。设备的劣化、缺陷的发展虽然具有统计性，发展的速度也有快慢，但大多具有一定的发展期。在这期间，会产生各种前期征兆，表现为其电气、物理、化学等特性发生少量渐进的变化。随着电子技术、计算机技术、光电技术、信号处理技术和各种传感技术的发展，可以对电气设备进行在线的状态监测，及时取得各种即使是微弱的信息。对这些信息进行处理和综合分析后，根据其数值的大小及变化趋势，可对设备的可靠性随时作出判断和对设备的剩余寿命作出预测，从而能早期发现潜伏的故障，必要时可提供预警或规定的操作。状态监测（在线监测）与故障诊断技术的特点是可以对电气设备在运行状态下进行连续或随时的监测与判断，故可避免上述预防性试验的缺点。
在线监测和离线试验也不是对立的，而是相辅相成的。如在线监测中发现事故隐患后，必要时在离线状态下进行更为彻底的全面检查。
采用状态监测与故障诊断技术后，可以使预防性维修向预知性维修即状态维修过渡，从“到期必修”过渡到“该修则修”。
状态监测与故障诊断技术有很大的难度。潜伏性故障前期征兆的信号通常极为微弱，而运行条件下现场又存在强烈的电磁干扰。因此，抑制各种干扰，提高信噪比是在线监测中首先必须解决的难题。此外，监测到的各种特征量和设备的
状态通常也不是一一对应的，而具有错综复杂的关系。如果说离线的预防性试验结果的分析，已经积累了大量经验，据此可以制订出相应的规程推广施行（当然也需要根据科学技术的发展，不断加以修订补充）；那么对于在线诊断现在则仍处于研究试行、积累经验的阶段。发展在线诊断技术，既需对设备结构及其老化机理有深入的了解，也需应用传感、微电子等高新技术。它是具有交叉学科性质的一门新兴技术，有重大的学术意义，也有显著的经济价值。
1.3 状态监测与故障诊断技术的发展概况
国外对电气设备状态监测与故障诊断技术的研究，始于60年代。各发达国家都很重视。但直到70~80年代，随着传感、计算机、光纤等高新技术的发展与应用，设备在线诊断技术才真正得到迅速发展。加拿大、日本、前苏联等国陆续研制了油中溶解气体，变压器、发电机、气体绝缘封闭组合电器（GIS）等的局部放电，电容型设备的介质损耗因数（tgδ）等特性，交链聚乙烯电缆的泄漏电流等等的在线监测系统。其中少数已发展成为正式产品。国际大电网会议于1990年发表了关于电气绝缘诊断技术的综述性报告，对这一领域截止80年代未的研究成果作了系统的总结。
我国对电气设备状态监测与故障诊断技术的重要性也早已认识。60年代就提出过不少带电试验的方法，但由于操作复杂，测量结果分散性大，没有得到推广。80年代以来，随着高新技术的发展与应用，我国的电气设备在线诊断技术也得到了迅猛发展。由于我国工业发展迅速，用电一直紧张，加之部分设备故障率较高，因此，对于推行在线诊断技术以提高电力系统的运行可靠性更为迫切。我国高等院校和电力部门科研院所的不少有关专业都相继开展了这方面的研究。自1985年以来，由电力部主持，先后三次（分别在安徽、湖北、广东三省）召开了全国电力设备绝缘带电测试、诊断技术交流会，不仅进行了学术交流，而且就如何发展和推广在线诊断技术开展了讨论。可以认为，我国电气设备状态监测与故障诊断技术的研究和国际上是同步发展的，处于几乎相同的水平。
由于状态监测与故障诊断技术的难度，不论是国内，还是国外，除个别项目以外，大多还不很成熟，仍处于研究发展阶段。由于客观的需要，相信这门技术一定能迅速发展成长，从而对提高电力系统的运行水平发挥巨大的作用。
1.4 状态监测与故障诊断系统的组成
1.4.1 系统分类
监测与诊断系统可分成以下几种类型:
1) 简易式：功能简单。如模拟量监测装置，机械式或荧光屏显示。又如便携式数据采集器，由数码管显示或将采得数据带回，输入计算机处理。
2) 以单片机为核心的监测装置：以单片机为核心，结合传感器、多路开关、模/数转换器、微型打印机和固化在可编程序存储器中的软件，可组成最简单的连续监测系统。
3) 以计算机为核心的监测系统：采用单台计算机代替单片机，可以提高系统的数据处理能力，增加分析诊断功能。可发展为分级管理的分布式监测诊断系统。
1.4.2 基本单元
监测与诊断系统包括以下基本单元。
1) 信息的检出及适配单元：由相应的传感器从待测设备上检出反映设备状态的物理量（特征量）并将其转换为合适的电信号，向后续单元传送。
2) 数据采集及前置单元：对传感器变送来的信号进行预处理，主要是对混杂在信号中的干扰进行抑制以提高信噪比。对经过预处理的信号进行A/D转换及采集记录。
3) 信息的传输单元：将采集到的信息传送到后续单元。对于固定式监测系统，因数据处理单元远离现场，故需配置专门的信息传输单元；对便携式检测装置，只需对信号进行适当的变换和隔离。
4) 数据处理单元：对所采集到的数据进行处理和分析，例如读取特征值，作时域频域分析、平均处理等，为诊断提供有效的数据。
5) 诊断单元: 对处理后数据及历史数据、判据、规程以及运行经验等进行分析比较，对设备的状态及故障部位作出判断，为采取进一步措施（如需否退出运行、安排维修计划等）提供依据，必要时提供预警。
由于特征量和状态不是一一对应, 需作综合性的分析与判断,专家的经验会发挥重要作用。人工智能的重要分支C专家系统在诊断技术中的应用已得到重视。
2 电容型设备的监测与诊断
2.1 概述
电介质的耐电强度通常随其厚度的增加而下降，因此电力电容器常由一些极
间介质厚度较小的电容元件串联组成。
电容型套管、电容型电流互感器的绝缘中也设有一些均压电极，将较厚的绝缘分隔为若干份较薄的绝缘，也形成了电容串联结构。由于结构上的这一共同特点，电力电容器、耦合电容器、电容型套管、电容型电流互感器以及电容型电压互感器等统称为电容型设备。设电容型设备的绝缘完好时，流经绝缘的电流超前电压U的相位φ为π/2弧度（见图1）。
相对于其他电气设备，电容型设备的工作电场强度较高，长期工作后设备绝缘可能发生局部损坏，即绝缘老化，此时流经绝缘的电流变化为。由图1可看出，监测电流值的变化ΔI/I、绝缘的介质损耗因数tgδ（相应于电流相量Δ 的实部）以及电容量的变化ΔC/C（相应于电流相量Δ 的虚部），可判断电容型设备是否已有绝缘缺陷。
2.2 介质损耗因数监测
介质损耗因数是衡量电力设备绝缘性能的重要指标之一，长期以来大多用西林电桥测量。在线监测要求测量过程自动化，不宜采用电桥，改为采用数字化测量技术。
对电力设备绝缘，流经绝缘的电流i的相位超前绝缘两端电压u的相位小于π /2弧度，介质损耗角δ=（π/2）- 。使用数字化测量技术就是通过先测量，然后按公式计算来求得介质损耗角δ。以下将介绍两种介质损耗角的数字化测量方法：过零点时差法和正弦波参数法。
2.2.1 过零点时差法
流经绝缘的电流i和绝缘两端的电压u是频率f为约50Hz的正弦波。过零点时差法是在时域中，通过脉冲计数来测量正弦电流、电压由负变正过零点的时差ΔT，再换算为i超前u的相位差，并进而算得介质损耗角δ的一种方法。已知正弦波的周期T=1/f，在测得过零点时差ΔT后，易知φ=2π（ΔT/T），而δ=（π/2）- =（π/2）-2π（ΔT/T）。
为采用脉冲计数流来测量过零点时差，要将正弦波形的电流i(t)、电压u(t)整形为相应的方波A、B，如图2所示。应用方波A·B来控制脉冲计数器对时基脉冲的计数，若计数器计得的脉冲数为n，而时基脉冲的重复周期为τ，则ΔT≈nτ.。当τ以微秒计时，测量装置对、也即对δ的分辨为πτ×10-4。可知为使装置具有必需的分辨率，时期脉冲的重复周期τ应足够短。
2.2.2 正弦波参数法
设流经绝缘的电流i=Imsin(ωt+ i),绝缘两端的电压u=Umsin(ωt+ u)。正弦波参数法是通过模/数转换，将电流、电压信号离散化后，应用一定的算法，求得
正弦波参数Im、 i、Um、 u，再计算出i超前u的相伴差，并进而算得介质损耗角δ的一种方法。
2.3电容量监测
在对流经绝缘的电流I(t)和绝缘两端电压u(t)采样后，可分别求得电流、电压的有效值I、U。监测装置同时测量工频电压的频率f。设备的电容量C可由下面公式求得：
实际上，当tgδ小于0.1时，按近似式算得的电容值的误差可以忽略。
2.4 三相不平衡电流监测
理论分析表明，与监测介质损耗因数或电容量的变化相比，监测流经绝缘电流的变化对发现绝缘缺陷更为灵敏。然而，电流监测装置经常流过正常电流，当此电流发生微弱变化时，装置很难及时发现。但若电流监测装置同时监测三相设备的绝缘，则设备状态正常时，三相电流平衡，流经装置的电流为零。这种情况下，若某相绝缘出现缺陷，流经该相绝缘的电流发生微弱变化，因而出现三相不平衡电流，监测装置能很灵敏地发现此电流，从而及时发现故障。
图3为监测三相不平衡电流的原理线路图。电容型设备ZA、ZB、ZC分别处于三相电压 A、 B、 C的作用下，其绝缘中流通电流 A、B、 C。为了检测这些电流，在每相设备的接线处分别接入检测单元（电阻、电容或电流传感器）Za、Zb、Zc，由于其阻抗值比ZA、ZB、ZC小得多，它们的接入对流经三相绝缘的电流值几乎没有影响。检测单元的输出电压 a、 b、 c反映了电流 A、 B、 C，正常情况下，这三个电压的相量和为零，即加法器无输出信号。但当某相绝缘出现故障时，电压 a、 b、 c的相量和不再为零，加法器有信号输出，经放大器K0放大后给出故障信息。
通常，三相设备的阻抗不会完全相同，三相电压不一定完全平衡，三相检测单元的阻抗也不会完全相同，因此在绝缘状况正常时，电压 a、 b、 c的相量和也不一定为零。为此，引入对称化单元一幅值调节装置KA、KB、KC，以使绝缘状况正常时加法器的输出为零。当某相绝缘出现故障时，流经该相绝缘的电流发生变化，此时加法器的输出即为故障信息。

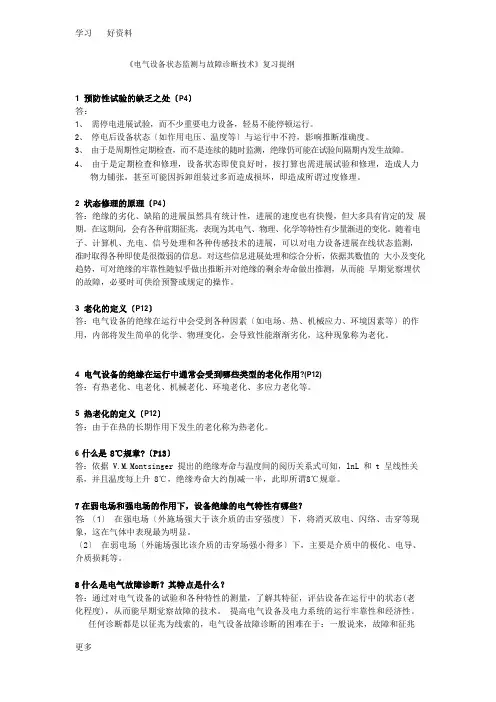

《电气设备状态监测与故障诊断技术》复习提纲 1 预防性试验的不足之处（P4） 答： 1、需停电进行试验，而不少重要电力设备，轻易不能停止运行。 2、停电后设备状态（如作用电压、温度等）与运行中不符，影响判断准确度。 3、由于是周期性定期检查，而不是连续的随时监测，绝缘仍可能在试验间隔期发生故障。 4、由于是定期检查和维修，设备状态即使良好时，按计划也需进行试验和维修，造成人力 物力浪费，甚至可能因拆卸组装过多而造成损坏，即造成所谓过度维修。 2 状态维修的原理（P4） 答：绝缘的劣化、缺陷的发展虽然具有统计性，发展的速度也有快慢，但大多具有一定的发展期。在这期间，会有各种前期征兆，表现为其电气、物理、化学等特性有少量渐进的变化。随着电子、计算机、光电、信号处理和各种传感技术的发展，可以对电力设备进行在线状态监测，及时取得各种即使是很微弱的信息。对这些信息进行处理和综合分析，根据其数值的大小及变化趋势，可对绝缘的可靠性随似乎做出判断并对绝缘的剩余寿命做出预测，从而能早期发现潜伏的故障，必要时可提供预警或规定的操作。 3 老化的定义（P12） 答：电气设备的绝缘在运行中会受到各种因素（如电场、热、机械应力、环境因素等）的作用，部将发生复杂的化学、物理变化，会导致性能逐渐劣化，这种现象称为老化。 4 电气设备的绝缘在运行常会受到哪些类型的老化作用?(P12) 答：有热老化、电老化、机械老化、环境老化、多应力老化等。 5 热老化的定义（P12） 答：由于在热的长期作用下发生的老化称为热老化。 6 什么是8℃规则?（P13） 答：根据V.M.Montsinger提出的绝缘寿命与温度间的经验关系式可知，lnL和t呈线性关系，并且温度每升高8℃，绝缘寿命大约减少一半，此即所谓8℃规则。 7 可靠性、失效与故障的定义（P21） 答：可靠性：产品在规定条件下和规定的时间区间完成规定功能的能力。 失效：产品终止完成规定功能的能力这样的事件。 故障：产品不能执行规定功能的状态。 8 典型的不可修复元件，其失效率曲线呈什么形状？有哪些组成部分？（P22） 答：典型的不可修复元件，一般为电子器件，其失效率曲线呈浴盆状，可分为三个部分：早期失效期、恒定失效期和耗损失效期。 9 寿命试验的目的和方式(26)
电气故障诊断 一、电气设备的状态及检测技术 1、电气设备的状态 （1）正常状态：设备具备其应有的功能，没有缺陷或缺陷不明显，缺陷严重程度仍处于容限范围内。 （2）异常状态：缺陷有了进一步的发展，设备状态发生变化，性能恶化，但仍能维持工作。（3）故障状态：缺陷发展到使设备性能和功能都有所丧失的程度。 （4）事故状态：功能完全丧失，无法进行工作状态。 2、电气设备的状态检测 （1）判断设备所处的状态； （2）根据其状态决定对待的方式。 二、电气设备的现代检测技术 1、现代故障诊断技术的构成： （1）故障诊断机理的研究：（理化原因等） （2）故障诊断信息学的研究：（数据采集与分析） （3）诊断逻辑和数学原理方面的研究：（诊断与决策） 2、现代故障诊断四项技术： （1）检测技术（采集信号、参数） （2）信号处理技术（提取状态信息） （3）识别技术（分析、判断） （4）预测技术（决策和预测） 3、故障诊断与状态监测的关系 （1）工况监测：对反映设备或系统工作状态的信息进行全面监测和分析，实时掌握设备基本工作状态。 （2）状态监测：又称简易诊断，通过监测结果与设定阈值之间的对比，仅对设备运行状态作出正常、异常或故障的判断，而对故障的性质、严重程度等不予或无法进行更深入的诊断。
4、故障诊断的成功因素 （1）故障信息源 （2）诊断方法 5、故障诊断技术的发展趋势（与当代前沿科技相融合） （1）人工智能技术：人工神经网络、专家系统等； （2）前沿数学：小波分析、模糊数学、分析几何等； （3）信息融合技术：证据理论等。 6、故障诊断的关注点 （1）故障阶段：尚未发展造成事故的阶段； （2）其目的是：防患于未然； （3）作用阶段：继电保护动作之前。 三、电气设备的传统检测技术 如果把有故障的电气设备比作病人，电工就好比医生。由中医诊断学的经典四诊（望、闻、问、切），结合电气设备故障的特殊性和诊断电气故障的成功经验，电气设备的检测技术归纳为“六诊”要诀，另外引申出电气设备诊断特殊性的“九法”、“三先后”要诀。 “六诊”、“九法”、“三先后”是行之有效的电气设备诊断的思想方法和工作方法。 事物往往是千变万化的和千差万别的，电气设备出现的故障是五花八门，“六诊”、“九法”、“三先后”电气故障诊断要诀，只是一种思想方法和工作方法，切记不能死搬硬套。检修人员要善于透过现象看本质，善于抓住事物的主要矛盾。 （一）“六诊”检测法 “六诊”------口问、眼看、耳听、鼻闻、手模、表测六种诊断方法，简单地讲就是通过“问、看、听、闻、摸、测”来发现电气设备的异常情况，从而找出故障原因和故障所在的部位。前“五诊”是凭借人的感官对电气设备故障进行有的放矢的诊断，称为感官诊断，又称直观检查法。同样，由于个人的技术经验差异，诊断结果也有所不同。可以采用“多人会诊法”求得正确结论。“表测”即应用电气仪表测量某些电气参数的大小，经过与正常数值对比，来确定故障原因和部位。 （1）口问 当一台设备的电气系统发生故障后，检修人员首先要了解详细的“病情”。即向设备操作人员了解设备使用情况、设备的病历和故障发生的全过程。 如果故障发生在有关操作期间或之后，还应询问当时的操作内容以及方法、步骤。总的来讲，了解情况要尽可能详细和真实，这些往往是快速找出故障原因和部位的关键。 例如：当维修人员巡查时，操作人员反应前处理一台打水离心泵不能启动，需要及时处理。这时维修人就要询问，水罐是否有水，上班和本班是否曾经运行，具体使用情况，是否运行一段时间后停止，还是未运行就不能开启。还要询问故障历史等等。了解具体情况后，到现场进行处理就会有条理，轻松解决问题。 （2）眼看 1）看现场 根据所问到的情况，仔细查看设备外部状况或运行工况。如设备的外形、颜色有无异常，熔丝有无熔断：电气回路有无烧伤、烧焦、开路、短路，机械部分有无损坏以及开关、刀闸、按钮插接线所处位置是否正确，改过的接线有无错误，更换的元件是否相符等：还要观察信
电力电缆运行中常见的异常有以下几种： 1、电压异常。运行中电力电缆的电压不得超过额定电压的1596，超过规定应视为异常，因其容易造成电缆绝缘击穿事故。 2、温度异常。电力电缆运行中的长期允许工作温度，不应超过制造厂规定。限制其最高允许温度的原因是：电缆过热会加速绝缘老化，缩短使用寿命并可能造成事故。电缆长时间过热会造成以下危害： （1）电缆终端头外部接触部分损坏。 （2）电缆绝缘降低、老化。 （3）铅包龟裂膨胀、恺装缝隙开裂。 （4）沥青绝缘胶受热膨胀，使电缆端头、中间接头胀裂。 电力电缆运行中的温度高低，主要取决于所带负荷的大小，因此值班人员可以通过监视和控制其负荷，使电力电缆不致于温度过高。 （5）小电流接地系统单相永久性接地故障时，该系统上的电缆连续运行的时间最长不超过2小时。 Ⅵ、电力电容器部分: 1、电容器的常见故障。当发现电容器的下列情况之一时应立即切断电源。 （1）电容器外壳膨胀或漏油。 （2）套管破裂，发生闪络有为花。 （3）电容器内部声音异常。 （4）外壳温升高于55℃以上示温片脱落。 2、电容器的故障处理 （1）当电容器爆炸着火时，就立即断开电源，并用砂子和干式灭火器灭火。 （2）当电容器的保险熔断时，应向调度汇报，待取得同意后再拉开电容器的断路器。切断电源对其进行放电，先进行外部检查，如套管的外部有无闪络痕迹，外壳是否变形，，漏油及接地装置有无短路现象等，并摇测极间及极对地的绝缘电阻值，如未发现故障现象，可换好保险后投入。如送电后保险仍熔断，则应退出故障电容器，而恢复对其余部分送电。如果在保险熔断的同时，断路器也跳闸，此时不可强送。须待上述检查完毕换好保险后再投入。
智能状态监测与故障诊断 测控一班 高青春 20091398
第一章 绪论 在现代化的机械设备的生产和发展中，滚动轴承占很大的地位，同时它的故障诊断与监测技术也随着不断地发展，国内外学者对轴承的故障诊断做了大量的研究工作，各种方法与技巧不断产生、发展和完善，应用领域不断扩大，诊断精度也不断提高。时至今日，故障诊断技术己成为一门独立的跨学科的综合信息处理技术，它以可靠性理论、信息论、控制论、系统论为理论基础，以现代测试仪器和计算机为技术手段，总的来说，轴承故障诊断的发展经历了以下几个阶段：第一段：利用通用的频谱分析仪诊断轴承故障。第二阶段：利用冲击脉冲技术诊断轴承故障。第三阶段：利用共振解调技术诊断轴承故障。第四阶段：以计算机为中心的故障诊断。 国外的滚动轴承的故障诊断与监测技术要先于中国，而且这项技术的发展趋势啊已经趋向智能化状态，因为它机械化迅速，技术和设备都比较先进些，目前的技术也比较完善。但是总体来看，这其中的距离在不断拉近，我们相信不久的将来，中国也会使机械完善大国，也会完善和提高技术的精密度和准确度。【2】【3】
1.1轴承监测与故障诊断的意义 滚动轴承是机械各类旋转机械中最常用的通用零件部件之一，也是旋转机械易损件之一，在机械生产中的作用不可取代，据统计旋转机械的故障有30%是由轴承故障引起的,它的好坏对机器的工作状态影响极大,轴承的缺陷会导致机器剧烈振动和产生噪音,甚至会引起设备的损坏,因此,对重要用途的轴承进行状态监测与故障诊断是非常必要的【3】而且，可以生产系统的安全稳定运行和提高产品质量的重要手段和关键技术，在连续生产系统中，如果某台设备因故障而不能继续工作，往往会影响全厂的生产系正常统运行，从而会造成巨大的经济损失，甚至可能导致机毁人亡的严重后果。未达到设计寿命而出现故障的轴承没有被及时的发现，直到定期维修时才被拆下来报废，使得机器在轴承出现故障后和报废前这段时间内工作精度降低，或者未到维修时间就出现严重故障，导致整部机器陷于瘫痪状态。因此，进行滚动轴承工作状态及故障的早期检测与故障诊断，对于设备安全平稳运行具有重要的实际意义。【14】 1.2滚动轴承故障的分类: 滚动轴承的故障多种多样，有生产过程中产生的也有使用过程中后天造成一系列故障，其失效形式有： 1.2.1疲劳剥落: 指滚动体或滚道表剥落或脱皮在表面上,形成不规则 凹坑等甚至会一定深度下形成能裂纹，继扩展到接触表面发生剥落坑，最后大面积剥落，造成失效。【12】

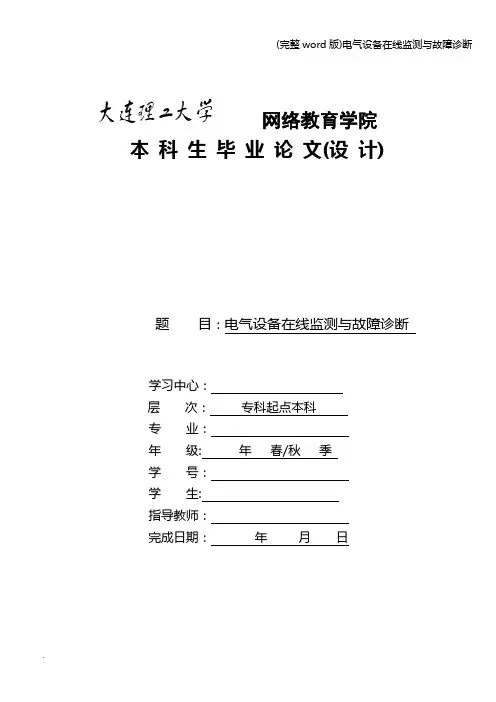

网络教育学院 本科生毕业论文（设计） 题目：电气设备在线监测与故障诊断 学习中心： 层次：专科起点本科 专业： 年级：年春/秋季 学号： 学生： 指导教师： 完成日期：年月日
