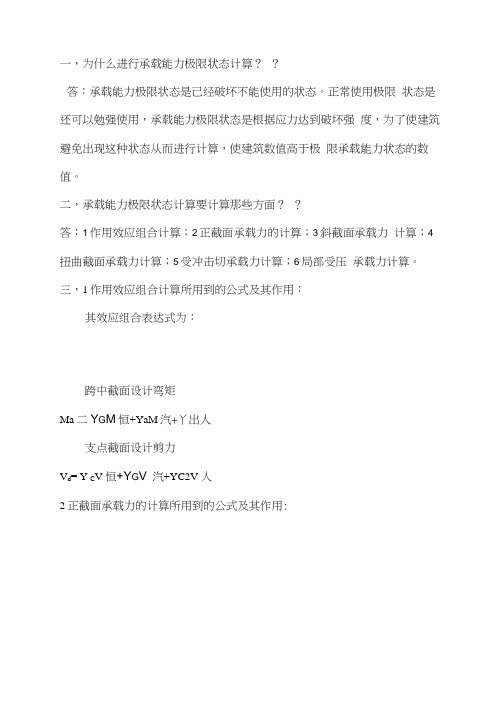

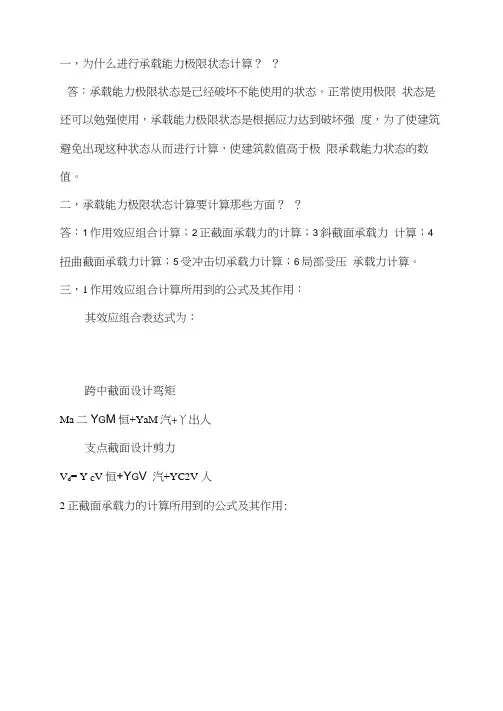

一，为什么进行承载能力极限状态计算？？
答：承载能力极限状态是已经破坏不能使用的状态。正常使用极限状态是还可以勉强使用，承载能力极限状态是根据应力达到破坏强度，为了使建筑避免出现这种状态从而进行计算，使建筑数值高于极限承载能力状态的数值。
二，承载能力极限状态计算要计算那些方面？？
答：1作用效应组合计算；2正截面承载力的计算；3斜截面承载力计算；4扭曲截面承载力计算；5受冲击切承载力计算；6局部受压承载力计算。
三，1作用效应组合计算所用到的公式及其作用： 其效应组合表达式为：
)
(2
111
00∑∑==++=n
j QjK Qj C K Q Q m
i GiK Gi ud S S S S γψγγγγ
跨中截面设计弯矩 M d =γG M 恒+γq M 汽+γq M 人
支点截面设计剪力 V d =γG V 恒+γG1V 汽+γG2V 人
2正截面承载力的计算所用到的公式及其作用：
（1）T形截面受弯构件位于受压区的翼缘计算宽度，应按下列三者中最小值取用。
翼缘板的平均厚度h′f =(100+130)/2=115mm
①对于简支梁为计算跨径的1/3。
b′f=L/3=19500/3=6500mm
②相邻两梁轴线间的距离。
b′f = S=1600mm
③b+2b h+12h′f，此处b为梁的腹板宽，b h为承托长度，h′f为不计承托的翼缘厚度。
b′f=b+12h′f=180+12×115=1560mm
（2）判断T形截面的类型
设a s=120mm，h0=h－a s=1300－120=1180mm；
mm N M mm N h h h b f d f
f f cd -?=>-?=-
??='-
''60601022501000.2779)
2
115
1180(11515608.13)2(γ 故属于第一类T 形截面。 （3）求受拉钢筋的面积A s
mm
h mm x x
x x
h x b f M f f cd d 11517.92:)
2
1180(15608.13102250)
2(:600='<=-?=?-'=解得根据方程γ
2
708728017
.9215608.13mm f x b f A sd
f cd s =??=
'=
满足多层钢筋骨架的叠高一般不宜超过0.15h~0.20h 的要求。 梁底混凝土净保护层取32mm ，侧混凝土净保护层取32mm ，两片焊接平面骨架间距为：
??
?=>>=?-?-mm d mm
mm 4025.1404.448.352322180
§2.2正截面抗弯承载力复核 ⑴跨中截面含筋率验算
mm
a s 60.1137238)
4.188.35432(804)8.35232(6434=+?++?+=
h 0=h －a s =1300－113.60=1186.40mm
???=>>=>=?==
%19.0/45.0%2.0%39.340.11861807238
min 0sd td s f f bh A ρρ
⑵判断T 形截面的类型
N
A f N h b f s sd f f cd 331064.202628072381072.247511515608.13?=?=>?=??=''
f
f cd s sd h b f A f ''≤时，则按宽度为b ′f 的矩形截面计算。
⑶求受压区的高度x
mm h mm b f A f x i f cd s sd 11014.941560
8.13280
7238='<=??='=
⑷正截面抗弯承载力M u
mm N M mm N x
h x b f M d f cd u -?=>-?=-
??=-'=6601000.22501002.2309)2
14
.9440.1186(14.9415608.13)
2
( 说明跨中正截面抗弯承载力满足要求。 3斜截面承载力计算的公式及其作用
：矩形、T 形和工字形截面受弯构件，符合下列条件时
)
(1050.00230kN bh f V td d αγ-?≤
要求时则不需要进行斜截面抗剪承载力计算，而仅按构造要求配置箍筋。
跨中：
0.50×10-3f td bh 0=0.50×10-3×1.39×180×1186.40=148.42kN>V dm =84k N
支点：
0.50×10-3f td bh 0=0.50×10-3×1.39×180×1250.10=156.39kN 故跨中截面部分可按构造配置箍筋，其余区段按计算配置腹筋。 最大剪力取用距支座中心h/2处截面的数值，并按混凝土和箍筋共同承担不少于60%；弯起钢筋承担不超过40%， 并且用水平线将剪力设计值包络图分割为两部分。 距支座中心h/2处截面剪力 kN V d 27.416)84440(2/195002 /1300440=-- =' 混凝土和箍筋承担的剪力 V cs ＝0.6V'd ＝0.6×416.27＝249.76KN 弯起钢筋承担的剪力 V sb ＝0.4V'd ＝0.4×416.27＝166.51KN 简支梁剪力包络图取为斜直线。即： l x V V V V d d d dx 2) (2/1,02/1,-+= 剪力分配见图2所示。 §3.4 箍筋设计 ：箍筋间距按下列公式计算： 2 02 0,62321)()6.02(102.0d k cu v V bh f p S ξγαα+?= - 需设置弯起钢筋的区段长度（距支座中心） mm l 52102/195008444076 .2494402=?--= 4全梁承载力校核 各弯起钢筋计算列于下表 各排钢筋弯起后，相应的梁的正截面抗弯承载力计算如下表： 正截面抗弯承载力及斜截面抗弯承载力校核见图5。 矩形、T 形和工字形截面受弯构件，当配有箍筋和弯起钢筋时，其斜截面抗剪承载力验算采用下列公式： ) (sin 1075.0)()6.02(1045.03,033210kN A f V kN f f p bh V V V V V s sb sd sb sv sv k cu cs sb cs u d θραααγ∑--?=+?=+=≤ 持久状况承载能力极限状态计算 在承载能力极限状态下，预应力混凝土梁沿正截面和斜截面都有可能破坏，下面验算这两类截面的承载力。 ① 2.4.1 正截面抗弯承载力计算 荷载基本组合表达式按《桥规》式（4.1.6-1） )(1111 00k Q Q k G n i Gi sd M M M γγγγ+=∑= 现以边梁弯矩最大的跨中截面为例进行正截面承载力计算。 1）求受压区高度x 先按第一类T 形截面梁，略去构造钢筋的影响，由式x b f A f A f f cd p pd S sd ' =+计算受压区高度x ： mm h mm b f A f A f x f f cd S sd p pd 1803.802100 4.221900 33025021260''=<=??+?= += 受压区全部位于翼缘板内，说明确实是第一类T 形截面梁。 2）正截面承载力计算 跨中截面的预应力钢筋和非预应力钢筋的布置见图2-12和图2-17，预应力钢筋和非预应力钢筋的合力作用点到截面底边的距离（a ）为 mm A f A f a A f a A f a s sd p pd s s sd p p pd 1601900 3302502126060 190033018025021260=?+???+??= ++= 所以mm a h h 184016020000=-=-= 按《公预规》式（5.2.2-3），钢筋采用钢绞线，混凝土标准强度为C50，查《公预规》表5.2.1得相对界限受压区高度4.0=b ξ。 mm h x b 73618404.00=?=≤ξ 从表2-10序号⑦知，边梁跨中截面弯矩组合设计值m kN M d ?=01.6612，由式子： )2/(0'0x h x b f M f cd d +≤γ )2/3.801840(3.8021004.22)2/(0'-???=+=x h x b f M f cd u )01.66120.1(595.67980m kN M m kN d ??=≥?=γ 可见边梁弯矩最大的跨中截面正截面承载力满足要求。以下为各个截面的验算，见表 极限状态承载力计算 1）和载效应组合计算 承载能力极限状态组合（基本组合）： 00(1.2 1.4) 1.0(1.210.35 1.413.20)30.90()d Gk Qk M M M kN m γγ=+=-??+?=-? 00(1.2 1.4) 1.0(1.215.20 1.438.83)72.60()d Gk Qk V M M kN γγ=+=??+?= 作用短期效应组合（不计冲击力）： 0.710.350.713.2019.59()sd Gk Qk M M M kN m =+=+?=? 作用长期效应组合（不计冲击力）： 0.710.350.513.2016.95()ld Gk Qk M M M kN m =+=+?=? 承载能力极限状态组合（偶然组合，不同时组合汽车竖向力）： 10.3588.5898.93()d Gk ck M M M kN m =+=+=? 2）正截面抗弯承载力 ①基本组合 对于矩形截面其正截面抗弯承载能力应符合《公预规》式（5.2.1-1）规定： 00()2 ud cd x M f bx h γ≤- sd s cd f A f bx = 受压区高度应符合0b x h ξ≤，查看《公预规》表5.2.1得0.56b ξ=。设0223h mm =可得到： 020*******.90 =0.2230.22322.41000 6.27()121.5ud cd b M x h h f b mm h mm γξ=-- ?-- ?=<= 2s 1000 6.2722.4 502()280 A mm ??= = 其中1000b mm =，0217h mm =，33s a mm =，22.4cd f MPa =，280cd f MPa =。 实际每延米板配10束2根12φ，则222262502s A mm mm =>，满足要求。 ②偶然组合 对于矩形截面其正截面抗弯承载能力应符合《公预规》式（5.2.1-1）规定： 单桩极限承载力标准值、承载力设计值、特征值单桩承载力设计值：=单桩极限承载力标准值/ 抗力分项系数（一般1.65左右）单桩承载力特征值：=静载试验确定的单桩极限承载力标准值/ 安全系数2 94桩基规范中单桩承载力有两个：单桩极限承载力标准值和单桩承载力设计值。单桩极限承载力标准值由载荷试验（破坏试验）或按94规范估算（端阻、侧阻均取极限承载力标准值），该值除以抗力分项系数（1.65、1.7，不同桩形系数稍有差别）为单桩承载力设计值，确定桩数时荷载取设计值（荷载效应基本组合），荷载设计值一般为荷载标准值（荷载效应标准组合）的1.25倍，这样荷载放大1.25倍，承载力极限值缩小1.65倍，实际上桩安全度还是2（，为了荷载与设计值对应，引入了单桩承载力设计值，在确保桩基安全度不低于2的前提下，规定桩抗力分项系数取1.65左右。所以，单桩承载力设计值是在当时特定情况下（所有规范荷载均取设计值），人为设定的指标，并没有实际意义。 02规范中地基、桩基承载力均为特征值，该值为承载力极限值的1/2（安全度为2），对应荷载标准值。同一桩基设计，分别执行两本规范，结果应该是一样的。 单桩承载力特征值×1.25=单桩承载力设计值； 单桩承载力特征值×2=单桩承载力极限值； 单桩承载力设计值×1.6=单桩承载力极限值。 “单桩承载力设计值”与“单桩承载力特征值”是两个时代的两个单桩承载力指标，没有可比性。犹如关公和秦琼。 当代的工程师忘了“单桩承载力设计值”这个没有意义的概念吧。 承载力特征值 在地基设计里，大多采用特征值，而不是设计值或标准值。实际上，这里的，同时具备了设计值和的含义。地基承载力特征值，指由载荷试验测定的地基土压力变形曲线线性变形内规定的变形所对应的压力值，其最大值为比例界限值。[1] 换算截面几何特性计算 前面计算已知边主梁跨中截面的几何特性。毛截面面积62 1.0410mm A =?。 毛截面重心轴到1/2板高的距离：681551130mm d =-=（向上），毛截面对其中 心轴的惯性矩：114 1.3410mm I =?。 1 换算截面面积 0(1)(1) E p P E s s A A A A αα=+-+- 5 2 4 1.9510 5.65;3700mm 3.4510p Ep p s E A E α?====? 524 2105.8;3617m m 3.4510c E s s s E A E α?====? 621.0410mm A =? 代入得： 620 1.0410(5.651)3700(5.81)36171077821.9(mm ) A =?+-?+-?= 2 换算截面重心的位置 所有钢筋换算截面距毛截面重心的距离为： 01(1)(681100)(1)(68150)Ep p Es s S A A αα=-?-+-?- (5.651)3700581(5.81)3617631=-??+-?? 320951274.6(mm )= 0101020951274.6 19.44mm(1077821.9 S d A = ==向下） 则换算截面重心至箱梁截面下缘的距离为： 0155113019.44661.56mm l y =+-= 则换算截面重心至箱梁截面上缘的距离为： 0155113019.44440.44mm u y =-+= 换算截面重心至预应力钢筋重心的距离为： 01661.56100561.56mm p e =-= 换算截面重心至普通钢筋重心的距离为： 01661.5650611.56mm s e =-= 3换算截面惯性矩 222 0010101(1)(1)Ep p Es s s I I Ad Ape A e αα=++-+- 1162221.3410 1.041019.44(5.651)3700561.56(5.81)3617611.56=?+??+-??+-?? 1141.459610(mm )=? 4换算截面的弹性抵抗矩 下缘： 11 63 00101 1.459610220.6310mm 661.56l l I w y ?===? 上缘： 1163 00101 1.459610331.39610mm 440.44l u I w y ?===? 一，为什么进行承载能力极限状态计算？？ 答：承载能力极限状态是已经破坏不能使用的状态。正常使用极限状态是还可以勉强使用，承载能力极限状态是根据应力达到破坏强度，为了使建筑避免出现这种状态从而进行计算，使建筑数值高于极限承载能力状态的数值。 二，承载能力极限状态计算要计算那些方面？？ 答：1作用效应组合计算；2正截面承载力的计算；3斜截面承载力计算；4扭曲截面承载力计算；5受冲击切承载力计算；6局部受压承载力计算。 三，1作用效应组合计算所用到的公式及其作用： 其效应组合表达式为： ) (2 111 00∑∑==++=n j QjK Qj C K Q Q m i GiK Gi ud S S S S γψγγγγ 跨中截面设计弯矩 M d =γG M 恒+γq M 汽+γq M 人 支点截面设计剪力 V d =γG V 恒+γG1V 汽+γG2V 人 2正截面承载力的计算所用到的公式及其作用： （1）T形截面受弯构件位于受压区的翼缘计算宽度，应按下列三者中最小值取用。 翼缘板的平均厚度h′f =(100+130)/2=115mm ①对于简支梁为计算跨径的1/3。 b′f=L/3=19500/3=6500mm ②相邻两梁轴线间的距离。 b′f = S=1600mm ③b+2b h+12h′f，此处b为梁的腹板宽，b h为承托长度，h′f为不计承托的翼缘厚度。 b′f=b+12h′f=180+12×115=1560mm （2）判断T形截面的类型 设a s=120mm，h0=h－a s=1300－120=1180mm； mm N M mm N h h h b f d f f f cd -?=>-?=- ??='- ''60601022501000.2779) 2 115 1180(11515608.13)2(γ 故属于第一类T 形截面。 （3）求受拉钢筋的面积A s mm h mm x x x x h x b f M f f cd d 11517.92:) 2 1180(15608.13102250) 2(:600='<=-?=?-'=解得根据方程γ 2 708728017 .9215608.13mm f x b f A sd f cd s =??= '= 满足多层钢筋骨架的叠高一般不宜超过0.15h~0.20h 的要求。 梁底混凝土净保护层取32mm ，侧混凝土净保护层取32mm ，两片焊接平面骨架间距为： ?? ?=>>=?-?-mm d mm mm 4025.1404.448.352322180 §2.2正截面抗弯承载力复核 ⑴跨中截面含筋率验算 mm a s 60.1137238) 4.188.35432(804)8.35232(6434=+?++?+= h 0=h －a s =1300－113.60=1186.40mm ???=>>=>=?== %19.0/45.0%2.0%39.340.11861807238 min 0sd td s f f bh A ρρ ⑵判断T 形截面的类型 N A f N h b f s sd f f cd 331064.202628072381072.247511515608.13?=?=>?=??='' 第一章概述 建筑结构应按承载能力极限状态和正常使用极限状态设计。前者指结构或构件达到最大承载力或达到不适于继续承载的变形时的极限状态；后者为结构或构件达到正常使用的某项规定限值时的极限状态[1]。钢结构可能出现的承载能力极限状态有：①结构构件或连接因材料强度被超过而破坏；②结构转变为机动体系；③整个结构或其中一部分作为刚体失去平衡而倾覆；④结构或构件丧失稳定；⑤结构出现过度塑性变形，不适于继续承载；⑥在重复荷载下构件疲劳断裂。其中稳定问题是钢结构的突出问题，在各种类型的钢结构中，都可能遇到稳定问题，因稳定问题处理不利造成的事故也时有发生。 1.1钢结构的失稳破坏 钢结构因其优良的性能被广泛地应用于大跨度结构、重型厂房、高层建筑、高耸构筑物、轻型钢结构和桥梁结构等。如果钢结构发生事故则会造成很大损失。 1907年，加拿大圣劳伦斯河上的魁北克桥，在用悬臂法架设桥的中跨桥架时，由于悬臂的受压下弦失稳，导致桥架倒塌，9000t钢结构变成一堆废铁，桥上施工人员75人罹难。大跨度箱形截面钢桥在1970年前后曾出现多次事故[2]。 美国哈特福德市（Hartford City）的一座体育馆网架屋盖，平面尺寸92m×110m，该体育馆交付使用后，于1987年1月18日夜突然坍塌[3]。由于网架杆件采用了4个等肢角钢组成的十字形截面，其抗扭刚度较差；加之为压杆设置的支撑杆有偏心，不能起到预期的减少计算长度的作用，导致网架破坏[4]。20世纪80年代，在我国也发生了数起因钢构件失稳而导致的事故[5]。 科纳科夫和马霍夫曾分析前苏联1951—1977年期间所发生的59起重大钢结构事故，其中17起事故是由于结构的整体或局部失稳造成的。如原古比雪夫列宁冶金厂锻压车间在1957年末，7榀钢屋架因压杆提前屈曲，连同1200 m2屋盖突然塌落。 高层建筑钢结构在地震中因失稳而破坏也不乏其例。1985年9月19日，墨西哥城湖泊沉淀区发生8.1级强震，持时长达180s，只隔36h又发生一次7.5级强余震。震后调查表明，位于墨西哥城中心区的Pino Suarez综合楼第4层有3根钢柱严重屈曲（失稳），横向X形支撑交叉点的连接板屈曲，纵向桁架梁腹杆屈曲破坏[6]。1994年发生在美国加利福尼亚州Northridge的地震震害表明,该地区有超过100座钢框架发生了梁柱节点破坏[7],对位于Woodland Hills地区的一座17层钢框架观察后发现节点破坏很严重[8],竖向支撑的整体失稳和局部失稳现象明显。1995年发生在日本Hyogoken-Nanbu的强烈地震中，钢结构发生的典型破坏主要有局部屈曲、脆性断裂和低周疲劳破坏[9]。 对结构构件，强度计算是基本要求，但是对钢结构构件，稳定计算比强度计算更为重要。强度问题与稳定问题虽然均属第一极限状态问题，但两者之间概念不同。强度问题关注在结构构件截面上产生的最大内力或最大应力是否达到该截面的承载力或材料的强度，因此，强度问题是应力问题；而稳定问题是要找出作用与结构内部抵抗力之间的不稳定平衡状态，即变形开始急剧增长的状态，属于变形问题。稳定问题有如下几个特点： （1）稳定问题采用二阶分析。以未变形的结构来分析它的平衡，不考虑变形对作用效应的影响称为一阶分析（FOA—First Order Analysis）；针对已变形的结构来分析它的平衡，则是二阶分析(SOA—Second Order Analysis)。应力问题通常采用一阶分析，也称线性分析；稳定问题原则上均采用二阶分析，也称几何非线性分析。 （2）不能应用叠加原理。应用叠加原理应满足两个条件：①材料符合虎克定律，即应力与应变成正比；②结构处于小变形状态，可用一阶分析进行计算。弹性稳定问题不满足第二个条件，即对二阶分析不能用叠加原理；非弹性稳定计算则两个条件均不满足。因此，叠加原理不适用于稳定问题。 （3）稳定问题不必区分静定和超静定结构。对应力问题，静定和超静定结构内力分析方法 容许应力法和概率（极限状态）设计法 在钢结构设计中的应用 中铁五局集团公司经营开发部肖炳忠 内容提要 本文简要介绍了容许应力法、破坏阶段法、极限状态法、概率（极限状态）设计法四个结构设计理论，并且列出了我们经常用的容许应力法和概率（极限状态）设计法的实用表达式和参数选用，通过对上述两种方法参数的比较，总结出我们在工程施工中临时结构设计的实用办法和注意事项，以期望提高广大现场施工技术人员的设计水平的目的。 1、前言 我们在钢结构设计中经常用到容许应力法和概率（极限状态）设计法，有些没有经验的技术人员在设计计算中经常将二者混淆，因此有必要将两种设计计算方法进行介绍和比较，供广大技术人员参考。 2、四种结构设计理论简述 、容许应力法 容许应力法将材料视为理想弹性体，用线弹性理论方法，算出结构在标准荷载下的应力，要求任一点的应力，不超过材料的容许应力。材料的容许应力，是由材料的屈服强度，或极限强度除以安全系数而得。 容许应力法的特点是： 简洁实用，K值逐步减小； 对具有塑性性质的材料，无法考虑其塑性阶段继续承载的能力，设计偏于保守； 用K使构件强度有一定的安全储备，但K的取值是经验性的，且对不同材料，K值大并不一定说明安全度就高； 单一K可能还包含了对其它因素（如荷载）的考虑，但其形式不便于对不同的情况分别处理（如恒载、活载）。 、破坏阶段法 设计原则是：结构构件达到破坏阶段时的设计承载力不低于标准荷载产生的构件内力乘以安全系数K。 破坏阶段法的特点是： 以截面内力（而不是应力）为考察对象，考虑了材料的塑性性质及其极限强度； 内力计算多数仍采用线弹性方法，少数采用弹性方法； 仍采用单一的、经验的安全系数。 、极限状态法 极限状态法中将单一的安全系数转化成多个（一般为3个）系数，分别用于考虑荷载、荷载组合和材料等的不定性影响，还在设计参数的取值上引入概率和统计数学的方法（半概率方法）。 极限状态法的特点是： 在可靠度问题的处理上有质的变化。这表现在用多系数取代单一系数，从而避免了单一系数笼统含混的缺点。 继承了容许应力法和破坏阶段法的优点； 在结构分析方面，承载能力状态以塑性理论为基础；正常使用状态以弹性理论为基础； 对于结构可靠度的定义和计算方法还没法给予明确回答。 、概率（极限状态）设计法 1承载能力极限状态：包括①结构构件或连接因强度超过而破坏。②结构或其一部分作为刚体而失去平衡（如倾覆、滑移）③在反复荷载下构件或连接发生疲劳破坏。 2正常使用的极限状态：包括①构件在正常使用条件下产生过度变形，导致影响正常使用或建筑外观。②构件过早产生裂缝或裂缝发展过宽。③动力荷载下结构或构件产生过大振幅等。 3预应力混凝土构件的混凝土最低强度等级不应低于C40。 4细长压杆的临界力公式柱的一端固定一端自由时，L0=2L，L为杆件的实际长度；两端固定时，L0=0.5L；一端固定一端铰支时，L0=0.7L；两端铰支时，L0=L.均布荷 载作用下悬臂梁的最大变形公式（）,矩形截面梁的惯性矩 5要求设计使用年限为50年的钢筋混凝土及预应力混凝土结构，其纵向受力钢筋的混凝土保护层厚度不应小于钢筋的公称直径，一般为15~40mm（保护层最小厚度：一类环境，板墙壳≤C20的20mm，≥C25的15mm；梁≤C20的30mm，≥C25的25mm；柱均为30mm）6一类环境设计年限50年的结构混凝土：最小保护层厚度，最大水灰比0.65，最小水泥用量225kg/m3，最低混凝土强度等级C20，最大氯离子含量点水泥用量1.0%，最大碱含量(kb/m3)(不限制) M抗≥（1.２～１.５）M倾 7现行抗震设计规范适用于抗震设防烈火度为6、7、8、9度地区。三个水准“小震不坏，中震可修，大震不倒”。抗震设计根据功能重要性分为甲，乙，丙，丁四类。大量的建筑物属于丙类。 8多层砌体房屋的抗震构造措施：①设置钢筋混凝土构造柱；②设置钢筋混凝土圈梁与构造柱连接起来，增强房屋的整体性；③墙体有可靠的连接，楼板和梁应有足够的搭接长度和可靠连接④加强楼梯间的整体性 框架结构的抗震构造措施：框架结构震害的严重部位多发生在框架梁柱节点和填充墙处；一般柱震害重于梁，柱顶震害重于柱底，角柱震害重于内柱，短柱震害重于一般柱。框架设计成延性框架，遵守强柱、强节点、强锚固，避免短柱、加强角柱，框架沿高度不宜突变，避免出现薄弱层，控制最小配筋率，限制配筋最小直径等原则。构造上采取受力筋锚固适当加长，节点处箍筋适当加密等措施。 导热系数小于0.25W/（m.K）的材料称为绝热材料 防水隔离层：楼板四周除门洞外，混凝土翻边高度不应小于120mm。防水隔离层不得做在与墙交接处，应翻边高度不宜小于150mm。孔洞四周和平台临空边缘，翻边高度不宜小于100mm。 楼梯平台上部及下部过道处的净高不应小于2米，梯段净高不应小于2.2米.楼梯踏步最小宽度和最大宽度：住宅共用楼梯0.25m,0.18m；幼儿园小学校等楼梯0.26m,0.15m。 散水的坡度可为3%~5%。散水宜为600~1000mm，无组织排水，散水宽度可按檐口线放出200~300mm。散水与外墙之间宜设缝，缝宽可为20~30mm，缝内应填弹性膨胀防水材料。 女儿墙：与屋顶交接处必须做泛水（高度≥350mm），压檐板上表面应向屋顶方向倾斜10%，并出挑≥60mm。 防火门、防火窗应划分为甲、乙、丙三级。其耐火极限：甲级为1.2h，乙级为0.9h，丙级为0.6h。 六大常用水泥的初凝时间均不得短于45min，硅酸盐水泥的终凝时间不得长于6.5h，其他五类常用水泥的终凝时间不得长于10h。初凝时间不符合规定者为废品，终凝时间不符合规定者为不合格品。 一级建造师建筑实务学习资料 承载能力极限状态：包括①结构构件或连接因强度超过而破坏。②结构或其一部分作为刚体而失去平衡(如倾覆、滑移)③在反复荷载下构件或连接发生疲劳破坏。 正常使用的极限状态：包括①构件在正常使用条件下产生过度变形，导致影响正常使用或建筑外观。②构件过早产生裂缝或裂缝发展过宽。③动力荷载下结构或构件产生过大振幅等。 预应力混凝土构件的混凝土最低强度等级不应低于C40。 细长压杆的临界力公式柱的一端固定一端自由时，L0=2L，L为杆件的实际长度;两端固定时，L0=0.5L;一端固定一端铰支时，L0=0.7L;两端铰支时，L0=L.均布荷载作用下悬臂梁的最大变形公式(),矩形截面梁的惯性矩 要求设计使用年限为50年的钢筋混凝土及预应力混凝土结构，其纵向受力钢筋的混凝土保护层厚度不应小于钢筋的公称直径，一般为15~40mm(保护层最小厚度：一类环境，板墙壳≤C20的20mm，≥C25的15mm;梁≤C20的30mm，≥C25的25mm;柱均为30mm) 一类环境设计年限50年的结构混凝土：最小保护层厚度，最大水灰比0.65，最小水泥用量225kg/m3，最低混凝土强度等级C20，最大氯离子含量点水泥用量1.0%，最大碱含量(kb/m3)(不限制) M抗≥(1.2～1.5)M倾 现行抗震设计规范适用于抗震设防烈火度为6、7、8、9度地区。三个水准“小震不坏，中震可修，大震不倒”。抗震设计根据功能重要性分为甲，乙，丙，丁四类。大量的建筑物属于丙类。 多层砌体房屋的抗震构造措施：①设置钢筋混凝土构造柱;②设置钢筋混凝土圈梁与构造柱连接起来，增强房屋的整体性;③墙体有可靠的连接，楼板和梁应有足够的搭接长度和可靠连接④加强楼梯间的整体性 框架结构的抗震构造措施：框架结构震害的严重部位多发生在框架梁柱节点和填充墙处;一般柱震害重于梁，柱顶震害重于柱底，角柱震害重于内柱，短柱震害重于一般柱。框架设计成延性框架，遵守强柱、强节点、强锚固，避免短柱、加强角柱，框架沿高度不宜突变，避免出现薄弱层，控制最小配筋率，限制配筋最小直径等原则。构造上采取受力筋锚固适当加长，节点处箍筋适当加密等措施。 导热系数小于0.25W/(m.K)的材料称为绝热材料 防水隔离层：楼板四周除门洞外，混凝土翻边高度不应小于120mm。防水隔离层不得做在与墙交接处，应翻边高度不宜小于150mm。孔洞四周和平台临空边缘，翻边高度不宜小于100mm。 楼梯平台上部及下部过道处的净高不应小于2米，梯段净高不应小于2.2米.楼梯踏步 桩基设计中的特征值、设计值、标准值 2008-09-03 16:46 这是一个关于桩基础设计的概念问题，希望搞清楚单桩竖向承载力特征值Ra、复合基桩或基桩的竖向承载力设计值R和单桩竖向极限承载力标准值Qk之间的关系。下面列出规范提及的Ra、R、Qk。 1.单桩竖向承载力特征值Ra 《建筑地基基础设计规范ＧＢ５０００７－２００２》8.5.5给出了初步设计时单桩竖向承载力特征值Ra估算式: Ra=qpaAp+upΣqsiali 并说明偏心竖向力作用下，单桩承载力Ra应符合下列两式规定: Qk≤Ra Qikmax≤1.2Ra 2.复合基桩或基桩的竖向承载力设计值R 《建筑桩基技术规范JGJ 94-94》5.2.2.2给出了桩基中复合基桩或基桩的竖向承载力设计值R计算公式: R=ηsQsk/γs+ηpQpk/γp+ηcQck/γc 并说明偏心竖向力作用下，单桩承载力R应符合下述极限状态计算表达式:γoN≤R γoNmax≤1.2R 其中N和Nmax为按5.1计算。 ３.单桩竖向极限承载力标准值Qk 《建筑桩基技术规范JGJ 94-94》5.2.４给出了各种方法下单桩竖向极限承载 力标准值Qk计算公式。 问题: 1.特征值Ra和设计值R是同一个概念吗？ 2.《建筑地基基础设计规范ＧＢ５０００７－２００２》和《建筑桩基技术规范JGJ 94-94》分别给出的验算单桩承载力方案是否矛盾？ 3.针对桩基的设计，这两套验算方案如何选用？ 4.单桩竖向极限承载力标准值Qk和特征值Ra、设计值R是什么关系？ 华南理工大学杨小平老师的回复（基础工程授课教师）: 关于你的问题，不是一两句话说得清，附件是我给研究生上高等基础工程的部分讲稿，供参考。下面简单回答你的问题。 1.设计值是89年《建筑地基基础设计规范》和94桩基规范的叫法，2002规范改叫特征值。二者属同一概念。 2.94桩基规范是从极限状态设计出发，引入了分项系数，并考虑群桩效应和承台效应。实践证明在岩土工程中不应采用这种设计法，而应采用安全系数法，故2002规范取安全系数K=2。二者在不考虑群桩效应的情况下计算结果相当。 3.目前应采用国标2002规范。 4.Ra近似等于R，后者的计算可看89规范。 第三节 承载能力极限状态计算 承受荷载产生的弯矩和剪力的构件，称为受弯构件（如梁、板）。它在弯矩作用下可能会发生正截面受弯破坏；同时在弯矩和剪力的共同作用下又可能会发生斜截面受剪破坏。 承受荷载产生的轴力、弯矩和剪力的构件，称为受压构件（即柱）。当然它也存在着正截面受弯破坏和斜截面受剪破坏的可能。 一、正截面承截能力计算 （一）破坏形态 （ 1 ）受弯构件（梁），因其配筋率ρ的不同，可能出现适筋梁破坏，超筋梁破坏和少筋梁破坏等三种。它们的破坏特征为； 1 ）适筋梁破坏（配筋量适中）——受拉区钢筋先达屈服强度，然后受压区边缘纤维混凝土的压应变达到其极限压应变。εcu 值而破坏。该破坏属延性破坏。 2 ）超筋梁破坏（配筋量过多） ——当受拉压钢筋还未达屈服强度，而受压区边缘纤维混凝土就因已达εcu 值而破坏。该破坏属脆性破坏。 3 ）少筋梁破坏（配筋量过少）——当梁一开裂，受拉钢筋立即达屈服强度，梁被拉为两部分而断裂破坏。它的极限弯矩与开裂弯矩几乎相等，该破坏也属脆性破坏。 （ 2 ）偏压构件（柱）的破坏形态有：大偏心受压破坏和小偏心受压破坏等两种。它们的破坏特征为： 1 ）大偏心受压破坏 ——远离轴向力 N 一侧的受拉钢筋先达屈服强度，然后另一侧截面外边缘纤维混凝土的压应变达εcu 而破坏。（' 2s x a 时，该侧的受压钢筋也达受压屈服强度）。该破坏属延性破坏。 2 ）小偏心受压破坏——靠近轴向力 N 一侧的外边缘纤维混凝土压应变先达到εcu ，同时这一侧的受压钢筋也达受压屈服强度；而远离轴向力 N 一侧的钢筋，无论是受拉还是受压，均未屈服而破坏。该破坏属脆性破坏。 （二）计算基本假定 （ 1 ）截面应变保持平面； （ 2 ）不考虑混凝土的抗拉强度； （ 3 ）混凝土受压的应力与应变关系曲线，如图 4 一 3 所示： 承载能力极限状态计 算 一，为什么进行承载能力极限状态计算？？ 答：承载能力极限状态是已经破坏不能使用的状态。正常使用极限状态是还可以勉强使用，承载能力极限状态是根据应力达到破坏强度，为了使建筑避免出现这种状态从而进行计算，使建筑数值高于极限承载能力状态的数值。 二，承载能力极限状态计算要计算那些方面？？ 答：1作用效应组合计算；2正截面承载力的计算；3斜截面承载力计算；4扭曲截面承载力计算；5受冲击切承载力计算；6局部受压承载力计算。 三，1作用效应组合计算所用到的公式及其作用： 其效应组合表达式为： ) (2 111 00∑∑==++=n j QjK Qj C K Q Q m i GiK Gi ud S S S S γψγγγγ 跨中截面设计弯矩 M d =γG M 恒+γq M 汽+γq M 人 支点截面设计剪力 V d =γG V 恒+γG1V 汽+γG2V 人 2正截面承载力的计算所用到的公式及其作用： （1）T形截面受弯构件位于受压区的翼缘计算宽度，应按下列三者中最小值取用。 翼缘板的平均厚度h′f =(100+130)/2=115mm ①对于简支梁为计算跨径的1/3。 b′f=L/3=19500/3=6500mm ②相邻两梁轴线间的距离。 b′f = S=1600mm ③b+2b h+12h′f，此处b为梁的腹板宽，b h为承托长度，h′f为不计承托的翼缘厚度。 b′f=b+12h′f=180+12×115=1560mm （2）判断T形截面的类型 设a s=120mm， h0=h－a s=1300－120=1180mm； mm N M mm N h h h b f d f f f cd -?=>-?=- ??='- ''60601022501000.2779) 2 115 1180(11515608.13)2(γ 故属于第一类T 形截面。 （3）求受拉钢筋的面积A s mm h mm x x x x h x b f M f f cd d 11517.92:) 2 1180(15608.13102250) 2(:600='<=-?=?-'=解得根据方程γ 2 708728017 .9215608.13mm f x b f A sd f cd s =??= '= 满足多层钢筋骨架的叠高一般不宜超过0.15h~0.20h 的要求。 梁底混凝土净保护层取32mm ，侧混凝土净保护层取32mm ，两片焊接平面骨架间距为： ?? ?=>>=?-?-mm d mm mm 4025.1404.448.352322180 §2.2正截面抗弯承载力复核 ⑴跨中截面含筋率验算 mm a s 60.1137238) 4.188.35432(804)8.35232(6434=+?++?+= h 0=h －a s =1300－113.60=1186.40mm ???=>>=>=?== %19.0/45.0%2.0%39.340.11861807238 min 0sd td s f f bh A ρρ ⑵判断T 形截面的类型 N A f N h b f s sd f f cd 331064.202628072381072.247511515608.13?=?=>?=??='' 第三节 极限承载力的计算 在土力学的发展中，已经提出了许多极限荷载公式，1920年普朗特首先根据塑性平衡理论导出了介质达到极限荷载时，沿着曲面发生滑动的数学方程，并认为介质的抗剪强度性质，可以用强度指标c ，?表示，但是，他的研究结果只适用于无重量的介质的极限平衡平面课题。 随后不少学者根据他的研究结果，引用来求解地基土的极限荷载，并进一步作了不同形式的修正和补充，以便在工程中加以应用。太沙基根据普朗特相似的概念，导出了考虑地基土自重影响的极限荷载公式。但这些公式都忽略了基础底面以上覆盖土层的抗剪强度的影响，故只适用于计算浅基础的极限荷载。 梅耶霍夫进一步考虑了基础底面以上覆盖层的抗剪强度的影响，从而提出了浅基础和深基础的极限荷载公式。 一．普朗特尔极限承载力公式 普朗特尔公式是求解宽度为b 的条形基础，置于地基表面，在中心荷载P 作用下的极限荷载Pu 值。 普朗特尔的基本假设及结果，归纳为如下几点： （1）地基土是均匀，各向同性的无重量介质，即认为土的0=γ，而只具有c ，?的材料。 （2）基础底面光滑，即基础底面与土之间无摩擦力存在，所以基底的压应力垂直于地面。 （3）当地基处于极限平衡状态时，将出现连续的滑动面，其滑动区域将由朗肯主动区I ，径向剪切区II 或过渡区和朗肯被动区III 所组成。其中滑动区I 边界BC 或AC 为直线，并与水平面成（45＋?/2）角；即三角形ABC 是主动应力状态区；滑动区II 的边界CE 或 C Ｄ为对数螺旋曲线，其曲线方程为 θθtg e r r 0=，r 0为起始矢径；θ为射线r 与r 0夹角，滑 动区III 的边界E G ，DF 为直线并与水平面成（45－φ/2）角。 （4）当基础有埋置深度d 时，将基础底面以上的两侧土体用相当的均布超载d q γ=来代替。 根据上述的基本假设，采用刚体平衡方法或特征线法，可以得到地基极限承载力为： c q u cN rdN p += 式中：r ：基础两侧土的容重 midas FEA Technique Data Series 技术资料–极限承载力计算说明 [图1][图2] [图3] [图4] 1. 结构设计理论发展简介 钢筋混凝土结构设计理论的发展先后经历了容许应力理论、破损阶段理论和极限状态理论。极限状态设计理论所依据的是极限强度理论，其基本原则是求出截面破坏时的极限承载力，然后控制截面在使用荷载作用下的内力不大于破坏时的极限承载力除以某种安全系数。随着可靠度理论的发展，安全系数的取值已经从传统的定值设计法发展到今天的半概率设计法，又在向近似概率设计法发展，使结构设计的极限状态理论向更完善、更科学的方向发展。但是，只有结构的极限承载力得以准确评估后，结构安全系数更为精确、科学的取值才会有意义，结构安全度才能得到充分保证。因此，钢筋混凝土结构极限承载力的计算是十分重要的一项工作，它的准确取值对结构设计的经济性、安全性和可靠性都有十分重大的意义。 2. 求解极限承载力的方法 使用有限元软件，我们可以采用载荷增量加载或是位移增量加载的模式来求解结构的极限承载力，并以有限元计算不收敛作为达到极限破坏状态的判断标准。于是影响程序收敛的所有因素都会关系到极限承载力的判断，比如网格划分，本构模型，迭代方法，收敛准则等。如果这些因素把握的不好，有限元模拟出来的极限承载力可能就不准。 进行极限承载力计算时，我们往往设置一个比较大的荷载，控制较小的增量加载，在计算发散之前所能达到的最大增量步的荷载就代表结构的极限承载能力。如果画出载荷－位移曲线，这一步就是载荷位移曲线即将下弯的最高点。无论使用什么有限元软件，求解极限承载力的方式都是这样的，不同的只是每个有限元程序中的本构模型，钢筋模拟方式，迭代和收敛方法的控制等。在此对论文[1]中的一个试验模型进行有限元模拟计算其极限承载力，并和试验数据对比。试验所用模型梁为矩形截面梁，采用两点对称加载方式。梁的具体尺寸和配筋如图1所示。混凝土材料常数：混凝土抗压强度为20 M Pa，弹性模量为2．5×10 MP a；钢筋强度为310 MP a，弹性模量为2．0×10 MP a。梁所配钢筋为Φ16，试验与FEA计算得到的该梁的极限承载力对比如下表，两者十分接近。FEA中的有限元模型如图2所示，钢筋采用植入式钢筋的形式模拟，得到的跨中荷载挠度曲线如图3所示，最后荷载步的裂缝应变分布如图4所示。 试验值 FEA模拟值极限承载力（kN） 110 104 由于极限承载力计算不再仅仅限于材料的弹性状态，材料的非线性特性需要在本构中定义，尤其是对于抗拉强度很小的混凝土材料，在裂纹产生之后裂纹对材料本构的影响需要在本构模型中体现出来，比如说材料的拉伸软化曲线，剪力传递系数等。FEA中提供了总应变裂缝模型可以定义裂纹对材料本 第四章钢筋混凝土结构 第一节结构设计的基本规定 一、结构的功能要求 结构在规定的设计基准期内和规定的条件下必须具有安全性、适用性和耐久性等三方面的功能。 二、结构极限状态的定义和分类 1.定义 整个结构或结构的一部分，超过某一特定状态就不能满足设计规定的某一功能要求，则此特定状态称为该功能的极限状态。 2.分类 结构的极限状态分为两类，即： （l）承载能力极限状态：结构或结构构件达到最大承载力、或出现疲劳破坏、或不能继续承载变形的状态。 （2）正常使用极限状态：结构或结构构件达到正常使用或耐久性功能的某项规定的限值。 三、结构可靠度的基本概念 1.结构的功能函数：Z=R-S 式中S——外部作用在结构上产生的效应（内力和变形）； R——结构能承受内力和变形的能力。 2.极限状态方程：Z=R-S=0，（表示结构处于极限状态） 当Z=R－S＞0时，则表示结构处于可靠状态； 当Z=R－S＜0时，则表示结构处于失效状态。 3.结构可靠度概念 S和R均不是定值，而是随机变量，所以对上述状态要科学的衡量，只能用概率的方法。只要Z=R －S≥0的概率（即可靠概率或称可靠度）大到人们足以放心，就可认为设计的结构是安全可靠的。 4.几个重要的概念： （1）作用效应S的不确定性主要是由下列因素引起的： 1）荷载（或作用）本身的变异性； 2）内力计算假定与结构实际受力情况间的差异。 （2）结构抗力R的不确定性主要是由下列因素引起的： l）材料性能的不确定性； 2）结构构件几何参数的不确定性； 3）结构构件抗力R的计算模式的不确定性。 （3）结构的可靠性：结构在规定时间内、规定条件下能完成预定功能的能力。 （4）结构的可靠度：结构在规定时间内、规定条件下能完成预定功能的概率（或称可靠概率P a：）。 （5）失效概率P f：结构功能在规定时间内、规定条件下不能完成预定功能的概率（P f）。 （6）可靠指标β：结构功能函数Z的平均值与其标准差的比值（它与P f，有一一对应的函数关系）。 （7）目标可靠指标［β］：作为结构设计依据的可靠指标称为目标可靠指标［β］，亦称设计可靠指标。 现行《混凝土结构设计规范》（GB 50010-2002）是采用以概率理论为基础的极限状态设计法，以可靠指标度量结构构件的可靠度，采用分项系数的设计表达式进行设计的。 第二节钢筋混凝土结构特点和材料的力学性能 一、钢筋混凝土结构特点 钢筋混凝土结构是由钢筋和混凝土两种性能不相同的材料组成的。混凝土具有较高的抗压强度，但抗拉强度却很低（仅为其抗压强度的1/8～1/16）；而钢筋则具有较高的抗拉强度和抗压强度，我们把这两种材料组合在一起，将钢筋主要用于受拉，而混凝土主要用于受压，发挥材料各自的特长，成为目前应用最为广泛的钢筋混凝土结构。 1.钢筋与混凝土能很好地结合在一起共同工作的主要原因是： （1）钢筋与混凝土之间存在着良好的粘结。 （2）钢筋与混凝土两者的温度线膨胀系数很接近。（钢筋约为1.2×10-5，混凝土约在1.0×10-5～1.5×10-5之间） （3）钢筋受到混凝土的保护而不易生锈，具有很好的耐久性。 2.钢筋混凝土结构的主要优点是： （l）合理发挥了钢筋和混凝土两种材料的力学特性，成为承载能力较高的结构。 （2）钢筋混凝土结构具有很好的耐火性、整体性、可模性。 （3）钢筋混凝土结构中，混凝土对钢筋有很好的防护性，与钢结构相比可省去很大的经常性维修费用。 （4）便于就地取材，造价降低。 3.钢筋混凝土的主要缺点为： （1）自重较大； 1.正常使用极限状态验算:抗裂验算裂缝宽度验算变形验算 2.抗弯刚度：截面抗弯刚度的物理意义是使截面产生单位转角所需施加的弯矩它体现了截面抵抗弯曲变形的能力（B是一个随弯矩M增大而减小的变量） 3.裂缝宽度取决于裂缝截面的钢筋应力σs裂缝间距l和裂缝间纵向受拉钢筋应变不均匀系数ψ 4.裂缝控制措施 对轴拉或小偏拉构件及发生裂缝后会产生严重渗漏的构件应进行抗裂度验算 对荷载引起的裂缝规定了最大裂缝宽度限值并进行验算 对其他原因产生的非受力裂缝应采取相应的处理措施 5混凝土结构的耐久性是指结构在指定的工作环境中正常使用和维护条件下随时间变化而仍能满足预定功能要求的能力 单向板肋形结构：当梁格布置使板的长短跨之比b/h>=3时则板上荷载绝大部分沿短跨L1方向传递到次梁上因此可仅考虑板载短跨方向受力故称单向板双向板肋形结构 当梁格布置使板的长短跨之比b/h<=2时板上荷载将沿两个方向传到四边的支承梁上计算式应考虑两个方向受力故称双向板 平截面假定：截面上任一点应变与该点到中和轴的距离成正比及截面上的应变为直线分布 5.可靠性和可靠度结构在规定条件下,在规定的时间内,完成其预定功能的能力称为结构的可靠性. 结构在规定条件下,在规定的时间内,完成其预 定功能的概率称为结构的可靠度. 影响结构可靠度的两大主要因素为:结构上的荷载效应和结构抵抗荷载的能力 最小刚度原则（第八章）同号弯矩区段内弯矩最大截面处的刚度作为该区段梁的刚度，将变刚度梁简化为等刚度梁来计算挠度 界限破坏远端钢筋σs→f y(εs→εy )，同时，近端边缘混凝土εc→εcu 张拉控制力钢筋张拉时所控制达到的最大应力 1.混凝土徐变和钢筋应力松弛混凝土上应力不变， 但其应变随时间延长而增大的现象为混凝土的徐变应力松弛：在钢筋长度保持不变条件下其应力随时间增长而降低的现象 结构的功能函数z=R-S=g（x1，x2，x3....）g（...）由所研究 的结构功能而定如承载力变形或裂缝等，xi为影响该结构功能的各种荷载效应以及材料强度构件的几何尺寸等 混凝土结构的承载能力极限状态计算应包括下列内容： 1结构构件应进行承载力（包括失稳）计算； 2直接承受重复荷载的构件应进行疲劳验算； 3有抗震设防要求时，应进行抗震承载力计算； 4必要时尚应进行结构的倾覆、滑移、漂浮验算； 5对于可能遭受偶然作用，且倒塌可引起严重后果的重要结构，宜进行防连续倒塌设计。 3.3.2对持久设计状况、短暂设计状况和地震设计状况，当用内力的形式表达时，结构构件应采用下列承载能力极限状态设计表达式： γ0S≤R（3.3.2-1） R ＝R（f c,f s,a k,……）/γd（3.3.2-2） 式中γ0——结构重要性系数：在持久设计状况和短暂设计状况下，对安全等级为一级的结构构件不应小于1.1；对安全等级为二级的结构构件不应小于1.0；对安全等级为三级的结构构件不应小于0.9；对地震设计状况下应取1.0； S——承载能力极限状态下作用组合的效应设计值：对持久设计状况和短暂设计状况应按作用的基本组合计算；对地震设计状况按作用的地震组合计算； R——结构构件的抗力设计值； R(·)——结构构件的抗力函数； γRd——结构构件的抗力模型不定性系数：静力设计取1.0，对不确定性较大的结构构件根据具体情况取大于1.0 的数值；抗震设计应采用承载力抗震调整系数γRE代替γRd； f c、f s——混凝土、钢筋的强度设计值，应根据本规范第4.1.4 条及第4.2.3 条的规定取值； a k——几何参数的标准值；当几何参数的变异性对结构性能有明显的不利影响时，应增减一个附加值。 注：公式（3.3.2-1）中的γ0S 为内力设计值，在本规范各章中用N、M、V、T 等表达。 3.3.3对二维、三维混凝土结构构件，当按弹性或弹塑性方法分析并以应力形式表达时，可将混凝土应力按区域等代成内力设计值，按本规范第3.3.2 条进行计算；也可采用多轴强度准则进行设计验算。 3.3.4对偶然作用下的结构进行承载能力极限状态设计时, 公式（3.3.2-1）中的作用效应设计值S 按偶然组合计算，结构重要性系数γ0取不小于1.0 的数值；公式（3.3.2-2）中混凝土、钢筋的强度设计值f c、f s改用强度标准值f ck、f yk（或f pyk）。 当进行结构防连续倒塌验算时，结构构件的承载力函数按本规范第3.6 节的原则确定。 3.3.5对既有结构的承载能力极限状态设计，应按下列规定进行： 1对既有结构进行安全复核、改变用途或延长使用年限而验算承载能力极限状态时，宜符合本规范第3.3.2 条的规定； 2对既有结构进行改建、扩建或加固改造而重新设计时，承载能力极限状态的计算应符合本规范第 3.7 节的规定。持久状况承载能力极限状态计算
