3.2 承载能力极限状态设计规定
第3.2.1条根据建筑结构破坏后果的严重程度，建筑结构划分为三个安全等级，设计时应根据具体情况，按照表3.2.1的规定选用相应的安全等级。
第3.2.2条建筑物中各类结构构件使用阶段的安全等级，宜与整个结构的安全等级相同，对其中部份结构构件的安全等级，可根据其重要程度适当调整，但不得低于三级。
第3.2.3条对于承载能力极限状态，结构构件应按荷载效应的基本组合或偶然组合，采用下列极限状态设计表达式：
γ0S≤R (3.2.3-1)
R=R(fc,fs,ak,……) (3.2.3-2)
式中
γ0——重要性系数：对安全等级为一级或设计使用年限为100年及以上的结构构件，不应小于1.1；对安全等级为二级或设计使用年限为50年的结构构件，不应小于1.0；对安全等级为三级或设计使用年限为5年及以下的结构构件，不应小于0.9；在抗震设计中，不考虑结构构件的重要性系数；
S——承载能力极限状态的荷载效应组合的设计值，按现行国家标准《建筑结构荷载规范》GB50009和现行国家标准《建筑抗震设计规范》GB50011的规定进行计算；
R——结构构件的承载力设计值；在抗震设计时，应除以承载力抗震调整系数γRE;
R(.)——结构构件的承载力函数；
fc,fs——混凝土、钢筋的强度设计值；
ak——几何参数的标准值；当几何参数的变异性对结构性能有明显的不利影响时，可另增减一个附加值。
公式(3.2.3-1)中的γ0S,在本规范各章中用内力设计值(N,M,V,T等)表示；对预应力混凝土结构，尚应按本规范第6.1.1条的规定考虑预应力效应。
持久状况承载能力极限状态计算 在承载能力极限状态下，预应力混凝土梁沿正截面和斜截面都有可能破坏，下面验算这两类截面的承载力。 ① 2.4.1 正截面抗弯承载力计算 荷载基本组合表达式按《桥规》式（4.1.6-1） )(1111 00k Q Q k G n i Gi sd M M M γγγγ+=∑= 现以边梁弯矩最大的跨中截面为例进行正截面承载力计算。 1）求受压区高度x 先按第一类T 形截面梁，略去构造钢筋的影响，由式x b f A f A f f cd p pd S sd ' =+计算受压区高度x ： mm h mm b f A f A f x f f cd S sd p pd 1803.802100 4.221900 33025021260''=<=??+?= += 受压区全部位于翼缘板内，说明确实是第一类T 形截面梁。 2）正截面承载力计算 跨中截面的预应力钢筋和非预应力钢筋的布置见图2-12和图2-17，预应力钢筋和非预应力钢筋的合力作用点到截面底边的距离（a ）为 mm A f A f a A f a A f a s sd p pd s s sd p p pd 1601900 3302502126060 190033018025021260=?+???+??= ++= 所以mm a h h 184016020000=-=-= 按《公预规》式（5.2.2-3），钢筋采用钢绞线，混凝土标准强度为C50，查《公预规》表5.2.1得相对界限受压区高度4.0=b ξ。 mm h x b 73618404.00=?=≤ξ 从表2-10序号⑦知，边梁跨中截面弯矩组合设计值m kN M d ?=01.6612，由式子： )2/(0'0x h x b f M f cd d +≤γ )2/3.801840(3.8021004.22)2/(0'-???=+=x h x b f M f cd u )01.66120.1(595.67980m kN M m kN d ??=≥?=γ 可见边梁弯矩最大的跨中截面正截面承载力满足要求。以下为各个截面的验算，见表
极限状态法定义 、极限状态设计法 limit state design method 当以整个结构或结构的一部分超过某一特定状态就不能满足设计规定的某一功能要求，则此特定状态称为该功能的极限状态，按此状态进行设计的方法称极限状态设计法。它是针对破坏强度设计法的缺点而改进的工程结构设计法。分为半概率极限状态设计法和概率极限状态设计法。 半概率极限状态设计法将工程结构的极限状态分为承载能力极限状态、变形极限状态和裂缝极限状态三类（也可将后两者归并为一类），并以荷载系数、材料强度系数和工作条件系数代替单一的安全系数。对荷载或荷载效应和材料强度的标准值分别以数理统计方法取值，但不考虑荷载效应和材料抗力的联合概率分布和结构的失效概率。 概率极限状态设计法将工程结构的极限状态分为承载能力极限状态和正常使用极限状态两大类。按照各种结构的特点和使用要求，给出极限状态方程和具体的限值，作为结构设计的依据。用结构的失效概率或可靠指标度量结构可靠度，在结构极限状态方程和结构可靠度之间以概率理论建立关系。这种设计方法即为基于概率的极限状态设计法，简称为概率极限状态设计法。其设计式是用荷载或荷载效应、材料性能和几何参数的标准值附以各种分项系数，再加上结构重要性系数来表达。对承载能力极限状态采用荷载效应的基本组合和偶然组合进行设计，对正常使用极限状态按荷载的短期效应组合和长期效应组合进行设计。
2、许应力设计法 allowable stress design method 以结构构件的计算应力不大于有关规范所给定的材料容许应力[]的原则来进行设计的方法。一般的设计表达式为 [] 结构构件的计算应力按荷载标准值以线性弹性理论计算；容许应力[]由规定的材料弹性极限（或极限强度、流限）除以大于1的单一安全系数而得。 容许应力设计法以线性弹性理论为基础，以构件危险截面的某一点或某一局部的计算应力小于或等于材料的容许应力为准则。在应力分布不均匀的情况下，如受弯构件、受扭构件或静不定结构，用这种设计方法比较保守。 容许应力设计应用简便，是工程结构中的一种传统设计方法，目前在公路、铁路工程设计中仍在应用。它的主要缺点是由于单一安全系数是一个笼统的经验系数，因之给定的容许应力不能保证各种结构具有比较一致的安全水平，也未考虑荷载增大的不同比率或具有异号荷载效应情况对结构安全的影响。 我国公路使用极限状态设计法，铁路仍使用容许应力设计法，但公路中使用的分项系数并不是完全利用概率理论计算可靠度得来的，而是在容许应力基础上，通过经验得来的，所以有披着极限外衣的容许应力之嫌。
单桩极限承载力标准值、承载力设计值、特征值单桩承载力设计值：=单桩极限承载力标准值/ 抗力分项系数（一般1.65左右）单桩承载力特征值：=静载试验确定的单桩极限承载力标准值/ 安全系数2 94桩基规范中单桩承载力有两个：单桩极限承载力标准值和单桩承载力设计值。单桩极限承载力标准值由载荷试验（破坏试验）或按94规范估算（端阻、侧阻均取极限承载力标准值），该值除以抗力分项系数（1.65、1.7，不同桩形系数稍有差别）为单桩承载力设计值，确定桩数时荷载取设计值（荷载效应基本组合），荷载设计值一般为荷载标准值（荷载效应标准组合）的1.25倍，这样荷载放大1.25倍，承载力极限值缩小1.65倍，实际上桩安全度还是2（，为了荷载与设计值对应，引入了单桩承载力设计值，在确保桩基安全度不低于2的前提下，规定桩抗力分项系数取1.65左右。所以，单桩承载力设计值是在当时特定情况下（所有规范荷载均取设计值），人为设定的指标，并没有实际意义。 02规范中地基、桩基承载力均为特征值，该值为承载力极限值的1/2（安全度为2），对应荷载标准值。同一桩基设计，分别执行两本规范，结果应该是一样的。 单桩承载力特征值×1.25=单桩承载力设计值； 单桩承载力特征值×2=单桩承载力极限值； 单桩承载力设计值×1.6=单桩承载力极限值。 “单桩承载力设计值”与“单桩承载力特征值”是两个时代的两个单桩承载力指标，没有可比性。犹如关公和秦琼。 当代的工程师忘了“单桩承载力设计值”这个没有意义的概念吧。 承载力特征值 在地基设计里，大多采用特征值，而不是设计值或标准值。实际上，这里的，同时具备了设计值和的含义。地基承载力特征值，指由载荷试验测定的地基土压力变形曲线线性变形内规定的变形所对应的压力值，其最大值为比例界限值。[1]
21结构按极限状态设计法设计原则
第二章 结构按极限状态法设计原则 （1）经验承载能力法； （2）容许应力法：以弹性理论为基础的，要求[]σσ≤max ， 其中[]n s /σσ=，n 为安全系数。 （3）破坏荷载法：考虑了材料塑性要求：[]P P ≤，其中 []n P P s /=，n 由经验确定。 （4）半经验、半概率极限状态法：分项安全系数，主要 由概率统计确定，不足的部分由经验确定。 （5）近似概率法：对作用的大小、结构或构件或截面抗 力的“可靠概率”作出较为近似的相对估计 （6）全概率法：对影响结构可靠度的各种因素用随机变 量概率模型来描述，并用随机过程概率模型去描述， 在对整个结构体系进行精确分析的基础上，以结构的 失效概率作为结构可靠度的直接度量。 §2-1 极限状态法设计的基本概念 一、结构的功能要求 结构可靠性（度）———结构在规定的时间内，在规定的条件下，完成预定预定功能的能力（概率） 规定的时间——分析结构可靠度时考虑各项基本变量与 时间关系所取用的设计基准期 规定的条件——设计时规定的正常设计、施工和使用的条件，既不考虑认为过失 概率预定功能： (1) 能承受在正常施工和正常使用时可能出现的各种作用 —————安全性 在偶然作用发生时或发生后，结构能保持必要的整体稳定性（不发生倒塌）——安全性 偶然作用—如超过设计烈度的地震、爆炸、撞击、火灾等
必要的整体稳定性——在偶然作用发生时或发生后，仅发生局部损坏而不致连续倒塌 （2）在正常使用时应具有良好的工作性能——适用性如：不发生影响正常使用的过大变形或局部损坏 （3）在正常维护条件下，具有足够的耐久性——耐久性 耐久性——结构在化学的、生物的或其他不利因 素的作用下，在预定期限内，其材料 性能的恶化不导致结构出现不可接受 的失效概率 如：不发生由于保护层碳化或裂缝过宽，导致钢筋锈蚀。安全性、适用性、耐久性———三者总称为结构的可靠性二、极限状态 1．极限状态的定义 整个结构或结构的一部分超过某一特定状态而不能满足设计规定的某一功能要求时，则此特定状态称为——该功能的极限状态。 2．极限状态的分类 国际上一般将结构的极限状态分为三类： （1）承载能力极限状态———结构或构件达到最大承载力或不适于继续承载的变形 ①整个结构或结构的一部分作为刚体失去平衡（如滑动、倾覆等）——刚体失去平衡 ②结构构件或连接处因超过材料强度而破坏——强度破坏 ③结构转变成机动体系——————机动体系 ④结构或构件丧失稳定———失稳
一，为什么进行承载能力极限状态计算？？ 答：承载能力极限状态是已经破坏不能使用的状态。正常使用极限状态是还可以勉强使用，承载能力极限状态是根据应力达到破坏强度，为了使建筑避免出现这种状态从而进行计算，使建筑数值高于极限承载能力状态的数值。 二，承载能力极限状态计算要计算那些方面？？ 答：1作用效应组合计算；2正截面承载力的计算；3斜截面承载力计算；4扭曲截面承载力计算；5受冲击切承载力计算；6局部受压承载力计算。 三，1作用效应组合计算所用到的公式及其作用： 其效应组合表达式为： ) (2 111 00∑∑==++=n j QjK Qj C K Q Q m i GiK Gi ud S S S S γψγγγγ 跨中截面设计弯矩 M d =γG M 恒+γq M 汽+γq M 人 支点截面设计剪力 V d =γG V 恒+γG1V 汽+γG2V 人 2正截面承载力的计算所用到的公式及其作用：
（1）T形截面受弯构件位于受压区的翼缘计算宽度，应按下列三者中最小值取用。 翼缘板的平均厚度h′f =(100+130)/2=115mm ①对于简支梁为计算跨径的1/3。 b′f=L/3=19500/3=6500mm ②相邻两梁轴线间的距离。 b′f = S=1600mm ③b+2b h+12h′f，此处b为梁的腹板宽，b h为承托长度，h′f为不计承托的翼缘厚度。 b′f=b+12h′f=180+12×115=1560mm （2）判断T形截面的类型 设a s=120mm，h0=h－a s=1300－120=1180mm；
mm N M mm N h h h b f d f f f cd -?=>-?=- ??='- ''60601022501000.2779) 2 115 1180(11515608.13)2(γ 故属于第一类T 形截面。 （3）求受拉钢筋的面积A s mm h mm x x x x h x b f M f f cd d 11517.92:) 2 1180(15608.13102250) 2(:600='<=-?=?-'=解得根据方程γ 2 708728017 .9215608.13mm f x b f A sd f cd s =??= '= 满足多层钢筋骨架的叠高一般不宜超过0.15h~0.20h 的要求。 梁底混凝土净保护层取32mm ，侧混凝土净保护层取32mm ，两片焊接平面骨架间距为： ?? ?=>>=?-?-mm d mm mm 4025.1404.448.352322180 §2.2正截面抗弯承载力复核 ⑴跨中截面含筋率验算 mm a s 60.1137238) 4.188.35432(804)8.35232(6434=+?++?+= h 0=h －a s =1300－113.60=1186.40mm ???=>>=>=?== %19.0/45.0%2.0%39.340.11861807238 min 0sd td s f f bh A ρρ ⑵判断T 形截面的类型 N A f N h b f s sd f f cd 331064.202628072381072.247511515608.13?=?=>?=??=''
第一章概述 建筑结构应按承载能力极限状态和正常使用极限状态设计。前者指结构或构件达到最大承载力或达到不适于继续承载的变形时的极限状态；后者为结构或构件达到正常使用的某项规定限值时的极限状态[1]。钢结构可能出现的承载能力极限状态有：①结构构件或连接因材料强度被超过而破坏；②结构转变为机动体系；③整个结构或其中一部分作为刚体失去平衡而倾覆；④结构或构件丧失稳定；⑤结构出现过度塑性变形，不适于继续承载；⑥在重复荷载下构件疲劳断裂。其中稳定问题是钢结构的突出问题，在各种类型的钢结构中，都可能遇到稳定问题，因稳定问题处理不利造成的事故也时有发生。 1.1钢结构的失稳破坏 钢结构因其优良的性能被广泛地应用于大跨度结构、重型厂房、高层建筑、高耸构筑物、轻型钢结构和桥梁结构等。如果钢结构发生事故则会造成很大损失。 1907年，加拿大圣劳伦斯河上的魁北克桥，在用悬臂法架设桥的中跨桥架时，由于悬臂的受压下弦失稳，导致桥架倒塌，9000t钢结构变成一堆废铁，桥上施工人员75人罹难。大跨度箱形截面钢桥在1970年前后曾出现多次事故[2]。 美国哈特福德市（Hartford City）的一座体育馆网架屋盖，平面尺寸92m×110m，该体育馆交付使用后，于1987年1月18日夜突然坍塌[3]。由于网架杆件采用了4个等肢角钢组成的十字形截面，其抗扭刚度较差；加之为压杆设置的支撑杆有偏心，不能起到预期的减少计算长度的作用，导致网架破坏[4]。20世纪80年代，在我国也发生了数起因钢构件失稳而导致的事故[5]。 科纳科夫和马霍夫曾分析前苏联1951—1977年期间所发生的59起重大钢结构事故，其中17起事故是由于结构的整体或局部失稳造成的。如原古比雪夫列宁冶金厂锻压车间在1957年末，7榀钢屋架因压杆提前屈曲，连同1200 m2屋盖突然塌落。 高层建筑钢结构在地震中因失稳而破坏也不乏其例。1985年9月19日，墨西哥城湖泊沉淀区发生8.1级强震，持时长达180s，只隔36h又发生一次7.5级强余震。震后调查表明，位于墨西哥城中心区的Pino Suarez综合楼第4层有3根钢柱严重屈曲（失稳），横向X形支撑交叉点的连接板屈曲，纵向桁架梁腹杆屈曲破坏[6]。1994年发生在美国加利福尼亚州Northridge的地震震害表明,该地区有超过100座钢框架发生了梁柱节点破坏[7],对位于Woodland Hills地区的一座17层钢框架观察后发现节点破坏很严重[8],竖向支撑的整体失稳和局部失稳现象明显。1995年发生在日本Hyogoken-Nanbu的强烈地震中，钢结构发生的典型破坏主要有局部屈曲、脆性断裂和低周疲劳破坏[9]。 对结构构件，强度计算是基本要求，但是对钢结构构件，稳定计算比强度计算更为重要。强度问题与稳定问题虽然均属第一极限状态问题，但两者之间概念不同。强度问题关注在结构构件截面上产生的最大内力或最大应力是否达到该截面的承载力或材料的强度，因此，强度问题是应力问题；而稳定问题是要找出作用与结构内部抵抗力之间的不稳定平衡状态，即变形开始急剧增长的状态，属于变形问题。稳定问题有如下几个特点： （1）稳定问题采用二阶分析。以未变形的结构来分析它的平衡，不考虑变形对作用效应的影响称为一阶分析（FOA—First Order Analysis）；针对已变形的结构来分析它的平衡，则是二阶分析(SOA—Second Order Analysis)。应力问题通常采用一阶分析，也称线性分析；稳定问题原则上均采用二阶分析，也称几何非线性分析。 （2）不能应用叠加原理。应用叠加原理应满足两个条件：①材料符合虎克定律，即应力与应变成正比；②结构处于小变形状态，可用一阶分析进行计算。弹性稳定问题不满足第二个条件，即对二阶分析不能用叠加原理；非弹性稳定计算则两个条件均不满足。因此，叠加原理不适用于稳定问题。 （3）稳定问题不必区分静定和超静定结构。对应力问题，静定和超静定结构内力分析方法
第二章 结构按极限状态法设计原则 （1）经验承载能力法； （2）容许应力法：以弹性理论为基础的，要求[]σσ≤max ， 其中[]n s /σσ=，n 为安全系数。 （3）破坏荷载法：考虑了材料塑性要求：[]P P ≤，其中 []n P P s /=，n 由经验确定。 （4）半经验、半概率极限状态法：分项安全系数，主要由 概率统计确定，不足的部分由经验确定。 （5）近似概率法：对作用的大小、结构或构件或截面抗力的“可靠概率”作出较为近似的相对估计 （6）全概率法：对影响结构可靠度的各种因素用随机变量 概率模型来描述，并用随机过程概率模型去描述，在对整个结构体系进行精确分析的基础上，以结构的失效概率作为结构可靠度的直接度量。 §2-1 极限状态法设计的基本概念 一、结构的功能要求 结构可靠性（度）———结构在规定的时间内，在规定的条件下，完成预定预定功能的能力（概率） 规定的时间——分析结构可靠度时考虑各项基本变量与 时间关系所取用的设计基准期 规定的条件——设计时规定的正常设计、施工和使用的条件，既不考虑认为过失 概率预定功能： (1) 能承受在正常施工和正常使用时可能出现的各种作用 —————安全性 在偶然作用发生时或发生后，结构能保持必要的整体稳定性（不发生倒塌）——安全性 偶然作用—如超过设计烈度的地震、爆炸、撞击、火灾等
必要的整体稳定性——在偶然作用发生时或发生后，仅发生局部损坏而不致连续倒塌 （2）在正常使用时应具有良好的工作性能——适用性如：不发生影响正常使用的过大变形或局部损坏（3）在正常维护条件下，具有足够的耐久性——耐久性耐久性——结构在化学的、生物的或其他不利因素 的作用下，在预定期限内，其材料性能 的恶化不导致结构出现不可接受的失 效概率 如：不发生由于保护层碳化或裂缝过宽，导致钢筋锈蚀。安全性、适用性、耐久性———三者总称为结构的可靠性二、极限状态 1．极限状态的定义 整个结构或结构的一部分超过某一特定状态而不能满足设计规定的某一功能要求时，则此特定状态称为——该功能的极限状态。 2．极限状态的分类 国际上一般将结构的极限状态分为三类： （1）承载能力极限状态———结构或构件达到最大承载力或不适于继续承载的变形 ①整个结构或结构的一部分作为刚体失去平衡（如滑动、倾覆等）——刚体失去平衡 ②结构构件或连接处因超过材料强度而破坏——强度破坏 ③结构转变成机动体系——————机动体系 ④结构或构件丧失稳定———失稳 ⑤由于材料的塑性或徐变变形过大，或由于截面开裂而引起过大的几何变形等，致使结构或结构不再能继续承载和使用———————变形过大
概率极限状态设计方法 概念： 以概率为基础的极限状态设计方法，简称为概率极限状态设计法， 1功能函数、极限状态方程 结构构件完成预定功能的工作状态可以用作用效应S 和结构抗力R 的关系来描述，这种表达式称为结构功能函数，用Z 来表示 当 时，结构能够完成预定的功能，处于可靠状态；当 时，结构不能完成预定的功能，处于 失效状态；当 时，即 ，结构处于极限状态。 ，称为极限状态方程。 2结构可靠度、失效概率及可靠指标 结构在规定的时间内，在规定的条件下完成预定功能的概率，称为结构的可靠度 4结构的安全等级 建筑结构设计时，应根据结构破坏可能产生的后果（危及人的生命、造成经济损失、产生社会影响等）的严重性，采用不同的安全等级。建筑结构的安全等级划分见表 3.3 。 5目标可靠指标当有关变量的概率分布类型及参数已知时，就可按上述β值计算公式求得现有的各种结构构件的可靠指标。《统一标准》以我国长期工程经验的结构可靠度水平为校准点，考虑了各种荷载效应组合情况，选择若干有代表性的构件进行了大量的计算分析，规定结构构件承载能力极限状态的可靠指标，称为目标可靠指标β。结构构件属延性破坏时，目标可靠指标β取为 3.2 ；结构构件属脆性破坏时，目标可靠指标β取为 3.7 。 表3.3 建筑结构的安全等级
对应于直接作用按随时间的变异分类，结构上的荷载可分为三类：（ 1 ）永久荷载，如结构自重、土压力、预应力等；（ 2 ）可变荷载，如楼面活荷载、屋面活荷载、积灰荷载、吊车荷载、风荷载和雪荷载等；（ 3 ）偶然荷载，如爆炸力、撞击力等。荷载代表值是指设计中用以验算极限状态所采用的荷载量值。 建筑结构设计时，对不同荷载应采用不同的代表值。永久荷载采用标准值作为代表值；可变荷载应根据设计要求采用标准值、组合值或准永久值作为代表值；偶然荷载应按建筑结构使用的特点确定其代表值。 6 荷载标准值 荷载标准值是《荷载规范》规定的荷载基本代表值，为设计基准期内最大荷载统计分布的特征值（如均值、众值、中值或某个分位值）（如均值、众值、中值或某个分位值）。由于最大荷载值是随机变量，因此，原则上应由设计基准期（ 50 年）荷载最大值概率分布的某一分位数来确定。但是，有些荷载并不具备充分的统计参数，只能根据已有的工程经验确定。因此，实际上荷载标准值取值的分位数并不统一。 永久荷载标准值，对于结构或非承重构件的自重，由于其变异性不大，而且多为正态分布，一般以其分布的均值（分位数为 0.5 ）作为荷载的标准值，可由设计尺寸与材料单位体积的自重计算确定。 可变荷载标准值由《荷载规范》给出，设计时可直接查用。 7荷载准永久值 荷载准永久值是指可变荷载在设计基准期内，其超越的总时间约为设计基准一半的荷载值，为可变荷载标准值乘以荷载准永久值系数ψq 。荷载准永久值系数ψq 由《荷载规范》给出。如住宅楼面均布荷载标准为 2.0kN/m 2 ，荷载准永久值系数ψq 为 0.4 ，则活荷载准永久值为kN/m 2 。 8荷载组合值 荷载组合值是指对可变荷载，使组合后的荷载效应在设计基准内的超越概率，能与该荷载单独出现时的相应概率趋于一致的荷载值；或使组合后的结构具有统一规定的可靠指标的荷载值。荷载组合值为可变荷载标准值乘以荷载组合值系数ψ c 。荷载组合值系数ψ c 由《荷载规范》给出。如住宅，楼面均布荷载标准为 2.0kN/m 2 ， 荷载组合值系数ψ c 为 0.7 ，则活荷载组合值为kN/m 2 。 9 取值原则 材料强度标准值是结构设计时所采用的材料强度的基本代表值，也是生产中控制材料性能质量的主要指标，用于结构正常使用极限状态的验算。 钢筋和混凝土的材料强度标准值是按标准试验方法测得的具有不小于 95% 保证率的强度值，即 （ 3-7 ）

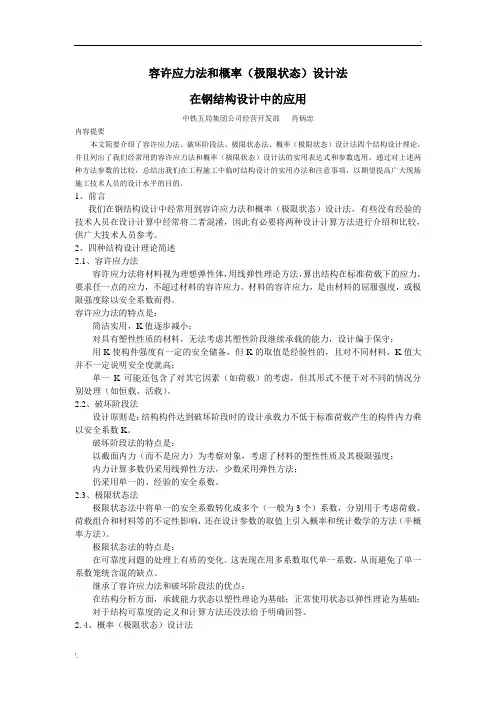

容许应力法和概率（极限状态）设计法 在钢结构设计中的应用 中铁五局集团公司经营开发部肖炳忠 内容提要 本文简要介绍了容许应力法、破坏阶段法、极限状态法、概率（极限状态）设计法四个结构设计理论，并且列出了我们经常用的容许应力法和概率（极限状态）设计法的实用表达式和参数选用，通过对上述两种方法参数的比较，总结出我们在工程施工中临时结构设计的实用办法和注意事项，以期望提高广大现场施工技术人员的设计水平的目的。 1、前言 我们在钢结构设计中经常用到容许应力法和概率（极限状态）设计法，有些没有经验的技术人员在设计计算中经常将二者混淆，因此有必要将两种设计计算方法进行介绍和比较，供广大技术人员参考。 2、四种结构设计理论简述 、容许应力法 容许应力法将材料视为理想弹性体，用线弹性理论方法，算出结构在标准荷载下的应力，要求任一点的应力，不超过材料的容许应力。材料的容许应力，是由材料的屈服强度，或极限强度除以安全系数而得。 容许应力法的特点是： 简洁实用，K值逐步减小； 对具有塑性性质的材料，无法考虑其塑性阶段继续承载的能力，设计偏于保守； 用K使构件强度有一定的安全储备，但K的取值是经验性的，且对不同材料，K值大并不一定说明安全度就高； 单一K可能还包含了对其它因素（如荷载）的考虑，但其形式不便于对不同的情况分别处理（如恒载、活载）。 、破坏阶段法 设计原则是：结构构件达到破坏阶段时的设计承载力不低于标准荷载产生的构件内力乘以安全系数K。 破坏阶段法的特点是： 以截面内力（而不是应力）为考察对象，考虑了材料的塑性性质及其极限强度； 内力计算多数仍采用线弹性方法，少数采用弹性方法； 仍采用单一的、经验的安全系数。 、极限状态法 极限状态法中将单一的安全系数转化成多个（一般为3个）系数，分别用于考虑荷载、荷载组合和材料等的不定性影响，还在设计参数的取值上引入概率和统计数学的方法（半概率方法）。 极限状态法的特点是： 在可靠度问题的处理上有质的变化。这表现在用多系数取代单一系数，从而避免了单一系数笼统含混的缺点。 继承了容许应力法和破坏阶段法的优点； 在结构分析方面，承载能力状态以塑性理论为基础；正常使用状态以弹性理论为基础； 对于结构可靠度的定义和计算方法还没法给予明确回答。 、概率（极限状态）设计法
1承载能力极限状态：包括①结构构件或连接因强度超过而破坏。②结构或其一部分作为刚体而失去平衡（如倾覆、滑移）③在反复荷载下构件或连接发生疲劳破坏。 2正常使用的极限状态：包括①构件在正常使用条件下产生过度变形，导致影响正常使用或建筑外观。②构件过早产生裂缝或裂缝发展过宽。③动力荷载下结构或构件产生过大振幅等。 3预应力混凝土构件的混凝土最低强度等级不应低于C40。 4细长压杆的临界力公式柱的一端固定一端自由时，L0=2L，L为杆件的实际长度；两端固定时，L0=0.5L；一端固定一端铰支时，L0=0.7L；两端铰支时，L0=L.均布荷 载作用下悬臂梁的最大变形公式（）,矩形截面梁的惯性矩 5要求设计使用年限为50年的钢筋混凝土及预应力混凝土结构，其纵向受力钢筋的混凝土保护层厚度不应小于钢筋的公称直径，一般为15~40mm（保护层最小厚度：一类环境，板墙壳≤C20的20mm，≥C25的15mm；梁≤C20的30mm，≥C25的25mm；柱均为30mm）6一类环境设计年限50年的结构混凝土：最小保护层厚度，最大水灰比0.65，最小水泥用量225kg/m3，最低混凝土强度等级C20，最大氯离子含量点水泥用量1.0%，最大碱含量(kb/m3)(不限制) M抗≥（1.２～１.５）M倾 7现行抗震设计规范适用于抗震设防烈火度为6、7、8、9度地区。三个水准“小震不坏，中震可修，大震不倒”。抗震设计根据功能重要性分为甲，乙，丙，丁四类。大量的建筑物属于丙类。 8多层砌体房屋的抗震构造措施：①设置钢筋混凝土构造柱；②设置钢筋混凝土圈梁与构造柱连接起来，增强房屋的整体性；③墙体有可靠的连接，楼板和梁应有足够的搭接长度和可靠连接④加强楼梯间的整体性 框架结构的抗震构造措施：框架结构震害的严重部位多发生在框架梁柱节点和填充墙处；一般柱震害重于梁，柱顶震害重于柱底，角柱震害重于内柱，短柱震害重于一般柱。框架设计成延性框架，遵守强柱、强节点、强锚固，避免短柱、加强角柱，框架沿高度不宜突变，避免出现薄弱层，控制最小配筋率，限制配筋最小直径等原则。构造上采取受力筋锚固适当加长，节点处箍筋适当加密等措施。 导热系数小于0.25W/（m.K）的材料称为绝热材料 防水隔离层：楼板四周除门洞外，混凝土翻边高度不应小于120mm。防水隔离层不得做在与墙交接处，应翻边高度不宜小于150mm。孔洞四周和平台临空边缘，翻边高度不宜小于100mm。 楼梯平台上部及下部过道处的净高不应小于2米，梯段净高不应小于2.2米.楼梯踏步最小宽度和最大宽度：住宅共用楼梯0.25m,0.18m；幼儿园小学校等楼梯0.26m,0.15m。 散水的坡度可为3%~5%。散水宜为600~1000mm，无组织排水，散水宽度可按檐口线放出200~300mm。散水与外墙之间宜设缝，缝宽可为20~30mm，缝内应填弹性膨胀防水材料。 女儿墙：与屋顶交接处必须做泛水（高度≥350mm），压檐板上表面应向屋顶方向倾斜10%，并出挑≥60mm。 防火门、防火窗应划分为甲、乙、丙三级。其耐火极限：甲级为1.2h，乙级为0.9h，丙级为0.6h。 六大常用水泥的初凝时间均不得短于45min，硅酸盐水泥的终凝时间不得长于6.5h，其他五类常用水泥的终凝时间不得长于10h。初凝时间不符合规定者为废品，终凝时间不符合规定者为不合格品。
极限状态承载力计算 1）和载效应组合计算 承载能力极限状态组合（基本组合）： 00(1.2 1.4) 1.0(1.210.35 1.413.20)30.90()d Gk Qk M M M kN m γγ=+=-??+?=-? 00(1.2 1.4) 1.0(1.215.20 1.438.83)72.60()d Gk Qk V M M kN γγ=+=??+?= 作用短期效应组合（不计冲击力）： 0.710.350.713.2019.59()sd Gk Qk M M M kN m =+=+?=? 作用长期效应组合（不计冲击力）： 0.710.350.513.2016.95()ld Gk Qk M M M kN m =+=+?=? 承载能力极限状态组合（偶然组合，不同时组合汽车竖向力）： 10.3588.5898.93()d Gk ck M M M kN m =+=+=? 2）正截面抗弯承载力 ①基本组合 对于矩形截面其正截面抗弯承载能力应符合《公预规》式（5.2.1-1）规定： 00()2 ud cd x M f bx h γ≤- sd s cd f A f bx = 受压区高度应符合0b x h ξ≤，查看《公预规》表5.2.1得0.56b ξ=。设0223h mm =可得到： 020*******.90 =0.2230.22322.41000 6.27()121.5ud cd b M x h h f b mm h mm γξ=-- ?-- ?=<= 2s 1000 6.2722.4 502()280 A mm ??= = 其中1000b mm =，0217h mm =，33s a mm =，22.4cd f MPa =，280cd f MPa =。 实际每延米板配10束2根12φ，则222262502s A mm mm =>，满足要求。 ②偶然组合 对于矩形截面其正截面抗弯承载能力应符合《公预规》式（5.2.1-1）规定：
一级建造师建筑实务学习资料 承载能力极限状态：包括①结构构件或连接因强度超过而破坏。②结构或其一部分作为刚体而失去平衡(如倾覆、滑移)③在反复荷载下构件或连接发生疲劳破坏。 正常使用的极限状态：包括①构件在正常使用条件下产生过度变形，导致影响正常使用或建筑外观。②构件过早产生裂缝或裂缝发展过宽。③动力荷载下结构或构件产生过大振幅等。 预应力混凝土构件的混凝土最低强度等级不应低于C40。 细长压杆的临界力公式柱的一端固定一端自由时，L0=2L，L为杆件的实际长度;两端固定时，L0=0.5L;一端固定一端铰支时，L0=0.7L;两端铰支时，L0=L.均布荷载作用下悬臂梁的最大变形公式(),矩形截面梁的惯性矩 要求设计使用年限为50年的钢筋混凝土及预应力混凝土结构，其纵向受力钢筋的混凝土保护层厚度不应小于钢筋的公称直径，一般为15~40mm(保护层最小厚度：一类环境，板墙壳≤C20的20mm，≥C25的15mm;梁≤C20的30mm，≥C25的25mm;柱均为30mm) 一类环境设计年限50年的结构混凝土：最小保护层厚度，最大水灰比0.65，最小水泥用量225kg/m3，最低混凝土强度等级C20，最大氯离子含量点水泥用量1.0%，最大碱含量(kb/m3)(不限制) M抗≥(1.2～1.5)M倾 现行抗震设计规范适用于抗震设防烈火度为6、7、8、9度地区。三个水准“小震不坏，中震可修，大震不倒”。抗震设计根据功能重要性分为甲，乙，丙，丁四类。大量的建筑物属于丙类。 多层砌体房屋的抗震构造措施：①设置钢筋混凝土构造柱;②设置钢筋混凝土圈梁与构造柱连接起来，增强房屋的整体性;③墙体有可靠的连接，楼板和梁应有足够的搭接长度和可靠连接④加强楼梯间的整体性 框架结构的抗震构造措施：框架结构震害的严重部位多发生在框架梁柱节点和填充墙处;一般柱震害重于梁，柱顶震害重于柱底，角柱震害重于内柱，短柱震害重于一般柱。框架设计成延性框架，遵守强柱、强节点、强锚固，避免短柱、加强角柱，框架沿高度不宜突变，避免出现薄弱层，控制最小配筋率，限制配筋最小直径等原则。构造上采取受力筋锚固适当加长，节点处箍筋适当加密等措施。 导热系数小于0.25W/(m.K)的材料称为绝热材料 防水隔离层：楼板四周除门洞外，混凝土翻边高度不应小于120mm。防水隔离层不得做在与墙交接处，应翻边高度不宜小于150mm。孔洞四周和平台临空边缘，翻边高度不宜小于100mm。 楼梯平台上部及下部过道处的净高不应小于2米，梯段净高不应小于2.2米.楼梯踏步
桩基设计中的特征值、设计值、标准值 2008-09-03 16:46 这是一个关于桩基础设计的概念问题，希望搞清楚单桩竖向承载力特征值Ra、复合基桩或基桩的竖向承载力设计值R和单桩竖向极限承载力标准值Qk之间的关系。下面列出规范提及的Ra、R、Qk。 1.单桩竖向承载力特征值Ra 《建筑地基基础设计规范ＧＢ５０００７－２００２》8.5.5给出了初步设计时单桩竖向承载力特征值Ra估算式: Ra=qpaAp+upΣqsiali 并说明偏心竖向力作用下，单桩承载力Ra应符合下列两式规定: Qk≤Ra Qikmax≤1.2Ra 2.复合基桩或基桩的竖向承载力设计值R 《建筑桩基技术规范JGJ 94-94》5.2.2.2给出了桩基中复合基桩或基桩的竖向承载力设计值R计算公式: R=ηsQsk/γs+ηpQpk/γp+ηcQck/γc 并说明偏心竖向力作用下，单桩承载力R应符合下述极限状态计算表达式:γoN≤R γoNmax≤1.2R 其中N和Nmax为按5.1计算。 ３.单桩竖向极限承载力标准值Qk 《建筑桩基技术规范JGJ 94-94》5.2.４给出了各种方法下单桩竖向极限承载
力标准值Qk计算公式。
问题: 1.特征值Ra和设计值R是同一个概念吗？ 2.《建筑地基基础设计规范ＧＢ５０００７－２００２》和《建筑桩基技术规范JGJ 94-94》分别给出的验算单桩承载力方案是否矛盾？ 3.针对桩基的设计，这两套验算方案如何选用？ 4.单桩竖向极限承载力标准值Qk和特征值Ra、设计值R是什么关系？ 华南理工大学杨小平老师的回复（基础工程授课教师）: 关于你的问题，不是一两句话说得清，附件是我给研究生上高等基础工程的部分讲稿，供参考。下面简单回答你的问题。 1.设计值是89年《建筑地基基础设计规范》和94桩基规范的叫法，2002规范改叫特征值。二者属同一概念。 2.94桩基规范是从极限状态设计出发，引入了分项系数，并考虑群桩效应和承台效应。实践证明在岩土工程中不应采用这种设计法，而应采用安全系数法，故2002规范取安全系数K=2。二者在不考虑群桩效应的情况下计算结果相当。 3.目前应采用国标2002规范。 4.Ra近似等于R，后者的计算可看89规范。
第3章按近似概率理论的极限状态设计法 3.1选择题 1．结构的( D )是：结构在规定的时间内,在规定的条件下,完成预定功能的能力。 A．安全性 B．适用性 C．耐久性 D．可靠性 2．下列情况属于超出正常使用极限状态的情况的是（ B ）。 A．雨篷倾倒 B．现浇双向板楼面在人行走动中振动较大 C．连续梁中间支座产生塑性铰 D．构件丧失稳定 3．可变荷载中作用时间占设计基准期内总持续时间超过50%的荷载值，称为（ D ）。 A．荷载设计值 B．荷载标准值 C．荷载频遇值 D．可变荷载准永久值 4．混凝土强度等级C是由立方体抗压强度试验值按下述（ B ）项原则确定的。 A．取平均值，超值保证率50% B．取标准值，超值保证率95% C．取标准值，超值保证率97.72% D．取标准值，超值保证率85.5% 5．现行混凝土结构设计规范（GB50010—2002）度量混凝土结构可靠性的原则是（D）A．用分项系数，不计失效率 B．用分项系数和结构重要性系数，不计失效率 C．用可靠指标β，不计失效率 D．用β表示，并在形式上采用分项系数和结构重要性系数代替β 6．规范对混凝土结构的目标可靠指标要求为3.7（脆性破坏）和3.2（延性破坏）时，该建筑结构的安全等级属于（ C ） A．一级，重要建筑 B．二级，重要建筑 C．二级，一般建筑 D．三级，次要建筑 7．当楼面均布活荷载大于或等于4kN/m2时，取可变荷载分项系数等于（A）A．1.3 B．1.2 C．1.0 D．1.4 问答题 1.结构可靠性的含义是什么？它包括哪些功能要求？ 答:结构可靠性是指结构在规定时间(设计基准期)内，在规定条件下(正常设计、正常施工、正常使用和维护)完成预定功能的能力。 它的功能要求为: (1)安全性；(2)适用性；(3)耐久性。 2.结构超过极限状态会产生什么后果?
极限状态设计法简介 顾迪民 一, 定义 ①极限状态设计法 以相应于结构和构件各种功能要求的极限状态，如承载能力的极限状态和正常使用的极限状态等为依据的设计方法。结构和构件应满足这些极限状态的限制。 ② 许用应力设计法 在规定的使用载荷（标准值）作用下，按线性弹性理论算得的结构或构件中的应力（计算应力）应不大于规范规定的材料许用应力。材料的许用应力由材料的平均极限抗力（屈服点、临界应力和疲劳强度）除以安全系数而得，安全系数可由经验确定。 ③ 概率设计法 以概率理论为基础确定的结构或构件的失效概率)P (f 或可靠概率)1P P )(P (f s s =+来定量地度量结构或构件的可靠性。用此法设计的各类结构或构件具有大体相同的可靠度。 ④ 概率极限状态设计法 在概率设计法基础上，进一步建立结构可靠性指标与极限状态方程之间的数学关系。在设计表达式中采用载荷分项系数，这些分项系数也是根据各载荷变量的统计特征在概率分析的基础上经优选确定的。载荷分项系数的确定有三种水平:其一为部分系数由概率分析确定,部分系数用经验确定,也称半概率极限状态设计法;其二为所有系数均由概率分析确定,但其概率分布曲线一列用正态分布曲线代替,故称近似概率极限状态设计法;其三为全概率极限状态设计法,是发展趋向. 二, 近似概率极限状态设计法 1, 极限状态 承载能力极限状态------静强度,动力强度和稳定等计算. 正常使用极限状态------静,动变形(刚性)和耐久性(疲劳)的计算. 2, 结构可靠度 包括结构安全性,适用性和耐久性.其定义为:在规定时间(寿命)内,规定条件下,完成预定功能的概率. 3, 极限状态方程 0),,(321=???????=n X X X X g Z 式中Xi 是影响结构可靠度的变量。在结构设计中可归纳为二个基本变量R （抗力）和S （载荷效应—内力）。 0),(=-==S R S R g Z R = S ，极限状态；R < S , 失效；R > S ，有效（可靠）。 失效率f P 加可靠率s P 为1。 即：s f P P -=1
承载能力极限状态计 算
一，为什么进行承载能力极限状态计算？？ 答：承载能力极限状态是已经破坏不能使用的状态。正常使用极限状态是还可以勉强使用，承载能力极限状态是根据应力达到破坏强度，为了使建筑避免出现这种状态从而进行计算，使建筑数值高于极限承载能力状态的数值。 二，承载能力极限状态计算要计算那些方面？？ 答：1作用效应组合计算；2正截面承载力的计算；3斜截面承载力计算；4扭曲截面承载力计算；5受冲击切承载力计算；6局部受压承载力计算。 三，1作用效应组合计算所用到的公式及其作用： 其效应组合表达式为： ) (2 111 00∑∑==++=n j QjK Qj C K Q Q m i GiK Gi ud S S S S γψγγγγ 跨中截面设计弯矩 M d =γG M 恒+γq M 汽+γq M 人 支点截面设计剪力 V d =γG V 恒+γG1V 汽+γG2V 人 2正截面承载力的计算所用到的公式及其作用：
（1）T形截面受弯构件位于受压区的翼缘计算宽度，应按下列三者中最小值取用。 翼缘板的平均厚度h′f =(100+130)/2=115mm ①对于简支梁为计算跨径的1/3。 b′f=L/3=19500/3=6500mm ②相邻两梁轴线间的距离。 b′f = S=1600mm ③b+2b h+12h′f，此处b为梁的腹板宽，b h为承托长度，h′f为不计承托的翼缘厚度。 b′f=b+12h′f=180+12×115=1560mm （2）判断T形截面的类型 设a s=120mm， h0=h－a s=1300－120=1180mm；
mm N M mm N h h h b f d f f f cd -?=>-?=- ??='- ''60601022501000.2779) 2 115 1180(11515608.13)2(γ 故属于第一类T 形截面。 （3）求受拉钢筋的面积A s mm h mm x x x x h x b f M f f cd d 11517.92:) 2 1180(15608.13102250) 2(:600='<=-?=?-'=解得根据方程γ 2 708728017 .9215608.13mm f x b f A sd f cd s =??= '= 满足多层钢筋骨架的叠高一般不宜超过0.15h~0.20h 的要求。 梁底混凝土净保护层取32mm ，侧混凝土净保护层取32mm ，两片焊接平面骨架间距为： ?? ?=>>=?-?-mm d mm mm 4025.1404.448.352322180 §2.2正截面抗弯承载力复核 ⑴跨中截面含筋率验算 mm a s 60.1137238) 4.188.35432(804)8.35232(6434=+?++?+= h 0=h －a s =1300－113.60=1186.40mm ???=>>=>=?== %19.0/45.0%2.0%39.340.11861807238 min 0sd td s f f bh A ρρ ⑵判断T 形截面的类型 N A f N h b f s sd f f cd 331064.202628072381072.247511515608.13?=?=>?=??=''
容许应力法和概率(极限状态)设计法 应用类2010-05-24 17:59:07 阅读91 评论0 字号：大中小订阅 在钢结构设计中的应用 中铁五局集团公司经营开发部肖炳忠 内容提要 本文简要介绍了容许应力法、破坏阶段法、极限状态法、概率（极限状态）设计法四个结构设计理论，并且列出了我们经常用的容许应力法和概率（极限状态）设计法的实用表达式和参数选用，通过对上述两种方法参数的比较，总结出我们在工程施工中临时结构设计的实用办法和注意事项，以期望提高广大现场施工技术人员的设计水平的目的。 1、前言 我们在钢结构设计中经常用到容许应力法和概率（极限状态）设计法，有些没有经验的技术人员在设计计算中经常将二者混淆，因此有必要将两种设计计算方法进行介绍和比较，供广大技术人员参考。 2、四种结构设计理论简述 、容许应力法 容许应力法将材料视为理想弹性体，用线弹性理论方法，算出结构在标准荷载下的应力，要求任一点的应力，不超过材料的容许应力。材料的容许应力，是由材料的屈服强度，或极限强度除以安全系数而得。 容许应力法的特点是： 简洁实用，K值逐步减小； 对具有塑性性质的材料，无法考虑其塑性阶段继续承载的能力，设计偏于保守； 用K使构件强度有一定的安全储备，但K的取值是经验性的，且对不同材料，K值大并不一定说明安全度就高； 单一K可能还包含了对其它因素（如荷载）的考虑，但其形式不便于对不同的情况分别处理（如恒载、活载）。 、破坏阶段法 设计原则是：结构构件达到破坏阶段时的设计承载力不低于标准荷载产生的构件内力乘以安全系数K。 破坏阶段法的特点是： 以截面内力（而不是应力）为考察对象，考虑了材料的塑性性质及其极限强度； 内力计算多数仍采用线弹性方法，少数采用弹性方法； 仍采用单一的、经验的安全系数。 、极限状态法 极限状态法中将单一的安全系数转化成多个（一般为3个）系数，分别用于考虑荷载、荷载组合和材料等的不定性影响，还在设计参数的取值上引入概率和统计数学的方法（半概率方法）。 极限状态法的特点是： 在可靠度问题的处理上有质的变化。这表现在用多系数取代单一系数，从而避免了单一系数笼统含混的缺点。 继承了容许应力法和破坏阶段法的优点； 在结构分析方面，承载能力状态以塑性理论为基础；正常使用状态以弹性理论为基础； 对于结构可靠度的定义和计算方法还没法给予明确回答。 、概率（极限状态）设计法 该方法的设计准则是：对于规定的极限状态，荷载引起的荷载效应（结构内力）大于抗力（结构承载力）的概率（失效概率）不应超过规定的限值。 概率（极限状态）设计法的特点是：
