热交换器性能测试实验
一、实验装置
图一、实验装置示意图
1.循环水泵
2.转子流量计
3.过冷器
4.表冷器
5.实验台支架
6.吸入段
7. 整流栅
8.加热前空气温度
9. 表冷器前静压10.U形差压计11. 表冷器后静压12.加热后空气温度13.流量测试段14笛形管15. 笛形管校正安装孔16.风量调节手轮17.引风机18.风机支架19.倾斜管压力计20.控制测试仪表盘21.水箱
2．水箱电加热器总功率为9KW，分六档控制，六档功率分别为1.5KW。
3．空气温度、热水温度用铜—康铜热电偶测量。
4．空气流量用笛形管测量。
5．空气通过换热器的流通阻力，在换热器前后的风管上设静压测点；热水通过换热器的流通阻力，在换热器进出口处设测阻力测点测量。
6．热水流量用转子流量计测量。
二、设备准备
1．向电热水箱内注水至水箱净高5/6处。
2．工况调节
1）全开水箱电加热器开关，待水温接近试验温度时，打开水泵开关，利用水泵出口阀门调节热水流量。
2）在风机出口阀门全关的情况下开启风机，然后开启风阀，并利用该阀门调节空气流量。
3）视换热器情况，调节水箱电加热器功率（改变前三组加热器投入组别，并利用调压器改变第四组加热器工作电压），使热水温度稳定于试验工况附近。
4）调节热水出口再冷却器的冷水流量，使出口热水再冷却至不气化即可。 三、试验方法和数据处理
1．实验方法
1）拟定试验热水温度（可取T 1=60~80℃）
2）在固定热水流速，改变空气流速的工况下，进行一组试验（5个以上工况）。
3）在固定空气流速，改变热水流速的工况下，进行一组试验（5个以上工况）。
4）每一工况的试验，均需测定以下参数：空气进口温度（或室温）；空气出口温度及空气流量；热水进出口温度及热水流量；空气和热水通过换热器的阻力等。
2．数据处理
1）空气获热量：Q 1=C pk ·G k (t 2-t 1), [W] 2）热水放热量：Q 2=C ps ·G s (T 1-T 2), [W]
3）平均换热量：2
2
1Q Q Q
+=
， [W]
4）热平衡误差：%
1002
2
121?+-=
?
Q Q Q Q
5）传热系数：t
F Q K
??=
· [W/m 2·℃]
式中：C pk ，C ps 分别为空气和水的定压比热。[J/kg ·℃]
G k ，G s 分别为空气和水的质量流量，[Kg/s]
G k =F k
k
p ρξ)(2??
G s ——进口温度下的水流量 Kg/s F k ——测速风管面积，[m 2]
ξ——笛形管压力修正系数，=1； p
?——笛形管压差读数，[p a ]
ρk ——空气密度，[Kg/m 3]
t 1，t 2——空气的进出口温度,[℃] T 1，T 2——热水的进出口温度, [℃] F ——换热器散热面积2.775[m 2] t ?——传热温差，[℃]
2
1122112ln )
()(t T t T t T t T t -----=
? [℃]
[注意事项]：
热水温度不能超过80℃，不然，将使水泵因气蚀而不能正常工作。
数据记录表
实验报告要求：
1、 简述实验目的、要求及实验原理
2、 实验数据原始记录
3、 列出一种工况的计算过程
4、 分析水流量变化和空气流量变化时传热系数的变化规律
报告题目：离心泵性能试验 实验时间：2015年12月16日 报告人： 同组人： 报告摘要 本实验以水为工作流体，使用了额定扬程He为20m，转速为2900 r/min IS 型号的离心泵实验装置。实验通过调节阀门改变流量，测得不同流量下离心泵的各项性能参数，流量通过计量槽和秒表测量。实验中直接测量量有P真空表、P 压力表、电机功率N电、孔板压差ΔP、计量槽水位上升高度ΔL、时间t,根据上述测量量来计算泵的扬程He、泵的有效功率Ne、轴功率 N轴及效率η,从而绘制He-Q、Ne-Q和η-Q三条曲线即泵的特性曲线图,并根据此图求出泵的最佳操作范围；又由P、Q求出孔流系数C0、Re，从而绘制C0-Re曲线图，求出孔板孔流系数C0；最后绘制管路特性曲线H-Q曲线图。 本实验数据由EXCEL处理，所有图形的绘制由ORIGIN来完成 实验目的及任务 ①了解离心泵的构造，掌握其操作和调节方法。 ②测定离心泵在恒定转速下的特性曲线，并确定泵的最佳工作范围。 ③熟悉孔板流量计的构造、性能及安装方法。 ④测定孔板流量计的孔流系数。 ⑤测定管路特性曲线。 基本理论 1.离心泵特性曲线测定 离心泵的性能参数取决于泵的内部结构、叶轮形式及转速。其中理论压头与流量的关系，可通过对泵内液体质点运动的理论分析得到，如图4-3中的曲线。由于流体流经泵时，不可避免地会遇到各种阻力，产生能量损失，诸如摩擦损失、环流损失等，因此，实际压头比理论压头小，且难以通过计算求得，因此通常采用实验方法，直接测定其参数间的关系，并将测出的He-Q、N-Q和η-Q三条曲线称为离心泵的特性曲线。另外，根据此曲线也可以求出泵的最佳操作范围，作为选泵的依据。
氢氧燃料电池性能测试 实验报告 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
氢氧燃料电池性能测 试实验报告 学号： 姓名：冯铖炼 指导老师：索艳格 一、实验目的 1.了解燃料电池工作原理 2.通过记录电池的放电特性，熟悉燃料电池极化特性 3.研究燃料电池功率和放电电流、燃料浓度的关系 4.熟悉电子负载、直流电源的操作 二、工作原理 氢氧燃料电池以氢气作燃料为还原剂，氧气作氧化剂氢氧燃料电池，通过燃料的燃烧反应，将化学能转变为电能的电池，与原电池的工作原理相同。 氢氧燃料电池工作时，向氢电极供应氢气，同时向氧电极供应氧气。氢、氧气在电极上的催化剂作用下，通过电解质生成水。这时在氢电极上有多余的电子而带负电，在氧电极上由于缺少电子而带正电。接通电路后，这一类似于燃烧的反应过程就能连续进行。
工作时向负极供给燃料（氢），向正极供给氧化剂（氧气）。氢在负极上的催化剂的作用下分解成正离子H+和电子e-。氢离子进入电解液中，而电子则沿外部电路移向正极。用电的负载就接在外部电路中。在正极上，氧气同电解液中的氢离子吸收抵达正极上的电子形成水。这正是水的电解反应的逆过程。 氢氧燃料电池不需要将还原剂和氧化剂全部储藏在电池内的装置氢氧燃料电池的反应物都在电池外部它只是提供一个反应的容器 氢气和氧气都可以由电池外提供燃料电池是一种化学电池，它利用物质发生化学反应时释出的能量，直接将其变换为电能。从这一点看，它和其他化学电池如锌锰干电池、铅蓄电池等是类似的。但是，它工作时需要连续地向其供给反应物质——燃料和氧化剂，这又和其他普通化学电池不大一样。由于它是把燃料通过化学反应释出的能量变为电能输出，所以被称为燃料电池。 具体地说，燃料电池是利用水的电解的逆反应的"发电机"。它由正极、负极和夹在正负极中间的电解质板所组成。最初，电解质板是利用电解质渗入多孔的板而形成，2013年正发展为直接使用固体的电解质。 工作时向负极供给燃料（氢），向正极供给氧化剂（空气，起作用的成分为氧气）。氢在负极分解成正离子H+和电子e-。当氢离子进入电解液中，而电子就沿外部电路移向正极。用电的负载就接在外部电路中。在正极上，空气中的氧同电解液中的氢离子吸收抵达正极上的电子形成水。这正是水的电解反应的逆过程。此过程水可以得到重复利用，发电原理与可夜间使用的太阳能电池有异曲同工之妙。 燃料电池的电极材料一般为惰性电极，具有很强的催化活性，如铂电极、活性碳电极等。 利用这个原理，燃料电池便可在工作时源源不断地向外部输电，所以也可称它为一种"发电机"。 一般来讲，书写燃料电池的化学反应方程式，需要高度注意电解质的酸碱性。在正、负极上发生的电极反应不是孤立的，它往往与电解质溶液紧密联系。如氢—氧燃料电池有酸式和碱式两种： 若电解质溶液是碱、盐溶液则
离心泵性能测定 一、实验目的： 1、了解离心泵的构造与特性，掌握离心泵的操作方法； 2、测定并绘制离心泵在恒定转速下的特性曲线。 二、实验原理： 离心泵的压头H、轴功率N及功率η与流量Q之间的对应关系，若以曲线H～Q、N～Q、η～Q表示，则称为离心泵的特性曲线，可由实验测定。 实验时，在泵出口阀全关至全开的范围内，调节其开度，测得一组流量及对应的压头、轴功率和效率，即可测定并绘制离心泵的特性曲线。 泵的扬程He有下式计算： 而泵的有效功率Ne与泵效率η的计算式为：Ne＝Qheηg；η＝Ne/N 测定时，流量Q可用涡轮流量计或孔板流量计来计量。轴功率N可用马达－天平式测功器或功率来表测量。 离心泵的性能与其转速有关。其特性曲线是某一恒定的给定转速（一般nl＝2900PRM）下的性能曲线。因此，如果实验中的转速n与给定转速nl有差异，应将实验结果换算成给定转速下的数值，并以此数值绘制离心泵的特性曲线。换算公式如下： 时， 三、装置与流程： 水由水箱1，经泵进口 阀2、离心泵4、出口阀8 9
涡轮流量计9，最后 流 10 8 6 回水 箱 7 3 5 4 2 1 四、操作步骤： 1、熟悉实验装置及仪器仪表等设备，做好启动泵前的准备工作；将泵盘车 数转，关闭泵进口阀，打开泵出口阀并给泵灌水，待泵内排尽气体并充满水后，再关闭泵出口阀。 2、启动离心泵，全开泵进口阀，并逐渐打开离心泵出口阀以调节流量。在 操作过程稳定条件下，在流量为零和最大值之间，进行8次测定。 3、在每次测定流量时，应同时记录流量计、转速表、真空计、压力表、功 率测定器示值。 数据取全后，先关闭泵出口阀，再停泵。 五、实验数据记录和数据处理：
离心泵特性曲线实验报告 一.实验目的 1、熟悉离心泵的构造和操作 2、掌握离心泵在一定转速下特性曲线的测定方法 3、学习工业上流量、功率、转速、压力和温度等参数的测量方法，使学生 了解涡轮流量计、电动调节阀以及相关仪表的原理和操作。 二， 基本原理 离心泵的主要性能参数有流量Q 、压头H 、效率和轴功率N ，在一定转速下，离心泵的送液能力（流量）可以通过调节出口阀门使之从零至最大值间变化。而且，当期流量变化时，泵的压头、功率、及效率也随之变化。因此要正确选择和使用离心泵，就必须掌握流量变化时，其压头、功率、和效率的变化规律、即查明离心泵的特性曲线。 用实验方法测出某离心泵在一定转速下的Q 、H 、n 、N ，并做出H-Q 、n-Q 、N-Q 曲线，称为该离心泵的特性曲线。 1、扬程（压头）H （m ） 分别取离心泵进口真空表和出口压力表处为1、2截面，列柏努利方程得： f H g u g p z H g u g p z +++=+++222 2222 111ρρ 因两截面间的管长很短，通常可忽略阻力损失项H f ，流速的平方差也很小 故可忽略，则： +H0 式中 ρ：流体密度，kg/m 3 ； p 1、p 2：分别为泵进、出口的压强，Pa ； g p p H ? 1 2 ? ?
u 1、u 2：分别为泵进、出口的流速，m/s ； z 1、z 2：分别为真空表、压力表的安装高度，m 。 由上式可知，由真空表和压力表上的读数及两表的安装高度差，就可算出泵的扬程。 2、轴功率N （W ） N= N 电η电 =电 其中，N 电为泵的轴功率，η电为电机功率。 3、效率η（％） 泵的效率η是泵的有效功率与轴功率的比值。反映泵的水力损失、 容积损失和机械损失的大小。泵的有效功率Ne 可用下式计算： g HQ Ne ρ= 故泵的效率为 %100?= N g HQ ρη 4、泵转速改变时的换算 泵的特性曲线是在定转速下的实验测定所得。但是，实际上感应电动机在转矩改变时，其转速会有变化，这样随着流量Q 的变化，多个实验点的转速n 将有所差异，因此在绘制特性曲线之前，须将实测数据换算为某一定转速n ￠ 下（可取离心泵的额定转速）的数据。换算关系如下： 流量 n n Q Q '=' 扬程 2 )(n n H H ' =' 轴功率 3 )(n n N N ' =' 效率 ηρρη==''= 'N g QH N g H Q ' 三， 实验装置流程示意图
性能测试工具LoadRunner实验报告 一、概要介绍 1.1 软件性能介绍 1.1.1 软件性能的理解 性能是一种指标，表明软件系统或构件对于其及时性要求的符合程度;同时也是产品的特性，可以用时间来进行度量。 表现为:对用户操作的响应时间;系统可扩展性;并发能力;持续稳定运行等。1.1.2 软件性能的主要技术指标 响应时间:响应时间=呈现时间+系统响应时间 吞吐量:单位时间内系统处理的客户请求数量。(请求数/秒，页面数/秒，访问人数/秒) 并发用户数:业务并发用户数; [注意]系统用户数:系统的用户总数;同时在线用户人数:使用系统过程中同时在线人数达到的最高峰值。 1.2 LoadRunner介绍 LoadRunner是Mercury Interactive的一款性能测试工具，也是目前应用最为广泛的性能测试工具之一。该工具通过模拟上千万用户实施并发负载，实时性能监控的系统行为和性能方式来确认和查找问题。 1.2.1 LoadRunner工具组成 虚拟用户脚本生成器:捕获最终用户业务流程和创建自动性能测试脚本，即我们在以后说的产生测试脚本; 压力产生器:通过运行虚拟用户产生实际的负载; 用户代理:协调不同负载机上虚拟用户，产生步调一致的虚拟用户; 压力调度:根据用户对场景的设置，设置不同脚本的虚拟用户数量;
监视系统:监控主要的性能计数器; 压力结果分析工具:本身不能代替分析人员，但是可以辅助测试结果的分析。 1.2.2 LoadRunner工具原理 代理(Proxy)是客户端和服务器端之间的中介人，LoadRunner就是通过代理方式截获客户端和服务器之间交互的数据流。 1)虚拟用户脚本生成器通过代理方式接收客户端发送的数据包，记录并将其转发给服务器端;接收到从服务器端返回的数据流，记录并返回给客户端。 这样服务器端和客户端都以为在一个真实运行环境中，虚拟脚本生成器能通过这种方式截获数据流;虚拟用户脚本生成器在截获数据流后对其进行了协议层上的处理，最终用脚本函数将数据流交互过程体现为我们容易看懂的脚本语句。 2)压力生成器则是根据脚本内容，产生实际的负载，扮演产生负载的角色。 3)用户代理是运行在负载机上的进程，该进程与产生负载压力的进程或是线程协作，接受调度系统的命令，调度产生负载压力的进程或线程。 4)压力调度是根据用户的场景要求，设置各种不同脚本的虚拟用户数量，设置同步点等。 5)监控系统则可以对数据库、应用服务器、服务器的主要性能计数器进行监控。 6)压力结果分析工具是辅助测试结果分析。 二、LoadRunner测试过程 2.1 计划测试 定义性能测试要求，例如并发用户的数量、典型业务流程和所需响应时间等。 2.2 创建Vuser脚本 将最终用户活动捕获(录制、编写)到脚本中，并对脚本进行修改，调试等。协议类型:取决于服务器端和客户端之间的通信协议;
第一章实验装置说明 第一节系统概述 一、装置概述 目前我国传热元件的结构形式繁多，其换热性能差异较大，在合理选用和设计换热器的过程中，传热系数是度量其性能好坏的重要指标。本装置通过以应用较为广泛的间壁式换热器（共有套管式换热器、螺旋板式换热器、列管式换热器和钎焊板式换热器四种）为实验对象，对其传热性能进行测试。。 二、系统特点 1.采用四种不同结构的换热器（分别为套管式换热器、螺旋板式换热器、列管式换热器和钎焊板式换热器）作为实验对象，对其进行性能测量。 2.实验装置可测定换热器总的传热系数、对数传热温差和热平衡误差等，并能根据不同的换热器对传热情况和性能进行比较分析。 3.实验装置采用工业现场的真实换热器部件，与实际应用接轨。 三、技术性能 1.输入电源：三相五线制 AC380V±10% 50Hz 2.工作环境：温度-10℃～+40℃；相对湿度＜85%(25℃)；海拔＜4000m 3.装置容量：＜4kVA 4.套管式换热器：换热面积0.14m2 5.螺旋板式换换热器：换热面积1m2 6.列管式换热器：换热面积0.5m2 7.钎焊板式换热器：0.144m2 8.电加热器总功率：＜3.5kW 9.安全保护：设有电流型漏电保护、接地保护，安全符合国家标准。 四、系统配置 1.被控对象系统：主要由不锈钢钢架、热水箱、热水泵、冷水箱、冷水泵、涡轮流量计、PT100温度传感器、板式换热器、列管式换热器、套管式换热器、螺旋板式换热器、冷凝器、电加热棒、电磁阀、电动球阀、黄铜闸阀以及管道管件等。 2.控制系统：主要由电源控制箱、漏电保护器、温度控制仪、流量显示仪、调压模块、开关电源以及开关指示灯等。 第二节换热器的认识 一、换热器的形式 能使热流体向冷流体传递热量，满足工艺要求的装置称为换热器。换热器的形式有很多，
离心泵特性测定实验报告 一、实验目的 1．了解离心泵结构与特性，熟悉离心泵的使用； 2．测定离心泵在恒定转速下的操作特性，做出特性曲线； 3．了解电动调节阀、流量计的工作原理和使用方法。 二、基本原理 离心泵的特性曲线是选择和使用离心泵的重要依据之一，其特性曲线是在恒定转速下泵的扬程H 、轴功率N 及效率η与泵的流量Q 之间的关系曲线，它是流体在泵内流动规律的宏观表现形式。由于泵内部流动情况复杂，不能用理论方法推导出泵的特性关系曲线，只能依靠实验测定。 1．扬程H 的测定与计算 取离心泵进口真空表和出口压力表处为1、2两截面，列机械能衡算方程： f h g u g p z H g u g p z ∑+++=+++222 2222111ρρ （1） 由于两截面间的管长较短，通常可忽略阻力项f h ∑，速度平方差也很小故可忽略，则有 (=H g p p z z ρ1 212)-+ - 210(H H H ++=表值） （2） 式中： 120z z H -=，表示泵出口和进口间的位差，m ； ρ——流体密度，kg/m 3 ； g ——重力加速度 m/s 2； p 1、p 2——分别为泵进、出口的真空度和表压，Pa ； H 1、H 2——分别为泵进、出口的真空度和表压对应的压头，m ； u 1、u 2——分别为泵进、出口的流速，m/s ； z 1、z 2——分别为真空表、压力表的安装高度，m 。 由上式可知，只要直接读出真空表和压力表上的数值，及两表的安装高度差，就可计算出泵的扬程。 2．轴功率N 的测量与计算 k N N ?=电 （3） 其中，N 电为电功率表显示值，k 代表电机传动效率，可取95.0＝k 。 即：电N N 95.0= （4） 3．效率η的计算
计算机体系结构课程实验报告 PC性能测试实验报告 学号： 姓名：张俊阳 班级：计科1302 题目1：PC性能测试软件 请在网上搜索并下载一个PC机性能评测软件（比如：可在百度上输入“PC 性能benchmark”，进行搜索并下载，安装），并对你自己的电脑和机房电脑的性能进行测试。并加以比较。 实验过程及结果： 我的电脑：
机房电脑：
综上分析：分析pcbenchmark所得数据为电脑的current performance与其potential performance的比值，值大表明计算机目前运行良好，性能好，由测试结果数据可得比较出机房的电脑当前运行的性能更好。分析鲁大师性能测试结果：我的电脑得分148588机房电脑得分71298，通过分析我们可以得出CPU占总得分的比重最大，表明了其对计算机性能的影响是最大的，其次显卡性能和内存性能也很关键，另外机房的电脑显卡性能较弱，所以拉低了整体得分，我的电脑各项得分均超过机房电脑，可以得出我的电脑性能更好的结论。 题目2：toy benchmark的编写并测试 可用C语言编写一个程序（10-100行语句），该程序包括两个部分，一个部分主要执行整数操作，另一个部分主要执行浮点操作，两个部分执行的频率（频率整数，频率浮点）可调整。请在你的计算机或者在机房计算机上，以（，），（，），（，）的频率运行你编写的程序，并算出三种情况下的加权平均运行时间。 实验过程及结果： #include<> #include<> int main() {

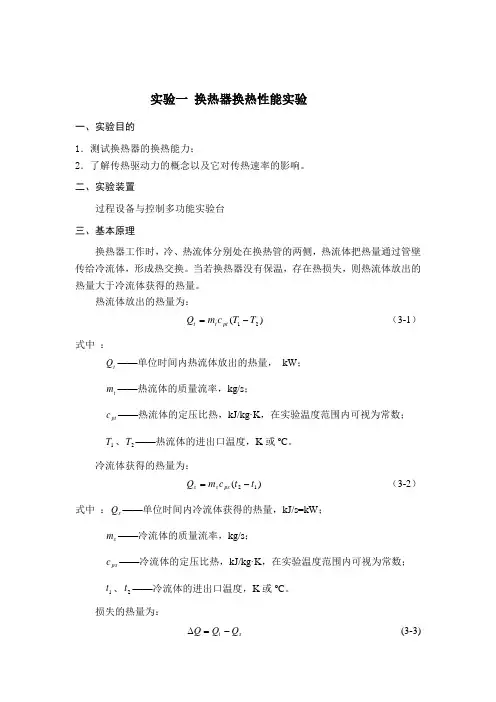

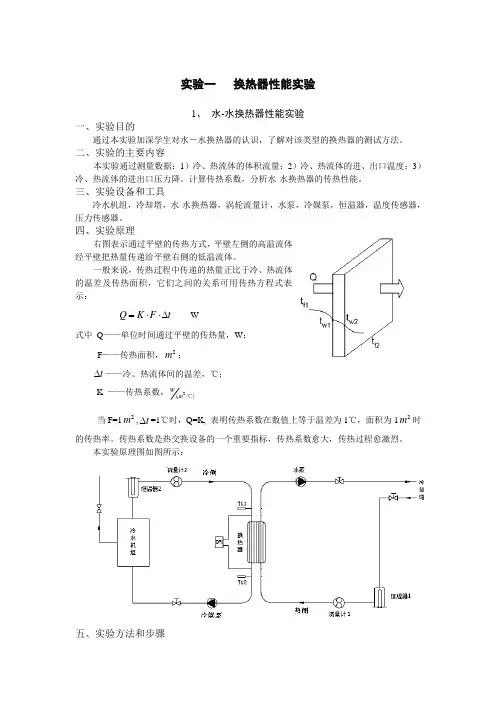

int x, y, a; double b; clock_t start, end; printf("请输入整数运算与浮点数运算次数（单位亿次）\n"); scanf("%d%d", &x, &y); /*控制运行频率*/ start = clock(); for (int i = 0; i 实验四换热器综合实验报告 一、实验原理 换热器为冷热流体进行热量交换的设备。本次实验所用的均是间壁式换热器，热量通过 固体壁面由热流体传递给冷流体，包括：套管式换热器、板式换热器和管壳式换热器。针对上述三种换热器进行其性能的测试。其中，对套管式换热器、板式换热器和管壳式换热器可以进行顺流和逆流两种方式的性能测试。换热器性能实验的内容主要为测定换热器的总传热系数，对数传热温差和热平衡温度等，并就不同换热器，不同两种流动方式，不同工况的传热情况和性能进行比较和分析。 传热过程中传递的热量正比于冷、热流体间的温差及传热面积，即Q = KAΔT （1） 式中：A—传热面积，m2 （1）套管式换热器：0.45m2 （2）板式换热器：0.65m2 （3）管壳式换热器：1.05m2 电加热器：6kV ΔT—冷热流体间的平均温差，℃ K—换热器的传热系数，W/(m·℃) Q—冷热流体间单位时间交换的热量，W.冷热流体间的平均温差ΔT 常采用对数平均温差。对于工业上常用的顺流和逆流换热器，对数平均温差由下式计算 除了顺流和逆流按公式（2）计算平均温差以外，其他流动形式的对数平均温差，都可 以由假想的逆流工况对数平均温差乘上一个修正系数得到。修正系数的值可以由各种传热学书上或换热器手册上查得。 换热器实验的主要任务是测定传热系数K。实验时，由恒温热水箱中出来的热水经水泵 和转子流量计后进入实验换热器内管。在热水进出换热器处分别用热电阻测量水温。从换热 器内管出来的已被冷却的热水仍然回到热水箱中，经再加热供循环使用。冷却水由冷水箱经 水泵、转子流量计后进入换热器套管，在套管中被加热后的冷却水排向外界，一般不再循环 使用。套管外包有保温层，以尽量减少向外界的散热损失。冷却水进出口温度用热电阻测量。 通常希望冷热侧热平衡误差小于3%。 实验中待各项温度达到稳定工况时，测出冷、热流体进出口的温度和冷、热流体的流量， 就可以由下式计算通过换热面的总传热量 根据计算得到的传热量、对数平均温差及已知的换热面积，便可由公式（1）计算出传热系数K 。 换热器类型 方式 热进温度 热出温度 冷进温度 冷出温度 热流体流量 冷流体流量 板式 顺流 57.1 43.5 22.8 31.8 78 72 逆流 56.5 35.9 23.1 33.1 76 72 套管式 顺流 57.6 40.7 22.5 31.6 72 78 逆流 56.8 35.2 22.1 33 72 64 管壳式 顺流 57.1 40.5 22.5 31.3 76 72 逆流 57.2 41.1 22.6 32 74 65 计算传热系数K 和换热器效率 TA Q K ?= 离心泵性能测定实验报告 篇一：离心泵性能测定实验报告 化工原理实验 实验题目： ——离心泵性能实验 姓名：沈延顺 同组人：覃成鹏 臧婉婷 王俊烨 实验时间：XX.11.21 一、实验题目：离心泵性能实验。 二、实验时间：XX.11.21 三、姓名：沈延顺 四、同组人：覃成鹏、臧婉婷、王俊烨 五、实验报告摘要： 通过实验学习和练习离心泵的灌泵等注意事项和离心泵的使用，通过孔板压计对压将的测量和水温等的测量，得到实验数据绘制离心泵的特性曲线。通过改变离心泵的转速来测的压头和流速的关系来测绘实验的管道特性曲线。通过实验也从实验的方向来了解化工原理的知识点，从感性的方向来了解书本上的知识点。 六、实验目的及任务： 1、了解离心泵的构造，掌握其操作和调节方法。 2、测定离心泵在恒定转速下的特性曲线，并确定泵的最佳工作范围。 3、熟悉孔板流量计的构造、性能及安装方法。 4、测定孔板流量计的孔流系数。 5、测定管路特性曲线。 七、基本原理： 1、离心泵特性曲线的测定。 离心泵的性能参数取决于泵的内部结构、叶轮形式及转速。其中理论压头与流量的关系，可通孤傲对泵内液体之地那运动的理论分析得到，如图所示的曲线。 由于流体流经泵时，不可避免的会遇到种种阻力，产生能量损失，诸如摩擦阻力、环流损失等，因此，实际压头比理论压头小，且难以通过计算求得，因此通常采用实验方法，直接测定其参数见的关系，并将测出的He~Q、N~Q、和η~Q 三条曲线称为离心泵的特性曲线。另外，根据此曲线也可以求出最佳操作范围，作为选泵的依据。 图 （1）、泵的扬程He 式中： ——泵出口处的压力。 ——泵入口处的真空度。——压力表和真空表测压口 实验三、离心泵性能实验姓名：杨梦瑶学号：1110700056 实验日期：2014年6月6日 同组人：陈艳月黄燕霞刘洋覃雪徐超张骏捷曹梦珺左佳灵 预习问题： 1.什么是离心泵的特性曲线？为什么要测定离心泵的特性曲线？ 答：离心泵的特性曲线：泵的He、P、η与Q V的关系曲线，它反映了泵的基本性能。要测定离心泵的特性曲线是为了得到离心泵最佳工作条件，即合适的流量范围。 2.为什么离心泵的扬程会随流量变化？ 答：当转速变大时，，沿叶轮切线速度会增大，当流量变大时，沿叶轮法向速度会变大，所以根据伯努力方程，泵的扬程： H=（u22- u12）/2g + (p2- p1) / ρg + (z2- z1) +H f 沿叶轮切线速度变大，扬程变大。反之，亦然。 3.泵吸入端液面应与泵入口位置有什么相对关系？ 答：其相对关系由汽蚀余量决定，低饱和蒸气压时，泵入口位置低于吸入端液面，流体可以凭借势能差吸入泵内；高饱和蒸气压时，相反。但是两种情况下入口位置均应低于允许安装高度，为避免发生汽蚀和气缚现象。 4.实验中的哪些量是根据实验条件恒定的？哪些是每次测试都会变化，需要记录的？哪些 是需要最后计算得出的？ 答：恒定的量是：泵、流体、装置； 每次测试需要记录的是：水温度、出口表压、入口表压、电机功率； 需要计算得出的：扬程、轴功率、效率、需要能量。 一、实验目的： 1.了解离心泵的构造，熟悉离心泵的操作方法及有关测量仪表的使用方法。 2.熟练运用柏努利方程。 3.学习离心泵特性曲线的测定方法，掌握离心泵的性能测定及其图示方法。 4.了解应用计算机进行数据处理的一般方法。 二、装置流程图： 图5 离心泵性能实验装置流程图 流量计性能测定实验报告 篇一：孔板流量计性能测定实验数据记录及处理篇二：实验3 流量计性能测定实验 实验3 流量计性能测定实验 一、实验目的 ⒈了解几种常用流量计的构造、工作原理和主要特点。 ⒉掌握流量计的标定方法（例如标准流量计法）。 ⒊了解节流式流量计流量系数C随雷诺数Re的变化规律，流量系数C的确定方法。 ⒋学习合理选择坐标系的方法。 二、实验内容 ⒈通过实验室实物和图像，了解孔板、1/4园喷嘴、文丘里及涡轮流量计的构造及工作原理。 ⒉测定节流式流量计（孔板或1/4园喷嘴或文丘里）的流量标定曲线。 ⒊测定节流式流量计的雷诺数Re和流量系数C的关系。 三、实验原理 流体通过节流式流量计时在流量计上、下游两取压口之间产生压强差，它与流量的关系为： 式中： 被测流体(水)的体积流量，m3/s； 流量系数，无因次； 流量计节流孔截面积，m2； 流量计上、下游两取压口之间的压强差，Pa ； 被测流体(水)的密度，kg／m3 。 用涡轮流量计和转子流量计作为标准流量计来测量流量VS。每一 个流量在压差计上都有一对应的读数，将压差计读数△P和流量Vs绘制成一条曲线，即流量标定曲线。同时用上式整理数据可进一步得到C—Re关系曲线。 四、实验装置 该实验与流体阻力测定实验、离心泵性能测定实验共用图1所示的实验装置流程图。 ⒈本实验共有六套装置，流程为：A→B(C→D)→E→F→G→I 。 ⒉以精度0.5级的涡轮流量计作为标准流量计，测取被测流量计流量（小于2m3/h流量时，用转子流量计测取）。 ⒊压差测量：用第一路差压变送器直接读取。 图1 流动过程综合实验流程图 ⑴—离心泵；⑵—大流量调节阀；⑶—小流量调节阀； ⑷—被标定流量计；⑸—转子流量计；⑹—倒U管；⑺⑻⑽—数显仪表；⑼—涡轮流量计；⑾—真空表；⑿—流量计平衡阀；⒁—光滑管平衡阀；⒃—粗糙管平衡阀；⒀—回流阀；⒂—压力表；⒄—水箱；⒅—排水阀；⒆—闸阀；⒇— Q/SH1020 中国石化集团胜利石油管理局企业标准 Q/SH1020 ××××－×××× 液—液换热器传热性能测试 与计算方法 2005－××－××发布 2005－××－××实施中国石化集团胜利石油管理局发布 Q/SH1020××××－×××× 目次 前言 1 范围 (1) 2 规范性引用文件 (1) 3 总则 (1) 4 术语和定义 (1) 5 测试 (1) 6 换热器热负荷和传热性能指标计算 (2) 7 测试报告主要内容 (4) 附录A（资料性附录）测试计算数据综合表 (5) 附录B（资料性附录）测试数据汇总表 (6) 附录C（提示性附录）符号 (6) I Q/SH1020××××－×××× 前言 本标准的附录A、附录B为资料性附录，附录C为提示性附录。 本标准由胜利石油管理局节能专业标准化委员会提出并归口。 本标准由中国石化集团胜利石油管理局批准。 本标准起草单位：中国石化胜利油田有限公司技术检测中心能源监测站。 本标准主要起草人：许涛、宋鑫、王强、王贵生、周长敬、李忠东、邓寿禄、冯国栋、郑召梅。 II 液-液换热器传热性能测试与计算方法 1 范围 本标准规定了液-液换热器传热性能的测试方法、技术要求、测试用仪器仪表、计算方法及测试报告主要内容。 本标准适用于液-液换热器（以下简称换热器）。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方，研究是否可使用这些文件的最新版本。 GB 151-1999 管壳式换热器 GB16409-1996 板式换热器 3 总则 3.1 换热器传热性能测试体系是由被测试换热器、冷热流体循环系统及测试仪表组成。 3.2 换热器型号表示方法符合GB 151-1999中3.10和GB16409-1996中3.5的规定。 3.3 换热器传热性能测试分级：一级测试为鉴定新投产换热器的测试，二级测试为换热器运行中的测试。 4 术语和定义 下列术语和定义适用于本标准。 4.1 液-液换热器 指水-水、水-油、油-油等以液体与液体之间进行热交换的换热器。 4.2 换热器一次侧 指热量的提供侧，即高温介质端。 4.3 换热器二次侧 指热量的接收侧，即低温介质端。 4.4 换热器传热性能指标 4.4.1 对数平均温差 指冷热流体平均温差的表示，表征换热器传热的动力。 4.4.2 传热效率 指实际传热量与最大理论传热量之比值。 4.4.3 传热面积 指从放热介质中吸收热量并传递给受热介质的表面积。 4.4.4 传热系数 指单位传热面积上，冷热流体的平均温差为1℃时，两流体通过换热器所传递的热量。 4.5 额定热负荷 指换热器使用设计的介质流体，在设计参数下运行，即在规定的介质流量、温差和一定的传热效率下连续运行时，单位时间的传热量。 4.6 运行热负荷 指在换热器连续运行工况下，单位时间的传热量。 4.7 热平衡相对误差 指一次侧热负荷与二次侧热负荷之差值与一次侧热负荷之比。 4.8 传热系数误差 指在额定热负荷工况下测试两次所得的传热系数，两值之差与其中较大的传热系数之比。 5 测试 5.1 测试技术要求 1 离心泵性能实验报告记录(带数据处理) ————————————————————————————————作者：————————————————————————————————日期： 实验三、离心泵性能实验姓名：杨梦瑶学号：1110700056 实验日期：2014年6月6日 同组人：陈艳月黄燕霞刘洋覃雪徐超张骏捷曹梦珺左佳灵 预习问题： 1.什么是离心泵的特性曲线？为什么要测定离心泵的特性曲线？ 答：离心泵的特性曲线：泵的He、P、η与Q V的关系曲线，它反映了泵的基本性能。要测定离心泵的特性曲线是为了得到离心泵最佳工作条件，即合适的流量范围。 2.为什么离心泵的扬程会随流量变化？ 答：当转速变大时，，沿叶轮切线速度会增大，当流量变大时，沿叶轮法向速度会变大，所以根据伯努力方程，泵的扬程： H=（u22- u12）/2g + (p2- p1) / ρg + (z2- z1) +H f 沿叶轮切线速度变大，扬程变大。反之，亦然。 3.泵吸入端液面应与泵入口位置有什么相对关系？ 答：其相对关系由汽蚀余量决定，低饱和蒸气压时，泵入口位置低于吸入端液面，流体可以凭借势能差吸入泵内；高饱和蒸气压时，相反。但是两种情况下入口位置均应低于允许安装高度，为避免发生汽蚀和气缚现象。 4.实验中的哪些量是根据实验条件恒定的？哪些是每次测试都会变化，需要记录的？哪些 是需要最后计算得出的？ 答：恒定的量是：泵、流体、装置； 每次测试需要记录的是：水温度、出口表压、入口表压、电机功率； 需要计算得出的：扬程、轴功率、效率、需要能量。 一、实验目的： 1.了解离心泵的构造，熟悉离心泵的操作方法及有关测量仪表的使用方法。 2.熟练运用柏努利方程。 3.学习离心泵特性曲线的测定方法，掌握离心泵的性能测定及其图示方法。 4.了解应用计算机进行数据处理的一般方法。 二、装置流程图： 图5 离心泵性能实验装置流程图 北京化工大学 化工原理实验报告 实验名称：离心泵性能实验 班级：化工13 姓名： 学号： 20130 序号： 同组人： 实验二：离心泵性能实验 摘要：本实验以水为介质，使用离心泵性能实验装置，测定了不同流速下，离心泵的性能、孔板流量计的孔流系数以及管路的性能曲线。实验验证了离心泵的扬程He随着流量的增大而减小，且呈2次方的关系；有效效率有一最大值，实际操作生产中可根据该值选取合适的工作范围；泵的轴功率随流量的增大而增大； 当Re大于某值时，C 0为一定值，使用该孔板流量计时，应使其在C 为定值的条 件下。 关键词：性能参数（N H Q, , , ）离心泵特性曲线管路特性曲线C0一．目的及任务 1.了解离心泵的构造，掌握其操作和调节方法。 2.测定离心泵在恒定转速下的特性曲线，并确定泵的最佳工作范围。 3.熟悉孔板流量计的构造，性能和安装方法。 4.测定孔板流量计的孔流系数。 5.测定管路特性曲线。 二． 实验原理 1.离心泵特性曲线测定 离心泵的性能参数取决于泵的内部结构，叶轮形式及转速。其中理论压头与流量的关系，可通过对泵内液体质点运动的理论分析得到，如图1中的曲线。由于流体流经泵时，不可避免的会遇到种种阻力，产生能量损失，诸如摩擦损失，环流损失等，因此通常采用实验方法，直接测定参数间的关系，并将测出的He-Q,N-Q 和η-Q 三条曲线称为离心泵的特性曲线。另外，根据此曲线也可以求出泵的最佳操作范围，作为泵的选择依据。 图1.离心泵的理论压头与实际压头 （1）泵的扬程He He=0真空表压力表H H H ++ 式中 H 压力表——泵出口处的压力，mH 2o ； H 真空表——泵入口处的真空度，mH 2o ； H 0——压力表和真空表测压口之间的垂直距离，H 0=。 （2）泵的有效功率和效率 由于泵在运转过程中存在种种能量损失，使泵的实际压头和流量较理论值为低，而输入泵的功率又比理论值为高，所以泵的总效率为 轴 ηN Ne = 102 QHe Ne ρ = 式中 Ne ——泵的有效功率，kW ； 南昌大学软件学院 实验报告 实验名称 LoadRunner的使用 实验地点 实验日期 指导教师 学生班级 学生姓名 学生学号 提交日期 LoadRunner简介： LoadRunner 是一种适用于各种体系架构的自动负载测试工具，它能预测系统行为并优化系统性能。LoadRunner 的测试对象是整个企业的系统，它通过模拟实际用户的操作行为和实行实时性能监测，来帮助您更快的查找和发现问题。此外，LoadRunner 能支持广范的协议和技术，为您的特殊环境提供特殊的解决方案。LoadRunner是目前应用最为广泛的性能测试工具之一。 一、实验目的 1. 熟练LoadRunner的工具组成和工具原理。 2. 熟练使用LoadRunner进行Web系统测试和压力负载测试。 3. 掌握LoadRunner测试流程。 二、实验设备 PC机：清华同方电脑 操作系统：windows 7 实用工具：WPS Office，LoadRunner8.0工具，IE9 三、实验内容 （1）、熟悉LoadRunner的工具组成和工具原理 1.LoadRunner工具组成 虚拟用户脚本生成器：捕获最终用户业务流程和创建自动性能测试脚本，即我们在以后说的产生测试脚本； 压力产生器：通过运行虚拟用户产生实际的负载； 用户代理：协调不同负载机上虚拟用户，产生步调一致的虚拟用户；压力调度：根据用户对场景的设置，设置不同脚本的虚拟用户数量；监视系统：监控主要的性能计数器； 压力结果分析工具：本身不能代替分析人员，但是可以辅助测试结果的分析。 2.LoadRunner工具原理 代理（Proxy）是客户端和服务器端之间的中介人，LoadRunner 就是通过代理方式截获客户端和服务器之间交互的数据流。 ①虚拟用户脚本生成器通过代理方式接收客户端发送的数据包， 换热能力验证 1、试验目的 验证换热器的换热性能流体阻力特性。 2、实验依据 JB/T 10379-2002 换热器热工性能和流体阻力特性通用测定方法。 3、试验单位资质 ISO17025 4、实验条件 4.1试验地点 4.2 试验对象 4.3 实验设备 序号名称数 量型号测试厂家鉴定单位合格证 到期日期 1 涡轮流量传 感器 1 LWGY-40 2 压力传感器 1 DW115DP0-500Kpa 3 水银温度计 2 50-100 4 温度传感器 6 PT100 5 风速仪 1 VT100 6 压力传感器 1 475-0 MARK III 4.4状态要求 乙二醇溶液额定流量15 l/min 冷风额定流量0,475 m3/s 乙二醇溶液配比48/52%（体积比） 4.5环境要求 测试环境温度为20 .....+45 ℃左右 5、试验步骤 5.1 换热量测试—变冷介质流量（在100%通风面积和90%通风面积两种条件下分别测试） 5.1.1 将换热器按照JB/T 10379-2002 图2安装到测试台上。 5.1.2 冷介质进口温度为环境温度a℃ 5.1.3 热介质进口温度为a+20℃。 5.1.4 调节热介质在15 l/min 5.1.5 将冷却介质（冷却风）分别调节到0.5m3/s，0.9m3/s，1.3m3/s，1.76m3/s，2.2m3/s， 2.64m3/s， 5.1.6 按照JB/T10379-2002 记录各项测试参数值。 5.1.7 计算换热量 冷介质热流量 热介质热流量 平均换热量 热平衡误差 5.2 换热量测试-变热介质流量 5.2.1 将换热器按照JB/T10379-2002 要求安装到测试台上。 5.2.2 冷介质进口温度为环境温度a ℃ 5.2.3 热介质进口温度为a+20℃ 5.2.4 按照下表调节冷热测流量 5.2.5 按照JB/T10379-2002 记录各项测试参数值 5.2.6 计算换热量 冷介质热流量 热介质热流量 平均换热量 热平衡相对误差 5.3 风侧阻力曲线 5.3.1 换热面积100% 5.3.1.1 将换热器按照JB/T10379-2002 图2要求安装到测试台上 5.3.1.2 冷风测试温度：环境温度20-45℃ 5.3.1.3 控制热介质（乙二醇溶液）在15 l/min 5.3.1.4 控制热介质（乙二醇溶液进口温度为75℃，进出口平均温度72℃。 5.3.1.5 冷风变化范围0.15m3/s-0.6 m3/s(0.15,0.25,35,0.475,0.6) 5.3.1.6 记录不同介质流量下对应的压降 5.3.2 换热面积90% 5.3.2.1 将换热器按照JB/T10379-2002 图2要求安装到测试台上 5.3.2.2 冷风测试温度：环境温度20-45℃ 5.3.2.3 控制热介质（乙二醇溶液）在15 l/min 5.3.2.4 控制热介质（乙二醇溶液进口温度为75℃，进出口平均温度72℃。 5.3.2.5 冷风变化范围0.5m3/s-2.64 m3/s(0.5,0.9,01.3,1.76,2.2,2.64) 5.3.2.6 记录不同介质流量下对应的压降 5.4 热侧（乙二醇溶液）阻力曲线 5.4.1将换热器按照JB/T10379-2002 图2要求安装到测试台上 实验名称：离心泵性能试验 一、实验目的及任务： 1.了解离心泵的构造，掌握其操作和调节方法。 2.测定离心泵在恒定转速下的特性曲线，并确定泵的最佳工作范围。 3.测定管路的特性曲线。 4.熟悉个孔板流量计的构造、性能和安装方法。 5.测定孔板流量计的孔流系数。 二、实验原理： 1. 离心泵特性曲线的测定 离心泵的性能参数取决于泵的内部结构、叶轮形式及转速。其中理论压头与流量的关系可以通过对泵内液体质点运动的理论分析得到。由于流体流经泵时，不可不免的会产生阻力损失，如摩擦损失、环流损失等，实际压头小于理论压头，且难以计算。因此，通常采用实验方法，直接测定其参数间的关系，并将测出的He-Q、N-Q、η-Q三条曲线称为离心泵的特性曲线。根据曲线可以找到最佳操作范围，作为选择泵的依据。 (1)泵的扬程 由伯努利方程，泵的实际压头He如下： 其中，动能项相比于压头项数量级很小，可以忽略；损失项由于管路较短，损失较小，可以忽略，因此得到： 式中——泵出口处的压力，mH2O ——泵入口处的压力，mH2O ——出口压力表和入口压力表的垂直距离，m (2)泵的有效功率和效率 泵在运转过程中存在能量损失，因此泵的实际和流量较理论低，而输入功率又比理论值高，有泵的总效率： 轴 轴电电转 式中——泵的有效功率，kW ——流量，m3/s ——扬程，m ——流体密度，kg/ m3 N轴——泵轴输入离心泵的功率，kW N电——电机的输入功率，Kw η电——电机效率，取0.9 η转——传动装置的效率，取1.0 2. 孔板流量计孔流系书的测定 孔板流量计的结构如图1所示。 图1 孔板流量计构造原理 在水平管路上装有一块孔板，其两侧接测压管，分别与压力传感器的两端连接。孔板流量计是根据流通通过锐孔的节流作用，使流速增大，压强减小，造成孔板前后压差作为测量依据。若管路的直径为d 1，锐孔的直径为d 0，流体流经孔板后所形成缩脉的直径为d 2，流体的密度为ρ，孔板前测压导管截面处与缩脉截面处的速度和压强分别为u 1、u 2和p 1、p 2，根据伯努利方程，不考虑能量损失可得： 或 由于缩脉的位置随流速的变化而变化，缩脉处的截面积S 2难以知道，而孔口的面积已知，且测压口的位置不变，因此可以用孔口处的u 0代替u 2，考虑流体因局部阻力造成的能量损失，用校正系数C 校正后，有： 对不可压缩流体，根据连续性方程有： 整理得： 令 ，则可简化为： u d d 换热器性能综合测试 实验 第一章实验装置说明 第一节系统概述 一、装置概述 目前我国传热元件的结构形式繁多，其换热性能差异较大，在合理选用和设计换热器的过程中，传热系数是度量其性能好坏的重要指标。本装置通过以应用较为广泛的间壁式换热器（共有套管式换热器、螺旋板式换热器、列管式换热器和钎焊板式换热器四种）为实验对象，对其传热性能进行测试。。 二、系统特点 1.采用四种不同结构的换热器（分别为套管式换热器、螺旋板式换热器、列管式换热器和钎焊板式换热器）作为实验对象，对其进行性能测量。 2.实验装置可测定换热器总的传热系数、对数传热温差和热平衡误差等，并能根据不同的换热器对传热情况和性能进行比较分析。 3.实验装置采用工业现场的真实换热器部件，与实际应用接轨。 三、技术性能 1.输入电源：三相五线制 AC380V±10% 50Hz 2.工作环境：温度-10℃～+40℃；相对湿度＜ 85%(25℃)；海拔＜4000m 3.装置容量：＜4kVA 4.套管式换热器：换热面积0.14m2 5.螺旋板式换换热器：换热面积1m2 6.列管式换热器：换热面积0.5m2 7.钎焊板式换热器：0.144m2 8.电加热器总功率：＜3.5kW 9.安全保护：设有电流型漏电保护、接地保护，安全符合国家标准。 四、系统配置 1.被控对象系统：主要由不锈钢钢架、热水箱、热水泵、冷水箱、冷水泵、涡轮流量计、PT100温度传感器、板式 __________________________________________________ 换热器、列管式换热器、套管式换热器、螺旋板式换热器、冷凝器、电加热棒、电磁阀、电动球阀、黄铜闸阀以及管道管件等。 2.控制系统：主要由电源控制箱、漏电保护器、温度控制仪、流量显示仪、调压模块、开关电源以及开关指示灯等。 第二节换热器的认识 一、换热器的形式 能使热流体向冷流体传递热量，满足工艺要求的装置称为换热器。换热器的形式有很多，用途也很广泛。诸如为高炉炼铁提供热风的热风炉，就是一座大型蓄热式陶土换热器；热电厂锅炉上的高温过热器是以辐射为主的高温换热器，而省煤器是以对流为主的交叉流换热器；冶金工厂安装在高温烟道中的热回收装置常用片状管式、波纹管式、插件式等型式换热器；制冷系统上的冷凝器、蒸发器属于有相变流体的换热器，这类换热器无所谓顺流或逆流；内燃机的冷却水箱属于交叉流间壁式换热器的一种。 二、几种主要的换热器 1.列管式换热器（图1） 列管式换热器是目前化工及酒精生产上应用最广的一种换热器。它主要由壳体、管板、换热管、封头、折流挡板等组成。列管式换热器可以采用普通碳钢、紫铜或不锈钢进行制作。在进行换热时，一种流体由封头的连结管处进入，在管道中流动，从封头另一端的出口管流出，这称之管程；另-种流体由壳体的接管进入，从壳体上的另一接管处流出，这称为壳程。 列管式换热器有多种结构形式，常见的有固定管板式换热器、浮头式换热器、填料函式换热器及U型管式换热器。 2.螺旋板式换热器（图2） __________________________________________________换热器综合实验报告
