铝单板加工工艺流程：
1.设计并绘出其钣金件的零件图,又叫三视图.其作用是用图纸方式将其钣金件的结构表达出来.
2.绘制展开图.也就是将一结构复杂的零件展开成一个平板件.
3.开料，开料的方式有很多种,主要有以下几种方式:
1) 剪床开料.是利用剪床剪出展开图的外形长宽尺寸.若有冲孔、切角的，再转冲床结合模具冲孔、切角成形.（我公司剪床可加工的铝单板厚度为—6mm,钢板。长度4米以内，剪切原料超过*时需3到4人操作，板面抬平双手抓紧板材。）
2)．冲床开料.是利用冲床分一步或多步在板材上将零件展开后的平板件结构冲制成形.其优点是耗费工时短,效率高,可减少加工成本,在批量生产时经常用到.数控冲床在模具的配合下可以冲出一些特别形状的镂空效果，我公司所用的数控冲床H P-2500可加工宽度在1530以内的铝板。
3) ．数控雕刻机开料.数控雕刻机下料时首先要编写数控加工程序.就是利用编程软件,将绘制的展开图编写成数控加工机床可识别的程序.让其跟据这些程序一步一步的在一块铝板上,将其平板件的结构形状冲制出来.加工时要注意如何排版比较合理省料。我公司的数控雕刻机可加工范围为2m*的铝板。
3.冲孔.就是用冲床按图纸在铝板上冲出相应的孔位，以便组装时安装角码。加工时要注意孔位间距及孔位边距是否正确。
4.折弯.折弯就是根据图纸将2D的平板件,折成3D的零件.其加工需要有折床来完成操作.它也有一定的折弯顺序,其原则是对下一刀不产生干涉的先折,会产生干涉的后折.对于一些折弯比较发杂或者几个折弯太过靠近的情况可以用数控开槽机对某些折弯处进行开槽处理，然后折成需要的角度。折弯前要先测量开好的原料各边长度是否正确，折弯后用量角器测量各弯度是否正确。我公司数控折弯机可加工的铝单板厚度为—6mm,钢板-3mm。折弯机可以折出45度及45度以上的任意角度，?我公司几个型号的折弯机情况如下：型号机架内侧间距喉口深度最大折弯长度
MODEL RG-100 2550 400 3000
PBB160-4100 3600 400 4100
PBB110-4100 3600 400 4100
WC6CY-125/6000 4600 370 6000
卷板：就是把需要完成相应弧度的板材用数控卷板机进行加工。我公司的数控卷板机可加工出半径大于100mm弧度的卷板，可加工板材的最大宽度为4000mm.
5.焊接.焊接就是将多个铝材零件组焊在一起,达到加工的目的或是单个铝板的边缝焊接,以增加其强度.我公司铝单板的焊接用的是氩弧焊。当需加工出的铝板的结构比较复杂时可拆分为几部分，通过焊接打磨来达到最终效果。
6.组装.所谓组装就是将多个零件或组件（铝板、角码、加强筋等）按照一定的方式组装在一起，使之成为一个完整的料品。(其中需注意的就是对料件的保护,不可划碰伤.组装是一个料品完成的最后一步,若料件因划碰伤而无法使用,需返工重做,会浪费很多的加工工时,增加料品的成本.因此要特别注意对料件的保护。
喷涂车间喷涂工艺流程
我司车间铝材喷涂属于氟碳喷涂，具体流程如下：
前处理流程：的去油去污（酸洗大约10分钟）→水洗（过两道清水）→铬化（5分钟左右）→水洗（过两道清水）→100度烘干
喷涂流程：上钩（铝材悬挂于流水线上）→打磨去污→喷底漆→面漆→清漆→固化（在180℃-250℃之间烘烤20分钟左右）→质检→下货→用包装膜包装
1．前处理的目的：在型材、板材进行喷涂前，工件表面要经过去油去污及化学处理，以产生铬化膜，增加涂层和金属表面结合力和防氧化能力，有利于延长漆膜的使用年限。有些铝材的某些部位禁止喷涂的要在此工序后在相应部位贴保护膜或胶带，喷涂完成后及时撕掉。
2．上钩：不同形状的铝材用相应的挂钩挂于流水线上，由于烤炉所能容纳的铝材长宽高规格分别不得超过 6m、、2m，所以要按适当角度挂好，并使其挂稳,。喷底漆前需观察铝材表面是否有污物，用砂纸打磨干净并用喷枪吹干净。
3．喷底漆：作为封闭底材的底漆涂层，其作用在于提高涂层抗渗透能力，增强对底材的保护，稳定金属表面层，加强面漆与金属表面的附着力，可以保证面漆涂层的颜色均匀性。
4．面漆：面漆涂层是喷涂层关键的一层，在于提供所需要的装饰颜色，使铝材外观达到设计要求，并且保护金属表面不受外界环境的侵蚀，防止紫外线穿透。大大增强抗老化能力，面漆涂层是喷涂中最厚的一层漆层。
5．清漆：主要目的是更有效地增强漆层抗外界侵蚀能力，保护面漆涂层，增加面漆色彩的金属光泽，外观更加颜色鲜明，光彩夺目。
6．固化处理：三次喷涂后的进入固化炉处理，固化温度一般在180℃-250℃之间，固化时间为20分钟左右
7．质检：质量检验应按检验标准。观察表面有无划伤或杂斑附着，用色差仪检测产品颜色是否达标，并检测漆层厚度是否达标。
8. 下钩：下钩时注意小心将喷涂好的铝材从钩上取下，放在运货车上时，漆面对漆面，背面对背面，防止喷涂层被划伤
9.包装：包装组将喷涂好的铝材运到指定位置用包装膜将漆面包好，每个角上用胶带固定上一块纸皮，堆放时同样漆面对漆面，背面对背面，防止漆面破损。
铝单板干挂 铝单板干挂我施工单位编制了施工流程及方案如下: 1、施工工艺流程 2、操作工艺 2.1施工准备 (1)设计图纸和现场实测尺寸，确定铝单板支撑骨架的安装位置 (2)根据控制轴线，水平标高线，弹出铝单板安装的基准线(包括纵横轴线和水准 线)。
(3)安装固定骨架的连接件。骨架横竖杆件是通过连接件与结构固定的，而连接件 与结构之间，通过焊接固定。 (4)固定骨架、安装骨架位置要准确，结合要牢固。 2.2、框架龙骨安装 1、根据铝单板规格要求，将横、竖框架龙骨的具体位置。高层建筑需用经纬仪控制校正，要求横平竖直。 2、竖向框架龙骨位置两侧，按中距450—500mm 打入钢制膨胀螺栓将50x50x5mm 镀锌角钢固定其上，要求位置准确。 3、竖框架龙骨采用50x50x5mm 热镀锌角钢，竖向框架龙骨满焊固定于钢角码上。横向框架龙骨L50x50x5mm 角钢固定于竖向龙骨上，板材横向尺寸大于1500mm 时，按竖向框架龙骨固定方法固定，要求结合牢固。 龙骨安装完毕后，应通知监理、建设单位进行隐蔽工程验收记录，验收合格后方可进入下道工序的施工。 2.3、铝单板连接及安装 2.3.1、铝单板安装 将加工好的铝单板板块安装，具体安装方法为：用M6*25 不锈钢螺栓将铝单板上的角铝固定在框架龙骨上，两块铝单板之间应留出15mm 缝隙。 2.3.2 耐候胶施注 ( 1)铝单板组件安装完毕后须用耐候密封胶嵌缝以保证铝单板幕墙的气密性和水密性。( 2)注胶前应检查所用胶的生产产家、生产日期、合格证、有效期等，并做好记录。( 3)施工前应对注胶区域进行清洁，应保证缝内无水、油渍、灰尘等杂物；清洗时可用丙酮作清洗剂。 ( 4)铝单板的密封槽口底部应用聚乙烯发泡材料填塞。 (6)耐候硅酮密封胶的施工厚度应控制在3.5mm与4.5mm之间，施工宽度不应小于施工厚度的2 倍，一般施工宽度为15MM。 ( 7)缝内注胶应密实，胶缝应饱满、平直、光滑，不得有气泡等缺陷。 3、施工方法和注意事项 施工方法：根据设计图纸，现场测量尺寸，由技术员现场亲自指导定位、放线，并复查放线，确保放线准确无误。
钣金件工艺 机加工生产加工工艺 钣金车间工艺要求流程 （1）钣金车间可根据图纸剪板下料，在相应位置冲孔和剪角剪边。以前工序完成后进行折弯加工；第一步必须进行调整尺寸定位，经检查后进行下一步折弯工艺。折弯后经检查合格组焊；组焊要求必须在工装和模型具下进行组焊。根据图纸要求焊接深度和点处焊接。焊点高度不得超过设计要求、焊机工艺要求；2mm以下必须用二氧化碳保护焊和氩弧焊接。不锈钢板必须用氩弧焊。焊接件加工成形后进行校整，经检查符合图纸要求后进行下一步打磨拉丝。打磨必须以
量角样板进行打磨，不得有凸出和凹缺。拉丝面光吉度必须按图纸要求进行。 （2）外协碳钢件表面处理喷漆工艺要求：喷沙或氧化面积不得小于总面积的95％，除去沙和氧化液进行表面防锈喷漆和电镀处理。经底部处理后再进行表漆加工，表漆加工必须三次进行完成。喷塑厚度不得小于0.35mm。钣金件经检验合格后进厂入半成品库待装。 （3）入库件摆放要求：小件要求码齐入架存放。大件必须有间隔层，可根据种类整齐存放。 机加件加工流程： （1）机加工件工艺要求；原材料进厂由质检部进行检验，根据国家有关数据进行检测，进厂材料必须检测厚度、硬度、和其本几何尺寸。 （2）下料；根据图纸几何尺寸加其本加工量下料，不得误差太大。 （3）机床加工；根据零件图纸选择基本定位面进行粗加工、精加工，加工几何尺寸保留磨量。 （4）铣床加工；根据零件图纸选择基本刀具装入刀库，在加工过程中注意更换刀库刀具，工件要保整公差。 （5）钳工；机加件加工完成后根要求进行画线钳工制做，在加工过程中必须用中心尖定位。大孔首先打小孔定位再用加工大孔。螺纹加工要在攻丝机进加工，不得有角度偏差。螺纹孔加工后螺栓要保
铝单板干挂工程施工工艺及质量验收 一、铝单板干挂安装施工 （一）测量 （1）根据土建提供的轴线和标高为依据，进行复测工作。各准点之间应成90度夹角并呈闭合状态。准点间联线距离用50米钢卷尺测量，相对误差控制在±5mm。 （2）高度测量：用水准仪从±0.000为基准，测出各楼层周长边的平整度，用水平尺测出各预埋件的横向和纵向水平度。 （3）轮廓线测量：依据设计图纸标定的建筑结构各轴线与外经和尺寸的关系，分别用经纬仪的水平度盘确定出控制干挂铝单板墙内经周长的处于同一垂直面的二级矩形基准点控制网络及其连线的距离，基准点分投用准直仪天顶法作出，基准点的垂直误差控制在直径为5mm的投影范围内。 （4）根据测量结果如与设计院提供的图纸数据差异较大或超过正常的允许误差范围，提出整修意见，以利采取有效措施，使施工前期的测量工作落实到位。（5）提交的复测报告经审核后交我公司设计部门进行设计、制图、提交建设方、监理、总协调方及有关权威部门进行审核，确认与盖章，最终确定现场施工安装方案与计划，以便工程按期实施。 （6）放线在施工安装前根据所审定通过的设计图及现场施工安装图，对现场各单位品种进行分格及定位的放线工作，定位的目的是提供给施工安装人员一个安装基准，以确保施工过程中产品安装的质量。 （7）干挂铝单板的安装自下而上，按垂直分格面及进出控制点施放锤直分格线，用钢丝中联固定，每层为一固定点。 （二）放线：对整个建筑物测量结构之后，接着便进行施工放线。首先根据施工图外墙立面分格，检查分格图上累计面板的尺寸是否与现场建筑物墙面尺寸相符，尺寸在我们预计的调整范围内为合格，若有偏差应协同甲方、总协调方一并研究并交付总协调方作相应的处理。仔细核验分格图及节点大样，确定干挂铝单板的结构尺寸。确定面板与接面的结构尺寸，并统计整个平面中转折相接面的数量，再确定放线的起点。放线分格直线，各部分以图纸所示基准线为放线的起始
工艺手册 02.01.01铝板加工工艺流程 02.01.01铝板加工工艺流程 各工序加工要领：◆（一）接单： ①操作者接到加工单后，必须理解其图意，复查其图所指各数据是否与单相关数据相吻合。 ②在吻合条件下，再进行材料计划及办理其领料手续。 （二）领料： ①按单所指领用材料型号、规格、色泽由库房员认可签字后，按单数量核实后领料。 ②出库搬运，多则吊车；少则人工，运到切割机前待切割。 （三）切割： ①用进口切割机切割复合板时先将定位器调到所需的尺寸，先切一小点后，复核尺寸是否与需要尺寸相符合，相符时开始切割，反之进行调整，直至符合为止。 ②复合板切割时，切割方向一定要从左向右、从上至下，不准反切，板块饰面必须向上，两人共同切割时，必须采用简易手式或口令表示可以切割，其一操作员才能踩下离合器。 ③切割完毕要检查所剪板块数据是否与加工单相吻合，误差允许±1.0mm。 ④将板块轻放于清洁平台，避免板块饰面受损。 （四）刨槽： ①首先复核切割板块数据采用材料是否符合加工单要求。 ②刨槽时，必须将加工单图意作再次分析、确认、定型。 ③操作此项必须要求一人负责控制，刨槽方向要从左向右，从上至下，不准反切，力度一定要足够且平稳，要使定位轮与复合板贴紧，否则槽深浅不一致。 ④刨槽时先调整显示器至需要的尺寸，试开时，采用一小块复合板作刨槽调试，调试效果必须按复合板刨槽要求中，刨槽深度必须保证饰背面聚乙稀厚度在 0.3mm~0.5mm之间,刨槽口宽在3mm~4mm之间，不得影响背面饰面外观，槽的位置尺寸误差允许±0.5mm。 ⑤刨槽完毕要轻放，避免饰面受损。 （五）切角： 1 工艺手册 02.01.01铝板加工工艺流程
目录
一编制依据： 1.1. 施工图纸； 1.2. 施工组织设计； 1.3. 引用现行的规范、规程和标准； 1.3.1.国标； 1.3. 2.地标；
1.4.建筑安全生产、文明施工技术规范、规程、标准；
1.5. 设计交底、图纸会审记录、变更洽商、备忘录； 1.6. 设计工作联系单、甲方工作联系单、监理通知、监理例会记录； 二、工程概况： 2.1、工程概况： 解放军第三〇七医院新建医疗综合楼位于丰台区东大街8号院内，总建筑面积49500㎡，地下二层，主楼地上十四层，裙楼地上四层，主楼檐高62.55m 全楼东西长76.9m,全楼南北长115.9m。抗震等级地下为三级其他为一级，设防裂度8度，耐火等级一级；设有扶梯2部、电梯11部、楼梯7个。 2.2、施工部位： 本工程铝单板墙面主要用于A区地下一层及地上医疗设备用房内。 2.3、分项工程难点与特点： 2.3.1. 该工程质量标准高，公司确定该工程争创鲁班奖工程，作为面层最终作法的铝单板墙面工程质量要求就尤为重要。 2.3.2. 该工程要求顶板与墙面通缝，整体布置完整，线条流畅；墙饰面中强、弱电及通风设备面板安装对房间与版面要居中对称，这对工程难度增加，势必造成质量不好控制。但是质量控制好也会成为该工程的一个特点、亮点。 2.3.3. 该工程使用房间多，布局不同，分项工程交叉现象多，所以会造成各设备面板布局难排问题,既要满足规范设计及使用要求,又要 美观, 这就需对节点部位提前研究确定做法和整体排版，确保施工质质量 三、施工准备： 3.1、技术准备： 3.1.1. 技术负责人组织管理人员对图纸进行自审，提前做好对变更洽商的熟
铝单板加工工艺流程： 1.设计并绘出其钣金件的零件图,又叫三视图.其作用是用图纸方式将其钣金件的结构表达出来. 2.绘制展开图.也就是将一结构复杂的零件展开成一个平板件. 3.开料，开料的方式有很多种,主要有以下几种方式: 1) 剪床开料.是利用剪床剪出展开图的外形长宽尺寸.若有冲孔、切角的，再转冲床结合模具冲孔、切角成形.（我公司剪床可加工的铝单板厚度为0.5—6mm,钢板0.5-3mm。长度4米以内，剪切原料超过1.2m*2.4m时需3到4人操作，板面抬平双手抓紧板材。） 2)．冲床开料.是利用冲床分一步或多步在板材上将零件展开后的平板件结构冲制成形.其优点是耗费工时短,效率高,可减少加工成本,在批量生产时经常用到.数控冲床在模具的配合下可以冲出一些特别形状的镂空效果，我公司所用的数控冲床HP-2500可加工宽度在1530以内的铝板。 3) ．数控雕刻机开料.数控雕刻机下料时首先要编写数控加工程序.就是利用编程软件,将绘制的展开图编写成数控加工机床可识别的程序.让其跟据这些程序一步一步的在一块铝板上,将其平板件的结构形状冲制出来.加工时要注意如何排版比较合理省料。我公司的数控雕刻机可加工范围为2m*3.5m的铝板。 3.冲孔.就是用冲床按图纸在铝板上冲出相应的孔位，以便组装时安装角码。加工时要注意孔位间距及孔位边距是否正确。 4.折弯.折弯就是根据图纸将2D的平板件,折成3D的零件.其加工需要有折床来完成操作.它也有一定的折弯顺序,其原则是对下一刀不产生干涉的先折,会产生干涉的后折.对于一些折弯比较发杂或者几个折弯太过靠近的情况可以用数控开槽机对某些折弯处进行开槽处理，然后折成需要的角度。折弯前要先测量开好的原料各边长度是否正确，折弯后用量角
中港技术大讲堂 之幕墙铝单板的特点及施工工艺 阅读前言 中港金属作为一家专业生产幕墙铝板的厂家，拥有10多年丰富的幕墙铝板生产经验，并娴熟地掌握了幕墙铝板各种样式的安装方法及技术解决方案，为了让大家能够简单的了解幕墙铝板的特点、安装方法及步骤，特分享此文章，希望能够带来一点帮助。 铝单板系金属幕墙的第二代产品，采用优质铝合金面板作为基材，辅以先进的数控加工技术，确保板材在加工后平整不变形，在安装后能抵抗各种外力。铝板表面采用氟碳漆喷涂，保证色泽均匀，抗紫外线辐射，抗氧化，超强耐腐蚀。把建筑装饰成设计师所想表达的豪华气派或高尚典雅。 随着我国经济的高速发展，铝单板幕墙在大中城市的公共建筑、高档办公楼、商住综合体、轨道交通、标志性建筑中得到越来越广泛的应用。中港金属也随着市场的需求逐步研发和生产了包括铝单板、铝蜂窝板、双曲铝板、仿木纹，仿石纹铝板、保温铝板、幻彩铝板和内装天花、方通等全系列的内外装铝单板产品线。
1 特点 1.1铝单板幕墙构造 铝单板幕墙主要由面板、加强筋、挂耳等组成。一般面板四周折20mm宽的折边；挂耳与面板主要用抽芯铆钉连接，面板通过挂耳与骨龙相连；面板背面焊有螺栓、通过螺栓把加强筋和面板连接起来，形成一个牢固的整体，加强筋起到增加铝单板刚性的作用，保证铝单板在长期使用中的抗风压特性和平整性。其构造如图所示： 1.2铝单板幕墙的特点 （1）轻量化、刚性好、强度高；
（2）不燃烧性、防火性佳； （3）最佳的耐候性能和抗紫外线、优异的耐酸、耐碱性能，在室外正常条件下，不退色保质期限为10年； （4）加工工艺性好、可加工成平面、弧形面和球形面； （5）适用于各种复杂的形状、不易沾污、便于清洁、保养； （6）铝单板面层采用氟碳涂层，色彩可选性广、装饰效果极佳； （7）易于回收、无污染、利于环保。 2 适用范围 建筑外立面幕墙、柱梁、阳台、窗户、雨棚、隔板、室内装饰、广告标志牌、车辆、家具、展台等等。 3 工艺原理 3.1现场复尺、绘制铝板加工图 根据外立面效果图，分块编号进行复尺、绘制铝板加工图。 3.2工厂加工 铝单板生产分为两大步骤：第一步是钣金加工。这个过程主要是通过对平板经过裁剪、折边、弯弧、焊接、打磨等工序，把铝单板加工成施工所需的形状和尺寸。第二步就是喷涂。喷涂就是在加工好的钣金上喷涂油漆。喷涂前对半成品进行脱脂、水洗、钝化、烘干。喷涂一般采用三喷一烤、表面采用进口或国产优质氟碳漆（氟树脂含量≥70%）。 3.3现场安装 铝单板安装应按板块分配图上板号安置就位，胶缝部位安装角码组装好，并检查相邻两块板角码是否错开，试装检查其水平度、垂直度，然后用不锈钢螺栓装配，试固定在主副龙骨上，调整横竖缝间隙符合要求再固定。 4 工艺流程及操作要点 4.1 工艺流程 外墙铝单板幕墙安装施工工艺流程详见图4.1。
机械加工工艺流程详解 1.机械加工工艺流程 机械加工工艺规程是规定零件机械加工工艺过程和操作方法等的工艺文件之一，它是在具体的生产条件下，把较为合理的工艺过程和操作方法，按照规定的形式书写成工艺文件，经审批后用来指导生产。机械加工工艺规程一般包括以下内容：工件加工的工艺路线、各工序的具体内容及所用的设备和工艺装备、工件的检验项目及检验方法、切削用量、时间定额等。 1.1 机械加工艺规程的作用 (1)是指导生产的重要技术文件 工艺规程是依据工艺学原理和工艺试验，经过生产验证而确定的，是科学技术和生产经验的结晶。所以，它是获得合格产品的技术保证，是指导企业生产活动的重要文件。正因为这样，在生产中必须遵守工艺规程，否则常常会引起产品质量的严重下降，生产率显著降低，甚至造成废品。但是，工艺规程也不是固定不变的，工艺人员应总结工人的革新创造，可以根据生产实际情况，及时地汲取国内外的先进工艺技术，对现行工艺不断地进行改进和完善，但必须要有严格的审批手续。 (2)是生产组织和生产准备工作的依据 生产计划的制订，产品投产前原材料和毛坯的供应、工艺装备的设计、制造与采购、机床负荷的调整、作业计划的编排、劳动力的组织、工时定额的制订以及成本的核算等，都是以工艺规程作为基本依据的。 (3)是新建和扩建工厂（车间）的技术依据 在新建和扩建工厂（车间）时，生产所需要的机床和其它设备的种类、数量和规格，车间的面积、机床的布置、生产工人的工种、技术等级及数量、辅助部门的安排等都是以工艺规程为基础，根据生产类型来确定。除此以外，先进的工艺规程也起着推广和交流先进经验的作用，典型工艺规程可指导同类产品的生产。 1.2 机械加工工艺规程制订的原则 工艺规程制订的原则是优质、高产和低成本，即在保证产品质量的前提下，争取最好的经济效益。在具体制定时，还应注意下列问题： 1)技术上的先进性在制订工艺规程时，要了解国内外本行业工艺技术的发展，通过必要的工艺试验，尽可能采用先进适用的工艺和工艺装备。 2)经济上的合理性在一定的生产条件下，可能会出现几种能够保证零件技术要求的工艺方案。此时应通过成本核算或相互对比，选择经济上最合理的方案，使产品生产成本最低。
铝单板施工工艺 一、施工准备： 1、技术准备： 编制轻钢骨架铝单板顶棚工程施工方案，并对工人进行书面技术及全交底。 2、材料要求： 1）轻钢龙骨按荷载分为上人和不上人两种。 2）轻钢龙骨骨架主件为大、中、小龙骨；配件有吊挂件、连接件、插接件。 3）零配件：有吊杆、膨胀螺栓、铆钉。 4）按设计要求可选用各种罩面板，其材料品种、规格、质量应符合设计要求。 5）质量要求： 轻钢龙骨断面规格尺寸允许偏差（单位：mm）项目优等品一等品合格品长度L+30,-10 覆面龙骨截面尺寸尺寸AA≤30±1.0 A>30±1.5 尺寸B±0.3±0.4±0.5 其他龙骨断面尺寸尺寸A±0.3±0.4±0.5 尺寸BA≤30±1.0A>30±1.5 轻钢龙骨角度允许偏差
′15o1±10-18）优等品一等品合格品mm成型角的最短边尺寸（． ±1o30′±2o00′>18±1o00′±1o15′±1o30′ 轻钢龙骨外观、表面质量（单位：g/m2） 缺陷种类腐蚀、损坏黑斑、麻点优等品一等品合格品不允许无较严重腐蚀、损坏黑斑、麻点，面积不大于1cm2的黑斑每米长度内不多于5处项目优等品一等品合格品双面镀锌量12010080 3、作业条件： 1）吊顶工程在施工前应熟悉施工图纸及设计要求。 2）吊顶工程在施工前应熟悉现场；施工前应按设计要求对房间的净高、洞口标高和吊顶内的管道、设备及其支架的标高进行交接检验；对吊顶内的管道、设备的安装及水管试压进行验收。 3）吊顶工程在施工中应做好各项施工纪录，收集好各种有关文件；进场验收记录和复验报告、技术交底纪录；材料的产品合格证书、性能检测报告 4）安装面板前应完成吊顶内管道和设备的调试及验收。 二、关键质量要点： 1、材料要求： 金属板面层涂饰必须色泽一致，表面平整，几何尺寸误差在允许范围内，宜负误差。 2、技术关键要求： 弹线必须准确，经复验后方可进行下道工序，金属板加工尺寸必须准确，安装时拉通线。
铝单板吊顶施工方法 (1)1、施工准备 (2)1）材料要求 (3)（1）龙骨为角镀锌钢龙骨、槽镀锌钢龙骨，铝单板、龙骨外观、表面 质量须达到优等品要求。（要求见后附表） (4)顶棚装饰工程龙骨外观、表面质量单位：g/m2 (24)2）作业条件 (25)（1）吊顶工程在施工前应熟悉施工图纸及设计说明。 (26)（2）吊顶工程在施工前应熟悉现场。 (27)（3）施工前应按设计要求对房间的净高、洞口标高和吊顶内的管道、 设备及其支架的标高进行交接检验。 (28)（4）对吊顶内的管道、设备的安装及水管试压进行验收。 (29)（5）吊顶工程在施工中应做好各项施工记录，收集好各种有关文件。 (30)（6）材料进场验收记录和复验报告，技术交底记录。 (31)（7）安装时室内湿度不宜大于70%。 (32)2、操作工艺 (33)1）施工顺序
(34)施工准备——预检顶内各隐蔽项目——找平放线——安装吊杆——安 装反支撑或转换层--安装孔角龙骨——安装J槽龙骨——拉线校正平直——安装铝单板。 (35)2）施工要点 (36)（1）施工准备：首先确定施工部位，测量设计标高和实际标高是否相 符，如果天棚标高受其他设施影响，即交报技术负责人落实解决。根据确认下来的准确的1M线，在墙面上弹确定后的标高线。 (37)（2）吊杆采用钢筋吊杆，吊杆间距800-1000mm,固定吊杆的膨胀螺栓 螺栓应完全拉紧，不能松动。吊杆距主龙骨端部距离不得大于300mm，当大于300mm时，应增加吊杆。当吊杆与设备相遇时，应调整并增设吊杆。 (38)（3）由于吊杆长度超过1500mm,在安装龙骨前设置反支撑或转换层。 (39)（4）安装龙骨前，应按设计要求对房间净高、洞口标高和吊顶内管道、 设备及其支架的标高进行交接检验。并通过熟悉图纸，与各方交底，掌握天棚上的灯具、疏散音箱、空调出（回）口、喷淋头、消防探头的具体位置，使主龙骨在吊放时尽量避开。 (40)（5）重型灯具及其他重型设备严禁安装在吊顶工程的龙骨上。 (41)（6）龙骨材质符合规范和设计要求，龙骨光滑平直，镀层饱满。 (42)（7）安装孔角龙骨时应起拱，一般为短跨的1/200（10m跨内水平线 上中心提升1公分高），墙边第一根孔角龙骨距墙壁边缘≤200mm（排列到最后离墙距离超过200mm时应增加一根）接头要错开，不可与相邻龙骨接头在一条直线上，吊杆的方向也要错开，避免孔角龙骨向一边倾倒。 (43)（8）安装完孔角龙骨后，按照铝单板宽度确定J槽龙骨间距，用Ф6*16 镀锌钢螺丝J槽龙骨将固定在孔角龙骨。 (44)（9）安装L型铝边角，与墙体用塑料胀管自攻螺钉固定，固定间距 300MM。 (45)（10）安装饰面板：安装饰面板前应完成吊顶内管道和设备的调试及 验收、办理隐蔽验收手续。饰面板与龙骨应连接紧密，平面需平整，不得有不平，翘曲现象。饰面板安装方式见后附节点图。

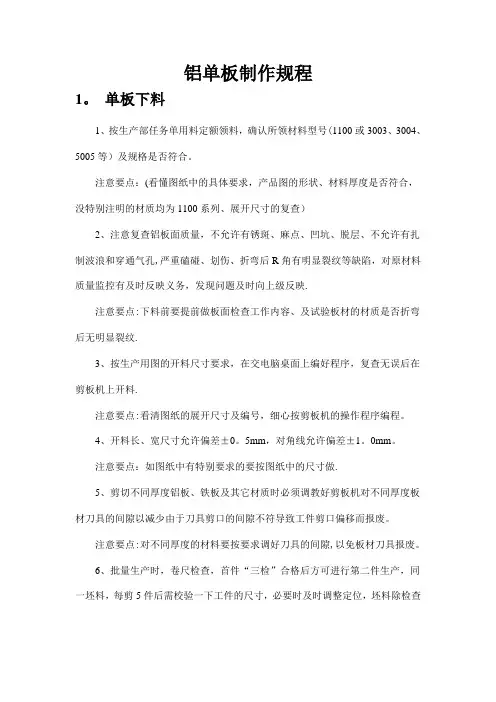

铝单板制作规程 1.单板下料 1、按生产部任务单用料定额领料，确认所领材料型号（1100或3003、3004、5005等）及规格是否符合。 注意要点：(看懂图纸中的具体要求，产品图的形状、材料厚度是否符合，没特别注明的材质均为1100系列、展开尺寸的复查) 2、注意复查铝板面质量，不允许有锈斑、麻点、凹坑、脱层、不允许有扎制波浪和穿通气孔，严重磕碰、划伤、折弯后R角有明显裂纹等缺陷，对原材料质量监控有及时反映义务，发现问题及时向上级反映。 注意要点：下料前要提前做板面检查工作内容、及试验板材的材质是否折弯后无明显裂纹。 3、按生产用图的开料尺寸要求，在交电脑桌面上编好程序，复查无误后在剪板机上开料。 注意要点：看清图纸的展开尺寸及编号，细心按剪板机的操作程序编程。 4、开料长、宽尺寸允许偏差±0.5mm，对角线允许偏差±1.0mm。 注意要点：如图纸中有特别要求的要按图纸中的尺寸做。 5、剪切不同厚度铝板、铁板及其它材质时必须调教好剪板机对不同厚度板材刀具的间隙以减少由于刀具剪口的间隙不符导致工件剪口偏移而报废。 注意要点：对不同厚度的材料要按要求调好刀具的间隙，以免板材刀具报废。 6、批量生产时，卷尺检查，首件“三检”合格后方可进行第二件生产，同一坯料，每剪5件后需校验一下工件的尺寸，必要时及时调整定位，坯料除检查
开料图中标注尺寸外还应检查对角线尺寸及相关角度尺寸。（长度大于2000㎜时除量两端外还要测量中间尺寸，确保板的平直度） 注意要点：两人用的卷尺要进行校正，特殊产品要用大卡尺检验确保尺寸的精确度，超长产品确保平直度。 7、开每一张原材料时一定要弄清先后顺序，一般剪裁铝板应奉行先大后小规格操作次序，可使在万一错漏有补救机会。 8、每一件坯料剪载完后，选板面较差的为非面，在非喷涂面一端右下方边距约200㎜×200㎜按规定作好标识写好或（先用原写好编号、工程名称、数量、按序号贴好）字体要求清楚整齐。 注意要点：看懂图纸中产品的形状，确保贴的编号、工程名称、数量在成品后能看清，特殊产品冲孔、双面喷涂的要按图纸中要求贴或挂牌。 9、坯料不允许落地，要轻拿轻放，按规定区域非面朝上放置在平台或小车上，避免在搬运过程中造成磕碰，划伤。 10、按定额规定将剪下的余料妥善保管或退仓保存。 11、做好相关的记录和确认数据的准确性 2.单板划线切角 1、确认坯料规格、标识、熟悉开料图复查检验是否与图纸展开尺寸相符及产品图工艺要求后章进行操作。 2、按图中规定开角位置，开角形状，调整模具方向及定位，在冲床（压力机、数控冲床）上切角，切角不宜过大也不宜过小要适当。 3、转角板蹭折线部位切角，其角分线与折弯线共线；切角角度与产品折弯内角之和为1800。
外墙铝单板幕墙施工工法 前言 铝单板系金属幕墙中的第二代产品,采用优质铝合金面板为基材，先进的数控折弯技术,确保板材在加工后能平整不变形,在安装过程中抗外力性能超群。表面涂层采用氟碳喷涂涂料，保证表面色泽均匀，抗紫外线辐射,抗氧化，超强耐腐蚀。把建筑装饰成设计师所想表达的豪华气派或高尚典雅。 目前为止,铝单板幕墙装修仅在大中城市的高档办公楼、标志性建筑中应用,但由于其造价较高，至今仍没有大面积使用，随着我国经济高速发展,铝单板幕墙装修必将得到广泛应用。为了给铝单板幕墙安装施工提供有力的技术支持,特编制本施工工法。 1 特点 １.１铝单板幕墙构造 铝单板幕墙主要由面板、加强筋、挂耳等组成。一般面板四周折20mm宽的折边；挂耳与面板主要用抽芯铆 钉连接,面板通过挂耳与 骨龙相连；面板背面焊有 螺栓、通过螺栓把加强筋 和面板联系起来,形成一 个牢固的整体，加强筋起 到增加铝单板刚性的作用, 保证铝单板在长期使用中 的抗风压特性和平整性。 其构造见图1.1。 1.２铝单板幕墙的特 点加强筋 挂耳折边 图1.1铝单板构造
(1)轻量化、刚性好、强度高; (3）最佳的面耐候性能和抗紫外线、优异的耐酸、（２)不燃烧性、防火性佳;? 耐碱性能在室外正常条件下，不退色保质期限为15年；?(4）加工工艺型好、可加工成平面、弧形面和球形面; (5）适用于各种复杂的形状、不易沾污、便于清洁、保养；?（6）铝单板面层采用氟碳涂层，色彩可选性广、装饰效果极佳; (7)易于回收、无污染、利于环保。? ２适用范围 建筑幕墙、柱梁、阳台、隔板包饰、室外装饰、广告标志牌、车辆、家具、展台。 3 工艺原理 3．1现场复尺、绘制铝板加工图 根据外立面效果图，分块编号进行复尺、绘制铝板加工图。 3.2工厂加工 喷涂生产铝单板分为两大步骤：第一步是钣金加工。这个过程主要是通过对平板经过裁剪、折边、弯弧、焊接、打磨等工序，把铝单板加工成施工所需的形状和尺寸。第二步就是喷涂。喷涂就是在加工好的钣金上喷涂油漆。喷涂前对半成品进行脱脂、水洗、表调、化学转化膜、水洗、烘干。喷涂一般采用三喷一烤、氟碳面漆采用进口原料（氟碳含量≥7５%)。 3.３现场安装 铝单板安装应按板块分配图上板号安置就位,明胶缝部位安装角码组装好,并检查相邻两块板角码是否错开,试装检查其水平度、垂直度,然后用不锈钢螺栓装配，试固定在主副龙骨上，调整横竖缝间隙符合要求再固定。 ４工艺流程及操作要点 ４.1 工艺流程 。 4.２操作要点 4.２.1 施工准备
02.01.01铝板加工工艺流程 ?各工序加工要领： （一）接单： ①操作者接到加工单后，必须理解其图意，复查其图所指各数据是否与单相关数据相吻合。 ②在吻合条件下，再进行材料计划及办理其领料手续。 （二）领料： ①按单所指领用材料型号、规格、色泽由库房员认可签字后，按单数量核实后领料。 ②出库搬运，多则吊车；少则人工，运到切割机前待切割。 （三）切割： ①用进口切割机切割复合板时先将定位器调到所需的尺寸，先切一小点后，复核尺寸是否与需要尺寸相符合，相符时开始切割，反之进行调整，直至符合为止。 ②复合板切割时，切割方向一定要从左向右、从上至下，不准反切，板块饰面必须向上，两人共同切割时，必须采用简易手式或口令表示可以切割，其一操作员才能踩下离合器。 ③切割完毕要检查所剪板块数据是否与加工单相吻合，误差允许土 1.0mm。 ④将板块轻放于清洁平台，避免板块饰面受损。 （四）刨槽： ①首先复核切割板块数据采用材料是否符合加工单要求。 ②刨槽时，必须将加工单图意作再次分析、确认、定型。 ③操作此项必须要求一人负责控制，刨槽方向要从左向右，从上至下，不准反切，力度一定要足够且平稳，要使定位轮与复合板贴紧，否则槽深浅不一致。 ④刨槽时先调整显示器至需要的尺寸，试开时，采用一小块复合板作刨槽调试，调试效 果必须按复合板刨槽要求中，刨槽深度必须保证饰背面聚乙稀厚度在0.3mm~0.5mm之间,刨槽口宽在3mm~4mm之间，不得影响背面饰面外观，槽的位置尺寸误差允许土0.5mm。 ⑤刨槽完毕要轻放，避免饰面受损。 （五）切角:
必须按图位置，在冲角机上冲切，切角不允许超过刨槽中心线。 （六）折弯： ①注意不能反复折弯，避免疲劳破坏，最多折弯两次，尺寸允许误差土 1.0mm。 ②折弯后，用壁纸刀背轻划复合板折弯的保护膜，注意不能划伤板面，位置距折弯处4mm 左右，然后撕下保护膜。 （七）组板、加筋： ①用异丙醇/水混合物（1:1）或二甲苯清洁复合板、附框、加强筋与3M 胶带粘结处。 ②3M胶带与附框、加强筋首先粘结，操作时，不得用手或其它物品接触撕膜后的3M 胶带及清洗过的表面。 ③将粘有3M 胶带的附框坐入复合板盒板内，用手或胶锤轻击附框，使复合板弯边进入附框勾槽内，使3M 胶带与复合板粘结牢固，复合板折边接缝间隙小于0.4mm。 ④按设计图要求，用钻孔模板钻孔，抽芯铆钉间距离为350mm，排孔方式从两端向中间排，然后，安装自攻钉或抽芯铆钉。 ⑤加强筋与复合板贴合紧密，加强筋的两端与复合板折边交接处，采用自攻钉或抽芯铆钉，注意不能损伤板块饰面。 （八）复检： ①组装板块长、宽尺寸允许偏差土 1.5mm；对角线尺寸允许偏差w 2.5mm；板块厚度土 0.5mm；转角板角度允许偏差土0.5°，超过此数据为不合格产品。 ②复核各加工工序是否按要求进行，所加工的效果是否合格。 （九）入库： 检验合格后，饰面与饰面对放，并与水平成80°倾斜放在指定成品架上。注意搬运时，板块不能平抬，要求侧起搬运，避免板块变形。 ?说明： A、使用3M胶带对温度的要求： ①T> 10° C,用4950胶带； ②0° C< T< 10° C,用4951 胶带； B、采用铝单板时，保证折弯部位的铝板厚度不小于2mm
南宁五象新区第四实验小学铝单板安装工程专项施工方案 编制单位：广西灿坤盛建设工程有限公司 编制人：李熙威严求明孙孙慧 日期： 2019.08.27
目录 1编制依据.................................................................................................................. 错误！未定义书签。2工程概况.................................................................................................................... 错误！未定义书签。3施工安排 (2) 4 施工进度计划 (3) 5 施工方法及工艺要求 (4) 6 工程质量管理及保证质量的措施 (7) 7 文明施工保证措施 (15) 8 工程验收 (17)
1 编制依据 序号名称编号 1《建筑工程施工质量验收统一标准》GB50300-2013 2《民用建筑工程室内环境污染控制规范》GB50325-2013 3《建筑装饰装修工程质量验收规范》GB50210-2011 4《建筑内部装修设计防火规范》 GB50222-2017 5 《钢结构工程施工及验收规范》JGJ102-2003 6 《建筑施工高处作业安全技术规范》JGJ80-2016 7 《施工现场临时用电安全技术规范》JGJ46-2015 8 甲方提供的原建筑设计图纸，外立面效果图 9 根据现场考察获得的实际情况 2 工程概况 一、工程概况 1、工程名称：南宁五象新区第四实验小学铝单板安装工程 2、工程地址：南宁五象新区凤凰路北侧 4、建设单位：南宁五象新区第四实验小学 5、工程规模：南宁五象新区第四实验小学铝单板安装工程共3944.04㎡（其中行政综合楼863.3㎡，食堂综合楼1737.14㎡，教学综合楼845.3㎡，地下室498.3㎡）。 二、材料说明 1、铝单板：材料规格为3.0厚穿孔铝单板。（详见设计标准） 2、Low-E，厚度以现场实际为准。 3、五金配件 (1)所有与铝单板相连接螺栓、螺丝、铁件等均做镀锌防腐处理。 (2)骨架采用热镀锌钢材型号40×40×1.2。 (3)后置埋板采用热镀锌钢板及角码。 4、以实现优良工程为目标，所购进材料配件须检查确认合格后方可使用，所有材料均出具产品合格证，主要材料还须出具质量保证书及必需的检验报告。及资料管理收集整理工作。
02.01.01铝板加工工艺流程 ◆各工序加工要领： （一）接单： ①操作者接到加工单后，必须理解其图意，复查其图所指各数据是否与单相关数据相吻合。 ②在吻合条件下，再进行材料计划及办理其领料手续。 （二）领料： ①按单所指领用材料型号、规格、色泽由库房员认可签字后，按单数量核实后领料。 ②出库搬运，多则吊车；少则人工，运到切割机前待切割。 （三）切割： ①用进口切割机切割复合板时先将定位器调到所需的尺寸，先切一小点后，复核尺寸是否与需要尺寸相符合，相符时开始切割，反之进行调整，直至符合为止。 ②复合板切割时，切割方向一定要从左向右、从上至下，不准反切，板块饰面必须向上，两人共同切割时，必须采用简易手式或口令表示可以切割，其一操作员才能踩下离合器。 ③切割完毕要检查所剪板块数据是否与加工单相吻合，误差允许±1.0mm。 ④将板块轻放于清洁平台，避免板块饰面受损。 （四）刨槽： ①首先复核切割板块数据采用材料是否符合加工单要求。 ②刨槽时，必须将加工单图意作再次分析、确认、定型。 ③操作此项必须要求一人负责控制，刨槽方向要从左向右，从上至下，不准反切，力度一定要足够且平稳，要使定位轮与复合板贴紧，否则槽深浅不一致。 ④刨槽时先调整显示器至需要的尺寸，试开时，采用一小块复合板作刨槽调试，调试效果必须按复合板刨槽要求中，刨槽深度必须保证饰背面聚乙稀厚度在0.3mm~0.5mm之间,刨槽口宽在3mm~4mm之间，不得影响背面饰面外观，槽的位置尺寸误差允许±0.5mm。 ⑤刨槽完毕要轻放，避免饰面受损。 （五）切角：
必须按图位置，在冲角机上冲切，切角不允许超过刨槽中心线。 （六）折弯： ①注意不能反复折弯，避免疲劳破坏，最多折弯两次，尺寸允许误差±1.0mm。 ②折弯后，用壁纸刀背轻划复合板折弯的保护膜，注意不能划伤板面，位置距折弯处4mm 左右，然后撕下保护膜。 （七）组板、加筋： ①用异丙醇/水混合物（1:1）或二甲苯清洁复合板、附框、加强筋与3M胶带粘结处。 ②3M胶带与附框、加强筋首先粘结，操作时，不得用手或其它物品接触撕膜后的3M 胶带及清洗过的表面。 ③将粘有3M胶带的附框坐入复合板盒板内，用手或胶锤轻击附框，使复合板弯边进入附框勾槽内，使3M胶带与复合板粘结牢固，复合板折边接缝间隙小于0.4mm。 ④按设计图要求，用钻孔模板钻孔，抽芯铆钉间距离为350mm，排孔方式从两端向中间排，然后，安装自攻钉或抽芯铆钉。 ⑤加强筋与复合板贴合紧密，加强筋的两端与复合板折边交接处，采用自攻钉或抽芯铆钉，注意不能损伤板块饰面。 （八）复检： ①组装板块长、宽尺寸允许偏差±1.5mm；对角线尺寸允许偏差≤2.5mm；板块厚度± 0.5mm；转角板角度允许偏差±0.5°，超过此数据为不合格产品。 ②复核各加工工序是否按要求进行，所加工的效果是否合格。 （九）入库： 检验合格后，饰面与饰面对放，并与水平成80°倾斜放在指定成品架上。注意搬运时，板块不能平抬，要求侧起搬运，避免板块变形。 ◆说明： A、使用3M胶带对温度的要求： ①T＞10°C，用4950胶带； ②0°C≤T≤10°C，用4951胶带； ③环境温度低于0°C时，不准进行3M胶带粘结。 B、采用铝单板时，保证折弯部位的铝板厚度不小于2mm。
说明： 下料：采用数控火焰切割机、根据产品要求，编写下料程序，进行下料； 前机架组装 ( 一序组装 ) ：即机头组装，将下好料的各个单件、按照组装工艺，进行组装，点固焊接； 前机架焊接（填平焊接）：将机头按照焊接工艺规程，将开坡口的焊缝填 充平整； 前机架 UT：将机头按照焊接工艺规程，将开坡口的焊缝填充平整的焊缝，按照NB/T47013.3 进行超声波进行检测； 前机架焊接（盖面焊接）：将机头按照焊接工艺规程，将焊好的焊缝进行 加强角焊缝焊接； 一序校形：即对前机架按照工艺要求进行火焰矫正； 整机架组装 ( 二序组装 ) ：即后机架与机头组装，将下好料的各个单件、按照
整体组装工艺，进行组装，点固焊接； 整体焊接：按照焊接工艺规程，进行焊接； UT探伤：对整体机架要求们的探伤焊缝按照NB/T47013.3 进行超声波进行检测； 二序校形：即对整机架按照工艺要求进行火焰矫正； 热处理：按照热处理工艺，对机架进行去应力退火； 一次粗抛丸：对热处理后的机架，进行简单的喷砂处理，方便进行 MT检测和焊缝精修； 二次抛丸：按照抛丸要求，进行喷砂处理； 喷底漆：按照涂装工艺进行喷涂油漆 机加工：按照机加工工艺进行加工；
配焊：按照配焊工艺，对机架小件装配并焊接 局部手工抛丸：对机加工面进行局部喷砂处理 机架防腐：按照涂装工艺要求，进行喷漆处理 配装：将机舱附件按照装配工艺，进行装配及装箱 终检：检验根据要求，对整体机架按要求验收，达发货状态包装、入库：产品合格后，按照要求进行包装
下料 一序矫形 整体机架组装（二序组装） 一次粗抛丸 精修打磨 配焊 清理打磨 配装机座加工工艺流程图如下： 前机架组装 ( 一序组装 ) 前机架焊接 ( 盖面焊接 ) 整体焊接 热处理（去应力 退火） MT 探伤 机械加工 清洗 机座防腐 精品文档 前机架焊接 （填平焊接） 前机架 UT UT探伤 二序矫形 二次精抛丸 喷底漆 局部手工抛丸 补底漆

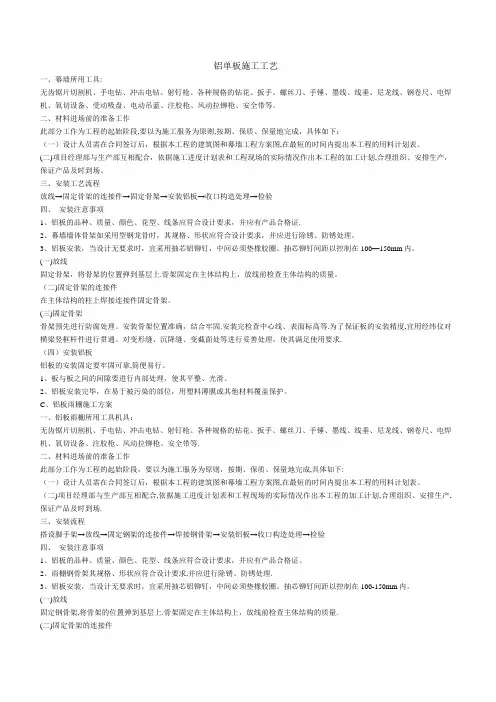

铝单板施工工艺 一、幕墙所用工具： 无齿锯片切割机、手电钻、冲击电钻、射钉枪、各种规格的钻花、扳手、螺丝刀、手锤、墨线、线垂、尼龙线、钢卷尺、电焊机、氧切设备、受动吸盘、电动吊蓝、注胶枪、风动拉铆枪、安全带等。 二、材料进场前的准备工作 此部分工作为工程的起始阶段，要以为施工服务为原则，按期、保质、保量地完成，具体如下： （一）设计人员需在合同签订后，根据本工程的建筑图和幕墙工程方案图，在最短的时间内提出本工程的用料计划表。 （二）项目经理部与生产部互相配合,依据施工进度计划表和工程现场的实际情况作出本工程的加工计划,合理组织、安排生产，保证产品及时到场。 三、安装工艺流程 放线→固定骨架的连接件→固定骨架→安装铝板→收口构造处理→检验 四、安装注意事项 1、铝板的品种、质量、颜色、花型、线条应符合设计要求，并应有产品合格证。 2、幕墙墙体骨架如采用型钢龙骨时，其规格、形状应符合设计要求，并应进行除锈、防锈处理。 3、铝板安装，当设计无要求时，宜采用抽芯铝铆钉，中间必须垫橡胶圈。抽芯铆钉间距以控制在100-150mm内。 (一)放线 固定骨架，将骨架的位置弹到基层上。骨架固定在主体结构上，放线前检查主体结构的质量。（二）固定骨架的连接件 在主体结构的柱上焊接连接件固定骨架。 （三）固定骨架 骨架预先进行防腐处理。安装骨架位置准确，结合牢固。安装完检查中心线、表面标高等。为了保证板的安装精度，宜用经纬仪对横梁竖框杆件进行贯通。对变形缝、沉降缝、变截面处等进行妥善处理，使其满足使用要求。 （四）安装铝板 铝板的安装固定要牢固可靠，简便易行。 1、板与板之间的间隙要进行内部处理，使其平整、光滑。 2、铝板安装完毕，在易于被污染的部位，用塑料薄膜或其他材料覆盖保护。 C、铝板雨棚施工方案 一、铝板雨棚所用工具机具： 无齿锯片切割机、手电钻、冲击电钻、射钉枪、各种规格的钻花、扳手、螺丝刀、手锤、墨线、线垂、尼龙线、钢卷尺、电焊机、氧切设备、注胶枪、风动拉铆枪、安全带等。 二、材料进场前的准备工作 此部分工作为工程的起始阶段，要以为施工服务为原则，按期、保质、保量地完成，具体如下： （一）设计人员需在合同签订后，根据本工程的建筑图和幕墙工程方案图，在最短的时间内提出本工程的用料计划表。 （二）项目经理部与生产部互相配合,依据施工进度计划表和工程现场的实际情况作出本工程的加工计划,合理组织、安排生产，保证产品及时到场。 三、安装流程
9.3.2铝单板吊顶施工方法及工艺要求 一、材料要求： 1、铝合金板：用于装饰工程的铝合金板，其品种和规格较多。从表面处理方法 分，有阳极氧化处理及喷涂处理。从常用的色彩分：有银白色、古铜色、金色等。从几何尺寸分：有条形板和方形板。条形板的宽度多为80～100mm，厚度多为0.5～1.5mm，长度6m左右。方形板包括正方形、长方形等。用于建筑物室内顶面，单 块面积一般较大，刚度和耐久性要求高，因而板要适当厚一些，甚至要加设肋条。从装饰效果分；有铝合金花纹板、铝质浅花纹板、铝及铝合金波纹板、铝及铝合 金压型板等。 2、骨架材料：是由横竖杆件拼成，主要材质为铝合金型材或型钢等。因型钢较便宜，强度高，安装方便，所以多数工程采用角钢或槽钢。但骨架应预先进行防腐 处理，严禁黑铁进楼。 3、固定骨架的连接件：主要是膨胀螺栓、铁垫板、垫圈、螺帽及与骨架固定的各 种设计和安装所需要的连接件，其质量必须符合要求。 二、主要机具 裁割、加工、组装金属板等所需的工作台、切割机、成型机、弯边机具、砂轮机、连接金属板的手提电钻、混凝土墙打眼电钻、钢板尺（1m长）、长卷尺、盒尺、锤子、各种形状圆（扁）的钢凿子、铅丝、弹线用的粉线包、墨斗、小白线、手 提砂轮、钳子、铁制水平尺、棉丝、笤帚、铁锹、开刀、灰槽、灰桶、工具袋、 手套、红铅笔等。 三、作业条件 1、顶面抹灰已完成，且经过干燥，含水率不高于8%；木材制品不得大于12%。 2、水电及设备、顶墙上预留预埋件已完。垂直运输的机具均事先准备好。 3、要事先检查安装饰面板工程的基层，并作好隐预检记录，合格后方可进行安 装工序。 4、外架子（高层多用吊篮或吊架子）应提前支搭和安装好，多层房屋宜选用双 排架子或桥架，其横竖杆及拉杆等应离开墙面和门窗口角150～200mm。架子的步高和支搭要符合施工要求和安全操作规程。 5、对施工人员进行技术交底时，应强调技术措施、质量要求和成品保护。大面
甘肃煤田地质局庆阳资源勘查院 铝 单 板 装 饰 施 工 方 案 二零一六年五月二十三日
铝单板装饰 甘肃煤田地质局庆阳资源勘查院生产基地综合楼屋面改造工程,地上十五层地下一层。总高度为４5.５８M。我方外装饰工程为干挂3ｍｍ铝单板,铝单板全包屋顶椭圆钢结构及外展上翻造型,就铝单板干挂我施工单位编制了施工流程及方案如下： 1、施工工艺流程
2、操作工艺 ２．1施工准备 （１）设计图纸和现场实测尺寸,确定铝单板支撑骨架的安装位置。 （２）根据控制轴线，水平标高线，弹出铝单板安装的基准线(包括纵横轴线和水准线）。 （３）安装固定骨架的连接件。骨架横竖杆件是通过连接件与结构固定的，而连接件与结构之间,通过焊接固定。 （４）固定骨架、安装骨架位置要准确，结合要牢固。 ２．2、框架龙骨安装 1、根据铝单板规格要求,将横、竖框架龙骨的具体位置。高层建筑需用经纬仪控制校正,要求横平竖直。 2、竖向框架龙骨位置两侧，按中距4５0—500ｍm打入钢制膨胀螺栓将５０x５0x5mm镀锌角钢固定其上，要求位置准确。 3、竖框架龙骨采用50x5０x５mm热镀锌角钢,竖向框架龙骨满焊固定于钢角码上。横向框架龙骨Ｌ5０ｘ50x5mｍ角钢固定于竖向龙骨上,板材横向尺寸大于150０mｍ时，按竖向框架龙骨固定方法固定，要求结合牢固。 龙骨安装完毕后,应通知监理、建设单位进行隐蔽工程验收记录，验收合格后方可进入下道工序的施工。 ２.3、铝单板连接及安装 2.3．1、铝单板安装 将加工好的铝单板板块安装，具体安装方法为:用M６*25不锈钢螺栓将铝单板上的角铝固定在框架龙骨上,两块铝单板之间应留出15mm缝隙。 ２.3.2耐候胶施注 （1）铝单板组件安装完毕后须用耐候密封胶嵌缝以保证铝单板幕墙的气密性和水密性。 （２）注胶前应检查所用胶的生产产家、生产日期、合格证、有效期等,并做好记录。 (3）施工前应对注胶区域进行清洁,应保证缝内无水、油渍、灰尘等杂物；清洗
