毕业设计（论文）任务书
设计（论文）题目基于单片机的数控车床4刀位刀架的自动换刀装置的设计学生姓名学号班级
主要
任务及目标
实现基于单片机的数控车床的4刀位刀架的自动换刀装置的机械机构和电气控制的设计
主要内容与基本要求或技术数据主要内容：
一、基于单片机的4刀位数控车床刀架的机械结构的设计
1、刀架的形式
2、刀位的分布形式
3、刀柄的规格
二、基于单片机的4刀位数控车床自动换刀装置的电气控制的设计
1、控制原理及电路图
2、所用到的电气元件的选用
3、单片机的控制程序
基本要求：
(1) 机械结构的设计要有设计方法和设计的图样；
（2）电气控制部分，要有电路图、电器元件的选用方法和必要的说明；
（3）软件控制部分，要有控制程序及对应的文字说明
进度安排序
号
各阶段
工作安排
起止
日期
1 查找准备相关的书籍、资料9月27日至10月8日
2 整理所要用的相关资料，列出提纲10月9日至10月10日
3 设计机械结构10月11日至10月20日
4 设计电气电路10月21日至10月31日
5 编写控制程序11月1日至11月10日
6 进行修改，完成毕业设计11月11日至11月20日
指导教师签字：
年月日系主管领导签字：
年月日

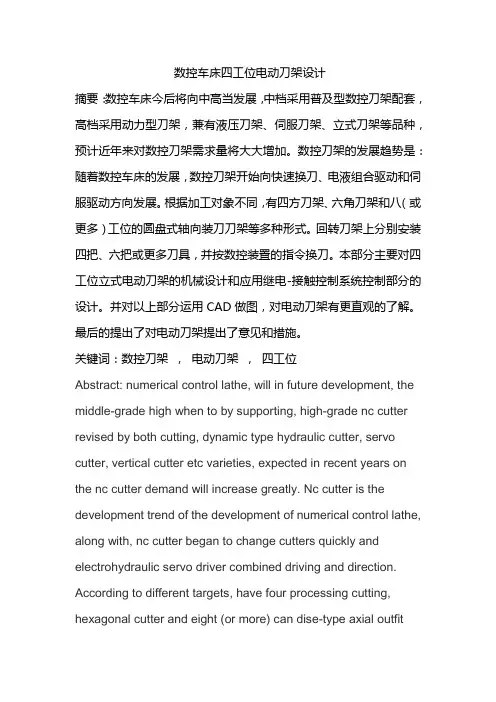

摘要
数控车床的发展与应用，大大降低了零件加工的辅助时间，极大的提高了生产效率。随着数控车床的发展，数控刀架开始向快速换刀，电液组合驱动和伺服驱动方向发展。根据加工对象不同，有四方刀架，六角刀架和八或更多工位的圆盘式轴向装刀刀架等多种形式。回转刀架上分别安装四把，六把或更多刀具，并按数控装置的指令换刀。
自动换刀装置应当满足换刀时间短、安全可靠等基本要求。本课题主要对四工位立式自动回转刀架的机械设计和用PLC编程对控制部分的设计。并对以上部分运用ATUOCAD作图，对自动回转刀架有更直观的了解。
目录
第一章引言
1.1概述
1.2 数控车床自动回转刀架的发展趋势
1.3 刀架的设计准则
第二章数控车床自动回转刀架的设计
2.1 数控车床刀架应满足的要求
2.1.1 动力刀架的整体方案设计
2.1.2 数控机床刀架的类型选择
2.2 刀架的工作原理
2.3 步进电机的选用
2.4 蜗杆及蜗轮的选用与校核
2.4.1 选择传动的类型
2.4.2 选择材料和确定许用应力
2.4.3 按接触强度确定主要参数
2.5蜗杆轴的设计
2.5.1 蜗杆轴的材料选择，确定许用应力
2.5.2按扭转强度初步估算轴的最小直径2.5.3确定各轴段的直径和长度
2.5.4蜗杆轴的校核
2.5.5键的选取与校核
2.6 蜗轮轴的设计
2.6.1蜗轮轴材料的选择，确定需用应力
2.6.2按扭转强度，初步估计轴的最小直径2.6.3确定各轴段的直径和长度
2.7中心轴的设计
2.7.1刀架轴的结构设计及计算
2.7.2确定各轴段的直径和长度
2.7.3轴的校核
2.8齿盘的设计
2.8.1齿盘的材料选择和精度等级
2.8.2确定齿盘参数
2.8.3按接触疲劳强度进行计算
2.9轴承的选择
2.9.1轴承内部结构
2.9.2轴承分类与特点
2.9.3滚动轴承的配合
2.9.4滚动轴承的润滑
2.9.5滚动轴承的密封装置
第三章PLC控制单元设计
3.1 PLC与工业控制计算机（IPC）和集散控制系统（DSC）的比较
3.1.2 刀架换刀控制方式的选定
3.2 控制电路硬件接线图
3.3 PLC控制流程图
总结
参考文献
第一章引言
1.1 概述
数控车床的刀架是机床的重要组成部分。刀架用于夹持切削用的刀具，因此其结构直接影响机床的切削性能和切削效率。在一定程度上，刀架的结构和性能体现了机床的设计和制造技术水平。随着数控车床的不断发展，刀架结构形式也在不断翻新。其中按换刀方式的不同，数控车床的刀架系统主要有回转刀架、排式刀架和带刀库的自动换刀装置等多种形式。其中，带刀库的数控加工中心自动换刀装置自1958年研制成功以来，其机械结构和控制方式不断得到改进和完善。自动换刀装置时加工中心的重要执行机构，它的形式多种多样，目前常见的有更换主轴头换刀以及带刀库的自动换刀系统。
1.2 数控车床自动回转刀架的发展趋势
数控刀架的发展趋势是：随着数控车床的发展，数控刀架开始向快速换刀、电液组合驱动和伺服驱动方向发展。
目前国内数控刀架以电动为主，分为立式（如图1-1）和卧式（如图1-2）两种。立式主要用于简易数控车床；卧式刀架有八、十、十二等工位，可正、反方向旋转，就近选刀，用于全功能数控车床。另外，卧式刀架还有液动刀架和伺服驱动刀架。电动刀架是数控车床重要的传统结构，合理地选配电动刀架，并正确实施控制，能够有效的提高劳动生产率，缩短生产准备时间，消除人为误差，提高加工精度与加工精度的一致性等等。另外，加工工艺适应性和连续稳定的工作能力也明显提高：尤其是在加工几何形状较复杂的零件时，除了控制系统能提供相应的控制指令外，很重要的一点是数控车床需配备易于控制的电动刀架，以便一次装夹所需的各种刀具，灵活方便地完成各种几何形状的加工。
数控刀架的市场分析：国产数控车床将向中高档发展，中档采用普及型数控刀架配套，高档采用动力型刀架，兼有液压刀架、伺服刀架、立式刀架等品种。
图 1-1 立式回转刀架图1-2 卧式回转刀架1.3 刀架的设计准则
我们设计主过程，本着一下几条设计准则：
1）创造性的利用所需要的物理性能和控制；
2）预测意外载荷；
3）创造有利的载荷条件；
4）提高合理的应力分布和刚度面；
5）辨别功能载荷及其意义；
6）重量尽量轻；
7）应用基本公式求相称尺寸和最佳尺寸；
8）根据性能组合选择材料；
9）在储备零件与整体零件之间进行选择；
10）进行功能设计以适应制造工艺和降低成本的要求。
第二章数控车床自动回转刀架的设计
2.1 数控车床刀架应满足的要求
1）满足工艺过程所提出的要求。机床依靠刀具和工件间相对运动形成工件表面，而工件的表面形状和表面位置的不同，要求刀架能够布置足够多的刀具，而且能够方便而正确地加工各工件表面，为了实现在工件的一次安装中完成多工序加工，所以要求刀架可以方便地转位。
2）在刀架以要能牢固地安装刀具，在刀架上安装刀具进还应能精确地调整刀具的位置，采用自动交换刀具时，应能保证刀具交换前后都能处于正确位置。以保证刀具和工件间准确的相对位置。刀架的运动精度将直接反映到加工工件的几何形状精度和表面粗糙度上，为此，刀架的运动轨迹必须准确，运动应平稳，刀架运转的终点到位应准确。面且这种精度保持性要好，以便长期保持刀具的正确位置。
3）刀架应具有足够的刚度。由于刀具的类型、尺寸各异，重量相差很大，刀具在自动转换过程中方向变换较复杂，而且有些刀架还直接承受切削力。考虑到采用新型刀具材料和先进的切削用量，所以刀架必须具有足够的刚度，以使切削过程和换刀过程平稳。
4）可靠性高。由于刀架在机床工作过程中，使用次数很多，而且使用频率也高，所以必须充分重视它的可靠性。
5）刀架是为了提高机床自动化而出现的，因而它的换刀时间应尽可能缩短，以利于提高生产率。目前自动换刀装置的换刀时间在0.8—6秒之间不等。而且还在进一步缩短。
6）操作方便和安全。刀架是工人经常操作的机床部件之一，因此它的操作是否方便和安全，往往是评价刀架设计好坏的指标。刀架上应便于工人装刀和调刀，切屑流出方向不能朝向工人，而且操作调整刀架的手柄（或手轮）要省力，应尽量设置在便于操作的地方。
2.1.1 动力刀架的整体方案设计
刀架是车床的重要组成部分，加工中心的动力刀架可安装各种非动力辅助刀夹和动力刀夹进行加工，用于夹持加工用的刀具,因此其结构直接影响到车床的加工性能和加工效率。刀架采用端齿分度，转位由步进电动机驱动，刀位由二进制绝对编码器识别，动力刀具由变频电机驱动，通过同步齿形带等将动力传递到刀夹。
各类数控机床的自动换到装置的结构取决于机床的类型、工艺范围、使用刀具种类和数量。数控机床常用的自动换刀装置的类型、特点、适用范围见表2-1
类别型式特点适用范围
转塔回转刀架
多为顺序换刀，换刀时
间短、结构简单紧凑、
容纳刀具较少
各种数控车床，数控车削加工中心
表2-1
2.1.2 数控机床刀架的类型选择
按换刀方式的不同，数控车床的刀架系统主要有回转刀架、排式刀架和带刀库的自动换刀装置等多种形式，下面对这三种形式的刀架作简单的介绍。
1）排式刀架：排式刀架一般用于小规格数控车床，以加工棒料或盘类零件为主。其结构形式为：夹持着各种不同用途刀具的刀夹沿着机床的X 坐标轴方向排列在横向滑板上。刀具的典型布置方式如下图所示。这种刀架在刀具布置和机床调整等方面都较为方便，可以根据具体工件的车削工艺要求，任意组合各种不同用途的刀具，一把刀具完成车削任务后，横向滑板只要按程序沿X 轴移动预先设定的距离后，第二把刀就到达加工位置，这样就完成了机床的换刀动作。这种换刀方式迅速省时，有利于提高机床的生产效率。宝鸡机床厂生产的CK7620P 全功能数控车床配置的就是排式刀架。 2）回转刀架：回转刀架是数控车床最常用的一种典型换刀刀架，一般通过液压系统或电气来实现机床的自动换刀动作，根据加工要求可设计成四方、六方刀架或圆盘式
式 转塔头
顺序换刀，换刀时间短，刀具主轴都集中在转塔头上，结构紧凑。但刚性较差，刀具主轴
数受限制
数控钻、镗、铣床
刀库
式 刀具与主轴之间直接换刀
换刀运动集中，运动不见少。但刀库容量受限
各种类型的自动换刀数控机床。尤其是对使用回转类刀具的数控镗、
铣床类立式、卧式加工中心机床
要根据工艺范围和机床特点，确定
刀库容量和自动换刀装置类型
用机械手配合刀库进行换刀 刀库只有选刀运动，机械手进行换刀运动，刀
库容量大
刀架，并相应地安装4把、6把或更多的刀具。回转刀架的换刀动作可分为刀架抬起、刀架转位和刀架锁紧等几个步骤。它的动作是由数控系统发出指令完成的。回转刀架根据刀架回转轴与安装底面的相对位置，分为立式刀架和卧式刀架两种。
3）带刀库的自动换刀装置：上述排式刀架和回转刀架所安装的刀具都不可能太多，即使是装备两个刀架，对刀具的数目也有一定限制。当由于某种原因需要数量较多的刀具时，应采用带刀库的自动换刀装置。带刀库的自动换刀装置由刀库和刀具交换机构组成。
本次设计的刀架是四工位刀架，刀位较少，且要求精度较高，所以可以选择回转刀架和排式刀架，且一次装夹中完成多工序加工，缩短辅助时间，减少多次安装所引起的加工误差保证转位具有高的重复定位精度具有转位快，定位精度高，切向扭矩大的特点。而电动机最低转速为35r/min，最高转速为4000r/min，额定转速为ne=2000 r/min刀具顺利换刀，因此需要很高的稳定性。对于以上三种刀架，排式刀架加工棒料或盘类零件为主，局限性较大，同时定位精度不高，况且排式刀架往复运动幅度较大，占用空间多。综上，本次设计选用回转刀架作为设计对象，其具有换刀时间短、结构简单紧凑、容纳刀具较少的特点，所以较为合适，对于回转刀架根据安装方式的不同可分为立式和卧式两种根据机械定位方式的不同，自动回转刀架又可分为端齿盘定位型和三齿盘定位型等。其中断齿盘定位型换刀时刀架需抬起，换刀速度较慢且
密封性较差，但其结构较简单。三齿盘定位型又叫免抬型，其特点是换刀时刀架不抬
起，因此换刀时速度快且密封性好，但其结构较复杂。由于本人初次设计数控刀架，
所以选择较为简单的端齿盘定位，结构简单。同时，自动回转刀架在结构上必须具有
良好的强度和刚性，以承受粗加工时的切削抗力。为了保证转位具有高的重复定位精度，自动回转刀架还要选择可靠的定位方案和合理的定位结构。自动回转刀架的自动换刀时由控制系统和驱动电路来实现的。发信转位采用霍尔元件，使用寿命长。
根据以上对机床刀架类型、性能及其使用场合的综合比较，并结合现有数控车床的实例，本次设计的动力刀架为伺服电机驱动的转塔式自动回转刀架。
2.2 刀架的工作原理
回转刀架的工作原理为机械螺纹升降转位式。工作过程可分为刀架抬起、刀架转位、刀架定位并压紧等几个步骤。图2.1为自动回转刀架，其工作过程如下：
1) 刀架抬起当数控系统发出换刀指令后, 通过接口电路使电机正转, 经传动装置驱动蜗杆蜗轮机构3、蜗轮螺纹即螺母机构延逆时针旋转 ,此时由于上下齿盘40、6处于啮合状态，在丝杆螺母机构转动时，使上刀架体产生向上的轴向力将上齿盘40松开并抬起,直至两定位齿盘40、6脱离啮合状态,从而带动上刀架和齿盘产生“上台”动作。
2) 刀架转位当圆套13逆时针转过150°时，齿盘40、6完全脱开，此时销钉准确进入圆套13中的凹槽中，带动刀架体转位。
3) 刀架定位当上刀架转到需要到位后（旋转90°、180°或270°），数控装置发出的换刀指令使霍尔开关19中的某一个选通,当磁性板18 与被选通的霍尔开关对齐后,霍尔开关反馈信号使电机反转,插销39在弹簧力作用下进入反靠盘7地槽中进行粗定位，上刀架体停止转动，电机继续反转，使其在该位置落下，通过螺母丝杆机构使上刀架移到齿盘40、6 重新啮合, 实现精确定位。
4) 刀架压紧刀架精确定位后，电机及许反转，夹紧刀架，当两齿盘增加到一定夹紧力时，电机由数控装置停止反转，防止电机不停反转而过载毁坏，从而完成一次换刀过程。
图2.1
2.3 步进电机的选用
动力刀架的转位需要涡轮蜗杆机构来实现，而驱动蜗轮轴旋转是由电机来实现的，电机的选择要满足所需负载和转矩。从而需要我们对电机进一步的选择。
许多机械加工需要微量进给。要实现微量进给，步进电机、直流伺服交流伺服电机都可作为驱动元件。对于后两者，必须使用精密的传感器并构成闭环系统，才能实现微量进给。在开环系统中，广泛采用步进电机作为执行单元。这是因为步进电机具有以下优点：
1）直接采用数字量进行控制;
2）转动惯量小，启动、停止方便；
3）成本低；
4）无误差积累；
5）定位准确；
6）低频率特性比较好；
7）调速范围较宽；
采用步进电机作为驱动单元，其机构也比较简单，主要是变速齿轮副、滚珠丝杠副，以克服爬行和间隙等不足。通常步进电机每加一个脉冲转过一个脉冲当量；但由于其脉冲当量一般较大，如0.01mm，在数控系统中为了保证加工精度，广泛采用步进电机的细分驱动技术。
由于课题要求电动机最低转速为35r/min，最高转速为4000r/min，额定转速为ne=2000 r/min。要求4把刀更换。因为刀架上升、下降各转150°，刀架转位至少需90°，所以蜗轮转的角度ａ=390°
考虑刀架只需小功率驱动，为减少生产成本，选用JD60电动机，其转速为1400r/min,额定功率为60W。
2.4 蜗杆及蜗轮的选用与校核
2.4.1 选择传动的类型
考虑到传递的功率不大，转速较低，选用2A蜗杆，精度8级，GB10089-88
2.4.2 选择材料和确定许用应力
由《机械设计》表6-7查得蜗杆选用45钢，表面淬火，硬度为45～55HRC，蜗
轮齿圈用ZCuSn10P1 砂模铸造，为了节约贵重的有色金属，仅齿圈用青铜制造，
而轮芯用灰铸铁HT150制造。
得到［e］H=200MPa，［e］f=500MPa
2.4.3 按接触强度确定主要参数
根据闭式蜗杆传动的设计准则，先按齿面接触疲劳强度进行设计，在校核齿根弯曲疲劳强度。传动中心距：
[]
2
32(
)E H Z Z a kT ρ
δ≥ (2-1)
1）确定作用在蜗轮上的转距T 2
按Z 1=2，取效率η=0.8， 则
T 2=T*η*i=3.5382N.M (2-2)
2）确定载荷系数K
因工作载荷较稳定，故取载荷分布不均系数K β=1；由使用系数K A 表从而选取K A=1.15；由于转速不高，冲击不大，可取动载系数K V =1.1；则
K=K A *K β*K V =1*1.15*1.1=1.265≈1.27 (2-3)
3）确定弹性影响系数Z E
因选用的铸锡磷青铜蜗轮和蜗杆相配，故
12
160E Z MPa =
4）确定接触系数Z ρ
先假设蜗杆分度圆直径d 1和传动中心距a 的比值d1/a=0.30，从而可查出Z ρ=3.12。
5）确定许用应力[σH ]
根据蜗轮材料为铸锡磷青铜zcusn10p1，金属模铸造，蜗杆螺旋齿面硬度＞45HRC ，从而可查《机械设计》6-7得蜗轮的基本许用应力[σH ]‘=268MPA 。
因为电动刀架中蜗轮蜗杆的传动为间隙性的，故初步定位、其寿命系数为K HN =0.92，则
[σH ]= K HN [σH ]‘=0.92×268=246.56≈247MPA (2-4)
6）计算中心距
2
3160 2.71.273538.2()24247a mm
?≥??= (2-5)
取中心距a=50mm ，m=1.6mm ，蜗杆分度圆直径d 1=29mm ，这时d 1/a =0.448，从而可查得接触系数
'
Z ρ
=2.72，因为
'Z ρ
＜Z ρ，因此以上计算结果可用。
蜗杆和蜗轮主要几何尺寸计算 1）蜗杆
分度圆直径：d 1=29mm
直径系数：q= d 1 /m =18.125， 蜗杆头数：Z 1=1
分度圆导程角：γ=3°11′38″
蜗杆轴向齿距：P A =m π=5.024mm ； (2-6)
蜗杆齿顶圆直径：
*
11232.2a a d d h m mm =+*= (2-7) 蜗杆齿根圆直径：()
mm m c ha d df 25211=+-=** （2-8） 蜗杆轴向齿厚：1/2a S m π==2.512mm (2-9) 蜗杆轴向齿距：1 1.6 5.04pa m mm mm ππ=== （2-10） 2）蜗轮
蜗轮齿数：Z 2 =45 变位系数Χ=0
验算传动比：i=2z /1z =45/1=45 (2-11) 蜗轮分度圆直径：d 2=mz 2=72mm (2-12) 蜗轮喉圆直径：d a2=d 2+2h a2=75.2mm (2-13) 蜗轮喉母圆直径：225.0a g d a r -'= =50-1/2?75.2=12.4mm (2-14)
蜗轮齿顶圆直径：222*75.2da d ha m mm =+= （2-15） 蜗轮齿根圆直径：(
)
6.69222=--=**
m c h d df a （2-16） 蜗轮外圆直径：当在z=1时，22278.4de da m mm ≤+= （2-17）
2.5蜗杆轴的设计
2.5.1 蜗杆轴的材料选择，确定许用应力
考虑蜗杆轴主要传递蜗轮的转矩，为普通用途中小功率减速传动装置。选用45号钢，正火处理，[]600b MPa ?=
2.5.2 按扭转强度初步估算轴的最小直径
22
1()[]
ca M aT W δδ-+=≤ （2-18）
扭转切应力为脉动循环变应力，取α=0.6，抗弯截面系数W=0.13d 取min d =15.5 mm
2.5.3确定各轴段的直径和长度
根据各个零件在轴上的定位和装拆方案确定轴的形状及直径和长度。
图2.2 蜗杆轴结构
d1=d5 同一轴上的轴承选用同一型号，以便于轴承座孔镗制和减少轴承类型。
d5轴上有一个键槽，故槽径增大5%
d1=d5=d1′×(1+5%)=15.89mm ,圆整d1=d5=17mm
所选轴承类型为深沟球轴承，型号为6203，B=12mm，D=40mm，
d2起固定作用，定位载荷高度可在（0.07～0.1）d1范围内，
d2=d1+2a=19.38～20.04mm，故d2取20mm
d3为蜗杆与蜗轮啮合部分，故d3=24mm
d4=d2=20mm,便于加工和安装
L1为与轴承配合的轴段，查轴承宽度为12mm，端盖宽度为10mm，
则L1=22mm
L2尺寸长度与刀架体的设计有关，蜗杆端面到刀架端面距离为65mm，
故L2=43mm
L3为蜗杆部分长度L3≥（11+0.06z2）m=21.92mm
圆整L3取30mm
L4取55mm，L5在刀架体部分长度为（12+8）mm，伸出刀架部分通过联轴器与电动机相连长度为50mm，故L5=70mm
两轴承的中心跨度为128mm，轴的总长为220mm
2.5.4蜗杆轴的校核
作用在蜗杆轴上的圆周力
1
1
2d T F t =
(2-19) mm N mm N n P T .1016.2.467
56.1095500009550000
51?=?== 其中d1=28mm
则
N N d T F t 46
331029.1320
1007.222?=??==
径向力 N F F t r 341069.420tan 1029.1tan ?=??==α (2-20)
切向力 N F F t n 44
1037.120cos 1029.1cos /?=?
?=
=α (2-21)
图2.3 轴向受力分析
N
F F F r n BH 4341042.160cos 1069.430cos 1037.160cos 30cos ?=??+??=?+?=
(2-22)
N
F F F n r BV 3431079.230sin 1037.160sin 1069.430sin 60sin ?-=??-??=?-?=
(2-23)
求水平方向上的支承反力
图2.4 水平方向支承力
0)(212=+-L L F L F AH BH
N N F AH
34104.5181
5.2941811042.1?=+??= (2-24)
)(108.8104.51042.1334N F F F AH BH CH ?=?-?=-= (2-25) 求水平弯矩,并绘制弯矩图
m N m N L F M AH BH ??=????==-33311059.1105.294104.5
水平弯矩图
图2.5 水平弯矩图
求垂直方向的支承反力
