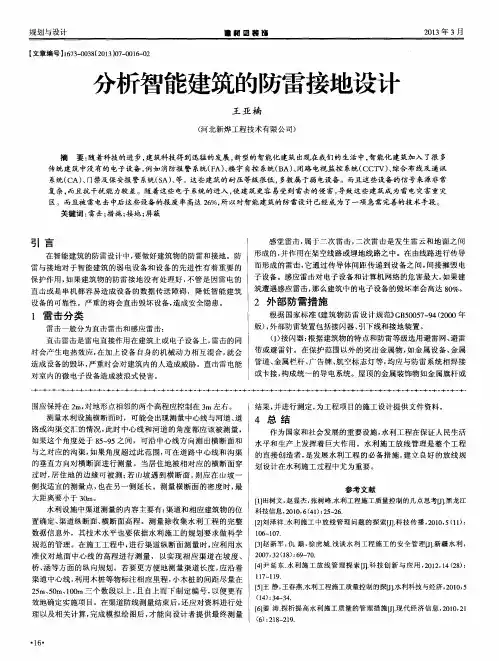

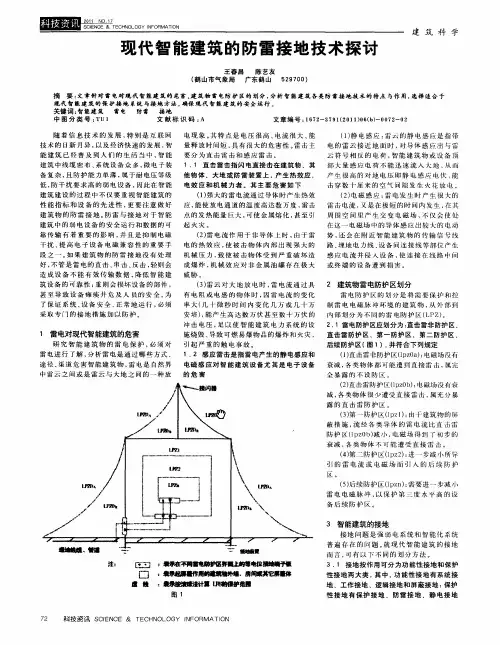

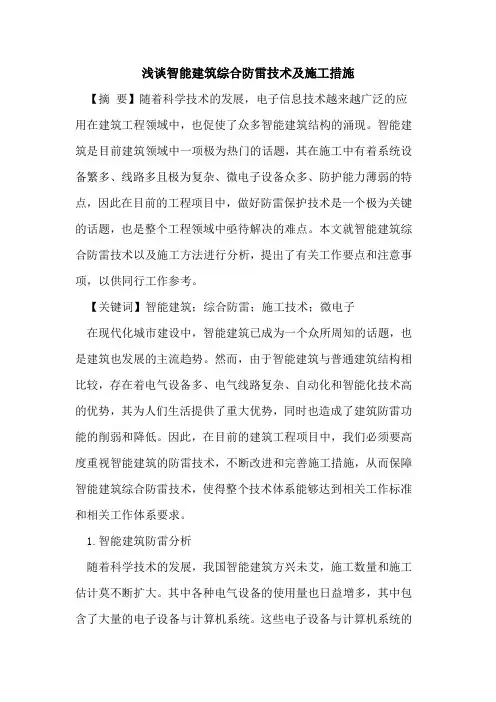

智能建筑的防雷接地技术分析
【摘要】如今社会变化日新月异，工程建筑也趋于智能化，一些建筑工程商家常常忽视防雷接地工作，给建筑埋下安全隐患。所以说防雷、接地、抗干扰是智能建筑必做的功课，本文就是针对弱电工程防雷接地技术进行研究，包括防雷接地技术的设计以及施工，希望和广大同仁一起探讨。
【关键词】智能建筑；防雷接地；抗干扰；分析
随着计算机技术的快速进步，电子设备被广泛应用，电子元件的准确度越来越高，速度越来越快，储存的信息量也越来越多。面对庞大的信息，区区几伏特的工作电压已经不能承受。所以，一旦外界有干扰，类似雷电等，系统便不能正常工作，发生信息数据丢失、运作不稳定等现象，严重了还会导致系统彻底瘫痪。雷电是无法避免、无法控制的，其波及的范围非常广、破坏力很强。据资料显示，雷电破坏中的罪魁祸首是电磁脉冲，而且攀升速度很快。所以，为了防患于未然，采取必要的措施防止雷击产生，把防雷措施运用于智能建筑中刻不容缓。
1 防雷接地要求
按接地的不同作用进行分类，分为直流工作接地和交流工作接地，以及安全保护接地三种。接地装置包括接地体和接地线，接地体是埋在土壤中导体，它起到散流的作用；而接地线也是一段导体，它把接地体和换线处连接起来。接地电阻是接地装置中优劣的重要指标，国家接地电阻标准在《计算站场地技术要求》中有明确规定。
建筑工地防雷安全 作者：安监部责任编缉：fcbweb 新闻来源：新闻添加日期：10-08-26 15:57:07 雷电是发生在大气中的声、光、电物理现象，其放电电流可达数十千安培甚至数百千安培。放电瞬间，雷电流产生巨大的破坏力和很强的电磁干拢，引起的灾害是自然界十大灾害之一。雷电产生的冲击电压可达数十万伏至百万伏。一旦雷击，就会引起电气设备着火、爆炸，造成设备和设施的损坏及停电、触电事故。建筑施工工地由于四周的起重机、井字架、门架、脚手架矗立很高，易遭雷击，应及时做好各项防雷保护措施。 一、雷击发生机理和雷击灾害 雷电机械效应所产生的破坏作用主要表现为两种形式：电动力和内压力。众所周知，载流导体周围的空间存在着电磁场，在电磁场中的载流导体会受到电磁力的作用。雷击建筑物时，在电动力作用下，建筑物内的导体之间会相互吸引或排斥，引起变形甚至折断。在被击物体的内部产生内压力是雷电机械效应破坏作用的另一种表现形式。由于雷电流幅值高，作用时间短，击中建筑构件时，在其内部瞬时产生大量热量，短时间内热量来不及散去，致使物体内部的水分被大量蒸发并迅速膨胀，产生巨大的爆炸力，能够使被击建筑构件崩塌。 雷电产生的冲击波类似于爆炸产生的冲击波。在雷云对地放电过程的回击阶段，放电通道中既有强烈的空气游离又有强烈的异性电荷中和，通道中瞬时温度很高，使得通道周围的空气受热急剧膨胀，并以超声波向四周扩散，从而形成冲击波。同时，通道外围附
近的冷空气被严重压缩，在冲击波波前到达的地方，空气的密度、压力和温度都会突然增大，产生剧烈振动，使其附近的建筑物遭到破坏，人、畜受到伤害。 雷电的静电感应和电磁感应作用均属于雷电的间接危害。当空间有带电的雷云出现时，雷云下的地面及建筑物等，都因静电感应而带上相反的电荷。从雷云的出现到发生雷击（主放电）所需时间相对于主放电过程的时间要长得多，雷云下的地面及建筑物等有充分的时间累积大量电荷。当雷击发生后，局部地区的感应电荷不能在同样短的时间内消失，形成局部高电压。这种由静电感应产生的过电压对接地不良的电气系统有很强破坏作用，使接地不良的金属器件之间发生火花，这对易燃易爆场所而言，是非常危险的。 随着科技的进步，各类信息系统得到广泛应用，特别是超大规模集成电路的应用，极大地提高了工作效率，但是，这些电子设备普遍存在着绝缘强度低、过电压和过电流耐受能力差、对电磁干扰敏感等弱点。一旦建筑物受到直接雷击或周边发生雷击，雷电过电压、过电流和脉冲电磁场会通过供电线、通信线、接收天线、金属管道和空间辐射等途径侵入建筑物内，威胁室内电子设备的正常工作和安全运行。如防护不当，这些雷害轻则使电子设备误动作，重则造成电子设备永久性损坏，严重时还可能造成人员伤亡。 二、常用雷击防护措施 1、外部防雷（直击雷、侧击雷）设计 防直接雷击是系统防雷工程的基础，是防雷工作的首要任务。
防雷防静电基本常识 一般管理内容 第一条防雷防静电接地极每年定期检测。产权单位要留有检测记录并确认，如接地电阻值超标，应立即安排整改。各单位负责核算贮罐放空线等易燃、易瀑设备是否在防雷保护范围内，定期检查避雷针氧化及外观情况。 第二条贮罐、工艺设备、管线防雷接地电阻值允许在10欧姆以下，防静电接地电阻值在100欧姆以下。 第三条接地极引线应采用螺栓连接，测试时断开测量。为防止腐蚀氧化，螺栓连接处应有涂油等防腐措施，并进行定期检查。 第四条每台贮罐至少有两点接地，周长每增加30米，则增设一点。 （一）产权单位要保存好原始设计资料，接地电阻值的计算值及施工接线图（新扩、建改造项目）。 （二）产权单位要有接地装置的安装方位图、隐蔽工程及竣工图。 （三）产权单位要保存接地装置验收记录，接地电阻测试记录。 （四）产权单位要保存接地装置变更修改及验收记录。 接地装置验收内容
第五条按设计图纸要求，检查接线、零线、地线的导体规格、敷设方式、导体的连接工艺。 第六条接地连接部分采用螺栓和夹板连接时，其螺栓的规格数量，连接长度应符合技术要求，接触面应压紧可靠，螺栓应有防止松动的开口弹簧垫圈。 第七条连接部分采用焊接时，应按条例规程要求，保证焊接面积和技术要求。 第八条接地装置进出建筑物和引出地面处，应有保护措施或穿套管保护。 第九条利用金属物、钢轨、钢管做自然接地体时，在每个连接处应有符合规定截面的跨接线保证整体的电气连接。 第十条接地母线和接地体的焊接部分，应按规范要求刷相色漆和防腐漆。 第十一条接地装置竣工后，应测量接地电阻，阻值应符合规程规定。 接地装置检查周期 第十二条接地装置电阻的测量每年地土壤电阻率较大的干燥季节进行，防雷防静电装置的接地每年雷雨季节前检查，一般在4月或11月以后进行。 （一）变、配电所的接地网，每年检查、测量一次。
建筑物的防雷与接地装置 建筑物的防雷与接地系统，对于建筑物的安全性、稳定性，以及设备和人中的安全都具有重要的保证作用。所以，必须采取有效措施进行防护。 通过防雷、接地系统，将雷电（直击雷、感应雷、雷电波）放电，强大的雷电流接收输入接地体，施放地中。 防雷装置是用来接受雷电放电的金属导体称为接闪器。接闪器的组成的避雷针、避雷线、避雷带、避雷网等。所有的接闪器都有要经过接地引下线与接地体相连，可靠的接地。其接地电阻要求不超过10欧。（11）建筑物的防雷措施 建（构）筑物的防雷徒弟有分类，应符合以下要求： 1）一级防雷的建筑物 ①具有等别重要用途的建筑物：如国家级的会堂，办公，科研，教学建筑，大学建筑案馆，大型博展馆，特大型和大型的铁路旅客站，国妹性航空港，通讯枢纽，国宾馆，大型旅游建筑，电视塔等。 ②国家级生点文物保护的建筑物和构筑物。 ③高度超过100m的建筑物。 ④凡建筑物中有易燃、易爆物质的房屋。 2）二级防雷的建筑物 ①生要的或人员密集的大型建筑物，如部省级办公楼，省级会堂，博展、交通、通讯、广播等建筑物①②③④㈤，以及大型商店、影剧院等。 ②省级重点文物保护的建筑物和构筑物。 ③十九层及以上的住宅建筑和高度超过50m的其他民用建筑物。 ④省级及以上大型计算中心和装有重要电子设备的建筑物。 ⑤存入与生产制造易燃、易爆物质的房屋。 3）三级防雷建筑物 ①当年计算雷击次数大于或等于0.05次时，或通过调查确认需要防雷的建筑物。 ②在建筑群中最高或位于建筑群过缘高度超过 ③高度15m及以上的构筑物，在雷电活动较弱地区（年平均暴日不超过15d）其高度可为20m 及以上。 ④历史上雷害事故严重地区或雷害事故较多地区的较重要建筑物。 4）在确定建筑物防雷分级时，除按上述规定外，在雷电子频繁地区或强雷区可适当提高建筑物的防雷等级。 一类建筑物的防雷保护应符合以下要求： 1）防止直击雷的保护措施 ①一般应采用独立避雷针或避雷线保护，接地电阻应小于100m。 ②避雷线距离屋顶和各种突出屋面物体的距离不得小于3m同时还应满足下式的规定： 距离s≥0.08R+0.05(h+l) 式中R—避雷线的冲击接地电阻（欧）； h——避雷线立杆的高度（m）； l——避雷线水平长度（m）； ③避雷针地上部分距建筑物和各种金属物（管道、电缆、构架、等）的距离不得小于3m。避雷针接地装置距地下金属管道、电缆以及与其有联系的其他金属物体的距离均不得小于3m。 2）当建筑物太高或由于建筑艺术造型的要求，很难装置与建筑物隔开的独立避雷
防雷接地系统安装专项施工方案 分部分项工程名称：建筑电气——防雷接地系统安装 一、设计意图 本工程按二类防雷建筑物设计防雷装置。防雷与工频共用一个接地体，要求接地电阻检测值不大于1Ω。利用基础桩基主筋、地梁与底板钢筋网作接地体，接地体必须饱和焊接形成可靠的电报通路。 所有基础地梁应保证两根≥φ12主钢筋电气连续贯通，并与桩承台台面环形接地体采用φ10圆钢搭接连通，焊口单面焊焊缝长120mm,双面焊缝长60mm，保证电气连续贯通。利用立柱内二根≥φ16对角主筋（剪力墙内至少两根φ12立筋）作为防雷引下线。引下线采用两根φ10圆钢分别和基础接地系统搭接连通，焊口单面焊焊缝长。采用40*4热镀锌扁钢，暗敷在部分基础地梁内将水平接地体，垂直接地体连续贯通组成联合接地系统。 接地系统引出，采用200*200*90钢盒暗埋于墙（或100*100*60钢盒暗埋于柱）内，钢盒内预留80*50*5端子板，并用40*4热镀锌扁铁与接地系统可靠焊通。接地系统测试点采用63*63*5角钢预埋于立柱内（与柱外侧平），预埋角钢同引下线可靠焊通，下口距室外地坪500mm。 将建筑物内的各种竖向金属管道、金属构架每层(每层预留63*63*5角钢与结构主钢筋焊通)与防雷系统连通。所有进出大厦的金属管道皆与就近接地系统连通，做总等电位连接。 屋面避雷带采用25*4镀锌扁钢女儿墙压顶上明装，采用支撑卡与女儿墙压顶固定，卡间水平间距1.0米；接闪器与防雷引下线间用25*4热镀锌扁钢焊接贯通。将各层的金属门窗框架、阳台、金属栏杆、面积较大的金属装饰物以及金属结构物等就近与防雷引下线或楼层均压环搭接连通。玻璃幕墙的金属支撑架从一层开始每层就近与防雷引下线、楼层均压环连接。 本建筑的防雷接地装置与电气设备的保护接地、工作接地共用接地系统，其接地电阻不大于1Ω。 二、施工要素及施工工艺流程 具备完整的设计文件并充分领悟文件意图；施工操作人员及检测人员必须持证上岗；接地电阻
建筑物防雷及电气设备的接地施工 精品策划与实施 编制人：安红印 编制日期：2003—8—2
第一篇编制目的及依据 一、编制目的 为了使建筑物、构筑物的防雷措施及接地装置的施工质量安全可靠，提高一次成优率，避免接地漏做、做错造成不必要的返工，特编制本策划书。 二、编制依据 1、电气装置安装工程接地装置施工及验收规范GB50169-92 2、建筑物防雷设计规范GB50057-94 3、电子计算机机房设计规范GB50174-93 4、建筑电气工程施工质量验收规范GB50303-2002 5、民用闭路电视系统工程技术规范GB50198-94 6、建筑与建筑群综合布线系统工程验收规范GB/T50312-2000 7、有线电视系统工程技术规范GB50200-94 8、钢制电缆桥架工程设计规范CECS31：91 9、电气装置安装工程母线装置施工及验收规范GBJ149-99 10、可挠金属电线保护管配线工程技术规范CECS87：96 11、工业计算机监控系统技术规范CECS81：96 12、低压成套开关设备验收规程CECS49：93 13、电气装置安装工程盘、柜及二次回路接线施工及验收规范GB50171-92 14、住宅设计规范GB50096-1999、GB50096-2003 15、火灾自动报警系统设计规范GB50116-98 16、低压配电设计规范GB50054-95 17、电梯工程施工质量验收规范GB50310-2002 18、套接扣压式薄壁钢导管电线管路施工及验收规范CECS100：98 19、套接紧定式薄壁钢导管电线管路施工及验收规范CECS120：2000 20、等电位联结安装-2002 02D-501-2 21、接地装置安装-2003 03D501-4 22、利用建筑物金属体做防雷及接地装置安装-2003 03D-501-3 23、北京市竣工长城杯质量验收标准（2003年版） 第二篇建筑物防雷的分类及设计采取的防雷措施 一、建筑物防雷的分类 建筑物应根据其重要性、使用性质、发生雷电事故的可能性和后果，按防雷要求分为三类。在图纸会审中，应按照设计图纸对建筑物防雷的分类定性，严格执行相应设计及施工标准。 二、建筑物的防雷措施 各类防雷建筑物应采取防直击雷和防雷电波侵入的措施，第一类防雷建筑物和具有宜爆危险环境的第二类防雷建筑物尚应采取防雷电感应的措施；装有防雷装置的建筑物，在防雷装置与其它设施和建筑物内人员无法隔离的情况下，应采取等电位连接。 1、各类防雷建筑物防直击雷的措施 1、1第一类防雷建筑物防直击雷的措施 应装设独立避雷针或架空避雷网使被保护的建筑物及风帽、放散管的突出屋面的物体均处于接闪器的保护范围内；架空避雷网的网格尺寸不应大于
一、相关定义 1.雷电定义： 雷电是发生于大气中的一种瞬态的、大电流、高电压、高功率、长距离的放电现象
2.防雷装置：用于减少闪击击于建（构）筑物上或建（构）筑物附近造成的物质性损害和人身伤亡，由外部防雷装置和部防雷装置组成。
z 3外部防雷装置：由接闪器、引下线和接地装置组成。
4.部防雷装置：由防雷等电位连接和与外部防雷装置的间隔距离组成。
5静电：一种处于相对稳定状态的电荷。 6工业静电：是生产、储运过程中在物质、装置、人体、器材和构筑物上产生和积累起来的静电。 7依据GB 50057-2010《建筑物防雷设计规》规定，我公司生产厂房（易燃易爆）、仓库（易燃易爆）、配电等防雷建筑物为二类防雷建筑物！ 二、我公司防雷防静电设施维护要求——摘自《防雷防静电设施管理规定》 1.使用部门应建立健全的防雷防静电设施台账，需注明设备名称、接地材料规格、接地编号、测量阻值等。 2 对防雷防静电设施的接地装置，特别是接地体（线）焊接和接地体引出线部分处进行除锈、防腐处理（镀锌、喷漆、刷沥青）。
3 对防雷防静电设施进行全线排查，看有无断裂处，确保导电性能良好。 4 紧固接地极、接地极母线、接地极支线连接处的螺栓，确保接地装置接触良好 5 紧固设备、贮罐、机组、管道的静电接地线和跨接线，确保其进出装置处、分支处、弯管、阀门法兰处的接地良好。 6 罐、容器（直径大于或等于2.5米，容积大于或等于50立方米）接地部分不得少于2 处，接地点应对称布置，接地线的位置应远离物料的进出口处。 7 有静电接地要求的管道，各段间应导电良好。每对法兰或螺纹接头间电阻值大于0.03Ω时，应设导线跨接，一般螺栓五孔以下的都要跨接。 8 管道系统的对地电阻值超过100Ω时，应采取措施或设两处接地引线，接地引线宜采用焊接形式。 9 定期进行防雷、防静电设施的电阻的测量， 10 明装接地装置需横平竖直，无明显凹凸处。
建筑物防雷接地规范 中华人民共和国国家标准GB50343-2004 建筑物电子信息系统防雷技术规范中华人民共和国建设部公告第215号 关于发布国家标准建筑物电子信息系统防雷技术规范的公告 现批准建筑物电子信息系统防雷技术规范为国家标准，编号为GB50343-2004，自2004年6月1日起实施。第5.1.2、5.2.5、5.2.6、5.4.1（2）、5.4.10（2）、7.2.3第（款）为强制性条文，必须严格执行。 本规范由建设部标准定额研究所组织中国建筑工业出版社出版发行。 中华人民共和国建设部 2004年3月1日 前言 根据建设部建标标〔2000〕43号语文，关于同意编制《建筑物电子信息系统防雷技术规范》的函，并由四川省建设厅（原建委）负责组织成立了规范编制组，规范编制组参考国内外有关标准，认真总结实践经验，广泛征求各方意见之后，制订了本规范。 本规范共分8章和4个附录。主要技术内容是：1.总则；2.术语；3.雷电防护分区；4.雷电防护分级；5.防雷设计；6.防雷施工；7.施工质量验收；8.维护与管理。 本规范主要对微生物电子信息系统综合防雷工程的设计、施工、验收、维护与管理作出规定和要求。 本规范中以黑体字标志的条文为强制性条文，必须严格执行。本规范由建设部负责管理和对强制性条文的解释，四川省建设厅负责具体管理，中国建筑标准设计研究院、四川中光高技术研究所有限责任公司具体内容的解释。在执行过程中，请各单位结合工程实践，认真总结经验，如发现需要修改或补充之处，请将意见和建议寄四川省建设厅（地址：四川省成都市人民南路四段36号，邮政编码：640041）。 1 总则 1.0.1为防止和减少雷电对建筑物电子信息系统千万的危害，保护人民生命和财产安全，制定本规范。 1.0.2本规范适用于新建、扩建、改建的建筑物电子信息系统防雷的设计、施工、验收、维护和管理。 本规范不适用于易燃、易爆危险环境和场所的电子信息系统防雷。 1.0.3在进行建筑物电子信息系统防雷设计时，应根据建筑物电子信息系统的特点，将外部防雷措施和内部防雷措施协调统一，按工程整体要求，进行全面规划，做到安全可行、技术
目录
一建筑电气工程图基本知识 （一）、建筑电气工程施工图概念 建筑电气工程施工图，是用规定的图形符号和文字符号表示系统的组成及连接方式、装置和线路的具体的安装位置和走向的图纸。 电气工程图的特点 （1）建筑电气图大多是采用统一的图形符号并加注文字符号绘制的。 （2）建筑电气工程所包括的设备、器具、元器件之间是通过导线连接起来，构成一个整体，导线可长可短能比较方便的表达较远的空间距离。 （3）电气设备和线路在平面图中并不是按比例画出它们的形状及外形尺寸，通常用图形符号来表示，线路中的长度是用规定的线路的图形符号按比例绘制。 （二）、建筑电气工程图的类别 1、系统图：用规定的符号表示系统的组成和连接关系，它用单线将整个工程的的供电线路示意连接起来，主要表示整个工程或某一项目的供电方案和方式，也可以表示某一装置各部分的关系。系统图包括供配电系统图（强电系统图）、弱电系统图。 供配电系统图（强电系统图）是表示供电方式、供电回路、电压等级及进户方式；标注回路个数、设备容量及启动方法、保护方式、计量方式、线路敷设方式。强电系统图有高压系统图、低压系统图、电力系统图、照明系统图等。 弱电系统图是表示元器件的连接关系。包括通信电话系统图、广播线路系统图、共用天线系统图、火灾报警系统图、安全防范系统图、微机系统图。 2、平面图：是用设备、器具的图形符号和敷设的导线（电缆）或穿线管路的线条画在建筑物或安装场所，用以表示设备、器具、管线实际安装位置的水平投影图。是表示装置、器具、线路具体平面位置的图纸。 强电平面包括：电力平面图、照明平面图、防雷接地平面图、厂区电缆平面图等；弱电部分包括：消防电气平面布置图、综合布线平面图等。 3、原理图：表示控制原理的图纸，在施工过程中，指导调试工作。 4、接线图：表示系统的接线关系的图纸，在施工过程中指导调试工作。 （三）、建筑电气工程施工图的组成 电气工程施工图纸的组成有：首页、电气系统图、平面布置图、安装接线图、大样图和标准图。 1、首页：主要包括目录、设计说明、图例、设备器材图表。 （1）设计说明包括的内容：设计依据、工程概况、负荷等级、保安方式、接地要求、
安全管理编号：LX-FS-A48731 建筑电气系统的接地与防雷 In the daily work environment, plan the important work to be done in the future, and require the personnel to jointly abide by the corresponding procedures and code of conduct, so that the overall behavior or activity reaches the specified standard 编写：_________________________ 审批：_________________________ 时间：________年_____月_____日 A4打印/ 新修订/ 完整/ 内容可编辑
建筑电气系统的接地与防雷 使用说明：本安全管理资料适用于日常工作环境中对安全相关工作进行具有统筹性，导向性的规划，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。资料内容可按真实状况进行条款调整，套用时请仔细阅读。 随着社会经济的快速发展，科技的不断进步，出现了大量的智能建筑，这对建筑的电气设计提出了更高的要求，其中接地系统的设计是尤为重要的一个环节，对于建筑的弱电系统经常出现故障造成严重的后果，根据有关部门的调查显示，其中超过25%的事故是由于雷电以及其它的电磁干扰引起的，保护电气设备的安全，不要受到雷电以及浪涌电压的影响成为电气接地系统设计的一个重要课题。电力系统的使用安全关系到建筑的正常使用，以及使用的安全性和可靠性，对于建筑内的设备和人员安全也是一个保证，为了更好的设计接地系统，就要清楚建筑中接地系统
防雷接地知识 引下线说明 连接接闪器与接地装置的金属导体称为引下线。 雷击时引下线上有很大的雷电流流过，会对附近接地的设备、金属管道、电源线等产生反击或旁侧闪击。为了减少和避免这种反击，现代建筑利用建筑物的柱筋作避雷引下线，经过实践证明这种方法不但可行，而且比专门引下线有更多的优点，因为柱钢筋与木梁、楼板的钢筋，都是连接在一起的和接地网络形成一个整体的”法拉第"笼，均处于等电位状态。雷电流会很快被分散掉，可以避免发击和旁侧闪击的现象发生。 关于引下线，"规范"作如下规定：《GB50057-94》引下线一般采用圆钢或扁 钢，其尺寸不小于下列数值： 圆钢直径为8mm ;扁钢截面为48mm2 ;扁钢厚度为4mm。 装在烟囱上的引下线其尺寸不小于：圆钢直径? 12mm;扁钢厚度为4mm , 截面积为100 mm2。 所有引下线要镀锌或涂漆，在腐蚀性较强场所，还应加大截面积或采取其他防腐措施。 引下线的固定支撑点间隔不得大于 1.5-2m，引下线的敷设应保持一定的松紧度，不能拉的太紧，以免热胀冷缩而拉断。 为了减少引下线的电感量，引下线应沿最短接地路径敷设。对于建筑艺术要求较高的建筑物，引下线可采用暗敷设，但截面要加大。由于建筑物的造型不同，不能做直线引下时，应注意弯曲开口处两点间的直线距离不得等于或小于弯曲部分线段的实际长度的0.1倍，一般弯曲处不用锐角尽量避免用直角。
引下线应装在人员不易碰到的隐蔽地点，以防接触电压的危害。 距地面2M以内的引下线，应有良好的保护，用瓷管或耐阳光的塑料管套住，避免人或动物触碰。 为便于检查避雷设施连接导体的导电情况和接地体的散流电阻，要在每根引下线上做断接卡子，断接卡子"规范"规定距地面最高为1.8m。暗装引下线也应在相应的地方做断接卡子接线盒。（利用混凝土柱钢筋做引下线时，不必做断接卡子，但必须引出测量线端子外露墙面）断接卡子必须镀锌，并保护接触面严密，接触面不得小于10 mm2卡接母丝直径必须大于8 mm，卡接母丝上应套有弹簧垫圈。 接地装置 从避雷的角度讲把接闪器通过引下线与大地作良好的电气连接的装置称之为接地装置。接地装置的作用是把由接闪器和网络屏蔽引来的雷电流因快地放泻到大地中去，以保护人员、设备和建筑物的安全。 理想的接地装置（包括从接闪器到地面的引线）是没有电阻的，假如这样的装置存在那么雷击的时候不论雷电流有多大，接地装置上任何一点对大地的电压都为零。这样的避雷系统对人来讲是绝对安全的。但实际上，这样的接地装置是不存在的，所以引出很多接地的技术问题。跨步电压及防止措施当雷击时雷电流从接地装置向大地逸散，地面各点之间就有电压存在，当人站在接地装置的地面上，由于两只脚所站的地方不同，电位也就不同，在两只脚之间就有电压，这两脚之间的电压叫做跨步电压。跨步电压越大流过人体的电流就越大，对人的生命就越危险。所以设计接地装置时要给予重视。跨步电压对赤脚的人尤其危险，因为人的脚直接与地面接触，接触良好流过人体的电流就大危险自然就大。在工程上规定以0.8m作为跨步的距离，为减少跨步电压，工程上多把建筑物的避雷接地装置
目录 一建筑电气工程图基本知识 (2) （一）、建筑电气工程施工图概念 (2) （二）、建筑电气工程图的类别 (2) （三）、建筑电气工程施工图的组成 (2) 二电气工程图的识读 (3) （一）、常用的文字符号及图形符号 (3) （二）、读图的方法和步骤 (4) （一）、模拟项目图纸组成 (18) （二）、电力系统的组成 (18) （三）、总干线 (18) （四）、配电系统识读 (18) （五）、平面图 (19)
一建筑电气工程图基本知识 （一）、建筑电气工程施工图概念 建筑电气工程施工图，是用规定的图形符号和文字符号表示系统的组成及连接方式、装置和线路的具体的安装位置和走向的图纸。 电气工程图的特点 （1）建筑电气图大多是采用统一的图形符号并加注文字符号绘制的。 （2）建筑电气工程所包括的设备、器具、元器件之间是通过导线连接起来，构成一个整体，导线可长可短能比较方便的表达较远的空间距离。 （3）电气设备和线路在平面图中并不是按比例画出它们的形状及外形尺寸，通常用图形符号来表示，线路中的长度是用规定的线路的图形符号按比例绘制。 （二）、建筑电气工程图的类别 1、系统图：用规定的符号表示系统的组成和连接关系，它用单线将整个工程的的供电线路示意连接起来，主要表示整个工程或某一项目的供电方案和方式，也可以表示某一装置各部分的关系。系统图包括供配电系统图（强电系统图）、弱电系统图。 供配电系统图（强电系统图）是表示供电方式、供电回路、电压等级及进户方式；标注回路个数、设备容量及启动方法、保护方式、计量方式、线路敷设方式。强电系统图有高压系统图、低压系统图、电力系统图、照明系统图等。 弱电系统图是表示元器件的连接关系。包括通信电话系统图、广播线路系统图、共用天线系统图、火灾报警系统图、安全防范系统图、微机系统图。 2、平面图：是用设备、器具的图形符号和敷设的导线（电缆）或穿线管路的线条画在建筑物或安装场所，用以表示设备、器具、管线实际安装位置的水平投影图。是表示装置、器具、线路具体平面位置的图纸。 强电平面包括：电力平面图、照明平面图、防雷接地平面图、厂区电缆平面图等；弱电部分包括：消防电气平面布置图、综合布线平面图等。 3、原理图：表示控制原理的图纸，在施工过程中，指导调试工作。 4、接线图：表示系统的接线关系的图纸，在施工过程中指导调试工作。 （三）、建筑电气工程施工图的组成 电气工程施工图纸的组成有：首页、电气系统图、平面布置图、安装接线图、大样图和标准图。 1、首页：主要包括目录、设计说明、图例、设备器材图表。 （1）设计说明包括的内容：设计依据、工程概况、负荷等级、保安方式、接地要求、
建筑物防雷设计规范 本规范是根据中华人民共和国建设部于2005年3月30日以建标函[2005]84号“ 关于印发《2005年工程建设标准规范制订、修订计划（第一批）》的通知”的要求，由中国中元国际工程公司会同相关单位对《建筑物防雷设计规范》GB50057-95(2000年版)修订而成的。 本规范修订的主要内容为： 1 增加了术语一章； 2 变更防接触电压和防跨步电压的措施； 3 补充外部防雷装置采用不同金属物的要求； 4 修改防侧击的规定； 5 详细规定电气系统和电子系统选用电涌保护器的要求； 6 简化了雷击大地的年平均密度计算公式, 并相应调整了预计雷击次数判定建筑物的防雷分类的数值。 7.部分条款作了更具体的要求。 本规范中以黑体字标志的条文为强制性条文，必须严格执行。 本规范由住房和城乡建设部负责管理和对强制性条文的解释，由中国机械工业联合会负责日常管理，由中国中元国际工程公司负责具体技术内容的解释。本规范在执行过程中，请各单位结合工程实践，认真总结经验，注意积累资料，如发现需要修改或补充之处，请将意见和建议反馈给中国中元国际工程公司。 本规范组织单位、主编单位、参编单位和主要起草人： 组织单位：中国机械工业勘察设计协会 主编单位：中国中元国际工程公司 参编单位：五洲工程设计研究院 中国气象学会雷电防护委员会 北京市避雷装置安全检测中心
中国石化工程建设公司 中国建筑设计研究院 主要起草人：林维勇、黄友根、焦兴学、陶战驹、王素英、杨少杰、宋平健、黄旭、张文才、徐辉 本规范主要审查人员：王厚余、丁杰、张力欣、方磊、欧清礼、尹君平、王云福、关象石、杨维林 第一章总则 第1.0.1条为使建筑物(含构筑物，下同)防雷设计因地制宜地采取防雷指施，防止或减少雷击建筑物所发生的人身伤亡和文物、财产损失，做到安全可靠、技术先进、经济合理，制定本规范。 第1.0.2 条本规范适用于新建建筑物的防雷设计。 本规范不适用于天线塔、共用天线电视接收系统、油罐、化工户外装置的防雷设计。 第1.0.3 条建筑物防雷设计，应在认真调查地理、地质、土壤、气象、环境等条件和雷电活动规律以及被保护物的特点等的基础上，详细研究防雷装置的形式及其布置。 第1.0.4 条建筑物防雷设计除应执行本规范的规定外，尚应符合国家现行有关标准和规范的规定。 第二章防雷分类 第2.0.1条建筑物应根据其重要性、使用性质、发生雷电事故的可能性和后果，按防雷要求分为三类。 第2.0.2条遇下列情况之一时，应划为第一类防雷建筑物： 一、凡制造、使用或贮存炸药、火药、起爆药、火工品等大量爆炸物质的建筑物，因电火花而引起爆炸，会造成巨大破坏和人身伤亡者。 二、具有0区或10区爆炸危险环境的建筑物。 三、具有1区爆炸危险环境的建筑物，因电火花而引起爆炸，会造成巨大破坏和人身伤亡者。 第2.0.3条遇下列情况之一时，应划为第二类防雷建筑物： 一、国家级重点文物保护的建筑物。
前言： 最近项目在做弱电机房和消防控制室的防雷接地工程，薛哥整理了一些防雷接地知识分享给大家 正文： 一、概念 防雷接地分为两个概念，一是防雷，防止因雷击而造成损害；二是接地，保证用电设备的正常工作和人身安全而采取的一种用电措施。接地装置是接地体和接地线的总称，其作用是将闪电电流导入地下，防雷系统的保护在很大程度上与此有关。接地工程本身的特点就决定了周围环境对工程效果的影响，脱离了工程所在地的具体情况来设计接地工程是不可行的。实践要求要有系统的接地理论来对工程实际进行指导。而设计的优劣取决于对当地土壤环境的诸多因数的综合考虑。土壤电阻率、土层结构、含水情况以及可施工面积等因数决定了接地网形状、大小、工艺材料的选择。因此在对人工接地体进行设计时，应根据地网所在地的土壤电阻率、土层分布等地质情况，尽量进行准确设计。接地体：又称接地极，是与土壤直接接触的金属导体或导体群。分为人工接地体与自然接体。接地体做为与大地土壤密切接触并提供与大地之间电气连接的导体，安全散流雷能量使其泄入大地。
二、设计原则 通信线路和通信机械接地，是为防雷、防强电、防电磁感应，防电腐蚀，防通信干扰，以及作为通信正常工作和保护人身安全而设。 通信机房的各种接地系统(包括联合接地，保护接地、防雷接地，以及各种自然接地体等)有两种设置方式(即分设方式与合设方式)，但每处只允许一种设置方式。 引入电源室的交流电源线，在室外应装置相应的低压避雷器及防护横向电压的设备。 接地体(包括防雷、交流零线的重复接地，保护接地、联合接地、电缆金属外护套，以及各种自然接地体等)，地下引接线及地上裸导体的连接等，应采取以下减少电化学腐蚀的措施： ①接地体(包括地下的引接线)应采用镀锌钢材、铸钢材、铜材或石墨电极; ②减少联合接地系统的直流工作电流; ③保护接地系统应没有直流或交流电流; ④引入电缆应采用有绝缘外护套的电缆或将电缆金属外护套与室内接地系统加
建筑物防雷等级如何分类 随着城市进程的加快，城市的高楼大厦越来越多，房子越做越高就 日益突出了防雷接地工程的重要性。人人都想居住在一个安全的环境中，防雷其实在现代生活中是一个非常重要的工作，建筑物防雷其实是分等 级的，建筑防雷等级越高防雷措施就越严格，岱嘉电气技术工程师解释说，一般建筑物防雷可以分为三类： 一、第一类防雷建筑物 制造使用或者存储火药、炸药、起爆物、火工品等大量危险物的建筑，遇到火花会爆炸，并且有可能造成巨大人身伤亡和经济损失的建筑物。 二、第二类防雷建筑物 1、国家级重点文物保护建筑； 2、国家级会堂、办公楼、档案馆、国际机场、大型展览馆、大型候 车站、国际港口客运站、国宾馆、大型旅游建筑和大型体育场馆； 3、国家级计算机中心、通信枢纽、以及对国家意义重大的装有大量 电子设备的建筑； 4、制造、使用、存储危险爆炸物、包括露天气罐和油罐等可能引起 爆炸并且会造成巨大破坏和人身伤亡的建筑物等； 5、预计年雷击次数大于次的省、部级办公楼及其它重要的或者人员 密集的公共建筑； 6、预计年雷击次数大于次的住宅及办公楼等一般性民用建筑。 以上所列出的建筑物都属于第二类防雷建筑，这些地方的防雷级别 非常高，需要重点做好防雷接地工作。 三、第三类防雷建筑物 1、省重点文物保护单位和档案馆； 2、预计雷击次数大于次小于次的部、省级办公楼及其他重要的或者 人员密集的公共建筑物；
3、预计雷击次数大于等于次小于次的住宅、公共楼等一般性民用建筑； 4、预计雷击次数大于次的一般性工业建筑物； 5、考虑到雷击后果和周围条件等因素，确定需要防雷的21区.22 区.23区火灾危险环境的建筑物。 6、年平均雷暴日15天以上的地区，高度15米以上的烟囱、水塔等 孤立建筑物。年平均雷暴日15天及以下的地区，高度为20米以上的烟囱、水塔等孤立建筑物。 以上所列出的就是基本的建筑防雷分类，其中涉及到的21区、22区、23区是如下定义的： 0区：指正常运行时连续出现或长时间出现爆炸性气体混合物的环境。 1区：在正常情况下可能出现爆炸性气体混合物的环境。 2区：在正常情况下不可能出现而在不正常情况下偶尔出现爆炸性气体混合物的环境。 10区：指正常运行连续成长时间、短时间连续出现爆炸性粉尘、纤 维的环境。 11区：指正常运行时不出现，仅在不正常运行时偶尔出现爆炸性粉尘、纤维的环境。 21区：闪点高于环境温度的可燃液体，并在数量上和配置上能引起 火灾危险的环境。 22区：具有悬浮、堆积状的可燃粉尘或可燃纤维，虽不能形成爆炸 混合物，但在数量和配置上能引起火灾的环境。 23区：存在固体可燃物质，并在数量和配置上能引起火灾的环境。 岱嘉电气20年专注于生产防雷接地工程中使用的防雷接地材料， 岱嘉电气为电力行业，中国石化、电信、民航、轨道交通、医院、学校 等行业众多项目中防雷接地工程提供接地耗材，从降阻剂供应提供到其 他防雷接地耗材供应，岱嘉电气得到项目方采购主管一致好评，与众多 项目有多年稳定供货合作。
万源大厦装修改造工程主楼防雷接地方案 编制单位：中建三局集团有限公司 编制人： 审核人： 审批人： 审批日期：
一、目录 二、工程概况................................... 错误!未定义书签。 三、防雷接地概况............................... 错误!未定义书签。 四、编制依据................................... 错误!未定义书签。 五、施工工艺流程............................... 错误!未定义书签。 六、具体施工步骤............................... 错误!未定义书签。 1.地下室地网.............................. 错误!未定义书签。 2.引下线.................................. 错误!未定义书签。 3.天面避雷带(也称接闪器).................. 错误!未定义书签。 4.机房内接地.............................. 错误!未定义书签。 5.等电位（MEB、LEB）连接.................. 错误!未定义书签。 6.均压环.................................. 错误!未定义书签。 7.接地电阻测试............................ 错误!未定义书签。 七、施工质量要求：............................. 错误!未定义书签。 八、安全措施................................... 错误!未定义书签。
. 1、避雷带的计算：按照计算规则，（水平+垂直）*（1+3.9%） 2、避雷带分为女儿墙敷设，混凝土块敷设，混凝土块单独计算，起始位置为50cm，间隔 为1m。 3、楼顶有栏杆的，可以用来代替避雷带，但是必须达到一定的壁厚，不然会被击穿。 4、引下线：第一种，利用柱子里边的钢筋做为引下线，定额默认为2根主筋，如果图纸给 出多根，需要按照比例调整。第二种，单独敷设金属构件作为引下线，计算工程量的时候，定额默认是一根，看清说明需要几根，进行调整。 5、测试电阻：第一种，断接卡子，适用于单独敷设的引下线，在室外地面上来做，用来测 试接地电阻。第二种：测试板，适用于利用钢筋作为引下线，这种情况在钢筋的下方链接一块测试板，方便测试电阻。两种情况外侧是否需要箱子，可以来定是否有测试箱。 注意：不是每条引下线，都需要做测试。 6、接地母线：可以理解为雷电流的通道，负责电流的传输，把电流引到各个接地极。接地 极：就是电流流向大地的通道。接地母线和接地极共同形成了一套接地装置，但是现在这种做法不多了。工程量的计算：接地母线计算长度，施工图工程量*（1+3.9%）。接地极是按照根计算。 7、利用基础钢筋作为接地极：这是现在比较常用的做法，利用本身基础的钢筋作为自然接 地装置，不需要再单独敷设其他的东西了。工程量的计算：有相应定额的地区，是按照基础的面积计算。没有相应的定额的地方，可以按照焊接点来计算，参照“柱主筋与地圈梁的焊接”的定额。 8、均压环：作用是均压，将高压均匀的分布在物体的周围，保证环形各部位之间没有电位 差，从而达到均压的效果。做法一，利用圈梁的钢筋作为均压环。定额中有相应的定额可以选择。做法二，利用扁钢或者圆钢单独敷设均压环。定额中没有相应的定额，计算规则规定可以按照“户内接地母线”套取。计算时，按照圈梁中心线长度计算。设置：一类防雷建筑从30米以上每间隔6米一道，二类防雷建筑从45米开始每隔三层一道，三类防雷建筑从60米开始每隔三层一道。 9、柱主筋与圈梁焊接，是指作为引下线的柱子的主筋与圈梁进行焊接，发生的地方为引下 线与均压环的焊接。有的人认为，均压环的焊接已经包含了这个部分，所以不需要另做。 但是实际上，均压环的焊接是水平方向的，而这个柱主筋与圈梁的焊接，是垂直方向上的，两者并不冲突，按照道理应该是发生的。计算时，定额中是默认两根柱主筋与两根圈梁钢筋进行焊接为一处，如果钢筋根数增加，需要做相应比例调整。 10、接地跨接线：是指接地母线在遇到障碍物的时候需要进行跨接，一般像伸缩缝之类的都 需要做接地跨接线，计算时，每跨过一次为一处。 11、钢铝窗接地：按照计算规则，6层以上的钢铝窗需要进行接地的处理。 12、等电位联接：是指将建筑物、以及附近的所有金属物体，像钢筋、金属的水管等用电线 联接起来，达到一个没有电位差的环境，从而起到保护的作用。第一种，总等电位联接，一般情况一栋楼或者是一个单元只存在一个，在地下室或者是配电间内。是将进线的配电柜还有进户的水管，电梯等都联接起来。第二种，局部等电位联接，是在卫生间内对金属的构件进行联接，因为大部分为毛坯房，现在的做法，基本上都是做在卫生洁具所在的钢筋处。做法，利用电线穿管来做联接。计算时，总等电位和局部等电位需要计算箱子，管，线的工程量。 13、接地网调试，按照系统计算。 ..
文件编号：GD/FS-3648 （解决方案范本系列） 高层建筑的防雷接地措施 详细版 A Specific Measure To Solve A Certain Problem, The Process Includes Determining The Problem Object And Influence Scope, Analyzing The Problem, Cost Planning, And Finally Implementing. 编辑：_________________ 单位：_________________ 日期：_________________
高层建筑的防雷接地措施详细版 提示语：本解决方案文件适合使用于对某一问题，或行业提出的一个解决问题的具体措施，过程包含确定问题对象和影响范围，分析问题，提出解决问题的办法和建议，成本规划和可行性分析，最后执行。，文档所展示内容即为所得，可在下载完成后直接进行编辑。 雷电会引起建筑物的损坏、人员伤亡，对电力、电讯等设备造成损坏。雷电的破坏作用归纳起来有两种：一是直接击在建筑物上产生热效作用和电动力作用；二是雷电流产生的静电感应作用和电磁感应作用以及雷电波侵入作用。高层建筑更易遭受雷击，加之高层建筑正在向智能化发展，大量电子设备和网络系统一旦遭受雷击，损失将很严重，所以防雷系统可靠与否是极为重要的。 高层建筑防雷是依据法拉第笼原理采用笼式防雷系统，就是将建筑物层面避雷网（带）、引下线和接地装置三部分联结成一个整体的钢铁大网笼。从防直击雷、防测击雷、防雷电感应和防雷电波侵入等方
面，综合考虑接闪功能、分流影响、均衡电位、屏蔽作用、合理布线和接地等因素，做到从整体上兼顾建筑物外部防雷和内部防雷等功能，达到安全防雷的目的。 1. 建筑物的外部防雷 高层建筑的外部防雷主要是指防直击雷和防侧击雷，其作用是保护建筑物本身不遭受雷击，主要由接闪器、引下线和接地装置组成。 1)接闪器 接闪器是防直击雷接受雷电流的金属导体，其形式有避雷网（带）、避雷针、金属屋面等。避雷网（带）应沿屋脊、屋角、屋檐、檐角、女儿墙等易受雷击部位敷设，并按建筑物的防雷等级在整个屋面组成不同尺寸要求的网格，见表1.根据雷击建筑物部位的规律，在建筑物上装设避雷针（网、带），就能
1、防雷接地装置由接闪器、引下线、接地装置组成。 2、建筑物内的设备、管道构架等主要金属物和防侧击雷的门窗、栏杆以及屋面的金属物体必须接地焊接。 3、防雷接地体应采取焊接方法：①使用金属管作接地体时应在其串接部位焊接角形金属跨接线；②钢筋与钢筋交叉要用一条短圆钢进行跨接焊接，焊接长度不小于圆钢直径的6倍，圆钢同扁钢的焊接必须进行三面焊接；③焊接处焊缝应饱满，要有足够的机械强度，不得有灰渣，咬肉裂纹虚焊气孔等缺陷，焊接处的药皮应敲净。接地体采取搭焊接时。其搭接长度必须符合以下要求：①扁钢为其宽的2倍以上；（三个棱边焊接）②圆钢为其直径的6倍以上；（双面焊接）③圆钢和扁钢连接，其长度为圆钢直径的6倍。（三面焊接） 4、人工接地体应采用圆钢、扁钢、角钢、钢管等金属材料，必须符合以下要求：①圆钢直径不小于10mm；②扁钢截面不小于100平方毫米，厚度不小于4毫米；③角钢厚度不小于4毫米；④钢管壁厚不小于3.5毫米。 5、利用建筑物钢筋做防雷引下线时：①上部与接闪器焊接,下部与基础防雷地线焊接,不能绑接；②下部在室外地坪下0.8～1m处焊一根直径12mm或-40×4镀锌导体伸向室外墙边的距离不小于1m,以备室外人工接地体使用(按图纸设计确定)。③下部在室外地坪上不低于0.3m处焊接一接地体连接板，供防雷接地电阻测量和以备室外防跨步电压工程用（按图纸设计确定）。④接地电阻值应小于设计要求，当利用柱基作接地体不能满足要求时应埋没人工接地体。⑤建筑物钢筋柱内，钢筋直径16mm以上的可用二根作为一组引下线，钢筋直径10mm以上的应用四根为一组作引下线。具体做法按设计要求。⑥防雷专用的引下线暗敷时，引下线扁钢截面不得小于25×4mm圆钢直径不得小于12mm，引下线必须在距地面1.5～1.8m处做断接卡子（一条引下线除外）断接线卡子所用镀锌螺栓的直径不得小于10mm，并需加镀锌弹簧垫圈，并安装一个有标识的接地电阻检测盒。⑦施工操作时应按图纸设计要求截出柱、桩、位置和柱、桩内所用钢筋的位置用油漆作好标志，按照施工进度层都要在相同的钢筋上作好油漆标志，以免错接。 6、建筑物内的电气设备和建筑物天面的设备管道，突出构架以及需防铡击雷的门窗必须做好接地，需防雷的金属门窗应有两处与接地线相连，天面的金属管道应有两处接地。 7、进出建筑物的金属管道和电源穿线钢管均应与接地装置相联。 8、接地干线的接线柱应该明敷在外，与绝缘导线PE线应紧密联接，联接处应有明显的接地标记。 9、电气设备上的接地线应采用专用的接地线，并用镀锌螺栓将接地线牢固地接在电气设备的金属体上。
