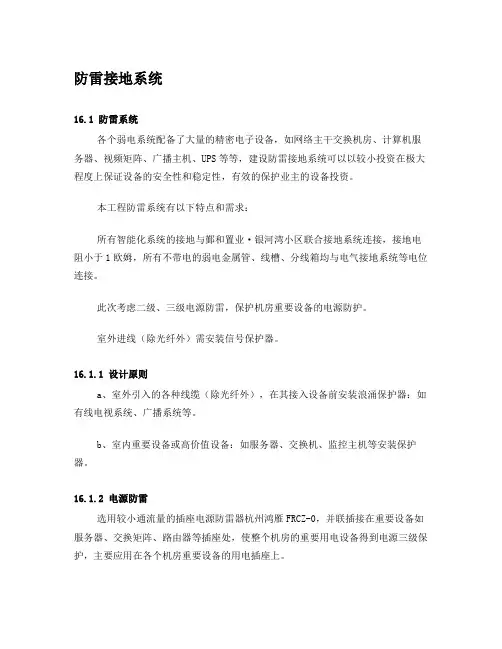

防雷接地系统
16.1 防雷系统
各个弱电系统配备了大量的精密电子设备，如网络主干交换机房、计算机服务器、视频矩阵、广播主机、UPS等等，建设防雷接地系统可以以较小投资在极大程度上保证设备的安全性和稳定性，有效的保护业主的设备投资。
本工程防雷系统有以下特点和需求：
所有智能化系统的接地与鄞和置业〃银河湾小区联合接地系统连接，接地电阻小于1欧姆，所有不带电的弱电金属管、线槽、分线箱均与电气接地系统等电位连接。
此次考虑二级、三级电源防雷，保护机房重要设备的电源防护。
室外进线（除光纤外）需安装信号保护器。
16.1.1 设计原则
a、室外引入的各种线缆（除光纤外），在其接入设备前安装浪涌保护器：如有线电视系统、广播系统等。
b、室内重要设备或高价值设备：如服务器、交换机、监控主机等安装保护器。
16.1.2 电源防雷
选用较小通流量的插座电源防雷器杭州鸿雁FRCZ-0，并联插接在重要设备如服务器、交换矩阵、路由器等插座处，使整个机房的重要用电设备得到电源三级保护，主要应用在各个机房重要设备的用电插座上。
在计算机网络系统中的各个楼栋交换机（IDF）的用电插座处安装插座型电源避雷器LT A6-420NS。
16.1.3 信号防雷
安防系统：安装视频信号避雷器（FRX-AS-BNC+DC12）和控制线保护器（FRX-AS-BNC+DCK）；红外对射避雷器FRX-485
公共广播系统：广播进出线路安装FRX-485保护器。
16.2 接地系统
①机房接地
机房接地主要是指放置重要设备的场所内机房设备的等电位连接，此次宁波鄞和置业〃银河湾小区主要对物管机房实现局部等电位连接。具体施工方案如下：沿墙体四周分别均布安装环形接地母排，其截面为60mm×6mm的铜排母环，该接地母排距地面高约150-350mm，距墙800 mm，并每隔300mm在铜排上钻一个孔Φ10，且每隔1200mm用绝缘胶木板与地面实现绝缘可靠连接，并采用BVR16mm2将环形母排至少两处连接到机房局部等电位汇集点上；机房内的防雷地、工作交流地（N线）、静电地、屏敝地、直流地、绝缘地、安全保护地等接地直接连接到环形接地母排上。
②弱电井设备接地
弱电井设备接地主要是指弱电井内IDF、汇集层交换机及其它中继设备的接地，主要措施是设备部分通过其供电插座内的PE线直接接地，机柜部分引出接地线到弱电接地干线上。
③重要终端设备接地
重要终端设备主要指计算机终端设备、弱电主机等设备，其接地主要通过供电插座的PE线接地。
④弱电接地干线
弱电接地干线是指安装在弱电井内的弱电接地引下线，如预埋的扁钢、BVR50线缆、40*4铜排等。本系统建议采用40*4镀锌扁钢。
⑤弱电系统接地体
大多数建筑物采用联合接地系统，采用共地不共线原则，其弱电系统接地体就是大楼的基础接地体。
机房环形接地母排安装示意图：
800 支撑木条
