大气知识结构图
大气一、单元知识结构 二、各节的知识结构 1.第一节知识结构 2.第二节知识结构.
3.第三节、第四节知识结构5.第五节、第六节、第七节知识结构
三、重点、难点知识分析 1.分析对流层大气的主要特点 (1)温度垂直变化 太阳辐射到达地球上的能量,大部分被地面吸收增热升温,远离地面的空气受热少。使得对流层的气温下暖上冷,垂直方向上变化的规律是高度每上升100米,气温下降0.6℃。 (2)对流运动显著 由于地球上水平方向因太阳能量随纬度分布不均而不均,即水平方向上冷热不均。以及对流层下暖上冷,气温随高度增加而递减这两个因素的同时作用,形成了大气的对流运动。简言之:对流层垂直方向近地面空气膨胀上升,高空冷空气收缩下沉,导致水平方向空气密度差异,从而使空气流动起来,这就是对流运动。 (3)厚度随纬度而变化 对流层是地球大气贴近地表最薄的一层,厚度不足20千米,厚度大小因地理纬度而有差异。这是因为,低纬地区受热多,对流旺盛,对流层厚度大;纬度越高,受热越少,对流越弱,对流层厚度越小。 (4)天气现象复杂多变 由于对流层集中了大气质量的3/4及几乎全部水汽,致使空气在上升运动过程中,水汽遇冷凝结成云致雨,形成复杂多变的天气现象。云雨的形成、天气的多变、气温日变化大、有适宜人类生存的水热条件。 2.分析大气环流与季风环流 (1)大气环流 大气环流形成的根本原因是地球表面因纬度而异的冷热不均。假设地表性质均匀,那么大气在运动过程中受地转偏向力的影响最终形成三圈环流。仔细分析原因:高低纬两圈环流属于热力环流;中纬环流属于动力环流。大气环流是影响气候的重要因素,对全球的热量、水量平衡有重要意义,特别是三圈环流在近地面形成的气压带、风带对气候产生直接影响。具体地说:凡低压带(上升气流)控制的地区,湿润多雨;凡高压带(下沉气流)控制的地区,干燥少雨;凡低纬吹向高纬的风控制的地区,湿润多雨;凡高纬吹向低纬的风控制的地区,干燥少雨。如:信风带、极地东风带干燥少雨;西风带湿润多雨。 (2)季风环流 季风环流是大气环流的重要组成部分。它主要是由于在海陆交接处,海陆热力性质差异引起的。季风环流在亚洲东部、东南部、南部最典型。因为这里位于世界最大的大陆---欧亚大陆东部,世界最大的大洋---太平洋西部,海陆热力性质对比最强烈,因此,季风最显著。海陆热力性质差异是形成季风最重要的原因,但不是唯一原因,气压带、风带的季节移动也是形成季风的原因之一。下面亚洲东部为例对比东亚季风与南亚季风。 3.认识CO2 、O3 CO2 在空气中主要的作用是:保温作用;光合作用的原料;需注意的是空气中的温室气体并非只有C02,H 2O汽、CH4、O3、氯氟烃等也都是重要的温室气体。 O3的作用主要是吸收紫外线,除此还有保温、消毒等作用。O3层空洞是人类面临的最大环境问题之一,为了保护臭氧层,1985年签署了“保护臭氧层维也纳公约”;1987年签署了关于“消耗臭氧物质的蒙特利尔议定书”,这是人类控制氯氟烃排放的最早协定。 4.图析太阳、地面、大气三种辐射转化过程及大气对地面的保温作用
提高电站锅炉燃烧效率的优化技术(标准版)
When the lives of employees or national property are endangered, production activities are stopped to rectify and eliminate dangerous factors. (安全管理) 单位:___________________ 姓名:___________________ 日期:___________________ 提高电站锅炉燃烧效率的优化技 术(标准版)
提高电站锅炉燃烧效率的优化技术(标准版)导语:生产有了安全保障,才能持续、稳定发展。生产活动中事故层出不穷,生产势必陷于混乱、甚至瘫痪状态。当生产与安全发生矛盾、危及职工生命或国家财产时,生产活动停下来整治、消除危险因素以后,生产形势会变得更好。"安全第一" 的提法,决非把安全摆到生产之上;忽视安全自然是一种错误。 燃料在锅炉的炉膛中燃烧释放热能,经过金属壁面传热使锅炉中的水转化成具有一定压力和温度的过热蒸汽,随后把蒸汽送入汽轮机,由汽轮驱动进行发电。燃烧优化技术能够有效提高锅炉燃烧的效率并减少污染。本文重点分析能够提高电站锅炉燃烧效率的优化技术。 电站锅炉燃烧优化技术发展 我国经济发展逐渐从粗放型转入集约型,对电站锅炉的燃烧不仅要追求经济效益还要实现安全性及环保性。目前,我国电站锅炉燃烧优化技术取得了长足的进步但还存在一些比较严重的问题。为了保证电能的及时供应,燃煤机组及燃煤技术得到迅速的发展,但电站锅炉的自动化水平仍然非常低。20世纪70年代测量技术的改进有效促进煤炭燃烧效率的提高。氧化锆氧量计大大提高了锅炉燃烧后释放的烟气内氧气含量检测的准确性,在我国各个电站得到普遍应用,另外风速监测技术也是诞生在20世纪70年代的优化技术。 我国在20世纪80年代进行了技术改进,平均煤炭消耗大大降低,
课程设计(燃烧器设计)
燃烧器设计 一、课程设计题目: -----燃烧器设计 二、课程设计目的及要求 课程设计是专业课教学的重要组成部分,是理论学习的深化和应用。通过课程设计,使学生自觉地树立精心设计的思想,理论联系实际的学风,掌握一般民用燃气灶具的设计程序、方法和步骤。了解和熟悉本领域的新材料、新设备、新方法和新技术。熟悉国家和地方的有关规定和技术措施,学会使用有关的技术手册和设计资料,提高计算和绘图技能,提高对实际工程问题的分析和解决能力。 三、设计步骤与方法。 根据设计任务书中给定的设计题目及具体要求,按照收集资料→确定方案→设计计算→绘制图纸的步骤进行设计,并将各步骤的主要依据成果与结论写入设计说明书。 设计主要内容及注意事项指示如下: (一)设计的原始资料 1、来气压力; 2、气源种类; 3、气源物性参数。 (二)设计计算 1、大气式燃烧器头部设计计算 头部设计以稳定燃烧为原则,保证灶具在使用过程中,在0.5至1.5倍燃气额定 压力范围使用燃具和燃气成分在一定波动范围内,火焰燃烧应稳定,不得出现离 焰、回火、黄焰等现象,同时火焰应当满足加热工艺需要。 1) 选取火孔
①选取火孔热强度p q 根据给定的气源种类及其相关物性参数确定火孔热强度。 ②选取火孔直径p d 根据选定的火孔热强度确定燃烧器头部的火孔尺寸。 ③计算火孔总面积 按我国现行标准规定,家用燃气灶主火燃烧器的额定热负荷不得小于2.9KW , 但不得大于4.07KW 。 p p q Q F = p F —火孔总面积; Q —灶具额定热负荷 2) 计算火孔数目 24 p p d F n π = n —火孔数目; 3) 确定火孔深度 ①增加孔深,有利于提高灶具的脱火极限,使燃烧器更加稳定,工作范围增大。 ②增大孔深,在一定范围内,回火极限降低,气流阻力加大,不利于一次空气吸入。 ③孔深一般设定为燃烧器火孔直径的2~3倍 4) 确定火孔间距 火孔间距太大,不利于顺利传火;火孔间距太小,容易出现火焰合并,影响二次空气供给,出现黄焰现象。因此一般取火孔间距为火孔直径的2~3倍 5) 设计火孔排列型式 ①设计排数小于四排,对选择燃烧器设计参数无影响,对脱火极限无影响。 ②设计排数大于四排,随着排数增多,二次空气供给受到限制,容易产生黄焰。一般情况下,每增加一排,一次空气系数相应提高5%~7% 6) 确定头部截面积 ①头部截面积过大,点火时头部会积存大量空气,引起爆炸噪声;熄火时头部会积存大量燃气—空气混合物,引起回火噪声。
人教版地理必修一第二章地球上的大气知识结构
第二章地球上的大气 一、大气的受热过程: 太阳暖大地,大地暖大气,大气还热大地 1地球上大气最重要的能量来源是一一 太阳辐射; 近地面大气主要、直接的热源是: 地面 2、大气逆辐射:大气辐射中向下的部分,与地面长波辐射方向相反。 3、大气对太阳辐射有 削弱作用; 大气逆辐射对地面有 保温作用。 练习:用图示表示大气的受热过程。(参照P28图 地球表面受热过程) 二、 热力环流:1、形成过程: 热力环流 太阳辐射的纬度分布不均(根本原因)二、冷热不均(直接原因)二、大气的垂直运动 厂一〉同一水平面气压差异 厂一〉风 练习:画出热力环流:①标准图 ②海陆风 ③城市热岛环流 2、 等压面的变化: 高压向上凸出,低压向下凹下。 3、 气压中心:受热上升,近地面形成 热低压;受冷下沉,近地面形成 冷高压。 ①等压面上的点气压值相等; 4、 判断气压值高低:. ②等压面以下气压值高,以上气压值低; ③近地面气压值高于高空。 三、 大气的水平运动一一风:1风形成的直接原因是:水平气压梯度力。 2、 水平气压梯度力的方向:垂直于等压线,指向低压。 3、 等压线的疏密程度反映了水平气压梯度的大小。其规律: 等压线越密集,气压梯度越大,风力越大; 等压线越稀疏,气压梯度越 小,风力越小 练习:画风向:①北半球近地面 ②南半球近地面 ③P32甲、乙两地 冷 热 不 均 引 起 大 气 运 动
一、气压带和风带的形成:(34页) 1气压带和风带的分布图:2、分布规律: 气干旱少雨的气压带:副高、极地高压 压多雨的气压带:赤道低压带(对流雨)、副极地低气压带(锋面雨)多雨的风带:西风带 带3、季节移动规律:(随太阳直射点季节移动而南北移动)(35页)北半球大致是:夏季偏北,冬季偏南。与二、北半球冬、夏季气压中心: 风1成因:海陆相间分布,海陆热力性质差异。(36页) 带2、气压中心名称:(37页) 3、季风:(38页)
家用燃气灶具设计指导书 燃烧器课程设计
家用燃气灶具设计指导书燃烧器课程设计
燃烧器课程设计指导书 一、课程设计题目: -----燃烧器设计 二、课程设计目的及要求 课程设计是专业课教学的重要组成部分,是理论学习的深化和应用。通过课程设计,使学生自觉地树立精心设计的思想,理论联系实际的学风,掌握一般民用燃气灶具的设计程序、方法和步骤。了解和熟悉本领域的新材料、新设备、新方法和新技术。熟悉国家和地方的有关规定和技术措施,学会使用有关的技术手册和设计资料,提高计算和绘图技能,提高对实际工程问题的分析和解决能力。 三、设计步骤与方法。 根据设计任务书中给定的设计题目及具体要求,按照收集资料→确定方案→设计计算→绘制图纸的步骤进行设计,并将各步骤的主要依据成果与结论写入设计说明书。 设计主要内容及注意事项指示如下: (一)设计的原始资料 1、来气压力; 2、气源种类; 3、气源物性参数。 (二)设计计算 1、大气式燃烧器头部设计计算 头部设计以稳定燃烧为原则,保证灶具在使用过程中,在0.5至1.5倍燃气额定压 力范围使用燃具和燃气成分在一定波动范围内,火焰燃烧应稳定,不得出现离焰、回火、黄焰等现象,同时火焰应当满足加热工艺需要。 1) 选取火孔 q ①选取火孔热强度 p
根据给定的气源种类及其相关物性参数确定火孔热强度。 ②选取火孔直径p d 根据选定的火孔热强度确定燃烧器头部的火孔尺寸。 ③计算火孔总面积 按我国现行标准规定,家用燃气灶主火燃烧器的额定热负荷不得小于 2.9KW ,但不得大于4.07KW 。 p p q Q F = p F —火孔总面积; Q —灶具额定热负荷 2) 计算火孔数目 24 p p d F n π = n —火孔数目; 3) 确定火孔深度 ①增加孔深,有利于提高灶具的脱火极限,使燃烧器更加稳定,工作范围增大。 ②增大孔深,在一定范围内,回火极限降低,气流阻力加大,不利于一次空气吸入。 ③孔深一般设定为燃烧器火孔直径的2~3倍 4) 确定火孔间距 火孔间距太大,不利于顺利传火;火孔间距太小,容易出现火焰合并,影响二次空气供给,出现黄焰现象。因此一般取火孔间距为火孔直径的2~3倍 5) 设计火孔排列型式 ①设计排数小于四排,对选择燃烧器设计参数无影响,对脱火极限无影响。 ②设计排数大于四排,随着排数增多,二次空气供给受到限制,容易产生黄焰。一般情况下,每增加一排,一次空气系数相应提高5%~7% 6) 确定头部截面积 ①头部截面积过大,点火时头部会积存大量空气,引起爆炸噪声;熄火时
烟气再循环天然气预混燃烧器性能优化研究
烟气再循环天然气预混燃烧器性能优化研究随着国内燃气锅炉NO_x排放标准的逐渐严格和多种低氮燃烧技术联合使用的技术路线的开发应用,越来越多的燃气锅炉采用了耦合烟气再循环的天然气预混燃烧器。而烟气再循环天然气预混燃烧器在应用过程中存在着燃空掺混不均匀、烟气预混气掺混不均匀和火焰不稳定的关键问题。 基于原型天然气预混燃烧器,本文研究了它的燃空掺混均匀性并从结构优化的角度对其燃空掺混不均匀进行了优化。借鉴国内外低氮燃烧器的结构设计特点,本文在原型燃烧器的基础上设计出了烟气内循环结构,并对其烟气预混气掺混不均匀和火焰不稳定进行了相关结构设计优化。 最后,对原型燃烧器和优化了的燃烧器进行了对比分析。根据本文要解决的三个关键问题,简化了原型燃烧器的几何模型,并对其流体域做了结构网格。 为了获得精确的数值模拟结果,对需要用到的数学模型进行了分析和选择。将本文选择的数值模拟方法和前人做过的相似研究的数值模拟方法进行了比较,确保了本文的数值模拟方法是可行的。 使用本文建立的完整结构网格和选择的数值模拟方法做了网格无关性验证。为了解决燃空掺混不均匀问题,本文研究了原型燃烧器在不同负荷下的掺混特性,从预混段长度、燃料喷孔孔径和角间距三个方面分别对燃空掺混特性进行了优化研究。 研究结果表明,混合不均匀度随着预混段长度的增大而逐渐降低,降低速率 越来越慢;混合不均匀度分别随着燃料喷孔孔径和角间距的增大先减小后增大, 存在最佳值。为了解决烟气预混气掺混不均匀问题和火焰不稳定问题,本文分别对烟气内循环结构的形状和自循环率,旋流片安装角和偏心距以及稳燃碟中心通
孔直径进行了优化研究。 研究结果表明,圆形内循环孔的混合不均匀度相对最低;混合不均匀度随着自循环率的增大而增大;随着旋流片安装角的增大,混合不均匀度先增大后减小,中心回流有较小幅度的增强;随着旋流片偏心距的增大,混合不均匀度降低很少,中心回流略有增强;随着中心通孔直径的增大,混合不均匀度先减小后增大再减小,中心回流有较小幅度的减弱。本文对优化了的燃烧器从掺混特性、燃烧特性和排放特性三个方面进行了分析。 分析结果表明优化了的燃烧器的燃料混合不均匀度降低了,火焰结构更合理了,燃烧效率更接近100%了,NO_x排放量明显降低了。

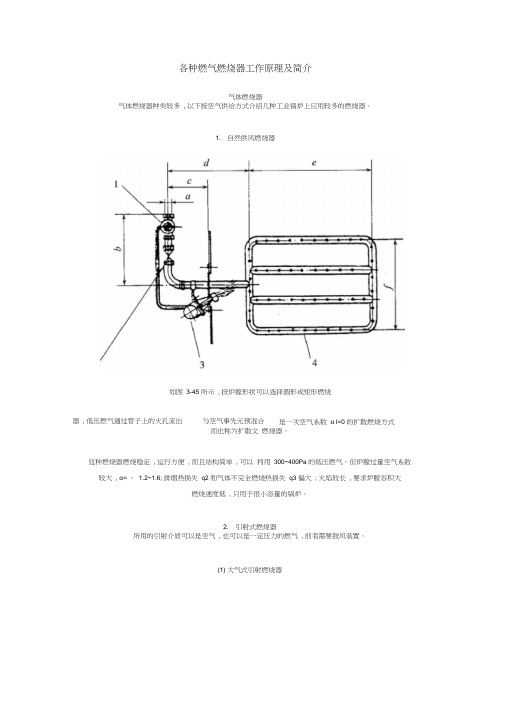

扩散式燃烧器主要尺寸和运行参数的计算
扩散式燃烧器主要尺寸和运行参数的计算 如本章第一节所述,燃烧装置与器具的类型很多。本节重点介绍气体燃料典型燃烧器主要尺寸和运行参数的确定与计算。 6.4.1.1 管式扩散燃烧器的计算 管式扩散燃烧器结构主要尺寸和运行参数的确定与计算,是以动量定理、连续性方程及火焰的稳定性为基础,以确定燃烧器的火孔直径、火孔数目、头部燃气分配管截面积及燃烧器前燃气所需要的压力等,其计算步骤如下: 1)选择火孔直径d p,及间距S 一般取d p=1~4mm,火孔太大不容易燃烧完全,火孔太小容易堵塞:火孔间距S,一般取S=(8~13)d p,以保证顺利传火和防止火焰合并为原则。 2)火孔热强度的选择和火孔出口速度v p的计算火孔热强度qp的选择应根据火孔直径大小和燃烧不同性质燃气种类对火焰状况的影响分析选择。在此基础上,再按式 (6-91)计算火孔出口速度v p: (6-91) 式中 v p为火孔出口速度,Nm/s;q p为火孔热强度,kW/mm2;H L为燃气低热值,kJ/mm3。 3)计算火孔总面积F p (6-92) 式中 F p为火孔总面积,mm2;Q为燃烧器热负荷,kW。 4)计算火孔数目n (6-93) 5)计算燃烧器头部燃气分配管截面积F g为使燃气在每个火孔上均匀分布,以确保每个火孔的火焰高度一致,通常头部截面积不小于火孔总面积的2倍,即 (6-94) 6)计算燃烧器前燃气所需要的压力H 通常燃气在头部流动的方向与火孔垂直,故燃气在头部的动压不能利用,这时头部所需要的压力h为: (6-95) 式中 h为燃烧器头部所需燃气压力,Pa;μp为火孔流量系数,与火孔结构有关:在管子上直接钻孔时,μp=0.65~0.70。对于直径小,而孔深浅的火孔,μp取较小值,反之亦然;ρg为燃气密度,kg/Nm3; T g为火孔前燃气温度,K;Δh为炉膛压力,Pa。当炉膛为负压时,Δh取负值。 为保证火孔的热强度,即保证火孔出口速度v p,燃烧器前燃气压力必须等于头部所需的压力h,故H=h。若H>h,可用阀门或一节流圈减压。 【例6-7】设计一直管式扩散燃烧器 已知:燃气热值H L=16850kJ/Nm3,燃气压力H=800Pa,燃气密度ρg=0.46kg/Nm3,火孔前燃气温度T g=308K,燃烧器热负荷Q=23.4kW,炉膛压力Δh=O。 【解】
