一、判断题（正确的打√，错误的打×）
1、射极输出器不具有电压放大作用。（）
2、普通二极管反向击穿后立即损坏，因为击穿是不可逆的。（）
3、在三种功率放大电路中，效率最高是的甲类功放。（）
说明：效率最高是的乙类功放.
4、逻辑电路中―1‖比―0‖大。（）
说明：逻辑电路中―1‖与―0‖不存在大小之分。
5、石英晶体振荡器的主要优点是振荡频率稳定性高。（）
6、直流放大器只能放大直流信号。（）
7、在基本放大电路中，若静态工作点选择过高，容易出现饱和失真。（）
8、振荡器的负载变动将影响振荡频率稳定性（）
9、直流放大器是放大直流信号的，它不能放大交流信号（）
10、差动放大器如果注意选择元件，使电路尽可能对称，可以减小零点漂移（）
11、放大器具有正反馈特性时，电路必然产生自激振荡（）
12、多级放大器的通频带比组成它的各级放大器的通频带窄，级数愈少，通频带愈窄（）
说明：级数愈少，通频带愈宽。
13、晶体三极管的发射区和集电区是由同一类型半导体构成的，所以e极和c极可以互换使用（）
14、在外电场作用下，半导体中同时出现电子电流和空穴电流。（）
15、少数载流子是自由电子的半导体称为P型半导体。（）
16、晶体二极管击穿后立即烧毁。（）
17、用万用表测二极管正向电阻，插在万用表标―+‖号插孔的测试棒（通常是红色棒）所连接的二极管的管脚是二极管正极，另一为负极。（×）
18、晶体三极管的发射区和集电区是由同一类半导体（P型或N型）构成的，所以极e和c极可以互换使用。（）
19、PNP三极管处于截止状态时，发射结正偏（）
20、晶体三极管具有能量放大功能。（）
21、当集电极电流值大于集电极最大允许时，晶体三极管一定损坏。（）
22、一个完全对称的差分式放大器，其共模放大倍数为零。（）
23、一个理想的差分放大电路，只能放大差模信号，不能放大共模信号。（）
24、Ｎ型半导体是在本征半导体中加入少量的三价元素构成的杂质半导体。（）
25、在Ｎ型半导体中，自由电子的数目比空穴数目多得多。故自由电子称为多数载流子，空穴称为少数载流子。（）
26、运算放大器的输入电流接近于零，因此，将输入端断开，运算放大器仍可以正常工作。（）
27、运算放大器的输入失调电压Ui0是它的两个输入端电压之差。（）
28、Ｐ型半导体是在本征半导体中加入少量的五价元素构成的杂质半导体。（）
29、运算放大器的输入电压接近于零，因此，将输入端短路，运算放大器仍可以正常工作。（）
30、若放大电路的负载固定，为使其电压放大倍数稳定，可以引入电压负反馈，也可以引入电流负反馈。（）
31、放大器引入电流串联负反馈后，能稳定输出电流，所以也能稳定电流增益。（）
32、只要满足正弦波振荡的相位平衡条件，电路就一定振荡。（）
33、半导体三极管由两个ＰＮ结组成，因此用两个二极管也可以代替一个三极管。（）
34、共基放大电路只能放大电流,不能放大电压。（）
35、交流放大器中没有零点漂移现象，直流放大器中存在零点漂移现象。（）
36、负反馈只能改善反馈环路内的放大性能，对反馈环路之外无效。（）
37、限幅电路可以用来对输入信号进行整形，?上限幅电路可以将输入信号的正半周全部去掉，也可以只是去掉正半周信号的顶部一部分。串联上限幅电路和并联上限幅电路对输入信号的限幅作用是一样的。双向限幅电路可以对输入信号的正、负半周信号同时进行限幅处理。（）
38、当增加反向电压时，因在一定温度条件下，少数载流子数目有限，故起始一段反向电流没有多大变化，当反向电压增加到一定大小时，反向电流剧增，这叫做二极管的反向击穿。（）
39、管子末击穿时的反向电流，其值愈小，则管子的单向导电性愈好。由于温度增加，反向电流会急剧增加，所以在使用二极管时要注意温度的影响。（）
40、管子反向击穿时的电压值。击穿时，反向电流剧增，二极管的单向导电性被破坏，甚至因过热而烧坏。（）
41、齐纳二极管又称稳压二极管，是一种特殊的点接触型硅晶体二极管。由于它有稳定电压的作用，经常应用在稳压设备和一些电子线路中。（）
42、稳压二极管的特性曲线与普通二极管基本相似，只是稳压二极管的正向特性曲线比较陡。（）
43. 用来完成两个二进制数的大小比较的逻辑电路称为数值比较器，简称比较器。（）
44. RAM：在工作时既能从中读出（取出）信息，又能随时写入（存入）信息，但断电后所存信息不会消失。（）
45. 掩膜ROM：不能改写。EPROM：只能改写一次。PROM：可以改写多次。（）
46. 触发器是构成时序逻辑电路的基本逻辑部件，它有两个稳定的状态：0状态和1状态；（）
47. RAM的缺点是数据易失，即一旦掉电，所存的数据全部丢失。（）
48. ROM是一种非易失性的存储器，它存储的是固定数据，一般只能被读出。根据数据写入方式的不同，ROM又可分成固定ROM和可编程ROM。（V ）
49. 触发器是构成时序逻辑电路的基本逻辑部件，当输入信号消失后，所置成的状态能够保持不变。（）
50. 共集放大电路是有电流放大，无电压放大作用。（）
二、单项选择题(在每小题的备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。每小题分，共分)
1. 为了稳定放大电路的输出电流并提高输入电阻，应采用( )
A. 串联电压负反馈
B. 并联电流负反馈
C. 串联电流负反馈
D. 并联电压负反馈
2. 射极输出器是一种（）电路。
A、共发射极
B、共集电极
C、共基极
3. 二极管两端加上正向电压时（）
A、超过门坎电压才能导通
B、超过0.7V才导通
C、一定导通
4. 在三极管放大电路中，三极管最高电位的一端是（）。
A、NPN管的发射极
B、PNP管的发射极
C、PNP管的集电极
5. NPN型三极管放大器设置合适的静态工作点，以保证放大信号时，三极管（）。
A、射极为反向偏置
B、集电极为正向偏置
C、始终工作在放大区
6. OCL功率放大电路采用的电源是（）。
A. 取极性为正的直流电源
B. 取极性为负的直流电源
C. 取两个电压大小相等且极性相反的正、负直流电源
7. P型半导体中（）
A. 是多数载流子，电子是少数载流子
B. 子是多数载流子，空穴是少数载流子
C. 穴的数量略多于电子
D. 有电子
8. 二极管两端加上正向电压时（）
A．一定导通B．超过死区电压才能导通
C．超过0.7伏才导通D．超过0.3伏才导通
9. 三极管处于饱和状态时，三极管的发射结和集电结分别处于（）
Ａ．发射结和集电结都处于正偏Ｂ．发射结处于正偏，集电结处于反偏
Ｃ．发射结处于反偏，集电结处于正偏
10. 用万用表R×1kΩ的电阻档测量一只能正常放大的三极管，若用红表棒接触一只管脚，黑表棒接触另两只管脚时测得的电阻均较大，则该三极管是（C ）
A. PNP型
B. NPN型
C. 无法确定
11. 指针式万用表的欧姆挡两表分别接触一个整流二极管的二端，当测得的电阻较小时，红表笔所接触的是（）
A.二极管的阳极
B.二极管的阴极
C. 二极管的栅极
12. 在P型半导体中（）
穴是多数载流子，电子是少数载流子
A. 子是多数载流子，空穴是少数载流子
B. 穴的数量略多于电子
C. 有电子
13. 用万用表R×1kΩ的电阻档测量一只能正常放大的三极管，若用红表棒接触一只管脚，黑表棒接触另两只管脚时测得的电阻均较大，则该三极管是（C ）
A. PNP型
B. NPN型
C. 无法确定
14. 靠空穴导电的半导体称为（）
A．Ｐ型半导体Ｂ．本征半导体Ｃ．电子型半导体
15. 某三极管各电极对地电位分别为4V, 12V, 0V, 由此可判断该三极管（）
A)处于放大区B)处于饱和区C)处于截止区D)已损坏
16. AFC的功能是（）
A) 自动增益控制B) 自动亮度控制C) 自动频率控制D) 自动色度控制
17. 某放大电路中，测得三极管三个极的静态电位分别是0V, —10V, —9.3V，则这支
三极管为（）
A ) NPN型硅管B) NPN型锗管C) PNP型硅管D) PNP型锗管
18. 半导体三极管处在放大状态时是( )
（A）C结正偏e结正偏（）C结反偏e结反偏
（C）C结正偏e结反偏（D）C结反偏e结正偏
19. 三种组态的放大电路中，共集电极放大电路的特点是( )
（A）不能放大电流能放大电压（B）能放大功率不能放大电压
（C）能放大功率不能放大电流（D）能放大电压不能放大电流
20. 要使正弦波振荡电路稳定地工作，则必须满足( )
（A）起振条件（B）平衡条件
（C）稳定条件（D）起振、平衡、稳定条件
21. 单相桥式整流电路变压器次级电压为10V(有效值)，则每个整流二极管所承受的最大反向电压为( )
（A）10V （B）14.14V （C）20V （D）28.28V
22. AFC的功能是（）
（A）自动增益控制（B）自动亮度控制（C）自动频率控制（D）自动色度控制
23. 电路包括（）
A. 电源、负载、导线、绝缘体
B. 电源、、导线、控制电器、绝缘体
C. 绝缘体、负载、导线、控制电器
D. 电源、负载、导线、控制电器
24. 并联型稳压电路能输出稳定的（）
A．脉动直流电B. 交流或直流电
C．交流电D. 直流电
25. 稳压管的稳压是利用PN结的（）来实现。
A．单向导电特性B. 正向导通特性
C．反向击穿特性D. 反向截止特性
26. 稳压管并联型稳压电路最少可由（）元件组成。
A．1个B. 2个
C．3个D. 4个
27. 要求输出稳定电压+10V，集成稳压器应选用的型号是（）。
A．W7812 B. W317
C．W7909 D. W337
28. 集成稳压器CW7912的输出稳定电压是（）。
A．–2V B. +2V
C．12V D. –12V
29. 理想电路元件用于表征：（）
a）某种确定的电磁性能；b）某种确定的功能; C)某种确定的功能
29. 电流的参考方向：（）
a）规定为正电荷的运动方向；b）规定为正电荷的运动方向;c）假定为正电荷的运动方向。
30. 在同一电路中，选择不同的参考点，各支路电压：（）
a）保持不变；b）一定改变; c)都不一定
31. 电路中电流或电压的参考方向设的不同，则（）
a）计算结果的数值不同；b）计算结果仅差一负号;c)计算结果的数值相同
32. 已知a、b两点间电压Uab=-10V，则b点电位比a点电位：（）
a）高10V;b）低10V ; c)等于0
33. 一个完整的电路，它产生的功率与消耗的功率总是：（）
a）相等b）不相等c)成正比
34. 判断一段电路是产生还是消耗功率与所设的电压、电流参考方向：（）
a）有关b）无关c)相等
35. 某负载在电压，电流假设关联参考方向下计算所得功率为-10W，则该负载：（）
a) 吸收功率为10W b) 发出功率为10W c) 发出功率为-10W
36. 若通过某电阻电流为零，则该电阻两端的电压：（）
a)不一定为零；b)一定为零c)一定为1
37. 若某电阻两端电压为零，则通过该电阻的电流：（）
a)不一定为零b)一定为零c )一定为1
38. 将标明220V、40W的灯泡接在电压低于220V的电源上，灯泡实际消耗的功率：（B ）a)大于40W b)小于40W c)等于20W
39. 理想电容元件在某时刻的电流值为零，则该时刻电容上的储能：（）
a)一定为零；b)不一定为零c)一定为1
40. 电容C1与C2串联，其等效电容C：（）
a) C1+C2 b) c) C1*C2
41. 电容在直流稳态电路中相当于：（）
a)开路b)短路c)电感
42. 理想电感元件在某时刻其电压值为零，则该时刻电感上的储能：（）
a)不一定为零；b)一定为零; c)一定为1
43. 理想电感元件在直流稳态电路中相当于：（）
a)开路；b)短路; c)电容
44. 电路中理想电流源两端电压：（）
a)与外电路无关b)由外电路决定c) 由内电路决定
45. 电路中理想电压源中的电流：（）
a)与外电路无关b)由外电路决定c) 由内电路决定
46. 理想电压源，理想电流源在电路中的功率：（）
a)与外电路无关b) 与外电路有关c)由电源本身与外电路共同决定
47. 理想电压源电压等于零，电压源所在处可用：（）
a)开路代替；b)短路代替c)并联代替
48. 理想电流源电流等于零，电流源所在处可用：（）
a)开路代替b)短路代替c)并联代替
49. 若电路B与C互为等效电路，则B与C （）
a)必须具有完全相同的电路结构和元件参数；
b)不必具有完全相同的电路结构和元件参数；
c) b)不一定具有完全相同的电路结构和元件参数。
50. 电阻并联时，电阻值越大的电阻：（）
a)消耗功率越小；b)消耗功率越大；c)消耗电感越大。

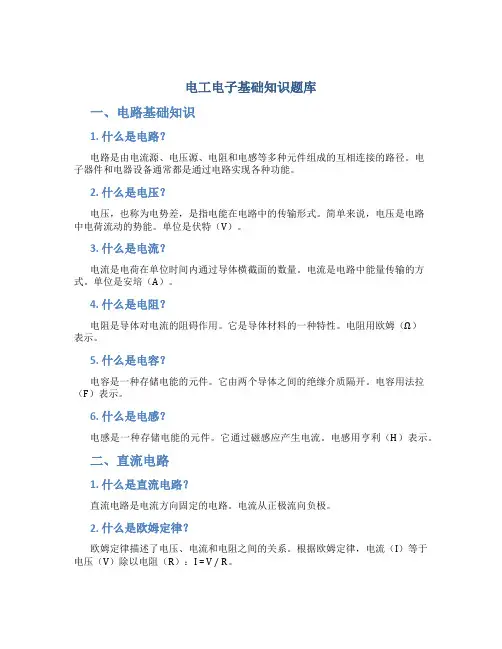

电子电路基础知识 电路基础知识(一) 电路基础知识（1）——电阻 导电体对电流的阻碍作用称着电阻，用符号R表示，单位为欧姆、千欧、兆欧，分别用Ω、KΩ、MΩ表示。 一、电阻的型号命名方法： 国产电阻器的型号由四部分组成（不适用敏感电阻） 第一部分：主称，用字母表示，表示产品的名字。如R表示电阻，W表示电位器。 第二部分：材料，用字母表示，表示电阻体用什么材料组成，T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、Y-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。 第三部分：分类，一般用数字表示，个别类型用字母表示，表示产品属于什么类型。1-普通、2-普通、3-超高频、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。 第四部分:序号，用数字表示，表示同类产品中不同品种，以区分产品的外型尺寸和性能指标等例如：R T 1 1型普通碳膜电阻a1} 二、电阻器的分类 1、线绕电阻器：通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。 2、薄膜电阻器：碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器。 3、实心电阻器：无机合成实心碳质电阻器、有机合成实心碳质电阻器。
4、敏感电阻器：压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。 三、主要特性参数 1、标称阻值：电阻器上面所标示的阻值。 2、允许误差：标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值偏差，它表示电阻器的精度。 允许误差与精度等级对应关系如下：±0.5%-0.05、±1%-0.1(或00)、±2%-0.2(或0)、±5%-Ⅰ级、±10%-Ⅱ级、±20%-Ⅲ级 3、额定功率：在正常的大气压力90-106.6KPa及环境温度为－55℃～＋70℃的条件下，电阻器长期工作所允许耗散的最大功率。 线绕电阻器额定功率系列为（W）：、、、、1、2、4、8、10、16、25、40、50、75、100、150、250、500 非线绕电阻器额定功率系列为（W）：、、、、1、2、5、10、25、50、1004、额定电压：由阻值和额定功率换算出的电压。 5、最高工作电压：允许的最大连续工作电压。在低气压工作时，最高工作电压较低。 6、温度系数：温度每变化1℃所引起的电阻值的相对变化。温度系数越小，电阻的稳定性越好。 阻值随温度升高而增大的为正温度系数，反之为负温度系数。 7、老化系数：电阻器在额定功率长期负荷下，阻值相对变化的百分数，它是表示电阻器寿命长短的参数。 8、电压系数：在规定的电压范围内，电压每变化1伏，电阻器的相对变化量。
第1页 共5页 一、填空（共20空，每空 1 分，共 20 分，所有答案均填写在答题纸上） 1、场效应管被称为单极型晶体管是因为 。 2、晶体三极管的输出特性可分三个区域，当三极管工作在 区时， b I Ic β<。 3、场效应管可分为 型场效应管和结型场效应管两种类型。 4、在由晶体管构成的单管放大电路的三种基本接法中，共 基本放大电路只能放大电压不能放大电流。 5、在绘制电子放大电路的直流通路时，电路中出现的 视为开路， 视为短路，信号源可视为为短路但应保留其内阻。 6、多级放大电路级间的耦合方式有直接耦合、阻容耦合、 和 耦合等。 7、晶体管是利用 极电流来控制 极电流从而实现放大的半导体器件。 8、放大电路的交流通路用于研究 。 9、理想运放的两个输入端虚断是指 。 10、为判断放大电路中引入的反馈是电压反馈还是电流反馈，通常令输出电压为零，看反馈是否依然存在。若输出电压置零后反馈不复存在则为 。 11、仅存在于放大电路的交流通路中的反馈称为 。 12、通用集成运放电路由 、 、输出级和偏置电路四部分组成。 13、如果集成运放的某个输入端瞬时极性为正时，输出端的瞬时极性也为正，该输入端是 相输入端，否则该输入端是 相输入端。 14、差分放大电路的差模放大倍数和共模放大倍数是不同的， 越大越好， 越小越好。 二、单项选择题（共10题，每题 2 分，共 20分；将正确选项的标号填在答题纸上） 1、稳压二极管如果采用正向接法，稳压二极管将 。 A ：稳压效果变差 B ：稳定电压变为二极管的正向导通压降 C ：截止 D ：稳压值不变，但稳定电压极性发生变化 2、如果在PNP 型三极管放大电路中测得发射结为正向偏置，集电结正向偏置，则此管的工作状态为 。 A ：饱和状态 B ：截止状态 C ：放大状态 D ：不能确定 3、测得一放大电路中的三极管各电极相对一地的电压如图1所示，该管为 。 A ： PNP 型硅管 B ：NPN 型锗管 C ： NPN 型硅管 D ：PNP 型锗管 7V 0.7V 0V ① ② ③
模拟电子技术基础试题汇总 一.选择题 1．当温度升高时，二极管反向饱和电流将( )。 A 增大 B 减小 C 不变 D 等于零 2. 某三极管各电极对地电位如图所示，由此可判断该三极管( ) A. 处于放大区域 B. 处于饱和区域 C. 处于截止区域 D. 已损坏 3. 某放大电路图所示.设V CC>>V BE, L CEO≈0，则在静态时该三极管处于( ) A.放大区 B.饱和区 C.截止区 D.区域不定 4. 半导体二极管的重要特性之一是( )。 ( A)温度稳定性( B)单向导电性( C)放大作用( D)滤波特性 5. 在由NPN型BJT组成的单管共发射极放大电路中，如静态工作点过高，容易产生 ( )失真。 ( A)截止失真( B)饱和v失真( C)双向失真( D)线性失真 6.电路如图所示，二极管导通电压U D＝，关于输出电压的说法正确的是( )。 A：u I1=3V，u I2=时输出电压为。 B：u I1=3V，u I2=时输出电压为1V。 C：u I1=3V，u I2=3V时输出电压为5V。 D：只有当u I1=，u I2=时输出电压为才为1V。 7.图中所示为某基本共射放大电路的输出特性曲线，静态工作点由Q2点移动到Q3点可能的原因是。 A：集电极电源+V CC电压变高B：集电极负载电阻R C变高 C：基极电源+V BB电压变高D：基极回路电阻R b变高。
8. 直流负反馈是指( ) A. 存在于RC 耦合电路中的负反馈 B. 放大直流信号时才有的负反馈 C. 直流通路中的负反馈 D. 只存在于直接耦合电路中的负反馈 9. 负反馈所能抑制的干扰和噪声是( ) A 输入信号所包含的干扰和噪声 B. 反馈环内的干扰和噪声 C. 反馈环外的干扰和噪声 D. 输出信号中的干扰和噪声 10. 在图所示电路中，A 为理想运放，则电路的输出电压约为( ) A. － B. －5V C. － D. － 11. 在图所示的单端输出差放电路中，若输入电压△υS1=80mV, △υS2=60mV ,则差模输 入电压△υid 为( ) A. 10mV B. 20mV C. 70mV D. 140mV 12. 为了使高内阻信号源与低阻负载能很好地配合，可以在信号源与低阻负载间接入 ( )。 A. 共射电路 B. 共基电路 C. 共集电路 D. 共集-共基串联电路 13. 在考虑放大电路的频率失真时，若i υ为正弦波，则o υ( ) A. 有可能产生相位失真 B. 有可能产生幅度失真和相位失真 C. 一定会产生非线性失真 D. 不会产生线性失真 14. 工作在电压比较器中的运放与工作在运算电路中的运放的主要区别是，前者的运 放通常工作在( )。 A. 开环或正反馈状态 B. 深度负反馈状态 C. 放大状态 D. 线性工作状态 15. 多级负反馈放大电路在( )情况下容易引起自激。 A. 回路增益F A &&大 B 反馈系数太小
电子电路基础知识点总结 1、 纯净的单晶半导体又称本征半导体，其内部载流子自由电子空 穴的数量相等的。 2、 射极输出器属共集电极放大电路，由于其电压放大位数约等于 1，且输出电压与输入电压同相位，故又称为电压跟随器 （ 射极跟随器 ）。 3、理想差动放大器其共模电压放大倍数为 0,其共模抑制比为乂。 般情况下，在模拟电器中，晶体三极管工作在放大状态，在 数字电器中晶体三极管工作在饱和、截止状态。 限幅电路是一种波形整形电路， 因它削去波形的部位不同分为 4、 5、 上限幅、 下限幅和双向限幅电路。 6、 主从 JK 触发器的功能有保持、计数、置 0、置 1 。 7、 多级放大器的级间耦合有阻容耦合、直接耦合、变压器耦合。 8、 带有放大环节串联稳压电路由调整电路、基准电路、取样电路 和比较放大电路分组成。 9、 时序逻辑电路的特点是输出状态不仅取决于当时输入状态，还 与输出端的原状态有关。 10、 当PN 结外加反向电压时，空间电荷区将变宽。反向电流是由 少数载流子形成的。
11、 半导体具有热敏性、光敏性、力敏性和掺杂性等独特的导电 特性。 12、 利用二极管的单向导电性，可将交流电变成脉动的直流电。 13、 硅稳压管正常工作在反向击穿区。在此区内，当流过硅稳压 管的电流在较大范围变化时，硅稳压管两端的电压基本不变。 电容滤波只适用于电压较大，电流较小的情况，对半波整流 电路来说，电容滤波后，负载两端的直流电压为变压级次级电压的 倍，对全波整流电路而言较为倍。 15、处于放大状态的NPN 管，三个电极上的电位的分布必须符合 UC>UB>UE 而PNP 管处于放大状态时，三个电极上的电位分布须符合 UE>UE>UC 总之，使三极管起放大作用的条件是：集电结反偏，发射 结正偏。 16、 在 P 型半导体中，多数载流子是空穴，而 N 型半导体中，多 数载流子是自由电子。 晶体管放大器设置合适的静态工作点，以保证放大信号时， 三极管应始终工作在放大区。 般来说，硅晶体二极管的死区电压大于锗管的死区电压。 14、 17、 二极管在反向截止区的反向电流基本保持不变。 18、 当环境温度升高时，二极管的反向电流将增大。 19、 20、
模拟电子技术复习资料总结 第一章半导体二极管 一.半导体的基础知识 1.半导体---导电能力介于导体和绝缘体之间的物质(如硅Si、锗Ge)。 2.特性---光敏、热敏和掺杂特性。 3.本征半导体----纯净的具有单晶体结构的半导体。 4. 两种载流子 ----带有正、负电荷的可移动的空穴和电子统称为载流子。 5.杂质半导体----在本征半导体中掺入微量杂质形成的半导体。体现的是半导体的掺杂特性。 *P型半导体: 在本征半导体中掺入微量的三价元素（多子是空穴，少子是电子）。 *N型半导体: 在本征半导体中掺入微量的五价元素（多子是电子，少子是空穴）。 6. 杂质半导体的特性 *载流子的浓度---多子浓度决定于杂质浓度，少子浓度与温度有关。 *体电阻---通常把杂质半导体自身的电阻称为体电阻。 *转型---通过改变掺杂浓度，一种杂质半导体可以改型为另外一种杂质半导体。 7. PN结 * PN结的接触电位差---硅材料约为0.6~0.8V，锗材料约为0.2~0.3V。 * PN结的单向导电性---正偏导通，反偏截止。 8. PN结的伏安特性 二. 半导体二极管 *单向导电性------正向导通，反向截止。 *二极管伏安特性----同ＰＮ结。 *正向导通压降------硅管0.6~0.7V，锗管0.2~0.3V。 *死区电压------硅管0.5V，锗管0.1V。 3.分析方法------将二极管断开，分析二极管两端电位的高低: 若 V 阳 >V 阴 ( 正偏 )，二极管导通(短路); 若 V 阳 模拟电路基础知识大全 一、填空题:(每空1分共40分) 1、PN结正偏时(导通),反偏时(截止),所以PN结具有(单向)导电性。 2、漂移电流是(反向)电流,它由(少数)载流子形成,其大小与(温度)有关,而与外加电压(无关)。 3、所谓理想二极管,就是当其正偏时,结电阻为(零),等效成一条直线;当其反偏时,结电阻为(无穷大),等效成断开; 4、三极管是(电流)控制元件,场效应管是(电压)控制元件。 5、三极管具有放大作用外部电压条件是发射结(正偏),集电结(反偏)。 6、当温度升高时,晶体三极管集电极电流Ic(增大),发射结压降(减小)。 7、三极管放大电路共有三种组态分别是(共集电极)、(共发射极)、(共基极)放大电路。 8、为了稳定三极管放大电路的静态工作点,采用(直流)负反馈,为了稳定交流输出电流采用(交流)负反馈。 9、负反馈放大电路和放大倍数AF=(A/1+AF),对于深度负反馈放大电路的放大倍数AF= (1/F )。 10、带有负反馈放大电路的频带宽度BWF=(1+AF)BW,其中BW=(fh-fl ), (1+AF )称为反馈深度。 11、差分放大电路输入端加上大小相等、极性相同的两个信号,称为(共模)信号,而加上大小相等、极性相反的两个信号,称为(差模)信号。 12、为了消除乙类互补功率放大器输出波形的(交越)失真,而采用(甲乙)类互补功率放大器。 13、OCL电路是(双)电源互补功率放大电路; OTL电路是(单)电源互补功率放大电路。 14、共集电极放大电路具有电压放大倍数(近似于1 ),输入电阻(大),输出电阻(小)等特点,所以常用在输入级,输出级或缓冲级。 15、差分放大电路能够抑制(零点)漂移,也称(温度)漂移,所以它广泛应用于(集成)电路中。 16、用待传输的低频信号去改变高频信号的幅度称为(调波),未被调制的高频信号是运载信息的工具,称为(载流信号)。 17、模拟乘法器输出与输入的关系式是U0=(KUxUy ) 1、1、P型半导体中空穴为(多数)载流子,自由电子为(少数)载流子。 2、PN结正偏时(导通),反偏时(截止),所以PN结具有(单向)导电性。 3、反向电流是由(少数)载流子形成,其大小与(温度)有关,而与外加电压(无关)。 4、三极管是(电流)控制元件,场效应管是(电压)控制元件。 5、当温度升高时,三极管的等电极电流I(增大),发射结压降UBE(减小)。 一、填空（共20空，每空 1 分，共 20 分，所有答案均填写在答题纸上） 1、晶体管三极管被称为双极型晶体管是因为 。 2、晶体三极管的输出特性可分三个区域，只有当三极管工作在 区时，关系式b I Ic β=才成立。 3、场效应管可分为结型场效应管和 型场效应管两种类型。 4、在由晶体管构成的单管放大电路的三种基本接法中，共 基本放大电路既能放大电流又能放大电压。 5、在绘制放大电路的交流通路时， 视为短路， 视为短路，但若有内阻则应保留其内阻。 6、多级放大电路级间的耦合方式有 、 、变压器耦合和光电耦合等。 7、场效应管是利用 极和 极之间的电场效应来控制漏极电流从而实现放大的半导体器件。 8、放大电路的直流通路用于研究 。 9、理想运放的两个输入端虚短是指 。 10、为判断放大电路中引入的反馈是电压反馈还是电流反馈，通常令输出电压为零，看反馈是否依然存在。若输出电压置零后反馈仍然存在则为 。 11、仅存在于放大电路的直流通路中的反馈称为 。 12、通用集成运放电路由输入级、中间级、 和 四部分组成。 13、集成运放的同相输入端和反相输入端中的“同相”和“反相”是指运放的 和 的相位关系。 14、在学习晶体三极管和场效应管的特性曲线时可以用类比法理解，三极管的放大工作区可与场效应管的 区相类比，而场效应管的可变电阻区则可以和三极管的 相类比。 二、单项选择题（共10题，每题 2 分，共 20分；将正确选项的标号填在答题纸上） 1、稳压二极管的反向电流小于min z I 时，稳压二极管 。 A ：稳压效果变差 B ：仍能较好稳压，但稳定电压变大 C ：反向截止 D ：仍能较好稳压，但稳定电压变小 2、如果在PNP 型三极管放大电路中测得发射结为正向偏置，集电结反向偏置，则此管的工作状态为 。 A ：饱和状态 B ：截止状态 C ：放大状态 D ：不能确定 3、已知两只晶体管的电流放大系数β分别为50和100，现测得放大电路中这两只管子两个电极的电流如图1所示。关于这两只三极管，正确的说法是 。 电子电路基础知识点总结 1、纯净的单晶半导体又称本征半导体，其内部载流子自由电子空穴的数量相等的。 2、射极输出器属共集电极放大电路，由于其电压放大位数约等于1，且输出电压与输入电压同相位，故又称为电压跟随器（射极跟随 器）。 3、理想差动放大器其共模电压放大倍数为0,其共模抑制比为 4、一般情况下，在模拟电器中，晶体三极管工作在放大状态，在数字电器中晶体三极管工作在饱和、截止状态。 5、限幅电路是一种波形整形电路，因它削去波形的部位不同分为上限幅、下限幅和双向限幅电路。 6、主从JK 触发器的功能有保持、计数、置0、置 1 。 7、多级放大器的级间耦合有阻容耦合、直接耦合、变压器耦合。 8、带有放大环节串联稳压电路由调整电路、基准电路、取样电路和比较放大电路分组成。 9、时序逻辑电路的特点是输出状态不仅取决于当时输入状态，还与输出端的原状态有关。 10、当PN结外加反向电压时，空间电荷区将变宽。反向电流是由 少数载流子形成的 11、半导体具有热敏性、光敏性、力敏性和掺杂性等独特的导电 特性。 12、利用二极管的单向导电性，可将交流电变成脉动的直流电。 13、硅稳压管正常工作在反向击穿区。在此区内，当流过硅稳压管的电流在较大范围变化时，硅稳压管两端的电压基本不变。 14、电容滤波只适用于电压较大，电流较小的情况，对半波整流电路来说，电容滤波后，负载两端的直流电压为变压级次级电压的 1 倍，对全波整流电路而言较为 1.2 倍。 15、处于放大状态的NPN管，三个电极上的电位的分布必须符合UC>UB>UE而PNP管处于放大状态时，三个电极上的电位分布须符合 UE>UE>UC总之，使三极管起放大作用的条件是：集电结反偏，发射结正偏。 16、在P型半导体中，多数载流子是空穴，而N型半导体中，多数载流子是自由电子。 17、二极管在反向截止区的反向电流基本保持不变。 18、当环境温度升高时，二极管的反向电流将增大。 19、晶体管放大器设置合适的静态工作点，以保证放大信号时，三极管应始终工作在放大区。 20、一般来说，硅晶体二极管的死区电压大于锗管的死区电压。 模拟电子技术基础试题汇总 1.选择题 1．当温度升高时，二极管反向饱和电流将 ( A )。 A 增大 B 减小 C 不变 D 等于零 2. 某三极管各电极对地电位如图所示，由此可判断该三极管( D ) A. 处于放大区域 B. 处于饱和区域 C. 处于截止区域 D. 已损坏 3. 某放大电路图所示.设V CC>>V BE, L CEO≈0，则在静态时该三极管 处于( B ) A.放大区 B.饱和区 C.截止区 D.区域不定 4. 半导体二极管的重要特性之一是( B )。 ( A)温度稳定性 ( B)单向导电性 ( C)放大作用 ( D)滤波特性 5. 在由NPN型BJT组成的单管共发射极放大电路中，如静态工 作点过高，容易产生 ( B )失真。 ( A)截止失真( B)饱和v失真( C)双向失真( D)线性失真 6.电路如图所示，二极管导通电压U D＝0.7V，关于输出电压的说法正确的是( B )。 A：u I1=3V，u I2=0.3V时输出电压为3.7V。 B：u I1=3V，u I2=0.3V时输出电压为1V。 C：u I1=3V，u I2=3V时输出电压为5V。 D：只有当u I1=0.3V，u I2=0.3V时输出电压为才为1V。 7.图中所示为某基本共射放大电路的输出特性曲线，静态工作点由Q2点移动到Q3点可 能的原因是 。 A：集电极电源+V CC电压变高B：集电极负载电阻R C变高 C：基极电源+V BB电压变高D：基极回路电阻 R b变高。 8. 直流负反馈是指( C ) A. 存在于RC耦合电路中的负反馈 B. 放大直流信号时才有的负反馈 C. 直流通路中的负反馈 D. 只存在于直接耦合电路中的负反馈 9. 负反馈所能抑制的干扰和噪声是( B ) A 输入信号所包含的干扰和噪声 B. 反馈环内的干扰和噪声 C. 反馈环外的干扰和噪声 D. 输出信号中的干扰和噪声 10. 在图所示电路中，A为理想运放，则电路的输出电压约为( A ) A. －2.5V B. －5V C. －6.5V D. －7.5V 11. 在图所示的单端输出差放电路中，若输入电压△υS1=80mV, △υS2=60mV,则差模输 入电压△υid为( B ) A. 10mV B. 20mV C. 70mV D. 140mV 12. 为了使高内阻信号源与低阻负载能很好地配合，可以在信 号源与低阻负载间接入 ( C )。 A. 共射电路 B. 共基电路 知识| 电子电路基础知识点总结 1、纯净的单晶半导体又称本征半导体，其内部载流子自由电子空穴的数量相等的。 2、射极输出器属共集电极放大电路，由于其电压放大位数约等于1，且输出电压与输入电压同相位，故又称为电压跟随器(射极跟随器)。 3、理想差动放大器其共模电压放大倍数为0，其共模抑制比为∞。 4、一般情况下，在模拟电器中，晶体三极管工作在放大状态，在数字电器中晶体三极管工作在饱和、截止状态。 5、限幅电路是一种波形整形电路，因它削去波形的部位不同分为上限幅、下限幅和双向限幅电路。 6、主从JK触发器的功能有保持、计数、置0、置1 。 7、多级放大器的级间耦合有阻容耦合、直接耦合、变压器耦合。 8、带有放大环节串联稳压电路由调整电路、基准电路、取样电路和比较放大电路分组成。 9、时序逻辑电路的特点是输出状态不仅取决于当时输入状态，还与输出端的原状态有关。 10、当PN结外加反向电压时，空间电荷区将变宽。反向电流是由少数载流子形成的。 11、半导体具有热敏性、光敏性、力敏性和掺杂性等独特的导电特性。 12、利用二极管的单向导电性，可将交流电变成脉动的直流电。 13、硅稳压管正常工作在反向击穿区。在此区内，当流过硅稳压管的电流在较大范围变化时，硅稳压管两端的电压基本不变。 14、电容滤波只适用于电压较大，电流较小的情况，对半波整流电路来说，电容滤波后，负载两端的直流电压为变压级次级电压的1倍，对全波整流电路而言较为1.2倍。15、处于放大状态的NPN管，三个电极上的电位的分布必须符合UC>UB>UE，而PNP 管处于放大状态时，三个电极上的电位分布须符合UE>UE>UC。 总之，使三极管起放大作用的条件是：集电结反偏，发射结正偏。 模拟电子技术基础试卷及答案 一、填空（18分） 1．二极管最主要的特性是 单向导电性 。 2．如果变压器二次(即副边)电压的有效值为10V ，桥式整流后(不滤波)的输出电压为 9 V ，经过电容滤波后为 12 V ，二极管所承受的最大反向电压为 14 V 。 3．差分放大电路，若两个输入信号u I1u I2，则输出电压，u O 0 ；若u I1=100 V ，u I 2 =80V 则差模输入电压u Id = 20 V ；共模输入电压u Ic = 90 V 。 4．在信号处理电路中，当有用信号频率低于10 Hz 时，可选用 低通 滤波器；有用信号频率高于10 kHz 时，可选用 高通 滤波器；希望抑制50 Hz 的交流电源干扰时，可选用 带阻 滤波器；有用信号频率为某一固定频率，可选用 带通 滤波器。 5．若三级放大电路中A u 1 A u 230d B ，A u 320dB ，则其总电压增益为 80 dB ，折合为 104 倍。 6．乙类功率放大电路中，功放晶体管静态电流I CQ 0 、静态时的电源功耗P DC = 0 。这类功放的能 量转换效率在理想情况下，可达到 % ，但这种功放有 交越 失真。 7．集成三端稳压器CW7915的输出电压为 15 V 。 二、选择正确答案填空（20分） 1．在某放大电路中，测的三极管三个电极的静态电位分别为0 V ，-10 V ， V ，则这只三极管是（ A ）。 A ．NPN 型硅管 型锗管 型硅管 型锗管 2．某场效应管的转移特性如图所示，该管为（ D ）。 A ．P 沟道增强型MOS 管 B 、P 沟道结型场效应管 C 、N 沟道增强型MOS 管 D 、N 沟道耗尽型MOS 管 3．通用型集成运放的输入级采用差动放大电路，这是因为它的（ C ）。 A ．输入电阻高 B.输出电阻低 C.共模抑制比大 D.电压放大倍数大 4.在图示电路中,R i 为其输入电阻，R S 为常数，为使下限频率f L 降低，应（ D ）。 A ． 减小C ，减小R i B. 减小C ，增大R i C. 增大C ，减小 R i D. 增大C ，增大 R i 5.如图所示复合管，已知V 1的1 = 30，V 2的 2 = 50，则复合后的约为（ A ）。 A ．1500 桥式正弦波振荡电路由两部分电路组成,即RC 串并联选频网络和（ D ）。 A. 基本共射放大电路 B.基本共集放大电路 C.反相比例运算电路 D.同相比例运算电路 i D /mA -4 u GS /V 5 V 2 V 1 电子电路基础习题册参考答案（第三版）全国中等职业技术 第一章常用半导体器件 §1-1 晶体二极管 一、填空题 1、物质按导电能力的强弱可分为导体、绝缘体和半导体 三大类，最常用的半导体材料是硅和锗。 2、根据在纯净的半导体中掺入的杂质元素不同，可形成 N 型半导体和 P 型半导体。 3、纯净半导体又称本征半导体，其内部空穴和自由电子数 相等。N型半导体又称电子型半导体，其内部少数载流子是 空穴；P型半导体又称空穴型半导体，其内部少数载流子是 电子。 4、晶体二极管具有单向导电性，即加正向电压时，二极管导通，加反向电压时，二极管截止。一般硅二极管的开启电 压约为 0.5 V，锗二极管的开启电压约为 0.1 V；二极管导通后， 一般硅二极管的正向压降约为 0.7 V,锗二极管的正向压降约为 0.3 V。 5.锗二极管开启电压小，通常用于检波电路，硅二极管反向电 流小，在整流电路 及电工设备中常使用硅二极管。 6.稳压二极管工作于反向击穿区，稳压二极管的动态电阻越小，其稳压性能好。 7在稳压电路中，必须串接限流电阻，防止反向击穿电流超过极限值而发生热击穿损坏稳压管。 8二极管按制造工艺不同，分为点接触型、面接触型和平面型。 9、二极管按用途不同可分为普通二极管、整流二极管、稳压二极管、 开关、热敏、发光和光电二极管等二极管。 10、二极管的主要参数有最大整流电流、最高反向工作电压、反向饱和电流和最高工作频率。 11、稳压二极管的主要参数有稳定电压、稳定电流和动态电阻。 12、图1-1-1所示电路中，二极管V1、V2均为硅管，当开关S与M 相接时，A点的电位为 无法确定 V,当开关S与N相接时，A点的电位为 0 V. 13图1-1-2所示电路中，二极管均为理想二极管，当开关S打开时，A点的电位为 10V 、 流过电阻的电流是 4mA ；当开关S闭合时，A点的电位为 0 V，流过电阻的电流为 2mA 。 14、图1-1-3所示电路中，二极管是理想器件，则流过二极管V1的电流为 0.25mA ，流过V2的电流为 0.25mA ,输出电压U0为+5V。 电源电路单元 按单元电路的功能可以把它们分成若干类，每一类又有好多种，全部单元电路大概总有几百种。下面我们选最常用的基本单元电路来介绍。让我们从电源电路开始。 一、电源电路的功能和组成 每个电子设备都有一个供给能量的电源电路。电源电路有整流电源、逆变电源和变频器三种。常见的家用电器中多数要用到直流电源。直流电源的最简单的供电方法是用电池。但电池有成本高、体积大、需要不时更换（蓄电池则要经常充电）的缺点，因此最经济可靠而又方便的是使用整流电源。 电子电路中的电源一般是低压直流电，所以要想从 220 伏市电变换成直流电，应该先把220 伏交流变成低压交流电，再用整流电路变成脉动的直流电，最后用滤波电路滤除脉动直流电中的交流成分后才能得到直流电。有的电子设备对电源的质量要求很高，所以有时还需要再增加一个稳压电路。因此整流电源的组成一般有四大部分，见图 1 。其中变压电路其实就是一个铁芯变压器，需要介绍的只是后面三种单元电路。 二、整流电路 整流电路是利用半导体二极管的单向导电性能把交流电变成单向脉动直流电的电路。 （ 1 ）半波整流 半波整流电路只需一个二极管，见图 2 （ a ）。在交流电正半周时 VD 导通，负半周时 VD 截止，负载 R 上得到的是脉动的直流电 （ 2 ）全波整流 全波整流要用两个二极管，而且要求变压器有带中心抽头的两个圈数相同的次级线圈，见图2 （ b ）。负载 R L 上得到的是脉动的全波整流电流，输出电压比半波整流电路高。 （ 3 ）全波桥式整流 用 4 个二极管组成的桥式整流电路可以使用只有单个次级线圈的变压器，见图 2 （ c ）。负载上的电流波形和输出电压值与全波整流电路相同。 （ 4 ）倍压整流 用多个二极管和电容器可以获得较高的直流电压。图 2 （ d ）是一个二倍压整流电路。当 U2 为负半周时 VD1 导通， C1 被充电， C1 上最高电压可接近 1.4U2 ；当 U2 正半周时 VD2 导通， C1 上的电压和 U2 叠加在一起对 C2 充电，使 C2 上电压接近 2.8U2 ，是C1 上电压的 2 倍，所以叫倍压整流电路。 三、滤波电路 整流后得到的是脉动直流电，如果加上滤波电路滤除脉动直流电中的交流成分，就可得到平滑的直流电。 （ 1 ）电容滤波 把电容器和负载并联，如图 3 （ a ），正半周时电容被充电，负半周时电容放电，就可使负载上得到平滑的直流电。 一、填空题:(每空1分共40分) 1、PN结正偏时(导通),反偏时(截止),所以PN结具有(单向)导电性。 2、漂移电流是(反向)电流,它由(少数)载流子形成,其大小与(温度)有关,而与外加电压(无关)。 3、所谓理想二极管,就是当其正偏时,结电阻为(零),等效成一条直线;当其反偏时,结电阻为(无穷大),等效成断开; 4、三极管是(电流)控制元件,场效应管是(电压)控制元件。 5、三极管具有放大作用外部电压条件是发射结(正偏),集电结(反偏)。 6、当温度升高时,晶体三极管集电极电流Ic(增大),发射结压降(减小)。 7、三极管放大电路共有三种组态分别是(共集电极)、(共发射极)、(共基极)放大电路。 8、为了稳定三极管放大电路的静态工作点,采用(直流)负反馈,为了稳定交流输出电流采用(交流)负反馈。 9、负反馈放大电路和放大倍数AF=(A/1+AF),对于深度负反馈放大电路的放大倍数AF= (1/F )。 10、带有负反馈放大电路的频带宽度BWF=(1+AF)BW,其中BW=(fh-fl ), (1+AF )称为反馈深度。 11、差分放大电路输入端加上大小相等、极性相同的两个信号,称为(共模)信号,而加上大小相等、极性相反的两个信号,称为(差模)信号。 12、为了消除乙类互补功率放大器输出波形的(交越)失真,而采用(甲乙)类互补功率放大器。 13、OCL电路是(双)电源互补功率放大电路; OTL电路是(单)电源互补功率放大电路。 14、共集电极放大电路具有电压放大倍数(近似于1 ),输入电阻(大),输出电阻(小)等特点,所以常用在输入级,输出级或缓冲级。 15、差分放大电路能够抑制(零点)漂移,也称(温度)漂移,所以它广泛应用于(集成)电路中。 16、用待传输的低频信号去改变高频信号的幅度称为(调波),未被调制的高频信号是运载信息的工具,称为(载流信号)。 17、模拟乘法器输出与输入的关系式是U0=(KUxUy ) 1、1、P型半导体中空穴为(多数)载流子,自由电子为(少数)载流子。 2、PN结正偏时(导通),反偏时(截止),所以PN结具有(单向)导电性。 3、反向电流是由(少数)载流子形成,其大小与(温度)有关,而与外加电压(无关)。 4、三极管是(电流)控制元件,场效应管是(电压)控制元件。 5、当温度升高时,三极管的等电极电流I(增大),发射结压降UBE(减小)。 6、晶体三极管具有放大作用时,发射结(正偏),集电结(反偏)。 7、三极管放大电路共有三种组态()、()、()放大电路。 教师教案（2011—2012学年第一学期) 课程名称：模拟电路基础 授课学时：64学时 授课班级：20XX级光电2-4专业任课教师：钟建 教师职称：副教授 教师所在学院：光电信息学院 电子科技大学教务处 第1章半导体材料及二极管(讲授8学时+综合训练2学时) 一、教学内容及要求（按节或知识点分配学时，要求反映知识的深度、广度，对知识点的掌握程度（了解、理解、掌握、灵活运用），技能训练、能力培养的要求等） 1.1 半导体材料及其特性：理解并掌握本征半导体与杂质半导体（P型与N 型）的导电原理，本征激发与复合、多子与少子、漂移电流与扩散电流的区别；理解并掌握PN结的形成原理（耗尽层、空间电荷区和势垒区的含义）；理解PN 结的单向导电特性与电容效应。（2学时） 1.2 PN结原理：PN结的形成：耗尽层、空间电荷区和势垒区的含义，PN结的单向导电特性，不对称PN结。（2学时） 1.3 晶体二极管及应用：理解并掌握二极管单向导电原理及二极管伏安特性方程；理解二极管特性随温度变化的机理；理解并掌握二极管的四种等效电路及选用原则与区别；理解并掌握二极管主要参数；了解不同种类二极管区别（原理），了解硅管与锗管的区别；理解稳压二极管的工作原理。（4学时） 二、教学重点、难点及解决办法（分别列出教学重点、难点，包括教学方式、教 学手段的选择及教学过程中应注意的问题；哪些内容要深化，那些内容要拓宽等等） 重点：半导体材料及导电特性，PN结原理，二极管单向导电特性及二极管方程，二极管伏安特性曲线及其温度特性。 难点：晶体二极管及应用，PN结的反向击穿及应用。 三、教学设计（如何讲授本章内容，尤其是重点、难点内容的设计、构思） 重点讲解二极管的单向导电性，二极管单向导电特性及二极管方程，二极管伏安特性曲线及其温度特性，二极管导通电压与反向饱和电流，二极管的直流电阻与交流电阻。反向击穿应用：设计基本稳压管及电路。 电子电路基础知识--测试 第一篇电子电路基础知识 一、判断题（正确的打√，错误的打×） 1、射极输出器不具有电压放大作用。（√） 2、普通二极管反向击穿后立即损坏，因为击穿是不可逆的。（√） 3、在三种功率放大电路中，效率最高是的甲类功放。（×） 说明：效率最高是的乙类功放. 4、逻辑电路中“1”比“0”大。（×） 说明：逻辑电路中“1”与“0”不存在大小之分。 5、石英晶体振荡器的主要优点是振荡频率稳定性高。（√） 6、直流放大器只能放大直流信号。（√） 7、在基本放大电路中，若静态工作点选择过高，容易出现饱和失真。（√） 8、振荡器的负载变动将影响振荡频率稳定性（×） 9、直流放大器是放大直流信号的，它不能放大交流信号（√） 10、差动放大器如果注意选择元件，使电路尽可能对称，可以减小零点漂移（√） 11、放大器具有正反馈特性时，电路必然产生自激振荡（×） 12、多级放大器的通频带比组成它的各级放大器的通频带窄，级数愈少，通频带愈窄（×）说明：级数愈少，通频带愈宽。 13、晶体三极管的发射区和集电区是由同一类型半导体构成的，所以e极和c极可以互换使用（×） 14、在外电场作用下，半导体中同时出现电子电流和空穴电流。（×） 15、少数载流子是自由电子的半导体称为P型半导体。（×） 16、晶体二极管击穿后立即烧毁。（×） 17、用万用表测二极管正向电阻，插在万用表标“+”号插孔的测试棒（通常是红色棒）所连接的二极管的管脚是二极管正极，另一为负极。（×） 18、晶体三极管的发射区和集电区是由同一类半导体（P型或N型）构成的，所以极e和c极可以互换使用。（×） 19、PNP三极管处于截止状态时，发射结正偏（×） 20、晶体三极管具有能量放大功能。（×） 21、当集电极电流值大于集电极最大允许时，晶体三极管一定损坏。（√） 22、一个完全对称的差分式放大器，其共模放大倍数为零。（×） 23、一个理想的差分放大电路，只能放大差模信号，不能放大共模信号。（√） 24、Ｎ型半导体是在本征半导体中加入少量的三价元素构成的杂质半导体。（×） 25、在Ｎ型半导体中，自由电子的数目比空穴数目多得多。故自由电子称为多数载流子，空穴称为少数载流子。（√） 26、运算放大器的输入电流接近于零，因此，将输入端断开，运算放大器仍可以正常工作。（×） 27、运算放大器的输入失调电压Ui0是它的两个输入端电压之差。（×） 28、Ｐ型半导体是在本征半导体中加入少量的五价元素构成的杂质半导体。（×） 29、运算放大器的输入电压接近于零，因此，将输入端短路，运算放大器仍可以正常工作。（×） 计算机电子技术电气专业模拟试卷 考试时间为90分钟出题人： 一、选择题：（每空1分，共15分） 1，半导体稳压管的稳压性质是利用下列什么特性实现的（）。 A、PN结的单向导电性 B、PN结的反向截止特性 C、PN结的正向导电特性 D、PN结的反向击穿特性。 2，为了使三极管可靠地截止，电路必须满足（）。 A、发射结正偏 B、发射结反偏 C、发射结和集电结均反偏 D、发射结和集电结均正偏 3，硅二极管的起始导通电压为（）。 A、0.2V B 0.3V C 0.5V D 0.7V 4，对于三极管的放大作用的实质，下列说法正确的是（）。 A、三极管可把小能量放大成大能量 B、三要管把小电流放大成大电流 B、三极管可把小电压放大成大电压D、三极管用较小的电流控制较大的电流 5，某三极管放大器。每级的电压放大倍数是A V，则总的电压放大倍数是（）。 Ａ、３A V B、A V/3 C 、A V D、A V3 6，对于分压式偏置电路，当三极管的放大倍数rbe=1千欧时，AV为-50，若调换成rbe=2千欧时，其电压放大倍数近似等于（）。 A、-100 B、-25 C、-50 D、-80 7，共模抑制比是（）之比。 A、差模输入信号与共模输入信号 B、输出量中差模成份与共模成分 B、差模放大倍数共模放大倍数D、交流放大倍数与直流放大倍数 8，已经Ai=1000，则Gi =( ). A、30DB B、60DB C、40DB D、60 9，在晶体三极管放大电路中，若电路的静态工作点太低，将会发生（）。 A、饱和失真 B、截止失真 C、交越失真 D、不产生失真 10，将二进制数转换成十进制数，结果正确的是（）。 Ａ、11000=25 B、11110=27 C、10111=23 D、10101=21 11，组合电路的特点是（）。 A、输出信号仅取决于该时刻的输入信号 B、输出与输入间含有记忆单元 B、输出与输入间不含任何记忆单元和反馈单元D、输出信号和电路的原状态有关。 12，已知电压放大倍数是1000，则电压增益是（）。 A、20DB B、30DB C、40DB D、60DB 13，只有高低电平的矩形脉冲信号属于（）。 Ａ、模拟信号B、直流信号 C、数字信号 D、以上答案都不对 14，有0出1，全1出0是（）。 A、与逻辑 B、或逻辑 C、非逻辑 D、与非逻辑 15，八位二进制数所能表示的十进制数的最大值是（）。 A、248 B、192 C、255 D、512 二、填空题：（每空1分，共30分） 1，在N型半导体中，（）为多数载流子，（）为少数载流子。 2，二极管的单相整流电路一般有（），（）和（）。 3，晶体三极管的三种联接方式分别是（），（）和（）。 4，绝缘栅型场效应管有N沟道和P沟道两种，每一类又分为（）和（）。 ５，耦合电容的作用是隔（）通（）。 6，反馈是指放大器的输出端把输出信号的（）或者全部通过一定方式送回到放大器的（）的过程。 7，集成运算放大器的两种基本比例运算放大电路是（）和（）两种。 8，反相比例运放当R1=RF时，称作（）器，当同相比例运放中RF=0或R1=正无穷大时，称为（）器。 ９，数字电路研究的是电路的输出与输入之间的（）关系。且在数字电路中，半导体三极管工作在（）状态和（）状态。 10，为了使放大器不失真地放大信号，放大器必须建立合适的（）11，逻辑代数的变量为逻辑变量，逻辑变量只有（）和（）两种取值。 12，逻辑函数可以用（），（）和（）等形式来表示。 13，带有放大环节的串联型晶体管稳压电源由（），（），取样部分和（）四部分组成。 一、简答题：（每题5分，共20分） 1，说明分压式偏置放大电路如何稳定静态工作点？ 电子电路单元分布一般规律 电源电路在图右下方，信号源电路在电路图左侧，负载电路在右侧。 各级放大器电路从左向右排列，双声道电路中的左右声道是上下排列的 产生电流的两个条件 1.闭合回路 2.电源 电平概念解说 其是表示电功率、电压和电流相对大小的量 电平用分贝(dB) 分贝=10lgP2/P1=20lgU2/U1=20lgI2/I1 其中： P2为放大器输出功率，P1为放大器输入功率 U2为放大器输出信号电压，U1为放大器输入信号电压 I2为放大器输出信号电流，I1为放大器输入信号电流 电阻在电路中的作用 1.给电路中某点加上电压 2.降低电路中某点电压 3.将电路中的两点隔离 4.将电流转换成电压 5.分压 6.分流 7.阻尼 8.限流保护 电位器参数标注解说 某电位器外壳上标出：51K-0.25/X 其中， 51K是标称阻值51k欧姆，0.25表示额定功率为0.25瓦。X表示X型电位器电位器共分三种： X型-----线性变化，可以用于音响电路，构成立体声平衡控制器 Z型-----指数特性变化，可用来构成音响控制其电路 D型-----对数特性变化，用于一些音调控制器电路，作为音调电位器 电容电路解说 1.耦合电容 2.滤波电容 3.退耦电容 4.高频削震电容 5.谐振电容 6.旁路电容 7.积分电容8.微分电容9小火花电容10.分频电容 电解电容故障 击穿、漏电大故障、容量减小故障、开路故障、爆炸故障 需要注意的是： 爆炸故障：此种情况只出现在有极性电解电容器在跟换新电容器之后，由于正负脚接反而发生爆炸 电容并联解析 1.一大一小电容并联 主要出现在电源滤波电路中，并且在大电容的容量很大很大时才出现这种情况 如果容量不是很大，感抗不明显，则没有必要再接一个小电容 作用： 大电容为电源滤波电容 小电容为高频滤波电容 2.两个大电容并联 用于电源滤波电路或者是OTL功放电路输出回路作为输出端耦合电容 作用：高频滤波电容 3.两个等容量小电容并联 这是彩色电视机行震荡器电路中的行定时电容电路 其中： 一个为聚酯电容，是正温度系数电容 一个为聚丙烯电容，师负温度系数电容主要是为了实现温度的互补！！ RC电路分析 1.RC串联 RC串联电路总的阻抗是随频率变化而变化的 总的阻抗=电阻+C容抗 转折频率公式: f=1/2∏RC 2.RC并联 转折频率公式: f=1/2∏RC 3.RC串并联模拟电路基础知识大全
