XX地区PHC管桩抗拔方案
1、计算填芯混凝土的长度
根据福建省地方标准《先张法预应力混凝土管桩基础技术规程》（DBJ 13-86-2007）5.2.9 La≥Q ct/（f n*U m）＝60kN×1.35/(0.35MPa*3.1416*0.25m)＝2.946m
La――填芯混凝土的长度，不应少于3米，且采用微膨胀混凝土；
Q ct――相应于荷载效应基本组合时单桩竖向抗拔承载力设计值；
f n――填芯混凝土与管桩内壁的粘结强度设计值；
U m――管桩内孔圆周长度。
建议填芯混凝土的长度为4.0米。

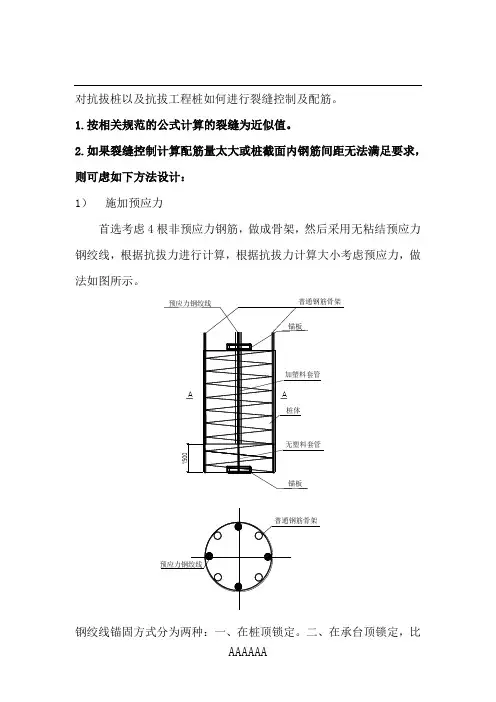

2、配筋验算
2、1根据福建省地方标准《先张法预应力混凝土管桩基础技术规程》（DBJ 13-86-2007）
5.2.9
A s≥Q ct / f y
As――管桩内孔受拉钢筋面积；
f y――拉钢的抗拉强度设计值。
As＝Q ct / f y＝600kN×1.35/360 MPa＝2469.1mm2。
若采用6根25mm三级钢筋
6根×25mm×25mm×3.1416/4＝2945 mm2=2469.1mm2,满足要求。
3、考虑到工期较紧，填芯混凝土除加微膨胀剂外还要加早强剂。
注：钢筋高出地面要大于2.5m。
目录 一、工程概况........................................................... - 0 - 二、编制依据........................................................... - 0 - 三、技术要求及设备选型 ................................................. - 1 - 3.1、技术要求 (1) 3.2、设备选择 (1) 四、施工方法........................................................... - 2 - 4.1、施工流程 (2) 4.2、泥浆制备 (3) 4.3、测量定位 (5) 4.4、护筒埋设 (5) 4.5、钻进成孔 (5) 4.6、桩孔质量检测 (6) 4.7、清孔 (6) 4.8、钢筋笼制作 (7) 4.9、钢筋笼吊装 (8) 4.10、水下混凝土灌注 (8) 五、质量保证措施....................................................... - 8 - 六、安全保证措施....................................................... - 9 - 七、文明施工及环保措施 ................................................ - 10 -
一、工程概况 XX 站车站总长470.1m ，标准段宽19.8米，盾构加宽段宽23.6米，为12.5m 岛式站台地下二层车站（北段局部140米为一层），标准段底板埋深约为19m ，顶板覆土约3.9m 。车站共设4个出入口，三个风亭，分三期施工，围护结构采用连续墙+混凝土支撑+钢支撑支护，车站主体及附属均采用明挖法施工。 左、右C K 11+923.270 太阳岛站 冰雪大世界站 计算车站中心里程世茂大道站 车站起点里程车站终点里程左、右C K 11+991.270 左、右C K 11+521.170 1号风亭 4b号出入口4号出入口（预留） 3号出入口 2c号出入口（预留）2B号出入口 2A号出入口 2号风亭3号风亭 1号出入口 XX 站平面图 本车站共设置16根抗拔桩，抗拔桩有效桩长35m ，其中有3根抗拔桩兼做格构柱的立柱桩。抗拔桩为直径1.0m 的钢筋混凝土钻孔灌注桩，桩身混凝土等级C35，抗渗等级P6。 抗拔桩平面布置图 二、编制依据 ⑴《XX 市轨道交通2号线一期工程施工图设计XX 站围护结构）》 ⑵《XX 市轨道交通2号线一期工程XX 站岩土工程勘察报告（详细勘察阶段）》
丰盛工汇智能装备制造项目 静 压 预 制 管 桩 方 案 中广核山河环境工程有限公司 2019年8月7
目录 1、工程概况 ......................................................................................... - 3 - 2、试桩目的 ......................................................................................... - 3 - 3、成桩试验选定 ................................................................................. - 3 - 4、施工部署 ......................................................................................... - 4 - 4.1人员配备. (4) 4.2机械设备及测量仪器 (4) 5、施工工艺及方法 ............................................................................. - 5 - 5.1、施工工艺选择 .. (5) 5.2、主要项目的施工方法 (5) 5.2.1 测量放线、桩定位........................... - 5 - 5.2.2 预制桩的验收............................... - 6 - 5.2.3 桩起吊、就位............................... - 7 - 5.2.4 竖桩与插桩................................. - 7 - 5.2.5 垂直度控制................................. - 7 - 5.2.6 压桩、接桩、送桩........................... - 8 - 5.2.7 施工记录................................... - 9 - 5.2.8 成品保护.................................. - 10 - 6.质量保证措施 ................................................................................. - 10 - 7、安全保证措施 ............................................................................... - 10 -

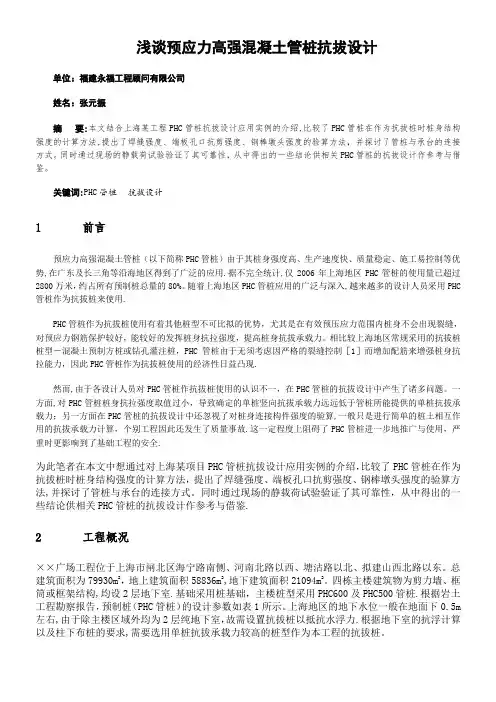

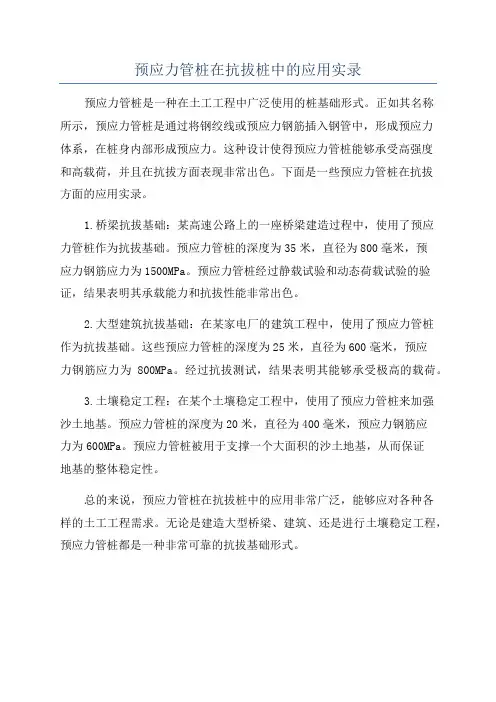

PHC管桩作抗拔桩的分析与释疑 复地集团总师室高志建 【摘要】利用绿化及道路下场地作为地下停车库的开发案例较为普遍，对于这类无上部结构的地下室采用PHC管桩作为抗浮桩，集团很多工程技术专业管理人员还存在着一些疑虑和认识上误区，本文从桩身结构强度、焊缝强度、端板孔口抗剪强度、钢棒墩头等几个方面，对采用PHC管桩作为抗拔桩进行了分析，验证了PHC管桩作为抗拔桩的可行性，并提出在施工和验收过程中的重点注意事项。 1 前言 在地下水位较高的地区，建筑工程中尤其是无上部结构的地下室以及地下停车场，工程结构的抗浮问题较为普遍。最常见的抗浮措施是设置锚杆和抗拔桩，常见的抗拔桩主要有钻孔灌注桩、预制方桩、PHC管桩。为抵抗拉力，控制拉力作用下的桩身裂缝，钻孔灌注桩和预制方桩须额外配置数量可观的抗拉钢筋（远远大于一般抗压桩时的钢筋数量），工程造价较高。PHC管桩由于桩身混凝土中有效预压应力可以抵消上拔时的拉应力，一般无须额外增加抗浮钢筋，造价较低。加上PHC管桩本身质量稳定、养护时间短、施工速度快、施工方便等因素，越来越多的工程中开始采用PHC管桩作为抗浮桩。 本文以地区PHC B500 100管桩为例，从桩身结构强度、焊缝强度、端板孔口抗剪强度、钢棒墩头等几个方面，对采用PHC管桩作为抗拔桩进行了分析，验证了PHC管桩作为抗拔桩的可行性。 2 抗拔桩桩身结构承载力验算强度 2．1桩身结构强度验算 桩身结构强度的验算，目前有国家标准、广东省规程、江苏省规程推荐的公式，具体计算如下。 桩身结构强度验算表
广东省标准只是利用了管桩中的有效预压应力，不考虑预应力筋和混凝土的进一步发挥作用，因此不须考虑裂缝控制；国家标准将预应力筋性能完全发挥；江苏省标准除发挥管桩混凝土的有效预压应力和抗拉性能外，较之国家标准还保留了预压应力筋的抗力作为安全储备。国家标准和江苏省标准桩身应力都超过有效预压应力，因此须进行裂缝验算，但由于有效预压应力抵消大部分拉应力，裂缝控制容易满足。因此在地质水文条件复杂、抗腐蚀要求高的情况下，可利用广东省标准进行桩身强度验算，而在正常设计中建议利用江苏省规范进行桩身强度验算。 2．2接桩处的焊缝强度验算 Nl≤3.142（D12-D22）ft w/4=0.25x3.142x(4982-4762)x170=2860kN。 从焊缝验算结果可以看出，如果焊缝质量可以保证，则端板焊缝强度远大于桩身结构强度。 2．3端板孔口抗剪强度验算 由于管桩端板与桩身预应力筋的连接处的受压冲切力，因此须进行孔口抗剪强度验算，计算表明该处是管桩应用中的一个薄弱点。 N≤n*3.142*（d1+d2）*[ts-(h1+h2)/2]*fv/2 =15x3.14x(12+20)x[19-(9.5+6)/2]x125/2＝1017 kN。 验算的抗剪强度值远小于桩身强度和焊缝强度，常采用加厚端板的方法，提高孔口抗剪强度。若加厚至24mm，则承载能力＝15x3.14x(12+20)x [24-(9.5+6)/2]x125/2＝1470 kN。 2．4钢棒墩头抗拉强度验算 在PHC管桩作抗拔桩的试桩过程中，也出现过预应力筋墩头拔出的现象。这是由于墩头在受力过程中受到冲切破坏。因此须验算墩头抗拉强度。 N≤0.95 fpy*Ap=0.95x1348=1280 kN。 通过上面的分析可知，PHC管桩作为抗拔桩使用时，桩身具有较高的承载能力，在地质条件允许情况下，不仅施工、检测方便，而且经济性较好。实际应用时，须注意端板孔口抗剪强度和钢棒墩头抗拉强度的验算。
(一)预应力管桩施工工艺及方法 本标段预应力管桩共计82566m，管桩计划采用外购，汽车运至现场后采用柴油打桩机进行打设。 1. 预应力管桩施工工艺流程 管桩施工工艺流程见下图。 预应力管桩施工工艺流程图 2. 工艺要点与技术措施 (1)施工准备 清理场地，排除积水，并将路基范围内原地面上淤泥、树根、草皮、腐殖土等全部挖除。在路基范围内按设计要求分层填筑软土地基工作层，用小型压路机碾压密实。对桩位进行测量放样并作出标记。 本标段所有预应力管桩均从合格的厂家购置，现场检查预制桩有无出厂合格证，确认没有裂纹、桩身混凝土无剥落露筋现象并按外观检查要求验收合格后方可使用。 清除桩表面的附着物，有接头法兰盘的要除锈去污，并在桩的侧面画上醒目的尺寸标志线，便于沉桩时显示桩的入土深度。 打桩设备进场后，进行安装调试，然后移机至桩位处就位。打桩机就位时，应
对准桩位，垂直稳定，确保在施工中不倾斜、移位。 (2)锤击沉桩 起锤轻击，在两台经纬仪的检核下使桩保持垂直，无异常时即可正式沉桩。 在开始锤击时，落距应较小，当入土一定深度并待桩稳定后，再按要求的落距沉桩。打桩宜重锤低击，锤重的选择应根据地质条件、桩的类型、结构、密集程度及施工条件选用。根据桩的密集程度，打桩顺序可采用从中间向两边对称施打；或从中间向四周施打；或从一侧向另一侧施打。 (3)接桩 打入桩需就地接桩时，在下节桩露出地面约1米时进行。接桩时，上下节桩轴线的偏斜控制在3‰～5‰之内，各节偏斜反向错开，施工时按设计要求接桩。 施焊面上的泥土、油污、铁锈等要预先清洗干净。 接桩时，在下节桩头上安装导向箍，以便上节桩引导就位。当上节桩方向找正后，对称点焊4～6点，加以固定，然后拆除导向箍。 焊缝要求连续、饱满，施焊至少分两层进行，第一层适当加大焊接电流，加强熔深，焊接工艺符合有关要求。 桩接头入土前，对其焊缝外表面进行清理并补涂防腐蚀涂料。 (4)送桩 桩顶设计标高低于地面标高时，需进行送桩。 送桩杆上进行尺寸标志，便于测读桩顶标高，控制桩的入土深度。 送桩杆与桩顶的接触面间加硬木衬垫，防止桩顶击碎。衬垫需经常更换，保证送桩杆与桩顶接触面保持密贴。 送桩时，必须保证送桩杆与桩身的纵向轴线保持一致。 送桩达到深度后，及时将送桩杆拔出并回填孔洞。 (5)验桩 当桩顶设计标高高于或与施工场地标高相同时，施工质量验收待打桩完毕后进行。
静压预制管桩施工工艺 1、主要设备及人员配置 主要机械设备 海格力斯 HJYZ系列管桩静压机广东力原YZY系列液压式压桩机湖南新天和预制管桩静压机中国德邦预制管桩静压机
辅助设备
人员配置
2.施工流程 静力压桩工艺流程 施工准备→测量定位→压桩机就位、调平→管桩吊入压桩机夹持腔→夹持管桩对准桩位调直→压桩至底桩露出地面～时吊入上节桩与底桩对齐，夹持上节桩，压底桩至桩头露出地面～→调整上下节桩，与底桩对中→电焊接桩、再静压、再接桩直至需要深度或达到一定终压值，必要时适当复压→截桩，终压前用送桩将工程桩头压至地面以下。 工艺流程图 主要的施工方法 静压桩机吊桩就位 首先调整桩机水平，保持桩架垂直，然后用自备起吊部分将桩材起吊，对准夹持口将桩缓慢送入夹
持口，夹持口将桩身夹持稳定后把桩尖中心对准桩位中心插正，用线锤通过桩机在桩底盘调整相邻两个方向的垂直度，同时为控制桩就位后位移控制，就位前在距桩位1～范围内设置两个定位小木桩，桩就位后及压入过程中均用小木桩对平面位移进行复核。开动压力缸将桩压入土中1m左右停止压桩，再调正和校准桩在各个方向的垂直度。 管桩起吊 管桩对位经纬仪控制管桩垂直度 管桩吊运及堆放 （1）管桩吊运应符合下列规定： ①管桩出厂前应做出厂检查，其规格、批号、制作日期应符合质量验收要求。 ②管桩在吊运过程中应轻吊轻放，避免剧烈碰撞。 ③严禁使用质量不合格及在吊运过程中产生裂缝的管桩。管桩标准采用浙江省建筑标准《先张法预应力高强混凝土管桩》DB33/1016-2004。 （2）管桩堆放应符合下列规定： ①堆放场地应平整坚实。 ②管桩应按不同规格、长度及施工顺序分别堆放。 ③叠层堆放管桩时，底层最外缘的管桩应在距离桩端桩长处用木楔塞紧以防滚动。叠层堆放时不得超过2层。 预制PHC桩（管桩、方桩） 桩尖 静压沉桩 利用压桩机将桩夹紧后施压，按压桩油缸的垂直行程调试，一段一段的向下压，压一段为一个行程，一般为1m以上。然后松开抱桩器，开动油泵使之上移，再抱桩固定压入，如此循环作业。当操作台上压力表计数到达预定规定值时，或者达到预定深度时，便可停止压桩。施工时，对抱压力采取一定措施进行限制，防止产生过大的应力。 压桩顺序应综合考虑下列因素： 根据桩的长度，宜先长后短。 根据桩的规格，宜先大后小。 停止压桩 沉桩必须连续施压完毕，不得中途停止，但遇有下列情况，必须立即停止施工，待处理完毕方可继续施工。 （1）贯入度突然发生变化； （2）桩身严重倾斜、跑位； （3）邻桩上浮或位移过大； （4）设备发生故障； 停压标准 施工前应根据桩机不同配重进行试压桩，试压桩时，请监理、业主、设计单位参加，以确定施工的停压标准。无特殊要求应按照图纸设计标高进行控制。 电焊接桩、适当复压。 焊接桩应符合现行行业标准《建筑钢结构焊接技术规程》JGJ81-2002的有关规定外，尚应符合下列规定： ①当管桩需要接桩时，接头位于地面上～处。
目录 一、设计概况 (2) 二、工期安排和进度计划 (2) 三、人员配备 (3) 四、机械配备 (3) 五、施工方案 (4) 六、质量保证措施 (16) 七、安全保障措施 (16) 八、环境保护措施 (18)
一、设计概况 滨海站交通枢纽位于滨海新区先进制造业产业区中区，距离滨海新区核心12km，东临泰达开发区和天津港，西临高科技产业园区和空港，站位距塘沽城区新北路约5km。 本项目是滨海站交通枢纽配套市政工程的七个子项之一，包括中央环路、南北广场进出站高架匝道，和南广场与外界联通的三条规划路。 B象限U型槽抗拔桩采用C45防水钢筋混凝土，桩径为0.8m，桩长18～25m，共计84根。 B象限U型槽基坑临时支护采用C30钢筋混凝土钻孔灌注桩，桩径0.8m，桩间距1.0m，桩长12m及14m;桩长14m共计：77根；桩长12m共计：37根。 二、工期安排和进度计划 该段段计划从2012年8月15日开始施工，按每台钻孔桩机施工每1天完成4根桩左右，安排2台钻孔桩机，2012年9月10日完成。安排工期26天。 施工进度横道图 部位日期时 间 2012年 8月9月10月 支护桩8.15～9.10 26 抗拔桩8.15～9.1026 三、人员配备 灌注桩加工制作主要管理人员、技术人员和技工见下表。
管理人员和技术人员 姓名职务职称备注 国金祥现场经理 赵功沛测量负责人工程师 杨春雷质量负责人工程师 王伟安全负责人工程师 刘鑫试验负责人工程师 桂林物资负责人工程师 彭道杰技术员工程师 周伟涛技术员工程师 马振刚技术员工程师 张晓军技术员工程师 马贵中桩机施工队长 技工 工种计划数量到场数量备注 电焊工8 8 桩机操作员 2 2 其它作业人员30 30 四、机械配备 序号名称规格型号数量单位完好率 1 潜水钻机QZ-90 2 台100% 2 电焊机BX1-500 8 台100% 3 混凝土输送车15m3 10 台100% 4 导管300mm 2 套100%
目录 1、工程概况 ................................................................................................................................. - 1 - 2、试桩目的 ................................................................................................................................. - 1 - 3、成桩试验选定.......................................................................................................................... - 1 - 4、施工部署 ................................................................................................................................. - 2 -4.1人员配备.. (2) 4.2机械设备及测量仪器 (2) 5、施工工艺及方法 ...................................................................................................................... - 3 -5.1、施工工艺选择. (3) 5.2、主要项目的施工方法 (3) 6.成桩质量检测........................................................................................................................... - 12 - 7.质量标准 .................................................................................................................................. - 12 - 8.质量保证措施........................................................................................................................... - 13 - 9、安全保证措施........................................................................................................................ - 13 - 10、文明施工与环境保护........................................................................................................... - 15 -10.1文明施工措施 (15) 10.2环境保护措施 (15)
管桩施工工艺与方法 (1)桩管预制：桩管按国家和地方有关标准进行预制，本工程采用的管桩是由专业厂家生产预制的，并由甲方负责采购供应，本设计以下重点为沉桩施工工艺。 按照设计要求本工程沉桩施工采用静压方式，接桩采用钢板端焊接式。 (2)施工方法 预制管桩的施工，一般情况下采用分段压放、逐段接长的方法。其程序为：测量定位→桩机就位→再压桩→送桩→至设计桩顶标高→终止压桩切割桩头。 (3)桩机安装就位 桩机现场安装：桩机安装方法具体见桩机安拆方案。 桩机就位：利用桩机上行走装置、移动行走就位，行走过程中要保持架底盘平稳，桩机就位后将行走油门关闭，然后将机架底盘调到水平固定。 5、桩位放线： （1）该工程平面布置形状为长方形组成，平面几何图形较为复杂，给工程轴线定位和桩位放样工作造成一定难度，而桩位测定的精确程度，则是保证管桩施工质量的重要环节，为此拟定桩位放线方案如下： （2）定位前，根据建设单位提供的座标控制点、建筑物轴线座标点及有关数据，进行测量业数据计算和复核；并将计算成果及测量方案报监理单位审核。 （3）在上述成果方案核对无误后，拟定采用极座标法测定桩位，在桩位中心打入钢筋头作为标志，同时在其上涂红油漆使标高明显，并撒石灰圈定，用直角坐标进行复核，自检合格后，报请监理单位和总包复验、认可后方可开始压桩，压桩过程中，每一根管桩就位，由施工员和专职质检员再次复核，准确对中，确保桩位精确无误。其放样误差控制在20mm 围，轴线测量误差不超过轴线长度的1/2000。 6、吊桩 利用桩机上附属起重钩及桩机卷扬机吊桩就位，当桩位距桩管堆放点较远时，配用吊车。 7、插桩 管桩用桩机上起吊钩吊入机架导向杆，用压梁上桩冒将桩管固定，当桩被吊入夹桩钳后，由指挥员指挥机长将桩徐徐下降，直到桩夹离地面10cm，然后将桩尘对准桩位下插，先施
预应力管桩施工工 艺标准
预应力管桩施工工艺标准 1 适用范围 预应力管桩一般用作建筑的低承台桩基、软土地基处理，主要适用于人工填土、软土、粘性土、粉土、粉砂、细砂、中砂等土层地基, 持力层一般选为粗砂、砾砂、圆砾、风化岩，但不适用于石灰岩、含孤石和障碍物多、有坚硬夹层地基。 预应力管桩当前主要采用锤打法和静压法施工，锤打施工时震动剧烈，噪音大，挤土量大，会造成一定的环境污染和影响。压力桩法施工时无噪声、无振动、无冲击力、施工应力小，能够减小打桩振动对地基和临近建筑物的影响，桩顶不易损害，不易产生偏心，节约制桩材料和降低工程成本。本工艺标准主要针对静压法预应力管桩施工。
1－1 图1.1全液压式静力压桩机压桩示意图 2 主要应用标准和规范 2.0.1《先张法预应力混凝土管桩》GB 13476- /XG1- 2.0.2《公 路路基施工技术规范》JTG F10- 2.0.3《建筑地基基础设计规范》GB50007- 2.0.4《建筑桩基技术规范》JGJ94- 2.0.5《建筑基桩检测技术规范》JGJ 106- 2.0.6《建筑地基基础工程施工质量验收规范》GB 50202- 3 施工准备 3.1 技术准备 3.1.1项目技术部组织人员建立现场测量组，做好施工现场轴
线、高程控制桩的设置，复验甲方已施放的桩点。 3.1.2收集工程地质资料，绘制桩基施工平面图，编制桩基施工方案。 3.1.3组织项目经理部管理人员学习有关图集、图纸、施工规范、技术标准以及技术文件。 3.1.4项目总工程师参与技术交底，并由项目总工程师牵头，组织本工程图纸学习，审查工作，做好图纸会审、施工方案交底工作。 3.1.5根据图纸会审内容，在开工前完善施工组织设计的调整编制工作。 3.1.6编制科学、实际的施工计划、质量保证措施及检验计划。 3.1.7做好对班组的技术、安全交底工作。 3.2 机具准备 3.2.1成桩设备：采用静压桩机进行沉桩施工，根据设计荷载以及各地区的土质情况、试桩数据进行选择合适的桩机类型。 3.2.2 吊装运输设备：汽车吊、运输车。 3.2.3 接桩、截桩设备：电焊机、锯桩器。 3.2.4 测量设备：全站仪、经纬仪、水准仪、卷尺、游标卡尺等。 3.3 材料准备
如有侵权请联系网站删除 南京至高淳城际轨道禄口机场至溧水段试验段土 建工程（DS7-TA05标） 桩基检测方案 编制： 审核： 审批： 中铁十四局集团有限公司 二○一四年十月二十日
桩基检测方案 1工程概况 1.1工程名称：南京至高淳城际轨道禄口机场至溧水段试验段土建工程（DS7-TA05标） 1.2建设单位：南京地铁建设有限责任公司 1.3建设地点：金龙路站～无想山站 1.4工程概况：本标段二站一区间，金龙路站、无想山站和金龙路站～无想山站区间。 金龙路站采用Φ1000钻孔灌注桩，混凝土等级为C35P8水下，有效桩长5m。设计抗拔承载力特征值为：1000KN（KBZ1～9a、15～22a）、2400KN（KBZ10～14）。金龙路站桩数总计127根。 无想山站采用Φ1000钻孔灌注桩，混凝土等级为C35P8水下，有效桩长5m。设计抗拔承载力特征值为：1000KN（KBZ1～KBZ5）、2400KN（KBZ6～KBZ25）。无想山站桩数总计90根。无想山站抗拔桩平面布置见图2-2。 1.5检测项目及数量： 《建筑基桩检测技术规范》JGJ106-2014 《建筑地基基础处理技术规范》JGJ79-2012 《建筑基桩技术规范》JGJ94-2008 《建筑地基基础检测规程》DGJ32/TJ 142-2012 《建筑地基基础设计规范》GB50007-2011 《钻孔灌注桩成孔、地下连续墙成槽质量检测技术规程》DGJ32/TJ117-2011 《南京轨道交通工程建设质量检测项目和频率规定》2014年版 本工程设计图纸 1.7检测任务： 低应变检测：通过低应变动测对试桩完整性进行检测，以确定试桩的完整性和可靠性。 抗拔检测：测试试验桩单桩竖向抗拔最大值，提供单桩竖向抗拔承载力极限值和特征值； 测定单桩竖向荷载作用下的荷载和变形；判定单桩竖向抗拔承载力是否满足设计要求。2检测方法
上海浦东铁路阮巷至平安段第一标段PHC 管桩试桩施工及检测 中铁十七局集团上海浦东铁路项目经理部OO 五年一月二十二日
总述 1工程概况 2检验性试桩总体方案及方法 2.1 检验性试桩内容及目的 检验性试验的内容为工艺试验和静载试验。 工艺试验的目的： ①检验桩的入土深度能否达到设计要求； ②选定沉桩的锤击性能、衬垫（即锤垫、桩垫）及参数； ③实测沉桩锤击力； ④查明打桩时土质有无“假极限”或“吸入”现象，并确定是否需要复打，以及从停打到复打间应该休息的天数； ⑤最终贯入度的取值； ⑥确定施工工艺和停止沉桩的控制标准。静载试验的目的：验证桩的承载力，以及荷载与 位移的关系。 2.2 试验桩的布置 2.3 试桩的技术要求 3试桩施工准备 3.1 施工组织安排 3.1.1 总体安排 3.1.2 人员配置
3.2 施工平面管理 3.3 施工道路、用电及施工场地 3.4 管桩进场及验收 4沉桩施工工艺及方法 5工程技术质量保证措施 6安全施工技术措施 6.1 施工场地 沉桩场地和敷设的道路要符合要求，为保证施工安全，必要时桩机施工作业中铺垫钢板（б=30mm 以上） 6.2 施工用电施工现场接电必须由持上岗证的电工进行操作。电动工具软电缆插头不得 任意拆除、调换，软电缆不得任意加长或截断。施工现场临时用电按户外明线和架空线要求安装，严禁乱拉乱拖。电动机械及手持电动工具要设漏电保护装置。 6.3 桩机 桩机周围5m以内应无高压线路，作业区内应有明显标志或围栏，严禁闲人进入。桩机在组立时，将履带扩张后才能安装，导杆托架的下方垫上千斤顶，制动住行走及回转机构，用卷扬扳动导杆750~830时，应停止卷扬，装上后支撑，用后支撑液压杆将导杆扳至900。 桩机行走时，必须有专人指挥。履带下铺设30mm厚钢板，钢板相互间距不得大于 30mm。在坡道上行走时，应将桩机重心移至坡道的上方，坡度不得大于50。严禁 吊桩、吊锤、回转或行走同时进行。 作业时，操作人员应在桩锤中心5m以外监视。桩机在吊有桩和锤的情况下，司机不得离开岗位。 喂桩时，桩机不得偏心远距离（4m）吊桩，行走中不得同时进行回转、吊桩等其它动作。 插桩后及时校正桩的垂直度，桩入土3m以上时，严禁用桩机行走或回转动作纠正桩的斜坡度。 在软土层启动桩锤时，应先关闭油门冷打，待每击贯入度小于100mm时，再开启油门启动桩锤，不得在桩自沉或贯入度较大时给油启动。在锤击过程中，起落架可缓慢下降。 拔送桩时，每米送桩深度的起拔荷载可按4 吨计算，当超过桩机起重能力时，用吊车配
钢板桩施工工艺及方法 1、施工工艺 钢板桩施工采用振动法沉桩施工，架设单层双面导架，屏风式打入法打设钢板桩。其钢板桩的施工工艺流程图见下图。 钢板桩施工工艺流程图 2、施工方法 2.1、钢板桩施工准备 1）钢板桩检验 对拉森钢板桩进行外观表面缺陷、长度、宽度、厚度、高度、端头矩形比、平直度和锁口形状等检验，对槽钢桩进行外观表面缺陷、长度、宽度、厚度、高度、端头角度、平直度等检验，对桩上影响桩打入的焊接件割除（有割孔、断面缺损应补强）。 2）钢板桩的矫正 钢板桩为多次周转使用的材料，在使用过程中会发生板桩的变形、损伤，当偏差超过下表4-1中的数值时，使用前应进行矫正与修补。 表4-1钢板桩检验标准 序号 检查项目 允许偏差 检查方法 单位 数值 1 桩垂直度 % ＜1 钢尺量 2 桩身弯曲度 ＜2%L L 为桩长，钢尺量 3 光滑度 无电焊渣或毛刺 目测 4 桩长度 不小于设计长度 钢尺量 （1）表面缺陷修补：先清洗缺陷附近表面的锈蚀和油污，然后用焊接修补的方法补平，基坑开挖支护 基坑回填 拔出钢板桩 钢板桩定位放样 挖沟槽 拆除导梁与导架 打钢板桩 安装导梁与导架 钢支撑拆除
再用砂轮磨平。 （2）端部平面矫正：用氧乙炔切割部分桩端，使端部平面与轴线垂直，然后再用砂轮对切割面进行磨平修整。当修整量不大时，也可直接采用砂轮进行修整。 （3）桩体挠曲、扭曲矫正：腹向弯曲矫正时两端固定在支承点上，用千斤顶顶在钢板桩凸处进行冷弯矫正；侧向弯曲矫正即在专门的矫正平台上进行。 （4）桩体局部变形矫正：对局部变形处用氧乙炔热烘与千斤顶顶压、大锤敲击相结合进行矫正。 （5）锁口变形矫正：用标准钢板桩作为锁口整形胎具，采用慢速卷扬机牵拉调整处理。 3）打桩机选择 由挖掘机（PC220）加振动锤改装而成，通过振动使桩周围的土体产生结构变化，降低了强度，钢板桩周围的阻力减少，有利于桩的贯入。 4）导架安装 为保证沉桩轴线位置的正确和桩的竖直，控制桩的打入精度，防止板桩的屈曲变形和提高桩的贯入能力，本施工方法采用单层双面导架（亦称施工围檩）。 导架通常由导梁和导桩等组成，导桩的间距为11.5m ，双面导梁之间的间距比板桩墙厚度大8～15mm 。导架结构示意图见下图4-2所示。 拉森钢板桩导架 图4-2：导架结构示意图 导架的位置不能与钢板桩相碰。导桩不能随着钢板桩的打设而下沉或变形。导梁的高度要适宜，要有利于控制钢板桩的施工高度和提高工效，要用经纬仪和水平仪控制导梁的位置和标高。 导桩 导梁
静压管桩施工工艺 WTD standardization office【WTD 5AB- WTDK 08- WTD 2C】
静压预应力管桩施工工艺 一、桩基工程 本工程采用静压先张法预应力管桩：PHC-A500(100)。 根据本工程的桩基类型、数量、工期及地质情况等条件，配置2台YZD320液压式静力压桩机进场施工。先张法预应力混凝土管桩的运输和压桩应在桩身混凝土龄期大于14天（混凝土达100%设计强度）后，且常压蒸汽养护后在常温下静停7天后方可进行。周围建筑物、地下管线或桩相对密集时打桩应采取必要措施加强保护并做好监测记录。 （一）材料要求 （1）先张法预应力混凝土管桩（以下简称管桩）的规格、质量必须符合设计要求和施工规范的规定，并应有出厂合格证书，还应根据地质资料，初步确定桩段的级配计划数量。 （2）管桩的混凝土强度等级达到100%方能压桩。 （3）管桩接桩时采用钢端板焊接法，使用的焊条牌号、性能必须符合设计要求和有关标准的规定，并应有出厂合格证明。接头端板的宽度不得小于管桩的壁厚，接头的端面必须与桩身的轴线垂直。 （二）作业条件 （1）应具有工程地质资料、桩基施工平面图、桩基施工组织设计或施工方案。 （2）打桩场地附近建（构）物有防振和防挤土要求时，已采取防振和防挤土措施。 （3）桩基的轴线桩和水准基点桩已设置完毕，并经过复查办理了签证手续。每根桩的桩位已经测定，用小木桩或短钢筋打好定位桩，并用白灰做出标志。 （4）已选择和确定打桩设备进出路线和打桩顺序。 （5）检查桩的质量，将需用的桩按平面布置图堆放在打桩机附近，不合格的桩另行堆放。 （6）检查打桩机设备及起重工具；铺设水电管网，进行设备架立组装和试打桩。在桩架上设置标尺或在桩的侧面画上标尺，以便能观测桩身入土深度。
抗拔桩施工方法及工艺要求 由于本工程的抗浮水位为1.0m，抗拔桩作为抗浮措施。 抗拔桩直径d=800mm，D=1800mm，共40根，桩长≥6m。桩身混凝土强度等级C35,水灰比不应大于0.45,主筋保护层厚55mm。桩箍筋用螺旋式箍筋,并每隔2.0m设一道12焊接加劲箍筋,桩纵筋1022，锚入筏板内35d,钢筋搭接长度为36d。 结合深基坑支护桩（咬合桩）的施工，本工程抗拔桩采用旋挖钻成孔扩底灌注桩施工工艺进行施工。该工艺可以充分发挥旋挖钻机钻孔速质量好,工作效率高,移位灵活,噪音底,环保的特点。 本工程投入 1 台旋挖钻机以及扩底装置和一台 25T 汽车吊车配合来进行旋挖钻成孔扩底灌注桩的施工。 1.1 旋挖钻成孔扩底灌注桩施工工艺 旋挖钻成孔扩底灌注桩施工采用静态泥浆护壁钻孔成桩工艺具体施工流程为: 测量定位→钻机就位→埋设护筒→灌入护壁泥浆→钻孔→扩孔→一次清孔→检测→钢筋笼下放→二次清孔→混
凝土灌注 其工艺流程见下图。 图旋挖钻成孔扩底灌注桩工艺流程图1.2旋挖钻成孔扩底灌注桩投入机械设备 投入机械设备一览表 序号机械或设备 名称 型号 规格 数量备注
1.2 .3 主要施工工艺 1.3.1、旋挖钻孔 桩机安装就位后，调平垫稳底座，保持钻进时不发生位移和沉陷。桩机顶部的起吊滑轮缘、转盘中心和桩孔中心三
者应在同一前垂线上，偏差不大于2cm。 旋挖钻孔作业分两班连续进行，对旋挖钻孔不符合要求的应及时调整，经常注意土层的变化，每2米或在土层变化处取钻渣探明土层，记入记录本中（记录本中要有该桩孔的地质剖面图），随时与地质剖面图核对。 开始挖进时，先启动卷扬机慢速钻进，并注意钻机的稳固情况，钻头导向部分全部进入土层后才正常钻进。 在上部土层中钻进时，要控制进尺，低挡慢速，大泵量，泥浆比重控制在1.2~1.3之间。在淤泥层中钻时，可用中速，大泵量，泥浆比重控制在1.3~1.4之间。 旋挖钻机挖至强风化时需进行第一次取强风化岩样保留，在挖进5米时，在进行第二次取岩样，经相关单位确认后验孔，提出挖斗，安装相应扩大头尺寸的钻头进行钻孔扩底，扩大头全部伸开，在扩20分钟，第一根桩先在地面作试验并由卷扬机钢丝绳定准，由机长及管理人员检查，扩底扩好后提出扩头。 如遇流砂层中钻进，必须慢速，增大泥浆比重在1.3~1.4，并调整稠度的胶体率以保证该孔段护壁有一定的厚度。 在粗砂层和卵石的砾砂层中钻进，用低档慢速，优质泥浆、大泵量，泥浆比重控制在1.3~1.4之间，防止孔内塌方。
新建铁路武汉～广州客运专线乌龙泉至花都段XXTJⅠ标段 路基工程 预应力管桩试桩方案
中铁十一局武广客运专线XXTJⅠ标四公司项目部 管桩试桩试验方案 一、试验时间及地点 本工程的试验地点位于DK1310+874.73路基线路中心线两侧，该处路基填高约4.6m，地层为稻田浅表覆盖，下卧地质情况为黏土，软塑～硬塑；下伏基岩为弱风化灰岩。 二、施工布置 本次试验2根管桩，都在设计桩位，桩间距2.5m，按设计要求正方形布置。 详见附后“预应力管桩试桩桩位布置图”。 管桩桩位情况表 三、管桩施工
1、材料要求 预应力管桩技术要求:PHC型；混凝土强度等级C80；桩径规格为30cm，壁厚为70mm。有检查合格证或检验报告等质量证明文件。桩的棱角破损深度应在10mm以内，其总长度不大于40cm；桩不得有裂缝（表面收缩裂缝除外）。 2、主要机具 三点支撑自行式柴油打桩机一台（主要参数：汽缸质量2500kg、桩最大直径450mm，桩锤总重4200kg），浦沅25T吊车一台，三级电箱二个。 3、施工工艺 （1）工艺流程 管桩施工工艺流程图 （2）工艺要点
1)布置桩点：场地清理整平，按桩点设计布置图放样布点。 2)地质复核：用地质钻机在桩位处钻取芯样，至基岩面停止，以复核管桩桩长。 3)桩机就位：打桩设备进场后，进行安装调试，然后移机至桩位处就位。桩架安装时采用方向相互正交的两台经纬仪对打桩机进行垂直度调整，保证导杆垂直。 4)插桩：起吊预制桩，对准桩中心，将桩锤压住桩顶，检查桩锤、桩帽和桩的中轴线是否一致。 5)沉桩：先靠桩及锤的自重下沉，待桩身下沉稳定后，再采用锤击下沉。每一根桩的沉桩作业一次完成，不可中途停顿过久，避免土的摩阻力恢复后继续下沉困难。沉桩过程中，采用经纬仪经常检查校核，随时保持导杆的垂直度，防止偏移。打入桩采用设计桩尖标高控制，用贯入度进行校核。 6)接桩：打入桩需接桩时，在下节桩露出地面约1米时施作。接桩时，上下节桩轴线的偏斜控制在3‰～5‰之内，各节偏斜反向错开，施工时按设计要求焊接接桩。为避免接桩时轴线偏移，在下节桩头上安装导向箍，引导上节桩就位。焊接后对其焊缝外表面进行清理并补涂防腐蚀涂料。 7)送桩：桩顶设计标高低于地面标高时，需进行送桩。送桩杆上做好尺寸标志，便于测读桩顶标高，控制桩的入土深度。送桩杆与桩顶的接触面间加硬木衬垫，防止桩顶击碎。送桩杆与桩顶接触面保持密贴。送桩达到深度后，及时将送桩杆拔出并回填孔洞。 8)验桩：当桩顶设计标高高于施工场标高或与施工场标高相同时，打桩完毕后进行施工质量验收。当桩顶设计标高低于施工场地标高进行了送桩时，在每根桩的桩顶打至场地标高时先进行一次中间验收，待全部桩打完并开挖到设计标高后，再作全面检验，在验收前，不得切去桩顶。

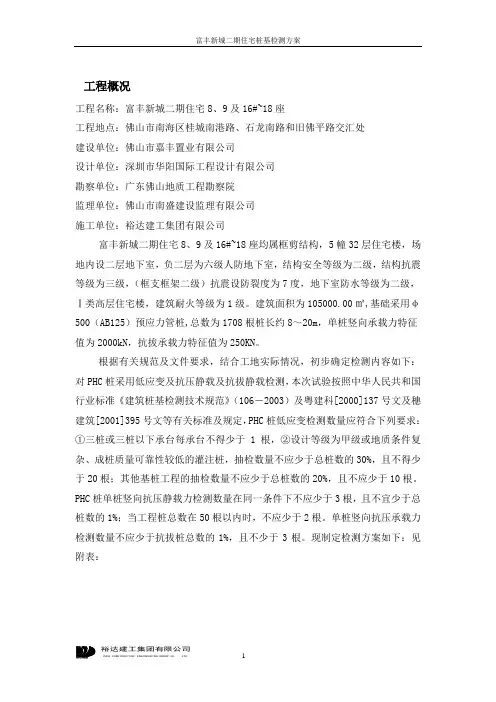

抗拔桩检测方案
文档仅供参考 南京至高淳城际轨道禄口机场至溧水段试验段土建工程（DS7-TA05标） 桩基检测方案 编制： 审核： 审批： 中铁十四局集团有限公司 二○一四年十月二十日
桩基检测方案 1工程概况 1.1工程名称：南京至高淳城际轨道禄口机场至溧水段试验段土建工程（DS7-TA05标） 1.2建设单位：南京地铁建设有限责任公司 1.3建设地点：金龙路站～无想山站 1.4工程概况：本标段二站一区间，金龙路站、无想山站和金龙路站～无想山站区间。 金龙路站采用Φ1000钻孔灌注桩，混凝土等级为C35P8水下，有效桩长5m。设计抗拔承载力特征值为：1000KN（KBZ1～9a、15～22a）、2400KN（KBZ10～14）。金龙路站桩数总计127根。 无想山站采用Φ1000钻孔灌注桩，混凝土等级为C35P8水下，有效桩长5m。设计抗拔承载力特征值为：1000KN（KBZ1～KBZ5）、2400KN （KBZ6～KBZ25）。无想山站桩数总计90根。无想山站抗拔桩平面布置见图2-2。 1.5检测项目及数量： 《建筑基桩检测技术规范》JGJ106- 《建筑地基基础处理技术规范》JGJ79-
《建筑基桩技术规范》JGJ94- 《建筑地基基础检测规程》DGJ32/TJ 142- 《建筑地基基础设计规范》GB50007- 《钻孔灌注桩成孔、地下连续墙成槽质量检测技术规程》DGJ32/TJ117- 《南京轨道交通工程建设质量检测项目和频率规定》 本工程设计图纸 1.7检测任务： 低应变检测：经过低应变动测对试桩完整性进行检测，以确定试桩的完整性和可靠性。 抗拔检测：测试试验桩单桩竖向抗拔最大值，提供单桩竖向抗拔承载力极限值和特征值； 测定单桩竖向荷载作用下的荷载和变形；判定单桩竖向抗拔承载力是否满足设计要求。 2检测方法 2.1静载抗拔检测 2.1.1检测装置及安装示意图 试验装置主要包括千斤顶加载部分和桩顶位移观测两部分。 在抗拔桩的顶部架设一根钢梁，将抗拔桩钢筋锚固于钢梁之上。在抗拔桩两侧的地面上对称放置两块荷载板，荷载板上方分别安装千斤顶进行并联同步加载。千斤顶加载产生的抬升力由钢梁传递给抗拔桩的钢筋笼。桩顶位移用百分表位移传感器测量。
杏树屯220kv开关站新建工程 锤击管桩试桩方案 一、编制依据 1、《杏树屯开关站桩位平面布臵图》 2、杏树屯220kv开关站新建工程《岩土工程勘察报告》 3、国家标准《建筑桩基技术规范》（JGJ94-2008） 4、国家标准《建筑地基基础工程施工质量验收规范》（GB50202-2002） 5、国家标准《预应力高强混凝土管桩基础技术规程》 6、国家标准《预应力混凝土管桩》（10G409） 7、国家标准《建筑工程施工质量验收统一标准》（GB50300-2013） 8、国家标准《建筑地基基础设计规范》（GB50007-2011） 9、国家标准《混凝土结构工程施工质量验收规范》（GB50204-2002）（2011年版） 10、国家标准《工程测量规范》（GB50026-2007） （11）杏树屯220kv开关站新建工程施工组织设计。 （12）国家电网公司变电换流站土建工程施工质量验收规范Q/GDW1183-2012 （13）杏树屯220kv开关站新建工程施工强制性条文实施计划。（14）杏树屯220kv开关站新建工程质量通病防治措施。 （15）国家电网公司基建质量管理规定，国网（基建/2）112-2015 （16）国家电网公司基建项目管理规定，国网（基建/2）111-2015 （17）国家电网公司基建队伍管理规定，国网（基建/2）113-2015 （18）国家电网公司基建安全管理规定，国网（基建/2）173-2015 （19）国家电网公司基建技术管理规定，国网（基建/2）174-2015
（20）《国家电网公司输变电工程施工安全风险识别评估及预控措施管理办法》国网（基建/3）176-2014 （21）《国家电网公司输变电工程施工分包管理办法》国网（基建/3）182-2015 （22）《国家电网公司输变电工程验收管理办法》国网（基建/2）182-2015 （23）《国家电网公司电力建设工程施工技术管理守则》国家电网2…2003?153号 （24）钢结构工程施工验收规范（GB5020-95二级焊接） 二、工程概述 1、工程概况 本工程位于大连金州新区，杏树屯镇，骆驼石村。红线内占地面积：19.656㎡围墙内占地面积:17.864㎡围墙外占地面积:1.792㎡站内道路面积3100㎡主控楼建筑面积499.61㎡建筑密度:2.54% 容积率:0.025 绿化率:60% 主控楼单层框架结构。内有二次设备室,安全工具间、机房及卫生间。 2、工程地质及场地水文地质条件 拟建场地原地貌属于河滩地貌单元，拟建场地地形平坦，场地地表绝对标高±0.00为6.7m。 三、管桩设计概况 根据工程地质勘察报告及设计图纸，本工程锤击管桩采用φ300、φ500PHC预制管桩，为摩擦端承桩，桩端支承于粗砂层，设计有效桩长约10～12m，设计桩数为桩径φ500共54根，桩径φ300共443
