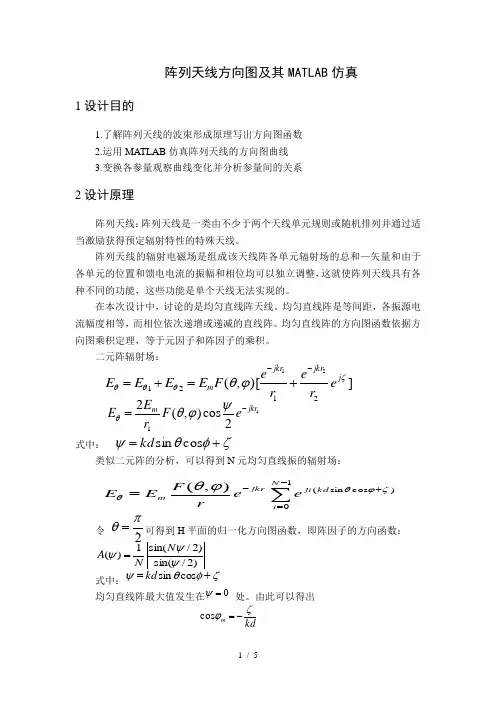

阵列天线方向图及其MATLAB 仿真
1设计目的
1.了解阵列天线的波束形成原理写出方向图函数
2.运用MATLAB 仿真阵列天线的方向图曲线
3.变换各参量观察曲线变化并分析参量间的关系
2设计原理
阵列天线：阵列天线是一类由不少于两个天线单元规则或随机排列并通过适当激励获得预定辐射特性的特殊天线。
阵列天线的辐射电磁场是组成该天线阵各单元辐射场的总和—矢量和由于各单元的位置和馈电电流的振幅和相位均可以独立调整，这就使阵列天线具有各种不同的功能，这些功能是单个天线无法实现的。
在本次设计中，讨论的是均匀直线阵天线。均匀直线阵是等间距，各振源电流幅度相等，而相位依次递增或递减的直线阵。均匀直线阵的方向图函数依据方向图乘积定理，等于元因子和阵因子的乘积。
二元阵辐射场：
式中： 类似二元阵的分析，可以得到N 元均匀直线振的辐射场：
令 ，可得到H 平面的归一化方向图函数，即阵因子的方向函数： ])[,(212121ζθθθ?θj jkr jkr m e r e r e F E E E E --+=+=12
cos ),(21jkr m e F r E E -=ψ?θθζ
φθψ+=cos sin kd ∑-=+-=10)cos sin (),(N i kd ji jkr m e e r F E E ζ?θθ?θ2
πθ=)
2/sin()
2/sin(1)(ψψψN N A =
式中：ζφθψ+=cos sin kd
均匀直线阵最大值发生在0=ψ 处。由此可以得出
这里有两种情况最为重要。
1.边射阵，即最大辐射方向垂直于阵轴方向，此时 ，在垂直于阵轴的方向上，各元观察点没有波程差，所以各元电流不需要有相位差。
2.端射振，计最大辐射方向在阵轴方向上，此时
0=m ?或π，也就是说阵的
各元电流沿阵轴方向依次超前或滞后kd 。 3设计过程
本次设计的天线为14元均匀直线阵天线，天线的参数为：d=λ/2，N=14相位滞后的端射振天线。基于MATLAB 可实现天线阵二维方向图和三维方向图的图形分析。
14元端射振天线H 面方向图的源程序为：
a=linspace(0,2*pi);
b=linspace(0,pi);
f=sin((cos(a).*sin(b)-1)*(14/2)*pi)./(sin((cos(a).*sin(b)-1)*pi/2)*14);
polar(a,f.*sin(b));
title('14元端射振的H 面方向图 ，d=/2,相位=滞后');
得到的仿真结果如图所示：
kd
m ζ?-=cos 2π
?±=m
14元端射振天线三维方向图的源程序为：y1=(f.*sin(a))'*cos(b);
z1=(f.*sin(a))'*sin(b);
x1=(f.*cos(a))'*ones(size(b));
surf(x1,y1,z1);
axis equal
title('14元端设式三维图');
得到的仿真结果如图：
14元阵列天线的方向图随相位的衰减的代码为：
clear;
sita=-pi/2::pi/2;
lamda=;
d=lamda/2;
n1=14;
beta=2*pi*d*sin(sita)/lamda;
z11=(n1/2)*beta;
z21=(1/2)*beta;
f1=sin(z11)./(n1*sin(z21));
F1=abs(f1);
figure(1);
plot(sita,F1,'b');
hold on;
grid on;
xlabel('theta/radian');
ylabel('amplitude');
title('方向图的衰减');
得到的方向图和相位之间的关系图如图所示：
当天线各个阵元之间的间隔d=时，波长和方向图之间有一定的关系，其中程序代码如下：
clear;
sita=-pi/2::pi/2;
n=14;
d=;
lamda1=;
beta=2*pi*d*sin(sita)/lamda1;
z11=(n/2)*beta;
z21=(1/2)*beta;
f1=sin(z11)./(n*sin(z21));
F1=abs(f1);
figure(1);
lamda2=;
beta=2*pi*d*sin(sita)/lamda2;
z12=(n/2)*beta;
z22=(1/2)*beta;
f2=sin(z12)./(n*sin(z22));
F2=abs(f2);
lamda3=;
beta=2*pi*d*sin(sita)/lamda3;
z13=(n/2)*beta;
z23=(1/2)*beta;
f3=sin(z13)./(n*sin(z23));
F3=abs(f3)
plot(sita,F1,'b',sita,F2,'r',sita,F3,'k');
grid on;
xlabel('theta/radian');
ylabel('amplitude');
title('方向图与波长的关系');
legend('lamda=','lamda=','lamda=');
得到的方向图和波长的关系如图所示；
从图中可以得到：随着波长lamda的增大，方向图衰减越慢，收敛性
越不是很好。
阵列方向图及MATLAB 仿真 1、线阵的方向图 2 ()22cos(cos )R φψπφ=+- MATLAB 程序如下（2元）： clear; a=0:0.1:2*pi; y=sqrt(2+2*cos(pi-pi*cos(a))); polar(a,y); 图形如下： 若阵元间距为半波长的M 个阵元的输出用方向向量权重11(,,)M j j M g e g e φφ???加以组合的话，阵列的方向图为 [(1)cos()]1()m M j m m m R g e ψπφφ--==∑ MATLAB 程序如下（10个阵元）： clear; f=3e10; lamda=(3e8)/f;
beta=2.*pi/lamda; n=10; t=0:0.01:2*pi; d=lamda/4; W=beta.*d.*cos(t); z1=((n/2).*W)-n/2*beta* d; z2=((1/2).*W)-1/2*beta* d; F1=sin(z1)./(n.*sin(z2));i K1=abs(F1) ; polar(t,K1); 方向图如下： 2、圆阵方向图程序如下： clc; clear all； close all; M = 16; % 行阵元数 k = 0.8090; % k = r/lambda DOA_theta = 90; % 方位角 DOA_fi = 0; % 俯仰角 % 形成方位角为theta，俯仰角位fi的波束的权值m = [0 : M-1];
w = exp(-j*2*pi*k*cos(2*pi*m'/M-DOA_theta*pi/180)*cos(DOA_fi*pi/180)); % w = exp(-j*2*pi*k*(cos(2*pi*m'/M)*cos(DOA_theta*pi/180)*cos(DOA_fi*pi/180)+sin(2*pi*m'/M)*si n(DOA_fi*pi/180))); % 竖直放置 % w = chebwin(M, 20) .* w; % 行加切比雪夫权 % 绘制水平面放置的均匀圆阵的方向图 theta = linspace(0,180,360); fi = linspace(0,90,180); for i_theta = 1 : length(theta) for i_fi = 1 : length(fi) a = exp(-j*2*pi*k*cos(2*pi*m'/M-theta(i_theta)*pi/180)*cos(fi(i_fi)*pi/180)); %a=exp(-j*2*pi*k*(cos(2*pi*m'/M)*cos(theta(i_theta)*pi/180)*cos(fi(i_fi)*pi/180)+sin(2*pi*m'/ M)*sin(fi(i_fi)*pi/180))); % 竖直放置 Y(i_theta,i_fi) = w'*a; end end Y= abs(Y); Y = Y/max(max(Y)); Y = 20*log10(Y); % Y = (Y+20) .* ((Y+20)>0) - 20; % 切图 Z = Y + 20; Z = Z .* (Z > 0); Y = Z - 20; figure; mesh(fi, theta, Y); view([66, 33]); title('水平放置时的均匀圆阵方向图'); % title('竖面放置时的均匀圆阵方向图'); % 竖直放置 axis([0 90 0 180 -20 0]); xlabel('俯仰角/(\circ)'); ylabel('方位角/(\circ)'); zlabel('P/dB'); figure; contour(fi, theta, Y); 方向图如下：
基于M A T L A B的智能天 线及仿真 This model paper was revised by the Standardization Office on December 10, 2020
摘要 随着移动通信技术的发展，与日俱增的移动用户数量和日趋丰富的移动增值服务，使无线通信的业务量迅速增加，无限电波有限的带宽远远满足不了通信业务需求的增长。另一方面，由于移动通信系统中的同频干扰和多址干扰的影响严重，更影响了无线电波带宽的利用率。并且无线环境的多变性和复杂性，使信号在无线传输过程中产生多径衰落和损耗。这些因素严重地限制了移动通信系统的容量和性能。因此为了适应通信技术的发展，迫切需要新技术的出现来解决这些问题。这样智能天线技术就应运而生。智能天线是近年来移动通信领域中的研究热点之一，应用智能天线技术可以很好地解决频率资源匮乏问题，可以有效地提高移动通信系统容量和服务质量。开展智能天线技术以及其中的一些关键技术研究对于智能天线在移动通信中的应用有着重要的理论和实际意义。 论文的研究工作是在MATLAB软件平台上实现的。首先介绍了智能天线技术的背景；其次介绍了智能天线的原理和相关概念，并对智能天线实现中的若干问题，包括:实现方式、性能度量准则、智能自适应算法等进行了分析和总结。着重探讨了基于MATLAB的智能天线的波达方向以及波束形成，阐述了music和capon两种求来波方向估计的方法，并对这两种算法进行了计算机仿真和算法性能分析; 关键字:智能天线；移动通信；自适应算法；来波方向； MUSIC算法 Abstract With development of mobile communication technology，mobile users and communication，increment service are increasing，this make wireless services increase so that bandwidth of wireless wave is unfit for development of communication，On the other hand，much serious Co-Channel Interruption and the Multiple Address interruption effect utilize rate of wireless wave’s bandwidth，so the transported signals are declined and wear down，All this has strong bad effect on the capacity and
Progress In Electromagnetics Research, PIER 98, 1–13, 2009
A WIDEBAND HALF OVAL PATCH ANTENNA FOR BREAST IMAGING J. Yu ? , M. Yuan, and Q. H. Liu Department of Electrical and Computer Engineering Duke University Durham, NC 27708, USA Abstract—A simple half oval patch antenna is proposed for the active breast cancer imaging over a wide bandwidth. The antenna consists of a half oval and a trapezium, with a total length 15.1 mm and is fed by a coaxial cable. The antenna performance is simulated and measured as immersed in a dielectric matching medium. Measurement and simulation results show that it can obtain a return loss less than ?10 dB from 2.7 to 5 GHz. The scattered ?eld detection capability is also studied by simulations of two opposite placed antennas and a full antenna array on a cubic chamber. 1. INTRODUCTION Breast cancer is the most common cancer in women, but fortunately early detection and treatment can signi?cantly improve the survival rate. Ultrasound, mammography and magnetic resonance imaging (MRI) are currently used clinically for breast cancer diagnosis [1]. However, these techniques have many limitations, such as high rate of missed detections, ionizing radiation (mamography), too expensive to be widely available, and so on. Compared with conventional mammography, microwave imaging of breast tumors is a nonionizing, potentially low-cost, comfortable and safe alternative [2]. The high contrast of the dielectric property between the malignant tumor and the normal breast tissue should manifest itself in terms of lower numbers of missed detections and false positives [3, 4]. The microwave breast tumor detection also has the potential to be both sensitive and speci?c, to detect small tumors, and to be less expensive than methods such as MRI.
?
Corresponding author: M. Yuan (mengqing.yuan@https://www.doczj.com/doc/5a12147537.html,). Also with National Key Laboratory of EMC, Wuhan, Hubei 430064, China.
14元阵列天线方向图及其MATLAB仿真
阵列天线方向图及其MATLAB 仿真 1设计目的 1.了解阵列天线的波束形成原理写出方向图函数 2.运用MATLAB 仿真阵列天线的方向图曲线 3.变换各参量观察曲线变化并分析参量间的关系 2设计原理 阵列天线：阵列天线是一类由不少于两个天线单元规则或随机排列并通过适当激励获得预定辐射特性的特殊天线。 阵列天线的辐射电磁场是组成该天线阵各单元辐射场的总和—矢量和由于各单元的位置和馈电电流的振幅和相位均可以独立调整，这就使阵列天线具有各种不同的功能，这些功能是单个天线无法实现的。 在本次设计中，讨论的是均匀直线阵天线。均匀直线阵是等间距，各振源电流幅度相等，而相位依次递增或递减的直线阵。均匀直线阵的方向图函数依据方向图乘积定理，等于元因子和阵因子的乘积。 二元阵辐射场： 式中： 类似二元阵的分析，可以得到N 元均匀直线振的辐射场： 令 ，可得到H 平面的归一化方向图函数，即阵因子的方向函数： 式中：ζφθψ+=cos sin kd 均匀直线阵最大值发生在0=ψ 处。由此可以得出 ])[,(212121ζθθθ?θj jkr jkr m e r e r e F E E E E --+=+=12 cos ),(21jkr m e F r E E -=ψ?θθζ φθψ+=cos sin kd ∑-=+-=10)cos sin (),(N i kd ji jkr m e e r F E E ζ?θθ?θ2πθ=)2/sin()2/sin(1)(ψψψN N A =kd m ζ?-=cos
这里有两种情况最为重要。 1.边射阵，即最大辐射方向垂直于阵轴方向，此时 ，在垂直于阵轴的方向上，各元观察点没有波程差，所以各元电流不需要有相位差。 2.端射振，计最大辐射方向在阵轴方向上，此时0=m ?或π，也就是说阵的各元电流沿阵轴方向依次超前或滞后kd 。 3设计过程 本次设计的天线为14元均匀直线阵天线，天线的参数为：d=λ/2，N=14相位滞后的端射振天线。基于MATLAB 可实现天线阵二维方向图和三维方向图的图形分析。 14元端射振天线H 面方向图的源程序为： a=linspace(0,2*pi); b=linspace(0,pi); f=sin((cos(a).*sin(b)-1)*(14/2)*pi)./(sin((cos(a).*sin(b)-1)*pi/2)*14); polar(a,f.*sin(b)); title('14元端射振的H 面方向图 ，d=/2,相位=滞后'); 得到的仿真结果如图所示： 14元端射振天线三维方向图的源程序为： y1=(f.*sin(a))'*cos(b); z1=(f.*sin(a))'*sin(b); x1=(f.*cos(a))'*ones(size(b)); surf(x1,y1,z1); 2 π?±=m
通信信号处理实验报告 ——阵列天线方向图的初步研究 11级通信（研） 刘晓娟 一、实验原理： 1、智能天线的基本概念：智能天线是一种阵列天线，它通过调节各阵元信号的加权幅度和相位来改变阵列的方向图形状，即自适应或以预制方式控制波束幅度、指向和零点位置，使波束总是指向期望方向，而零点指向干扰方向，实现波束随着用户走，从而提高天线的增益，节省发射功率。智能天线系统主要由①天线阵列部分；②模/数或数/模转换部分；③波束形成网络部分组成。本次实验着重讨论天线阵列部分。 2、智能天线的工作原理：智能天线的基本思想是：天线以多个高增益的动态窄波束分别跟踪多个期望信号，来自窄波束以外的信号被抑制。 3、方向图的概念：以入射角为横坐标，对应的智能天线输出增益为纵坐标所作的图称为方向图，智能天线的方向图有主瓣、副瓣等，相比其他天线的方向图，智能天线通常有较窄的主瓣，较灵活的主、副瓣大小、位置关系，和较大的天线增益。与固定天线相比最大的区别是：不同的全职通常对应不同的方向图，我们可以通过改变权值来选择合适的方向图，即天线模式。方向图一般分为两类：一类是静态方向图，即不考虑信号的方向，由阵列的输出直接相加得到；另一类是带指向的方向，这类方向图需要考虑信号的指向，通过控制加权相位来实现。 二、实验目的： 1、设计一个均匀线阵，给出λ（波长），N （天线个数），d （阵元间距），画出方向图曲线，计算3dB 带宽。 2、通过控制变量法讨论λ，N ，d 对方向图曲线的影响。 3、分析旁瓣相对主瓣衰减的程度(即幅度比)。 三、实验内容： 1、公式推导与整理： 权矢量12(,,......)T N ωωωω=，本实验旨在讨论静态方向图，所以此处选择 ω=(1,1,......1)T 。 信号源矢量(1)()[1,,...]j j N T a e e ββθ---=，2sin d πβθλ = ， 幅度方向图函数()()H F a θωθ== (1)1 sin 2sin 2N j n n N e β β β--== ∑=sin(sin /)sin(sin /)n d n d πθλπθλ。
2.3.1 阵列几何图 天线阵可以是各种排列，下图所示分别为圆阵(UCA)、线阵(ULA)、矩形阵(URA)排列方式与空间来波方向关系图，为简化整列分析，假设阵元间不考虑耦合，L 为天线数目，天线间距相等且均为d ，为入射在阵列上的水平波达角，为垂直波达角。 图2- 1 阵列排列方式与空间来波方向的关系 1） 圆阵排列方式的天线响应矢量为： 011cos() cos() cos() cos() (,)[,,...,,...,]l L j j j j T U C A a e e e e ξ?ψξ?ψξ?ψξ?ψ θ?-----= 公 式2- 1 其中2/,0,1,...,1l l L l L ψπ==-为第l 天线阵元的方位角，sin(),w w k r k ξθ=为波 数 2） 线阵排列方式的天线响应矢量为： cos sin (1)cos sin (,)[1,,...,]w w jk d jk d L T U LA a e e ?θ ?θ θ?-= 公式2- 2 3） 矩形阵列方式的天线响应矢量为： (1)()[(1)] (1)[(1)(1)](,)(()())[1,,...,,,,... ,...,,...,] T jv j p v ju j u v u URA N p j u p v j N u j N u p v T a vec a u a v e e e e e e e θ?-++---+-== 公式2- 3 ,N P 分别为x ，y 方向的天线数目，这里设x y d d =， (1)()[1,,...,]ju j N u T N a u e e -=； cos sin w x u k d ?θ=； (1)()[1,,...,]jv j p v T p a v e e -=；
手把手教你天线设计—— 用MATLAB仿真天线方向图 吴正琳 天线是一种变换器，它把传输线上传播的导行波，变换成在无界媒介（通常是自由空间）中传播的电磁波，或者进行相反的变换。在无线电设备中用来发射或接收电磁波的部件。无线电通信、广播、电视、雷达、导航、电子对抗、遥感、射电天文等工程系统，凡是利用电磁波来传递信息的，都依靠天线来进行工作。此外，在用电磁波传送能量方面，非信号的能量辐射也需要天线。一般天线都具有可逆性，即同一副天线既可用作发射天线，也可用作接收天线。同一天线作为发射或接收的基本特性参数是相同的。这就是天线的互易定理。天线的基本单元就是单元天线。 1、单元天线 对称振子是一种经典的、迄今为止使用最广泛的天线，单个半波对称振子可简单地单独立地使用或用作为抛物面天线的馈源，也可采用多个半波对称振子组成天线阵。两臂长度相等的振子叫做对称振子。每臂长度为四分之一波长、全长为二分之一波长的振子，称半波对称振子。 对称振子是一种经典的、迄今为止使用最广泛的天线，单个半波对称振子可简单地单独立地使用或用作为抛物面天线的馈源，也可采用多个半波对称振子组成天线阵。两臂长度相等的振子叫做对称振子。每臂长度为四分之一波长、全长为二分之一波长的振子，称半波对称振子。
1.1用MATLAB画半波振子天线方向图 主要是说明一下以下几点： 1、在Matlab中的极坐标画图的方法： polar(theta,rho,LineSpec)； theta：极坐标坐标系0-2*pi rho：满足极坐标的方程 LineSpec：画出线的颜色 2、在方向图的过程中如果rho不用abs(f)，在polar中只能画出正值。也就是说这时的方向图只剩下一半。 3、半波振子天线方向图归一化方程： Matlab程序： clear all lam=1000;%波长 k=2*pi./lam;
阵列天线方向图及其MATLAB 仿真 1设计目的 1.了解阵列天线的波束形成原理写出方向图函数 2.运用MATLAB 仿真阵列天线的方向图曲线 3.变换各参量观察曲线变化并分析参量间的关系 2设计原理 阵列天线：阵列天线是一类由不少于两个天线单元规则或随机排列并通过适当激励获得预定辐射特性的特殊天线。 阵列天线的辐射电磁场是组成该天线阵各单元辐射场的总和—矢量和由于各单元的位置和馈电电流的振幅和相位均可以独立调整，这就使阵列天线具有各种不同的功能，这些功能是单个天线无法实现的。 在本次设计中，讨论的是均匀直线阵天线。均匀直线阵是等间距，各振源电流幅度相等，而相位依次递增或递减的直线阵。均匀直线阵的方向图函数依据方向图乘积定理，等于元因子和阵因子的乘积。 二元阵辐射场： 式中： 类似二元阵的分析，可以得到N 元均匀直线振的辐射场： 令 ，可得到H 平面的归一化方向图函数，即阵因子的方向函数： ])[,(212121ζθθθ?θj jkr jkr m e r e r e F E E E E --+=+=12 cos ),(21jkr m e F r E E -=ψ?θθζ φθψ+=cos sin kd ∑-=+-=10)cos sin (),(N i kd ji jkr m e e r F E E ζ?θθ?θ2 πθ=) 2/sin() 2/sin(1)(ψψψN N A =
式中：ζφθψ+=cos sin kd 均匀直线阵最大值发生在0=ψ 处。由此可以得出 这里有两种情况最为重要。 1.边射阵，即最大辐射方向垂直于阵轴方向，此时 ，在垂直于阵轴的方向上，各元观察点没有波程差，所以各元电流不需要有相位差。 2.端射振，计最大辐射方向在阵轴方向上，此时 0=m ?或π，也就是说阵的 各元电流沿阵轴方向依次超前或滞后kd 。 3设计过程 本次设计的天线为14元均匀直线阵天线，天线的参数为：d=λ/2，N=14相位滞后的端射振天线。基于MATLAB 可实现天线阵二维方向图和三维方向图的图形分析。 14元端射振天线H 面方向图的源程序为： a=linspace(0,2*pi); b=linspace(0,pi); f=sin((cos(a).*sin(b)-1)*(14/2)*pi)./(sin((cos(a).*sin(b)-1)*pi/2)*14); polar(a,f.*sin(b)); title('14元端射振的H 面方向图 ，d=/2,相位=滞后'); 得到的仿真结果如图所示： kd m ζ?-=cos 2π ?±=m
阵列天线方向图的MATLAB 实现课程名称：MATLAB程序设计与应用任课教师：周金柱 班级：04091202 姓名：黄文平 学号：04091158 成绩：
阵列天线方向图的MATLAB 实现 摘要：天线的方向性是指电磁场辐射在空间的分布规律，文章以阵列天线的方向性因子F（θ，φ）为主要研究对象来分析均匀和非均匀直线阵天线的方向性。讨论了阵列天线方向图中主射方向和主瓣宽度随各参数变化的特点，借助M ATLAB绘制出天线方向性因子的二维和三维方向图，展示天线辐射场在空间的分布规律，表现辐射方向图的特点。 关键词：阵列天线;;方向图；MATLAB 前言： 天线是发射和接收电磁波的重要的无线电设备，没有天线也就没有无线电通信。不同用途的天线要求其有不同的方向性，阵列天线以其较强的方向性和较高的增益在工程实际中被广泛应用。因此，对阵列天线方向性分析在天线理论研究中占有重要地位。阵列天线方向性主要由方向性因子F（θ，φ）表征，但F（θ，φ）在远区场是一组复杂的函数，如果对它的认识和分析仅停留在公式中各参数的讨论上，很难理解阵列天线辐射场的空间分布规律[ 1 ]。MATLAB以其卓越的数值计算能力和强大的绘图功能，近年来被广泛应用在天线的分析和设计中。借助MATLAB可以绘制出阵列天线的二维和三维方向图，直观地从方向图中看出主射方向和主瓣宽度随各参数的变化情况，加深对阵列天线辐射场分布规律的理解。 1 均匀直线阵方向图分析 若天线阵中各个单元天线的类型和取向均相同，且以相等的间隔d 排列在一条直线上。且各单元天线的电流振幅均为I，相位依次滞后同一数值琢，那么，这种天线阵称为均匀直线式天线阵，如图1 所示[ 2 ]: 均匀直线阵归一化阵因子为[ 3 ]： Fn（θ，φ）是一个周期函数，所以除§= 0 时是阵因子的主瓣最大值外，§= ±2 mπ

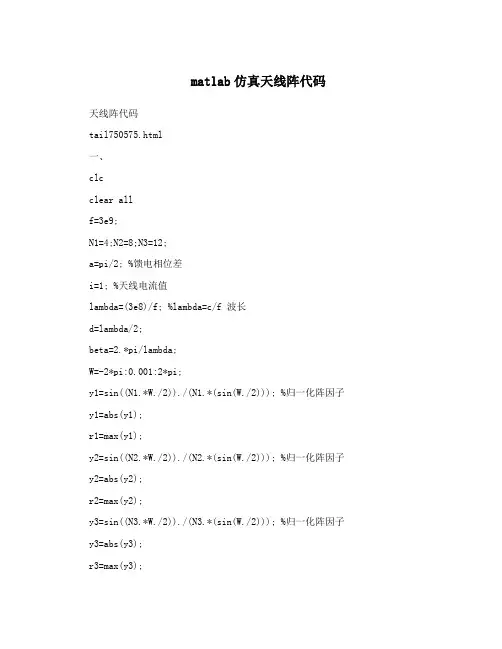

天线阵代码 一、 clc clear all f=3e9; N1=4;N2=8;N3=12; a=pi/2; %馈电相位差 i=1; %天线电流值 lambda=(3e8)/f; %lambda=c/f 波长 d=lambda/2; beta=2.*pi/lambda; W=-2*pi:0.001:2*pi; y1=sin((N1.*W./2))./(N1.*(sin(W./2))); %归一化阵因子 y1=abs(y1); r1=max(y1); y2=sin((N2.*W./2))./(N2.*(sin(W./2))); %归一化阵因子 y2=abs(y2); r2=max(y2); y3=sin((N3.*W./2))./(N3.*(sin(W./2))); %归一化阵因子 y3=abs(y3); r3=max(y3); %归一化阵因子绘图程序, figure(1) subplot(311);plot(W,y1) ; grid on; %绘出N=4等幅等矩阵列的归一化阵因子 xlabel('f=3GHz,N=4,d=1/2波长,a=π/2') subplot(312);plot(W,y2) ; grid on; %绘出N=8等幅等矩阵列的归一化阵因子 xlabel('f=3GHz,N=8,d=1/2波长,a=π/2') subplot(313);plot(W,y3) ; grid on; %绘出N=12等幅等矩阵列的归一化阵因子 xlabel('f=3GHz,N=12,d=1/2波长,a=π/2') %--------------------- %只有参数N改变的天线方向图 t=0:0.01:2*pi; W=a+(beta.*d.*cos(t)); z1=(N1/2).*(W);
