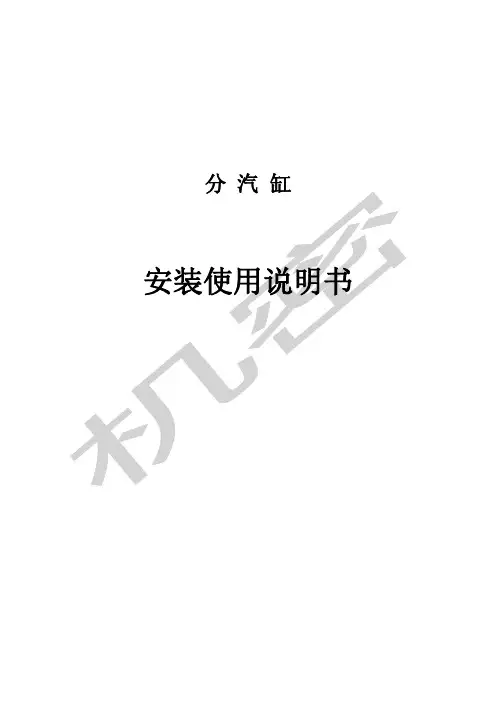

分汽缸
安装使用说明书
一、主要技术特性
分汽缸的主要技术特性详见竣工图特性表。
二、用途
分汽缸的主要作用：把锅炉运行时产生的蒸汽分配到各路管道中去。
三、注意事项
1、温度：分汽缸运行前应先确保本体金属壁温≥20℃之后才可开始提升压力；开停机时的升降温过程，须注意本体金属平均壁温的升降速率不超过20℃/h。
2、开停机时，压力的加载和泄放应缓慢，避免由于压力变化过大对设备造成应力破坏。
3、因分汽缸在设计时，以轻微腐蚀考虑（≤竣工图中的腐蚀裕量/设计使用年限），如果使用环境年腐蚀率过大时，应作防腐处理，确保设备在推荐寿命内安全运行。
4、在安全阀与分汽缸之间不得加设阀门。
5、在工地上安装时，要将该设备安装牢固，支腿应用螺母紧固于地脚螺栓上或焊接在基础板上。
6、安装应按照设计院的系统图及本公司提供的竣工图，连接各管口及相关仪表、安全附件等。
7、运行蒸汽量如超过分汽缸安全泄放量，使用单位应在其系统中加装压力释放装置。

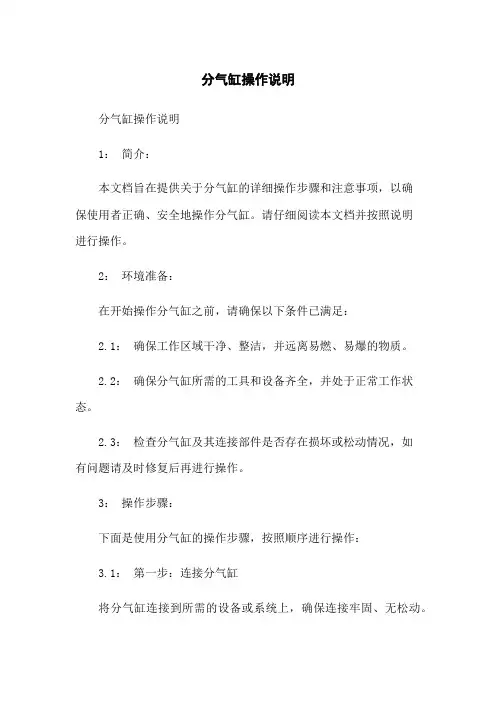

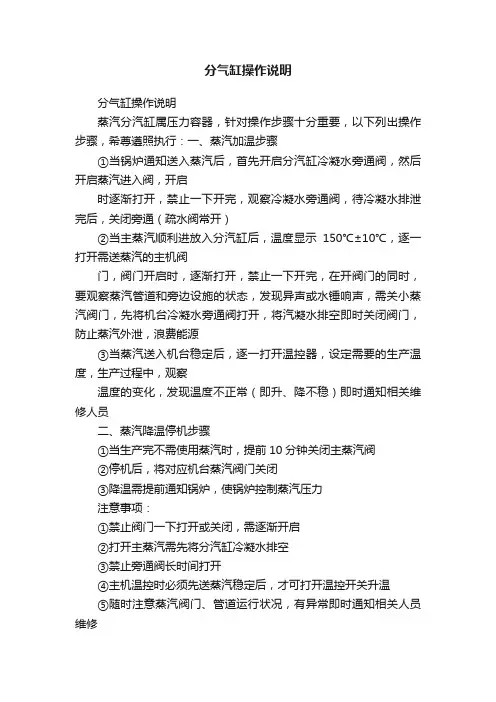

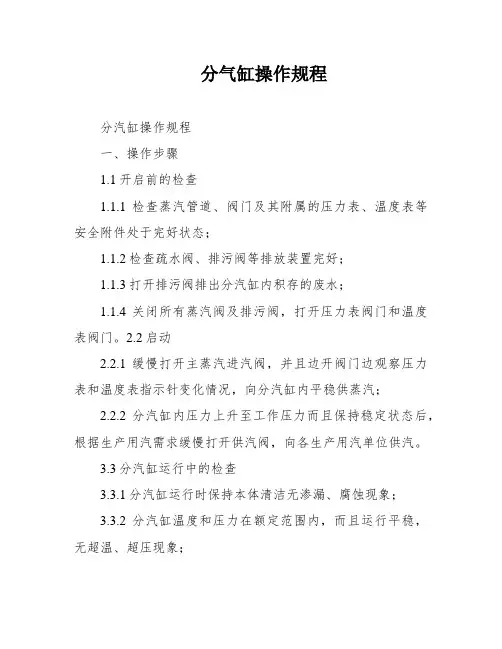

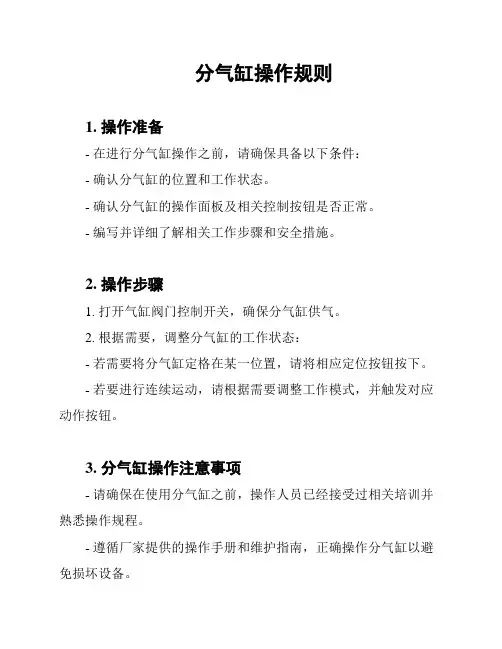

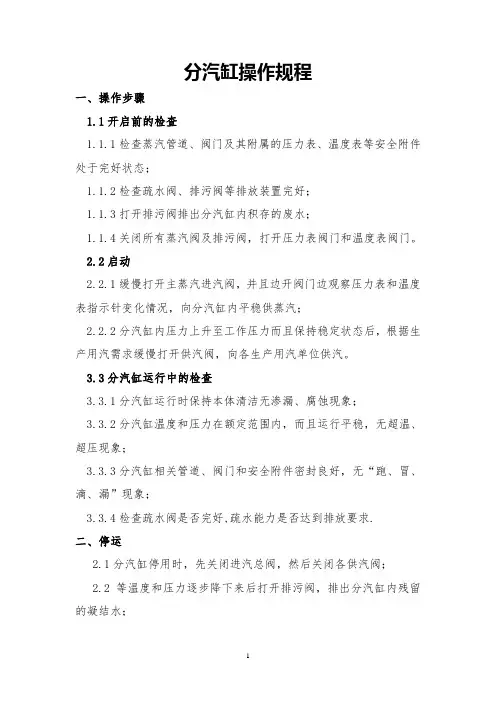

四、使用管理
1.使用单位负责分汽缸使用的安全管理。符合《固定式压力容器安全技术监察规程》的分汽缸需要办理使用登记证并接受当地检测部门的定期检验。属于《简单压力容器安全技术监察规程》范围的分汽缸不需要办理使用登记。
2.使用单位应逐台建立分汽缸安全管理挡案，对分汽缸进行定期保养、检查并且记录存挡。发现异常情况时，应及时请特种设备检验检测机构进行检验。
3.分汽缸使用单位应严格按操作规程执行，对操作人员应定期进行专业培训和安全教育。
4.分汽缸严禁超温、超压使用。使用压力不得超过设计压力，使用温度不得超过设计温度。运行时不得将压力任意调高。（设计压力和设计温度见竣工图特性表）
5.设备应进行定时排污、定期清洗，定期检查设备本体表面是否有腐蚀和锈蚀现象发生，及时查找原因进行分析处理。定期测定设备筒体和封头的厚度，若其小于图纸标定的最小设计厚度并经当地监督机构确认应立即停止运行，组织相关机构和人员对设备进行综合评估分析。

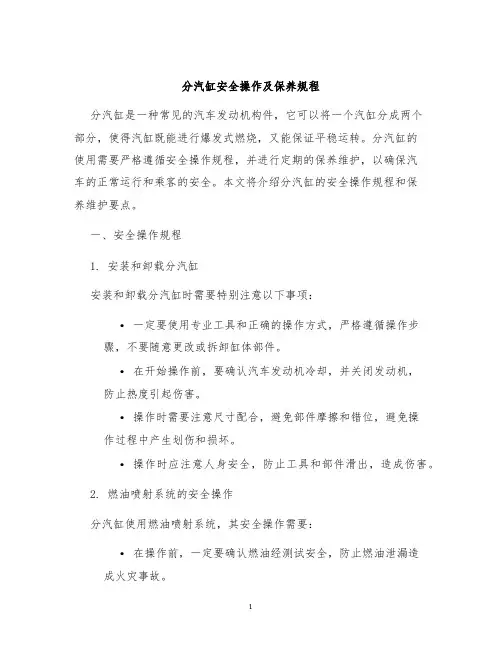

五、安全维护
1.运行时发现漏气，要拆卸处理前一定要先停机，待完全卸压后方可进行操作。
2.分汽缸要定时进行维护和保养。
3.安全附件应定时进行校验。压力表和温度计应每半年校验一次，安全阀应每年校验一次。一旦失效或精度达不到规定要求应立即予以更换。
4.应定期排放油水污物，以免积水过多加速设备腐蚀而影响设备使用寿命。
5. 分汽缸在使用中出现下列情况应立即停止运行：
1）分汽缸的操作压力或壁温超过安全操作规程规定的极限值，而且采取措施扔无法控制，有继续恶化的趋势。
2）承压部件出现裂纹、鼓包变形、焊缝或可拆卸处泄露等危及分汽缸安全的迹象。
3）安全装置全部失效，连接管件断裂，紧固件损坏等难以保证安全操作。
4）操作岗位发生火灾，危害到分汽缸的安全操作。
6.分汽缸发生事故，事故发生单位应迅速采取有效措施，组织抢救，防止事故扩大，并且按照《压力容器特种设备处理规定》的要求进行报告和处理，不得隐瞒、拖延不报或者谎报。
7．达到推荐安全使用寿命的分汽缸，应当报废，如需继续使用的，使用单位应当报特种设备检验检测机构按《压力容器定期检验规则》进行定期检验
30t/h尾气锅炉操作手册
1.概述：.......................................................................................................................... - 3 - 2.锅炉系统主要参数：.................................................................................................. - 3 - 3.锅炉系统内的设备清单及参数.................................................................................. - 3 - 4.设备关键参数表.......................................................................................................... - 4 - 5.开车前的准备工作...................................................................................................... - 5 - 6.锅炉系统正常开车...................................................................................................... - 5 - 6.1E61601开车................................................................................................................. - 5 - 6.2B61601开车................................................................................................................. - 6 - 7.正常停车.................................................................................................................... - 11 - 8.故障停车.................................................................................................................... - 12 - 9.消除故障后开车........................................................................................................ - 12 - 10.紧急停车.................................................................................................................... - 12 - 11.紧急停车后开车........................................................................................................ - 13 - 12.维护及保养................................................................................................................ - 13 - 12.1锅炉维护.................................................................................................................... - 13 - 12.2锅炉保养.................................................................................................................... - 13 - 13.常见故障处理............................................................................................................ - 14 - 13.1锅炉满水现象及处理................................................................................................ - 14 - 13.2锅炉缺水现象及处理................................................................................................ - 15 - 13.3水冷壁爆管现象及处理............................................................................................ - 16 - 13.4省煤器损坏现象及处理............................................................................................ - 17 - 13.5汽包水位计损坏........................................................................................................ - 17 - 13.6锅炉超压处理............................................................................................................ - 18 - 13.7锅炉炉膛、烟道爆炸和尾部烟道燃烧事故............................................................ - 18 - 13.8水击事故.................................................................................................................... - 19 - 13.9厂用电中断................................................................................................................ - 19 - 13.10锅炉熄火事故............................................................................................................ - 20 - 14.设备位号来源............................................................................................................ - 20 -
神威气动https://www.doczj.com/doc/5a12114464.html, 文档标题：气缸设计手册 气缸设计手册的介绍： 引导活塞在缸内进行直线往复运动的圆筒形金属机件。空气在发动机气缸中通过膨胀将热能转化为机械能；气体在压缩机气缸中接受活塞压缩而提高压力。涡轮机、旋转活塞式发动机等的壳体通常也称“气缸”。气缸的应用领域：印刷（张力控制）、半导体（点焊机、芯片研磨）、自动化控制、机器人等等。 二、气缸种类： ①单作用气缸：仅一端有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推力伸出，靠弹簧或自重返回。 ②双作用气缸：从活塞两侧交替供气，在一个或两个方向输出力。 ③膜片式气缸：用膜片代替活塞，只在一个方向输出力，用弹簧复位。它的密封性能好，但行程短。 ④冲击气缸：这是一种新型元件。它把压缩气体的压力能转换为活塞高速（10～20米/秒） 运动的动能，借以做功。 ⑤无杆气缸：没有活塞杆的气缸的总称。有磁性气缸，缆索气缸两大类。 做往复摆动的气缸称摆动气缸，由叶片将内腔分隔为二，向两腔交替供气，输出轴做摆动运动，摆动角小于280°。此外，还有回转气缸、气液阻尼缸和步进气缸等。 三、气缸结构： 气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成，其内部结构如图所示： 2：端盖 端盖上设有进排气通口，有的还在端盖内设有缓冲机构。杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。杆侧端盖上设有导向套，以提高气缸的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿命。导向套通常使用烧结含油合金、前倾铜铸件。端盖过去常用可锻铸铁，为减轻重量并防锈，常使用铝合金压铸，微型缸有使用黄铜材料的。 3：活塞 活塞是气缸中的受压力零件。为防止活塞左右两腔相互窜气，设有活塞密封圈。活塞上的耐磨环可提高气缸的导向性，减少活塞密封圈的磨耗，减少摩擦阻力。耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。滑动部分太短，易引起早期磨损和卡死。活塞的材质常用铝合金和铸铁，小型缸的活塞有黄
TZMQ气动闸门 使 用 说 明 书 及 维 护 手 册 无锡市中良设备工程有限公司
目录 一、气动闸门简图 二、气动闸门的基本结构 三、结构性能 四、气动闸门的使用与保养 五、故障的检查与维修 六、气缸的安装与使用 七、气缸的维护与保养
闸门简图
二、气动闸门的基本结构 气动闸门主要有框体、闸板、托轮、气缸、行程开关等组成。 三、结构性能 闸门的框体是闸门的主体，要有足够的刚度和强度，以保证与进料管和出料管的联接和承受自重和物料重，因此由14—18#槽钢和6—10mm的钢板相对而成，同时要保证闸板在其内不受刮、碰影响的开关和翻转，供物料通过。 闸板是关闭和开通物料流量的主要部件，因此要求有足够的刚度、强度和耐磨性，因此选用8--12mm厚的钢板制成。 闸门托轮是为了减少在开关闸板时的摩擦力，达到易开关的目的，因此托轮安装时保证轮面都在同一水平面上，使每个托轮都均衡受力，托轮选用耐摸磨的尼龙材料车制。 气缸是闸板开关的动力源，其闸板的开关收气缸的伸缩来完成。 四、气动闸门的使用与保养 气动闸门在使用前，首先检查其内部有无异物，卡刮闸板，气源压力应达到额定气压，管路应严密无泄漏，压缩空气应干净，应有过滤器和油雾器，活塞杆应灵活自如。连接点螺栓、螺母不得有松动，气缸不得有泄露，检查行程开关控制的位置是否合适，如不正确应调整行程开关的位置。 五、故障的检查与维修 见下表：
六、气缸的安装和使用要求 1、气缸在安装前应首先检查气缸在运输时是否损坏，连接部件 是否松动，调整好后再行安装。 2、安装时气缸活塞杆不得承受偏心载荷或横向载荷，应使载荷 方向与活塞杆轴线一致。 3、无论采用何种安装型式，都必须保证缸体不变形，气缸的安 装底座要有足够的刚度，不允许负载和活塞杆的连接用电焊 焊接。 4、气缸水平安置时，特别是长行程气缸，用水平仪进行三点位 置（活塞杆全部伸出、中间及全部退回）检验。 5、速度调整，首先将速度控制阀（单向节流阀）的开度放在调

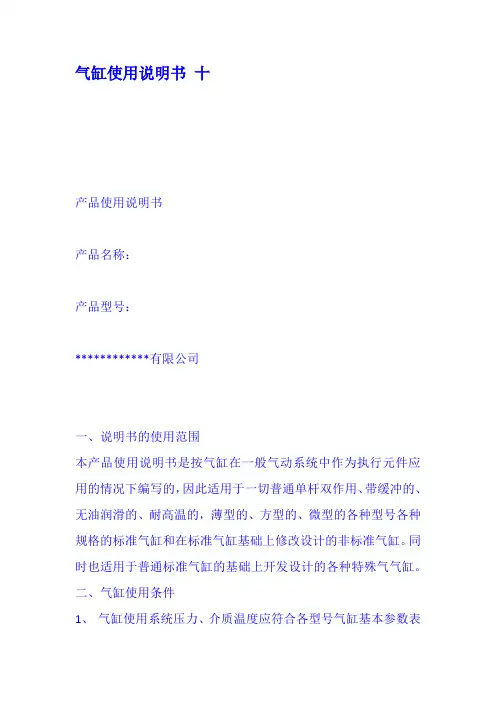

气缸使用说明书十 产品使用说明书 产品名称： 产品型号： ************有限公司 一、说明书的使用范围 本产品使用说明书是按气缸在一般气动系统中作为执行元件应用的情况下编写的，因此适用于一切普通单杆双作用、带缓冲的、无油润滑的、耐高温的，薄型的、方型的、微型的各种型号各种规格的标准气缸和在标准气缸基础上修改设计的非标准气缸。同时也适用于普通标准气缸的基础上开发设计的各种特殊气气缸。 二、气缸使用条件 1、气缸使用系统压力、介质温度应符合各型号气缸基本参数表
