气动阀门气缸分类
中旭达气动阀门气缸主要分为2大类。
第一类：角行程气缸，适用于球阀，蝶阀等阀门......
角行程气缸有AT气缸，AW气缸！
AT气缸说明书：
1.缸体为挤压铝合金，经硬质阳极氧化处理，内表面坚硬采用低摩擦材料制成滑动轴承避免了金属间
的直接接触，转动灵活，摩擦系数低，使用寿命长。
2.紧凑的双活塞齿轮齿条式结构，啮合精确输出扭力恒定。
3.执行器的底部输出轴，装配孔有圆形或双四方形（符合ISO.5211标准）用户可根据需要选择，我们也可以按要求定做。输出轴的顶部和顶部孔及气源孔符合NAMUR或VDI/VDE 3845标准。
4.根据用户需要提供安装电磁阀、定位器、回信器等各种装置和配置接口均符合VDI/VDE 3845的标准。
5.相同的规格有双作用式、单作用式（弹簧复位）每种形式有多种规格，每种规格有多种型号，如：常开型、常闭型、单电控、双电控、普通型、防暴型等；本公司的产品适用于管道阀门的给排水、供热、石油、化工、冶炼、造纸、电力、制药、食品加工、船舶、煤炭、楼宇自控等多种工况领域。
6. 标准执行器旋转角度从气缸两端可调节-5 ～+5 °。
7. AT型使用空气压力4～7bar
执行器选用与安装：
使用气动执行器时，先确定阀门的扭矩，考虑管道介质；水蒸气或非润滑的介质增加25％
安全值；非润滑的干气介质增加60％安全值；非润滑用气体输送的颗粒粉料介质增加1 00％
安全值；对于清洁、无摩擦的润滑介质增加20％安全值，然后根据气源工作压力，查找双
作用式或单作用式扭矩表，可得到准确的执行器型号。
气动执行器与阀门安装精度是否正确，直接影响执行器安全操作和使用寿命。合理安装是将
执行器中心轴与阀杆必须绝对同轴，合理连接安装。执行器与阀门装配之前，应对阀门扭矩
测定，不应超出所要求扭矩。装配后，气动执行器和阀门同时试验，对阀门加压至额定密封压力，执行器以气源压力为 0.4～0.7MPa或按用户需要的气源压力，对气动执行器的两个进气口进行切换进气，观察气动阀门的开启和关闭情况，不应有停顿、爬行现象，应开关灵活旋转，应要进行多次反复试验。
执行器及附件的功能和用途：
1.双动式气动执行器：对阀门开启和关闭的两位式控制。
2.弹簧复位式：在电路、气路切断或故障时，阀门自动开启或关闭。
3.单电控电磁阀：供电时、阀门打开或关闭，断电时、阀门关闭或打开。 (可提供防爆型)。
4.双电控电磁阀：一个线圈得电时阀门打开，另一个线圈得电时阀门关闭，有记忆功能 (可提供防爆型)。
5.限位开关回讯器：远距离传送阀门的开关位置的信号 (可提供防爆型)。
6.电气定位器：根据电流信号 (标准4-20mA)的大小、对阀门的介质流量调节控制。(可提供防爆型)。
7.气动定位器：根据气压信号 (标0.02-0.1MPa)的大小对阀门的介质流量调节控制。
8.电气转换器：将电流信号转换成气压信号，与气动定位器配套使用。 (可提供防爆型)。
9.气源处理三联件：包括空气减压阀、过滤器、油雾器，对气源稳压、清洁、运动部件润等作用。
10.手动操作机构：自动控制在不正常情况下、可以用于手动操作。
连接尺寸图

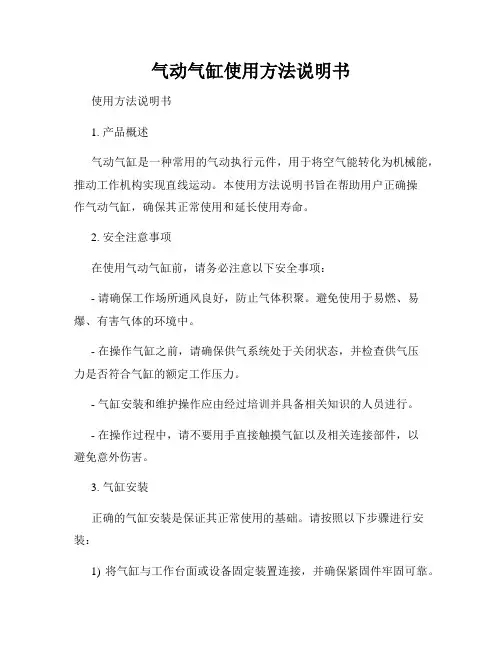

安装调试和使用维护：
1、ZXDA GT系列气动执行器可与阀门直接连接，也可通过、过度支架和联轴器与需要驱动
的阀门或设备连接。
2、安装时必须保证气动执行器的输出轴、与需要驱动设备或阀门的连接轴一定要垂直。
3、保证气路管内及接头清洁、无粉尘及油污等。
4、气动执行器与电磁阀、定位器、过滤器、等配置的连接、可采用铜管、尼龙管、不锈钢
管等。为减少噪音及防尘排气口应安装消声器或消声节流阀。
5、气动执行器与阀门安装之后应同时试验，阀门加压到额定压力，气动执行器气源压力
0.4~0.7Mpa进行切换试验观察阀门应动作灵活无卡阻现象。
气动执行器应定期维护和保养，定期对气动执行器配合使用的空气过滤器进行放水排污，正常情况下六个月检查一次，每年检修一次。
第二类：直行程气缸，适用于闸阀，截止阀，放料阀，隔膜阀等阀门..........
