志盛高温防腐涂料承受高温效果好
高温环境中，物体受热高温下物质活跃，强度等参数下降，环境中腐蚀介质活泼，腐蚀加大，特别是在高温800℃以上的环境中，金属、无机材料等腐蚀，酥化现象经常发生。
科技进步，新材料研发生产，在我国，由于传统的耐高温防腐涂料一些缺陷，一是耐温不够，无法直接面对火焰，也耐火焰烧烤，二是属于有机改性的材料，高温下抗腐蚀力差，导致我国很多生产设备工艺上无法使用，设备金属腐蚀严重。一个企业生产二氧化硫的焙烧炉，耐温高，炉体金属温度可以达到600℃，腐蚀气体多、摩擦力大，由于没有很好的防腐材料队炉体金属进行抗腐蚀保护，40毫米厚的炉体金属板短短的三个月就腐蚀透；还有一些化工原材料生产炉炉体内的温度可以达到1300℃，在强腐蚀性气体高温腐蚀下，炉体材料急速的腐蚀，给化工生产造成中断，资源浪费严重。如果有一种防腐涂料，耐温可以达到火焰的温度，能耐住高温火焰长期烧烤，防腐防氧化性能良好，高硬度，就能成功解决以上高温炉体金属腐蚀难题！现在北京志盛威华化工有限公司联合北京各大院校以及部队研究所，历经多年、上万次的高温试验，由志盛威华公司研发生产的ZS-811耐高温防腐涂料，拥有独家的专利技术，国内唯一的生产销售企业。志盛耐高温防腐涂料耐温可以达到1800℃，可以长期耐火烧烤，在火中防腐效果好。ZS耐高温防腐涂料属于水性无机涂料，涂料可以长期在火中防腐，硬度达到8H，涂料是水性无机环保涂料，常温高温下无任何有害物质挥发，绿色环保，无污染，涂料常温自固化，其物理性能、化学性能和使用性能均达到国际先进水平。耐高温防腐涂料涂刷在高温炉体金属上，在高温火焰环境中能有效保护高温炉体金属耐防腐、提高耐酸耐碱的抵抗力，保护金属不被抗氧化、封闭保护等作用，克服普通防腐涂料在高温化工设备条件下极不适应，耐温不够，易产生起皮、皱裂、变色等缺陷。涂层稳定性高，抗冲击耐磨，在高温环境下会与其他活性分子反应，使炉体使用年限更长，致使工业生产连续性和提高产品生产量。志威华盛耐高温防腐涂料性能的优异，也提升了其适用范围。这几年来志盛威华耐高温防腐涂料已在航天航空、石油石化、冶金轻工、电力、军队系统已广泛应用，适用于烟囱、高温蒸汽管道、热交换器、高温窑炉、石油石化裂解装备、发动机部件及排气管耐高温防腐。随着科技水平的发展，ZS-811高温防腐涂料的
用途也会逐步在高温窑炉、高温金属、高温化工设备上使用，解决高温下腐蚀难题。

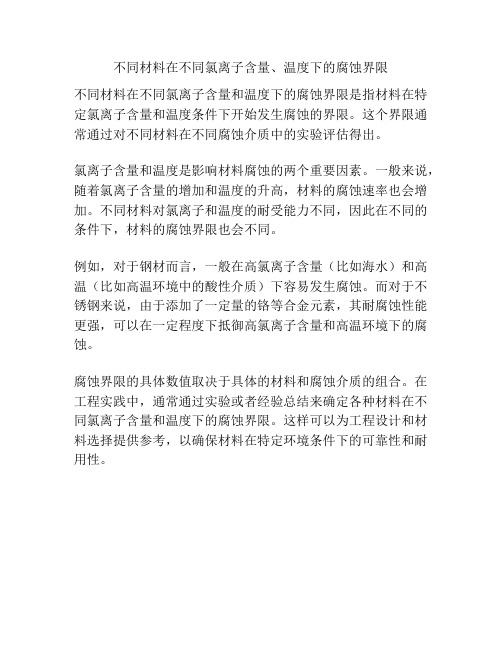

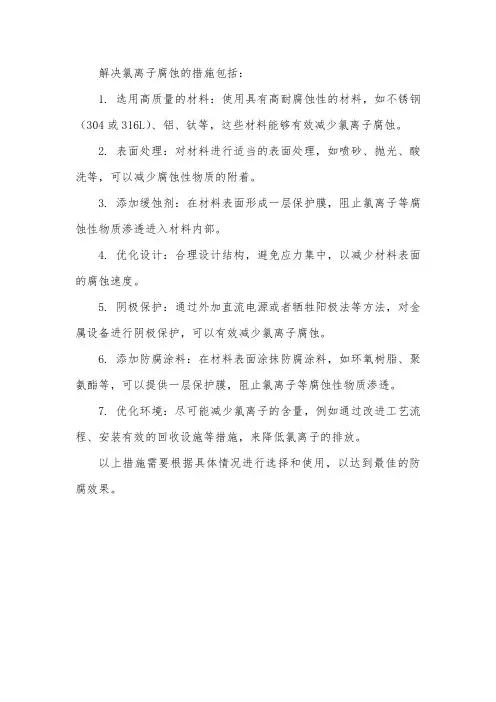

氯离子腐蚀研究 一：氯离子可破坏金属氧化膜保护层，形成点蚀或坑蚀。对奥氏体不锈钢会出现晶间腐蚀。 曾碰到过这种问题，最后结论是没有解决办法，用别的材料成本太高效果也不见得很好没考虑，所以就正常用16MnR然后考虑点腐蚀余量。 除了衬胶,衬塑也可以呀,如果是管线,当然最好的办法还是选用钛材,只是花钱多啊! 对氯离子腐蚀，可以采用双相不锈钢。 二：这个与氯离子的浓度有关系和操作温度有关。 通常可以用碳钢，不如纯碱的盐水工段有不少设备就采用碳钢材料。当然为了增加寿命可以采用内部涂漆、衬胶等。 有条件可以采用双相钢，钛材等。 而且钢材的抗拉强度不要太高，最便宜的还是内壁衬胶，也是一个不错的方法。我们的盐酸罐就是这种方法。 当然其温度压力也有要求。 脱硫行业中会用一些254SMO，Al6XN，SAF2507，1.4529等，不重要的地方也可以衬胶
我同意六楼的观点,我们买的泵基本上是2605 三：氯离子一般都是海水里，所以要选耐海水腐蚀的钢种，通常的18-8型奥氏体不锈钢经验证，耐海水腐蚀并不好。在海水环境下不锈钢的 使用，孔蚀、间隙腐蚀的局部腐蚀有时发生。对这些局部腐蚀的抑制，已知增加Cr和Mo，奥氏体系不锈钢和双相钢，特别是添加N是 有效果的，美国研制的超级奥氏体不锈钢（牌号我记不清了），日本研制的高N奥氏体系不锈钢，因为316L,317L这类钢不抗海水腐蚀！以下钢种供参考： 高强度耐海水腐蚀马氏体时效不锈钢00Cr16Ni6Mo3Cu1N 高强度耐海水腐蚀不锈钢00Cr26Ni6Mo4CuTiAl 耐海水不锈钢Yus270（20Cr－18Ni－6Mo－0．2N） 管道中氯离子含量高是不是会对管道产生腐蚀，这个过程是怎样的是什么和什么发生反应？介绍的详细一点谢谢了 最佳答案 不一定是酸性才腐蚀，这种问题我以前碰到过——氯离子的应力腐蚀开裂，一般不锈钢对Cl离子比较敏感。建议用“不锈钢”、“ Cl离子”、“应力腐蚀”等关键词搜索获取更多资料，也可以寻找这方面的专著，讲述更清楚明白。譬如：
高温炉水中氯离子对水冷壁腐蚀试验研究 作者：霍金仙， 楼台芳， 吴玲 作者单位：武汉大学,湖北,武昌,430072 刊名： 华东电力 英文刊名：EAST CHINA ELECTRIC POWER 年，卷(期)：2001,29(4) 被引用次数：1次 本文读者也读过(10条) 1.许金莹.曹顺安.楼台芳高温炉水中Cl-对20号碳钢点蚀试验研究[期刊论文]-华北电力技术2001(11) 2.刘佳平汽轮机动叶片氯腐蚀的分析与对策[期刊论文]-广东电力2004,17(3) 3.万登峰文南油田回水管线防腐治理及配套控压技术[会议论文]-2001 4.崔永信如何实现氯处理系统的长周期高效运行[会议论文]-2005 5.徐虹锅水氯根忽高忽低的原因分析及解决办法[期刊论文]-中国井矿盐2005,36(1) 6.刘红霞玻璃钢——不锈钢复合管在濮城油田的应用[会议论文]-2001 7.刘学贵.李云.刘长风.LIU Xue-gui.LI Yun.LIU Chang-feng氯化银比浊法测定镍基高温合金热腐蚀产物中微量氯[期刊论文]-冶金分析2006,26(3) 8.秦廷生.李书善电站锅炉受热面高温氯腐蚀的机理探讨[期刊论文]-煤2001,10(2) 9.伍远辉.罗宿星.张显群.孙成.WU Yuan-hui.LUO Su-xing.ZHANG Xian-qun.SUN Cheng氯离子含量对黄壤土中碳钢腐蚀行为的影响[期刊论文]-全面腐蚀控制2011,25(5) 10.吴峰高温氯腐蚀的特点[期刊论文]-电站系统工程2002,19(1) 引证文献(1条) 1.钱洲亥.曹求洋.宋小宁.陈颖.刘明军高参数机组炉水氯离子腐蚀性研究[期刊论文]-浙江电力 2008(4) 本文链接：https://www.doczj.com/doc/5916225033.html,/Periodical_hddl200104004.aspx
腐蚀与不锈钢 应力腐蚀 应力腐蚀是指零件在拉应力和特定的化学介质联合作用下所产生的低应力脆性断裂现象。 应力腐蚀由残余或外加应力导致的应变和腐蚀联合作用产生的材料破坏过程。应力腐蚀导致材料的断裂称为应力腐蚀断裂。 它的发生一般有以下四个特征： 一、一般存在拉应力，但实验发现压应力有时也会产生应力腐蚀。 二、对于裂纹扩展速率，应力腐蚀存在临界KISCC，即临界应力强度因子要大于KISCC，裂纹才会扩展。 三、一般应力腐蚀都属于脆性断裂。 四、应力腐蚀的裂纹扩展速率一般为10- 6～10-3 mm/min，而且存在孕育期，扩展区和瞬段区三部分 应力腐蚀机理的机理一般认为有阳极溶解和氢致开裂 晶间腐蚀 说明:局部腐蚀的一种。沿着金属晶粒间的分界面向内部扩展的腐蚀。主要由于晶粒表面和内部间化学成分的差异以及晶界杂质或内应力的存在。晶间腐蚀破坏晶粒间的结合，大大降低金属的机械强度。 AHA12GAGGAGAGGAFFFFAFAF
而且金属表面往往仍是完好的，但不能经受敲击，所以是一种很危险的腐蚀。通常出现于黄铜、硬铝和一些含铬的合金钢中。不锈钢焊缝的晶间腐蚀是化学工厂的一个重大问题。 晶间腐蚀是沿着或紧靠金属的晶界发生腐蚀。腐蚀发生后金属和合金的表面仍保持一定的金属光泽，看不出被破坏的迹象，但晶粒间结合力显著减弱，力学性能恶化。不锈钢、镍基合金、铝合金等材料都较易发生晶间腐蚀。 AHA12GAGGAGAGGAFFFFAFAF
不锈钢的晶间腐蚀: 不锈钢在腐蚀介质作用下，在晶粒之间产生的一种腐蚀现象称为晶间腐蚀。产生晶间腐蚀的不锈钢，当受到应力作用时，即会沿晶界断裂、强度几乎完全消失，这是不锈钢的一种最危险的破坏形式。晶间腐蚀可以分别产生在焊接接头的热影响区、焊缝或熔合线上，在熔合线上产生的晶间腐蚀又称刀状腐蚀。 不锈钢具有耐腐蚀能力的必要条件是铬的质量分数必须大于12%。当温度升高时，碳在不锈钢晶粒内部的扩散速度大于铬的扩散速度。因为室温时碳在奥氏体中的熔解度很小，约为0.02%～0.03%，而一般奥氏体不锈钢中的含碳量均超过此值，故多余的碳就不断地向奥氏体晶粒边界扩散，并和铬化合，在晶间形成碳化铬的化合物，如（CrFe）23C6等。但是由于铬的扩散速度较小，来不及向晶界扩散，所以在晶间所形成的碳化铬所需的铬主要不是来自奥氏体晶粒内部，而是来自晶界附近，结果就使晶界附近的含铬量大为减少，当晶界的铬的质量分数低到小于12%时，就形成所谓的“贫铬区”，在腐蚀介质作用下，贫铬区就会失去耐腐蚀能力，而产生晶间腐蚀。 不锈钢的晶间腐蚀 含碳量超过0.03%的不稳定的奥氏体型不锈钢（不含钛或铌的牌 AHA12GAGGAGAGGAFFFFAFAF
氯离子对不锈钢的腐蚀 问题描述：对于奥氏体不锈钢在氯离子环境下的腐蚀，各种权威的书籍均有严格的要求，氯离子含量要小于25ppm，否则就会发生应力腐蚀、孔蚀、晶间腐蚀。但是事实上在工程应用中我们有很多高浓度的氯离子含量的情况下在使用奥氏体不锈钢，因些分析氯离子对不锈钢的腐蚀，采取预防措施，延长使用寿命，或合理选材。 不锈钢的腐蚀失效分析： 1、应力腐蚀失：不锈钢在含有氧的氯离子的腐蚀介质环境产生应力腐蚀。应力腐蚀失效所占的比例高达45 %左右。常用的防护措施：合理选材,选用耐应力腐蚀材料主要有高纯奥氏体铬镍钢,高硅奥氏体铬镍钢,高铬铁素体钢和铁素体—奥氏体双相钢。其中,以铁素体—奥氏体双相钢的抗应力腐蚀能力最好。控制应力：装配时,尽量减少应力集中,并使其与介质接触部分具有最小的残余应力，防止磕碰划伤,严格遵守焊接工艺规范。严格遵守操作规程：严格控制原料成分、流速、介质温度、压力、pH 值等工艺指标。在工艺条件允许的范围内添加缓蚀剂。铬镍不锈钢在溶解有氧的氯化物中使用时,应把氧的质量分数降低到1. 0 ×10 - 6 以下。实践证明,在含有氯离子质量分数为500. 0 ×10 - 6的水中,只需加入质量分数为150. 0 ×10 - 6的硝酸盐和质量分数为0. 5 ×10 - 6亚硫酸钠混合物,就可以得到良好的效果。 2、孔蚀失效及预防措施 小孔腐蚀一般在静止的介质中容易发生。蚀孔通常沿着重力方向或横向方向发展,孔蚀一旦形成,即向深处自动加速。,不锈钢表面的氧化膜在含有氯离子的水溶液中便产生了溶解，结果在基底金属上生成孔径为20μm～30μm小蚀坑这些小蚀坑便是孔蚀核。只要介质中含有一定量的氯离子,便可能使蚀核发展成蚀孔。常见预防措施：在不锈钢中加入钼、氮、硅等元素或加入这些元素的同时提高铬含量。降低氯离子在介质中的含量。加入缓蚀剂,增加钝化膜的稳定性或有利于受损钝化膜得以再钝化。采用外加阴极电流保护,抑制孔蚀。 3、点腐蚀：由于任何金属材料都不同程度的存在非金属夹杂物，这些非金属化合物，在Cl 离子的腐蚀作用下将很快形成坑点腐蚀，在闭塞电池的作用，坑外的Cl离子将向坑内迁移，而带正电荷的坑内金属离子将向坑外迁移。在不锈钢材料中，加Mo的材料比不加Mo的材料在耐点腐蚀性能方面要好，Mo含量添加的越多，耐坑点腐蚀的性能越好。 4.缝隙腐蚀 缝隙腐蚀与坑点腐蚀机理一样，是由于缝隙中存在闭塞电池的作用，导致Cl离子富集而出现的腐蚀现象。这类腐蚀一般发生在法兰垫片、搭接缝、螺栓螺帽的缝隙，以及换热管与管板孔的缝隙部位，缝隙腐蚀与缝隙中静止溶液的浓缩有很大关系，一旦有了缝隙腐蚀环境，其诱导应力腐蚀的几率是很高的。 总结 1：几种不锈钢在含氯(Cl—)水溶液中的适用条件 一、板片材料的选用 （1）注：不含气体、PH值为7(即中性)、流动的含氯水溶液。 （2）奥氏体不锈钢对硫化物(SO2 、SO3)腐蚀有一定的抗力。但是，Ni含量越高，耐蚀性将降低（因生成低熔点NiS）,可能引起硫化物应力腐蚀开裂。硫化物应力腐蚀开 裂同材料的硬度有关，奥氏体不锈钢的硬度应≤HB228；Ni-Mo或Ni–Mo–Cr合金的 硬度不限；碳素钢的硬度应≤HB225； 3）必须注意板片材料与垫片或胶粘剂的相容性。例如，应避免将含氯的垫片或胶粘剂（如氯丁橡胶或以其为溶质的胶粘剂）与不锈钢板片组配,或者将氟橡胶、聚四氟乙烯（PTFE）垫片与钛板板片组配；

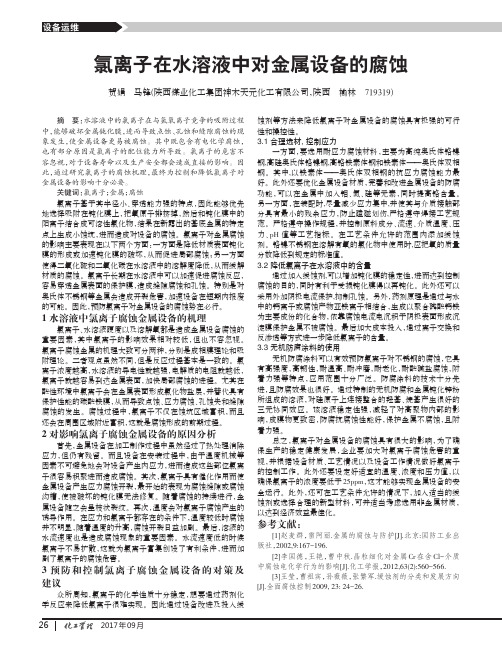

氯离子对热力机组的腐蚀危害极大,其腐蚀表现形式主要是破坏金属表面的钝化膜,进而向金属晶格里面渗透,引起金属表面性质的变化.本文分析了氯离子对金属腐蚀的机理,并针对热力系统内部氯离子的来源,提出了相应的解决措施. 岭澳核电站循环水过滤系统316L不锈钢管道点腐蚀的理论分析 Analysis of Pitting Corrosions on 316L Stainless Steel Pipes of Circulation Water Filtering System in Ling抋o Nuclear Power Station 简隆新1 ，时建华2 （1.中广核工程有限公司，广东深圳518124； 2.大亚湾核电运营管理有限公司，广东深圳518124） 简单介绍了循环水旋转滤网反冲洗系统及316L不锈钢管道的使用情况，分析了316L不锈钢的抗腐蚀性。详细介绍了点腐蚀形成的机理和影响因素，分析了316L不锈钢点腐蚀的情况，提出了对反冲洗管道可采取的防护措施。 316L不锈钢；管道；点腐蚀 Abstract: This paper gives a general introduction to the rotating drum filter back flushing system and the usage of 316L stainless steel pipes. It also analyses the characteristic of anti-corrosion of 316L stainless steel. At the same time, it gives a detailed introduction to the mechanism of forming pitting corrosion and the factors affecting its formation. The analysis of the pitting phenomena and suggestion for the pipe material selection are also discussed in this paper. Key words: 316L Stainless steel; Pipe; Pitting corrosion 1 循环水旋转滤网反冲洗系统简介 循环水过滤系统(CFI)的主要设备是旋转海水滤网，在其运行中要不断清除滤出的污物，通过反冲洗系统来实现。反冲洗的水源与主循环水一样引自旋转滤网后的海水水室，后经两级泵加压和中间过滤输至旋转滤网的特定部位冲洗污物，设计流速2.3m/s。反冲洗海水管道设计采用公称直径150mm（壁厚7.11mm）的316L不锈钢管。输送的海水含氯量为17g/L，摩尔浓度为0.48mol/L，为防止回路中海生物滋生，注入次氯酸钠溶液，使循环水入口次氯酸钠的质量分数控制在1×10-6。 2 316L不锈钢管道的使用情况 CFI系统于2000-05-17完成安装交付调试，进行单体调试及系统试运。2001年4月，1号机组管道首次出现泄漏，泄漏部位位于管道竖直段与水平段弯头焊口处，泄漏点表现为穿透性孔，孔的直径很小，但肉眼可见，管道内壁腐蚀处呈扩展状褐色锈迹，判断为典型的不锈钢点腐蚀。当时的处理措施是切除泄漏的管段，更换同材质的新管段，并在新管段底部增加了一个疏水阀，目的是在管道停运期间排空管内积水以防止腐蚀的再次发生。但在2001年9月，1号机管道又发现漏点。2001年10月电厂决定将所有反冲洗管道更换为碳钢衬胶管道。改造后运行至今未发生泄漏。 3 316L不锈钢的抗腐蚀性分析 316L不锈钢属300系列Fe-Cr-Ni合金奥氏体不锈钢，由于铬、镍含量高，是最耐腐蚀的不锈钢之一，并具有很好的机械性能。字母“L”表示低碳（碳含量被控制在0.03%以下），以避免在临界温度范围(430～900℃)内碳化铬的晶界沉淀，在焊后提供特别好的耐蚀性。但316L不锈钢抗氯离子点腐蚀的能力较差。 4 不锈钢的点腐蚀机理
Cl—介质对奥氏体不锈钢的腐蚀危害 1、奥氏体不锈钢概述 奥氏体不锈钢以304,321,304L,316L为典型代表，由于合金元素的不同而分别耐多种介质条件的腐蚀，广泛应用于石油、化工、制药、电力以及民用工业等。304与321相比，后者为了改善焊接性能在材料中添加了钛元素。由于金属钛的活泼性高于碳元素，使钛对焊接热影响区的铬起到稳定的化合作用，从而避免了材料在焊接热影响区由于贫铬而导致的晶间腐蚀。304和321在大多数介质条件中的耐腐蚀能力是相当的，只是在强酸冲刷腐蚀环境中，321材料的焊缝边缘有刀状腐蚀现象。304L 则是以进一步控制碳的方法来改善材料的焊接性能，但由于碳含量的降低，导致材料的强度与321相比有所下降。 316L（00Cr17Ni14Mo2）奥氏体钢是超低碳且含Mo的奥氏体不锈钢，在许多介质条件中有良好的耐均匀腐蚀和坑点腐蚀性能。Ni含量的提高(14%)有利于奥氏体相的稳定。316L在抗晶间腐蚀、高温硫、高温环烷酸和坑点腐蚀的能力方面要明显优于304（0Cr18Ni9）和321（0Cr18Ni10Ti）不锈钢材料。 根据大量资料和实际使用证明，316L在Cl—腐蚀环境中的耐应力腐蚀能力仅与304和321材料相当，在工程使用中由于应力腐蚀失效的概率要大于50%，当使用介质中含有10ppm以上的Cl—时，其应力腐蚀的危害性就相当明显了，因为Cl—会在某些部位产生聚集，如循环水当中的垢下、换热管与管板之间的缝隙、机械损伤、以及焊缝热影响区的应力集中部位等。需要指出的是，经固熔或稳定化处理的奥氏体不锈钢材料在没有加工应力和焊接应力的情况下，它们导致应力腐蚀的破坏性并不很明显。 2、Cl—对金属材料的腐蚀机理 2.1点腐蚀 任何金属材料都不同程度的存在非金属夹杂物，如硫化物、氧化物等等，这些在材料表面的非金属化合物，在Cl—的腐蚀作用下将很快形成坑点腐蚀形态。而一旦形成坑点以后，由于闭塞电池的作用，坑外的Cl—将向坑内迁移，而带正电荷的坑内金属离子将向坑外迁移，从而形成电化学腐蚀。由于Cl—的原子半径非常小，金属当中的任何非金属夹杂物以及焊接缺陷都将成为Cl—渗透的腐蚀源头。 但对于合金含量较低且不含钼的不锈钢材料，虽然表面具有较致密的氧化膜，但在Cl—的作用下表面很容易发生坑点腐蚀，继而诱导应力腐蚀。在不锈钢材料中，加Mo的材料比不加Mo的材料在耐点腐蚀性能方面要好，Mo含量添加的越多，耐坑点腐蚀的性能越好。而点腐蚀是诱发应力腐蚀的起源，当钢中的Mo含量≥3%时，就能达到充分阻止Cl—向材料基体渗透的作用。 在奥氏体不锈钢中，Ni的主要作用是形成并稳定奥氏体，使钢获得完全奥氏体组织，提高材料的韧性，同时可以起到很好的抗氧化腐蚀能力。但普通奥氏体钢中的Ni在有Cl—腐蚀的环境中起不到抗点腐蚀的作用。 2.2缝隙腐蚀 缝隙腐蚀与坑点腐蚀机理一样，是由于缝隙中存在闭塞电池的作用，导致Cl—富集而出现的腐蚀现象。这类腐蚀一般发生在法兰垫片、搭接缝、螺栓螺帽的缝隙，以及换热管与管板孔的缝隙部位，缝隙腐蚀与缝隙中静止溶液的浓缩有很大关系，一旦有了缝隙腐蚀环境，其诱导应力腐蚀的几率是很高的。 2.3应力腐蚀 Cl—对奥氏体不锈钢的应力腐蚀破坏性极大。奥氏体不锈钢应力腐蚀的重要变量是温度、介质、非金属夹杂物的形态/大小和分布以及加工应力的影响。应力腐蚀的破裂方

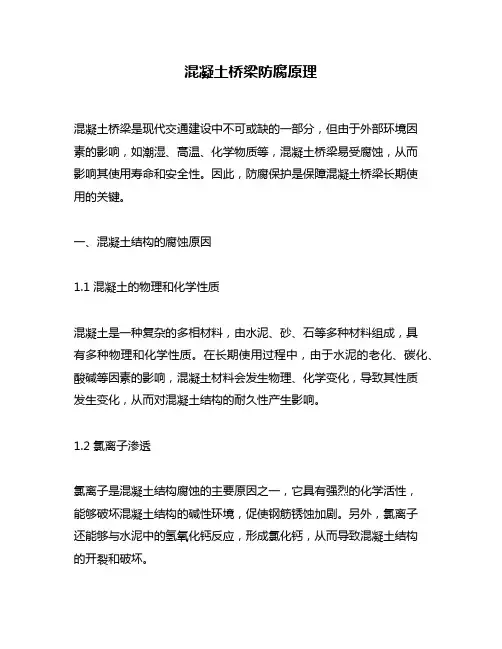

摘要 氯化物的侵入是引起混凝土中钢筋腐蚀最主要的原因之一，氯离子能破坏钢筋表面钝化膜而引起钢筋局部腐蚀，对腐蚀过程具有催化作用，然而只有混凝土中氯离子的浓度达到一定的临界值后，钢筋才会发生腐蚀。由于影响钢筋腐蚀的因素复杂众多，至今仍然难以确定统一的氯离子浓度临界值。这里本文将着重阐述钢筋腐蚀行为和氯离子的去钝化机理、混凝土中氯离子的来源和保护钢筋的措施及其研究进展。 关键词：钢筋，混凝土，钢筋腐蚀，氯离子 前言 钢筋在混凝土高碱性环境中的钝态条件被破坏，便会腐蚀。钢筋钝化膜破坏机理主要是混凝土的碳化物和氯化物侵入，这两种因素既影响混凝土孔隙液的pH值，又影响钢筋的电位值，因而直接影响钢筋的稳定性。 由于氯化物的侵蚀使钢筋混凝土构筑物发生破坏而造成重大损失的现象十分普遍。比如，北京西直门立交桥于1979年建成投入使用，不到20年其钢筋混凝土结构便被腐蚀得十分严重，不得不进行加固维护。引起西直门立交桥过早腐蚀破坏的原因是多方面的，但冬季经常向立交桥撒含氯化物除冰盐（如工业用盐）是最为重要的一个因素。台湾四面环海，许多钢筋混凝土构筑物受破坏以及不断发生的“海砂屋”事件，也是氯化物侵蚀所引起的。目前，中国大陆也存在“海砂屋”现象。 氯离子的侵蚀引起钢筋局部腐蚀是最有害的，对此，各国都予以高度重视。由于钢筋混凝土结构的复杂性和研究条件的差异，研究结果和结论并不完全一致，许多问题还有待深入研究。这里主要对国内外氯离子与钢筋腐蚀关系的研究进展和防止氯化物侵蚀的措施进行阐述。 1 钢筋腐蚀与氯离子去钝化机理 钢筋混凝土是多相、不均质的复杂体系，钢筋表面具有电化学不均匀性，存在着电位较负的阳极区和电位较正的阴极区；一般钢筋表面总处于混凝土孔隙液膜中，即钢筋表面阳极区和阴极区之间存在电解质溶液；由于混凝土的多孔性，其构筑物总是透气和透水的，即通常氧可以通过毛细孔道达到钢筋表面作为氧化剂接受钢筋发生腐蚀产生的自由电子。因此，钢筋表面存在活化状态，则可构成腐蚀电池，钢筋就会发生电化学腐蚀。但在正常情况下，钢筋在混凝土中不会发生腐蚀。这是因为钢筋表面在碱性混凝土孔隙液中生成钝化膜，发生阳极钝化阻止了钢筋的腐蚀。因此，长期保持混凝土固有的高碱性是保护钢筋不受腐蚀、保证钢筋混凝土构筑物耐久性的一条有效途径。但是，在氯离子侵蚀严重的情况下钢筋的腐蚀还是时有发生。 混凝土中钢筋的腐蚀是电化学腐蚀，但有其特殊性。钢筋腐蚀的先决条件是表面去钝化。通常认为其基本反应是在阳极区铁失去电子变为铁离子，导致铁的溶解。铁离子可进一步反应生成氢氧化物和氧化物，在阴极区进行氧的还原反应。由于腐蚀产生的多种形式的氢氧化物和氧化物的体积比铁原来本身的体积大好几倍，因此，可造成钢筋混凝土结构的局部应力集中而膨胀开裂，进一步促进了钢筋的腐蚀。 氯离子是极强的去钝化剂，关于氯离子的去钝化机理认识还不一致，有人认为是氯离子易渗入钝化膜，也有人认为是Cl-优先于氧和OH-被钢吸附。一般认为，在不均质的混凝土中氯离子能够破坏钢筋表面钝化膜，使钢筋发生局部腐蚀。在阳极区铁发生腐蚀生成铁离子，当钢筋／混凝土界面环境存在氯离子时，在腐蚀电池产生的电场作用下，氯离子不断向阳极区迁移
氯离子对不锈钢有多种腐蚀 1对钝化膜的破坏 目前有几种理论，比较权威： 1>成相膜理论：Cl-半径小，穿透能力强，容易穿透氧化膜内极小的孔隙，到达金属表面，并与金属相互作用形成了可溶性的化合物，使氧化膜的结构发生变化。 2>吸附理论：Cl-有很强的可被金属吸附的能力，优先被金属吸附，并从金属表面把氧排掉，氯离子和氧子争夺金属表面上的吸附点，甚至可以取代吸附中的钝化离子与金属形成氯化物,氯化物与金属表面的吸附并不稳定,形成了可溶性物质,这样导致了腐蚀的加速 2孔蚀（点蚀）孔蚀失效机理 在压力容器表面的局部地区,出现向深处腐蚀的小孔,其余地区不腐蚀或腐蚀轻微,这种腐蚀形态称为小孔腐蚀(也称点蚀)。点蚀一般在静止的介质中容易发生。具有自钝化特性的金属在含有氯离子的介质中, 经常发生孔蚀。蚀孔通常沿着重力方向或横向方向发展,孔蚀一旦形成,具有深挖的动力,即向深处自动加速。 含有氯离子的水溶液中,不锈钢表面的氧化膜便产生了溶解,其原因是由于氯离子能优先有选择地吸附在氧化膜上,把氧原子排掉,然后和氧化膜中的阳离子结合成可溶性氯化物,结果在基底金属上生成孔径为20μm ～30μm小蚀坑,这些小蚀坑便是孔蚀核。在外加阳极极化条件下,只要介质中含有一定量的氯离子,便可能使蚀核发展成蚀孔。在自然条件下的腐蚀,含氯离子的介质中含有氧或阳离子氧或阳离子氧化剂时,能促使蚀核长大成蚀孔。氧化剂能促进阳极极化过程,使金属的腐蚀电位上升至孔蚀临界电位以上。蚀孔内的金属表面处于活化状态电位较负,蚀孔外的金属表面处于钝化状态,电位较正,于是孔内和孔外构成一个活态———钝态微电偶腐蚀电池,电池具有大阴极小阳极面积比结构,阳极电流密度很大,蚀孔加深很快,孔外金属表面同时受到阴极保护,可继续维持钝化状态。孔内主要发生阳极溶解: Fe →Fe2+ + 2e , Cr →Cr3 + + 3e , Ni →Ni2 + + 2e。 介质呈中性或弱碱性时,孔外的主要反应为: O2 + H2O + 2e →2OH-。 由于阴、阳两极彼此分离,二次腐蚀产物将在孔口形成,没有多大的保护作用。孔内介质相对于孔外介质呈滞流状态,溶解的金属阳离子不易往外扩,溶解氧也不易扩散进来。由于孔内金属阳离子浓度增加,氯离子迁入以维持电中性,这样就使孔内形成金属氯化物的浓溶液,这种浓溶液可使孔内金属表面继续维持活化状态。又由于氯化物水解的结果,孔内介质酸度增加,使阳极溶解加快,蚀孔进一步发展,孔口介质的pH值逐渐升高,水中的可溶性盐将转化为沉淀物,结果锈层、垢层一起在孔口沉积形成一个闭塞电池。闭塞电池形成后 ,孔内、外物质交换更加困难,孔内金属氯化物更加浓缩,氯化物水解使介质酸度进一步增加,酸度的增加将使阳极溶解速度进一步加快,蚀孔的高速度深化,可把金属断面蚀穿。这种由闭塞电路引起的孔内酸化从而加速腐蚀的作用称为自催化酸化作用。影响孔蚀的因素很多,金属或合金的性质、表面状态,介质的性质、pH值、温度等都是影响孔蚀的主要因素。大多数的孔蚀都是在含有氯离子或氯化物的介质中发生的。有自钝化特性的金属孔蚀的敏感性较高,钝化能力越强,则敏感性越高。 奥氏体不锈钢最怕氯离子. 因为CL-能在奥氏体的晶间与不锈钢中的Cr,生成络化物在晶间上造成贫铬区使不锈钢在晶间率先发生腐蚀破坏这就是晶间腐蚀所以有cl-的场合不能用奥
氯离子对钢筋腐蚀机理的影响 [摘要] 氯化物的侵入是引起混凝土中钢筋腐蚀的最主要原因之一，氯离子能破坏钢筋表面钝化膜而引起钢筋局部腐蚀，对腐蚀过程具有催化作用。但只有混凝土中氯离子的浓度达到一定的临界值后，钢筋才会发生腐蚀。由于影响因素多，至今难以确定统一的氯离子浓度临界值。着重阐述了钢筋腐蚀行为和氯离子的去钝化机理、混凝土中氯离子的来源和保护钢筋的措施及其研究进 展。 [关键词] 钢筋混凝土；钢筋；腐蚀；氯离子 0 前言 钢筋在混凝土高碱性环境中的钝态条件被破坏，便被腐蚀。钢筋钝化膜破坏机理主要是混凝土的碳化和氯化物侵入，这两种因素既影响混凝土孔隙液的pH值，又影响钢筋的电位值，因而直接影响钢筋的稳定性。因氯化物的侵蚀引起钢筋混凝土构筑物破坏而造成重大损失的现象非常严重。北京西直门立交桥于1979年建成投入使用，不到20a钢筋混凝土的腐蚀已十分严重，不得不进行改建。引起西直门立交桥过早破坏的原因是多方面的，但长期在冬季向立交桥撒含氯化物除冰盐引起钢筋腐蚀使立交桥结构受到破坏是突出的因素。台湾四面环海，许多钢筋混凝土构筑物受破坏以及不断发生的“海砂屋”事件，也是氯化物侵蚀所引起的。目前，中国大陆也存在“海砂屋”现象。氯离子的侵蚀引起钢筋局部腐蚀是最有害的，对此，各国都给予了高度的重视。由于钢筋混凝土结构的复杂性和研究条件的差异，研究结果和结论并不完全一致，许多问题还有待深入研究。本工作主要对国内外氯离子与钢筋腐蚀系的研究进展和防止氯化物侵蚀的措施进行评述。 1 钢筋腐蚀与氯离子去钝化机理 钢筋混凝土是多相、不均质的特殊复杂体系，钢筋表面具有电化学不均匀性，存在着电位较负的阳极区和电位较正的阴极区；一般钢筋表面总处于混凝土孔隙液膜中，即钢筋表面阳极区和阴极区之间存在电解质溶液；由于混凝土的多孔性，
[分享] 腐蚀的分类及特点 特点, 腐蚀, 分类 - 腐蚀的分类及特点腐蚀的分类及特点 1 点蚀 点蚀又称坑蚀和小孔腐蚀。点蚀有大有小，一般情况下，点蚀的深度要比其直径大的多。点蚀经唱法生在表面有钝化膜或保护膜的金属上。 由于金属材料中存在缺陷、杂质和溶质等的不均一性，当介质中含有某些活性阴离子（如Cl－）时，这些活性阴离子首先被吸附在金属表面某些点上，从而使金属表面钝化膜发生破坏。一旦这层钝化膜被破坏又缺乏自钝化能力时，金属表面就发生腐蚀。这是因为在金属表面缺陷处易漏出机体金属，使其呈活化状态，而钝化膜处仍为钝态，这样就形成了活性—钝性腐蚀电池，由于阳极面积比阴极面积小得多，阳极电流密度很大，所以腐蚀往深处发展，金属表面很快就被腐蚀成小孔，这种现象被称为点蚀。 在石油、化工的腐蚀失效类型统计中，点蚀约占20%～25%。流动不畅的含活性阴离子的介质中容易形成活性阴离子的积聚和浓缩的条件，促使点蚀的生成。粗糙的表面比光滑的表面更容易发生点蚀。 PH值降低、温度升高都会增加点蚀的倾向。氧化性金属离子（如Fe3+、Cu2+、Hg2+等）能促进点蚀的产生。但某些含氧阴离子（如氢氧化物、铬酸盐、硝酸盐和硫酸盐等）能防止点蚀。 点蚀虽然失重不大，但由于阳极面积很小，所以腐蚀速率很快，严重时可造成设备穿孔，使大量的油、水、气泄漏，有时甚至造成火灾、爆炸等严重事故，危险性很大。点蚀会使晶间腐蚀、应力腐蚀和腐蚀疲劳等加剧，在很多情况下点蚀是这些类型腐蚀的起源。 2 缝隙腐蚀 在电解液中，金属与金属或金属与非金属表面之间构成狭窄的缝隙，缝隙内有关物质的移动受到了阻滞，形成浓差电池，从而产生局部腐蚀，这种腐蚀被称为缝隙腐蚀。缝隙腐蚀常发生在设备中法兰的连接处，垫圈、衬板、缠绕与金属重叠处，它可以在不同的金属和不同的腐蚀介质中出现，从而给生产设备的正常运行造成严重障碍，甚至发生破坏事故。对钛及钛合金来说，缝隙腐蚀是最应关注的腐蚀现象。介质中，氧气浓度增加，缝隙腐蚀量增加；PH值减小，阳极溶解速度增加，缝隙腐蚀量也增加；活性阴离子的浓度增加，缝隙腐蚀敏感性升高。但是，某些含氧阴离子的增加会减小缝隙腐蚀量。 3 应力腐蚀 材料在特定的腐蚀介质中和在静拉伸应力（包括外加载荷、热应力、冷加工、热加工、焊接等所引起的残余应力，以及裂缝锈蚀产物的楔入应力等）下，所出现的低于强度极限的脆性开裂现象，称为应力腐蚀开裂。 应力腐蚀开裂是先在金属的腐蚀敏感部位形成微小凹坑，产生细长的裂缝，且裂缝扩展很快，能在短时间内发生严重的破坏。应力腐蚀开裂在石油、化工腐蚀失效类型中所占比例最高，可达50%。 应力腐蚀的产生有两个基本条件：一是材料对介质具有一定的应力腐蚀开裂敏感性；二是存在足够高的拉应力。导致应力腐蚀开裂的应力可以来自工作应力，也可以来自制造过程中产生的残余应力。据统计，在应力腐蚀开裂事故中，由残余应力所引起的占80%以上，而由工作应力引起的则不足20%。 应力腐蚀过程一般可分为三个阶段。第一阶段为孕育期，在这一阶段内，因腐蚀过程局部化
氯离子对不锈钢腐蚀的机理 在化工生产中,腐蚀在压力容器使用过程中普遍发生,是导致压力容器产生各种缺陷的主要因素之一。普通钢材的耐腐蚀性能较差,不锈钢则具有优良的机械性能和良好的耐腐蚀性能。Cr 和Ni 是不锈钢获得耐腐蚀性能最主要的合金元素。Cr 和Ni 使不锈钢在氧化性介质中生成一层十分致密的氧化膜,使不锈钢钝化,降低了不锈钢在氧化性介质中的腐蚀速度,使不锈钢的耐腐蚀性能提高。氯离子的活化作用对不锈钢氧化膜的建立和破坏均起着重要作用。虽然至今人们对氯离子如何使钝化金属转变为活化状态的机理还没有定论,但 大致可分为2 种观点。 成相膜理论的观点认为,由于氯离子半径小,穿透能力强,故它最容易穿透氧化膜内极小的孔隙,到达金属表面,并与金属相互作用形成了可溶性化合物,使氧化膜的结构发生变化,金属产生腐蚀。 吸附理论则认为,氯离子破坏氧化膜的根本原因是由于氯离子有很强的可被金属吸附的能力,它们优先被金属吸附,并从金属表面把氧排掉。因为氧决定着金属的钝化状态,氯离子和氧争夺金属表面上的吸附点,甚至可以取代吸附中的钝化离子与金属形成氯化物,氯化物与金属表面的吸附并不稳定,形成了可溶性物质,这样 导致了腐蚀的加速。 电化学方法研究不锈钢钝化状态的结果表明,氯离子对金属表面的活化作用只出现在一定的范围内,存在着1 个特定的电位值,在此电位下,不锈钢开始活化。这个电位便是膜的击穿电位,击穿电位越大,金属的钝态越 稳定。因此,可以通过击穿电位值来衡量不锈钢钝化状态的稳定性以及在各种介质中的耐腐蚀能力。 2 应力腐蚀失效及防护措施 2. 1 应力腐蚀失效机理 其中在压力容器的腐蚀失效中,应力腐蚀失效所占的比例高达45 %左右。因此,研究不锈钢制压力容器的应力腐蚀失效显得尤为重要。所谓应力腐蚀,就是在拉伸应力和腐蚀介质的联合作用下而引起的低应力脆性断 裂。应力腐蚀一般都是在特定条件下产生: ①只有在拉应力的作用下。 ②产生应力腐蚀的环境总存在特定的腐蚀介质,不锈钢在含有氧的氯离子的腐蚀介质及H2SO4 、H2S 溶 液中才容易发生应力腐蚀。 ③一般在合金、碳钢中易发生应力腐蚀。研究表明,应力腐蚀裂纹的产生主要与氯离子的浓度和温度有关。 压力容器的应力来源: ①外载荷引起的容器外表面的拉应力。 ②压力容器在制造过程中产生的各种残余应力,如装配过程中产生的装配残余应力,制造过程中产生的焊接残余应力。在化工生产中,压力容器所接触的介质是多种多样的,很多介质中含有氯离子,在这些条件下,压力容器就发生应力腐蚀失效。铬镍不锈钢在含有氧的氯离子的水溶液中,首先在金属表面形成了一层氧化膜,它阻止了腐蚀的进行,使不锈钢钝化。由于压力容器本身的拉应力和保护膜增厚带来的附加应力,使局部地区的保护膜破裂,破裂处的基体金属直接暴露在腐蚀介质中,该处的电极电位比保护膜完整的部分低,形成了微电池的阳极,产生阳极溶解。因为阳极小、阴极大,所以阳极溶解速度很大,腐蚀到一定程度后,又形成新的保护膜,但在拉应力的作用下又可重新破坏,发生新的阳极溶解。在这种保护膜反复形成和反复破裂过程中,就会使某些局部地区的腐蚀加深,最后形成孔洞,而孔洞的存在又造成应力集中,更加速了孔洞表面的塑性变形和保护膜的破裂。这种拉应力与腐蚀介质的共同作用便形成了应力腐蚀裂纹。 2. 2 应力腐蚀失效的防护措施 控制应力腐蚀失效的方法,从内因入手,合理选材,从外因入手,控制应力、控制介质或控制电位等。实际情况 千变万化,可按实际情况具体使用。 （1）选用耐应力腐蚀材料 近年来发展了多种耐应力腐蚀的不锈钢,主要有高纯奥氏体铬镍钢,高硅奥氏体铬镍钢,高铬铁素体钢和铁素
志盛高温防腐涂料承受高温效果好 高温环境中，物体受热高温下物质活跃，强度等参数下降，环境中腐蚀介质活泼，腐蚀加大，特别是在高温800℃以上的环境中，金属、无机材料等腐蚀，酥化现象经常发生。 科技进步，新材料研发生产，在我国，由于传统的耐高温防腐涂料一些缺陷，一是耐温不够，无法直接面对火焰，也耐火焰烧烤，二是属于有机改性的材料，高温下抗腐蚀力差，导致我国很多生产设备工艺上无法使用，设备金属腐蚀严重。一个企业生产二氧化硫的焙烧炉，耐温高，炉体金属温度可以达到600℃，腐蚀气体多、摩擦力大，由于没有很好的防腐材料队炉体金属进行抗腐蚀保护，40毫米厚的炉体金属板短短的三个月就腐蚀透；还有一些化工原材料生产炉炉体内的温度可以达到1300℃，在强腐蚀性气体高温腐蚀下，炉体材料急速的腐蚀，给化工生产造成中断，资源浪费严重。如果有一种防腐涂料，耐温可以达到火焰的温度，能耐住高温火焰长期烧烤，防腐防氧化性能良好，高硬度，就能成功解决以上高温炉体金属腐蚀难题！现在北京志盛威华化工有限公司联合北京各大院校以及部队研究所，历经多年、上万次的高温试验，由志盛威华公司研发生产的ZS-811耐高温防腐涂料，拥有独家的专利技术，国内唯一的生产销售企业。志盛耐高温防腐涂料耐温可以达到1800℃，可以长期耐火烧烤，在火中防腐效果好。ZS耐高温防腐涂料属于水性无机涂料，涂料可以长期在火中防腐，硬度达到8H，涂料是水性无机环保涂料，常温高温下无任何有害物质挥发，绿色环保，无污染，涂料常温自固化，其物理性能、化学性能和使用性能均达到国际先进水平。耐高温防腐涂料涂刷在高温炉体金属上，在高温火焰环境中能有效保护高温炉体金属耐防腐、提高耐酸耐碱的抵抗力，保护金属不被抗氧化、封闭保护等作用，克服普通防腐涂料在高温化工设备条件下极不适应，耐温不够，易产生起皮、皱裂、变色等缺陷。涂层稳定性高，抗冲击耐磨，在高温环境下会与其他活性分子反应，使炉体使用年限更长，致使工业生产连续性和提高产品生产量。志威华盛耐高温防腐涂料性能的优异，也提升了其适用范围。这几年来志盛威华耐高温防腐涂料已在航天航空、石油石化、冶金轻工、电力、军队系统已广泛应用，适用于烟囱、高温蒸汽管道、热交换器、高温窑炉、石油石化裂解装备、发动机部件及排气管耐高温防腐。随着科技水平的发展，ZS-811高温防腐涂料的
氯离子腐蚀研究一：氯离子可破坏金属氧化膜保护层，形成点蚀或坑蚀。对奥氏体不锈钢会出现晶间腐蚀。 曾碰到过这种问题，最后结论是没有解决办法，用别的材料成本太高效果也不见得很好没考虑，所以就正常用16MnR然后考虑点腐蚀余量。 除了衬胶,衬塑也可以呀,如果是管线,当然最好的办法还是选用钛材,只是花钱多啊! 对氯离子腐蚀，可以采用双相不锈钢。 二：这个与氯离子的浓度有关系和操作温度有关。 通常可以用碳钢，不如纯碱的盐水工段有不少设备就采用碳钢材料。当然为了增加寿命可以采用内部涂漆、衬胶等。 有条件可以采用双相钢，钛材等。 而且钢材的抗拉强度不要太高，最便宜的还是内壁衬胶，也是一个不错的方法。我们的盐酸罐就是这种方法。 当然其温度压力也有要求。 脱硫行业中会用一些254SMO，Al6XN，SAF2507，等，不重要的地方也可以衬胶 我同意六楼的观点,我们买的泵基本上是2605
三：氯离子一般都是海水里，所以要选耐海水腐蚀的钢种，通常的18-8型奥氏体不锈钢经验证，耐海水腐蚀并不好。在海水环境下不锈钢的 使用，孔蚀、间隙腐蚀的局部腐蚀有时发生。对这些局部腐蚀的抑制，已知增加Cr和Mo，奥氏体系不锈钢和双相钢，特别是添加N是 有效果的，美国研制的超级奥氏体不锈钢（牌号我记不清了），日本研制的高N奥氏体系不锈钢，因为316L,317L这类钢不抗海水腐蚀！以下钢种供参考： 高强度耐海水腐蚀马氏体时效不锈钢 00Cr16Ni6Mo3Cu1N 高强度耐海水腐蚀不锈钢 00Cr26Ni6Mo4CuTiAl 耐海水不锈钢Yus270（20Cr－18Ni－6Mo－0．2N） 管道中氯离子含量高是不是会对管道产生腐蚀，这个过程是怎样的 是什么和什么发生反应？介绍的详细一点谢谢了 最佳答案 不一定是酸性才腐蚀，这种问题我以前碰到过——氯离子的应力腐蚀开裂，一般不锈钢对Cl离子比较敏感。建议用“不锈钢”、“ Cl 离子”、 “应力腐蚀”等关键词搜索获取更多资料，也可以寻找这方面的专着，讲述更清楚明白。譬如：
关于氯脆问题 金属的氯化物应力腐蚀破裂又称氯脆，是指金属在腐蚀介质Cl-和应力（残余应力、热应力、工作应力等）共同作用下，产生的脆断现象。铝合金、高强度低合金钢、不锈钢、马氏体时效钢以及钛合金，在一定条件下都会发生氯脆。其中，不锈钢的氯脆现象是比较常见的。 下面以不锈钢的氯脆为例来解释说明氯脆原理。 多数情况下，氯脆是以点蚀或缝隙腐蚀为起点的。不锈钢具有优良的机械性能和良好的耐腐蚀性能，Cr和Ni是不锈钢获得耐腐蚀性能最主要的合金元素，其在不锈钢表面生成一层十分致密、光亮的氧化物保护膜，大大提高了不锈钢的耐腐蚀性能。氯离子（Cl-）半径小、穿透能力强，能够穿透这层氧化物保护膜，并且由于Cl-有很强的可被金属吸附的能力，它们会从金属表面把氧化物中的氧排挤掉，自身取代氧与金属形成氯化物。但氯化物与金属表面的吸附不稳定，于是形成了可溶性物质，破坏了氧化保护膜，形成坑点或缝隙，成为氯脆发生的起点。 在应力作用下，金属内部稳定的组织受到破坏，导致晶粒在应力方向的作用下位错而形成滑移台阶，这些滑移台阶的构成给Cl- 带来了吸附和渗透的机会。 Cl-在坑点或缝隙处聚集，在应力造成的晶格破坏协助下，渗入到金属基体，通过电化学的阳极过程形成穿晶腐蚀或晶间腐蚀，阴极则由氢离子（酸性溶液）或溶解氧（中性水溶液）担任。 阳极：M →M+ + e 阴极：H+ + e →H （酸性） H2O + 1/2O2 + 2e →2OH-（中性） 通过上述腐蚀萌生点的形成、应力作用、阳极腐蚀过程的进行，金属晶格被破坏，形成腐蚀破裂现象，即氯化物应力腐蚀破裂。氯脆的腐蚀裂纹萌生处为坑点或缝隙，通常较宽，而延伸多呈穿晶、沿晶或二者的混合形式，故整体且呈树枝状。 青岛清达环保总工韩泰清高工（国家化学清洗标准HG/T2387-92《工业设备化学清洗质量标准》的起草人和起草组负责人，具有40多年的防腐清洗和工业水处理实践经验）1975年发表的文章《奥氏体不锈钢换热器的氯化物应力腐蚀破裂》中提出，发生氯化物应力腐蚀破裂的极限氯离子浓度是相当低的。即使在氯离子含量很低的水中，由于有局部沸腾（如热
腐蚀在压力容器使用过程中普遍发生,是导致压力容器产生各种缺陷的主要因素之一。普通钢材的耐腐蚀性能较差,不锈钢则具有优良的机械性能和良好的耐腐蚀性能。Cr 和Ni 是不锈钢获得耐腐蚀性能最主要的合金元素。Cr 和Ni 使不锈钢在氧化性介质中生成一层十分致密的氧化膜,使不锈钢钝化,降低了不锈钢在氧化性介质中的腐蚀速度,使不锈钢的耐腐蚀性能提高。氯离子的活化作用对不锈钢氧化膜的建立和破坏均起着重要作用。虽然至今人们对氯离子如何使钝化金属转变为活化状态的机理还没有定论,但大致可分为2 种观点 成相膜理论的观点认为,由于氯离子半径小,穿透能力强,故它最容易穿透氧化膜内极小的孔隙,到达金属表面,并与金属相互作用形成了可溶性化合物,使氧化膜的结构发生变化,金属产生腐蚀。 吸附理论则认为,氯离子破坏氧化膜的根本原因是由于氯离子有很强的可被金属吸附的能力,它们优先被金属吸附,并从金属表面把氧排掉。因为氧决定着金属的钝化状态,氯离子和氧争夺金属表面上的吸附点,甚至可以取代吸附中的钝化离子与金属形成氯化物,氯化物与金属表面的吸附并不稳定,形成了可溶性物质,这样导致了腐蚀的加速。 电化学方法研究不锈钢钝化状态的结果表明,氯离子对金属表面的活化作用只出现在一定的范围内,存在着1 个特定的电位值,在此电位下,不锈钢开始活化。这个电位便是膜的击穿电位,击穿电位越大,金属的钝态越稳定。因此,可以通过击穿电位值来衡量不锈钢钝化状态的稳定性以及在各种介质中的耐腐蚀能力 应力腐蚀失效机理 在压力容器的腐蚀失效中,应力腐蚀失效所占的比例高达45 %左右。因此,研究不锈钢制压力容器的应力腐蚀失效显得尤为重要。所谓应力腐蚀,就是在拉伸应力和腐蚀介质的联合作用下而引起的低应力脆性断裂。应力腐蚀一般都是在特定条件下产生: ①只有在拉应力的作用下。 ②产生应力腐蚀的环境总存在特定的腐蚀介质,不锈钢在含有氧的氯离子的腐蚀介质及H2SO4 、H2S 溶液中才容易发生应力腐蚀。 ③一般在合金、碳钢中易发生应力腐蚀。研究表明,应力腐蚀裂纹的产生主要与氯离子的浓度和温度有关。 压力容器的应力来源: ①外载荷引起的容器外表面的拉应力。 ②压力容器在制造过程中产生的各种残余应力。 生产中对应力腐蚀失效的防护措施控制应力腐蚀失效的方法,从内因入手,合理选材,从外因入手,控制应力、控制介质或控制电位等。实际情况千变万化,可按实际情况具体使用。（1）选用耐应力腐蚀材料 （2）控制应力 （3）严格遵守操作规程 工艺操作、工艺条件对压力容器的腐蚀有巨大的影响。因此,必须严格控制原料成分、流速、介质温度、压力、pH 值等工艺指标。在工艺条件允许的范围内添加缓蚀剂。铬镍不锈钢在溶解有氧的氯化物中使用时,应把氧的质量分数降低到1. 0 ×10 - 6以下。实践证明,在含有氯离子质量分数为500. 0 ×10 - 6的水中,只需加入质量分数为150. 0 ×10 - 6的硝酸盐和质量分数为0. 5 ×10 - 6亚硫酸钠混合物,就可以得到良好的效果。 （4）维修与管理 为保证压力容器长期安全运行,应严格执行有关压力容器方面的条例、法规,对在用压力容器中允许存在的缺陷必须进行复查,及时掌握其在运行中缺陷的发展情况,采取适当的措施,减
钛属于贵重金属，它的相对密度较小、强度高、比强度高。在特定的环境下有着优良的耐腐蚀能力。 钛经过合金化后，可使其强度大大增加(应用最广泛的是TC4等)。 (1)钛和钛合金的耐腐蚀性能钛材在中性或弱酸性的氧化物溶液中有高度的稳定性，例如，钛和钛合金在100℃FeCl100℃的CuC12中、100℃的HgC1：(所有浓度)中、60％的AlCl2及100℃的所有浓度NaCl中都稳定，钛的许多其他金属的氧化物中，在100％一氧乙酸和100％的二氧乙酸中也是稳定的，因而使钛及钛合金在上述溶液中获得了广泛应用。 钛和钛合金对于含离子的氧化剂溶液也有高度的稳定性，如100qC的次亚氯酸钠溶液、氧水、气体(达75℃)、含有过氧化氢的氧化钠溶液等。 钛和钛合金在湿氯气中的耐蚀性超过其他常用金属，这是因为氯具有强烈的氧化作用，钛和钛合金在湿氯中能处于稳定的钝态，为了维持钛在氯气中的钝性，需要一定的含水量。临界含水量与氧气压力、流速、温度等因素有关，也与钛设备或零部件的形状尺寸以及钛表面机械损坏程度有关，因此，文献中关于钛在氧气中钝化的临界含水量是不一致的，一般认为，质量分数为0．01％～0．05％可作为钛在氧气中的临界含水量，但是实际经验指出，为了保证钛设备在氧气中安全使用，有时水质量分数为0.6％也不够，需要高达1．5％。临界含水量还随氯气温度升高及气流速度降低而相应增加。 实际运行经验还表明，钛和钛合金的表面氧化膜遭到破坏后，需要较高的含水量才能使钛和钛合金重新钝化。 钛和钛合金在干氯气中，甚至在0℃以下也会发生剧烈反应生成四氯化钛，并有着火危险。钛和钛合金在干氯气中的破坏一经开始，反应是崩溃性的，再加入水也不能阻止反应的进行。 关于钛在氯气干、湿界区的行为尚未完全弄清，根椐热力学分析，钛与氯在室温不能以平衡状态存在，根据热力学自由能可知，在这个反应系中生成稳定化合物四氯化钛与水不共存，会进一步反应，即 TiC14+4H20。Ti(OH)+4HC1 因此，关于氯与钛的反应可以作简单的解释：钛与氯反应会生成四氯化钛：室温时四氯化钛是液体，其沸点为136。C，生成四氯化钛的反应伴随着放热过程。如果氯气处于干燥状态，释放大量的热使反应达到很高的温度，当温度达到钛熔点时，钛开始燃烧。此后，只要有足够的于氯，反应将激烈进行，直到反应物耗尽。但是，如果氯气中有足够的水分，四氯化钛会与水作用生成氢氧化钛，它是一种非挥发性的物质，而且成为一种膜牢固附着在钛的表面，这一反应是极稳定的反应，而且表面膜在湿氯中极为稳定。因而钛在湿氯中具有优异的耐蚀性，其稳定性与氯气中含水量密切相关。 钛和钛合金在汽油、甲苯、苯酚、甲醛、三氯乙烷、醋酸、柠檬酸、一氯代乙骏等中具有较高的耐腐蚀性，但是在沸点及不充气的情况下，钛在质量分数小于25％的甲酸中会受到严重腐蚀，在含乙酸酐的溶液中，钛不仅受到严重的全面腐蚀，而且会产生孔蚀，对于许多有机合成过程中所接触的复杂有机介质，如在生产环氧丙烷、苯酚、丙酮、氯代乙酸等化学介质中，钛和钛合金的耐蚀性优于不锈钢阳其他结构材料。 (2)钛在多种有机物中的耐蚀性能见表2—6所示。
