第一章矿井概况
一、矿井隶属关系及建设情况
山东省朝阳矿业有限公司，隶属于山东中泰煤业集团公司，于2002年5月开始建设，2004年12月联合试运转，转入试生产，2006年2月正式投产。矿井
设计生产能力45万吨/年，2008年核定生产能力72万吨/年。现开采3
下煤、12
下
煤，16煤未开拓。
二、矿区位置及交通
1、矿区位置及范围
朝阳煤矿位于山东省滕州市西北部滨湖镇，行政区划隶属于滕州市滨湖镇管辖。2002年7月国土资源厅颁发采矿许可证圈定井田范围，东西长约12 km、南北宽约1.5 km，面积17.2482 km2。其地理座标为：
东经：116°50′46″～116°57′42″
北纬：35°05′22″～35°08′57″
2、交通
本区东有京沪铁路及京福高速公路，区内岗头港为井田及周边地区出入京杭大运河的主要码头。井田东侧有济（宁）～微（山）公路和两条县级公路，西侧有京杭大运河，北达济宁，南通苏、沪、杭，南部有滕州港及留庄港两个航运码头，水陆交通甚为方便。
3、井田位置
朝阳井田位于滕县煤田北部，北边界为凫山断层，南部以北徐楼断层和奎子断层与北徐楼煤矿相邻。
三、矿井储量情况
截止到2014年底，朝阳煤矿共保有资源储量3487..2万吨，其中：可采储量（111）648.6万吨；预可采储量（122）250.7万吨；探明的（可研）经济基础储量（111b）843万吨；经济基础储量（122b）307.6万吨；探明的内蕴经济资源量（331）235.6万吨；控制的内蕴经济资源量（332）50.4万吨；推断的内蕴经济
资源量（333）2050.5万吨。其中3
下煤可采储量300.5万吨；12
下
煤可采储量249.2
万吨；16煤可采储量339.1万吨。
四、井田地质概况及开采技术条件
1、井田地质概况
地层：本井田地层自上而下有第四系、上侏罗系蒙阴组、下二叠统山西组、上石炭统太原组、中石炭统本溪组和中奥陶统。含煤地层为上石炭系太原组、二叠系山西组，共批复开采煤层三层：3下、12下、16层煤。3下煤层厚度3.70～8.35m ，
平均7.14m ，；12下煤层厚度0.45～1.53m ，平均1.12m ，；16煤厚度0.61～1.65m ，
平均1.03m 。
朝阳井田位于滕县煤田北部凫山断层与北徐楼断层、奎子断层组成的地垒之中，向斜两翼发育有宽缓褶曲。受区域性断裂——凫山断层的影响，井田内断裂构造以北东向为主，经综合分析判定，井田构造复杂程度为中等偏复杂。
水文概况：本井田的含水层主要有第四系含水层、侏罗系砾岩含水层、3下煤顶底板砂岩含水层、太原组三灰含水层和中奥陶统石灰岩含水层，其中侏罗系砾岩含水层为开采3下煤的间接充水水源，3下煤顶底板砂岩含水层为开采3下煤的直接充水水源，三灰含水层对开采3下煤有底鼓水威胁;在开采16煤时局部受
中奥陶统石灰岩出水威胁。经综合计算，开采3下煤时矿井涌水量预计为186m 3/h;
经综合分析，本井田水文地质类型为：3下煤属裂隙类简单～中等型。
2、开采技术条件：
顶底板条件：3下煤顶板为细砂岩，属稳定岩层，底板为砂泥岩或细砂岩，
中等坚固～坚固；12下煤顶板为泥岩，属不稳定～中等稳定岩层，底板为石灰岩，
坚固；16煤顶板石灰岩，属稳定岩层，底板为泥岩，不坚固。
瓦斯：根据2014年山东省煤矿瓦斯等级鉴定审查结果，我矿为瓦斯矿井，无瓦斯异常区。
煤尘：2012年我矿委托山东省煤炭技术服务公司对矿井各煤尘爆炸性进行了鉴定，其中3下煤爆炸指数为39.26%，具有爆炸性。
自燃倾向性：2014年我矿委托中煤科工集团重庆研究院有限公司对3下
煤自燃倾向性进行了鉴定，结果为：3下煤有自燃倾向性，属二类自燃煤层。
3、矿井开拓及开采方式
根据朝阳井田地质构造特征和煤层赋存形态，井田开拓方式采用一对立井单水平上、下山开拓，井筒位于井田中部，井底车场为-700米水平。矿井通风方式采用中央并列式通风，副井进风主井回风。
第二章采区概况
一、采区位置范围
1、地面位置、地表特征及采掘活动对地面的影响
31采区地面位于矿区中部偏西，工业广场以南，东焦村和西焦村分别位于本采区正上方地表的东西部。地表为第四系覆盖层，无下伏地层出露，原始地表平坦，地面标高33.62～33.66米，后因人类的生产活动，造成地表起伏较大；地表多为农田，局部为鱼塘，植被良好；水系简单，仅有一条东西向排洪沟穿过本区，鱼塘大部分常年积水，低洼处也有积水现象，积水期随年降雨量大小而变化；地面除东焦村和西焦村外，无其他建筑物。采掘活动将造成地表沉降，对村庄有一定的破坏，预计破坏程度将达到一级。
2、井下位置
采区范围东至3
煤层隐伏露头线，南至井田边界煤柱线，西至FX2断层，
下
煤层隐伏露头线及工广保护煤柱。采区上限标高-650m、下限标高-898m，北至3
下
地面标高33.62～33.66m。走向长736～980m,倾向长625～681m，面积103.4万m2。
二、煤层及其顶、底板
1、煤层
煤，本煤层赋存稳定，煤厚6.84～8.35m，平均厚7.61m，可本采区开采3
下
采指数为1，变异系数为2％，属稳定煤层，煤层结构简单，局部含一层夹矸，厚0.02~0.30m，岩性为泥岩或炭质泥岩。赋存形态总体呈一宽缓倾伏向斜（定名为东焦向斜），轴向NEE～SWW，倾伏向SWW，北翼倾向SE~SW，倾角8°～18°，南翼倾向NW，倾角8°～13°，断层附近受牵引作用倾角可能变化较大。
2、顶板
包括伪顶、直接顶和老顶。
1）伪顶：局部沉积，厚0～0.25米，为炭质泥岩，黑～灰黑色，松软易冒，含碳质和植物化石碎片。
2）直接顶：厚0～18.15米，以泥岩、砂泥岩和细砂岩为主。泥岩呈黑色，
松软，易碎；细砂岩、砂泥岩多呈灰黄色～灰白色，性坚硬，以石英、长石为主，次为云母碎片等暗色矿物，泥质胶结，具水平层理和斜层理。该层段富含碳质和植物根部化石，顶界面多已被风化，局部有铁质浸染现象。
3）老顶：厚0～3.45米，大部分被风化剥蚀，仅局部被保存（ZY1孔附近），呈深灰色，微显灰绿色，顶部显紫灰色，染灰黄色，泥质结构，平坦状断口，具水平层理。
3、底板
包括直接底和老底。
1）直接底：厚0.65～3.45米，以泥岩、砂泥岩和粉砂岩为主。黑～灰黑色，松软易碎，薄层状，泥质结构～粉砂泥质结构，具水平层理，局部有生物扰动构造，富含植物根部化石。
2）老底：厚2.60～10.95米，以细砂岩为主。灰黑色～浅灰色，细粒砂状结构，成分以石英、长石为主，泥质胶结，含少量植物化石和菱铁矿结核，夹泥质条带，水平层理发育。
二、采区地质情况
31采区煤系地层为一西南倾伏的向斜东焦向斜，倾伏角12°～18°，以北东向、北北东向断层为主，断层节理较为发育，局部煤岩层异常破碎，产状变化较大。
本采区地质构造以断裂构造为主，其次为褶皱构造，目前还没有发现陷落柱和岩浆侵入等地质现象。
1、断裂构造：本采区断裂构造较发育，走向多为NE向，倾向NW或SE 向，根据已有的揭露资料和勘探资料（钻探资料和三维地震资料）综合分析，本采区内及其周边发育的大中型断层有，F4断层、F3断层、FX2断层、F2断层、F3109-3断层、北徐楼断层。各断层详细情况见下表。
朝阳煤矿31采区各大断层特征一览表
2、褶皱构造：赋存形态东部总体呈一宽缓倾伏向斜，轴向NEE～SWW，倾伏向SWW，煤层北翼倾向SE，倾角5°～24°，南翼倾向NW，倾角8°～16°，断层附近受牵引作用倾角可能变化较大。
3、煤层赋存情况：本采区煤层赋存稳定，结构简单，煤层倾向为SW-NW，倾角2°～18°，总体赋存形态为宽缓向斜，向斜轴位于工作面中部偏北，轴向SW。
三、采掘情况
本采区目前暂无其它采掘活动。
四、采区储量
1、计算范围
储量计算范围即本采区范围：东至3下煤层隐伏露头线，南至井田边界煤柱线，西至FX2断层，北至3下煤层隐伏露头线及工广保护煤柱。
2、储量计算参数
(1)煤层厚度：取ZY1、ZY2、ZY3、ZY6和41-15钻孔的3下煤层厚度的平均值：M=7.61m；
(2)采区剩余可采面积：S=27.8万m2。
(3)采区回采率：取K＝75％。
(4)煤层密度：取补勘报告：ρ＝1.37t／m3；
3、计算公式
剩余基础储量：Q工业＝S×M×ρ＝27.8×7.61×1.37＝289.8万t；
剩余可采储量：Q可采＝Q基础×K＝289.8×75%＝217.4万t。
4、采区生产能力
本采区年生产能力为60万t/a。一个回采工作面就可保证矿井的年生产能力，考虑矿井实际装备水平，采区装备一个综采放顶煤工作面。
5、采区剩余服务年限
采区生产能力为60万吨/年，采区服务年限预计如下：
采区服务年限=采区可采储量/采区生产能力=217.4/60=3.65a
第四章 采区水文地质及水害评价
1、采区水文地质情况：
根据山东省滕县煤田（北部）朝阳煤矿补充勘探报告 ，山西组3下煤水文
地质类型属裂隙类简单-中等型，对采区内工作面回采有影响的含水层主要有：3下煤顶底板砂岩、侏罗系底砾岩、中部砾岩、三灰，通过局部实际揭露与前期开
采证实，各含水层水力联系较差，富水性不均一，且均以静储量为主，易疏降，具有初次揭露水量较大，但具有很快就减小的特点。同时为很好的掌握临近矿井的水文地质情况，每月度与北徐楼煤矿进行一次图纸交换，及时了解临矿的采掘情况。
2、水害评价
根据《山东省滕县煤田（北部）朝阳煤矿补充勘探报告》，3下煤层顶板砂
岩厚2.22～26.47 m ，平均9.62 m ，底板砂岩厚1.40～4.00 m ，平均2.43 m ，均以细粒砂岩为主，局部为中、粗粒砂岩和粉砂岩，裂隙局部发育，充填方解石脉，勘探阶段未发现漏水点。由于在31采区采用宽煤柱窄条带开采，工作面顶板不完全冒落，经观测“三带”现象不明显，现开采“孤岛”工作面，工作面回采后老塘顶板将大面积垮落，“三带”将充分显现，为此将加强对“三带”观测，为今后的采煤提供依据。其中:三灰为富水性不均匀的含水层，通过矿井多次揭露均无出水现象，对工作面的影响较小，基本已排除受其威胁的可能。根据已回采工作面出水情况类比，井下对3下煤层顶底砂岩多次揭露，在煤层初采阶段，施
工了泄水巷，水量不大，现基本无水，3下煤共已开采15个工作面，经观测均无
出水现象，预计本工作面突水可能性较小。
3、采区工作面的正常涌水量计算
采区工作面涌水量预算方法选用滕北矿区多年来一直沿用并适合于该区开采的水平比拟法进行计算。
计算公式：
Q=Q 00/S S （1）
根据-700水平3下煤层的正常涌水量，各参数选择如下：
Q0：经前期对31采区回采和32采区开拓、回采期间观测，-700水平3下
S：预计3下煤层开采水平-700 m。S0：实际开采水平-600m。
以上参数代入公式（1）：Q=20×700
700=21.6（m3/h）
/
依据以上资料，预计工作面回采后采空区涌水量将会有所增加，为保证回采安全将采区工作面正常涌水量提高1.5倍，为32.4 m3/h。回采期间将加大观测力度，准确收集水文情况，确保回采安全。
4、对工作面回采期间的建议：
(1)加强水文地质观测，发现有异常出水征兆时，必须立即向调度室汇报，组织有关人员分析、论证后，制定可靠的安全技术措施进行处理。
(2)工作面两巷积水窝应配置足够排水能力的水泵，要求一台正常排水，一台备用。及时清挖积水窝，确保排水畅通，严格落实各项防治水措施。
第五章防水煤（岩）柱的计算与留设
根据《煤矿防治水规定》及《山东省朝阳矿业有限公司矿井初步设计》规定，依据断层落差的大小，在断层两侧留设煤柱，落差大于50米的断层两侧各留设50米；落差在30～50米的断层两侧各留设30米；落差在20～30米的断层两侧各留20米；落差小于20米的不留设煤柱。
弘利煤矿东采区设计说明书 前言 国际煤焦化有限责任公司弘利煤矿位于阿克地区拜城县城北24km处。距阿克市163km，距库车县城116km，距南疆铁路库车站110km，矿井有柏油路与拜城县城直接相连，交通便利。 国际煤焦化有限责任公司弘利煤矿为煤炭工业结构调整“十五”规划9万吨/年生产能力改扩建矿井，2005年1月矿井委托煤炭设计研究院有限责任公司编制完成了初步设计、安全专篇，并通过专家审查。目前矿井已通过验收，为证照齐全的合法生产矿井。 矿井采用混合斜井开拓，目前矿井生产水平为一水平，井底水平标高为+1915m，生产采区为中央采区，共布置有两条井筒，即混合斜井和中央采区回风斜井。混合斜井采用单钩串车提升，主要承担煤炭、矸石提升、运送设备、材料和人员任务，作矿井进风井，并兼作矿井一个安全出口。中央采区回风斜井作矿井回风井，并兼作矿井一个安全出口。目前矿井各大生产系统完善，中央采区即将回采完毕，为保证矿井采掘接续，决定委托有资质的单位编制东采区设计。 受国际煤焦化有限责任公司弘利煤矿委托，我院承担该矿东采区设计的编制工作，严格按照《煤矿安全规程》、《煤炭工业小型矿井设计规定》及相关法律法律要求进行本次采区设计。设计要求矿井合理安排东采区工程施工进度，以保证采区接续要求；中央采区回采完毕后，东采区方可进行回采，严禁矿井两个采区同时生产，严禁矿井超通风能力生产。
一、编制设计的依据 1、维吾尔自治区地质矿产局第八地质大队2002年6月编制的《拜城县温巴什煤矿东竖井生产地质报告》及国土资源厅新国土资储认[2002]116号对该报告矿产资源储量认定书、维吾尔自治区矿产资源储量评审中心新国土资储评审[2002]060号对该报告评审意见书； 2、维吾尔自治区矿产资源储量评审中心2005年1月18日对《拜城县温巴什煤矿东竖井生产地质报告》资源储量重新分割的说明； 3、《国际煤焦化有限责任公司弘利煤矿改扩建初步设计（代可研）》、《安全专篇》、《设计变更》； 4、煤炭科学研究总院分院2007年8月编制完成的《国际煤焦化有限责任公司弘利煤矿开采煤层瓦斯抽放设计》； 5、维吾尔自治区国土资源厅下发的采矿许可证； 6、《煤矿安全规程》、《煤炭工业小型煤矿设计规定》； 7、现场收集的有关资料。 二、设计的指导思想 1、认真贯彻执行国家安全生产的方针，提高矿井机械化开采水平，改善井下工人的工作环境，降低工人的劳动强度。 2、为保障煤矿的安全生产和煤矿职工的人身安全，减少煤矿安全事故的发生，设计针对井下煤层开采条件及不安全因素，采取有效的防治措施。 3、依靠科技进步，积极推广各项行之有效的先进技术和经验。 4、贯彻改革精神，在公共设施方面，本着高能低耗，有利生产，方便生活，环保的原则。 5、优化井下开拓布署，减少井巷工程量，多做煤巷，少做岩巷。力求低投入高产出。 6、尽量利用矿井现有生产、生活系统及设施。
**工业高等专科学校毕业设计****煤矿首采区开采设计 作者：*** 系别： 专业班级： 指导教师： 完成日期：
目录 前言 (2) 第一章概述 (3) 第一节矿井自然状况及资源条件 (4) 第二节矿井设计及生产概况 (7) 第二章采区概况及地质特征 (10) 第一节采区概况 (10) 第二节采区地质情况 (10) 第三节采区煤层特征及储量 (12) 第四节采区水文地质情况 (13) 第三章采区设计方案 (16) 第一节采区设计方案 (16) 第二节采区巷道布置 (16) 第四章采区开拓 (19) 第一节采区生产能力、服务年限及采区工作面个数 (19) 第二节采区准备与回采 (19) 第五章采区各生产系统及主要设备 (25) 第一节采区运输与提升系统 (25) 第二节采区通风与降温系统 (32) 第三节采区排水系统 (37) 第四节采区供水、注浆及压风、注氮系统 (39) 第五节采区供电系统 (49) 第六节采区监测监控与通信 (51) 第七节避灾路线 (53) 第六章采区主要技术经济指标 (54) 第七章采区主要安全技术措施 (55) 第八章采区矿压及冲击地压观测设计方案 (60) 第九章劳动定员及劳动生产率 (64) 第一节劳动定员 (64) 第二节劳动生产率 (68)
前言 ****煤矿西约30km处，行政区划属新疆维吾尔自治区**县**镇管辖，是设计年产120万吨的大型现代化矿井，矿井与2009年9月1日动工建设，预计2011年9月1日正式投产，建设工期24个月。井田内含有可采煤层一层，即A1煤层，A1煤层平均厚度，南北走向，矿井共分两个水平，六个采区，即+1200m水平和+750m水平， 11、12、13、14、21、23采区，11采区是矿井首采区，首采区分南、北翼生产，片盘斜井开拓，主斜井、副斜井、回风斜井均可作为首采区内的三条上山使用，系统简单，投产快。 一、设计基础资料及依据 1、**煤矿首采区地质说明书及附图。 2、**煤矿勘探地质报告及三维地震地质报告。 3、**煤矿初步设计。 4、《煤炭工业矿井设计规范》、《煤矿安全规程》等国家有关煤矿设计和建设的规程规范文件。 二、设计指导思想 结合**煤矿周边现有煤矿的生产状况，在对矿井现有资料充分调研的基础上,并结合实际地质情况,采用行之有效的新技术、新工艺、新设备，力求实现采区高产、高效，体现良好的经济效益，为矿井将来稳定高产高效打好基础。
一、采区防突专项设计 （一）采区瓦斯地质概况 1. 地质构造及煤层赋存情况 煤层赋存条件及其稳定性、煤的结构类型及工业分析、煤的坚固性系数、煤层围岩性质及厚度、水平（采区）煤层（附综合柱状图说明）、可采储量、地质构造类型及特征、断层与火成岩分布、水文地质情况。 2. 瓦斯赋存情况 分煤层瓦斯含量及瓦斯成分、瓦斯压力、瓦斯放散初速度等原始参数、钻孔穿过煤层时的瓦斯涌出动力现象、邻近区域瓦斯地质情况。 （二）采区设计说明 1. 采区巷道布置 2. 采区供电、运输、行人等生产系统 3. 煤层开采顺序、采煤工艺、工作面接替顺序等 （三）通风系统说明 通风系统必须独立可靠。 （四）防突设施（设备）设置 （五）防突设计 1. 区域综合防突设计 （1）区域预测情况 说明区域预测（开拓前预测）的方法、临界值及区域划分结果等。 （2）区域防突措施 ①开采保护层 保护层的选择、沿走向及倾斜的保护范围及抽采被保护层瓦斯的方式等。 ②预抽煤层瓦斯 预抽煤层瓦斯的方式选择、钻孔控制范围、钻孔参数设计、封孔要求等。
（3）确定区域效果检验的方法 开采保护层、预抽煤层瓦斯的效果检验方法的选取，临界值的确定，检验区域内钻孔分布设计。 （4）确定区域验证的方法 石门揭煤、煤巷掘进工作面和采煤工作面进行区域验证的方法的选取及临界值的确定。 2. 局部综合防突设计 （1）确定工作面预测方法 采用的临界值、最小预测超前距等。 （2）工作面防突措施工程设计 石门和立井、斜井揭穿突出煤层的专项防突设计、煤巷掘进和采煤工作面的专项防突设计。 （3）确定工作面效果检验方法石门及其他揭煤工作面、煤巷掘进工作面、采煤工作面防突措施效果检验方法的选取及钻孔的布置及临界值的确定。 （4）安全防护措施 采区避难所设置、反向风门、挡栏、远距离爆破措施、压风自救系统等。 3. 首采面防突工程量 主要通风系统、瓦斯治理巷道工程量，各类钻孔工程量等。 （六）监控系统、传感器设置 （七）抽采系统设计（抽采系统、瓦斯计量安设） （八）附图 1. 瓦斯地质图 2. 采区巷道布置平、剖面图 标明瓦斯治理巷道，并要反映钻场、钻孔布置参数等。
吕沟煤矿采区设计说 明
河南煤化集团 河南永锦能源有限公司吕沟矿 81采区设计说明书 编制人：曹远锋 总工程师：赵少亭 矿长：郭金旺
吕沟矿81采区设计审批审批意见
目录 第一章设计依据 (1) 第二章矿井概况 (2) 1、矿井现生产采区情况 2、新采区、新水平情况 3、开采81采区的必要性 第三章 81采区概况 (3) 第一节采区位置及范围、储量 (3) 1、采区位置及范围 2、地面情况及受生产影响程度 3、采区储量 第二节地质勘探情况 (4) 第三节地层及标志层 (4) 1、地层 2、主要标志层 第四节地质构造 (3) 第五节水文地质特征及充水因素 (3) 1、81采区水文特征 2、81采区主要充水因素 第六节煤层赋存特征 (6) 1、煤层赋存特征 2、瓦斯 3、煤尘 4、煤层自燃 5、地温 第七节地表特征 (7) 第八节煤质 (7) 第九节采区存在问题及建议 (7) 第四章采区设计方案的确定 (7) 第一节方案的提出、确定 (7)
1、设计方案 2、方案对比与确定 第二节设计方案 (13) １、设计原则 2、巷道布置 3、主要巷道设计 第三节工程量、工期及初期投入预算 (17) 1、工程量 2、工期 3、初期投入预算 第五章采煤方法及工艺、设计能力、服务年限 (16) 1、采煤方法 2、采煤工艺 3、采区设计能力 第六章采区安全生产系统 (19) 第一节主运输系统 (19) 1、主运输路线 2、采区运煤设备选型： 第二节辅助运输系统 (24) 1、巷道原始参数 2、基本参数选择： 3、选型计算 第三节排水系统 (25) 第四节通风系统 (25) 1、矿井通风现状 2、通风线路、风量配备 3、81采区通风容易时期 4、81采区通风困难时期 第五节供电系统 (37) 1、采区基本情况
萍乡市青山朝阳煤矿东441采区设计说明书 编制：廖水萍 总工程师：邹元江 矿长：邱灿群 编制日期：2017年3月
目录 第一章采区概况与地址特征 (3) 第一节采区概况 (3) 第二节采区煤层及其顶底板特征 (3) 第三节采区地质构造 (4) 第四节煤质、瓦斯、煤尘 (4) 第五节水文地质条件 (5) 第六节采区储量计算 (6) 第二章采区生产能力及服务年限 (7) 第一节矿井工作制度 (7) 第二节采区生产能力及服务年限 (7) 第三章采煤方法及采区参数的确定 (8) 第一节采煤方法选择 (8) 第二节采区参数的确定 (9) 第四章采区巷道布置 (10) 第一节采区巷道布置初选及可行性方案确定 (10) 第二节采区工作面配备及生产能力验算 (11) 第五章采区运输系统 (12) 第一节采区运输系统 (12) 第二节通风系统 (12) 第三节供电系统 (14) 第四节排水系统 (14) 第六章安全技术措施 (15) 第七章采区技术经济指标 (17)
第一章 采区概况与地址特征 第一节采区概况 采区位置与邻近关系 本采区位于-240m（四水平）顶板运输大巷以东穿层石门处，西起本矿老塘边界，东至保安煤柱线，上至-200m（老四层）老塘区边界，下至-240水平（煤层大巷底板）。本采区走向长72米，倾向长40米。开采四煤层，煤层走向NE，倾向SE，倾角70°，采区四邻关系：采区西翼为本矿回采区，再其上（-75）为长旺煤矿已采区。东翼为铁路保安煤柱，-72以上为已采区，下部为未开拓区。采区地面状况： 地面为山岭地带，植被茂盛，地面标高+105至+150m,采区以东50米处有萍乡西站至青山矿铁路专用线，由东向西穿过，紧挨专用线，（位于柑子坡东段）有一小河由西向东南流入萍水河。 第二节采区煤层及其顶底板特征 一、煤层 采区主采四煤层，煤层黑色半亮型、半金属光泽、硬度中等，块煤断口呈阶梯状断口，并见呈丝状原生构造，煤层结构较简单，主要夹1-3层0.10~0.35米粉砂岩或泥岩夹矸，局部可见含菱铁质砂岩夹矸，厚0.15~0.25米，夹矸多呈层状分布，有时透镜状，连续性不强。
煤矿矿井初步、采区设计 一、设计原则 ㈠遵循国家发布的与煤矿建设项目有关的政策、规程、规。 ㈡遵循上一阶段设计中所确定的主要技术原则及标准。 ㈢提高设计水平，保证设计质量。使设计的矿井实现技术先进，经济合理，安全可靠。 二、设计的主要依据 ㈠已批准的煤矿矿井地质报告。 ㈡国家有关煤炭工业的技术政策、规程和规等。 ㈢其他有关支撑性文件及材料，如采掘工程平面图，煤层自燃倾向性、煤尘爆炸危险性、瓦斯等级鉴定报告等。 三、设计的主要程序及步骤 ㈠煤矿矿井设计的主要程序 可行性研究报告→项目申请报告→初步设计及安全专篇（其他专项设计，如瓦斯抽采工程初步设计、防治煤与瓦斯突出专项设计）→施工图设计。 ㈡煤矿矿井设计的主要步骤
1、学习有关煤矿生产、建设的政策法规，收集有关地质和开采技术资料，掌握上级管理部门对设计的具体规定。 2、明确设计任务，掌握设计依据。 3、深入现场，调查研究。 4、研究方案，编制设计。 四、初步、采区设计的主要容 初步、采区设计的主要容分为说明书、图纸、设备清册及概算书。 按照煤矿安全监察局、省煤炭工业局下发的《省小型煤矿（井工、露天）初步设计及初步设计安全专篇编制指导意见（试行）》、《煤炭工业五项设计编制容》及《煤炭工业矿井工程建设项目设计文件编制标准》（GB/T50554-2010）等的要求，说明书主要容为前言、井田概况及地质特征、井田开拓、大巷运输、采区布置及装备、矿井通风、矿井主要设备、地面生产系统、地面运输、总平面布置及防洪排涝、电气及通信、地面建筑、给排水、采暖及供热、节能减排、职业安全卫生、环境保护与水土保持、建井工期、技术经济等18个章节。 图纸主要分为采用及新制图，其中新制的图纸主要有矿井开拓方式平剖面图、采区布置及主要机械设备布置平剖面图、巷道断面图册、矿井通风系统网络图、矿井反风系统图、工业场地总平面布置平面图、地面生产系统布置平面图、矿井地面总布置平面图、井下消防及防尘洒水平面图、通信系统图、井上下供电系统图、传感器布置平面图、监测监控系统平面图、井下压风管路系统图、矿井运输线路系统图等。
目录 1. 采区概况及地质特征 (1) 1.1采区概况 (1) 1.2采区地质概况 (1) 2. 采区储量及服务年限 (2) 2.1储量 (2) 2.2采区生产能力及服务年限 (2) 3.采区巷道布置与采煤方法的选择 (3) 3.1采准巷道布置方案的提出 (3) 3.2采准巷道布置方案比较 (3) 4、采煤方法及回采工艺 (5) 4.1采煤方法 (5) 4.2回采工艺 (6) 5、采区生产系统和主要机械设备选型 (8) 5.1、液压支架 (8) 5.2、采煤机 (8) 5.3、刮板输送 (8) 5.4、转载机 (9) 5.5、破碎机 (9) 5.6、可伸缩胶带输送机 (9) 5.7、乳化液泵 (9) 5.8、回柱绞车 (10) 5.9、水泵 (10) 5.10、移动变电站 (10) 6、通风与安全 (10) 6.1、回采工作面所需风量计算 (10) 6.2、掘进工作面所需风量计算 (11) 6.3、硐室所需风量的计算 (12)
6.4、采区总需风量 (12) 7、巷道断面的选择 (14) 7.1、煤层运煤平巷 (14) 7.2、煤层运料平巷 (15) 7.3、阶段运输斜巷 (15) 7.4、阶段回风斜巷 (16) 7.5、采区煤仓 (17) 8、采区生产系统 (18) 9、采区的主要经济指标及劳动组织表 (19)
1.带区概况及地质特征 1.1采区概况 本带区为某矿的一个接替采区，采区走向长1520m，倾斜长度980m，其面积为2430000m2。 该带区东以井筒煤柱为界，西以平安二号断层为界，上部水平是+420m，下部水平为+300m。 1.2采区地质概况 1.2.1地质构造 地质构造简单，无褶曲、断层和火层岩侵入。煤层顶底板岩性稳定。该带区的煤层平均倾角为6°，为进水平煤层。 1.2.2煤层 本采区可采煤层为两层煤，第一层煤厚4.3米，顶板为砾页岩，底板为砂页岩；第二层煤厚4.2米,顶板为页岩，底板为中砂岩。两层煤均属于厚煤层，煤层在井田范围内是比较稳定的，变化较小，规律性强。如图：
采区设计编制的内容，包括采区设计说明书，采区设计图纸。 一、采区设计说明书 (1)采区设计说明书应说明：采区位置、境界、开采范围及与邻近采区的关系；可采煤层埋藏的最大垂深，有无小煤窑和采空区积水；与邻近采区有无压茬关系等。 (2)采区所采煤层的赋存情况(走向、倾斜、倾角及其变化规律、煤层厚度、层数、层间距离、夹矸层厚度及其分布，顶底板的岩石性质及其厚度等)及煤质。 瓦斯涌出情况及其变化规律，瓦斯涌出量及确定依据；煤尘爆炸性，煤层自然发火性及其发火期；地温情况等。 水文地质：井上、下水文地质条件；含水层、隔水层特征及发育情况变化规律；矿井突水情况、静止水位和含水层水位变化；断层导水性；现生产区域最大及正常涌水量，邻近采区周围小窑涌水和积水情况等。 煤层及其顶底板的物理、力学性质等。 说明对地质资料进行审查的结果，包括资料的可靠性及存在的问题。 (3)确定采区生产能力，计算采区储量(工业储量、可采储量)和高级储量所占的比例，计算采区服务年限并确定同时生产的工作面数目。 (4)确定采区准备方式。区段和工作面划分、开采顺序，采掘工作面安排及其生产系统(包括运煤、运料、通风、供电、排水、压气、充填和灌浆等)的确定。当有几个不同的采区巷道准备方案可供选择时，应该进行技术经济分析比较，择优选用。 (5)选择采煤方法和采掘工作面的机械装备。 (6)进行采区所需机电设备的选型计算，确定所需设备型号及数量，采区信号、通讯与照明等。 (7)洒水、掘进供水、压气、充填和灌浆等管道的选择及其布置。 (8)采区风量的计算与分配。 (9)安全技术及组织措施：对预防水、火、瓦斯、煤尘、穿过较大断层等地质复杂地区提出原则意见，指导编制采煤与掘进工作面作业规程编制，并在施工中加以贯彻落实。 (10)计算采区巷道掘进工程量。 (11)编制采区设计的主要技术经济指标：采区走向长度和倾斜长度、区段数目、可采煤层数目及煤层总厚度、煤层倾角、煤的容重、采煤方法、主采煤层顶板管理方法、采区工业储量和可采储量、机械化程度、采区生产能力、采区服务年限、采区采出率和掘进率，巷道总工程量、投产前的工程量。 二、采区设计图纸 设计图纸一般包括： 地质柱状图、采区井上下对照图、煤层底板等高线图、储量计算图及剖面图等应进行复印，作为采区设计的一部分。此外，还须有： (1)采区巷道布置平面及剖面图(比例：1：1 000或1：2 000)； (2)采区采掘机械配备平面图(比例：1：1 000或1：2 000)；
安源煤矿四水平425、325采区设计说 明
关于上报《安源煤矿四水平4215、3215采区 设计说明书》的报告 萍乡矿业集团公司： 《安源煤矿四水平4215、3215采区设计说明书》已编制完毕，现将文字说明书及其有关图件随文上报，请审批。 特此报告 附件： 1、安源煤矿四水平4215、3215采区设计说明书一份 2、四水平4215采区方案Ⅰ设计图 1：1000 3、四水平3215采区方案设计图 1：1000 4、四水平4215采区方案Ⅱ设计图 1：1000 5、四水平4215、3215采区井上下对照图1：2000 6、四水平4215、3215采区压茬关系平面图 1：2000 7、四水平3215采区3215、3214下山皮带道剖面图1：1000 8、四水平4215、3215采区3213探峒剖面图 1：1000 9、四水平4215、3215采区A线剖面图 1：1000
10、四水平4215、3215采区3219剖面图 1：1000 11、四水平4215、3215采区综合柱状图 1：200 12、四水平4215、3215采区水文地质图 1：5000
主题词：采区设计说明书报告 抄报：萍乡矿业集团公司 抄送：集团公司生产处、安全局。 安源煤矿办公室 2009年8月日印发 安源煤矿四水平4215、3215采区 设 计 说 明 书
矿长：谭湘赣 总工程师：周建祥 生产科长：邓应科 地质负责：陈文光 通风区长：方优胜 审核：何金 编制：胡德萍 日期：2009年7月 目录 一、四水平4215采区概况及地质情况一、四水平3215采区概况及地质情况 三、采煤方法及循环方式 四、采区生产能力 五、采区巷道布置 六、采区生产系统 七、主要安全技术措施 八、存在的问题及建议 九、采区主要经济技术指标
第一章矿井基本情况 恒达煤矿矿井由原煤炭部兖州煤矿设计研究院设计，设计年生产能力为150万t，2002年省煤炭局核定年生产能力为240万t，系一对机械化程度较高的大型矿井。 矿井为立井开拓方式，设计两个水平开拓,第一水平（即目前开采水平）标高为—320m，第二水平标高为—450m。 矿井一水平原设计共划分11个采区，其中北翼6个，分别为：北二、北四、北六、北八、北十、北十二采区；南翼5个,分别为:南一、南三、南五、南七、南九采区。后来由于井田边界和采区重新划分,北四采区划归北八采区开采,北六采区大部分划给柴里井田，只保留小部分。另外，北十、北十二采区3煤因其埋藏较深，利用一水平开拓很不经济，在进行二水平开拓延深方案设计时，将其划归二水平开采,这样一水平现在只剩8个采区。 一水平主采3 上、3 下 煤层,均为近水平中厚及厚煤层，可采总厚度7m左右，采用单一 长壁全部垮落采煤法，有综采和高档普采两种采煤工艺。 矿井于1988年9月28日移交生产管理并试生产，1989年6月24日正式投产，先后动用了南一、北二、南三、北八、南七共5个采区，其中2004年内有南一、北二、南三3个采区开采结束，北八、南七成为矿井的主采区。两个主采区中，南七采区由于实际揭露的地质情况要远远复杂于采区设计时提交的地质报告，采区的可采储量大为减少，也影响了正规综采工作面的布置，降低了采区的生产能力，对矿井的生产能力也产生一定的影响，
现正在开拓其接替采区—
南九采区;而北八采区现已开采5年，正规工作面已不多，大部分储量为柴里村和大屯村下压煤,为保证矿井的稳产高产和南北翼的均衡生产，北翼应尽早为北八采区开拓新的接续采区，为此我们拟设计北六采区。 第二章采区概况 一、采区位置 1、地面位置： 2、井下位置:北六采区位于—320m水平北大巷的西侧，北二和北八采区的西部,南三采区的北部，为矿井西部边缘采区. 二、采区边界及面积 北六采区南部与南三采区相接,东部和北部以王庄断层与北二采区和北八采区为界，西部以高庙断层与柴里井田相邻。采区南北走向长2160m，东西倾斜宽120～560m，面积1.02km2。 三、开采范围 本设计只开采3 上、3 下 煤层，其它煤层不作考虑.3 上 煤层埋深在301。74~347.09m之 间，标高为—262。16~—309.9m；3 下 煤层埋深在320。6～352。72m之间，标高为-281。02～—315。53m。
山西临县华烨煤业有限公司 一采区开采设计说明书 编制：段晓东 审核：郝小军 总工程师：张军田 矿长：杜秀峰 新民（集团）华烨煤业有限公司地测部 2011年1月
目录 第一章矿井基本情况 (1) 第二章采区概况 (1) 第三章采区地质特征 (2) 第四章采区开采 (2) 第一节采区准备方式 (2) 第二节采区巷道布置 (3) 第三节开采顺序 (3) 第四节巷道布置方案的比较与选择............................... 错误!未定义书签。 第五节生产系统 (3) 第六节采区储量、采煤方法、机械装备及采区参数 (5) 第五章采区辅助运输设计 (12) 第六章“一通三防”设计 (13) 第一节通风设计 (13) 第二节防灭火设计 (15) 第三节防瓦斯设计 (17) 第四节防尘设计 (19) 第七章防排水设计 (21) 第八章液压系统设计（液压泵站流量计算和选型） (21) 第九章技术经济指标 (24) 第十章注意事项 (1)
第一章矿井基本情况 山西临县华烨煤业有限公司设计年生产能力为120万t/a，是一座机械化升级改造的中型矿井。 矿井由源通煤炭设计研究院设计，年月开始120万吨基本建设，目前已进入矿建期阶段，并计划于2013年月底进行联合试运转。 矿井开拓方式为混合开拓，设计两个水平，水平标高分别为+605m和502m。 根据源通煤炭设计研究院初步设计（修改版）》（2011年1月），本设计暂定开采煤2.4.5.8.9五个主采煤层。 按照规划，由于二采区内4号煤经开采剩余储量不多，矿井投产后将主要集中在一采区开采，一采区4号煤为矿井首采区，也是主采区；而二采区只作为矿井的备用采区，在矿井生产后期进行开采。 第二章采区概况 一、采区位置及地面概况 1、地面位置： 临县华烨煤业有限公司位于临县林家坪镇滴水局村南，北距临县县城57km，行政区划属临县高家山乡管辖，其地理坐标为北纬37°38′05″—37°40 ′07″，东经110°52′11″—110°54′27″。 2、地形地势： 井田位于吕梁山区，为典型的黄土高原地貌，地表切割强烈，沟谷纵横，梁峁绵延，地形十分复杂。总的地势为东高西低，地形最高点位于井田东部高家山村北山梁，标高1074.81m，地形最低点为西北边界处沟谷，
采矿工程专业 课程设计说明书 题目：上湾煤矿东二采区设计（199万t/a） 姓名：张志伟张昌盛 班级：采矿06-1班 学号：0601010110 0601010111
指导教师：陈刚 设计时间：2009年11月22日至2009年12月28日
目录 第1章采区地质情况 (4) 1.1 采区概况 (4) 1.2 采区地质特征 (4) 1.2.1 采区范围内的地质情况 (4) 1.2.2 水文地质及其矿井突水与瓦斯 (4) 第2章采区储量与生产能力 (5) 2.1 采区储量 (5) 2.1.1 储量计算: (5) 2.2 采区生产能力 (5) 2.2.1 采煤工作面年生产能力 (5) 2.2.2 采区生产能力 (5) 2.3 采区服务年限 (6) 第3章采区方案设计 (7) 3.1 采煤方法的选择 (7) 3.2 采区巷道布置 (7) 3.2.1 采区走向长度 (7) 3.2.2 区段长和区段数目 (7) 3.2.3 采区形式 (7) 3.2.4 采区上山的布置 (7) 3.2.5 采区内煤层开采顺序 (8) 3.3 巷道断面设计 (9) 3.3.1 巷道断面设计应满足的条件 (9) 3.3.2 巷道断面的选择 (9) 3.3.3 巷道断面尺寸的确定 (9) 第4章回采工艺 (13) 4.1 落煤 (13) 4.1.1 落煤方法 (13) 4.1.2 采煤机主要技术特征 (13) 4.1.3 采煤机进刀方式 (13) 4.1.4 采煤机割煤方式 (14) 4.1.5 选择和决定回采过程中使用的机械设备 (14) 4.2 支护 (14) 4.2.1 支架选型及规格的确定 (14) 4.2.2 工作面支架布置方式 (16) 4.3 采空区处理方法 (16) 4.3.1 确定采空区处理方法 (16) 4.3.2 确定控顶距及放顶距，以及特种支架形式 (16) 4.4 采煤工艺 (17) 4.4.1 采煤机工作面生产能力： (17) 4.5 生产技术管理 (17) 4.5.1 作业形式 (17)
第一章矿井概况 一、矿井隶属关系及建设情况 山东省朝阳矿业有限公司，隶属于山东中泰煤业集团公司，于2002年5月开始建设，2004年12月联合试运转，转入试生产，2006年2月正式投产。矿井 设计生产能力45万吨/年，2008年核定生产能力72万吨/年。现开采3 下煤、12 下 煤，16煤未开拓。 二、矿区位置及交通 1、矿区位置及范围 朝阳煤矿位于山东省滕州市西北部滨湖镇，行政区划隶属于滕州市滨湖镇管辖。2002年7月国土资源厅颁发采矿许可证圈定井田范围，东西长约12 km、南北宽约1.5 km，面积17.2482 km2。其地理座标为： 东经：116°50′46″～116°57′42″ 北纬：35°05′22″～35°08′57″ 2、交通 本区东有京沪铁路及京福高速公路，区内岗头港为井田及周边地区出入京杭大运河的主要码头。井田东侧有济（宁）～微（山）公路和两条县级公路，西侧有京杭大运河，北达济宁，南通苏、沪、杭，南部有滕州港及留庄港两个航运码头，水陆交通甚为方便。 3、井田位置 朝阳井田位于滕县煤田北部，北边界为凫山断层，南部以北徐楼断层和奎子断层与北徐楼煤矿相邻。 三、矿井储量情况 截止到2014年底，朝阳煤矿共保有资源储量3487..2万吨，其中：可采储量（111）648.6万吨；预可采储量（122）250.7万吨；探明的（可研）经济基础储量（111b）843万吨；经济基础储量（122b）307.6万吨；探明的内蕴经济资源量（331）235.6万吨；控制的内蕴经济资源量（332）50.4万吨；推断的内蕴经济 资源量（333）2050.5万吨。其中3 下煤可采储量300.5万吨；12 下 煤可采储量249.2 万吨；16煤可采储量339.1万吨。

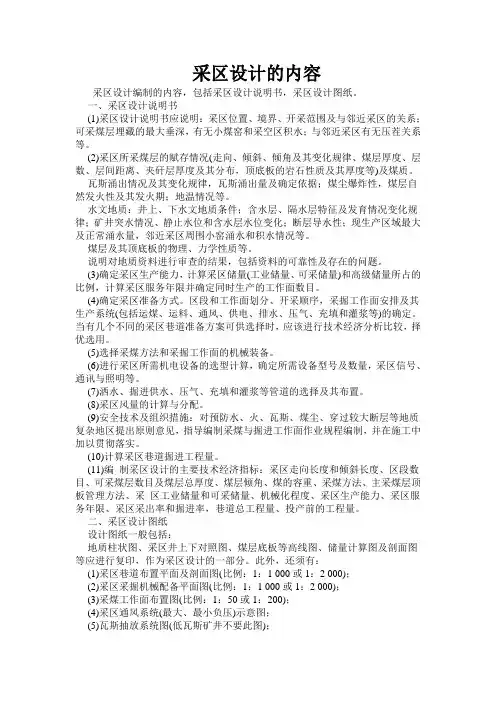

采区设计的内容 采区设计编制的内容包括采区设计说明书和采区设计图纸两大部分。 第一部分采区设计说明书 第一章采区概况 ①采区位置、境界、开采范围及与邻近采区的关系； ②可采煤层埋藏的最大垂深，有无小煤窑和采空区积水； ③与邻近采区有无压茬关系等。 第二章采区地质特征 ①赋存情况：走向、倾向、倾角及其变化规律、煤层厚度、层数、层间距离、夹矸层厚度及其分布，顶底板的岩石性质及其厚度等。 ②煤质； ③瓦斯涌出情况及其变化规律，瓦斯涌出量及其确定依据；煤层爆炸性，煤层自然发火性及其发火期；地温情况等。 ④水文地质：井上下水文地质条件；含水层、隔水层特征及其发育情况变化规律；矿井突水情况、静止水位和含水层水位变化；断层倒水性；现生产区域最大和正常涌水量，邻近采区周围小窑涌水和积水情况等； ⑤煤层及其顶底板的物理、力学性质等； ⑥说明对地质资料进行审查的结果，包括资料的可靠性及存在的问题。 第三章采区储量和生产能力 确定采区生产能力，计算采区储量（工业储量、可采储量）和高级储量所占的比列，计算采区服务年限并确定同时生产的工作面数目。 第四章采区设计 确定采区的准备方式。区段和工作面划分、开采顺序，采掘工作面安排、选择采煤方法、回采工艺和采掘工作面的机械设备。当有几个不同的采区准备方案可供选择时，应该进行技术经济分析比较，择优选用。 第五章采区生产系统 1、采区运输系统 2、采区供电系统 3、采区排水系统 4、采区通风系统：采区风量的计算与分配。 第六章采区施工设计 1、采区运输大巷设计 2、采区皮带下上设计 3、采区材料下山设计 4、采区回采工作面运输顺槽回风顺槽掘进设计 第七章安全生产六大系统设计 1、井下紧急避险系统 2、监控监测系统 3、人员定位系统 4、供水施救系统 5、压风自救系统 6、通讯联络系统 第八章安全技术及组织措施
