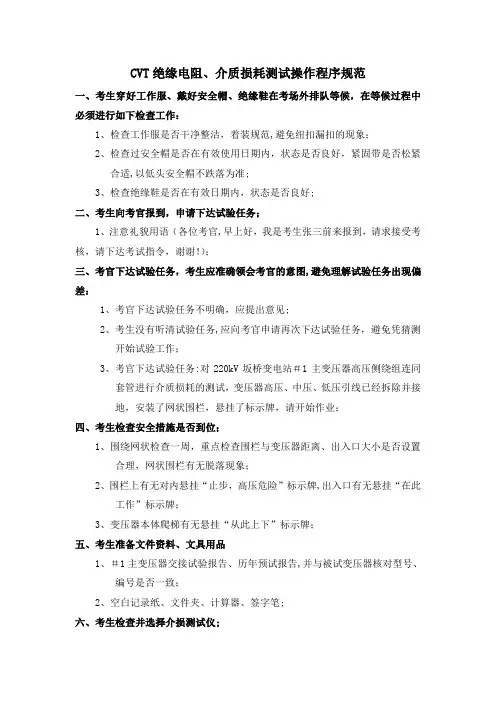

CVT绝缘电阻、介质损耗测试操作程序规范
一、考生穿好工作服、戴好安全帽、绝缘鞋在考场外排队等候，在等候过程中必须进行如下检查工作：
1、检查工作服是否干净整洁，着装规范，避免纽扣漏扣的现象；
2、检查过安全帽是否在有效使用日期内，状态是否良好，紧固带是否松紧
合适，以低头安全帽不跌落为准；
3、检查绝缘鞋是否在有效日期内，状态是否良好；
二、考生向考官报到，申请下达试验任务；
1、注意礼貌用语（各位考官，早上好，我是考生张三前来报到，请求接受考核，请下达考试指令，谢谢！）；
三、考官下达试验任务，考生应准确领会考官的意图，避免理解试验任务出现偏差：
1、考官下达试验任务不明确，应提出意见；
2、考生没有听清试验任务，应向考官申请再次下达试验任务，避免凭猜测
开始试验工作；
3、考官下达试验任务：对220kV坂桥变电站#1主变压器高压侧绕组连同
套管进行介质损耗的测试，变压器高压、中压、低压引线已经拆除并接
地，安装了网状围栏，悬挂了标示牌，请开始作业；
四、考生检查安全措施是否到位；
1、围绕网状检查一周，重点检查围栏与变压器距离、出入口大小是否设置
合理，网状围栏有无脱落现象；
2、围栏上有无对内悬挂“止步，高压危险”标示牌，出入口有无悬挂“在
此工作”标示牌；
3、变压器本体爬梯有无悬挂“从此上下”标示牌；
五、考生准备文件资料、文具用品
1、#1主变压器交接试验报告、历年预试报告，并与被试变压器核对型号、
编号是否一致；
2、空白记录纸、文件夹、计算器、签字笔；
六、考生检查并选择介损测试仪；
1、检查介损仪铭牌参数是否满足测试要求，输出电压是否达到10kV，量
程、测试精度能否满足测试要求，检查过程中向考官通报检查结果；
2、检查介损仪是否在有效检定日期内，检查过程中向考官通报检查结果；
七、考生检查并选择放电棒；
1、检查放电棒长度是否合适，10kV的有效距离为0.7米，是否在有效期
内，线夹是否完好，用万用表检查放电线有无断路，检查过程中向考官通报检查结果；
八、考生检查并选择安全工器具；
1、检查绝缘手套是否检验合格并在有效期内，按照规范的方法将手套密封，
检查是否漏气，检查过程中向考官通报检查结果；
2、检查棉纱手套是否破损，检查过程中向考官通报检查结果；
3、检查绝缘胶垫有无破损，是否贴有检验合格证并在有效期内，检查过程
中向考官通报检查结果；
4、检查安全带及后备保护带有无破损，重点检查金具连接部位，是否是否
贴有检验合格证并在有效期内，检查过程中向考官通报检查结果；
5、检查绝缘绳是否潮湿破损，否贴有检验合格证并在有效期内，检查过程
中向考官通报检查结果；
6、检查接地线是否为专用接地线，是否是透明的，是否有装用的线夹，用
万用表检查接地线有无断线，检查过程中向考官通报检查结果；
九、考生检查并选择温度表、湿度表
1、检查温度表指示值是否正常，是否检验合格并在有效期内，检查过程中
向考官通报检查结果；
2、检查湿度表指示值是否正常，是否检验合格并在有效期内，检查过程中
向考官通报检查结果；
十、检查并选择测试线、测试夹
1、检查测试线的接头是否完整，用万用表测试引线内部是否有暗断现象，
检查过程中向考官通报检查结果，选用数量足够并合格的测试线；
2、检查测试夹是否与测试线接头匹配，是否完整，需用足够数量并合格的
测试夹；
十一、检查并选择电源拖盘
1、检查电源拖盘、插头有无损坏，用万用表检查有无暗断现象，检查过程
中向考官通报检查结果；
十二、试验装备进场
1、选择围栏内平坦的地方作为试验地点，装设好绝缘垫，将介损仪、绝缘
手套、棉纱手套、放电棒整齐放置在绝缘垫上；
2、从检修电源箱放置电源拖盘，接电前用万用表测试电源箱电压是否正常，
若正常应将电源线打接固定在检修电源箱上防止中途掉线，一切正常可将电源拖盘放置在试验地点临近绝缘垫放置，检查过程中向考官通报检查结果；
3、检查电源拖盘的漏电开关是否有效，用万用表检查输出电压是否正常，
检查过程中向考官通报检查结果；
4、装设接地线，选取变压器接地线作为地线连接点，用锉刀除去油漆和铁
锈，将接地线夹固定好，用万用表检查连接状态，将地线沿合适路径放置试验地点附近，检查过程中向考官通报检查结果；
5、将放电棒地线连接好，放置在绝缘垫上绝缘电阻表旁边备用；
6、将温度表、湿度表放置在变压器附近阴凉的地方，保持仪表水平；
7、将安全带放置绝缘垫旁，取用方便；
十三、填写记录纸相关内容
1、填写变电站名称、被试设备、运行编号、试验日期、天气情况、温度、
湿度、试验任务、开始时间、结束时间、工作负责人、试验人员；
2、抄写变压器设备铭牌参数；
3、将变压器上层油温记录在纸上；
4、读取温度表、湿度表的数据，记录在纸上；
十四、变压器绕组接线
1、带好棉纱手套，系好安全带后，携带足够数量的测试线、测试夹、绝缘
绳、电工胶布，从变压器爬梯登上变压器；
2、系好安全带、带好棉纱手套后沿高压侧A相套管攀爬到合适位置，对导
电杆接线柱进行清洁，用砂纸打磨接线部位，将测试线打结固定在端部
防止受力脱落，用测试夹将导线与接线柱连接牢固；按照这种方法连接
好B、C、O的接线，使高压绕组的四个端子处于短接状态，调整相互之
间的连接线长度合适，布局合理，保持与临近物体有足够的绝缘距离；
3、将介损测试线固定在高压侧O相导杆上，将测试线夹与导电杆连接好，
将介损测试线引致介损仪旁；
4、系好安全带、带好棉纱手套后按照第2步的方法依次将低压绕组端子a、
b、c短路接地，将中压绕组端子Am、Bm、Cm、Om短路接地；
十五、介质损耗测试
1、带上棉纱手套，将介损仪摆放在绝缘垫上，将仪器接地端子与接地线
连接牢固，将介损仪测试线与仪器正确连接；
3、通知其它工作人员离开变压器本体在安全区域等待，并告知准备进行
介损测试，确认所有人员已经全部离开变压器；
4、考生脱下棉纱手套，蹲在绝缘垫上，接通电源并开启开关，同时大声
呼唱“有电，高压危险”，待仪器初始化稳定后，选择合适的试验电压及测试模式，启动测试仪开始测量，待仪器显示试验结果时，记录电容值C 及介损值tanδ在纸上，同时将测试结果报知考官；
5、仪器放电完毕后，考生关闭测试仪高压开关、电源开关，拔出电源插
头；
6、用放电棒对被试绕组放电；
6、将测试数据进行初步分析，与交接报告、历次数据进行对比，若无异
常，准备结束试验。如果试验异常时应对接线、仪器等进行检查，查
找异常原因排除后重新试验；
7、在记录纸上填写所用的仪器铭牌参数，包括型号、厂家、出厂编号等
内容；
8、填写试验结束时间、本次试验结论、试验记录人员、记录时间；
十六、试验完毕
1、带好棉纱手套，解开介损仪试验接线并保持变压器高压侧绕组短路接地，
收拾好介损测试仪；
2、带好棉纱手套、安全带登上变压器顶部，系好安全带拆除高压绕组、中
压绕组、低压绕组端子试验接线，恢复初始接地线；
3、清理所有进场的试验用具，包括试验仪器、安全辅助工器具、接地线、
测试线、温度表、湿度表、绝缘垫、电源线；
十七、报告考官
1、注意礼貌用语（报告考官，考生张三按照您的要求已经完成作业任务，
试验数据合格，对设备及现场检查正常，请求结束工作，谢谢！）
十八、现场提问
主变压器讲义 一、系统（设备）概述 1、变压器的用途 变压器是借助于电磁感应，以相同的频率，在两个或更多的绕组之间变换交换电压或电流的一种静止电气设 备。 电力变压器在电力系统中，用以改变电压的主要电气设备，再从电力系统的角度来看，一个电力网将许多发电厂 和用户联在一起，分成主系统和若干个分系统。各个分系 统的电压并不一定相同，而主系统必须是统一的一种电压 等级，这也需要各种规格和容量的变压器来联接各个系统。 所以说电力变压器是电力系统中不可缺少的一种电气设 备。 2、变压器的分类 变压器有不同的使用条件、安装场所，有不同电压等级和容量级别，有不同的结构形式和冷却方式，所以应按不同原则进行分类。变压器分类方法见表1—1。 表1—1 电力变压器分类
A、按电源输出相数分1）、单相变压器； 2）、三相变压器； 3）、多相变压器； B、按冷却方式分 1）、干式（自冷）变压器；2）、油浸自冷变压器；
3）、油浸不冷或风冷变压器； 4）、氟化物（蒸发冷却）变压器。 C、按绕组结构分 1）、单绕组变压器； 2）、双绕组变压器； 3)、三绕组变压器； 4）、多绕组变压器。 D、按铁芯结构分 1）、心式铁心变压器； 2）、壳式铁心变压器； 3）、C型、T型及环形铁心变压器。 E、按防潮方式分 1）、开启式变压器； 2）、密封式变压器； 3）、全密式变压器。 F、按用途分 1）、电力变压器； 2）、电炉变压器； 3）、整流变压器； 4）、调压变压器； 5）、各种小型电源变压器； 6）、各种特殊用途变压器，如试验变压器、焊接变压器等。
G、按调压方式分 1）、无载调压变压器； 2）、有载调压变压器。 二、通用理论部分（或原理）介绍 利用电磁感应原理工作的，它由相互绝缘且匝数不等的两个绕组（构成电路）套装在由良好导磁性能材料叠成的铁心（构成磁路）上。两个绕组间只有磁的耦合而没有电的联系，其原理示意图如下图所示，其中绕组1接交流电源，这一侧称为一次侧，有关的物理量冠以下标1，如μ1、ｉ1等；绕组2接有负载，这一侧称为二次侧，有关的物理量冠以下2如μ2、ｉ2等。 根据电磁感应原理，变压器一、二次绕组中产生的感应电动势分别为： E1=4.44f1N1B m S×10-4 E2=4.44f2N2B m S×10-4
光纤损耗测试方法及其注意事项1 引言 由于应用和用户对带宽需求的进一步增加和光纤链路对满足高带宽方面的巨大优势，光纤的使用越来越多。无论是布线施工人员，还是网络维护人员，都有必要掌握光纤链路测试的技能。 2004年2月颁布的TIA/ TSB-140测试标准，旨在说明正确的光纤测试步骤。该标准建议了两级测试，分别为： Tier 1（一级），使用光缆损耗测试设备（OLTS）来测试光缆的损耗和长度，并依靠OLTS或者可视故障定位仪（VFL）验证极性； Tier 2（二级），包括一级的测试参数，还包括对已安装的光缆链路的OTDR追踪。? 根据TSB-140标准，对于一条光纤链路来说，一级测试主要包括两个参数：长度和损耗。事实上，早在标准ANSI/TIA/EIA-526-14A 和ANSI/TIA/EIA-526-7中，已经分别对多模和单模光纤链路的损耗测试，定义了三种测试方法（长度的测量，取决于仪表是否支持，如果仪表支持，在测试损耗的同时，长度同时也会测量）。为了方便，我们分别称为：方法A、方法B和方法C。TSB－140就是在这基础上发展而来，与此兼容。 那么这三种方法各有什么特点，怎么操作，应该在什么场合下使用呢？这正是本文要阐述的问题。另外，光纤链路的测试，不同于双绞线链路的测试，又有什么地方需要注意或者有什么原则可以遵循呢？这也是本文想与读者分享的内容。 2 如何测试光纤链路损耗 光纤链路损耗的测试，包含两大步骤：一是设置参考值（此时不接被测链路），二是实际测试（此时接被测链路）。 下面我们具体介绍一下标准中定义的三种测试损耗的方法（以双向测试为例）。 2.1 测试方法A
变压器绕组连同套管介质损耗试验 一、介质损耗得定义及意义 电介质就就是绝缘材料。当研究绝缘物质在电场作用下所发生得物理现象时,把绝缘物质称为电介质;而从材料得使用观点出发,在工程上把绝缘物质称为绝缘材料。既然绝缘材料不导电,怎么会有损失呢？我们确实总希望绝缘材料得绝缘电阻愈高愈好,即泄漏电流愈小愈好,但就是,世界上绝对不导电得物质就是没有得。任何绝缘材料在电压作用下,总会流过一定得电流,所以都有能量损耗。把在电压作用下电介质中产生得一切损耗称为介质损耗或介质损失。 如果电介质损耗很大,会使电介质温度升高,促使材料发生老化(发脆、分解等),如果介质温度不断上升,甚至会把电介质熔化、烧焦,丧失绝缘能力,导致热击穿,因此电介质损耗得大小就是衡量绝缘介质电性能得一项重要指标。 然而不同设备由于运行电压、结构尺寸等不同,不能通过介质损耗得大小来衡量对比设备好坏。因此引入了介质损耗因数tgδ(又称介质损失角正切值)得概念。 介质损耗因数得定义就是:被试品得有功功率比上被试品得无功功率所得数值。 介质损耗因数tgδ只与材料特性有关,与材料得尺寸、体积无关,便于不同设备之间进行比较。 当对一绝缘介质施加交流电压时,介质上将流过电容电流I1、吸收电流I2与电导电流I3,如图所示。其中反映吸收过程得吸收电流,又可分解为有功分量与无功分量两部分。电容电流与反映吸收过程得无功分量就是不消耗能量得,只有电导电流与吸收电流中得有功分量才消耗能量。 为了讨论问题方便,可进一步将等值电路简化为由纯电容与纯电阻组成得并联与串联电路。我们就采用它得并联电路来分析。 当绝缘物上加交流电压时,可以把介质瞧成为一个电阻与电容并联组成得等值电路,如图21(a)所示。根据等值电路可以作出电流与电压得相量图,如图2(b)所示。
FS3001抗干扰介质损耗测试仪 一、产品简介 FS3001抗干扰介质损耗测试仪用于现场抗干扰介损测量，或试验室精密介损测量。仪器为一体化结构，内置介损电桥、变频电源、试验变压器和标准电容器等。采用变频抗干扰和傅立叶变换数字滤波技术，全自动智能化测量，强干扰下测量数据非常稳定。测量结果由大屏幕液晶显示，自带微型打印机可打印输出。 二、产品别称 介损测试仪、抗干扰介损测试仪、全自动介损测试仪、异频介损测试仪、异频介质损耗测试仪、抗干扰介质损耗测试仪、全自动介质损耗测试仪 三、产品特征 1、变频抗干扰 采用变频抗干扰技术，在200%干扰下仍能准确测量，测试数据稳定，适合在现场做抗干扰介损试验。 2、高精度测量 采用数字波形分析和电桥自校准等技术，配合高精度三端标准电容器，实现高精度介损测量。 仪器所有量程输入电阻低于2Ω，消除了测量电缆附加电容的影响。 3、多级安全保护，确保人身和设备安全
高压保护：试品短路、击穿或高压电流波动，能以短路方式高速切断输出。 低压保护：误接380V、电源波动或突然断电，启动保护，不会引起过电压。 接地保护：仪器接地不良使外壳带危险电压时，启动接地保护。 C V T：高压电压和电流、低压电压和电流四个保护限，不会损坏设备；误选菜单不会输出激磁电压。CVT测量时无10kV高压输出。 防误操作：两级电源开关；电压、电流实时监示；多次按键确认；接线端子高/低压分明；缓速升压，可迅速降压，声光报警。 防“容升”：测量大容量试品时会出现电压抬高的“容升”效应，仪器能自动跟踪输出电压，保持试验电压恒定。 抗震性能：仪器采用独特抗震设计，可耐受强烈长途运输震动、颠簸而不会损坏。 高压电缆：为耐高压绝缘导线，可拖地使用。 四、技术指标 准确度：Cx: ±（读数×1%+1pF） tgδ: ±（读数×1%+0.00040） 抗干扰指标：变频抗干扰，在200%干扰下仍能达到上述准确度 电容量范围：内施高压：3pF～60000pF/10kV 60pF～1μF/0.5kV 外施高压：3pF～1.5μF/10kV 60pF～30μF/0.5kV 分辨率：最高0.001pF，4位有效数字 tgδ范围：不限，分辨率0.001%，电容、电感、电阻三种试品自动识别。 试验电流范围：10μA～1A 内施高压：设定电压范围：0.5～10kV 最大输出电流：200mA 升降压方式：连续平滑调节 试验频率：45、50、55单频 45/55Hz自动双变频 频率精度：±0.01Hz 外施高压：正接线时最大试验电流1A，工频或变频40-70Hz 反接线时最大试验电流10kV/1A，工频或变频40-70Hz CVT自激法低压输出：输出电压3～50V，输出电流3～30A
光纤传输损耗测试-实验报告
华侨大学工学院 实验报告 课程名称：光通信技术实验 实验项目名称：实验1 光纤传输损耗测试 学院：工学院 专业班级：13光电 姓名：林洋 学号：1395121026 指导教师：王达成
2016 年05 月日 预习报告 一、实验目的 1）了解光纤损耗的定义 2）了解截断法、插入法测量光纤的传输损耗 二、实验仪器 20MHz双踪示波器 万用表 光功率计 电话机 光纤跳线一组 光无源器件一套（连接器，光耦合器，光隔离器，波分复用器，光衰减器） 三、实验原理 αλ，其含义为单位长度光纤引起的光纤在波长λ处的衰减系数为()
光功率衰减，单位是dB/km 。当长度为L 时， 10()()lg (/)(0) P L dB km L P αλ=- （公式1.1） ITU-T G.650、G.651规定截断法为基准测量方法，背向散射法（OTDR 法）和插入法为替代测量方法。本实验采用插入法测量光纤的损耗。 （1）截断法：（破坏性测量方法） 截断法是一个直接利用衰减系数定义的测量方法。在不改变注入条件下，分别测出长光纤的输出功率2()P λ和剪断后约2m 长度短光纤的输出功率1()P λ，按定义计算出()αλ。该方法测试精度最高。 偏置电路 注入系统 光源 滤模器 包层模 剥除器 被测光纤 检测器 放大器电平测量 图1.1 截断法定波长衰减测试系统装置 （2）插入法 插入法原理上类似于截断法，只不过用带活接头的连接软线代替短纤进行参考测量，计算在预先相互连接的注入系统和接受系统之间（参考条件）由于插入被测光纤引起的功率损耗。显然，功率 1 P 、 2 P 的测量 没有截断法直接，而且由于连接的损耗会给测量带来误差，精度比截断法差一些。所以该方法不适用于光纤光缆制造长度衰减的测量。但由于它具有非破坏性不需剪断和操作简便的优点，用该方法做成的便携式仪表，非常适用于中继段长总衰减的测量。图1.2示出了两种参考条件下的测试原理框图。
电力变压器试验项目及标准说明 1 绝缘油试验或SF6气体试验; 2 测量绕组连同套管的直流电阻; 3 检查所有分接头的电压比; 4 检查变压器的三相接线组别和单相变压器引出线的极性; 5 测量与铁心绝缘的各紧固件(连接片可拆开者)及铁心(有外引接地线的)绝缘电阻; 6 非纯瓷套管的试验; 7 有载调压切换装置的检查和试验; 8 测量绕组连同套管的绝缘电阻、吸收比或极化指数; 9 测量绕组连同套管的介质损耗角正切值 tanδ ; 10 测量绕组连同套管的直流泄漏电流; 11 变压器绕组变形试验; 12 绕组连同套管的交流耐压试验; 13 绕组连同套管的长时感应电压试验带局部放电试验; 14 额定电压下的冲击合闸试验; 15 检查相位; 16 测量噪音。 注：除条文内规定的原因外，各类变压器试验项目应按下列规定进行： 1 容量为1600kVA 及以下油浸式电力变压器的试验，可按本条的第1、2、3、4、5、6、7、8、12、14、15款的规定进行; 2 干式变压器的试验，可按本条的第2、3、4、5、7、8、12、14、15款的规定进行; 3 变流、整流变压器的试验，可按本条的第1、2、3、4、5、7、8、12、14、15款的规定进行; 4 电炉变压器的试验，可按本条的第1、2、3、4、5、6、7、8、12、14、15款的规定进行;
5 穿芯式电流互感器、电容型套管应分别按本标准第9章互感器、第16章的试验项目进行试验。 6 分体运输、现场组装的变压器应由订货方见证所有出厂试验项目，现场试验按本标准执行。 7.0.2油浸式变压器中绝缘油及SF6气体绝缘变压器中SF6气体的试验，应符合下列规定： 1 绝缘油的试验类别应符合本标准中表20.0. 2 的规定;试验项目及标准应符合本标准中表20.0.1 的规定。 2 油中溶解气体的色谱分析，应符合下述规定：电压等级在66kV 及以上的变压器，应在注油静置后、耐压和局部放电试验24h后、冲击合闸及额定电压下运行24h后，各进行一次变压器器身内绝缘油的油中溶解气体的色谱分析。试验应按《变压器油中溶解气体分析和判断导则》GB/T 7252进行。各次测得的氢、乙炔、总烃含量，应无明显差别。新装变压器油中H2 与烃类气体含量(μL/L)任一项不宜超过下列数值： 总烃：20， H2：10， C2H2：0， 3 油中微量水分的测量，应符合下述规定：变压器油中的微量水分含量，对电压等级为 110kV 的，不应大于 20mg/L;220kV 的，不应大于 15mg/L ;330～500kV 的，不应大于 10mg/L 。 4 油中含气量的测量，应符合下述规定：电压等级为330 ～500kV 的变压器，按照规定时间静置后取样测量油中的含气量，其值不应大于1%(体积分数)。 5 对SF6气体绝缘的变压器应进行SF6气体含水量检验及检漏：SF6气体含水量(20℃的体积分数)一般不大于250μL/L。变压器应无明显泄漏点。 7.0.3测量绕组连同套管的直流电阻，应符合下列规定： 1 测量应在各分接头的所有位置上进行; 2 1600kVA 及以下电压等级三相变压器，各相测得值的相互差值应小于平均值的 4%，线间测得值的相互差值应小于平均值的2%;1600kVA 以上三相变压器，各相测得值的相互差值应小于平均值的 2%;线间测得值的相互差值应小于平均值的1%; 3 变压器的直流电阻，与同温下产品出厂实测数值比较，相应变化不应大于 2%;不同温度下电阻值按照式7.0.3换算： R2=R1(T+t2)/( T+t1) (7.0.3) 式中 R1、R2——分别为温度在t1、t2时的电阻值; T——计算用常数，铜导线取235，铝导线取225。 4 由于变压器结构等原因，差值超过本条第2款时，可只按本条第3款进行比较。但应说明原因。
绝缘介质损耗检测 绝缘介质在交流电压作用下，会在绝缘介质内部产生损耗，这些损耗包括绝缘介质极化产生的损耗、绝缘介质沿面放电产生的损耗和绝缘介质内部放电产生的损耗等。 绝缘介质内部产生损耗，造成施加在绝缘介质上的交流电压和电流之间的功率因数角不再是90°。功率因数角的余角称为介质损失角，并用tgδ来表示绝缘系统电容的介质损耗特性。用tgδ来表示相对的介质损耗因数的大小，它与绝缘介质几何尺寸无关，便于比较和判断不同结构变压器的绝缘性能。 1、变压器tgδ绝缘测试的特性 1）变压器绝缘良好时，外施电压与tgδ之间的关系近似一水平直线，且施加电压上升和下降时测得的tgδ值是基本重合的。当施加电压达到某一极限值时，tgδ曲线开始向上弯曲。 2）如果绝缘介质工艺处理得不好或绝缘介质中残留气泡等，则绝缘介质的tgδ比良好绝缘时要大。同时，由于工艺处理不好的绝缘介质在很低电压下就可能发生局部放电，所以，tgδ曲线便会较早地向上弯曲，且电压上升和下降时测得的tgδ值是不相重合的。 3）当绝缘老化时，绝缘介质在低电压下的tgδ也有可能比良好绝缘时要小，但tgδ开始增长的电压较低，即tgδ曲线在较低电压下即向上弯曲。 4）绝缘比较容吸潮，一旦吸潮，tgδ就会随着电压的上升迅速增大，且电压上升和下降时测得tgδ值不相重合。 5）当绝缘存在离子性缺陷时，tgδ曲线随电压升高曲线向下弯曲，即tgδ随电压升高反而变小。 2、变压器油tgδ增大的原因及绝缘受潮的判断 1）油中浸入溶胶杂质。变压器在出厂前残油或固体绝缘材料中存在着溶胶杂质；在安装过程中也可能再次浸入溶胶杂质；在运行中还可能产生溶胶杂质。油的介质损耗因数正比于电导系数，油中存在溶胶粒子后，由电泳现象（带电的溶胶粒子在外电场作用下有定向移动的现象，叫做电泳现象）引起电导系数，可能超过介质正常电导的几倍或几十倍，因此，tgδ值增大。
align="center"> 图5-2 绝缘介质的等效电路 表5-2 绝缘电阻测量结果 绝缘电阻/MΩ(每隔60s测一次)
tanδ与施加电压的关系决定于绝缘介质的性能、绝缘介质工艺处理的好坏和产品结构。当绝缘介质工艺处理良好时，外施电压与tanδ之间的关系近似一水平直线，且施加电压上升和下降时测得的tanδ值是基本重合的。当施加电压达到某一极限值时，tanδ曲线开始向上弯曲，见图5-8曲线1。 如果绝缘介质工艺处理得不好或绝缘介质中残留气泡等，则绝缘介质的tanδ比良好绝缘时要大。另外，由于工艺处理不好的绝缘介质在极低电压下就会发生局部放电，所以，tanδ曲线就会较早地向上弯曲，且电压上升和下降时测得的tanδ值是不相重合的，见图5-8曲线2。 当绝缘老化时，绝缘介质的tanδ反而比良好绝缘时要小，但tanδ开始增长的电压较低，即tanδ曲线在较低电压下即向上弯曲，见图5-8曲线3。另外，老化的绝缘比较容易吸潮，一旦吸潮，tanδ就会随着电压的上升迅速增大，且电压上升和下降时测得的tanδ 值不相重合，见图5-8曲线4。 2.2 温度特性 图5-6 绝缘介质等值电流相量图 I C—吸收电流的无功分量I R—吸收电流的有功分量 —功率因数角δ—介质损失角
图5-7 绝缘介质简化等效电路和等值电流相量图 (a)等效电路(b)等值电流相量图 C x—绝缘介质的总电容R x—绝缘介质的总泄漏电阻I Cx—绝缘介质的总电容电流I Rx—绝缘介质的总泄漏电流 图5-8 绝缘介质tanδ的电压特性 tanδ随温度的上升而增加，其与温度之间的关系与绝缘材料的种类、性能和产品的绝缘结构等有关，在同样材料、同样绝缘结构的情况下与绝缘介质的工艺干燥、吸潮和老化程度有关。 对于油浸式变压器，在10℃～40℃范围内，干燥产品的tanδ增长较慢;温度高于40℃，则tanδ的增长加快，温度特性曲线向上逐渐弯曲。为了比较产品不同温度下的tanδ，GB/T6451—1999国家标准规定了不同温度t下测量的tanδ的换算公式。 tanδ2＝tanδ1·1.3(t1-t2)/10 (5-2) 式中tanδ2——油温为t2时的tgδ值，%; tanδ1——油温为t1时的tgδ值，%。 3 tanδ测量方法 3.1 测量仪器及测量电压
FS3001抗干扰高压介质损耗测试仪 一、产品简介： 介损测量是绝缘试验中很基本的方法，可以有效地发 现电器设备绝缘的整体受潮劣化变质，以及局部缺陷等。在 电工制造、电气设备安装、交接和预防性试验中都广泛应用。 变压器、互感器、电抗器、电容器以及套管、避雷器等介损 的测量是衡量其绝缘性能的最基本方法。 FS3001介质损耗测试仪突破了传统的电桥测量方式， 采用变频电源技术，利用单片机、和现代化电子技术进行自 动频率变换、模/数转换和数据运算；达到抗干扰能力强、 测试速度快、精度高、全自动数字化、操作简便；电源采用 大功率开关电源，输出45Hz和55Hz纯正弦波，自动加压， 可提供最高1 0千伏的电压；自动滤除50Hz干扰，适用于 变电站等磁干扰大的现场测试。广泛适用于电力行业中变压器、互感器、套管、电容器、避雷器等设备的介损测量。 二、现场试验注意事项 如果使用中出现测试数据明显不合理，请从以下方面查找原因： 1、搭钩接触不良 现场测量使用搭钩连接试品时，搭钩务必与试品接触良好，否则接触点放电会引起数据严重波动！尤其是引流线氧化层太厚，或风吹线摆动，易造成接触不良。 2、接地接触不良 接地不良会引起仪器保护或数据严重波动。应刮净接地点上的油漆和锈蚀，务必保证0电阻接地！ 3、直接测量CVT或末端屏蔽法测量电磁式PT
直接测量CVT的下节耦合电容会出现负介损，应改用自激法。 用末端屏蔽法测量电磁式PT时，由于受潮引起“T形网络干扰”出现负介损，吹干下面三裙瓷套和接线端子盘即可。也可改用常规法或末端加压法测量。 4、空气湿度过大 空气湿度大使介损测量值异常增大（或减小甚至为负）且不稳定，必要时可加屏蔽环。因人为加屏蔽环改变了试品电场分布，此法有争议，可参照有关规程。 5、发电机供电 发电机供电时输入频率不稳定，可采用定频50Hz模式工作。 6、测试线 由于长期使用，易造成测试线隐性断路，或芯线和屏蔽短路，或插头接触不良，用户应经常维护测试线； 测试标准电容试品时，应使用全屏蔽插头连接，以消除附加杂散电容影响，否则不能反映出仪器精度； 自激法测量CVT时，非专用的高压线应吊起悬空，否则对地附加杂散电容和介损会引起测量误差。 7、工作模式选择 接好线后请选择正确的测量工作模式（正、反和CVT），不可选错。特别是干扰环境下应选用变频抗干扰模式。 8、试验方法影响 由于介损测量受试验方法影响较大，应区分是试验方法误差还是仪器误差。出现问题时可首先检查接线，然后检查是否为仪器故障。 9、仪器故障 用万用表测量一下测试线是否断路，或芯线和屏蔽是否短路；输入电源220V过高或过低；接地是否良好。 用正、反接线测一下标准电容器或已知容量和介损的电容试品，如果结果正确，即可判断仪器没有问题； 拔下所有测试导线，进行空试升压，若不能正常工作，仪器可能有故障。 启动CVT测量后测量低压输出，应出现2～5V电压，否则仪器有故障。
变压器绕组连同套管的介质损耗因数测量及注意事 项 The Standardization Office was revised on the afternoon of December 13, 2020

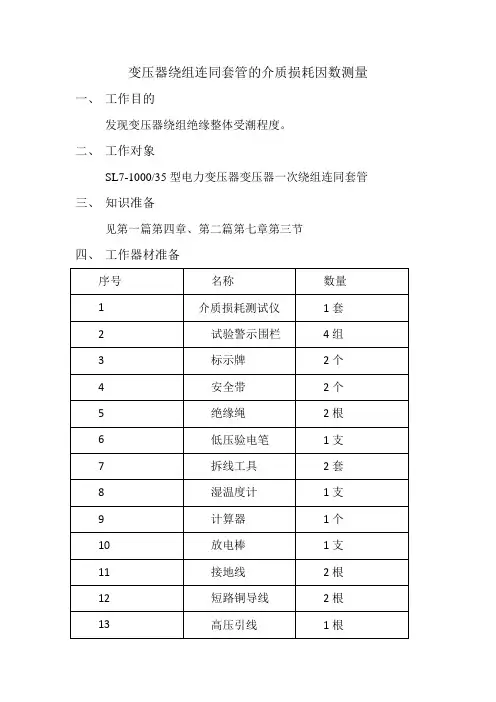

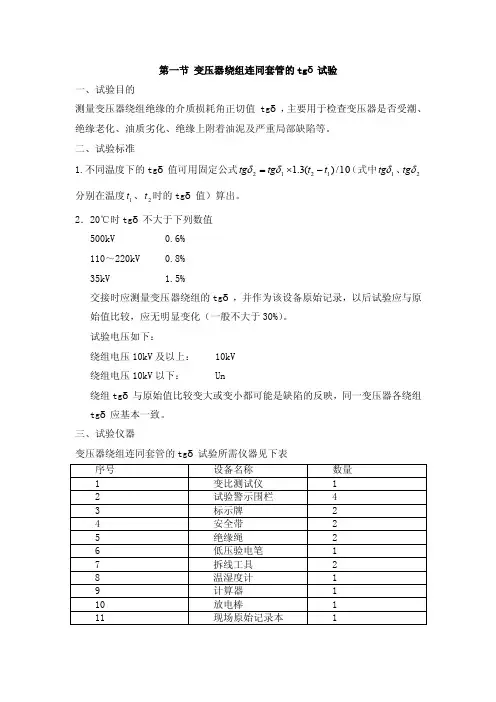

变压器绕组连同套管的介质损耗因数测量一、工作目的 发现变压器绕组绝缘整体受潮程度。 二、工作对象 SL7-1000/35型电力变压器变压器一次绕组连同套管三、知识准备 见第一篇第四章、第二篇第七章第三节 四、工作器材准备 五、工作危险点分析 (1)实验前后充分放电； (2)介质损耗测试仪一定要接地； (3)禁止湿手触摸开关或带电设备； (4)注意与其他相邻带电间隔的协调。
