目录
1总则
2人员要求
3设备
4分析前准备
5 作业方法及工艺要求
6 出具检验结果
7 安全技术措施
8 文明施工及环境保护措施
9 附录
1 总则
1.1 工程概况
***工程（**MW）#*机组安装中要求对所有含合金成分的设备元部件（制造厂文件明令严禁解体的除外）、组合件必须做***%的光谱复查。可解体或散装设备，要逐零件复查，组合件的所有焊口两侧及焊缝100%复查。对现场用合金材料，安装前必须？？%光谱检验，安装后必须？？%光谱复查。光谱分析工作量将近？万点，光谱分析工作极其繁重。
1.2 作业指导书概述
1.2.1 编制目的：明确光谱分析的整个过程及各方面要求，保证工作质量及安全。
1.2.2 适用范围：适用于电力系统火力发电厂设备的高温高压管道和各类合金钢部件，以及他们的焊接接头，焊接材料（焊丝、焊条）的光谱分析工作。
1.3 编制依据
1.3.1 《？？MW工程？#机组金属检验施工组织设计》
1.3.2 《火力发电厂焊接技术规程》 DL/T869-2004（以下简称《焊规》）
1.3.3 《火力发电厂金属技术监督规程》 DL438-2000
1.3.4 《电力工业锅炉压力容器监察规程》 DL612-1996
1.3.5 《蒸汽锅炉安全技术监察规程》劳部发<1996>276号
1.3.6 《压力容器安全技术监察规程》质技监局锅发<1999>154号
1.3.7 《火电发电厂金属光谱分析导则》
1.3.8 《电力建设安全工作规程（第一部分：火力发电厂）》DL5009.1－2002
2 人员要求
2.1 从事光谱分析的工作人员须经专业培训，并经光谱分析人员资格鉴定委员会考试合格，取得资格证书方级从事光谱分析工作。
2.2 光谱分析人员的视力应在1.0以上，色肓者有能担任光谱分析工作。
2.3 了解安全防护知识，及时排除不安全因素。
2.4 光谱分析高级人员
a）应全面了解光谱工作项目和工作量，协助技术人员制定工作计划和拟定技术措施。
b）参加并指导光谱分析工作，解答复核疑难问题，并做出准确结论。
c）掌握常用合金钢的性能用途及燃弧时间对分析结果的影响。
d）应能分析仪器所能分析的合金元素，对主要的合金元素作必要的半定量分析并对其检验结果负责。
2.5 光谱检验人员
a）熟练操作仪器，具有一定的仪器维护和一般故障排除技能。
b）掌握电厂常用合金钢及所含合金元素的定性和半定量分析技能，并对其分析结果负责。
c）作好分析记录和分析标记，对被检出的不符合技术资料要求的项目必须进行复核，并及时反馈给相关单位和签发试验报告。
d）具有排除被分析试样中影响分析结果准确性的各种因素的能力，对违反安全规程不符合工作要求的试件，应拒绝接受分析检验。
3 设备
3.1 交流电弧火花发生器应符合下列要求
a）外壳无凹陷，以防上其内部电器元件短路；
b）旋钮无松动；
c）各种电源线无破损、不漏电；
d）通电指示灯有明确显示。
3.2 验钢镜应符合以下要求
a）亮度调节旋钮与波长调节旋钮及目镜的转动要灵活、可靠；
b）与发生器的连接线应完好，无破损；
c）各组镜片均应保护清洁。
3.3 仪器测试
3.3.1 接能电源（220Ｖ）测仪器外壳是否带电。
3.3.2 将验钢镜顶端顶在金属材料表面，电极末端指向金属表面（注意要有一定间隙）按动电源开关，仪器电极与金属间应能产生电弧，交流火花发生器内风扇转向外排风，适当调节验钢镜上的亮度旋钮，波长平轮，目镜调节钮，应能使谱线清楚，移动平衡无变形。
*注意：光谱仪的的电极末端（调段）要擦干净，特别是对不同材质的工件进行检验前，以保证结果的准确性。
4 分析前准备
4.1 了解被分析试件的原始状态(包括规格、钢号、热处理状态)，以便做出准确判断。4.2 对被分析合金钢管道及焊缝，应对照系统管路图，并在分析过程中做出正确标识。4.3 分析前应检查被检件是否存在影响分析结果的因素（风力、光线、油漆、油污、氧化层），并采取相应的措施。
4.4 分析前应熟悉该钢种所含化学元素种类及合金元素含量。
4.5 制定分析措施，确定分析工作条件（火花或电弧），选定分析电极（铜极或铁极）。4.6 检查光谱仪是否符合安全可靠的工作条件。
4.7 光谱分析是对合金钢部件进行钢号的复核，因而在分析前必须了解技术资料对技术条件的要求，并在委托分析单上注明。
5 作业方法及工艺要求
5.1 检测技术
5.1.1 光谱分析技术是利用对钢中合金元素（Cr.Mo.V.W.Ti等）进行定性和半定量分析从而达到复核钢号的一种方法。
5.1.2 定性分析是通过对基本特征线（铁谱线）中某元素线是否出现来判别该元素的存在与否，即：有哪一种元素的谱线出现，就证明这种钢号中含该元素成份。
5.1.3 半定量分析是根据定量分析原理，谱线亮度或强度与其含量的函数关系基本上近似呈线性的，通过基体线与元素线的强度比较或材料试样与被分析材料在同一条件下谱线强度的比较来估计粗略其元素的含量。
5.1.4 光谱分析时，应先对谱线范围内的合金元素逐个定性再进行半定量分析。
5.1.5 对同一元素有两种色区可供分析时，最好对两组色区的谱线都进行分析，在两组结果一致时再下结论。
5.1.6 在光谱分析中，对薄小试件和有一定精度要求的试件，应注意分析部件及燃弧时间，以免影响结果的准确性及工件的技术参数。
5.1.7 容易产生成分偏析的试件、铸件及大体积试件，均应在一定距离范围内分析数点，以保证分析结果尽可能准确。
5.1.8 对高合金部件焊口进行光谱分析后应磨去弧光灼烧点。
对马氏体类钢种应注意避免引弧后产生裂纹，对确需进行光谱分析的部件，应对引弧点进行彻底清除（如锯出样品进行分析或切割分离引弧点）。
5.1.9 对阀杆、高强度螺栓，不得在腰部引弧，以免造成缺口应力和汽水腐蚀。
5.1.10 对有电镀层和堆焊层的部件，须排除电镀层和堆焊层金属元素的影响。
5.1.11 注意引弧对密封面的损伤。
5.2 检验标记
按公司“标识和可追溯性控制程序”（？JCX-010）要求对光谱分析的产品进行标识，
标识的方法可以是涂色标、打钢印、、贴标签、挂标牌和记录等。光谱分析一般用实体色标标识：
a）合格产品贴绿色标色物。
b）不合格产品贴红色标色物。
C）待检产品一般无实体色标，已检待评产品做黄色标识。
5.3 记录
5.3.1 对所检材料均要做好详细记录
5.3.2 能用图表示的要用图画出
6 出具检验结果
6.1 出具不符合项通知单
对查出不符合材料要及时反馈给委托部门及质检部门，并且跟踪检查，以达到符合标准要求。
6.2 出具报告
按报告填写要求，填写并出具报告。
7 安全技术措施
7.1 一般安全施工措施
7.1.1 检验工作人员必须认真遵守执行上级颁发的安全规程、安全施工管理规定和安全施工措施，严格遵守《电力建设安全工作规程》规定。正式开工前应进行安全、技术交底并做记录，学习并熟悉本作业指导书。
7.1.2 所有检验人员必须进行三级安全教育，熟悉和了解安规与本工地的实际情况，并经考试合格后才能上岗，严禁酒后上岗。
7.1.3 安全防护用品，如安全帽、安全带等必须有厂家合格标志。
7.1.4 脚手架由专门架子工搭设，由使用部门检验合格，挂牌后方可使用。
7.1.5 高空作业人员要衣着灵便，穿软底、平底鞋。高处作业人员必须系好安全带及保险绳，危险区域应选用速差保护器。
7.1.6 雨后工作要注意防滑。
7.1.7 夜间工作要有充足的照明，现场选择合适地点布置照明。
7.2 特殊安全技术措施
7.2.1 雨、雪天禁止在露天和湿地上使用仪器。
7.2.2 分析人员上岗前必须带绝缘手套，穿绝缘鞋。
7.2.3 光谱分析工作尽量做到一人监护，一人操作，谨防人身及设备事故的发生。
7.2.4 使用光谱仪进行分析前，应按仪器的说明书的具体要求连接好各种线路（电气线路的连接必须按规定进行，电源要有可靠的接地），然后作一次仔细的检查，工作完后需将电路关闭。
7.2.5 检测的容器和管道或检测部件的附近有易燃易爆物品时不能进行光谱分析。室外易燃、易爆物附近进行光谱分析时，必须办理动火工作票，并根据情况采用安全可靠的措施（用围屏隔离，布遮盖等）。
7.2.6 工作场所应保护良好的通风条件，以排去有害气体。
7.2.7 必须在容器内进行光谱分析时，除应遵守在金属容器内作业的有关规定外，还应采取下列防止触电措施：
a）工作人员站在绝缘垫上，并穿干燥的工作服、鞋、帽。
b）容器外应设监护人。监护人应站在可看见光谱分析人员和听见其声音的位置；电源开关必须设在容器外监护人伸手可及的地方。
7.2.8 光谱分析作业的合理时间是：工作十分钟，休息十分钟。
7.3 对施工作业危险点的安全预防和控制措施
详见附表一。附表一是《光谱分析作业危险源预控库》，光谱分析要根据这个表中的所提到的危害因素及可能的事故，做好预控工作，制订安全防范措施，保证作业安全、顺利圆满地完成。
8文明施工及环境保护措施
8.1 文明施工
8.1.1 严格按照公司管理体系和ISO14001有关规定施工。
8.1.2 严格控制检验工艺水平，严格执行工艺纪律，使其符合有关规范和验标要求。
8.1.3 图纸、安全措施、检验记录等各类资料齐全，技术资料归类明确，目录清楚，查阅方便，保管妥善，字迹工整。
8.1.4 仪器完好、清洁，安全操作规程齐全，操作人员持证上岗，并熟悉机械性能和工作条件。
8.1.5 仪器要进行定期检查和保养，及时消除故障，严禁带病运行。阴雨天气要注意防潮，长期不用的仪器应定时进行干燥，以驱赶仪器内部的潮气。
8.1.6 高空作业时应采取相应的隔离措施和防止高空落物、坠落的措施。
8.1.7 每个作业面都应做到“工完料尽场地清”。剩余材料要堆放整齐、可靠，废料及时清理干净并放置于指定地点定期处置。工程全过程坚持文明施工“五清”原则，“突出随干随清”。
8.1.8 禁止工作人员流动吸烟或边作业边吸烟。
8.2 环境保护
附表二是与光谱分析有关的环境因素汇总及评价表（施工现场），光谱分析要根据这个表中的所提到的危害环境的因素及可能的事故，制订环境保护防范措施，做好预控工作，保护环境。
9 附录
9.1 附表一光谱分析危险源预控库表
9.2 附表二光谱分析有关的环境因素汇总及评价表（施工现场）
附表一光谱分析作业危险源预控库
附表二环境因素汇总及评价表（施工现场）
注：d=m1×m2×m3×m4
7、路径复测分坑作业指导 书 -标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
路径复测分坑作业指导书报审表 表号： DJS-A7-01 本表一式三份，由承包单位填报，建设管理单位、承包单位各一份，项目监理部存一份
图木舒克市东城区（3.5平方公里）电网（电缆及设备采购安装）建设项目工程 路径复测分坑工程作业指导书 批准： 审核： 编制：
图木舒克市新发电力工程安装有限责任公司
1、编制依据 1.1《35-500kV架空送电线路施工及验收规范》（GB50233-2005）； 1.2《电力建设安全工作规程（架空电力线路部分）》（DL50092-2004）； 1.3图木舒克市新发电力工程安装有限责任公司《质量保证手册》； 1.4施工图纸； 1.5设计交底； 1.6《分坑手册》。 2施工准备 2.1对测量工具的要求 施工测量前对用于测量的仪器、工具等进行精度校验，本工程只允许使用精度为2”的经纬仪，测量工器具必须有有效的鉴定证书，严禁不合格仪器及测量工具用于施工现场。 2.1.1 经纬仪 施工前应对经纬仪进行以下项目的检查： a）水准管和垂直竖轴的垂直度； b）视准轴和水平轴的垂直度； c）水平轴和竖直轴的垂直度； d）望远镜十字线及水准管竖盘游标水准管等； 对不符合技术要求的仪器应进行校正，即使是新出厂的精密仪器，在使用前也须进行检定校准后方可使用。 3路径复测
3.1路径复测的项目 3.1.1直线杆塔中心桩复测； 3.1.2转角杆塔中心桩复测； 3.1.3档距和高差的复测； 3.1.4基础断面的测量（包括基础各腿基面对中心桩的高差）； 3.1.5被跨越物、地形凸起点、风偏危险点高差及水平距离的测量； 3.1.6已丢失的桩位补钉。 3.2直线杆塔中心桩复测 3.2.1直线杆塔中心桩复测，以直线桩为基准，用正倒镜分中法来复测，复测时以设计勘测钉立的两个相领的直线桩为基线，其横线路方向偏差不大于50mm，当采用经纬仪视距法复测距离时，顺线路方向相领杆塔位中心桩间的距离与设计值的偏差不大于设计档距的1%；高差偏差不超过正负0.5m。 3.2.2在直线塔复测过程中，如有暂时无法清除的障碍物，可采用矩形法或等腰三角形法，绕过障碍物进行复测； 3.2.3如果一个耐张段的塔位中心桩或方向桩丢失严重，应先进行补钉桩位，补钉桩时采用的方法：直线桩位采用正倒镜分中法或延长法，根据设计规定的档距及高差进行补钉。 3.3转角杆塔中心桩复测； 转角杆塔桩的复测是复查转角塔的角度值是否符合设计角度，用测回法测一个测回，测得的角度值与原设计的角度值之差不大于1分30秒则认为合格，如大于1分30秒应慎重复测，并会同设计究
管道射线探伤工艺 1. 目的 为了保证本工程压力管道施工中射线探伤工作的正常进行，使其检验结果符合国家现行的有关标准、规范等要求，保证管道射线探伤结果的真实可靠性。 2. 适用范围 本工艺适用于本工程中压力管道施工过程中的射线探伤检验。3.相关文件 《现场设备、工业管道焊接工程施工及验收规范》（GB50236-98）《工业金属管道工程施工及验收规范》（GB50235-97） 《压力管道安全管理与监察规定》（劳部发[1996]140号文） 《承压设备无损检测》JB4730-2005 《钢管环缝溶化焊对接接头射线透照工艺和质量分级》GB/T12605-90。 4. 职责 4.1 射线探伤评定人员 由持相应技术等级Ⅱ级（中级）或Ⅱ级以上（高级）资格人员负责具体的管道射线探伤评定工作，并编写和审核检验报告。 4.2 管道射线探伤操作人员 由持初级技术等级或以上资格的人员负责相应的管道射线操作工作。 5. 管道射线探伤工艺 5.1 焊缝射线透照检测 5.1.1透照方式和透照时机 5.1.1.1按射线源、工件和胶片三者之间的相互位臵关系，透照方式分为： a.双壁单影法；b.双壁双影法。 5.1.1.2对一般管道来说，每条焊缝焊接完毕后，再进行探伤；对于焊接后有产生延迟裂纹倾向的材料制造的压力管道，必须等焊完24小时后探伤。 5.1.2试件检查和清理
试件上如有妨碍射线穿透或贴片的附加物应尽可能去除，试件表面质量包括焊缝余高，应经外观检查合格，表面的不规则形状在底片上的图象应不掩盖焊缝中的缺陷或与之相混淆。否则应对表面进行打磨修整。 5.1.3胶片的选用 射线胶片的选用根据像质高低，工件厚度和材质而定。AB射线检测技术应采用T3类或更高类的胶片（即天津-III型或天津-V型）。胶片的本底灰雾度应不大于0.3。 5.1.4增感屏和暗袋 采用铅箔增感屏。要求其表面质量光滑清洁，无污秽、损伤变形和划痕。如果增感屏表面有划痕或开裂，发射二次电子的表面积增大，在底片上会出现类似裂纹的细黑线。增感屏要注意防潮，否则时间长了会使其中锡、锑在表面呈线状分布，在底片上会产生白线条。总之增感屏要经常检查，保持清洁无损。铅箔增感屏分为前屏和后屏。装胶片的暗袋（暗盒）应为黑色塑料或合成革制成。要求其材料应薄、软、滑具有一定强度而不易老化。规格应与增感屏和胶片相匹配，暗袋的外表面应有中心标记线，背面还应有贴铅质“B”标记和其它标记的小袋。暗袋经常和工件接触易脏、易破要及时检查更换。 5.1.5底片黑度 射线透照对底片黑度有一定要求，假如黑度不适当会影响缺陷的检出能力。按JB/T4730-2005标准规定，AB级底片黑度范围为2.0-4.0之间。用X射线透照小径管或其他截面厚度变化大的工件时，AB级最低黑度允许降至 1.5。 5.1.6划线 按照探伤工艺卡和相关规定的检测部位、比例和一次透照长度在工件上划线。采用双壁单影透照时，只需在工件胶片侧划出一次透照的平均长度。 5.1.7透照方法 5.1.7.1 双壁双影法 5.1.7.2 D≤89mm钢管采用双壁双影法（垂直90°两次透照）。
射线探伤作业指导书 1.1 目的 为了保证射线检测结果的准确、可靠、编制本细则。 1.2 范围 本作业指导书适用于金属材料板和管的熔化焊焊接接头。 1.3 编制依据 1.3.1 《金属熔化焊焊接接头射线照相》GB/T3323-2005 2 检验人员 凡从事射线工作的检验人员，都必须持有国家质量技术监督局、中国电力工业无损检测人员资格证书和国家卫生防护部门颁发的放射工作人员资格证。各级别检验人员，只能从事与该等级相应的无损检测工作，并负相应的技术责任。 3 准备工作 3.1 技术准备 3.1.1 根据《金属试验委托单》了解被检工件情况，包括材料、规格、焊接种类、焊接位置等。 3.1.2 确定检验工作质量等级、检验比例、数量、对接接头焊接质量验收级别。 3.2 现场情况及现场准备 3.2.1 了解被检工件结构，焊口位置、分布等，对位于一定高度的焊口要搭好拍片架子。 3.2.2 检查焊缝外表面：外观是否符合《焊规》规定要求，是否有影响底片评定的因素存在，存在上述问题时，必须纠正后才能进行透照。 3.3 工艺制订 根据有关标准规定及现场情况等制订工艺，确定透照方式、投影角度、焦距、曝光参数、象质计指数，还有大管一个口拍几张片、小管几个口拍一张片。以上参数参见具体检验项目的《射线探伤工艺卡》。 3.4 器材 3.4.1 射源或射线机选择 主要根据被检工件的透照厚度及现场情况选择γ射线机或X射线机。 3.4.2 胶片、增感屏及暗盒选择 3.4.2.1 透照用胶片应选用《射规》4.6.1中规定的JI或J2型胶片。胶片在使用前，应对每箱或每盒胶片进行灰雾度的抽查，其本底灰雾度应小于或等于0.3。 3.4.2.2 胶片在裁片、装片、抽片、评片的过程中，要注意防止胶片的划伤。裁纸刀、暗袋、增感屏等应保持清洁和平整，应经常擦拭。在装片、抽片时要轻缓，避免产生静电。要正确持片、不得用手指直接捏住底片表面，防止对底片造成污染。 3.4.2.3 使用金属增感屏进行射线透照时，金属增感屏的材料及前、后屏的厚度应根据不同的射线能量参照《射规》表4的规定选择（具体见《射线探伤工艺卡》）。 3.4.2.4 增感屏的表面应经常擦拭，保持洁净、平整和干燥，以防止产生造成影响底片图像的影像或假缺陷。 3.4.2.5 暗盒尺寸须与胶片及增感屏符合。 3.4.3 屏蔽板
伊敏低压进户电缆改造工程复测作业指导书 编制单位：兴安盟恒昇电力工程有限公司 批准：年月日 审核：年月日 编制：年月日
目录 1.工程概况 2.适用范围 3.作业任务 4.作业准备工作 5.施工工艺及技术要求 6.质量标准及检验要求 7.安全施工及文明施工 8.作业工艺流程图 9.施工记录 10.支持性文件 11.工器具配备表
1 适用范围 本作业指导书适用于送电线路的复测施工和各种常见类型基础分坑测定。 2 作业任务 复测施工的任务是核对设计部门提供的杆明细表、平断面图与现场是否相符，设计标桩是否丢失或移动，为基础施工做好准备，也为后续工程质量检查创造条件。 a：直线杆中心桩复测； b：转角杆中心桩复测； c：档距和标高的复测； d：丢桩补测； e：施工基面的开挖测量。 分坑的任务是根据设计图纸提供的基础类型和根开大小，测定出基础的各坑角桩与其塔位中心桩的相对位置。 a：各种直线杆的基础分坑； b：各种转角杆的基础分坑； c：拉线坑位的测定。 3.作业准备工作 在明确施工任务后，应首先向施工队提供下列技术资料，以便施工队组织学习，在施工中贯彻执行。 有关施工图纸。 施工区段的平断面图和塔位明细表。 技术交底： 在进行复测、分坑前，对参加施工作业的人员要进行技术交底，交底内容做记录并让参加人员签字。 技术交底的内容包括： 设计图纸，有关要求及说明。 与本工程有关的国家现行有关标准及规范。 本作业指导书。 工具准备 经纬仪
施工测量用的仪器必须经计量检定合格，并在使用前应进行检查。 经纬仪检查内容包括： a：照准部的旋转是否灵活，制动、微动螺旋是否有效，望远镜调焦是否正常，成像是否清晰，度盘刻划是否清楚等。 b：照准部水准管轴与竖轴是否垂直。 c：十字丝竖丝、视准轴是否垂直横轴。 d：横轴与竖轴间是否垂直。 e：竖盘指标线的位置是否正确。 施工测量用的经纬仪其最小读数不应大于1’。 水准仪 水准仪必须经计量检定合格，并应在使用前进行检查。 水准仪的检查包括： a:望远镜成像是否清晰，目镜物镜的调焦螺旋是否灵活，水平制动及微动螺旋是否有效，脚螺旋转动是否自如。 b:圆水准器轴是否平行于仪器竖轴。 c:十字横丝是否垂直于仪器竖轴。 d:水准管轴是否平行于视准轴。 三脚架 对施工使用三脚架有如下要求: 架头连接螺旋与仪器可靠连接，架头无松动。 架腿固紧螺旋有效制动架腿。 塔尺 施工使用的塔尺有如下要求: 刻度要清晰、准确 连接处无损坏或损坏程度不影响长度的稳定。 花杆：要求花杆要正直、尖端要在花杆中心。 钢卷尺：要经过计量检定，读数清晰。 对讲机：使用前充电并检测通话质量。
无损探伤工操作规程示范 文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
无损探伤工操作规程示范文本 使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 1探伤仪器及附属电气设备线路，要绝缘良好，外壳应 可靠接地。检修时，应先切断电源。 2射线探伤操作人员，必须穿戴防护用品和定期检查身 体。 3射线探伤工作地点应设置围栏和警告 4γ射线探伤时，应速用速撤。探照时，应用机械操 作，严禁用手直接接触射线源。 5X射线探伤，应有铅防护屏或其他防护措施。暴光 前，操作人员应背离X光机“窗口”，暴光应待人员撤至 安全区后进行。 6超声波一起通电后，禁止打开防护盖，防止高压电伤 人。
7荧光探伤，应戴防护眼镜。工件上的荧光粉、显现粉，禁止用手直接触摸。配制着色探伤剂或筛取荧光粉、磁粉、显现粉应在通风良好的地方进行。 请在此位置输入品牌名/标语/slogan Please Enter The Brand Name / Slogan / Slogan In This Position, Such As Foonsion
V T探伤作业指导书公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
. 广州忆民有限公司 目视检验作业指导书 编制: 审核: 批准: 2012-12-06发布 2012-12-28实施
目视检验作业指导书 1、范围 本文件规定了目视检验的方法及人员等技术管理要求。 本文件适用于碳钢、不锈钢及铝合金焊缝外观检查。 2、人员要求 从事目视检验人员必须取得VTⅡ级及Ⅱ级以上资格证书，有半年以上工作经验方可独立上岗操作。 检测人员必须熟悉和掌握相关的检验标准（如ISO5817、ISO10042）。 检测人员必须熟悉和掌握相应的焊接工艺。 检测人员必须满足ISO 9712的要求（如每12个月检查一次视力），且应当有足够的视力和颜色分辨力。 3、外观检测条件 被检工件表面的光照度应至少达到350Lx，推荐值为500Lx。 眼睛距离被检区域的距离应不超过600mm。 眼睛与被检工件的夹角应大于30°。 经商定可采用其它检测设备，如内窥镜。 图1 外观检测角度示意图 4、环境要求 作业场地应远离翻砂、电焊、潮湿，场所应整洁宽敞。 检验环境光照度应至少达到350Lx，推荐值为500Lx。 5、检测设备 检测尺如直尺、卡尺、塞尺、焊接检验尺。 放大镜的放大倍数为2～5倍，应尽量有刻度。 其它检测仪器如成型量具、镜子、照像机、内窥镜。 6、焊缝的外观检测 焊缝的外观检测的基本范围在所应用的标准中作出了规定：焊缝必须可见且便于检测，检测时间在表面处理之前。焊缝的外观检测可分三个阶段：——焊前准备的外观检测 ——焊接过程中的外观检测 ——焊接后的外观检测 焊前准备的外观检测
编号：Q\ 线路复测分坑作业指导书 （范本） 编写：年月日 审核：年月日 批准：年月日 作业负责人： 作业日期年月日时至年月日时 荆州供电公司输电中心 第 1 页共 11 页
1范围 本指导书适用于××供电公司线路复测作业。 本指导书内容不适用在雷雨、雪、大雾、酷暑、大风等恶劣天气下的作业指导。 2 规范性引用文件 下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用本作业指导书，然而，鼓励根据本程序达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用本作业指导书。 电力设施保护条例及实施细则 1998年国务院发布 GBJ 233-1990 110～500kV架空电力线路施工及验收规范 DL/T5092-1999 110KV-500KV架空送电线路设计技术规程 DL/T 741—2001 架空送电线路运行规程 国家电网生技[2005]173号 110（66）KV-500KV架空输电线路检修规范 国家电网安监[2005]83号国家电网公司电力安全工作规程（电力线路部分）（试行） 3 修前准备 3.1准备工作安排 3.2 人员要求 第 2 页共 11 页 2
3.3 工器具 3.4 材料 第 3 页共8页
3.5 危险点分析 3.6 安全措施 3.7 作业分工 第 4 页共 11 页 4
4 作业程序 4.1 开工 4.2 作业内容及标准 第 5 页共8页
4.3 竣工 5记录 见附件。 6 验收总结 7 指导书执行情况评估 第 6 页共 11 页 6
无损检测作业指导书
一、射线探伤检测 1.X射线对人体有不良影响，应尽量避免射线的直接照射及散射线的影响。 2.从事X射线工作人员应配有剂量仪，并对计量仪定期进行检定。 3.检验人员及审核人员的资质必须符合国家的相关规定。 4.应选用合适的透照方式，并符合JB4730.2-2005标准要求。 5.在透照前应对工件表面进行外观检查，表面的不规则状态在底片上的图像，不掩盖 焊缝中的缺陷或与之混淆，否则应做适当的修理。 6.胶片的定位标记和识别标记，应符合JB4730.2-2005的标准规定。 7.像质计的要求及摆放位置，应按JB4730.2-2005的标准规定执行。 8.射线透照等级要求至少达到JB4730.2-2005的标准AB级。 9.胶片和増感屏的要求，应符合国家相关规定的要求。 10.透照条件的选择应视具体情况，选择合适的透照条件，以达到最佳的检测灵敏度。 11.胶片处理应按胶片的使用说明书或公认的有效处理方法，可采用自动或手工冲洗的 方法。 12.显、定影液的控制，应采用添加补充液的方法，来维持显、定药液的恒定。如洗片 效果仍不佳，应更换全新的药液。 13.在底片上应显示出最小线径及像质指数，底片的黑度应符合国家的相关规定的要求。 14.底片质量不允许存在的假缺陷： （1）灰雾 （2）洗片处理时产生的条纹、水迹或化学污物等缺陷。 （3）划痕、指纹、脏物、静电痕迹、黑点或撕裂等。 （4）由于増感屏不好造成的缺陷显示。 15.评片应在专用的，室内光线暗淡，但不全暗，室内照明用光不得在底片表面产生反 射的暗室。 16.观片灯的亮度应符合国家相关规定的要求。 17.缺陷的评定及验收等级，严格按照JB4730.2-2005的标准要求执行。 18.探伤报告的内容及要求，应符合国家相关标准规定的要求。 19.底片和检测报告保存期不得少于7年，7年后若用户需要可由用户保管。 20.探伤合格的工件上，应做永久性或半永久性的标记。
钢轨探伤作业指导书 1. 目的与要求 目的：钢轨伤损检查。 要求：钢轨伤损的判伤作业人员需具备国家无损检测Ⅰ级及以上资格、焊缝伤损需具备国家无损检测Ⅱ级及以上资格。 2. 适用范围 2.1 本作业指导书适用于时速160km/h及以下区段利用列车间隔进行的线路钢轨母材及焊缝探伤作业。 2.2 本作业指导书适用于天窗点外作业。 3. 引用标准 《铁路工务安全规则》、《铁路线路修理规则》、《上海铁路局钢轨伤损检查、监视、处理办法》、《上海铁路局工务施工和日常养修作业安全管理办法》。 4. 工具材料 4.1 普通线路作业使用的钢轨探伤仪必须符合TB/T2340-2000标准要求。无缝线路作业使用的通用探伤仪必须符合GB/T10061-1999要求。 4.2 钢轨探伤仪必须用反光漆（模）进行编号。 4.3 防护用品: 4.3.1 上道作业人员必须按规定穿着黄色防护服，夜间必须穿着带有反光设施的防护服。 4.3.2 驻站联络员携带对讲机1台、“上海铁路局驻站联络控制表”1本、“上海铁路局安全防护驻站联络派遣单”1份。 4.3.3 现场防护员每人携带对讲机1 台、手信号旗1副、口笛1只、“防护
员工作手册”1本。 5. 作业程序 5.1.点名预想 5.1.1 作业负责人在上道作业前集中人员列队点名，详细交待当天作业的各项内容和安全预想。预想要结合当天天气、作业内容、区段、环境等情况，并做好记录。 5.1.2 确定当天作业防护人员，对防护工作提出注意事项和具体要求。 5.1.3 遇有降大雾、暴风雨（雪）、雷电密集、扬沙等恶劣天气时应取消当天上道作业计划。 5.1.4 作业负责人负责对上道仪器状态、防护用品、各类备品数量、探伤日记、现场伤损监控卡和伤损钢轨通知书进行检查，防止仪器带病上道和备品不足，影响探伤质量和信息记录、传递。 5.2 设置防护 5.2.2.1 每作业班组应设3-4名防护员（单线地段：驻站1人、前后防护2人、随机防护1人；复线地段：驻站1人、来车方向防护1人、随机防护1人），遇曲线等瞭望困难地段，长大区间、隧道通讯联系困难以及站内视线不良、噪音较大时，必须根据作业内容及现场实际情况，增派中间联络员。 5.2.2 驻站联络员必须提前40分钟到达车站行车室，经车站值班员在驻站联络派遣单上签认后，及时通知作业负责人和现场防护员。如作业地段在天窗范围内时，应同时将天窗点起讫时间通知作业负责人和现场防护员。 5.2.3 作业人员到达计划进网地点集中列队后，由现场防护员开展进网前安全防护布置并录音（非封闭线路区段为上道前），标准用语为：“我是防护员
1 施工范围 本作业指导书适用于新疆五彩湾750kv变电站站外电源工程的线路复测及部分杆塔分坑。 2 工程概况 2.1工程名称、工程特点、工程规模: 2.1.1工程名称: 新疆五彩湾750kv变电站站外电源 2.1.2工程概况 2.1.2.本工程自五彩湾220KV站至新建750KV变电站站外电源, 电压等级35千伏。线路从220站向南出线, 跨高速公路铁路1次, 最终接入750千伏变电站站外电源。全线长约14.2km, 单回路架设。导线采用LGJ-95/30型钢芯铝绞线, 施工图设计包括送电线路的本体设计。 2.1.2.2本线路途径地貌单元较单一, 主要为山前冲洪积平原, 地表呈戈壁荒漠景观, 有植被发育。全线地势总体北高南低, 地表稍有起伏, 高程在1115m~1260m 之间。 根据现场踏勘调查, 探井及地质点揭示, 沿线地层岩性表面1米为黄土1米以下以沙砾层为主, 厚度 大于4． 0m (未揭穿)。．现将各地层分别描述如下: 角砾: ．灰褐色、青灰色, 干燥～稍湿, 中密状态, 一般粒径为
7mm。15mm, 最大可见粒径约230mm, 骨架颗粒质量约占总重的50％以上。磨圆度较差, 多 呈次棱角形, 级配一般弘骨架颗粒交错排列, 大部分接触, 颗粒间中、粗砂充填, 充状态, 人工开挖较困难。 根据《110kV及以下架空送电线路勘测技术规程(DL／T‘5076- )》及以往工程经验, 此段地层的物理力学指标建议如下: 角砾 fak=300kPa Y=21kN／m3, ￠k =380 2.1.2.4跨越情况: 220kv线路一次, 35kv线路2次, 10kv线路2次, 公路一次, 通讯线3次, 铁路一次。跨越都较为频繁不利于施工。 2.1.3工程规模:本线路工程设计规模为7基自立式铁塔, 142基电杆的基础、杆塔、接地、防护工程及14.2公里的架线工程。 3 编制依据: 3.1《新疆五彩湾750kv变电站站外电源工程施工组织总设计》 3.2《新疆五彩湾750kv变电站站外电源工程塔明细表》 3.3《新疆五彩湾750kv变电站站外电源工程平断面定位图》 3.4《新疆五彩湾750kv变电站站外电源工程施工图总说明书》 3.5《新疆五彩湾750kv变电站站外电源工程基础明细表》 3.6《新疆五彩湾750kv变电站站外电源工程基础施工图》
无损探伤作业指导书?DOC 便携式磁粉探伤机所用磁探仪提升力M44N,且符合 《GB372130/100型标准试片的缺陷磁粉堆积清晰显示才能进行探伤，连续工作1小时后应进行校验。 3、3、3、3使用钳式探伤仪探伤必须作两次大体垂直的磁化；磁化时必须有重迭区，以免漏检。 3、3、3、4磁悬液，采用水剂磁悬液，磁膏加水，按产品说明书配制。 3、3、3、5施加磁悬液，采用湿磁粉连续磁化法，在通磁化电流时，应同时施加磁悬液，磁化电流每次持续时间为2s左右，停施磁悬液至少Is后才能停止磁化。 3、3、3、6磁悬液应采用喷洒等方法，使用时，磁悬液应不断摇晃，以免浓度不够。 3、3、3、7观察：在充足的光线下，仔细观察，有怀疑时擦去磁粉后重擦，如能显示出与前次相同磁痕，方能确认为缺陷。 3、3、3、8记录：磁粉显示的缺陷作好详细记录，记录下缺陷的部位、长度、条数等，以及探伤者和探伤日期。 3、3、4质量评定：按标准进行评定 3、3、5安全与搬运 3、3、5、1安全：选用相匹配的电源，安全用电，要脚穿绝缘
鞋，仪器外壳应加可靠地线。 3、3、5、2搬运：移动过程中，轻拿轻放，不碰撞，外出装箱时应用填料（海绵、泡沫等）填充好，防止电源箱倒置，防止激烈振动。 3、4渗透探伤 3、4、1检测依据：根据相应的标准质量部无损探伤作业指导 书日期xx年10月30日页数第4页共5页 3、4、2渗透探伤前的准备 3、4、2、1渗透探伤使用剂系易燃、微毒液体，操作时要严禁火种和采取必要的通风措施。如在容器内操作，尚需采取防毒措施，以防操作人员中毒。 3、4、2、2渗透探伤前，应对受检表面及附近30伽范围内进行清理，不得有污垢、蚀锈、焊渣飞溅、氧化物。当受检表面妨碍显示时应打磨或抛光处理，在受检面用钢印打编号并用于受检面有较大反差的油漆标明检验结果的标识。 3、4、2、3渗透剂的选用与保存a）着色法渗透剂中配有颜 料，其对比色应能在日光或正常的室内照明下达到可见的程度。b）购回的渗透使用剂（DPT—5）需存放在阴暗通风处，存放温度应低于40°C。 3、4、3渗透探伤的基本操作程序 3、4、3、1灵敏度检验：每次探伤前，用人工缺陷试块（铝合金试块，镀辂试块）来鉴别渗透探伤灵敏度，检查探伤使用剂、探

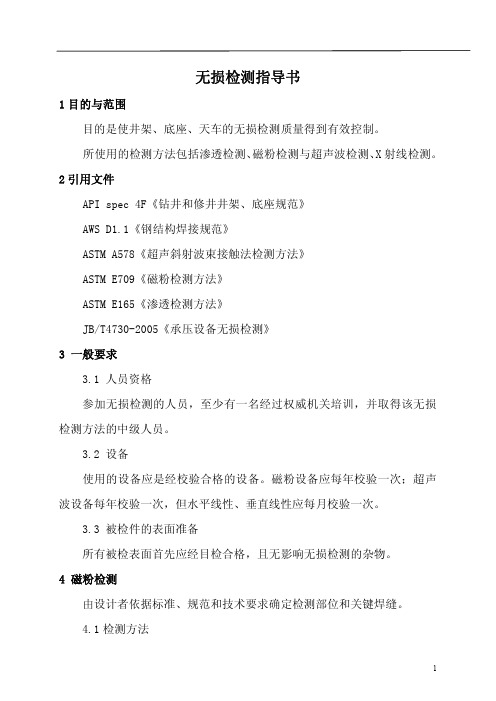

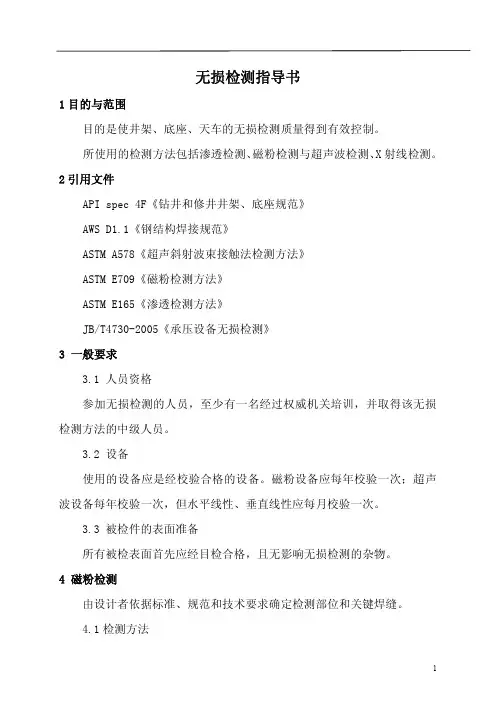

无损检测指导书 1目的与范围 目的是使井架、底座、天车的无损检测质量得到有效控制。 所使用的检测方法包括渗透检测、磁粉检测与超声波检测、X射线检测。2引用文件 API spec 4F《钻井和修井井架、底座规范》 AWS D1.1《钢结构焊接规范》 ASTM A578《超声斜射波束接触法检测方法》 ASTM E709《磁粉检测方法》 ASTM E165《渗透检测方法》 JB/T4730-2005《承压设备无损检测》 3 一般要求 3.1 人员资格 参加无损检测的人员，至少有一名经过权威机关培训，并取得该无损检测方法的中级人员。 3.2 设备 使用的设备应是经校验合格的设备。磁粉设备应每年校验一次；超声波设备每年校验一次，但水平线性、垂直线性应每月校验一次。 3.3 被检件的表面准备 所有被检表面首先应经目检合格，且无影响无损检测的杂物。 4 磁粉检测 由设计者依据标准、规范和技术要求确定检测部位和关键焊缝。 4.1检测方法
