创建拉伸、旋转和筋
模块概述
创建2D 草绘之后，您可以使用那些草绘创建3D 几何。
在本模块中，您可以使用2D 草绘创建3D 实体几何特征，包括拉伸、旋转和轮廓筋特征。您还会了解到与这些类型的基于草绘的特征相关的常用操控板选项。
目标
成功完成此模块后，您即可知道如何：
?创建实体拉伸和旋转特征。
?创建轮廓筋特征。
?了解常用的操控板选项，包括拉伸深度、特征方向、加厚草绘和旋转角度。
创建实体拉伸特征
从2D 草绘创建拉伸特征。
?垂直于草绘平面拉伸截面。
?添加或去除模型中的材料。
查看2D 草绘
添加材料的拉伸特征移除材料的拉伸特征
过程: 创建实体拉伸特征
假定背景
创建实体拉伸特征。
Extrude_Features extrude.prt
1.任务1.创建实体拉伸特征。
1. 从特征工具栏中启动“拉伸工具”(Extrude Tool) 。
2. 选取“草绘1”(Sketch 1)。
3. 将拖动控制滑块拖动到基准平面TOP 下方，使深度为16。
4. 在操控板中单击“完成特征”(Complete Feature) 。
5. 启动“拉伸工具”(Extrude Tool) 。
6. 选取“草绘2”(Sketch 2)。
7. 将高度改为24。
8. 单击“完成特征”(Complete Feature) 。
9. 启动“拉伸工具”(Extrude Tool) 。
10. 选取“草绘3”(Sketch 3)。
11. 在操控板中单击“去除材料”(Remove Material) 。
12. 将深度改为“穿透”(Through All) 。
13. 单击“完成特征”(Complete Feature) 。
过程就此结束。
常用操控板选项：拉伸深度
可以按照多种不同的深度选项来拉伸草绘。
?拉伸深度选项：
o盲孔
o对称
o到下一个
o穿透
o穿至
o到选定的
o侧1/侧2
?使用操控板或右键单击拖动控制滑块来设置
拉伸深度选项
过程: 常用操控板选项：拉伸深度
假定背景
使用不同的深度选项创建拉伸特征。
Extrude_Depth extrude-depth.prt
1.任务1.使用不同的深度选项创建拉伸特征。
1. 启动“拉伸工具”(Extrude Tool) 。
2. 选取草绘BLIND，然后将深度改为200。
3. 单击“完成特征”(Complete Feature) 。
4. 启动“拉伸工具”(Extrude Tool) 。
5. 选取草绘SYMMETRIC。
6. 在操控板中，将深度改为“对称”(Symmetric) ，然后将拖动控制滑块拖动到125。
7. 单击“完成特征”(Complete Feature) 。
8. 启动“拉伸工具”(Extrude Tool) 。
9. 选取草绘TO_NEXT。
10. 将深度改为“到下一个”(To Next) 。
11. 单击“完成特征”(Complete Feature) 。
“到下一个”(To Next) 预览可在整个模型中显示，因为它必须计算整个模型以确定“下一个”曲面。
12. 启动“拉伸工具”(Extrude Tool) 。
13. 选取草绘THRU_ALL。
14. 将深度改为“穿透”(Through All) ，然后单击“去除材料”(Remove Material) 。
15. 单击“完成特征”(Complete Feature) 。
16. 启动“拉伸工具”(Extrude Tool) 。
17. 选取草绘THRU_UNTIL。
18. 将深度改为“相交选取的曲面”(Intersect Selected Surface) ，然后选取曲面。
19. 单击“完成特征”(Complete Feature) 。
20. 启动“拉伸工具”(Extrude Tool) 。
21. 选取草绘TO_SURFACE。
22. 将深度改为“到选定项”(To Selected) ，然后选取曲面。
23. 单击“完成特征”(Complete Feature) 。
24. 请注意拉伸端的轮廓。
25. 单击“平面显示”(Plane Display) 。
26. 启动“拉伸工具”(Extrude Tool) 。
27. 选取草绘TO_PLANE。
28. 将深度改为“到选定项”(To Selected) ，然后选取基准平面DTM1。
29. 单击“完成特征”(Complete Feature) 。
30. 启动“拉伸工具”(Extrude Tool) 。
31. 选取草绘BOTH_SIDES，然后将深度改为220。
32. 选取“选项”(Options)选项卡，然后将“侧2”(Side 2) 深度改为“到下一个”(To Next) 。
33. 单击“完成特征”(Complete Feature) 。
过程就此结束。
您可以编辑某个特征的深度方向和材料方向。
?
深度方向
o 侧 1 o 侧 2
?
材料方向
添加了侧 2 深度方向的同一特征
反向深度方向后的同一特征
反向材料方向后的同一特征
“加厚草绘”选项可用在多种类型的特征中，包括拉伸、旋转、混合和扫描特征。
? 创建实体或切口。 ? 编辑材料厚度。 ? 反向加厚侧。
?
加厚开放截面或封闭截面。
反向加厚侧和材料厚度
创建加厚的切口
过程: 常用操控板选项：特征方向
假定背景
修改各种拉伸特征的深度和材料方向。
Feature_Direction feature-direction.prt
1.任务1.修改各种拉伸特征的深度和材料方向。
1. 编辑HEX 的定义。
2. 在操控板中单击“更改深度方向”(Change Depth Direction) 。
?在操控板中单击“预览特征”(Preview Feature) 。
3. 定向模型并注意切口此时位于模型的底侧。
4. 在操控板中单击“恢复特征”(Resume Feature) 。
5. 在操控板中，单击“更改材料方向”(Change Material Direction) 。
?单击“预览特征”(Preview Feature) 。六角形特征正在移除草绘外侧的材料。
六角形特征仍在从模型(基座) 中移除材料。
6. 单击“恢复特征”(Resume Feature) 。
7. 在操控板中，单击“更改材料方向”(Change Material Direction) 。
?单击“完成特征”(Complete Feature) 。
8. 按CTRL+D 以定向为“标准方向”(Standard Orientation)。
9. 编辑OVAL 的定义。请注意，深度方向向上。
10. 在操控板中选取“选项”(Options)选项卡。
?将“侧2”(Side 2) 深度改为“盲孔”(Blind) ，然后将值改为28。
?单击“完成特征”(Complete Feature) 。
11. 定向模型并查看模型的底侧。
过程就此结束。
练习: 加厚活塞销孔
目标
成功完成此模块后，您将能够：
?创建加厚特征以加强PISTON.PRT。
假定背景
已经确定活塞模型以及活塞销将产生的应力对于活塞销孔周围的当前材料量而言过高。在活塞销孔周围添加其他材料，使其满足设计标准。
Thicken_Sketch PISTON.PRT
1.任务1.加厚活塞的活塞销孔区域。
1. 单击鼠标中键并拖动以定向模型。
2. 启动“拉伸工具”(Extrude Tool) 。
3. 从模型树中选取“草绘5”(Sketch 5)。
4. 在操控板中选取“选项”(Options)选项卡，然后为“侧1”(Side 1) 选取“到下一个”(To Next) 。
?为“侧2”(Side 2) 选取“到下一个”(To Next) 。
?单击“加厚草绘”(Thicken Sketch) 。
?将材料厚度改为2。
?如有必要，单击“更改厚度侧”(Change Thickness Side) 将厚度切换到草绘之外。
5. 单击“完成特征”(Complete Feature) 。
1.任务
2.切除加厚拉伸特征的中心。
1. 启动“拉伸工具”(Extrude Tool) 。
2. 从模型树中选取“草绘5”(Sketch 5)。
3. 在操控板中，单击“去除材料”(Remove Material) 。
?单击“对称”(Symmetric) 。
?将深度改为14。
?单击“加厚草绘”(Thicken Sketch) 。
?将材料厚度改为2。
?如有必要，单击“更改厚度侧”(Change Thickness Side) 将厚度切换到草绘之外。
4. 单击“完成特征”(Complete Feature) 。
5. 在主工具栏中单击“保存”(Save) ，然后单击“确定”(OK)保存模型。
6. 单击“文件”(File) > “拭除”(Erase) > “当前”(Current) > “是”(Yes)，将模型从内存中拭除。
练习就此结束。
创建实体旋转特征
从 2D 草绘创建旋转特征。
? 绕草绘平面中的旋转轴旋转截面。 ? 添加或去除模型中的材料。 ?
选取不同的旋转轴。
o 第一条几何中心线 o 轴或边
查看 2D 草绘
使用不同旋转轴的同一旋转草绘
使用旋转特征移除材料
过程: 创建实体旋转特征
假定背景
围绕不同的轴创建实体旋转特征。
Revolve_Features revolve.prt
1.任务1.使用不同的旋转轴创建实体旋转特征。
1. 编辑“草绘1”(Sketch 1)的定义。请注意竖直中心线和水平中心线。
2. 选取垂直中心线，右键单击并选取“几何”(Geometry)。
3. 单击“草绘器”工具栏中的“几何中心线”(Geometry Centerline) 并在水平中心线上草绘水平几何中心线。
4. 单击“完成截面”(Done Section) 。
5. 定向为“标准方向”(Standard Orientation)。
6. 从特征工具栏中启动“旋转工具”(Revolve Tool) 。
7. 如有必要，可选取“草绘1”(Sketch 1)。
8. 右键单击并选取“旋转轴收集器”(Axis of Revolution Collector)。
9. 选取基准轴REV。
10. 单击“完成特征”(Complete Feature) 。
11. 编辑“旋转1”(Revolve 1)的定义。
12. 在操控板中选取“放置”(Placement)选项卡，然后单击“内部CL”(Internal CL)。
13. 单击“完成特征”(Complete Feature) 。
14. 单击“轴显示”(Axis Display) 以禁用其显示。
15. 从特征工具栏中启动“旋转工具”(Revolve Tool) 。
16. 选取“草绘2”(Sketch 2)。
17. 单击“去除材料”(Remove Material) 。
18. 将“旋转”(Revolve) 角度改为75，然后按ENTER 键。
19. 单击“完成特征”(Complete Feature) 。
2011-2012年第一学期 《Pro/E三维造型》课程期末综合作业 题目：电脑摄像头的制作 班级：XXXXX 姓名：XXXXX 学号：XXXXX 电话：XXXXXXXX Email： 日期：
设计构思：本次设计实体为立式电脑摄像头，实体绘制过程中主要运用了拉伸、旋转特征，辅助以扫描、螺旋扫描、阵列、圆角、基准点、面等。特征设计中忽略了实体内部的镶嵌结构，以及弹簧、光学透镜镜片、电线、螺钉等结构。从工程实践来讲，该实体并不能用单个的零件来阐述，完成的prt文件只能代表摄像头外形特征，并不具有实际意义。 实物图片
模型截图 制作步骤与说明： 一、绘制头部： 【1】打开程序，先新建一个模型文件：点击系统工具栏里的“新建”图标，在弹出的“新建”对话框中保持默认值，单击“确定”按钮，进入零件设计界面。 【2】单击下拉菜单【插入】、【旋转】命令，或者直接单击特征工具栏中的“旋转工具” 的“定义”按钮，以绘制旋转截面。 【3】系统弹出“草绘”对话框，选择FRONT面为草绘平面，接收系统默认草绘方向， 单击“草绘”按钮，进入草绘工作状态。
【4】如图1所示：先绘制一条旋转轴线（图中竖直虚线），再绘制一个直径100的圆（圆心过旋转轴线），在剪切至图1所示。 图1 【5】单击草绘工具栏下面的按钮，系统回到零件设计模式。此时单击“预览”按钮，模型如图2所示： 图2
【6】接受默认值，单击按钮，完成曲面旋转特征。单击下拉菜单中的【文件】，【保存 副本】菜单命令，在新建名称中输入“qiuke”，保存。 【7】在模型树中选中“旋转1”，单击【编辑】、【实体化】，然后点击按钮，将上一步 得到的球壳实体化得到球。 二、绘制双耳： 【8】单击特征工具栏里的“基准平面工具”，选择RIGHT平面，偏移距离设置为45，新建一个基准平面；再在RIGHT平面另一边新建一个对称基准平面，名称分别为DTM1和DTM2。 【9】单击特征工具栏中的“拉伸”，选择“拉伸为实体”，以DTM1基准平面为草绘平面，绘制一个直径60的圆，单击完成草绘，拉伸实体参数分别为，单击得到实体局部切槽如图3所示。对切口进行倒圆角处理，圆角半径设为0.5。 图3 【10】重复上一步，以DTM2为基准，得到与步骤9对称的切口。如图4所示：
30个Solidworks实例 图1提示： ①拉伸圆柱→倒内外角→拉伸切槽； ②拉伸带槽柱体→倒内外角； ③旋转带倒角圆套→切伸切槽。 图2提示： ①拉伸带孔的六边形→倒内角→倒外角； ②拉伸圆柱套→倒内角→倒外角→拉伸切六边； ③旋转带倒角圆柱套→拉伸切六边。
①拉伸带孔的六边形→倒内角→倒外角→拉伸切顶槽； ②拉伸圆柱套→倒内角→倒外角→拉伸切六边形→拉伸切顶槽； ③旋转带倒角的圆柱套→拉伸切六边→拉伸切顶槽。 图4提示： ①拉伸圆锥套→拉伸侧耳→切除多余部分→圆角； ②旋转圆锥套→拉伸侧耳→切除多余部分→圆角。 图5提示： 旋转生成主体→拉伸切横槽→阵列横槽。
①拉伸圆柱→倒角→拉伸切除圆柱孔； ②旋转带倒角圆柱→拉伸切除圆柱孔。 图7提示： ①旋转法。 图8示： ①旋转阶梯轴（带大端孔）→拉伸切内六角→拉伸切外六角→切小端圆孔； ②拉伸阶梯轴→拉伸切圆柱孔→拉伸切内六角→拉伸切外六角→切小端圆孔。 图9提示：
①旋转带球阶梯轴→拉伸切中孔→拉伸切横孔→拉伸切球部槽。 图10提示： ①旋转法。 图11示： ①旋转生成轮主体→拉伸切轮幅→拉伸切键槽。 图12提示： ①旋转主体→切除拉伸孔→切除拉伸槽。
图13提示： ①旋转。 图14提示： ①旋转生成带皮带槽的轮主体→拉伸切轮幅→拉伸切键槽。 图15提示： ①画一个方块→切除拉伸内侧面→拉伸两个柱→切除拉伸外侧面→切除拉伸孔。
图16提示： ①旋转生成齿轮主体→切除拉伸键槽→画一个齿的曲线→扫描生成一个齿→阵列其它齿。 ②从库中提取→保存零件。 图17提示： ①旋转主体→切除拉伸孔。 图18提示： ①旋转主体→切除拉伸孔。
图1 图2 图1提示：①拉伸圆柱→倒内外角→拉伸切槽；。 ②拉伸带槽柱体→倒内外角；。 ③旋转带倒角圆套→切伸切槽。 图2提示：①拉伸带孔的六边形→倒内角→倒外角；。 ②拉伸圆柱套→倒内角→倒外角→拉伸切六边；。 ③旋转带倒角圆柱套→拉伸切六边。 图3 图4 图3提示：①拉伸带孔的六边形→倒内角→倒外角→拉伸切顶槽； ②拉伸圆柱套→倒内角→倒外角→拉伸切六边形→拉伸切顶槽； ③旋转带倒角的圆柱套→拉伸切六边→拉伸切顶槽。 图4提示：①拉伸圆锥套→拉伸侧耳→切除多余部分→圆角； ②旋转圆锥套→拉伸侧耳→切除多余部分→圆角。 图5 图6 图5提示：旋转生成主体→拉伸切横槽→阵列横槽。 1
图6提示：①拉伸圆柱→倒角→拉伸切除圆柱孔； ②旋转带倒角圆柱→拉伸切除圆柱孔。 图7 图8 图7提示：旋转法。 图8示：①旋转阶梯轴（带大端孔）→拉伸切内六角→拉伸切外六角→切小端圆孔； ②拉伸阶梯轴→拉伸切圆柱孔→拉伸切内六角→拉伸切外六角→切小端圆孔。 图9 图10 图9提示：①旋转带球阶梯轴→拉伸切中孔→拉伸切横孔→拉伸切球部槽。 图10提示：①旋转法。 图11 图12 图11示：旋转生成轮主体→拉伸切轮幅→拉伸切键槽。 图12提示：旋转主体→切除拉伸孔→切除拉伸槽。 2
图13 图14 图13提示：①旋转。 图14提示：①旋转生成带皮带槽的轮主体→拉伸切轮幅→拉伸切键槽。 图15 图16 图15提示：①画一个方块→切除拉伸内侧面→拉伸两个柱→切除拉伸外侧面→切除拉伸孔。 图16提示：①旋转生成齿轮主体→切除拉伸键槽→画一个齿的曲线→扫描生成一个齿→阵列其它齿。 ②从库中提取→保存零件。 图17 图18 图17提示：旋转主体→切除拉伸孔。 3
东方之子 22:04:20 你学这个有意思吗 东方之子 22:04:51 给你个prt。。。要不要んし 22:04:53 哥哥，给我传下 んし 22:04:56 要 东方之子 22:05:46 东方之子 22:05:47 我是5.0M060的 东方之子 22:06:01 你是那个版本？
んし 22:06:02 我creo没问题 东方之子 22:06:08 恩 东方之子 22:06:29 这些都没有实际意义。。。你也用不上 んし 22:06:47 恩，好奇害死猫啊 东方之子 22:07:09 呵呵。看不透我再教你 んし 22:07:24 谢谢 んし 22:10:09 这个草绘有什么技巧？ 东方之子 22:10:27 没有技巧的 东方之子 22:10:55 想学吗 んし 22:10:57 直接草绘个圆？还有什么呢？麻烦再赐教下 んし 22:11:02 恩。 东方之子 22:11:13 你会骨架模型吗 んし 22:11:24 不会。。 んし 22:11:32 初学者 东方之子 22:11:36 装配会吗 んし 22:11:44 会 んし 22:13:03 师傅 んし 22:13:14 东方之子 22:13:25 装配-新建骨架模型-（旋转）。新建零件-拉伸-草绘（复制圆）-Ok 东方之子 22:13:33 保存 んし 22:13:43 好，我试试。
东方之子 22:13:58 再打开新建的零件就是是了 んし 22:14:36 没有骨架模型。。 东方之子 22:15:50 确定 东方之子 22:15:55 截图 んし 22:16:23
刚截了你看看选的装配。右边 没有骨架模型的选择 东方之子 22:17:44 确定 东方之子 22:17:52 截图 んし 22:18:11 我截了。你那边看不到吗？
实例 图81 图82 图81提示：拉伸中间圆套→切键槽→旋转一个手把→阵列。 图82提示：拉伸大板→拉伸半圆体→旋转中间圆柱→拉伸小板→切中孔→切方槽。 图83 图84 图83提示：右侧板→拉伸侧圆柱→切侧圆柱孔→拉伸上板→拉伸上小板体→切小板中间部分→切小板孔→拉伸上圆柱→切上圆柱孔。 图84提示：拉伸主体→拉伸底板→拉伸上沿→拉伸一侧轴承座圆柱→加筋板→拉伸固定板→切轴承孔→切轴承压盖孔→镜象另一半→切底板孔→切连接孔→生成分隔线→拔模固定板。 图85 图86 图85提示：拉伸主体→圆角主体→抽壳主体→拉伸底沿→拉伸侧固定板→拉伸一侧轴承座→切一侧轴承孔→拉伸固定板→拔模固定板→加轴承压盖孔→加筋板→镜象另一半→拉伸顶部圆柱→切顶部小孔→切底板孔。 1
图86提示：拉伸竖圆柱体→旋转横圆套→切竖圆柱孔→拉伸左叉→切左叉外形→拉伸中间横板→拉伸右叉→切右叉外形→旋转切叉孔加筋。 图87 图88 图87提示：拉伸方块→在事侧面抽壳→旋转竖圆柱→建立基准面→旋转右圆柱套→切竖圆柱孔→切底法兰孔→切右法兰孔→圆角。 图88提示：旋转180度主体（带圆角）→拉伸一全侧耳→切除台阶→倒角→圆角→镜象→旋转中间凸台（带孔）→圆角中间凸台。 图89 图90 图89提示：拉伸底板（带孔）→拉伸底板凸台→圆角底板→拉伸上板→切上板孔→切除上板。 图90提示：旋转主体→切孔。 2
图91 图91提示：按主视图画一个草图→退出草图→用转换实体引用拉伸侧板→拉伸上板外 廓→拉伸上板凸台→切除上板方孔→拉伸底板→切底板孔→隐藏无用草图。 图92 图92提示：画椭圆草图→画截面草图→扫描→画右切除草图（带回转中心线）→旋转 切除。 3
拖鞋的建模方法 拖鞋的建模大体可以分为底面的脚板形状和上面的两条带子组成。首先我们可以“拉伸”出底面。做两条中心线，宽度标注为140，长度标注为300，在矩形所在区域内，用“样条曲线”绘制如图形状的封闭曲线。拉伸高度8.
在拉伸的脚型面的上面作点point0，拖动点控制块分别到right面和front面，让这两个面做参考。调整point0的位置，使该店位置处于左上角。该店将作为后面鞋带曲线的起始参考点。 同理做出下端的两个点。
做平面DTM1，参考right平面，参考点point0. 在弹出的“基准平面”“显示”中勾选“调整轮廓”，将DTM1调整到合适大小（这样有利于平面之间区分，特别是平行平面之间的区分，在一些复杂零件中可以方便辨别面）
参考top面建立一个平面dtm2，偏移量为24.接下来我们将早该平面上绘制一条鞋带曲面的构造边界线。 建立一个草绘，草绘平面为dtm2，选择dtm1为参考，在point0下方绘制一条直线，标注长度20.做该线段的中点为参考点point5.
同样以point1，point2为中点绘制如下直线。这样我们得3三条鞋带曲面边界线。 然后我们进入“造型”，选择“曲线”创建一条起始为point5，末端为上面图中直线的中点，点击工具栏中“显示所有视图”图标，在三个视图中调节控制软点（也可点击曲线，然后右键“添加点”，来添加控制软点，但一般控制软点不易过多，否则难调整） 同理创建右边的另一条鞋带线
然后在“造型”截面中选择右边工具栏中的“曲面”，添加所做的两条直线为边界线，选择造型所做的曲线为内部曲线，得到下图的曲面。 同理做出右边的曲面。

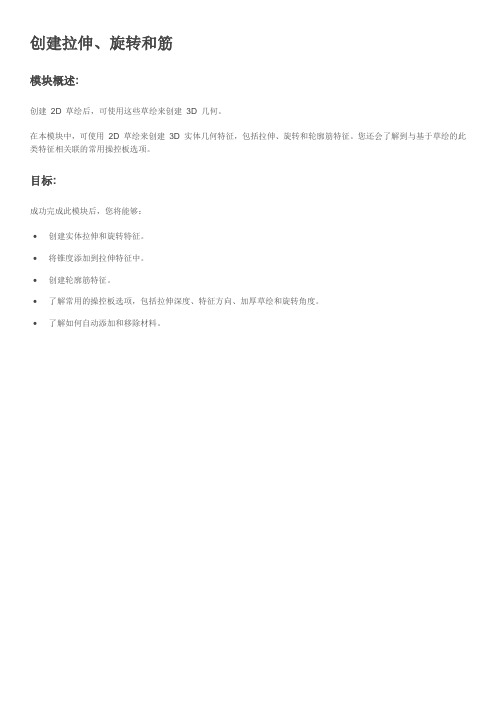

创建拉伸、旋转和筋 模块概述 创建2D 草绘之后，您可以使用那些草绘创建3D 几何。 在本模块中，您可以使用2D 草绘创建3D 实体几何特征，包括拉伸、旋转和轮廓筋特征。您还会了解到与这些类型的基于草绘的特征相关的常用操控板选项。 目标 成功完成此模块后，您即可知道如何： ?创建实体拉伸和旋转特征。 ?创建轮廓筋特征。 ?了解常用的操控板选项，包括拉伸深度、特征方向、加厚草绘和旋转角度。
