实例
图81 图82
图81提示：拉伸中间圆套→切键槽→旋转一个手把→阵列。
图82提示：拉伸大板→拉伸半圆体→旋转中间圆柱→拉伸小板→切中孔→切方槽。
图83 图84
图83提示：右侧板→拉伸侧圆柱→切侧圆柱孔→拉伸上板→拉伸上小板体→切小板中间部分→切小板孔→拉伸上圆柱→切上圆柱孔。
图84提示：拉伸主体→拉伸底板→拉伸上沿→拉伸一侧轴承座圆柱→加筋板→拉伸固定板→切轴承孔→切轴承压盖孔→镜象另一半→切底板孔→切连接孔→生成分隔线→拔模固定板。
图85 图86
图85提示：拉伸主体→圆角主体→抽壳主体→拉伸底沿→拉伸侧固定板→拉伸一侧轴承座→切一侧轴承孔→拉伸固定板→拔模固定板→加轴承压盖孔→加筋板→镜象另一半→拉伸顶部圆柱→切顶部小孔→切底板孔。
1
图86提示：拉伸竖圆柱体→旋转横圆套→切竖圆柱孔→拉伸左叉→切左叉外形→拉伸中间横板→拉伸右叉→切右叉外形→旋转切叉孔加筋。
图87 图88
图87提示：拉伸方块→在事侧面抽壳→旋转竖圆柱→建立基准面→旋转右圆柱套→切竖圆柱孔→切底法兰孔→切右法兰孔→圆角。
图88提示：旋转180度主体（带圆角）→拉伸一全侧耳→切除台阶→倒角→圆角→镜象→旋转中间凸台（带孔）→圆角中间凸台。
图89 图90
图89提示：拉伸底板（带孔）→拉伸底板凸台→圆角底板→拉伸上板→切上板孔→切除上板。
图90提示：旋转主体→切孔。
2
图91
图91提示：按主视图画一个草图→退出草图→用转换实体引用拉伸侧板→拉伸上板外
廓→拉伸上板凸台→切除上板方孔→拉伸底板→切底板孔→隐藏无用草图。
图92
图92提示：画椭圆草图→画截面草图→扫描→画右切除草图（带回转中心线）→旋转
切除。
3
4
图93
图93提示：按俯视图画一个草图→用转换法再画底面草图→建立顶部基准面→用转换法再画上面草图→放样实体→用覃图引用法在实体上部凸台底部草图→带拔模拉伸→隐藏无用草图。
图94
图94提示：旋转底部圆台→拉伸筋板→旋转切除上部球面。
5
图95
图95提示：拉伸立方体→分别画两头半圆草图（两个草图）→画两个导导线草图（两个草图）→放样曲面（用两条引导线）→用曲面切除→隐藏曲面。
图96
图96提示：画一段螺旋线→画叶片草图→沿螺旋线扫描叶片→切除叶片→旋转风扇中间体→阵列三个叶片。
图97
图97提示：旋转主体→加一个筋板→阵列三个筋板。
6
图98
图98提示：拉伸底板→拉伸一个小方块→阵列全部方块。
图99
图99提示：拉伸板（拔模10度）→拉伸三个圆柱（草图中画三个圆，拉伸时不合并实体）→圆角圆柱→压凹（选定切除，间隙为1mm ）→圆角上表面→抽壳（厚度1mm ）。
图100
图100提示：拉伸六棱柱→弯曲（扭曲100度，基准面1剪裁距离20mm ）
7
图101
图101提示：拉伸圆柱体→倒下角→建立等距曲面（选择立柱、下倒角、底面）→用包覆切除凹坑→用包覆加文字→扫描加手把→曲面切除内腔→倒上角。
图102
图102提示：旋转圆台→建立基准面（曲面切平面）→拉伸键。
图103
图103提示：旋转主体（或拉伸主体）→画样条曲线→拉伸曲面→用曲面切除→隐藏曲面。
8
图104
图104提示：拉伸（或旋转）阶梯轴→切除平台→切除凹坑→切除中间孔。
图105
图105提示：拉伸右视图所示的弧形板→拉伸弯板（不选定合并结果）→插入特征（组合）→选择共同→选择两个实体并确定→拉伸其它凸台→节孔。
图106
图106提示：画椭圆草图（轮廓）→画直线草图（路径）→画样条曲线（引导线）→插
入凸台/基体扫描→等距曲面→画耳朵扫描路径→生成基准面→画耳朵截面草图→扫描耳朵→打开Photoworks→设置渲染背景→设置零件材料→渲染。
图107 装配子图1
图107提示：拉伸立柱主体→切附后立柱上部台阶→拉伸右横圆柱→拉伸左横柱体→旋转切除中间竖孔→切除右横孔→切除左横孔→圆角→拉伸左上耳→加筋板
图108 装配子图3 图109 装配子图4 图108提示：旋转（或拉伸）阶梯轴→切除横孔→倒角
图109提示：旋转球缺→用特征钻孔
9
10
图110 装配子图2
图110提示：拉伸手把主体（不含螺纹部分）→拉伸手把圆柱→切孔→拉伸螺纹部分圆柱→加螺纹装饰线（插入注解）
图111 装配体总图
一、识读图107、108、109、110所示的零件图样，完成零件实体造型（螺纹造型不做），将4个零件依次保存，并以准考证号加a1、a2、a3、a4为文件名保存.x_t 格式（Parasolid 9.0以下）实体文件（60分）。
二、对图111的零件进行装配，根据三维设计模型自动生成装配图的全剖主视图（视向和阀体座零件一致，不要标注和标题栏，图线要求符合正投影规则），并以准考证号加b 为文件名保存.dwg 格式图形文件，并用软件功能算出压杆零件的转动角度范围是 （以图2压杆零件所示为基准位置）（20分）。
三、根据第二题所确定的压杆零件的转动角度范围，完成压杆零件的转动动画仿真，要求出现压杆零件转动时的两个极限位置但不能出现干涉，生成主视图视向（和阀体座零件主视图视向一致）avi 文件（25帧/秒 800×600像素）（20分）。
装配提示：建立装配图文件→插入现有零件主体（图107）→插入现有零件销轴（图108）→配合关系同轴→配合关系重合→插入现有零件手把（图110）→配合关系同轴→配合关系重合→插入现有零件球→配合关系同轴→配合关系重合→手把与主体用角度配合。
工程图提示：建立工程图文件→插入视图→画剖视图构造线→生成剖面视图（手把不剖）→加球局部剖视图→保存为.DWG文件。
动画提示：打开装配图→切换到动画功能→拖动时间杆到一定位置（视图方向）→双击角度配合→输入角度→再拖动时间杆到下一个适当位置→双击角度配合→输入角度→播放动画→保存动画为.AVI文件。
各种动画制作说明：
1. 装配体爆炸动画制作
制作装配爆炸视图（如图112所示）→切换到动画标签→拖动时间杆1个小距离→用动画向导生成爆炸动画→再次拖动时间杆1个小距离→用动画向导取消爆炸→播放动画。
图112爆炸视图
2. 移动零件动画（图113）
切换到动画标签→拖动时间杆1个距离→用鼠标拖动零件到B点→拖动时间杆→用鼠标拖动零件到C点→拖动时间杆→用鼠标拖动零件到D点→拖动时间杆→用鼠标拖动零件到E 点→→拖动时间杆→用鼠标拖动零件到F点→拖动时间杆→用鼠标拖动零件到G点→播放动画。
图113移动零件生成动画
3. 移动给定距离动画
将装配体中需要移动给定距离的零件与下动的零件设置配合→切换到动画→拖动时间杆到某一位置→双击动画界树中的距离角度并输入角度值→播放动画。
11
12
图114 用距离生成动画
4. 转动角度动画
将要转动的零件与固定不动的零件（或另画一个直线草图）设置角度配合→拖动时间杆→双击动画树中的角度并输入角度值→播放动画。
图115 用角度生成动画
图116 用角度生成动画
在图116中，为了使轴承一起转动可以在轴承和轴上各画一条构造直线草图，使两直线配合为平行，
5. 旋转马达动画（模拟）
如图117所示的机构制作旋转马达动画：单击模拟工具栏中的旋转马达按钮→弹出旋转马达
13
设置对话框→选择小齿轮轴→确定转动方向（图中选择为逆时针）→选择小齿轮→确定转动方向→择大齿轮轴→确定转动方向→选择大齿轮→确定转动方向（顺时针）→单击对话框中的确定按钮→单击计算模拟按钮→重播模拟。
为了使两个齿轮的齿对齐，可以在两个齿轮端面上各绘制一条构造半径线，定义配合重合，定义后再将其重合关系删除
图117 旋转马达动画
6. 线性马达
单击模拟工具栏中的线性马达按钮→弹出线性马达对话框→单击要移动零件上移动方向的边线→如果方向不合适可以改变方向→单击对话框中的确定按钮→单击计算模拟按钮→重拨模拟。
图118 线性马达动画
7. 线性弹簧动画
如图119所示的装配体生成线性弹簧动画：在两个支座之间绘制一条草图条直线→在直线的中点上绘制一个点→单击模拟工具栏中的线性弹簧按钮→弹出线性弹簧对话框→单击滑板的一个边→单击草图中的点→在图中出现弹簧→输入自由长度（如50）→输入弹簧常数→单击对话框中的确定按钮→单击计算模拟按钮→重播模拟。
图119 线性弹簧动画
8. 引力动画
如图120所示的装配体生成引力动画：单击模拟工具栏中的引力按钮→弹出引力对话框→单击滑板的一个边→确定引力方向→可以修改引力常数→单击对话框中的确定按钮→单击计算模拟按钮→重播模拟。
图120 引力动画
14

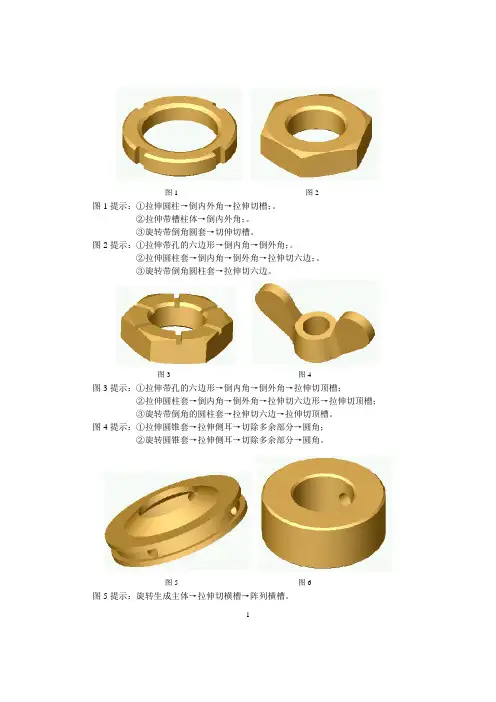

1 图1 图2 图1提示：①拉伸圆柱→倒内外角→拉伸切槽；。 ②拉伸带槽柱体→倒内外角；。 ③旋转带倒角圆套→切伸切槽。 图2提示：①拉伸带孔的六边形→倒内角→倒外角；。 ②拉伸圆柱套→倒内角→倒外角→拉伸切六边；。 ③旋转带倒角圆柱套→拉伸切六边。 图3 图4 图3提示：①拉伸带孔的六边形→倒内角→倒外角→拉伸切顶槽； ②拉伸圆柱套→倒内角→倒外角→拉伸切六边形→拉伸切顶槽； ③旋转带倒角的圆柱套→拉伸切六边→拉伸切顶槽。 图4提示：①拉伸圆锥套→拉伸侧耳→切除多余部分→圆角； ②旋转圆锥套→拉伸侧耳→切除多余部分→圆角。 图5 图6 图5提示：旋转生成主体→拉伸切横槽→阵列横槽。
2 图6提示：①拉伸圆柱→倒角→拉伸切除圆柱孔； ②旋转带倒角圆柱→拉伸切除圆柱孔。 图7 图8 图7提示：旋转法。 图8示：①旋转阶梯轴（带大端孔）→拉伸切内六角→拉伸切外六角→切小端圆孔； ②拉伸阶梯轴→拉伸切圆柱孔→拉伸切内六角→拉伸切外六角→切小端圆 孔。 图9 图10 图9提示：①旋转带球阶梯轴→拉伸切中孔→拉伸切横孔→拉伸切球部槽。 图10提示：①旋转法。 图11 图12 图11示：旋转生成轮主体→拉伸切轮幅→拉伸切键槽。 图12提示：旋转主体→切除拉伸孔→切除拉伸槽。
3 图13 图14 图13提示：①旋转。 图14提示：①旋转生成带皮带槽的轮主体→拉伸切轮幅→拉伸切键槽。 图15 图16 图15提示：①画一个方块→切除拉伸内侧面→拉伸两个柱→切除拉伸外侧面→切除拉伸孔。 图16提示：①旋转生成齿轮主体→切除拉伸键槽→画一个齿的曲线→扫描生成一个齿→阵列其它齿。 ②从库中提取→保存零件。 图17 图18 图17提示：旋转主体→切除拉伸孔。

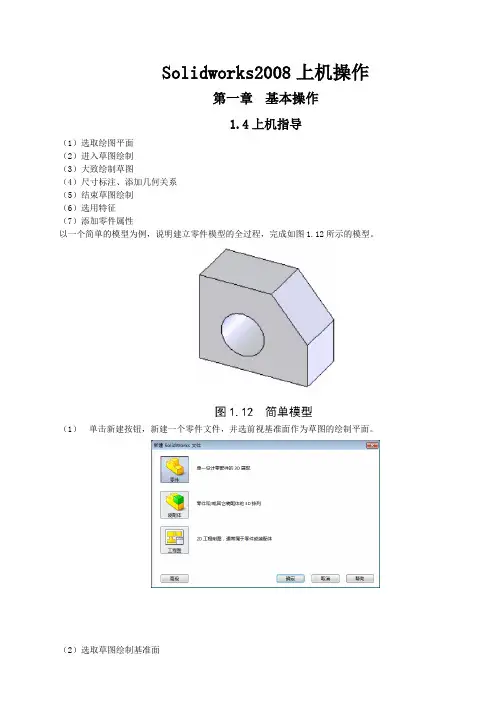

实例操作 在简单介绍了界面和工具栏后，这里给读者演示做一个小零件，如图1-21所示，让读者了解造型的过程。 图1-21零件的造型 操作步骤 （1）打开SolidWorks界面后，单击【文件】→【新建】命令或者单击按钮，出现“新建SolidWorks文件”对话框，选择【零件】命令后单击【确定】按钮，出现一个新建文件的界面，首先单击【保存】按钮，将这个文件保存为“底座”。 （2）在控制区单击【前视基准面】，然后在草图绘制工具栏单击按钮，出现如图1-22所示的草图绘制界面；在图形区单击鼠标右键，取消选中快捷菜单的【显示网格线】复选框，在图形区就没有网格线了。在作图的过程中，由于实行参数化，对于网格一般不应用，所以在以后的作图中，都去掉网格。
SolidWorks 2006三维建模实例教程 2 图1-22草图绘制界面 （3）单击绘制【中心线】按钮，在图形区过原点绘制一条中心线，然后单击【直线】按钮，在图形区绘制如图1-23所示的图形，需要注意各条图线之间的几何关系。不需要具体确定尺寸，只需确定其形状即可，实际大小是在参数化的尺寸标注中确定的。 提示：在图1-23所示草图中，表示“竖直”的意思；表示“水平”的意思；表示“重合”的意思，例如图中下面显示的两个符号，表示左边的上面的 直线和原点重合，也就是两条直线在一条直线上。最后按住Ctrl键单击选择圆 弧的圆心和圆弧的起点，在属性管理器中【添加尺寸关系】中选择水平；同样 选择圆弧的圆心和圆弧的终点，在属性管理器中【添加尺寸关系】中选择垂直。 如果不要显示这些几何关系，则可以单击视图工具栏的按钮，使其浮起，需 要显示，就使其凹下。 画图中右上角的圆弧是在画完一段直线时，将鼠标靠近刚才确定的直线的终点，这时鼠标的标记后面由原来的直线图案变成一对同心圆的图案，或者单击鼠标右键，在弹出的快捷菜单中选择转到圆弧，这时就可以画圆弧了，如图1-24所示。
solidworks实例操作 实例操作 在简单介绍了界面和工具栏后，这里给读者演示做一个小零件，如图1-21所示，让读者了解造型的过程。 图1-21 零件的造型 操作步骤 ,1,打开SolidWorks界面后～单击【文件】?【新建】命令或者单击按钮～出现“新建SolidWorks文件”对话框～选择【零件】命令后单击【确定】按钮～出现一个新建文件的界面～首先单击【保存】按钮～将这个文件保存为“底座”。 ,2,在控制区单击【前视基准面】～然后在草图绘制工具栏单击按钮～ ,在图形区单击鼠标右键～取消选中快出现如图1-22所示的草图绘制界面捷菜单的【显示网格线】复选框～在图形区就没有网格线了。在作图的过程中～由于实行参数化～对于网格一般不应用～所以在以后的作图中～都去掉网格。 第章基础与建模技术1 1SolidWorks
图1-22 草图绘制界面 ,3,单击绘制【中心线】按钮～在图形区过原点绘制一条中心线～然后单击【直线】按钮～在图形区绘制如图1-23所示的图形～需要注意各条图线之间的 实际大小是在参数化的几何关系。不需要具体确定尺寸～只需确定其形状即可～ 尺寸标注中确定的。 提示:在图1-23所示草图中～表示“竖直”的意思,表示“水平”的意思, 表示“重合”的意思～例如图中下面显示的两个符号～表示左边的 上面的直线和原点重合～也就是两条直线在一条直线上。最后按 住Ctrl键单击选择圆弧的圆心和圆弧的起点～在属性管理器中【添 加尺寸关系】中选择水平,同样选择圆弧的圆心和圆弧的终点～在 属性管理器中【添加尺寸关系】中选择垂直。如果不要显示这些几何 关系～则可以单击视图工具栏的按钮～使其浮起～需要显示～就使其
第 9 章装配体设计·109· 9.2：装配体检查 9.2.1 案例介绍及知识要点 对如图 9-93 所示的链轮组件进行干涉检查并修复。 图 9-93 干涉检查 知识点 干涉检查 装配体中编辑零部件 9.2.2操作步骤 <1> 打开装配体 打开光盘中的“第9 章 /装配体检查 /干涉检查 / 链轮组件”
·110·SolidWorks 实用教程 <2> 干涉检查 切换到【评估】工具栏，单击【干涉检查】按钮，弹出【干涉检查】属性管理器对 话框，单击【计算】按钮，如图9-94 所示。 图 9-94干涉检查 <3>查看干涉位置 单击【结果】选项组下的目录，可以显示干涉的零件，如图9-95 所示，干涉 1 和干涉 2 都为轴承和轴干涉，干涉 3 和干涉 11 都为键和顶丝干涉，干涉 4 和干涉 12 都为轴和链轮，干涉 5 和 13 干涉都为链轮和键，干涉 6 和干涉 14 都为链轮和顶丝，干涉 7、干涉 8、干涉9 和干涉 10 都为连接板和螺栓干涉。 图 9-95检查干涉位置 <4> 忽略干涉 在【结果】选项组下的文本框中选中“螺栓和连接板的4个干涉、顶丝和链轮的 2 个干涉”，单击【忽略】按钮，单击【确定】按钮。如图9-96所示
第 9 章装配体设计·111· 图 9-96忽略干涉 <5> 打开干涉零件 在 FeatureManager 设计树中展开“轴组件”特征树，单击“轴”，在关联菜单中单击【打开零件】按钮。如图9-97 所示 图 9-97查看干涉零件 <6> 修改干涉问题 双击轴，显示轴的直径为“36”，的确与直径为“35”的孔干涉，所以修改轴的直径为“35”，如图 9-98 所示，单击【重新建模】按钮并回车，单击【确定】按钮，单击【保存】按钮，保存修改的零件，单击【关闭】按钮，在对话框单击【是】按钮。
实例 图81 图82 图81提示：拉伸中间圆套→切键槽→旋转一个手把→阵列。 图82提示：拉伸大板→拉伸半圆体→旋转中间圆柱→拉伸小板→切中孔→切方槽。 图83 图84 图83提示：右侧板→拉伸侧圆柱→切侧圆柱孔→拉伸上板→拉伸上小板体→切小板中间部分→切小板孔→拉伸上圆柱→切上圆柱孔。 图84提示：拉伸主体→拉伸底板→拉伸上沿→拉伸一侧轴承座圆柱→加筋板→拉伸固定板→切轴承孔→切轴承压盖孔→镜象另一半→切底板孔→切连接孔→生成分隔线→拔模固定板。 图85 图86 图85提示：拉伸主体→圆角主体→抽壳主体→拉伸底沿→拉伸侧固定板→拉伸一侧轴承座→切一侧轴承孔→拉伸固定板→拔模固定板→加轴承压盖孔→加筋板→镜象另一半→拉伸顶部圆柱→切顶部小孔→切底板孔。 1
图86提示：拉伸竖圆柱体→旋转横圆套→切竖圆柱孔→拉伸左叉→切左叉外形→拉伸中间横板→拉伸右叉→切右叉外形→旋转切叉孔加筋。 图87 图88 图87提示：拉伸方块→在事侧面抽壳→旋转竖圆柱→建立基准面→旋转右圆柱套→切竖圆柱孔→切底法兰孔→切右法兰孔→圆角。 图88提示：旋转180度主体（带圆角）→拉伸一全侧耳→切除台阶→倒角→圆角→镜象→旋转中间凸台（带孔）→圆角中间凸台。 图89 图90 图89提示：拉伸底板（带孔）→拉伸底板凸台→圆角底板→拉伸上板→切上板孔→切除上板。 图90提示：旋转主体→切孔。 2
图91 图91提示：按主视图画一个草图→退出草图→用转换实体引用拉伸侧板→拉伸上板外 廓→拉伸上板凸台→切除上板方孔→拉伸底板→切底板孔→隐藏无用草图。 图92 图92提示：画椭圆草图→画截面草图→扫描→画右切除草图（带回转中心线）→旋转 切除。 3
solidworks 120个实例制作步骤 图1 图2 图1提示：①拉伸圆柱→倒内外角→拉伸切槽；。 ②拉伸带槽柱体→倒内外角；。 ③旋转带倒角圆套→切伸切槽。 图2提示：①拉伸带孔的六边形→倒内角→倒外角；。 ②拉伸圆柱套→倒内角→倒外角→拉伸切六边；。 ③旋转带倒角圆柱套→拉伸切六边。 图3 图4 图3提示：①拉伸带孔的六边形→倒内角→倒外角→拉伸切顶槽； ②拉伸圆柱套→倒内角→倒外角→拉伸切六边形→拉伸切顶槽； ③旋转带倒角的圆柱套→拉伸切六边→拉伸切顶槽。 图4提示：①拉伸圆锥套→拉伸侧耳→切除多余部分→圆角； ②旋转圆锥套→拉伸侧耳→切除多余部分→圆角。
图5 图6 图5提示：旋转生成主体→拉伸切横槽→阵列横槽。 图6提示：①拉伸圆柱→倒角→拉伸切除圆柱孔； ②旋转带倒角圆柱→拉伸切除圆柱孔。 图7 图8 图7提示：旋转法。 图8示：①旋转阶梯轴（带大端孔）→拉伸切内六角→拉伸切外六角→切小端圆孔； ②拉伸阶梯轴→拉伸切圆柱孔→拉伸切内六角→拉伸切外六角→切小端圆孔。 图9 图10 图9提示：①旋转带球阶梯轴→拉伸切中孔→拉伸切横孔→拉伸切球部槽。 图10提示：①旋转法。
图11 图12 图11示：旋转生成轮主体→拉伸切轮幅→拉伸切键槽。 图12提示：旋转主体→切除拉伸孔→切除拉伸槽。 图13 图14 图13提示：①旋转。 图14提示：①旋转生成带皮带槽的轮主体→拉伸切轮幅→拉伸切键槽。
图15 图16 图15提示：①画一个方块→切除拉伸内侧面→拉伸两个柱→切除拉伸外侧面→切除拉伸孔。图16提示：①旋转生成齿轮主体→切除拉伸键槽→画一个齿的曲线→扫描生成一个齿→阵列 其它齿。 ②从库中提取→保存零件。 图17 图18 图17提示：旋转主体→切除拉伸孔。 图18提示：旋转主体→切除拉伸孔。 图19 图20 图19提示：旋转主体→拉伸切除六边形。 图20提示：旋转主体→拉伸切除六边形。
