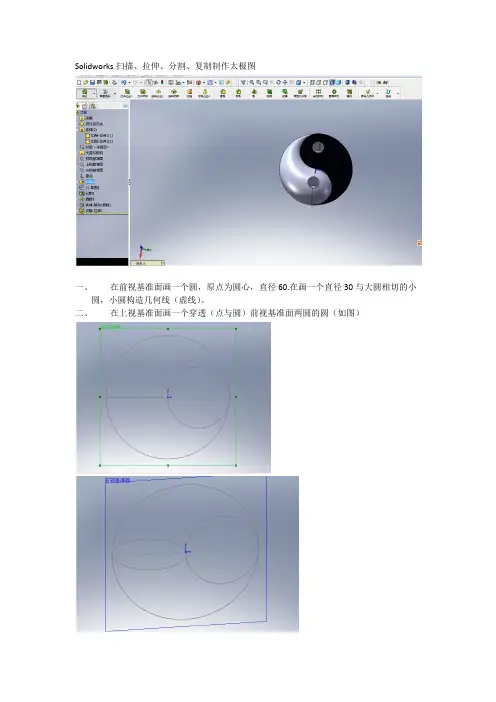

Solidworks扫描、拉伸、分割、复制制作太极图
一、在前视基准面画一个圆，原点为圆心，直径60.在画一个直径30与大圆相切的小圆，
小圆构造几何线（虚线）。
二、在上视基准面画一个穿透（点与圆）前视基准面两圆的圆（如图）
三、扫描，以上视基准面的圆为轮廓，前视基准面的小圆为路径，大圆为引导线。如图
四、分割。在前视基准面上画一条直线将上图一分为二。
五、在前视基准图画一个草图，旋转拉伸一个半球与上图连接
六、复制。选择菜单栏的插入-特征-移动复制，如下图设置
七、在前视基准面画两个圆，拉伸切除，两个方向完全贯穿，如图
八、上色。点击图片，选择外观-颜色。
1 图1 图2 图1提示：①拉伸圆柱→倒内外角→拉伸切槽；。 ②拉伸带槽柱体→倒内外角；。 ③旋转带倒角圆套→切伸切槽。 图2提示：①拉伸带孔的六边形→倒内角→倒外角；。 ②拉伸圆柱套→倒内角→倒外角→拉伸切六边；。 ③旋转带倒角圆柱套→拉伸切六边。 图3 图4 图3提示：①拉伸带孔的六边形→倒内角→倒外角→拉伸切顶槽； ②拉伸圆柱套→倒内角→倒外角→拉伸切六边形→拉伸切顶槽； ③旋转带倒角的圆柱套→拉伸切六边→拉伸切顶槽。 图4提示：①拉伸圆锥套→拉伸侧耳→切除多余部分→圆角； ②旋转圆锥套→拉伸侧耳→切除多余部分→圆角。 图5 图6 图5提示：旋转生成主体→拉伸切横槽→阵列横槽。
2 图6提示：①拉伸圆柱→倒角→拉伸切除圆柱孔； ②旋转带倒角圆柱→拉伸切除圆柱孔。 图7 图8 图7提示：旋转法。 图8示：①旋转阶梯轴（带大端孔）→拉伸切内六角→拉伸切外六角→切小端圆孔； ②拉伸阶梯轴→拉伸切圆柱孔→拉伸切内六角→拉伸切外六角→切小端圆 孔。 图9 图10 图9提示：①旋转带球阶梯轴→拉伸切中孔→拉伸切横孔→拉伸切球部槽。 图10提示：①旋转法。 图11 图12 图11示：旋转生成轮主体→拉伸切轮幅→拉伸切键槽。 图12提示：旋转主体→切除拉伸孔→切除拉伸槽。
3 图13 图14 图13提示：①旋转。 图14提示：①旋转生成带皮带槽的轮主体→拉伸切轮幅→拉伸切键槽。 图15 图16 图15提示：①画一个方块→切除拉伸内侧面→拉伸两个柱→切除拉伸外侧面→切除拉伸孔。 图16提示：①旋转生成齿轮主体→切除拉伸键槽→画一个齿的曲线→扫描生成一个齿→阵列其它齿。 ②从库中提取→保存零件。 图17 图18 图17提示：旋转主体→切除拉伸孔。
实验二 SolidWorks草绘特征和放置特征操作（一） 一、实验目的 1.掌握基本零件建模的一般步骤和方法 2.掌握SolidWorks草绘特征：拉伸凸台、拉伸切除、旋转凸台、旋转切除、扫描、 放样的操作方法。 3.掌握放置（应用）特征：钻孔特征、倒角特征、圆角特征、抽壳特征、拔模斜度特 征、筋的操作方法 二、实验内容 完成下列下列零件造型 三、实验步骤 1.连接件设计 完成如图1所示模型。 (1) 单击【新建】按钮，新建一个零件文件。 (2) 选取前视基准面，单击【草图绘制】按钮，进入草图绘制，绘制草图，如图2 所示。 图 1连接件 图 2草图 (3) 单击【拉伸凸台/基体】按钮，出现【拉伸】属性管理器，在【终止条件】下拉 列表框内选择【两侧对称】选项，在【深度】文本框内输入“54mm”，单击【确定】按钮，如图3所示。 图3“拉伸”特征 (4) 单击【基准面】按钮，出现【基准面】属性管理器，单击【两面夹角】按钮， 在【角度】文本框内输入“120° ”，单击【确定】按钮，建立新基准面，如图4所示。
图4“两面夹角”基准面 说明：SolidWorks可使用工具栏中的【基准面】按钮，建立所需的基准面，常用建立基准面的方法有【通过/直线/点】、【点和平行面】、【两面夹角】、【平行】、【垂直于曲线】和【曲面切平面】等。 (5) 选取基准面1，单击【草图绘制】按钮，进入草图绘制，单击【正视于】按钮， 绘制草图，如图5所示。 图5草图 (6) 单击【拉伸凸台/基体】按钮，出现【拉伸】属性管理器，在【终止条件】下拉 列表框内选择【给定深度】选项，在【深度】文本框内输入“12mm”，单击【确 定】按钮，如图6所示。 图6“拉伸”特征 (7)选取基体上表面，单击【草图绘制】按钮，进入草图绘制，使用中心线工具在 上表面的中心位置绘制直线，注意不要捕捉到表面边线，如图7所示。 图7 中心线 (8)单击【等距实体】按钮，出现【等距实体】属性管理器，在【等距距离】文本框 内输入“8mm”，在图形区域选择中心线，在属性管理器中选中【添加尺寸】、【选择链】、【双向】和【顶端加盖】复选框，选中【圆弧】单选按钮，单击【确定】
实例操作 在简单介绍了界面和工具栏后，这里给读者演示做一个小零件，如图1-21所示，让读者了解造型的过程。 图1-21零件的造型 操作步骤 （1）打开SolidWorks界面后，单击【文件】→【新建】命令或者单击按钮，出现“新建SolidWorks文件”对话框，选择【零件】命令后单击【确定】按钮，出现一个新建文件的界面，首先单击【保存】按钮，将这个文件保存为“底座”。 （2）在控制区单击【前视基准面】，然后在草图绘制工具栏单击按钮，出现如图1-22所示的草图绘制界面；在图形区单击鼠标右键，取消选中快捷菜单的【显示网格线】复选框，在图形区就没有网格线了。在作图的过程中，由于实行参数化，对于网格一般不应用，所以在以后的作图中，都去掉网格。
SolidWorks 2006三维建模实例教程 2 图1-22草图绘制界面 （3）单击绘制【中心线】按钮，在图形区过原点绘制一条中心线，然后单击【直线】按钮，在图形区绘制如图1-23所示的图形，需要注意各条图线之间的几何关系。不需要具体确定尺寸，只需确定其形状即可，实际大小是在参数化的尺寸标注中确定的。 提示：在图1-23所示草图中，表示“竖直”的意思；表示“水平”的意思；表示“重合”的意思，例如图中下面显示的两个符号，表示左边的上面的 直线和原点重合，也就是两条直线在一条直线上。最后按住Ctrl键单击选择圆 弧的圆心和圆弧的起点，在属性管理器中【添加尺寸关系】中选择水平；同样 选择圆弧的圆心和圆弧的终点，在属性管理器中【添加尺寸关系】中选择垂直。 如果不要显示这些几何关系，则可以单击视图工具栏的按钮，使其浮起，需 要显示，就使其凹下。 画图中右上角的圆弧是在画完一段直线时，将鼠标靠近刚才确定的直线的终点，这时鼠标的标记后面由原来的直线图案变成一对同心圆的图案，或者单击鼠标右键，在弹出的快捷菜单中选择转到圆弧，这时就可以画圆弧了，如图1-24所示。
SolidWorks Simulation图解应用教程（三） 在上一期中，我们用一个实例来详细介绍了应用SolidWorks Simulation进行零件线性静态分析的全过程，本期将为您介绍轴承的静态分析过程。 一、轴承的线性静态分析 1.启动SolidWorks软件及SolidWorks Simulation插件 通过开始菜单或桌面快捷方式打开SolidWorks软件并新建一个零件，然后启动SolidWorks Simulation插件，如图1 所示。 2.分别新建如图2～图5所示零件 3.装配轴承并按如图6所示建立简化(即半剖)配置 图1 启动软件及Simulation插件
图2 内圈及将内表面水平分割为两部分
图3 外圈 4.线性静态分析 (1)准备工作。因为本例我们将给轴承添加一轴承载荷，根据轴承载荷的特点，需作如下准备工作。 1)将轴承内圈内表面分割为上、下两部分，如图2所示; 2)将滚动体表面也分为上、下两部分(因为后续的约束会用到); 3)建立如图7所示坐标系(后续载荷指定会用到); 4)建立如图8所示的基准面(约束滚动体会用到)，最后激活半剖配置。 (2)单击“S i m u l a t i o n”标签，切换到该插件的命令管理器页，如 图9所示。单击“算例”按钮下方的小三角，在下级菜单中单击“新算例”按钮，如图10所示，在左侧特征管理树中出现如图11所示的对话框。
图4 滚动体及将表面水平分割为两部分
图5 保持架
图6 装配轴承并建立半剖配置 (3)在“名称”栏中，可输入您所想设定的分析算例的名称。我们选择的是“静态”按钮(该按钮默认即为选中状态)。在上述两项设置完成后单击“确定”按钮。我们可以发现，插件的命令管理器发生了变化，如图12所示。 ( 4 ) 指定各个零件不同的材质。单击“ 零件”前的“+”号，展开所有零件，如图13所示，然后“右键”单击“保持架-1”，如图14所示，在快捷菜单中选择“应用/编辑材料”命令。在“材料”对话框中选择“A I S I 1020”，该材料的机械属性出现在对话框右侧的“属性”标签中。如图15所示，然后单击“确定”按钮完成材料的指定。 如果你所用材料的性能参数与软件自带的有出入，可按上期方法进行设定，本期不再重复。同样按上述方法，赋予滚动体、内外圈的材料为：镀铬不锈钢(均在钢的下级目录中)。
第四章.SolidWorks模具设计应用 在SolidWorks软件的各个版本中都具有一定的模具设计功能,到了2003版,这种功能进一步得到增强,特别就是在一些分模线比较直观的零件分模设计中,型腔与型芯的创建只需要几步就可以完成,对一些较复杂的产品零件,也可以通过系统提供的功能逐步完成。本章中我们以两个产品模型为例来说明SolidWorks软件在分模设计过程中的应用。 4.1安装盖的模块设计 下面我们对图4、1显示的零件进行模具型腔模块的设计,通过说明了解在SolidWorks 中设计型芯与型腔的基本方法。 图4、1 本节中的设计步骤大致如下: ?对零件进行比例缩放 ?建立外分模面并在装配体中建立型芯与型腔模块 ?缝合得到完整分模面 ?通过拉伸完成成形型腔创建 4.1.1 建立分模面 首先,需要对调入的模型进行收缩率的设定,通过比例缩放功能来实现,它可以按照零件沿三个坐标轴方向指定相同的或不同的缩放系数,来对零件进行收缩处理,在本例中我们通过比例缩放功能将零件放大2%来抵消零件成型时的收缩尺寸。 接着通过使用延展曲面功能从零件的分模线向外创建分模面,使用一个零件上的平面或基准面作为参考平面,通常参考平面与零件成形时的开模方向垂直。 最后,通过缝合曲面功能将外分模面与模型表面提取出的面缝合在一起成为完整的分模面。 具体创建步骤如下。 1.打开零件 单击主菜单中的文件→打开命令,设置打开的文件类型为Parasolid(*、x_t)格式,选中midpan、x_t文件打开,然后保存为同名的SolidWorks文件格式,模型如图4、1所示。 2.零件放大 单击主菜单中的插入→特征→比例缩放命令或直接从工具条中单击图标,进
solidworks实例操作 实例操作 在简单介绍了界面和工具栏后，这里给读者演示做一个小零件，如图1-21所示，让读者了解造型的过程。 图1-21 零件的造型 操作步骤 ,1,打开SolidWorks界面后～单击【文件】?【新建】命令或者单击按钮～出现“新建SolidWorks文件”对话框～选择【零件】命令后单击【确定】按钮～出现一个新建文件的界面～首先单击【保存】按钮～将这个文件保存为“底座”。 ,2,在控制区单击【前视基准面】～然后在草图绘制工具栏单击按钮～ ,在图形区单击鼠标右键～取消选中快出现如图1-22所示的草图绘制界面捷菜单的【显示网格线】复选框～在图形区就没有网格线了。在作图的过程中～由于实行参数化～对于网格一般不应用～所以在以后的作图中～都去掉网格。 第章基础与建模技术1 1SolidWorks
图1-22 草图绘制界面 ,3,单击绘制【中心线】按钮～在图形区过原点绘制一条中心线～然后单击【直线】按钮～在图形区绘制如图1-23所示的图形～需要注意各条图线之间的 实际大小是在参数化的几何关系。不需要具体确定尺寸～只需确定其形状即可～ 尺寸标注中确定的。 提示:在图1-23所示草图中～表示“竖直”的意思,表示“水平”的意思, 表示“重合”的意思～例如图中下面显示的两个符号～表示左边的 上面的直线和原点重合～也就是两条直线在一条直线上。最后按 住Ctrl键单击选择圆弧的圆心和圆弧的起点～在属性管理器中【添 加尺寸关系】中选择水平,同样选择圆弧的圆心和圆弧的终点～在 属性管理器中【添加尺寸关系】中选择垂直。如果不要显示这些几何 关系～则可以单击视图工具栏的按钮～使其浮起～需要显示～就使其
关于-Solidworks-制作爆炸视图和爆炸动画的详细
关于 Solidworks 制作爆炸视图和爆炸动画的详细 本文以Solidworks 2010 为例，详细介绍了使用Solidworks 制作机械装配图的爆炸视图和爆炸动画的方法。使用其他Solidworks 版本的用户可以参照学习。 制作爆炸视图和爆炸动画是以一个Solidworks 的装配体为基础的，在制作前，请启动一个装配体文件。 启动后，按照如下步骤进行制作： 第一步：选择“爆炸视图”。 1. 在Solidworks 2010 装配体窗口的工具栏上，有“爆炸视图”选项，单击即可，如图1所示。 2. 或者，打开菜单栏，依次选择“插入”——“爆炸视图”，如图2所示。
图1启动“爆炸视图”方法一 图2 启动“爆炸视图”方法二 第二步：选择第一个要分离开（或爆炸开）的零件。 以图3所示的装配体为例，选择第一个分离开的零件——最前面那个蓝色的法兰盘。单击一下，零件会马上变色，并且在它附近出现一个“三向坐标轴”。这个坐标轴的三个方向X、Y、Z，
就是它被爆炸开后的三个走向，即它可以沿着X、Y、Z轴中的任意一个方向移动。这个例子中，沿Z轴方向炸开会比较好看，这里让它沿Z 轴炸开。 方法：将鼠标指针放在Z轴上，这时鼠标指针会变成一个双向箭头的蓝色图标，即被选中。然后开始拖动鼠标，它就自动沿着Z轴离开了，直到拖动到你满意的一个距离，如图4所示。 图3 选中法兰盘
图4 拖动到合适的距离 第三步：依次完成拖动 依照第二步的方法，依次将装配体的每个零件都拖拽的合适的位置，如图5所示。特别提醒一点：依次也可以同时选中几个零件，一起拖动。例如图5中的，绿色和红色轮子就是同时选中并拖动的。
SolidWorks的特征识别插件FeatureWorks可以对 输入实体进行特征识别。识别的特征与使用 SolidWorks软件生成的特征相同，可以编辑所识别特征 的定义来改变其参数。对于基于草图的特征，在识别特 征后，就可从SolidWorks特征管理器设计树编辑草图 以更改特征的几何形状。本章主要介绍FeatureWorks 选项设置、FeatureWorks识别类型、识别不同的实体和 诊断错误信息。 重点与难点 .选项设置 .识别类型 .识别不同实体 .诊断错误信息 solidworksFeatureWorks选项设置 可使用Feature Works PropertyManager来设定大部分FeatureWorks识别选项。solidworksFeatureWorks选项 系统允许自定义FeatureWorks的选项，以及设定默认的参数。 单击FeatureWorks选项【Feature Works工具栏】，或选择【插入】【Feature Works】【选 项】命令，弹出【Feature Works选项】对话框，如图16-1所示。
其中的选项含义如下。 1)【普通【选项组。 .【覆写现有文件】:在现有的零件文件中生成新特征，并且替换原来的输入实体。 .【生成新文件】:在新的零件文件中生成新特征。 .【零件打开时提示特征识别I:选择此选项后，当在SolidWorks零件文件中打开来自 另一系统的零件作为输入实体时，将自动开始特征识别。 2)【尺寸/几何关系】选项组。 .【启用草图自动标注尺寸I:自动将尺寸添加到识别的特征。 .【模式】:将尺寸标注方案设定为基准线、链或尺寸链。 .【放置】:设定尺寸的水平和垂直放置方式。 .【几何关系】:给草图添加约束。 3)【调整大小工具】选项组。 .【识别顺序】设定调整大小工具识别特征的顺序。 .【在使用编辑特征时自动识别子特征】:在使用编辑特征识别输入实体上的面时，识别面的子特征。 4)【高级控制】选项组。 .【诊断】选项卡。 .【允许失败的特征生成】:允许软件生成有重建模型错误的特征。 .【进行实体区别检查】:在特征识别后比较原始的输入实体及新的实体。 .【性能】选项卡。 .不进行特征侵入检查:当选择此复选框时，软件在自动特征识别过程中不会对侵入另 一特征的特征进行检查。 .【不进行实体检查】:当选择此复选框时，软件可以在特征识别过程中周期性地检查实体。 .【孔】选项卡。 【识别孔为异型孔向导孔】: FeatureWorks支持识别柱孔、锥孔、螺纹孔(仅对于ANSI Metric标准)和管道螺纹孔(仅对于ISO标准)。所有其他类型的异型孔将识别为旧制 类型孔。 solidworks特征识别的步骤 1.自动识别特征的步骤 1)单击识别特征（特征工具栏)，或者选择【插入】【Feature Works】【识别特征】命令。 2)在识别模式下，单击【自动】
第 9 章装配体设计·109· 9.2：装配体检查 9.2.1 案例介绍及知识要点 对如图 9-93 所示的链轮组件进行干涉检查并修复。 图 9-93 干涉检查 知识点 干涉检查 装配体中编辑零部件 9.2.2操作步骤 <1> 打开装配体 打开光盘中的“第9 章 /装配体检查 /干涉检查 / 链轮组件”
·110·SolidWorks 实用教程 <2> 干涉检查 切换到【评估】工具栏，单击【干涉检查】按钮，弹出【干涉检查】属性管理器对 话框，单击【计算】按钮，如图9-94 所示。 图 9-94干涉检查 <3>查看干涉位置 单击【结果】选项组下的目录，可以显示干涉的零件，如图9-95 所示，干涉 1 和干涉 2 都为轴承和轴干涉，干涉 3 和干涉 11 都为键和顶丝干涉，干涉 4 和干涉 12 都为轴和链轮，干涉 5 和 13 干涉都为链轮和键，干涉 6 和干涉 14 都为链轮和顶丝，干涉 7、干涉 8、干涉9 和干涉 10 都为连接板和螺栓干涉。 图 9-95检查干涉位置 <4> 忽略干涉 在【结果】选项组下的文本框中选中“螺栓和连接板的4个干涉、顶丝和链轮的 2 个干涉”，单击【忽略】按钮，单击【确定】按钮。如图9-96所示
第 9 章装配体设计·111· 图 9-96忽略干涉 <5> 打开干涉零件 在 FeatureManager 设计树中展开“轴组件”特征树，单击“轴”，在关联菜单中单击【打开零件】按钮。如图9-97 所示 图 9-97查看干涉零件 <6> 修改干涉问题 双击轴，显示轴的直径为“36”，的确与直径为“35”的孔干涉，所以修改轴的直径为“35”，如图 9-98 所示，单击【重新建模】按钮并回车，单击【确定】按钮，单击【保存】按钮，保存修改的零件，单击【关闭】按钮，在对话框单击【是】按钮。
第9章装配体设计·109· 9.2：装配体检查 9.2.1案例介绍及知识要点 对如图9-93所示的链轮组件进行干涉检查并修复。 图9-93干涉检查 知识点 ?干涉检查 ?装配体中编辑零部件 9.2.2 操作步骤 <1>打开装配体 打开光盘中的“第9章/装配体检查/干涉检查/链轮组件”
SolidWorks实用教程 ·110· <2>干涉检查 切换到【评估】工具栏，单击【干涉检查】按钮，弹出【干涉检查】属性管理器对话框，单击【计算】按钮，如图9-94所示。 图9-94 干涉检查 <3>查看干涉位置 单击【结果】选项组下的目录，可以显示干涉的零件，如图9-95所示，干涉1和干涉2都为轴承和轴干涉，干涉3和干涉11都为键和顶丝干涉，干涉4和干涉12都为轴和链轮，干涉5和13干涉都为链轮和键，干涉6和干涉14都为链轮和顶丝，干涉7、干涉8、干涉9和干涉10都为连接板和螺栓干涉。 图9-95 检查干涉位置 <4>忽略干涉 在【结果】选项组下的文本框中选中“螺栓和连接板的4个干涉、顶丝和链轮的2个干涉”，单击【忽略】按钮，单击【确定】按钮。如图9-96所示
第9章装配体设计·111 · 图9-96 忽略干涉 <5>打开干涉零件 在FeatureManager设计树中展开“轴组件”特征树，单击“轴”，在关联菜单中单击【打开零件】按钮。如图9-97所示 图9-97 查看干涉零件 <6>修改干涉问题 双击轴，显示轴的直径为“36”，的确与直径为“35”的孔干涉，所以修改轴的直径为“35”，如图9-98所示，单击【重新建模】按钮并回车，单击【确定】按钮，单击【保存】按钮，保存修改的零件，单击【关闭】按钮，在对话框单击【是】按钮。
建立Solidworks特征库，加快设计速度 在常规机械设计中，经常碰到板材上四孔对称的设计情形，虽然设计难度不大，但如果设计量很大，也是十分繁琐的工作。现在通过建立库特征加快设计速度，提高效率。 问题描述如下：平板上四孔居中对称，通孔。 1、建立机体特征。绘制一个任意大小的矩形草图，这里取为100 x200mm，然后拉伸任意 厚度，这里暂定20mm 2、在100 x200mm的面上开草图。用中心线画两条对称线，做线时务必捕捉到边的中点， 如下图。
3、在四分之一范围内做一个圆，标注尺寸，假设φ20，然后在X、Y方向上分别镜像，如 下图： 4、标注孔距。假设标注50、150，完成后如下图
5、拉伸切除四个孔。终止条件：完全贯穿。如下图： 6、完成后的效果及特征树如下图： 7、用鼠标把拉伸2从特征树中拖放到特征库中，松开鼠标后弹出“添加到库”属性框，为 文件名称键入一个有意义的名字：四孔对称，如下图： 欲添加到库的特征 库特征的名称
8、 添加成功后，在设计库中出现我们添加的：四孔对称库特征。库特征的制作完毕。接下 来，我们看看怎样应用这个库特征。 有一块平板600x1000，在上面做四个中心对称的孔，可以直接把我们的库特征拖放到欲钻孔的面上，软件提示我们选择参考边线，依次选择相对的2对边，并从弹出的预览图中观察边的对应关系，孔的大小、孔距可以在“大小尺寸”下进行更改。在这里我们把孔改为φ50，孔距200x300。但是当我应用时却报错了，大家想想为什么？ 这是因为步骤1草图中标注了200x100，限定了步骤2中对称线的长度，其实把步骤1中的尺寸删除就可以。机体特征只要比孔距大就可以，不用标注尺寸的。 预览图中的边线与参考边线相对应 选中√后更改直径及定位尺寸
实例 图81 图82 图81提示：拉伸中间圆套→切键槽→旋转一个手把→阵列。 图82提示：拉伸大板→拉伸半圆体→旋转中间圆柱→拉伸小板→切中孔→切方槽。 图83 图84 图83提示：右侧板→拉伸侧圆柱→切侧圆柱孔→拉伸上板→拉伸上小板体→切小板中间部分→切小板孔→拉伸上圆柱→切上圆柱孔。 图84提示：拉伸主体→拉伸底板→拉伸上沿→拉伸一侧轴承座圆柱→加筋板→拉伸固定板→切轴承孔→切轴承压盖孔→镜象另一半→切底板孔→切连接孔→生成分隔线→拔模固定板。 图85 图86 图85提示：拉伸主体→圆角主体→抽壳主体→拉伸底沿→拉伸侧固定板→拉伸一侧轴承座→切一侧轴承孔→拉伸固定板→拔模固定板→加轴承压盖孔→加筋板→镜象另一半→拉伸顶部圆柱→切顶部小孔→切底板孔。 1
图86提示：拉伸竖圆柱体→旋转横圆套→切竖圆柱孔→拉伸左叉→切左叉外形→拉伸中间横板→拉伸右叉→切右叉外形→旋转切叉孔加筋。 图87 图88 图87提示：拉伸方块→在事侧面抽壳→旋转竖圆柱→建立基准面→旋转右圆柱套→切竖圆柱孔→切底法兰孔→切右法兰孔→圆角。 图88提示：旋转180度主体（带圆角）→拉伸一全侧耳→切除台阶→倒角→圆角→镜象→旋转中间凸台（带孔）→圆角中间凸台。 图89 图90 图89提示：拉伸底板（带孔）→拉伸底板凸台→圆角底板→拉伸上板→切上板孔→切除上板。 图90提示：旋转主体→切孔。 2
图91 图91提示：按主视图画一个草图→退出草图→用转换实体引用拉伸侧板→拉伸上板外 廓→拉伸上板凸台→切除上板方孔→拉伸底板→切底板孔→隐藏无用草图。 图92 图92提示：画椭圆草图→画截面草图→扫描→画右切除草图（带回转中心线）→旋转 切除。 3
关于 Solidworks 制作爆炸视图和爆炸动画的详细 本文以Solidworks 2010 为例，详细介绍了使用Solidworks 制作机械装配图的爆炸视图和爆炸动画的方法。使用其他Solidworks 版本的用户可以参照学习。 制作爆炸视图和爆炸动画是以一个Solidworks 的装配体为基础的，在制作前，请启动一个装配体文件。 启动后，按照如下步骤进行制作： 第一步：选择“爆炸视图”。 1. 在Solidworks 2010 装配体窗口的工具栏上，有“爆炸视图”选项，单击即可，如图1所示。 2. 或者，打开菜单栏，依次选择“插入”——“爆炸视图”，如图2所示。 图1启动“爆炸视图”方法一
图2 启动“爆炸视图”方法二 第二步：选择第一个要分离开（或爆炸开）的零件。 以图3所示的装配体为例，选择第一个分离开的零件——最前面那个蓝色的法兰盘。单击一下，零件会马上变色，并且在它附近出现一个“三向坐标轴”。这个坐标轴的三个方向X、Y、Z，就是它被爆炸开后的三个走向，即它可以沿着X、Y、Z轴中的任意一个方向移动。这个例子中，沿Z轴方向炸开会比较好看，这里让它沿Z轴炸开。 方法：将鼠标指针放在Z轴上，这时鼠标指针会变成一个双向箭头的蓝色图标，即被选中。然后开始拖动鼠标，它就自动沿着Z轴离开了，直到拖动到你满意的一个距离，如图4所示。 图3 选中法兰盘
图4 拖动到合适的距离 第三步：依次完成拖动 依照第二步的方法，依次将装配体的每个零件都拖拽的合适的位置，如图5所示。特别提醒一点：依次也可以同时选中几个零件，一起拖动。例如图5中的，绿色和红色轮子就是同时选中并拖动的。 图5 拖拽后的位置图 当全部零件都拖动到合适位置后，“爆炸步骤”一栏会显示全部的爆炸步骤，顺序从上至下。如图6所示。确认无误后，点击最上面的绿色“√”（如图7），完成爆炸步骤的创建。
本文以Solidworks 2013为例，详细介绍了使用Solidworks制作机械装配图的爆炸视图和爆炸动画的方法。使用其他Solidworks版本的用户可以参照学习。 制作爆炸视图和爆炸动画是以一个Solidworks的装配体为基础的，在制作前，请启动一个装配体文件。 启动后，按照如下步骤进行制作： 第一步：选择“爆炸视图”。 1. 在Solidworks 2010 装配体窗口的工具栏上，有“爆炸视图”选项，单击即可，如图1所示。 2. 或者，打开菜单栏，依次选择“插入”——“爆炸视图”，如图2所示。 图1启动“爆炸视图”方法一
图2 启动“爆炸视图”方法二 第二步：选择第一个要分离开（或爆炸开）的零件。 以图3所示的装配体为例，选择第一个分离开的零件——最前面那个蓝色的法兰盘。单击一下，零件会马上变色，并且在它附近出现一个“三向坐标轴”。这个坐标轴的三个方向X、Y、Z，就是它被爆炸开后的三个走向，即它可以沿着X、Y、Z轴中的任意一个方向移动。这个例子中，沿Z轴方向炸开会比较好看，这里让它沿Z轴炸开。 方法：将鼠标指针放在Z轴上，这时鼠标指针会变成一个双向箭头的蓝色图标，即被选中。然后开始拖动鼠标，它就自动沿着Z轴离开了，直到拖动到你满意的一个距离，如图4所示。
图3 选中法兰盘 图4 拖动到合适的距离 第三步：依次完成拖动 依照第二步的方法，依次将装配体的每个零件都拖拽的合适的位置，如图5所示。特别提醒一点：依次也可以同时选中几个零件，一起拖动。例如图5中的，绿色和红色轮子就是同时选中并拖动的。
图5 拖拽后的位置图 当全部零件都拖动到合适位置后，“爆炸步骤”一栏会显示全部的爆炸步骤，顺序从上至下。如图6所示。确认无误后，点击最上面的绿色“√”（如图7），完成爆炸步骤的创建。
solidworks 120个实例制作步骤 图1 图2 图1提示：①拉伸圆柱→倒内外角→拉伸切槽；。 ②拉伸带槽柱体→倒内外角；。 ③旋转带倒角圆套→切伸切槽。 图2提示：①拉伸带孔的六边形→倒内角→倒外角；。 ②拉伸圆柱套→倒内角→倒外角→拉伸切六边；。 ③旋转带倒角圆柱套→拉伸切六边。 图3 图4 图3提示：①拉伸带孔的六边形→倒内角→倒外角→拉伸切顶槽； ②拉伸圆柱套→倒内角→倒外角→拉伸切六边形→拉伸切顶槽； ③旋转带倒角的圆柱套→拉伸切六边→拉伸切顶槽。 图4提示：①拉伸圆锥套→拉伸侧耳→切除多余部分→圆角； ②旋转圆锥套→拉伸侧耳→切除多余部分→圆角。
图5 图6 图5提示：旋转生成主体→拉伸切横槽→阵列横槽。 图6提示：①拉伸圆柱→倒角→拉伸切除圆柱孔； ②旋转带倒角圆柱→拉伸切除圆柱孔。 图7 图8 图7提示：旋转法。 图8示：①旋转阶梯轴（带大端孔）→拉伸切内六角→拉伸切外六角→切小端圆孔； ②拉伸阶梯轴→拉伸切圆柱孔→拉伸切内六角→拉伸切外六角→切小端圆孔。 图9 图10 图9提示：①旋转带球阶梯轴→拉伸切中孔→拉伸切横孔→拉伸切球部槽。 图10提示：①旋转法。
图11 图12 图11示：旋转生成轮主体→拉伸切轮幅→拉伸切键槽。 图12提示：旋转主体→切除拉伸孔→切除拉伸槽。 图13 图14 图13提示：①旋转。 图14提示：①旋转生成带皮带槽的轮主体→拉伸切轮幅→拉伸切键槽。
图15 图16 图15提示：①画一个方块→切除拉伸内侧面→拉伸两个柱→切除拉伸外侧面→切除拉伸孔。图16提示：①旋转生成齿轮主体→切除拉伸键槽→画一个齿的曲线→扫描生成一个齿→阵列 其它齿。 ②从库中提取→保存零件。 图17 图18 图17提示：旋转主体→切除拉伸孔。 图18提示：旋转主体→切除拉伸孔。 图19 图20 图19提示：旋转主体→拉伸切除六边形。 图20提示：旋转主体→拉伸切除六边形。
各种动画制作说明： 1. 装配体爆炸动画制作 制作装配爆炸视图（如图112所示）→切换到动画标签→拖动时间杆 1个小距离→用动画向导生成爆炸动画→再次拖动时间杆1个小距离→用动画向导取消爆炸→播放动画。 图112爆炸视图 2. 移动零件动画（图113） 切换到动画标签→拖动时间杆1个距离→用鼠标拖动零件到B点→拖动时间杆→用鼠标拖动零件到C点→拖动时间杆→用鼠标拖动零件 到D点→拖动时间杆→用鼠标拖动零件到E点→→拖动时间杆→用鼠标拖动零件到F点→拖动时间杆→用鼠标拖动零件到G点→播放动画。 图113移动零件生成动画 3. 移动给定距离动画
将装配体中需要移动给定距离的零件与下动的零件设置配合→切换 到动画→拖动时间杆到某一位置→双击动画界树中的距离角度并输 入角度值→播放动画。 图114 用距离生成动画 4. 转动角度动画 将要转动的零件与固定不动的零件（或另画一个直线草图）设置角度配合→拖动时间杆→双击动画树中的角度并输入角度值→播放动画。 图115 用角度生成动画
图116 用角度生成动画 在图116中，为了使轴承一起转动可以在轴承和轴上各画一条构造直线草图，使两直线配合为平行， 5. 旋转马达动画（模拟） 如图117所示的机构制作旋转马达动画：单击模拟工具栏中的旋转马达按钮→弹出旋转马达设置对话框→选择小齿轮轴→确定转动方向（图中选择为逆时针）→选择小齿轮→确定转动方向→择大齿轮轴→确定转动方向→选择大齿轮→确定转动方向（顺时针）→单击对话框中的确定按钮→单击计算模拟按钮→重播模拟。 为了使两个齿轮的齿对齐，可以在两个齿轮端面上各绘制一条构造半径线，定义配合重合，定义后再将其重合关系删除
各种动画制作说明: 1.装配体爆炸动画制作 制作装配爆炸视图（如图112所示）-切换到动画标签-拖动时间杆 1个小距离—用动画向导生成爆炸动画—再次拖动时间杆1个小距离-用动画向导取消爆炸-播放动画。 图112爆炸视图 2.移动零件动画（图113） 切换到动画标签—拖动时间杆1个距离—用鼠标拖动零件到B点—拖动时间杆—用鼠标拖动零件到C点—拖动时间杆—用鼠标拖动零件到D点-拖动时间杆-用鼠标拖动零件到E点--拖动时间杆-用鼠标拖动零件到F点—拖动时间杆—用鼠标拖动零件到G点—播放动画＜ 图113移动零件生成动画 3.移动给定距离动画
将装配体中需要移动给定距离的零件与下动的零件设置配合 T 切换 到动画T 拖动时间杆到某一位置T 双击动画界树中的距离角度并输 入角度值T 播放动画 图114 用距离生成动画 4. 转动角度动画 将要转动的零件与固定不动的零件 （或另画一个直线草图）设置角度 配合T 拖动时间杆T 双击动画树中的角度并输入角度值T 播放动画。 图115 用角度生成动画 * ■■ Ld 2泸目 卜 3 Sodkct H-etd Cft| (-3 5^*5* H ：r-l4 Cfti Shaft 5i
图116 用角度生成动画 在图116中，为了使轴承一起转动可以在轴承和轴上各画一条构造直 线草图，使两直线配合为平行， 5.旋转马达动画（模拟） 如图117所示的机构制作旋转马达动画：单击模拟工具栏中的旋转马达按钮T弹出旋转马达设置对话框T选择小齿轮轴T确定转动方向 （图中选择为逆时针）T选择小齿轮T确定转动方向T择大齿轮轴T 确定转动方向T选择大齿轮T确定转动方向（顺时针）T单击对话框中的确定按钮T单击计算模拟按钮T重播模拟。 为了使两个齿轮的齿对齐，可以在两个齿轮端面上各绘制一条构造半径线，定义配合重合，定义后再将其重合关系删除
SolidWorks 系列产品特征 1. 企业经营 . 产品上市时刻 产品的上市时刻直截了当关系到，产品的市场占有率、产品利润、品牌树立SolidWorks的SolidWorks Design Software 零件、装配体、工程图、Solidworks Checker 设计检查工具、Design Validation设计验证、3D Cont entCentral 在线零件库、SolidWorks Toolbox 标准件库这些模块直截了当就能够切实的提升设计效率，缩短产品的上市时刻，使企业迅速占据市场。 . 产品宣传 好的产品需要好的推广方式，产品宣传成为其中的重中之重。SolidWo rks Design Communication 设计交流模块中的PhotoWorks 专业工业渲染、SolidWorks Animator 动画、eDrawings Professional..就能够成为企业产品宣传的利器，甚至在产品还没有完全生成出来差不多就能够赢得订单。 . 降低成本 产品设计效率的提升确实是为企业节约了人力成本；产品设计的优化确实是为企业降低了材料成本；PDM产品数据的集中确实是为企业降低了治理成本。SolidWorks的SolidWorks Cor核心模块；PDM；Design Valid ation设计验证模块完全能够关心企业有效地降低成本。 2. 设计、工艺、制造、治理 . 提升效率 提升设计人员的设计效率，SolidWorks软件开发的立足点确实是以客户体验为中心，使设计人员用心于产品设计而不设计工具，立即大量的时刻投放在产品的研发与改良中而不是学习如何样使用设计软件。SolidWork s的易学易用也得到了宽敞用户的认可。 . 缩短周期
SolidWorks曲面实例操作 | 案例讲解 发布时间：2017-01-18 09:30:56 在利用SOLIDWORKS绘制您的产品模型时，初期您的产品由产品设计师进行初步概念设计，经由简单的手绘图绘制出一个外观雏型图。 接下来您可由不同的基准面将这些图片来输入到SOLIDWORKS内(图1)，输入后您可以发现SOLIDWORKS中将出现一个比例尺线段，您可以拖曳该线段至您所需绘制的图片前后端，可直接输入尺寸来定义该图片的实际大小，以便您后续绘制相同尺寸模型(图2)。 以下我们使用SOLIDWORKS曲面功能来完成一个砂铸开瓶器的建置。 图1 图2 输入完所需的图片后，您可利用草图工具在不同视角基准面依实际图片的外观轮廓线段来描绘出所需的草图线段(图3)，完成这些前置作业后可开始进入实体建模阶段。
图3 首先我们可参考Top Layout草图来绘制一个头部实体模型(图4)，接着我们可利用曲面中”删除面”的功能(图5)，模型将由一个实体转为曲面本体，保留我们后续所需之曲面后，可再利用Right Layout 草图绘制把柄的草图，伸长曲面完成一曲面外型(图6)，并利用Top Flat Layout草图，修剪该曲面完成柄身造型(图7)。 图4
图5 图6 图7 接下来我们将使用不同绘制方式与技巧来完成把柄柄身的外部面，使用”边界曲面”功能时，我们需要完成曲面的边缘界线，这些边界线可为既有的曲面边线或是自行绘制的草图线段，一样使用Top Layout草图参考出侧面轮廓线并伸长曲面(图8)，我们可定义一新的基准面来绘制一弧形草图，并使用边界曲面功能将草图与不同曲面边缘之线段直接生柄身侧面曲面(图9)。
一.基础常识 1.SolidWorks是______原创的三维实体建模软件。 (A)UNIX (B)Windows (C)Linix 2.SolidWorks中使用快捷方式复制对象时，应按下以下哪个热键？_____ (A)Ctrl (B)Shift (C)Alt 3.以下选项中，_____由SolidWorks第一个推出，并获得美国专利？ (A)三维建模（B）参数化设计（C）特征管理员FeatureManager 4.SolidWorks一向很关注中国市场，从_____版本开始，增加了中国国标（GB）标注 (A)2001 (B)2001plus (C)2003 5.在SolidWorks2003中增加了应力分析工具，名称是______ (A) Cosmos/M (B)Cosmos/Works (C) CosmosXpress 6.eDrawing是第一个通过电子邮件的方式交流的工具，可以将三维模型和二维图纸压缩成一个文件，完整的包 含了模型的所有信息。以下哪种格式是eDrawing不能生成的？____ (A).exe (B).htm (C).txt 7.以下几项功能中，_____是SolidWorks2003的新增功能。 (A)计算模型的体积（B）多实体运算 (C)生成模具型腔 8.SolidWorks是市面上的主流三维软件之一，能够与绝大多数CAD软件进行格式转换，以下哪种格式不能被读 取？_____ (A)EXB (B) IGES (C)DWG 9.SolidWorks有众多与之无缝集成的插件，当您设计完模型之后，要对它进行渲染，应该启动的插件是_____ (A)PhotoWorks (B)FeatureWorks (C)Animator 10.SolidWorks模型由零件、装配体和工程图组成,它们的文件格式分别为______ (A)sldasm,sldprt,slddrw (B)sldprt,slddrw,sldasm (C)sldprt, sldasm, slddrw 11.SolidWorks的模板有两个存放地址，以下哪个路径是其中一个存放地址？______ (A)安装目录\data\user (B)安装目录\data\templates (C)安装目录\samples 12.SolidWorks的图标使用起来很方便，并且可以根据实际要求来定制，当我们要将一类图标命令（目前没有显 示）调出来使用，以下哪种方法不能做到?______ (A)在图标栏的空白区域点击右键，从中挑选 (B)从菜单“工具”下打开“自定义”，从中选择 (C)从菜单“工具”下打开“选项”，从中选择 13.在FeatureManager设计树中，默认的有几个基准面？_______ (A)2个 (B)3个 (C)4个 14.SolidWorks视图区域的大小可以拖动调整，也最多可以分割成____个部分，便于观察不同视角。 (A)4 (B)3 (C)2 15.在SolidWorks中，方向键可以使模型旋转，若要使模型铅顺时针（或逆时针）转动，应使用下列哪个组合 键？______ (A)Shift + 方向键（B）Ctrl + 方向键 (C) Alt + 方向键 16.要启动与SolidWorks集成的软件，正确的方法是下列哪一种？_____ (A)工具，插件，选择 (B)工具，选项，选择（C）插入，对象，选择 17.SolidWorks的操作非常灵活，运用一些技巧更能够大大提高您的效率。要想旋转模型，除了使用“旋转视图” 之外，更快捷的方法是_______ (A)Ctrl + 左键 (B)滚动鼠标滚轮（C）移动鼠标时按下滚轮不松 18.SolidWorks支持网上浏览和下载三维模型，在SolidWorks2003中，三维在线产品目录的地址是______ (A)https://www.doczj.com/doc/1c18567045.html, (B)https://www.doczj.com/doc/1c18567045.html, (C)https://www.doczj.com/doc/1c18567045.html, 19.SolidWorks能够很好的与其他Windows程序集成。在对SolidWorks模型进行系列化配置管理的时候，调用
以下是我们整理的一些练习习题资料，大家如果想学习到具体操作的视频教程，可以通过官网加入我们的学习群，学习群内每天都有直播课程。 课程学习部分案例
【群内整理分享大量非标设备设计和solidworks学习资料】 【进群后以下资源下载不受限制，更多资源持续上传中！都是免费的！】 ↓↓↓↓课程重点↓↓↓↓： 1、Solidworks从入门到提高设计课程内容： Solidworks二维草图、三维建模、装配设计、运动仿真、工程图及模版制作、钣金设计焊件设计、有限元分析、 2、非标设备设计标准件选型计算课程内容： 密封件、链条、带、齿轮、减速机、传感器、直线滑轨、滚珠丝杠、伺服电机、电机功率计算、步进电机、气缸、主轴、凸轮分割器、轴承、 3、机械设计工艺课程内容： CAD制图、机械制图、公差标注、热处理及表面处理、各种材料应用 ↑↑↑↑点击以上内容↑↑↑↑，可以加群进入直播学习课堂 【群内整理分享大量非标设备设计和solidworks学习资料】 【进群后以下资源下载不受限制，更多资源持续上传中！都是免费的！】 上课时间： 周一至周日：下午15:00—16：00，晚上20:00—22:00； ↓↓↓↓加群学习方式↓↓↓↓：https://www.doczj.com/doc/1c18567045.html,（精攻开物-青辰教育机械学院官网） 近期的课程如下： 1、Solidworks非标设备设计-AGV整车设计流程； 2、Solidworks非标设备设计-轴承选型计算专题讲解；
3、Solidworks非标设备设计-包装机械生产线项目设计讲解； 4、Solidworks非标设备设计-伺服电机与步进电机选型与电机功率计算专题讲解 5、Solidworks非标设备设计-气缸及气路设计与选型 6、Solidworks有限元分析、运动仿真、钣金设计焊件设计、工程图模板制作。 7、Solidworks装配设计 【↑↑↑↑点击以上内容↑↑↑↑，可以加群进入直播学习课堂】 【群内整理分享大量非标设备设计和solidworks学习资料】 【进群后以下资源下载不受限制，更多资源持续上传中！都是免费的！】 ↓↓↓↓VIP学习课程表↓↓↓↓ 软件学习班部分学习案例 第一章：三维零件指令及三维零件实战设计 第一节：参考几何体之基准轴、基准面、坐标系讲解
