ZYKCQ-70型高压双电源互投装置（以下简称装置）是由一台高压真空断路器和智能控制器两部分组成。应用于交流50赫兹、额定电压12KV、额定电流至630A的双路电源供电系统中，当一路电源发生停电或欠压时自动切换到另一路正常电源供电，可靠保证供电的连续性。同时具有短路及过流等保护互锁功能，有效避免了负载故障时不必要的再次供电冲击。在常用电源发生故障停电时,切换装置可以完成与备用电源的自动切换,以保证可靠性和安全性。也可根据负载的需要进行两路电源之间的选择切换。特别适用于不允许断电的重要场所,作为保证连续供电的重要电气控制装置。为新一代设计新颖、性能完善、安全可靠、自动化程度高、使用范围广的自投自复型双路电源自动切换产品。产品在设计上保证了两路高压电源的完全隔离，同时采用完善可靠的机械和电气连锁，因此具有非常高的安全性和可靠性。该产品适用于对供电可靠性和安全性要求较高的双电源电力用户，作为双电源供电系统的控制和保护设置。
产品广泛使用于油田、矿山、冶金、化工、铁路、通讯、机械等10kV配电线路，工矿企业10kV线路。

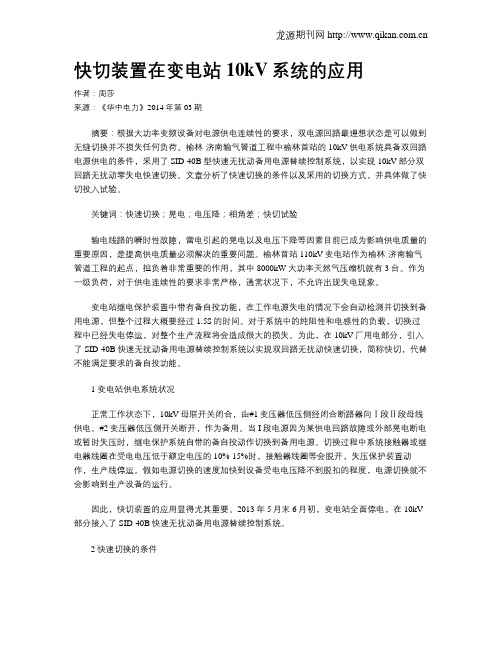

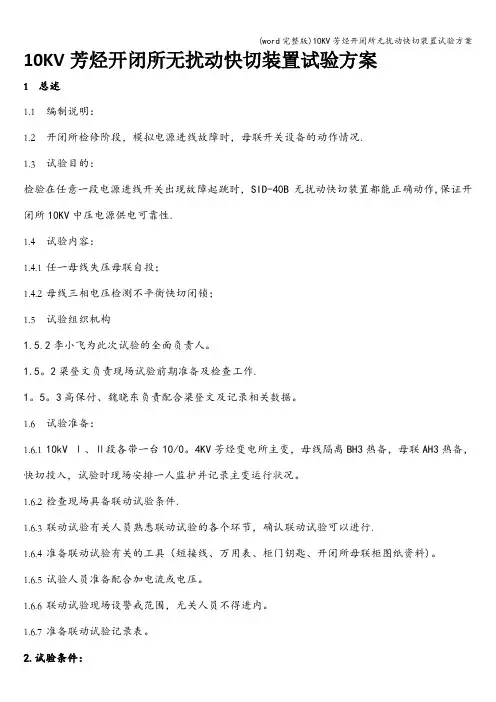

10kV微机备用电源快速切换装置
10kV厂用电快切装置功能有：检测显示、切换、数字录波、安全管理、通讯等，正常情况下工作电源和备用电源间的双向切换，事故或不正常情况下工作电源切至备用电源单向切换。
切换必备条件：
1）装置不处于闭锁状态。
2）切换目标电源电压处于正常值以上。
正常切换：由手动启动，为双向，既可由工作切至备用也可由备用切至工作。
分串联切换和并联切换，装置内部设置为并联切换。
1）工作切换备用：在10kV厂用电正常运行方式下，在DCS上或者快切屏上启动某段快切，则装置启动先合上10kV母联开关，
确认10kV母联开关已合上后，再跳开相对应的电抗器负荷侧
开关。
2）备用切换工作：当10kV厂用电只由一台电抗器供电时，如
要将厂用电分列运行，手动合上停运的电抗器电源侧开关，在
DCS上或者快切屏上启动其对应快切，则装置启动合上电抗器
负荷侧开关，手动拉开10kV段母联开关。
3）规定正常更改10kV厂用电运行方式时，不采用启动快切装
置切换厂用电，采取人工手动切换，即先合上备用（工作）电
源开关，确认该开关已合上，再拉开工作（备用）电源开关。
事故切换：工作电源故障而引起的切换。事故切换由保护启动，单向，只能工作切换至备用。分串联切换和并联切换，装置内部设置为串联切换。
当电抗器故障差动保护动作时，跳开电抗器两侧开关，同时快切装置启动，在确认工作电源已跳开且切换条件满足时合上备用电源开关即10kV分段开关。
装置闭锁：
1)保护闭锁：保护动作时，为防止备用电源误投故障母线，可由保
护将快切装置出口闭锁。 G# V3 n9 K! g* _7 h
2）开关装置异常：切换过程中如发现一定时间内该跳的开关未跳开或该合的开关未合上，装置根据不同的切换方式分别处理，并给出位置异常闭锁信号。
3）出口闭锁：通过面板开关选择闭锁装置的跳合闸出口，装置
将只发信号。
4）同期条件不满足时装置启动闭锁。
断线、故障报警：
1）若线电压互感器低压侧一相或二相电压低于设定值时，或工作、备用电压低于设定值时(可能是一次电压低，也可能是断线)装置都发“断线报警”信号。
2）故障报警。装置内发生故障(CPU1、CPU2、EPQOM、RAM 故障)，装置电源中断或断路器位置异常时，均发此信号。
装置复位：在下列情况下装置进入等待复位状态，只能手动复位解除。
1）进行一次切换操作后，装置发出“待复归“信号。
2）发出“闭锁报警”信号后。
3）发出“装置故障”信号同时发出“待复归“信号。
400V微机备用电源自投装置
切换方向：单向，工作切至备用电源。
自投功能：
1）工作电源进线开关(低压侧开关)保护跳闸后，自投备用电源。2）工作母线无压且工作电源开关无电流，则不管工作电源开关是否跳开，备自投动作先跳开工作电源开关，后合上备用电源开关。3）联跳自投功能：工作电源进线开关(高压开关)跳闸时，联跳低压侧进线开关，自投备用电源。
4) 工作电源开关就地手动机械分闸，自投备用电源。/ K3 G1 n6 D/ e'
w2 B
装置进入工作状态条件：工作电源在合位(高低压均在合)、备用电源开关在断开位，工作及备用电源电压正常，装置经15秒延时后完成充电进入工作状态。 |8 i% Y+ G1 ^& o% t
闭锁功能：
1）备自投动作一次后自行闭锁。
2）备用电源无压装置将闭锁。
3）PT断线，装置将闭锁。
4）当装置发出告警且面板告警灯亮，表示有硬件故障，闭锁出口继电器动作，闭锁整套保护。
5）工作、备用电源进线开关位置异常、装置将闭锁。
6）现场手动分闸及DCS遥控分闸备自投均不动作。8 f6 T: a; C$ ~, }; W' [0 q
自动复归功能：当就绪状态条件满足时，装置经过一定延时15秒进入就绪状态，不需要人工复归。
装置正常运行条件：+ X s. S. z" E/ h+ U7 l
1）装置有电。1 ^% E: x* z" V5 X
2）装置不处于闭锁状态。
