装配式框架结构吊装讲解
一、吊装方案
（一）起重机的选择
起重机械选择的原则主要有以下几方面：
（1）满足最远、最重构件的吊装要求。
（2）满足最高层构件的吊装高度。
（3）起重臂的回转半径能覆盖整个建筑物。
选择时，首先应分析结构情况，绘出剖面图，并在图上注明各种主要构件的重量Q，及吊装时所需的起重半径R；然后根据起重机械性能，验算其起重量、起重高度和起重半径是否满足要求，如图8-27所示。
（二）起重机的布置
（三）预制构件现场布置
构件的现场布置是否合理，对提高吊装效率、保证吊装质量及减少二次搬运都有密切关系。因此，构件的布置也是多层框架吊装的重要环节之一。预制构件现场布置原则主要有以下几方面：
（1）重型构件靠近起重机布置，中小型则布置在重型构件外侧。
（2）尽可能布置在起重半径的范围内，以免二次搬运。
（3）构件布置地点应与吊装就位的布置相配合，尽量减少吊装时起重机的移动和变幅。
（4）构件叠层预制时，应满足安装顺序要求，先吊装的底层构件在上，后吊装的上层构件在下。
柱为现场预制的主要构件，布置时应先予考虑。其布置方式有与塔式起重机轨道相平行、倾斜及垂直三种方案，如图8-29所示。
图8-30所示为某10层公寓采用自升式塔式起重机的施工平面布置。
二、安装方法
（一）综合安装法
1．竖向综合安装法
竖向综合安装法（图8-31），是从底层直到顶层把第一节间的构件全部安装完毕后，再依次安装第二节间、第三节间等各层的构件。
分层综合安装法（图8-32），就是将多层房屋划分为若干施工层，起重机在每一施工层中
只开行一次，首先安装一个节间的全部构件，再依次安装第二节间、第三节间等。待一层构件全部安装完毕并最后固定后，再依次按节间安装上一层构件。
（二）分件安装法
分层分段流水安装法（图8-33），就是将多层房屋划分为若干施工层，并将每一施工层再
划分若干安装段。起重机在每一段内按柱、梁、板的顺序分次进行安装，直至该段的构件全部安装完毕，再转移到另一段去。待一层构件全部安装完毕，并最后固定后，再安装上一层构件。
三、柱的吊装与校正
各层柱的截面应尽量保持不变，以便于预制和吊装。柱的长度一般以1～2层楼高为一节，也可以3～4层为一节。当采用塔式起重机进行吊装时，柱长以1～2层楼高为宜；对4～5层
框架结构，若采用履带式起重机吊装，柱长则采用一节到顶的方案。柱与柱的接头宜设在弯矩较小的地方或梁柱节点处，每层楼的柱接头应设在同一标高上，以便统一构件的规格，减少构件型号。
框架柱由于长细比过大，吊装时必须合理选择吊点位置和吊装方法，以避免产生吊装断裂
现象。在一般情况下，当柱长在10 m以内时，可采用一点绑扎和旋转法起吊；对于14～20 m
的长柱，则应采用两点绑扎起吊，并应进行吊装验算。柱的校正应按2～3次进行，首先在脱
钩后电焊前进行初校；在柱接头电焊后进行第二次校正，观测焊接应力变形所引起的偏差。
此外，在梁和楼板安装后还需检查一次，以消除焊接应力和荷载产生的偏差。柱在校正时，力求下节柱准确，以免导致上层柱的积累偏差。但当下节柱经最后校正仍存在偏差时，若在允
许范围内可以不再进行调整。在这种情况下吊装上节柱时，一般可使上节柱底部中心线对准下节柱顶部中心线和标准中心线的中点，如图8-34所示，即a/2处。而上节柱的顶部，在校正时仍以标准中心线为准，以此类推。在柱的校正过程中，当垂直度和水平位移有偏差时，若垂直度偏差较大，则应先校正垂直度，后校正水平位移，以减少柱顶倾覆的可能性。柱的垂直度允许偏差值≤H/1000(H为柱高)，且不大于10 mm，水平位移允许在5 mm以内。
四、构件接头
（一）插入式接头
插入式接头（图8-35）是将上节柱做成榫头，下节柱顶部做成杯口，上节柱插入杯口后，用水泥砂浆灌实成整体。此种接头不用焊接，安装方便，但在大偏心受压时，必须采取构造措施，以防受拉边产生裂缝。
（二）浆锚接头
浆锚接头（图8-36）是在上柱底部外伸四根长300～700 mm的锚固钢筋；下柱顶部预留4个深约350～750 mm、孔径约2.5～4 d（d为锚固筋直径）的浆锚孔。
（三）榫式接头
榫式接头（图8-37）是上、下柱预制时各向外伸出一定长度（不小于25 d）的钢筋，上柱底部带有突出的榫头，柱安装时使钢筋对准，用剖口焊焊接，然后用比柱混凝土强度等级高25％的细石混凝土或膨胀混凝土浇筑接头。待接头混凝土达到75％强度等级后，再吊装上层构件。
安徽铜峰盛达化学有限公司9000吨/年6-PPD项目大型设备吊装方案 安徽铜峰盛达化学有限公司9000t/年6-PDD装置大型设备吊装方案 编制： 审核： 核定： 中国化学工程第四建设公司 2007年1月14日
目录1．工程概况： 2．编制依据 3．设备吊装的一般方法及原则4．吊装程序 5．吊装工艺计算 6．设备运输及吊装对道路的要求7．设备进厂和卸车 8．吊装机具计划 9．技术措施用料计划 10．劳动力计划 11．危险源分析评估及预防12．吊装安全措施
一、工程概况： 本工程主要的大型设备分布在造粒装置、罐区和反应装置；5 吨以上的设备有：1441R01、1441R02、1441R04、1441R05、 1441R06、1441R07、1441R08、1441R09、1303B09、1301B10、1301B20、1303B20、1303B30、1303B40、1441B22共15台。 为本工程设备吊装的重点和难点。其中氢气储罐1303B09重 64.5吨，已编制了单独的吊装方案。本方案着重阐述其余14 台设备的吊装方法。 二、编制依据 1．施工图纸及技术文件； 2．吊车性能； 3．《石油化工安全技术规程》SHJ3505-1999 4．《化工工程建设起重施工规范》HGJ201-83 5．《大型设备吊装工程施工工艺标准》SHJ515-90 6．我公司以往同类工程施工经验。 三、设备吊装的一般方法及原则 1．设备吊装应遵循先大后小，先难后易，先高后低，先里后外的原则进行吊装。 2．厂房内、框架内的设备，应采取吊车将设备吊至厂房入口或框架入口处，然后在厂房内后框架内设置滑车组后悬挂手拉 葫芦将设备吊装就位。如果厂房内有行车，而且没有设备重 量小于行车的提吊重量时，则可以利用行车直接将设备提吊
大型设备吊装方案 吸收塔锥段和烟囱的安装是整个吸收塔制作安装工作的重点和难点。吊装物的质量重、体积大、吊装高度超高都是吊装的难点，加之工作现场环境比较发杂，前期设备已经投产，作业面积狭小。地下有业主的暖气沟等，地面上有土建未完成的基础，吊车没有特别好的起吊点又给本次安装带来了一定的困难。业主对本工程要求的质量高，工期紧。为保证本工程安全有序的进行，我公司本着对业主高度负责的态度对本次吊装做了认真的部署。 按照施工现场的实际情况结合我公司现有的技术力量，由专职工程师制定出切实可行的吊装方案。 1、塔体部分采用倒装发施工，锥段在制作场地制作成型后整体吊装。烟囱在制作场地分两段制作，分两段吊装。 2、为了减少在吊装过程中吊装物的变型，我们在筒体靠近顶部的地方用14#槽钢做了十字撑，以保证对口处的圆度，并在距离顶部约1.3米的周围搭设了组对平台，并设置安全系挂点等一系列安全保证措施和质量保证措施。 3、吊车的选用：由于吊装物的质量大，锥段总重约为20吨，烟囱总重约为20吨。要求吊车回转半径在14米以上，起吊高度在28米以上，吊臂伸出长度约为47.7米。根据上述条件，为保证吊装安全和施工工期我们选用了240吨吊车。 4、吊装步骤：做吊装前的准备工作，在锥段和烟囱制作成型后，先用240吨吊车分别把吊装物吊运到便于安装的制定位置，准备工作要
用一天的时间。分别在第二、三、四天把锥段、烟囱上部和烟囱下部分别吊装到安装部位。整个吊装过程历时4天，吊装费用为20000元/台班。共计花费人民币80000元整。到目前为止吸收塔整体组对工作已经顺利结束，在组对过程中没有发生任何的安全质量事故。
设备吊装专项施工方案 一、编制依据 1 、******设备及电气安装工程施工图纸及有关技术文件 2 、本工程所采用的施工技术规范及标准 施工图纸设计要求及现场实况。 《大型设备吊装施工工艺》SH/T3515-2003 《起重吊装手册》人民交通出版社。 《起重吊运指挥信号》GB5082-85 3 、我公司编制并实施的符合ISO-9001标准的《管理手册》 4 、我公司类似工程的施工经验 5 、50t液压吊车（QY50）吊车性能表 6 、施工现场条件 二、工程概况 1 、***泵站设备及电气安装工程共有42台静设备需要吊装。根据甲方要求及设备到货安排，施工日期为：2012年3月25日—2012年4月25日。设备重量分布情况：重量在10t以上的设备有18台，重量在3t~10t的设备有24台。 2、设备型式分布情况：均为立式设备。 3 、设备单元分布情况：泵16台、电动机16台、变压器4台、箱式变电站4台、电动单梁式起重机2台。 4、泵类及电动机类设备都是重量重就位在框架内，还有部分设备就位高度高且为框架上面，吊装存在一定的难度。
5 、为了确保大型设备的顺利吊装就位，需要对土建施工提出一些要求，例如，为了确保大型吊车的就位，就必须要求土建对设备吊装周围的一些设备基础暂缓施工，待大型设备就位后再施工。有些在钢结构框架里的大型设备吊装前必须将妨碍吊装的钢结构进行预留，待设备吊装就位后，再行安装该部分钢结构。 6 、设备吊装，尤其是大型设备吊装，安全工作极为重要。吊装工作量大，吊装难度大，吊装安全要求高是本工程设备吊装的三大特点，同时也是整个工程施工的重点和难点，应在施工中引起我们的高度重视，选取最佳最安全的吊装方案，投入最精良的吊装机械，抽调优秀的具有丰富经验的吊装工程师和起重工人，参加本工程的设备吊装。与此同时，我们要精心组织，精心指挥，精心施工，确保每台设备都万无一失，完好无损地吊装就位。 三、实物工程量 本工程需吊装42台静设备，设备详细情况见表1（大型设备一览表）。
荆州市图书馆钢结构工程 安 装 方 案 编制单位:湖北弘毅建设有限公司襄阳分公司 编制人： 审核人： 批准人： 编制日期：年月日
目录 一，工程概况 二，安装的总体安排和顺序 三，施工设备和劳动力投入 四，钢结构安装前的准备工作 五，钢结构现场安装 六、钢结构吊装受力计算 七，质量保证措施 八，施工安全保证措施 九，钢结构工程冬季施工措施 十，钢结构工程雨季施工措施 十一，现场文明施工措施 一，工程概况
项目名称：荆州图书馆新建工程 工程地点：荆州市沙北新区 承包内容：图书馆钢结构工程 结构类型及层数：三至五层钢结构。 制作工期：90日历天，含加工。 主刚架(梁、柱及)及其连接端板、节点板、加劲板采用Q235B 钢，檩条、拉条、支撑系统及檩托连接板等采用Q235钢，所有圆管均为无缝钢管。钢结构图深化： 本工程局部采用钢桁架及普通框架，结构体系稳固。本工程涉及构件种类多样，如钢柱混凝土柱、成品H型钢梁、钢桁架、防护涂料等。 本工程为了便于加工安装的管理。采用汽车吊为主要起吊设备，因此在构件的制作上充分考虑汽车吊的起重能力，主要采取每层构件逐步安装施工的方式，主体构架完成后对钢柱进行防火涂料的处理。 钢结构的主要组成形式：
工程特点： 1 本工程平面造型不规则，轴线间夹角多样，测量放线难度较大。 2 质量要求较高，施工形象进度要求严格。 3 材料、机具用量大。 4 劳动力投入大，高峰期各专业作业人员要求多。 5 钢结构涉及配合专业多，工作量较大，合理安排工序穿插和流水施工并搞好各专业之间协调管理非常关键。 6 建筑结构轴线不规则钢结构节点复杂，构件规格尺寸多样，每个构件尺寸都不一样，给详图深化、现场测量、安装都加大了难度。
施工组织设计／方案报审表 工程名称：华为南方工厂二期E1 区编号：GD22020702 致：云南城成建设监理有限公司 兹报验： □１施工组织设计 □２分部(子分部)/分项工程施工方案 □３特殊工程专项施工方案 □ 4 施工用大型机械设备 ■ 5 大型设备吊装方案 本次申报内容系第 2 次申报，申报内容项目经理部／公司技术负责人已批准。附件：大型设备吊装方案7 份。 承包单位项目经理部（章）：中国电子系统工程第四建设有限公司 项目经理：日期: 项目监理机构签收人姓名及时间承包单位签收人姓名及时间 专业监理工程师审查意见: 专业监理工程师：日期: 总监理工程师审核意见：
项目监理机构(章): 总监理工程师：日期： 注：承包单位项目经理部应提前7 日提出本报审表。 施工组织设计施工方案审批表 工程名称云南植物药业产业基地建设项目自 日期2014 年12 月22 日 动立体仓库工程净化工程 现报上下表中的技术管理文件，请予以审批。 类别编制人册数页数 大型设备吊装方案王亮 1 11 内容附后 申报简述 现提交机械大型设备吊装方案，请审核，谢谢！ 申报部门（分包单位）中国电子系统工程第四建设有限公司申报人：
审核意见： □ 有□ 无附页 审核人：审核日期：年月日总承包单位名称：云南省第二安装工程公司 审批意见： 审批结论：□同意□修改后报□重新编制 审批部门（单位）：云南城成建设监理有限公司审批人：日期：年月日 注：大型设备吊装方案
云南植物药业产业基地建设项目自动立体仓库工程净化工 程 大型设备吊装方案 编制： 日期： 审核： 批准： 中国电子系统工程第四建设有限公司 2014 年 12 月 22 日期： 日期：
大型设备吊装方案 大型设备的起重运输是一项技术性强、危险性大，需要多种工种人员互相配合、互相协调、精心组织、统一指挥的特殊工种作业。吊装前必须对作业现场的环境，重物吊运线路及吊运指定位置和起重物重量、重心、重物状况、重物降落点、起重物吊点是否平衡等方面进行分析、计算，必须制定最优的起重方案，达到起吊和就位的目的。污水厂由于设备型号多、单台设备体型大、质量重，安装空间小等特点，需要编制专门的吊装方案，此方案将在设备进场前一个月编制完成，通过有关部门的审批。 一、大型设备起重吊装方案的确定 1、方案确定依据的基本参数和条件 设备起重作业的方案是依据一定基本参数和条件确定的。具体实施方法和技术措施，主要如下： （1）被吊运重物的重量：一般情况下可依据重物的说明书、标牌、货物清单或根据材质和物质集合形成状用计算的方法确定。 （2）被吊运物的重心位置及绑扎：重物的形状和内部结构是各种各样的，不但要了解外部形状尺寸，也要了解其内部结构。 （3）起重作业现场的环境：现场环境对确定起重作业方案和吊装作业安全有直接影响。现场环境是指作业地点进出道路是否畅通；地面土质坚硬程度；吊装设备的高、低、宽、窄尺寸；地面和空间是否有障碍物；吊运、司索指挥人员是否有安全的工作位置；现场气温是否达到要求；作业时刮风下雨的强度等。
2、设备起重作业现场布置 设备起重的施工现场布置、使用的起重设备、起重作业的方法与作业的安全均有着密切的关系，布置施工现场时应考虑以下内容：（1）施工现场的布置应尽量减少吊运距离与装卸次数。 （2）应考虑设备的运输，拼装、吊运位置。 （3）根据扒杆垂直起吊特点，应合理地选择扒杆竖立、移动、拆除位置和卷扬机的安装位置。 （4）选定流动式起重机的合适吊装位置，使其能变幅、旋转、升高，顺利完成吊装作业。 （5）整个作业现场的布置必须考虑施工的安全和司索、指挥人员的安全位置及与周围物体的安全距离。 3、起重设备的配备 （1）根据吊运设备重量配备起重机设备，其额定起重能力必须大于物件与吊具重量之和且有一定的余量，变幅功能的起重机在吊运物件时，此幅度的起重能力必须大于物件的重量与吊具重量总和。 （2）根据吊运设备的高度及物件越过障碍物的总高度(加安全规程要求的高度)，合理配备起重设施的起升高度以满足吊运高度的要求。 （3）根据作业环境的综合情况，配备不同种类的起重机。例如：根据地面松软程度配备履带起重机或轮胎起重机、扒杆等（特殊情况下需铺设路基或枕木）。 （4）根据吊运设备结构及特殊要求进行配备，并严格遵守安全
大型设备吊装方案 编制： 审核： 批准：
目录 一、吊装工程概况 (3) 二、编制依据 (3) 三、大型设备吊装前应具备的条件 (3) 四、大型起重机对地压强计算 (4) 五、吊装过程示意图 (2) 六、设备吊装计算 (3) 七、吊装步骤 (9) 八、施工技术措施及安全注意事项 (12) 九、安全风险评价及应急措施 (15) 十、施工机具一览表 (17) 十一、劳动力计划 (18) 十二、施工技术措施一览表 (18) 十三、设备进厂路线，摆放位置、吊车进厂路线及站位位置 (18)
一、吊装工程概况 1.1吊装简介 净化与变换装置内属于大型设备的有6台，主要包括：（1）甲醇洗涤塔（141T101）重约598吨，（2）H2S浓缩塔（141T103）重109.6吨，（3）尾气放空筒（141X101）重90吨，长70米，（4）变换炉（130R101）重214.35吨，（5）低压废热锅炉Ⅰ（130E105）重107.17吨，（6）低压废热锅炉Ⅱ（130E106）重100.315吨。甲醇洗涤塔（141T101）分三段进厂，其中第一段与第二段在地面组对完成后然后吊装就位，第三节在空中组对。本方案只涉及甲醇洗涤塔（141T101）的吊装，其余设备需另编写施工方案。 1.2大型设备主要吊装参数见下表 二、编制依据 2.1《大型设备吊装工程施工工艺标准》 SH/T3515-2003 2.2《石油化工工程起重施工规范》 SH/T3536-2002 2.3《化工设备安装工程质量检验评定标准》 HG20236-93 2.4《化工塔类设备施工及验收规范》 HGJ211-85 2.5《石油化工安全技术规程》 SH3505-1999 2.6《石油化工起重施工规范》 SH/T3536-2002 2.7《起重吊运指挥信号》 GB5082-85 2.8 三一履带650吨SCC6500；CC2400-1 400T履带吊吊车吊装参数表 2.9《粗直径钢丝绳规范》 GB/T20067-2006 三、大型设备吊装前应具备的条件 3.1设备装配图、设备平立面布置图，技术要求，设备说明书及有关标准规范资料。
结构吊装施工方案 一、工程概况 本工程位于成都市高新西区四威产业园内。○4-○ 20轴为预制装配式排架结构单层厂房，（预制屋架及柱长度重量详见吊装构件表）○3-○4轴为现浇钢筋砼构架，○1-○3轴为两层现浇钢筋砼框架结构办公楼，建筑物总高为11.00m。总建筑面积为6177.27m2(其中单层厂房4386.470m2，办公楼1790.80m2)。 二、吊具选择 1、铁扁担：选用槽钢作扁担示图如下： 2、吊装钢丝绳的选择： 序号规格长度数量备注 1φ19.5 6×37+18m４柱吊装用 2φ21 6×37+117m2屋架吊装用 3φ21 6×37+18m4屋面板吊装用 序 号 吊具名称规格 数 量 备注 1白棕绳φ22 50 米 不浸油 2卡环 ５t—１０t ８—1５t ５ １ ６ 吊屋架和 柱翻身用 3千斤顶１６t２柱翻身用 4铁扁担δ＝３０mm１柱翻身用 5钢丝绳φ2１ 1.5 米 吊屋架用 6经纬仪2台
米。 1）、起重机选择及工作参数计算 根据施工需要，现场选用履带吊进行吊装。部分主要构件安装时的工作参数计算如下： （1）、柱采用斜吊绑扎一点起吊。由于最大起重量Qmax=7.22t，最大长度Hmax=11.446m。要求起重量：Q=Q1+Q2=7.22+0.2=7.42t， 要求起重高度：H=H1+H2+H3+H4=0+0.3+7.0+2.0=9.30m （2）、屋架 要求起重量：Q=Q1+Q2=11.3+0.4=11.7t， 要求起重高度：H=H1+H2+H3+H4=7.0+0.3+3.45+4.5=15.25m （3）、屋面板 要求起重量：Q=Q1+Q2=1.5+0.2=1.7t， 要求起重高度：H=H1+H2+H3+H0+d=7.00+3.45+0.3+2.5+3.0 =16.25m （4）
德商高速公路夏津至聊城段交通机电交安工程起重吊装作业安全专项方案 编制： 审核： 审批： 中铁十四局集团电气化工程 德商高速公路机电交安标项目经理部 二○一五年八月 一、工程概况： 本标段机电交安工程为至高速公路夏津至聊城段的重要组成部分。本标段起点为K40+900，终点为K103+000，全线长62100米。分为监控系统、通信系统、收费系统、供电照明系统及交安设施。
监控系统采用三级管理模式，即：省厅高速公路收费结算中心—聊城北监控分中心—监控外场设施。 通信系统包含聊城北通信分中心、夏津西无人通信站、临清东无人通信站。主要是为高速公路运营管理及监控、收费系统实施提供必要的话音业务及数据、图像传输通道。 收费系统包括临清东、夏津西、聊城北3个匝道收费站。实现了根据车辆类型和行驶里程对使用高速公路的所有车辆正确收费。供电照明系统主要为3处收费站和收费广场提供照明用电。 交安设施主要为高速公路标志标牌、标示线等设施。 二、编制依据： 1、《中华人民全生产法》；《中华人民国特种设备安全法》；《建设工程安全生产管理条例》；《环境保护法》；《安全生产许可证条例》；《建设工程安全生产管理条例》；《建设工程施工现场管理规定》；《公路水运工程安全生产监督管理办法》；《JTGF90-2015公路工程施工安全技术规》；《JGJ59-99建筑施工安全检查标准》；《JGJ33-200建筑机械使用安全技术规程》。 2、公司安全生产管理办法、安全控制体系文件。 三、方案说明 本标段涉及的起重吊装作业有：收费站、沿线摄像头的吊装，机房大型设备、电子屏的吊装。收费亭、机房设备等。广场高杆灯安装、变压器、高低压贵柜的安装。交通标志标牌安装，防护栏、隔离栅、隔离栅基础等重型材料装卸。 大型的机械设备吊装计划从室外运输车辆上垂直吊起，放置到液压搬运车上，然后水平运输至各设备房间；重型材料从运输车辆上垂直吊起，放置在指定位置；设施设备安装时，起重机置于指定位置后吊装至基础上。起重吊装示意图： 起重吊装示意图
. 上海国际金融中心南塔楼办公楼 通风空调设备 吊装运输方案 施工单位：中建五局工业设备安装有限公司批准： 批准日期： 审核： 编制： 编制日期：
目录 1 工程概况 2 施工安排 3 进度计划 4 施工准备与资源配置 5 施工方法与工艺 6 编制依据
1 工程概况 上海市陆家嘴金融贸易区Ｘ2地块位于地铁二号线陆家嘴站南侧，与金茂大厦、正大广场相邻，处于陆家嘴中央商务区的核心地带，地理位置优越。项目拟建设两座超高层塔楼、一座低座酒店楼和一座裙楼及其地下室，南塔楼靠近银城西路，高250米，内设高级办公楼和酒店。北塔楼靠近世纪大道，高260米，内设高级办公楼和公寓式酒店。低座酒店楼位于地块南部，地上21层，高85米。塔楼和酒店楼内均按功能和防火疏散需要，设有设备转换层和疏散避难层。地上总建筑面积共约35.5万平方米，是融办公、酒店、商场为一体的综合性物业。项目地下室为四层，裙楼四层。其中地下一层设置商场、酒店会议厅/多功能厅、机电房、后勤区和停车库。地下二层设置商场、上下车区、卸载区、酒店后勤区、停车场和机电用房等，局部地下二层设有地下二层夹层，布置机电用房和停车库。地下三层和地下四层均设置停车库和机电用房。地下室和裙楼连通。地下建筑总面积约21.71万平方米。 该工程面积大，通风系统复杂，空调机组数量大，规格种类多，空调机房位置分散，因此设备运输吊装极为不便。现编制出南塔楼办公楼的通风空调设备吊装运输方案。 2 施工安排 2.1 施工组织 成立设备运输吊装小组，由组长负责，组员由现场技术员、安全员及工人组成。技术人员根据设备型号、安装位置，确定运输路线，选用运输吊装工具，并负责设备吊装运输方案的交底。安全员负责安全技术要求的审核及各类工、机具安全性能的复核。组长负责设备运输吊装安全交底、方案的实施及组织人力、物力完成整个设备运输吊装过程。 2.2 施工目标 安全、经济、便捷完成设备二次运输与吊装。 2.3 主要管理措施 2.3.1成品保护措施 2.3.1.1 设备开箱检查时，清点配件，并收集至材料库房。
大型设备吊装方案 Document number：PBGCG-0857-BTDO-0089-PTT1998
安徽铜峰盛达化学有限公司9000t/年6-PDD装置大型设备吊装方案 编制： 审核： 核定： 中国化学工程第四建设公司 2007年1月14日
目录1．工程概况： 2．编制依据 3．设备吊装的一般方法及原则4．吊装程序 5．吊装工艺计算 6．设备运输及吊装对道路的要求7．设备进厂和卸车 8．吊装机具计划 9．技术措施用料计划 10．劳动力计划 11．危险源分析评估及预防12．吊装安全措施
一、工程概况： 本工程主要的大型设备分布在造粒装置、罐区和反应装置；5 吨以上的设备有：1441R01、1441R02、1441R04、1441R05、1441R06、1441R07、1441R08、1441R09、1303B09、 1301B10、1301B20、1303B20、1303B30、1303B40、1441B22共15台。为本工程设备吊装的重点和难点。其中氢气储罐 1303B09重吨，已编制了单独的吊装方案。本方案着重阐述其余14台设备的吊装方法。 二、编制依据 1．施工图纸及技术文件； 2．吊车性能； 3．《石油化工安全技术规程》 SHJ3505-1999 4．《化工工程建设起重施工规范》HGJ201-83 5．《大型设备吊装工程施工工艺标准》 SHJ515-90 6．我公司以往同类工程施工经验。 三、设备吊装的一般方法及原则 1．设备吊装应遵循先大后小，先难后易，先高后低，先里后外的原则进行吊装。 2．厂房内、框架内的设备，应采取吊车将设备吊至厂房入口或框架入口处，然后在厂房内后框架内设置滑车组后悬挂 手拉葫芦将设备吊装就位。如果厂房内有行车，而且没有
实用 文档德商高速公路夏津至聊城段交通机电交安工程起重吊装作业安全专项方案 编制： 审核： 审批： 中铁十四局集团电气化工程有限公司 德商高速公路机电交安标项目经理部 二○一五年八月
一、工程概况： 本标段机电交安工程为德州至商丘高速公路夏津至聊城段的重要组成部分。本标段起点为K40+900，终点为K103+000，全线长62100米。分为监控系统、通信系统、收费系统、供电照明系统及交安设施。 监控系统采用三级管理模式，即：山东省厅高速公路收费结算中心—聊城北监控分中心—监控外场设施。 通信系统包含聊城北通信分中心、夏津西无人通信站、临清东无人通信站。主要是为高速公路运营管理及监控、收费系统实施提供必要的话音业务及数据、图像传输通道。 收费系统包括临清东、夏津西、聊城北3个匝道收费站。实现了根据车辆类型和行驶里程对使用高速公路的所有车辆正确收费。供电照明系统主要为3处收费站和收费广场提供照明用电。 交安设施主要为高速公路标志标牌、标示线等设施。 二、编制依据： 1、《中华人民共和国安全生产法》；《中华人民共和国特种设备安全法》；《建设工程安全生产管理条例》；《环境保护法》；《安全生产许可证条例》；《建设工程安全生产管理条例》；《建设工程施工现场管理规定》；《公路水运工程安全生产监督管理办法》；《JTGF90-2015公路工程施工安全技术规范》；《JGJ59-99建筑施工安全检查标准》；《JGJ33-200建筑机械使用安全技术规程》。 2、公司安全生产管理办法、安全控制体系文件。 三、方案说明 本标段涉及的起重吊装作业有：收费站、沿线摄像头的吊装，机房大型设备、电子屏的吊装。收费亭、机房设备等。广场高杆灯安装、变压器、高低压贵柜的安装。交通标志标牌安装，防护栏、隔离栅、隔离栅基础等重型材料装卸。 大型的机械设备吊装计划从室外运输车辆上垂直吊起，放置到液压搬运车上，然后水平运输至各设备房间；重型材料从运输车辆上垂直吊起，放置在指定位置；设施设备安装时，起重机置于指定位置后吊装至基础上。起重吊装示意图：
中化二建集团鸿业科技化工项目装置区 钢结构及塔器吊装方案 编制： 审核： 批准： 中化二建集团有限公司 2015年1月4日
目录 1、编制说明 (2) 2、编制依据 (3) 3、工程概况 (3) 4、施工准备 (4) 5、吊装工艺 (7) 6、人员配置 (16) 7、主要施工机械、吊索具及施工措施用料计划 (16) 8、质量保证措施 (17) 9、施工安全与环境保护技术措施 (18) 10、环境保护措施 (21) 11、起重吊装事故处置应急预案 (21) 12、附件 (22)
1.1河南鸿业可以化工有限公司1.5万/吨年粗粉精制项目，有7台塔器及钢结构由我单位安装，钢结构长51m、宽24m，最高处61m，钢结构计划进行分区域、分片进行吊装，具体数据见下表： 7台塔主要参数表： 1.212m 一层，预制完成后在空中组对。此方案以吊装重量最大及吊装距离最远的框架区域进行受理分析及吊车的选用，钢结构的吊装完成后，在框架西侧进行塔器的吊装工作，钢结构框架具体吊装顺序见附图。
2.1 河南省中原石化工程有限公司设计钢结构图纸，中机十院国院工程有限公司设计设备图纸。 2.2 《机械设备安装工程施工及验收通用规范》 GB50231-2009 2.3 《大型设备吊装工程施工工艺标准》 SH3515-2003 2.4 《石油化工工程起重施工规范》 SH3536-2011 2.5 《施工现场临时用电安全技术规范》 JGJ46-2005 2.7 《现场设备、工业管道焊接工程施工及验收规范》GB50236-2011 2.8 《石油化工施工安全技术规程》 SH3505-1999 2.9《重要用途钢丝绳》 GB8918-2006 2.10 QUY260t履带起重机技术参数 3、工程概况 河南鸿业可以化工有限公司1.5万/吨年粗粉精制项目装置区，有7台塔由我单现场进行吊装，钢结构由我单位现场制作并安装。 4、施工准备 4.1技术资料应具备下列条件 机械设备年检合格证明书。 机械操作人员证件。 有关单位批准的吊装方案。 4.2吊装站位及地基处理要求 4.2.1 260吨履带主吊吊装站位区域（见附图） 4.2.2场地承载力要求 4.2.2.1吊车站位区域： 根据吊车行走和吊装站位区域为局部回填土层，本方案涉及履带吊吊装时最大重量约为320吨，单条履带接地面积约为8.4×1.2=11㎡，满铺路基板（横铺）时，单条履带接触的路基板为3块，吊车与地面的接触面积为5.5×2×2×2=44㎡，吊装区域的地基承载力要求大于：320吨/44㎡=7.3吨/㎡，吊装区域地基承载力要求为大于8吨/㎡。
大型设备吊装方案一、工程简介广州某大学教学区是广州大学城建设项目校区二期房建配套机电安装工程第一标段的一个施工区域。该区域包括国际楼、医科楼、图书馆、综合楼、办公楼、大会堂、针灸楼、护理楼八栋单体建筑，总建筑面积18万六千平方米。具有工程规模大、单体建筑数目多、建筑面积广、同时作业的工作面大、施工质量要求和技术要求高、工期要求比较紧等特点。本方案编制时，施工现场三通一平工作已基本就绪，地面已做硬底化。本工程需机械吊装的主要有施工机具，如剪板机、法兰机制风管机等；施工材料，如镀锌卷板等；安装设备，如大型空调机、风机、给水设备等。二、吊装设备的选用根据本工程特点，对本工程需要机械吊装的材料设备选择两种吊装方式进行吊装。一种是汽车吊，汽车吊的优点是转移迅速，机动灵活，对路面破坏小，但起吊时，必须将支脚落地，不能负载行驶，且对工作场地要求较高，必须平整、压实，以保证操作平稳安全；一种是塔吊，塔吊的优点是起吊高度大，有效工作范围广，但转移不方便，机动灵活型差。两种吊装设备互补使用，完全可以实现本工程的吊装任务。三、吊装方法的确定及技术措施1、施工方法的确定根据实际吊装的本体参数、结构特点和施工现场的条件，采用不同的吊装设备和方法，一般高层材料设备的吊装采用塔吊吊装，对于低层需机械吊装的材料设备，中小型的可采用一台汽车吊吊装，大型的可采用两台汽车吊相互配合辅助进行吊装。2、设备吊点确定和吊耳选型与安装设备本体上有设备吊装吊耳的可
采用其自带的吊耳，设备本体上无安装吊耳的根据现场设备吊装的要求，按照有关规范选择制作安装设备的吊耳。吊耳制作时一般应选用与本体相一致的材料，并做好材料的检验工作。3、吊梁设计校核及吊索具计算选型在吊装设备之前，必须先根据吊装设备的重量，结构等认真分析计算，设计合理的吊梁，选择合适的吊装机械。在吊索具选择时，要通过具体的计算公式，对照各种型号钢丝绳的允许应力，方可确定下来。在计算时要考虑拆减系数、不均衡系数、动载系数和安全系数等。4、卷扬机拖排滑移递送方法在吊装过程中，一般采用卷扬机牵引拖排滑移递送的方法。这种方法需要设计一只钢拖排，前面设置一台牵引卷扬机。该方法对设备滑行道路要求较高，道路不仅要压实，而且还要平整。在操作过程中，对吊装的整体协调和操作配合要求协调一致，以保证吊装过程的连续性和稳定性5、设备裙座加固措施如果设备重量重，体积大，起吊时尾部裙座受力集中。为了防止吊装过程中裙座的变形，必须对裙座的底部采取加固措施，增加三角支撑架或十字支撑架，减少吊装时裙座的变形，以免影响设备的就位速度。四、吊装步骤1、设备的进场、上排在各项准备工作完全做好的情况下，就开始组织设备的进场、上排和吊装工作了。2、吊装前的准备工作设备在吊装前，必须做好全面仔细的检查核实工作。检查设备安装基准标记、方位线标记是否正确；检查设备的吊耳是否符合吊装要求。3、吊装索具的系接主要包括滑车挂上吊耳、电动卷扬机的拉力试验和方
施工方案 【建设单位】:山西潞安纳克碳一化工有限公司 【工程名称】: 4万吨/年合成基础油和2万吨/年环 保溶剂项目(一期） 【方案名称】: 大型设备吊装专项施工方案 【方案编号】: SHNK-2013122801 中国化学工程第十四建设有限公司 2013年12月28日编制 目录 第一章．工程概况及编制依据
4 1.1、工程概况 4 1.2、吊装工作基本情况介绍 4 1.3、吊装作业特点 5 1.4、编制依据 5第二章．吊装工作整体部署 6 2.1、方案的选择与优化 7 2.2、吊装顺序及运输 8 2.3、吊装方法部署 8 2.4、吊装进度计划 8 2.5、资源动员计划 第三章．吊装特殊技术措施 8 3.1、300吨吊车站位、打腿场地措施
8 3.2、300吨吊车及40吨平板拖车行走道路措施 8 3.3、高空取吊绳及卡环措施 8 3.4、180吨溜尾辅机吊装措施 9第四章．精馏塔群吊装实施方法 9 4.1、综述 9 4.2、主要吊装参数设计 10 4.3、注意事项 13 第五章．安全技术措施 14 5.1、吊装安全注意事项 14 5.2、吊装质量、安全、技术组织保证措施 16附录：
1、吊车机械性能表 2、场地及道路硬化处理图 3、吊机与平板拖车位置平面布置图 4、主机吊装立面图 5、吊篮制作图 第一章．工程概况 1.1工程概况 该工程属于山西潞安纳克基础油项目，建设场地位于山西潞安煤基油装
置区域内北侧，靠煤场围墙，东、西、南侧紧临生产装置区，本项目占地约10亩，包括罐区及泵房、生产装置罐区、主装置、总体等单位工程，本次吊装方案为座落在主装置范围内8台大型设备(精馏塔及萃取塔)的吊装施工。 1.2施工工期 本次吊装时间暂定为2014年2月15日至2014年2月20日，共六天时间（以设备制造厂供货时间为准）。 1.3施工内容 吊装设备技术参数一览表

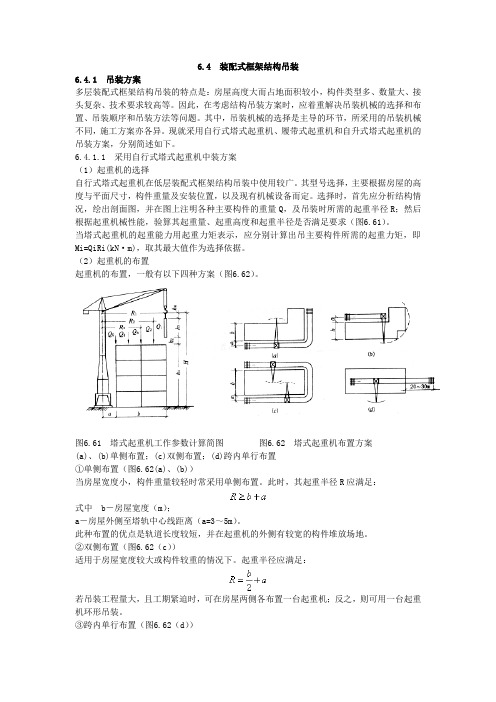

6.4 装配式框架结构吊装 6.4.1 吊装方案 多层装配式框架结构吊装的特点是：房屋高度大而占地面积较小，构件类型多、数量大、接头复杂、技术要求较高等。因此，在考虑结构吊装方案时，应着重解决吊装机械的选择和布置、吊装顺序和吊装方法等问题。其中，吊装机械的选择是主导的环节，所采用的吊装机械不同，施工方案亦各异。现就采用自行式塔式起重机、履带式起重机和自升式塔式起重机的吊装方案，分别简述如下。 6.4.1.1 采用自行式塔式起重机中装方案 （1）起重机的选择 自行式塔式起重机在低层装配式框架结构吊装中使用较广。其型号选择，主要根据房屋的高度与平面尺寸，构件重量及安装位置，以及现有机械设备而定。选择时，首先应分析结构情况，绘出剖面图，并在图上注明各种主要构件的重量Q，及吊装时所需的起重半径R；然后根据起重机械性能，验算其起重量、起重高度和起重半径是否满足要求（图6.61）。 当塔式起重机的起重能力用起重力矩表示，应分别计算出吊主要构件所需的起重力矩，即Mi=QiRi(kN·m)，取其最大值作为选择依据。 （2）起重机的布置 起重机的布置，一般有以下四种方案（图6.62）。 图6.61 塔式起重机工作参数计算简图图6.62 塔式起重机布置方案 (a)、(b)单侧布置；(c)双侧布置；(d)跨内单行布置 ①单侧布置（图6.62(a)、(b)） 当房屋宽度小，构件重量较轻时常采用单侧布置。此时，其起重半径R应满足： 式中b－房屋宽度（m）； a－房屋外侧至塔轨中心线距离（a=3～5m）。 此种布置的优点是轨道长度较短，并在起重机的外侧有较宽的构件堆放场地。 ②双侧布置（图6.62（c）） 适用于房屋宽度较大或构件较重的情况下。起重半径应满足： 若吊装工程量大，且工期紧迫时，可在房屋两侧各布置一台起重机；反之，则可用一台起重机环形吊装。 ③跨内单行布置（图6.62（d））
