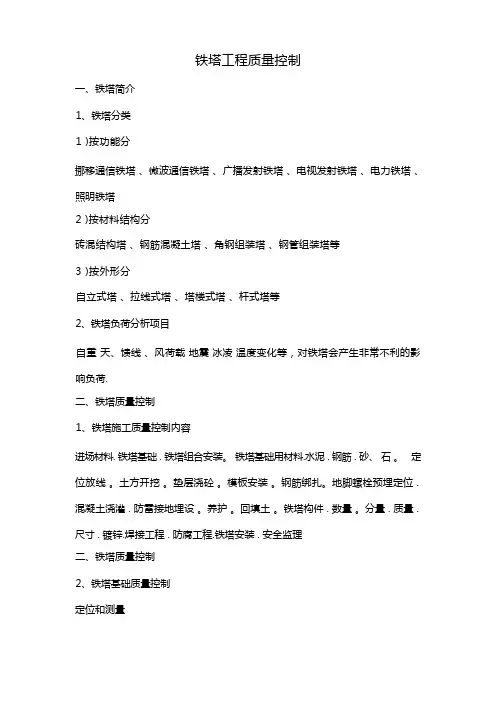

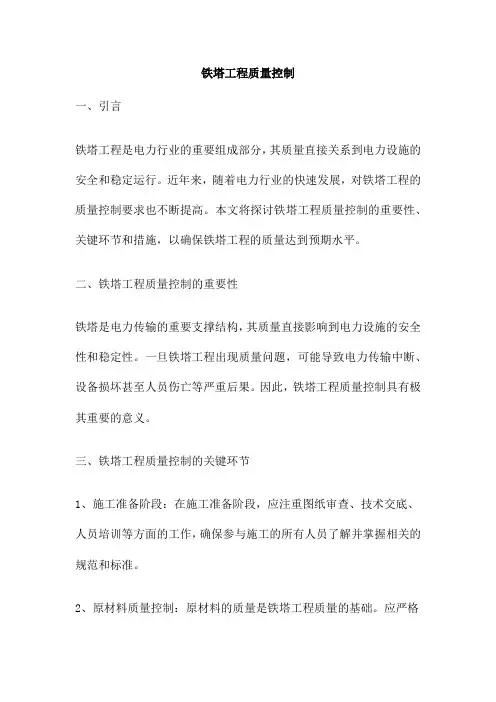

铁塔工程质量控制
一、铁塔简介
1、铁塔分类
1）按功能分
移动通信铁塔、微波通信铁塔、广播发射铁塔、电视发射铁塔、电力铁塔、照明铁塔
2）按材料结构分
砖混结构塔、钢筋混凝土塔、角钢组装塔、钢管组装塔等
3）按外形分
自立式塔、拉线式塔、塔楼式塔、杆式塔等
2、铁塔负荷分析项目
自重天、馈线、风荷载地震冰凌温度变化等，对铁塔会产生非常不利的影响负荷。
二、铁塔质量控制
1、铁塔施工质量控制内容
进场材料. 铁塔基础 .铁塔组合安装.铁塔基础用材料.水泥 .钢筋 .砂、石 . 定位放线 .土方开挖 .垫层浇砼 .模板安装 .钢筋绑扎.地脚螺栓预埋定位 .混凝土浇灌 .防雷接地埋设 .养护 .回填土 .铁塔构件 .数量 .重量 .质量 .尺寸 .镀锌.焊接工程 .防腐工程.铁塔安装 .安全监理
二、铁塔质量控制
2、铁塔基础质量控制
定位和测量
放线土方开挖垫层浇砼模板安装钢筋绑扎地脚螺栓预埋和定位混凝土浇灌避雷接地装置的埋设养护回填土
材料
2.1 基础材料
标准要求
水泥
检查合格证和复试报告。当在使用中对水泥质量有怀疑或水泥出厂
超过3个月时，应进行复验。
钢筋
检查合格证、实验报告和化学成分报告砂、石
筛分较均匀，含泥量少、泥块含量及异形颗粒含量少。
2.2 基础实施
（1）定位放线
位置符合设计要求
铁塔基础位置不得靠近电磁场强、功力大的电台，雷击区，油库，腐蚀性强的地带和易然、易爆、危险品仓库等场所。
（2）土方开挖
.应开挖到持力层 .基础坑和连系梁坑的长、宽、深符合设计要求 .注意防止意外事故发生
.同时注意保护地下文物
（3）垫层浇砼
.基础坑和连系梁坑挖好后，夯实平整，再按设计要求浇灌基础垫层混凝土（一
般为10cm左右素混凝土）待混凝土硬化后，再安装、固定铁塔基础和连系梁内的钢筋骨架。
（4）基础模板安装
模板的接缝不应漏浆；在浇筑混凝土前，木模板应浇水湿润，但模板内不应有积水。模板与混凝土的接触面应清理干净并涂刷隔离剂，但不得采用影响结构性能的隔离剂。浇筑混凝土前，模板内的杂物应清理干净。模板安装的偏差：轴线位置≤5mm，层高（5m内）垂直度≤6mm
（5）钢筋绑扎
.钢筋品种、级别、规格和数量必须符合设计要求； .钢筋网长、宽偏差±5mm，网眼尺寸偏差±20mm； .受力钢筋间距偏差±10mm，排距偏差±5mm .基础钢筋保护层厚度±10mm，柱、梁保护层厚度±5mm .钢筋骨架长偏差±10mm，宽、高偏差±5mm .同一纵向受力的钢筋不得设置2个或以上接头，接头末端至钢筋弯起点的距离不宜小于钢筋直径的10倍受力钢筋接头时，接头宜互相错开，纵向受力钢筋接头长度为35倍D且不小于500mm。横向净距不应小于钢筋直径，且不应小于25mm 铁塔圈梁应埋设在地面30cm下
（6）地脚螺栓预埋和定位
在浇灌基桩前，要按设计要求对地脚螺栓进行定位和预埋，要选准地脚螺栓的位置和预留高度，注意基桩的地脚螺栓预留水平高度和根开跨度，可先进行定位，定位时可用焊枪在基础骨架上点焊定位，然后再用水平测试仪进一步进行核实，最后一次浇灌。
（7）混凝土的浇灌
.水泥、砂、石、水配比要符合设计要求 .浇灌时要用振动棒反复振动 .混凝土硬
化后，要取样检验 .每个基桩水平一致，任意两个相邻基桩中心距离一致。外观质量不应有缺陷，不应有影响结构性能和使用功能的尺寸偏差。
（8）避雷接地装置的埋设
接地体应埋设在铁塔基础周围，一般要埋设约28根以上长1.5左右的50mm×50mm×50mm的角钢接地体，并用40mm×4mm的扁铁连接成一体，连接线遇连系梁时，应从其下方通过。接地体埋设深度其顶部离地面不少于0.7m。 .接地体角钢和连接材料扁铁都必须热浸镀锌 .每个塔基旁要预留2根接地引入线，馈线接地处要预留3根接地引入线。接地引入线应从接地装置中部引接，多根接地引入线不应在同点引接，应互相错开焊接处要完整、饱满、没有明显的气孔，所有焊点都应进行防腐处理，螺栓连接紧密，应有防止松动的措施。接地引入线穿墙时要有保护管，跨越建筑物间隙时要有余量，接地引入线接头处的接触面镀锡要完整，螺栓坚固、并应有防腐措施接地引入线与安装在机房内外的接地汇集排之间应设立接地线断线卡，以便检查接地装置电阻值。断线卡应进行防锈处理
接地电阻值应小于5Ω
（9）养护
.基桩砼浇灌后12小时内用草垫塑料薄膜加以覆盖并进行保湿养护，覆盖应严密并保持塑料薄膜内有凝结水，一般要养护28天左右，最少不应小于14天，但也不应大于60天 .在气温较低时应适当采取保温措施，日平均气温低于5℃时，不得浇水按国家标准GBJ 107《混凝土强度检验评定标准》取样送检
（10）回土
.回土时接地体角钢周围不要用岩石回填，而要用软土回填，以保证接地电阻良
好，回土要夯实
2.3 基础验收
基础完成后，应经验收才能安装铁塔，验收时应检查下列内容： .设计文件（包括设计变更通知和材料代用证明文件）； .材料质量证明书或材料复验报告； .隐蔽工程签证记录；混凝土抗压强试验报告；基础混凝土工程施工记录（材料质量、水泥、砂、石比例、养护周期等）。铁塔基础复测记录；地阻测试记录 .各项偏差应符合下列要求
项次项目允许偏差
1 支撑面（混凝土柱墩）标高±3.0mm 水平度1/1000
2 地脚螺栓位置扭转偏差（任意截面处）±1.0mm
3 地脚螺栓法兰对角线偏差≤L/1500且＜(L对角线距离)
4 地脚螺栓相邻之间偏差≤b/1500且＜(b为塔脚跨距)
5地脚螺栓伸出法兰面的长度a±(a为设计螺栓伸出长度)
6 地脚螺栓的螺纹长度1w±(1w为设计螺纹长度)
三、铁塔安装
材料主控项目
一般项目铁塔构件品种规格检查数量：全部规格尺寸及允许偏差检查数量:每一品种、规格的钢板抽查5处检验方法：检查合格证、检验报告等检验方法:用游标卡尺量测抽样送检板厚≥40mm且设计有Z向性能要求的厚板、设计要求抽样送检及质量有疑义的钢材要抽样送检。抽样数量：每一批次、规格的钢材抽一样外观检查数量:全数检查
①锈蚀、麻点或划痕深度≤该钢材厚度负允许偏差值的1/2；
②表面锈蚀在C级及以上；
③钢材端边或断口处不应有分层、夹渣等
检查方法：检查复验报告
检验方法:观察检查
1、材料质量材料主控项目一般项目
焊接材料品种规格检查数量：全部
外观检查数量:按量检查1%,少于10包应全部检查不应有药皮脱落、焊芯生锈等；
焊剂不应受潮结块检验方法：检查合格证、检验报告等检验方法:观察检查
坚固件品种规格检查数量:对所有批次、规格抽样送检8.8级及以上高强度螺栓应对抗拉强度、属服强度、延伸率进行抽样送检检查数量:每批抽取8套。检验方法：检查合格证、检验报告等检验方法:检查复验报告
2、焊接工程
主控项目焊接材料焊条、焊丝、焊剂等应与母材匹配，应按规定进行烘焙和存放检验方法：检查合格证、检验报告等焊工资格检查数量:全数检查。焊工必须有资格证，必须在资格证认可范围内施焊检验方法:检查焊工合格证及其认可范围、有效期焊缝探伤二级焊缝应采用超声波探伤，超声波探伤不能对缺陷作出判断时，应采用射线探伤。探伤的评定等级为Ⅲ级，控伤比例为20％；超声波探伤检验等级为B级，射线探伤检验等级为AB级。检查数量:全数检查检验方法:检查超声波或射线探伤记录探伤比例的计数方法：①对工厂制作焊缝，应按每条焊缝计算百分比，且探伤长度不小于200mm，当焊缝长度不足200mm 时，应对整条焊缝进行探伤；②对现场安装焊缝，应按同一类型、同一施
主控项目焊缝外观焊缝表面不得有裂纹、焊瘤等缺陷。二级焊缝不得有表面气孔、夹渣、弧坑裂纹、电弧擦伤等缺陷。检查数量:每批同类构件抽查10%，且不应少于3件；被抽查构件中，每一类型焊缝按条数抽查5%，且不应少于1条；每条检查1处，总抽查数不应少于10处。检验方法：观察检查或使用放大镜、焊缝量规和钢尺检查，当存在疑义时，采用渗透或磁粉探伤检查2、焊接工程2、焊接工程一般项目二级、三级焊缝外观质量符合《钢结构工程施丁质量验收规范》GB50205-2001规定检查数量:每批同类构件抽查10%，且不应少于3件；被抽查构件中，每一类型焊缝按条数抽查5%，且不应少于1条；每条检查1处，总抽查数不应少于10处。检验方法：观察检查或使用放大镜、焊缝量规和钢尺检查焊缝尺寸允许偏差符合《钢结构工程施丁质量验收规范》GB50205-2001规定检查数量:每批同类构件抽查10%，且不应少于3件；被抽查构件中，每一类型焊缝按条数抽查5%，且不应少于1条；每条检查1处，总抽查数不应少于10处。检验方法：用焊缝量规检查
焊缝感观外观均匀、成型较好。焊道与焊道、焊道与基本金属间过渡较平滑，焊渣和飞溅物基本清除干净。检查数量:每批同类构件抽查10%，且不应少于3件；被抽查构件中，每种焊缝按条数量各抽查5%，总抽查数不应少于5处。检验方法:观察检查。
3、防腐工程热镀锌锌层厚度应符合设计要求，偏差应小于-10μm。设计未规定时，镀件厚度小于5mm时，锌层厚度为65μm，镀件厚度≥5mm时，锌层厚度为86μm，偏差应小于-10μm。检查数量:按同类构件抽，构件数量为1-3件时全抽，4-500件抽3件，501-1200件抽5件，1201-3200抽8件，3201-10000抽13件，10000件以上抽20件。检验方法:用磁性法进行检测。
每个构件应至少检测5处，取其算术平均值作为该构件的锌层厚度。构件镀锌表面应平滑，无滴瘤、粗糙和锌刺，无起皮、无漏镀，无残留的溶剂渣。检查数量全数检查。检验方法:观察检查
4、铁塔组合安装安装前准备工作设计文件齐全；铁塔基础经过验收；构件进场并验收合格；工器具、机械、劳动组织和安全措施到位；
铁塔组合安装内容
主控项目一般项目塔靴的安装
1、塔靴与基础顶面间隙不小于3mm，但面积不应超过塔靴底部的25%，各个塔靴高度偏差不大于1.5mm，每个塔靴调好水平后应采取临时加固措施，第1个结构单元安装完毕后，应检验结构安装的准确性和垂直度，符合要求后用钢筋结构做永久性支撑或在塔靴钢板下填充膨胀水泥砂浆。
2、露出基础顶面的地脚螺栓在安装前应涂防腐材料，防止螺栓锈蚀。检查数量:全数检查。
检验方法:观测和小锤敲击
4、铁塔组合安装内容主控项目一般项目紧固件连接
1、塔柱、横杆、斜杆的连接螺栓必须100%穿孔，次材的螺栓允许有总数的2%不能穿孔，但必须用电焊补救，焊缝强度应等于该节点全部螺栓强度。
2、地脚螺栓应采用双螺母锁紧，拧紧后外露丝扣不宜少于2扣。
3、自立式塔垂直度不得大于塔高度的1/1500，对于单管塔、桅杆垂直度不得大于塔高度的1/750。
4、爬梯踏步杆向前100mm、向上150mm范围内不应有构件阻挡，爬梯不得向内有尖角突出。检查数量:全数检查。
1、走线架及过桥的位置宜低于馈线口下沿100mm以上，过桥及走线架与塔身的连接端应不高于与机房的连接端。
2、法兰或结点板连接的节点，相接触的两平面贴合率不低于75%，用0.3mm 塞尺检查，插入深度的面积之和不得大于总面积的25%，边缘最大间隙不得大于0.8mm。
3、螺栓连接应牢固、可靠，拧紧后外露丝扣不应少于2扣，螺栓穿入方向在同层同种节点中应一致。
4、平台高度偏差小于±15mm、水平度偏差小于1/1000；栏杆高度偏差小于±15mm。
检查数量:全数检查
5、安全监理主控项目一般项目
1、施工现场设置安全警示标志，明确施工警戒区域，做好现场防护。
2、必须检查从事高空作业人员的上岗证、安全防护用具。
3、施工现场临时用电有可靠接地保护系统。
4、检查安装过程中的临时固定措施；遇恶劣气候时，必须禁止钢塔桅安装施工。
5、监理人员应根据航空管理的有关规定，督促承包单位做好航空障碍标志。
6、监理人员在实施监理过程中，发现存在安全事故隐患的，应及时下达监理通知，要求施工单位整改；情况严重的，应立即责令其停止施工，并及时上报建设单位。
7、发生生产安全事故后，监理人员与承包单位应采取措施防止事故扩大，保护事故现场，要善保管有关证物，及时向安全生产监督管理部门、建设行政主管部门或其他有关部门报告，并参加对安全事故的调查。
1、监理人员应督促承包单位在开工前对施工人员进行安全教育，落实各工序安全防护措施。
2、监理工程师应监督承包单位严格按施丁组织设计(方案)中的安全技术措施及安全生产操作规程进行施工
项目4-9 通信铁塔工程监理的质量控制 一、铁塔及通信铁塔分类 （一）铁塔分类： 按材质分为：角钢组装塔、钢管组装塔、锥管塔 按作用类型分为： 1、通讯塔 通讯塔一般又称为通讯铁塔、通信铁塔，多建于地面、楼顶、山顶，塔架采用角钢材料，辅以钢板材料和钢管材料组成，塔架各构件之间采用螺栓连接，全部塔架构件在加工完毕后经过热镀锌防腐处理。角钢铁塔由塔靴、塔身、避雷塔、避雷针、平台、爬梯、天线支架、馈线架及避雷引下线等部件组成 2、装饰塔 装饰塔集装饰、通信、避雷、景观等多功能为一体，多建于高层建筑及楼顶上，也可作为标志性建筑建于广场、游乐园、风景区等。装饰塔又称为工艺装塔，塔架材料一般以钢结构为主，外层表面多采用钛金材料和不锈钢材料，其外形多种多样，配以灯光装饰效果更突出。 3、微波塔 微波塔又称为微波铁塔、微波通信铁塔，多建于地面、楼顶、山顶。微波塔承风能力强，塔架多采用角钢材料辅以钢板材料，也可全部采用钢管材料组成，塔架各构件之间采用螺栓连接，全部塔架构件在加工完毕后经过热镀锌防腐处理。角钢铁塔由塔靴、塔身、避雷塔、避雷针、平台、爬梯、天线支架、馈线架及避雷引下线等部件组成。 4、避雷塔 避雷塔有三脚圆钢避雷塔、四脚角钢避雷塔、钢管避雷塔、独立避雷针等多种形式，其材料有圆钢材料、角钢材料、钢管材料，完全按国家相关标准制造，完全能够达到国家防雷要求，避雷塔加工完毕后全部进行热镀锌处理，三十年不生锈。避雷塔的高度一般在10米—40米，有特殊要求的设计高度可达120米。本产品广泛用于易燃易爆生产单位和储存单位。 5、拉线塔 拉线塔又称为桅杆结构，其特点是用钢量少，造价低，但占地较大，多用于

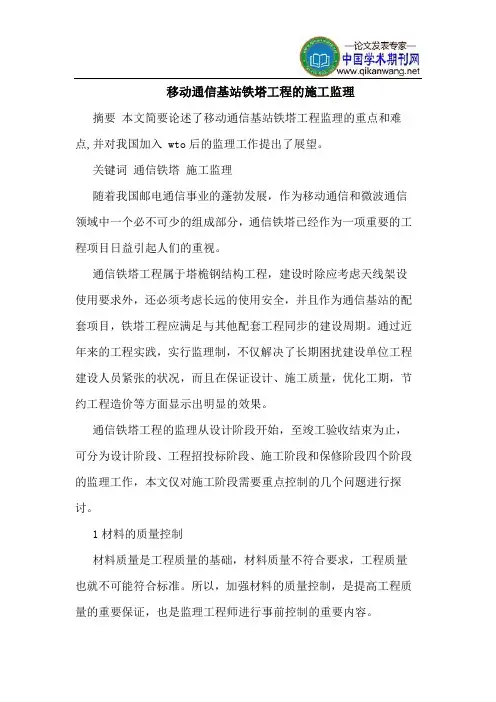

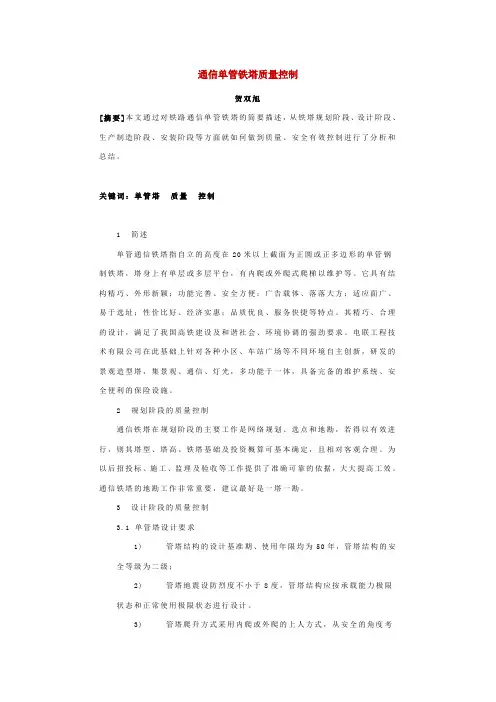

移动通信基站铁塔工程的施工监理 摘要本文简要论述了移动通信基站铁塔工程监理的重点和难点,并对我国加入WTO后的监理工作提出了展望。 关键词通信铁塔施工监理 随着我国邮电通信事业的蓬勃发展，作为移动通信和微波通信领域中一个必不可少的组成部分，通信铁塔已经作为一项重要的工程项目日益引起人们的重视。 通信铁塔工程属于塔桅钢结构工程，建设时除应考虑天线架设使用要求外，还必须考虑长远的使用安全，并且作为通信基站的配套项目，铁塔工程应满足与其他配套工程同步的建设周期。通过近年来的工程实践，实行监理制，不仅解决了长期困扰建设单位工程建设人员紧张的状况，而且在保证设计、施工质量，优化工期，节约工程造价等方面显示出明显的效果。 通信铁塔工程的监理从设计阶段开始，至竣工验收结束为止，可分为设计阶段、工程招投标阶段、施工阶段和保修阶段四个阶段的监理工作，本文仅对施工阶段需要重点控制的几个问题进行探讨。 1材料的质量控制 材料质量是工程质量的基础，材料质量不符合要求，工程质量也就不可能符合标准。所以，加强材料的质量控制，是提高工程质量的重要保证，也是监理工程师进行事前控制的重要内容。 材料进场时，承包单位应填写进场材料报验单，并附钢材和其它材料的质量证明书和试验报告报送监理单位。 监理单位收到报验单后，应会同建设单位、施工单位一起对进场材料进行清点，检查构件种类、数量、质量、拼接是否符合规范及设计要求。方法可采取目测、量测等。主要检查构件是否有变形，构件的尺寸规格是否符合设计图纸的要求，并用镀层测厚仪抽测构件的镀锌厚度。如有变形，必须要求施工单位在安装前进行矫正，矫正后的钢材表面，不应有明显的凹面或损伤，划痕深度不得大于0.5mm。对于每个节面主材拼接只允许一根，斜材最多只允许二根，焊接时必须熔透，且应做探伤检查（两根斜材不在同一面）。每根杆件拼接只准有一处。 2铁塔基础的验收 铁塔基础施工阶段的监理由土建监理工程师实行，质量控制点同钢筋混凝土工程，在此不再赘述。在铁塔安装以前，铁塔基础应由建设单位、监理单位会同土建施工单位、设计单位和铁塔安装施工单位进行联合验收。
