75科技资讯
科技资讯 SCIENCE & TECHNOLOGY INFORMATION 2010 NO.19SCIENCE & TECHNOLOGY INFORMATION 工 程 技 术1 挂篮悬臂施工工艺流程
1.10号梁段施工
在支座安装前,首先在支座垫石上确
定支座中心线,根据中心线和需要安装的
支座型号、规格、外形尺寸在支座垫石上放
大样。
活动支座安装完毕后对0号梁段设置
临时锁定。临时锁定通常用高标号硫磺砂
浆或砂桶做临时支墩,在梁体和墩身间用
精扎螺纹钢或钢绞线连接并施加临时锁定
的拉力装置。
1.2悬臂现浇施工

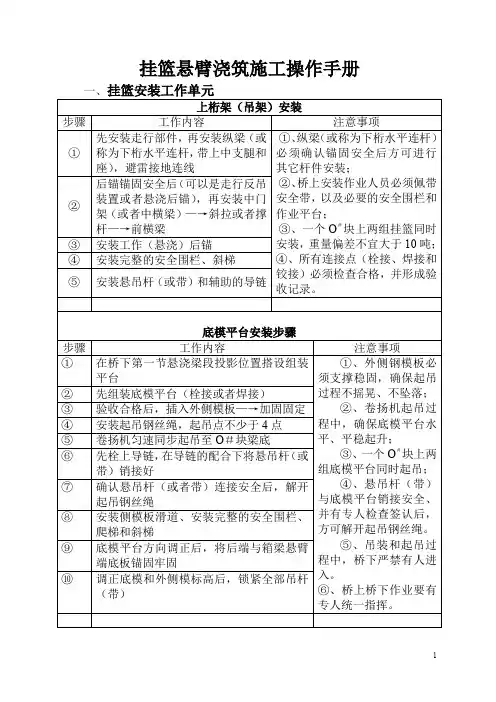

1.2.1挂篮拼装
(1)挂篮在工厂加工完成,应做试拼装,
检查尺寸和连接状况,焊缝应做超声探伤
检查,确定合格后运达现场。
(2)挂篮现场拼装要按照设计拼装顺序
进行。先拼装行走系统、主桁架、后锚,然后
上吊带、拼装底篮下横梁、纵梁、分配梁、底
模板,再拼装挂篮侧模板和工作平台。
1.2.2挂篮加载试验
(1)加载试验的目的:按照最不利荷载模
拟分级加载,检验挂篮的稳定性,实测出挂
篮的变形和理论计算的符合程度并为线形
调整时的预抛高值提供依据,消除安装误差
及其他非弹性变形对结构线形的影响。
(2)加载试验可以采用两种方法:砂袋
堆码方法,千斤顶反顶加载法。砂袋堆码模
拟实际施工状态非常吻合,缺点是用工用
时较多相对繁琐。千斤顶施加反力,一般要
在承台上或墩身上设置锚固钢筋或预应力
钢束予以锚固,千斤顶施力方便快捷常被
采用。用千斤顶进行反压试验要做好试验
设备:千斤顶的校核,锚具钢绞线的检验,
观测点的布设,测量仪器的准备等工作。
1.2.3梁段循环施工
(1)钢筋施工。先绑扎底板钢筋;腹板钢
筋中的箍筋与底板钢筋一起安装,其下部
与底板钢筋的横向钢筋平行焊接,形成腹
板和底板钢筋骨架;绑扎底板上层钢筋网;
安装腹板水平钢筋;调整好内模后施工顶
板钢筋。
(2)预应力管道施工。在钢筋施工时穿
插进行预应力管道安装,管道每间隔50cm
安装定位的钢筋网并固定;预应力管道内
穿比预应力管道小一级别的塑料衬管,防
止预应力管道变形、漏浆。
(3)混凝土施工。浇筑顺序为底板、腹
板、顶板。腹板混凝土浇筑按照分曾浇筑的
要求进行,箱内倒角应采用压模处理防止
翻浆。混凝土浇筑完成采用全覆盖土工布,
洒水养护7天。(4)预应力筋的张拉。混凝土养生同条件混凝土抗压试块强度和弹性模量达到设计值的90%,张拉纵向预应力筋,然后采用跳槽对称张拉横向预应力筋,竖向预应力筋滞后2个阶段张拉。纵向钢束采用上到下,左右对称张拉,采用双控施工。大跨径桥梁应采用应变监控措施。1.2.4合拢段的施工和连续梁体系转换(1)合拢段施工。①合拢段施工应先边跨,后中跨,边跨合拢时临时支墩不拆除。②合拢前进行箱梁顶面高程和轴线测量,测试温度影响的偏移值,观测合拢段在温度影响下梁体的长度和高程的变化幅度。③合拢前在两悬臂端预加和合拢段混凝土重量相等的配重。加载按照中轴线对称,并在混凝土浇筑过程中逐级卸载,使悬臂挠度保持稳定。(2)连续梁体系转换。中跨合拢时:在两悬臂端平衡配重;焊接临时劲性骨架;拆除临时支墩,解除支座锁定,边浇筑混凝土边卸除平衡配重;混凝土养生到设计强度和龄期张拉预应力筋并压浆封锚。2 施工工艺操作过程控制要点(1)悬臂施工过程最重要的是平衡控制,桥墩两端施工进度应对称平衡,实际最大不平衡偏差不超过设计要求值。掌握以下控制方法应可以满足要求。①挂篮前移平衡控制。两端挂篮前行时采用液压千斤顶四支同时顶推,或采用卷扬机统一遥控低档转速拖拉,使行架匀速、平行、前移。外模、内模骨架采用拉链葫芦拖拉与主桁同步前进。②钢筋安装不平衡重量控制。各种材料堆放在0号块顶部,前后左右对称放置。计算出每节段的钢筋材料总量,对称堆放和运输、绑扎工作。③混凝土浇筑不平衡重控制。混凝土浇注前,两悬臂端的模板和钢筋已经安装完成,基本处于平衡状态。混凝土浇筑时两端要平衡进行,分料两边等方量。④梁体转换时压载、卸载平衡控制。压载采用水箱或水袋,按照计算压载重量配水,采用阀门开关,专人控制卸载放水速度。施工方便且控制精确度高。(2)悬臂施工结构线形控制是重中之重。
影响悬臂端挠度的因素有:梁体结构自重、施工荷载、施加预应力、混凝土的徐变、挂篮的弹性变形、使用荷载。挠度计算:Hm=Hs+Σfl+Σfy+f1+f2+f3+f4Hs 梁段的设计高程；Σfl 各梁段自重在本段产生的挠度总和；Σfy 各梁段预应力张拉在本段产生的挠度总和；f1混凝土徐变收缩在本段产生的挠度；f2施工临时荷载在本段产生的挠度；f3使用荷载在本段产生的挠度；f4挂篮的变形值。①测量混凝土的重度。②挂篮的变形主要是弹性变形:应根据挂篮加载确定的荷载和弹性变形曲线得出。③制作混凝土试块测定混凝土的弹性模量,绘制E-t 曲线。④应力测试、温度测试。应力测试采用钢弦式应变计按照预定断面位置布设。主梁采用数字温度传感器测温。⑤临时荷载:挂篮重量可计算,人、机按照规范取值。⑥梁高程:每个节段完成后,测量该节段的高程和相邻3个节段的高程变化,分别在混凝土浇筑前、后,预应力张拉后观测。3 质量控制(1)施工前制定专项测量方案明确测量控制质量负责人,审核各节点高程、计算挠度、应力应变数据,及时调节施工误差准确控制结构线形。边跨、中跨合拢段误差不大于15mm,体系转换结束梁顶面高程误差±10mm 。(2)混凝土施工注意控制混凝土的和易性,控制浇筑分层高度和时间间隔,控制振捣操作质量,注意监控模板拼缝防止漏浆;控制两端不平衡重防止超过设计值。混凝土养护根据温度、湿度等不同气候条件采取不同的养护方法,确保混凝土不出现干缩裂缝。混凝土节段间接触面应全部凿毛。4 结语运用挂篮施工实施连续梁混凝土桥,工艺成熟流程明确,挂篮可重复利用性强。参考文献[1]JTJ0410-2000,公路桥梁与涵洞施工技术规范[S].[2]公路一局编纂.桥梁施工手册.挂篮悬臂浇筑施工工艺
朱成
(江苏省交通工程集团有限公司 江苏镇江 212003)
摘 要:预应力混凝土连续梁桥、连续刚构桥等跨江河、山谷的大跨度桥梁主要采用悬臂浇筑法施工。本文详细阐述该工艺流程、施工控制要点,质量控制措施。
关键词:挂篮 工艺流程 控制措施
中图分类号:TU7文献标识码:A 文章编号:1672-3791(2010)07(a)-0075-01
悬臂浇筑法施工安全控制要点1．悬臂浇筑采用桁架挂篮施工时，应遵守下列规定： 1）施工前，应组织有关人员进行安全技术交底，制定安全技术措施。挂篮组拼后，要进行全面检查，并做静载试验； 2）在墩上进行零号块施工并以斜拉托架做施工平台时，在平台边缘处，应设安全防护设施。墩身两侧斜拉托架平台之间搭设的人行道 板必须连接牢固。 零号块拆模后，应保留一部分平台，为养生及其它作业使用； 3）使用的机具设备（如千斤顶、滑车、手拉葫芦、钢丝绳等），应 进行检查，不符合规定的严禁使用； 4）检查墩身预埋件和斜拉钢带的位置及坚固程度，是否符合设计要求；
5）遇有大风及恶劣天气时，应停止作业； 2．双层作业时，操作人员必须严守各自岗位职责，防止疏漏和掉落 铁件工具等； 3．挂篮使用时，应经常检查后锚固筋、千斤顶、手拉葫芦、张拉平 台及保险绳等是否完好可靠。 底模标高调整时，应设专人统一指挥。作业人员脚下应铺设稳固的 脚手板，身系安全带； 4．挂篮在安装、行走及使用中，应严格控制荷载，防止过大的冲击、震动。如需在挂篮上另行增加设施（如防雨棚、立井架、防寒棚等），不得损坏挂篮结构及改变其受力形式； 5．挂篮拼装及悬臂组装中，危险性较大，在高处及深水处作业时， 应设置安全网，满铺脚手板，设置临时护栏。操作人员必须按规定 佩带安全防护用品，配备救生设施；
6．使用水箱作平衡配重时，其位置、加水量等应符合设计要求。给排水设施和方法，应稳妥可靠。施工中，对上述情况要进行经常性安全检查； 7．在底模荡移前，必须详细检查挂篮位置、后端压重及后吊杆安装情况是否符合要求。应先将上横梁两个吊带与底模下横梁连接好，确认安全后，方可荡移； 8．挂篮行走时，要缓慢进行，速度应控制在0.1m/min以内。挂篮后部，各设一组溜绳，以保安全。滑道要铺设平整，顺直，不得偏移，并随时注意观察，发现问题及时处理； 9．浇筑混凝土时，挂篮桁架后端，应锚固在已完成的梁段上，并配重使与浇筑的混凝土重量保持平衡状态。挂篮桁架行走和浇筑混凝土时，其稳定系数不得小于1.5； 10．浇筑合拢段混凝土时，在悬臂端预加压重，随浇筑进程，加载逐步撤出时，应自上而下进行。撤出压重时，应注意防止砸伤；
