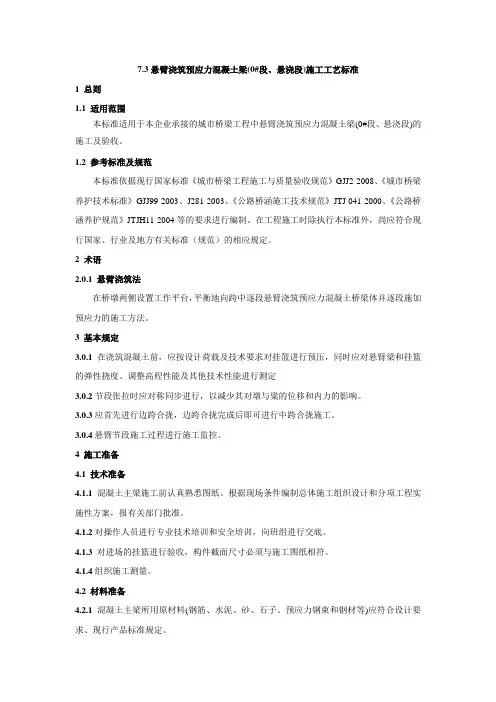

悬臂浇筑施工标准化工艺细则
4.4.
5.1施工前提条件
1 做好0#块、悬浇段施工组织设计，分段安排材料、人员、设备的投入，环环紧扣，确保施工有条不紊进行。
2 提前做好各预埋件和挂篮的加工；检修砼拌和楼、输送泵、备用电等相关机械设备。
3 钢绞线、千斤顶等材料设备完成试验和标定。
4 箱梁砼配合比及7天、28天强度和弹性模量数据齐全。
5 0#块、悬浇段施工技术交底完成，技术交底工作应面及技术管理人
员、施工班组、测量班组、试验室、拌和楼等。
6 挂篮制做并预压，数据采集完毕。成立悬浇监控部门，形成数据采集（测量）→数据整理→确定立模标高→签发的工作程序。
7 确定边跨、中跨合拢段方案。
4.4.
5.2 工序
总体工序：托架预埋→0#块施工→挂篮安装→1#块浇注→挂篮前移→循环作业至倒数第二块悬臂段→完成边跨现浇段→最后一次悬臂浇注→同时对称拆除所有挂篮→边跨合拢→张拉后拆除合拢吊架及桥台旁支架→中跨合拢→张拉完成后拆除吊架。
各分项工序流程（0#段）：施工前提条件→支架安装→底模安装→侧模支架及模板安装→底板钢筋安装→横隔板、腹板钢筋和竖向预
应力筋、纵向预应力管道安装→内模及支架安装→顶板钢筋及纵向预应力管道安装→砼浇筑悬浇段施工工序流程：见图4.4.5
4.4.
5.3 施工技术与工艺
1 悬浇施工必须采用专用挂篮,挂篮自重不宜太大,又应有足够的强度、刚度。
2 波纹管定位准确，搭接平顺、严密，钢筋安装时避免伤及波纹管，不发生漏浆现象。严禁直接踩踏波纹管，绑扎钢筋时应在其上铺设木板或竹胶板等。在波纹管内安放与波纹管内径略小的PVC管，以增加其刚度，穿预应力束前应予以拔出。
图4.4.5 悬浇段施工工序流程
3 砼浇筑前应对立模标高、预应力筋管道、钢筋、预埋件、配合比、砼接缝处理情况等进行全面检查。
4 砼浇筑时应由前端向后端浇筑。箱梁腹板较高时，应在底部安附着式振动器振动。人员不能进入腹板振捣时，应开观查孔，监控砼的浇筑与振捣。
5 顶板面砼应采用平板振动器振捣，浇筑完进行抹平后进行横向拉毛，底板顶面进行抹面处。施工时应确保箱梁顶面横坡的准确。
6 砼浇筑完成并初凝后，应立即开始养护，养护采用覆盖式，箱梁内部底板顶面必须养护。冬季宜采取温水蓄热养护。
7 砼可采用早强措施，使砼的强度及早达到预加应力的强度。预应力砼强度必须达到设计规定强度后才能张拉。钢束严格按设计规定张拉顺序，并应同时对称张拉，有关要求参照本章后张法预应力控制要求。
8 压浆有关要求按后张法梁板预制控制，压浆时应保证无震动干扰。
9 监控量测数据的采集应在日出前或阴雨天，以消除悬臂梁挠度由于温差引起的误差。
10 数据采集主要工况为：浇筑前、浇筑后、张拉后、挂篮移动后的数据及对墩顶位移、应力变化等数据的相应收集和控制。
11 现浇连续段一般为支架现浇，应进行预压、设置落梁装置和设置施工预拱度，在较弱地基地段施工还应进行地基处理。
12 连续梁的合龙：合龙应在设计、监控、监理等部门指导下进行，合拢前应进行48小时连续观测，记录悬臂段标高随时间的变化曲线，合龙应在一天中最低气温时完成。合龙时安装合龙吊架，但不得与主梁紧固（务必保持放松状态，纵向钢筋只允许绑扎一端，另一端必须保持自由），合拢段压重必要时根据标高调整，压重的重量标高调整完毕后，在最低温度时焊接合龙临时劲性骨架，紧固模板，绑扎纵向钢筋的另一端，张拉临时合龙预应力筋，浇筑合龙段砼应同时卸载减少压重。
4.4.
5.4 施工质量
1 悬臂浇筑或合拢段浇筑所用的砂、石、水泥、水及添加剂的质量和规格，必须符合规范和设计要求。
2 悬浇块件前，必须对桥墩根部（0号块件）的高程、桥轴线作详细复核，符合设计要求后，方可进行悬浇。
3 悬臂施工必须对称进行，并确保轴线和挠度达到设计要求和在允许误差范围内。
4 在施工过程中，梁体不得出现受力裂缝。出现裂缝时，必须查明原因，经过处理后方可继续施工。
5 必须确保接头质量，拆模后立即进行人工凿毛，相邻块段的接缝平整密实，色泽一致，棱角分明，无明显错台。
6 线形平顺，梁顶面平整，每孔无明显折变。
7 砼表面平整密实，蜂窝麻面的面积不超过该面面积的0.5%，深度不超过10mm。
8 悬臂浇筑实测项目见评定标准表8.7.4-1。
4.4.
5.5 安全文明
1 高空作业对人体、扶梯、安全设施参照本章相关要求，桥面栏杆应随悬浇段同步延伸设置，设置钢架预应力张拉平台。
2对0#块托架、挂篮和现浇段支架的设计、施工方案必须有技术部门和安质部门的检算和验收，按要求做好预压试验，各安全系数应满足规范和设计要求。
3 预埋件必须准确、安全，确保托架安设与设计相符、安全可靠；各连接部件必须保证稳定可靠，采用焊接时必须满足规范。
4 钢管架的搭接严格按照有关安全操作规程操作。
5 0#块和悬浇段的施工，应充分考虑砼拌和能力、输送能力，宜一次浇筑到位。若分层浇筑，应尽量缩短时间差，确保砼收缩变形和砼外观一致。
6 挂篮拆除拼装和前移应按有关要求，保持对称同步进行。
7 起重工作必许严格按《安全规范》进行操作。
8 箱梁悬浇施工过程中遵循对称，纵横均衡，同步进行的施工原则。
9 张拉工作时千斤顶外不许站人。压浆时配带防护镜，出浆应进行收集，不得让浆液直接排到桥面。
10 做好桥面排水工作，确保桥面不积水，排水孔下端应低于砼底面1cm以上，使排水不污染梁体表面。
11箱室内的建筑垃圾必须清理。
12加强天气预报信息收集工作，遇强台风来袭应按规定做好防护工作。
悬臂施工方法 第十一章超静定混凝土梁桥的施工 第一节悬臂施工方法 一、适用体系： 采用悬臂施工法的常用结构体系有刚墩铰支连续梁、柔墩铰支连续梁、柔墩固结连续刚架、铰接悬臂梁、连续杠式悬臂梁、挂孔悬臂梁、带挂孔的T形刚构。 如图所示： 图中：A1---刚墩铰支连续梁；A2---柔墩铰支连续梁；A3---柔墩固结连续刚架；B1---铰接悬臂梁；B2---连续框式悬臂梁；B3---挂孔悬臂梁；B2---带挂孔的T形刚构；a---混凝土铰；b---钢筋混凝土摆座；c---橡胶支座；d---剪力铰； 二、施工要点： 必须保证墩梁固结，注意施工期的体系转换，结构上的预应力配置必须与施工受力相一致。 要实现悬臂施工，在施工过程中必须保证墩与梁固结，尤其在连续梁桥和悬臂梁桥施工中要采取临时墩梁固结措施。另外采用悬臂施工法，很有可能出现施工期的体系转换问题。如对于三跨预应力混凝土连续梁桥，采用悬臂施工时，结构的受力状态呈Ｔ型刚构，边跨合拢就位、更换支座后呈单悬臂梁，跨中合拢后呈连续梁的受力状态。结构上的预应力配置必须与施工受力相一致。 三、施工方法分类： 悬臂施工法通常分为悬臂浇筑和悬臂拼装两类。
悬臂浇筑---是在桥墩两侧对称逐段就地浇筑混凝土，待混凝土达到一定强度后张拉预应力束，移动机具模板（挂篮）继续悬臂施工。 悬臂拼装---是用吊机将预制块件在桥墩两侧对称起吊、安装就位后，张拉预应力束，使悬臂不断接长，直至合拢。 1、节段悬臂浇筑施工： 分为用挂篮悬臂浇筑施工和桁式吊悬臂浇筑施工。 （1）、用挂篮悬臂浇筑施工： 它将梁体每２～５m分为一个节段，以挂篮为施工机具进行对称悬臂浇筑施工。 （a）挂篮的构造： 通常由承重梁、悬吊模板、锚固装置、行走系统和工作平台几部分组成，其中承重梁是挂篮的主要受力构件。 挂篮的构造型式很多，通常由承重梁、悬吊模板、锚固装置、行走系统和工作平台几部分组成。 （挂篮的构造） 承重梁是挂篮的主要受力构件，可以采用钢板梁，工字钢梁或万能杆件组拼的钢桁梁和贝雷钢梁等，可设置在桥面之上，也可设在桥面以下，它承受施工设备和新浇节段混凝土的全部重量，并通过支点和锚固装置将荷载传到已施工完成的梁体上。 当后支点的锚固能力不够时，可采用尾端压重或利用梁内的竖向预应力钢筋等措施。挂篮的工作平台用于架设模板、安装钢筋和张拉预应力束筋等工作，当该节段全部施工完成后，由行走系统将挂篮向前移动，动力可由电动卷扬机牵引产生，包括向前牵引装置和尾索保护装置，行走系统可用轨道轮或聚四氟乙烯滑板装置。
悬臂浇筑连续梁施工工艺
悬臂浇筑连续梁施工 1、施工工艺流程 连续梁主梁0#块必须按大体积混凝土工艺一次浇注完成，根据墩高采用落地支架或墩顶支架，落地支架必须采用大钢管或型钢做立柱，以保证支架刚度和安全、减少沉降；其他块段采用悬臂浇注法施工，先在主墩顶处用型钢组成支架和托架，预压后灌注0号段，在0号段上安装轻型挂篮，并进行预压，再对称向两侧顺序灌注其他标准梁段；在边墩墩顶搭墩旁支架施工边跨直线段，边跨直线段采用支架现浇；连续梁（刚构）按设计要求顺序合拢。 1）施工工艺流程 见下页“连续箱梁悬臂浇筑施工工艺框图”。 2、临时支墩、正式支座安装 临时固结通过设置钢筋混凝土临时支墩来实现。临时支墩布置于正式支座两侧，正式支座正位安装。通过预埋在墩顶的钢筋与墩固结，同时设置钢筋伸入梁部与梁固结。内设电阻丝的硫磺砂浆夹层，通过电阻丝内通电融化硫磺砂浆即可解除临时支墩。在临时支墩顶设塑料薄膜隔离层。
3、墩顶现浇段（0#段）施工 墩顶现浇段（0#段）在采用满堂支架法施工。0#段混凝土一次浇筑成型。 1） 工艺流程 施工工艺流程见下页图。 连续箱梁悬臂施工工艺框图 墩顶现浇段（0#段）施工 挂篮拼装 临时约束锁定、灌注砼、张拉、压浆 边跨现浇段施 工 安装永久支座，浇注 临时支座 支架搭设、预压及调 整 两悬臂端箱梁安装合拢吊架及底模，边跨合拢段安装钢筋、立侧模模和端模 挂篮静载试验 循环施工全部悬灌梁 段、拆除挂篮 边跨搭设及预压 支架、模板拆除、墩梁固结锁定 桥面系施 工 安装中跨合拢吊架及底模、中跨合拢段安装钢筋、立侧模和端模 两悬臂端箱梁临时约束锁定、灌 注砼、张拉、压浆 解除两边临时 支座固结 拆除临时支座
悬臂浇筑法施工安全控制要点1．悬臂浇筑采用桁架挂篮施工时，应遵守下列规定： 1）施工前，应组织有关人员进行安全技术交底，制定安全技术措施。挂篮组拼后，要进行全面检查，并做静载试验； 2）在墩上进行零号块施工并以斜拉托架做施工平台时，在平台边缘处，应设安全防护设施。墩身两侧斜拉托架平台之间搭设的人行道 板必须连接牢固。 零号块拆模后，应保留一部分平台，为养生及其它作业使用； 3）使用的机具设备（如千斤顶、滑车、手拉葫芦、钢丝绳等），应 进行检查，不符合规定的严禁使用； 4）检查墩身预埋件和斜拉钢带的位置及坚固程度，是否符合设计要求；
5）遇有大风及恶劣天气时，应停止作业； 2．双层作业时，操作人员必须严守各自岗位职责，防止疏漏和掉落 铁件工具等； 3．挂篮使用时，应经常检查后锚固筋、千斤顶、手拉葫芦、张拉平 台及保险绳等是否完好可靠。 底模标高调整时，应设专人统一指挥。作业人员脚下应铺设稳固的 脚手板，身系安全带； 4．挂篮在安装、行走及使用中，应严格控制荷载，防止过大的冲击、震动。如需在挂篮上另行增加设施（如防雨棚、立井架、防寒棚等），不得损坏挂篮结构及改变其受力形式； 5．挂篮拼装及悬臂组装中，危险性较大，在高处及深水处作业时， 应设置安全网，满铺脚手板，设置临时护栏。操作人员必须按规定 佩带安全防护用品，配备救生设施；
6．使用水箱作平衡配重时，其位置、加水量等应符合设计要求。给排水设施和方法，应稳妥可靠。施工中，对上述情况要进行经常性安全检查； 7．在底模荡移前，必须详细检查挂篮位置、后端压重及后吊杆安装情况是否符合要求。应先将上横梁两个吊带与底模下横梁连接好，确认安全后，方可荡移； 8．挂篮行走时，要缓慢进行，速度应控制在0.1m/min以内。挂篮后部，各设一组溜绳，以保安全。滑道要铺设平整，顺直，不得偏移，并随时注意观察，发现问题及时处理； 9．浇筑混凝土时，挂篮桁架后端，应锚固在已完成的梁段上，并配重使与浇筑的混凝土重量保持平衡状态。挂篮桁架行走和浇筑混凝土时，其稳定系数不得小于1.5； 10．浇筑合拢段混凝土时，在悬臂端预加压重，随浇筑进程，加载逐步撤出时，应自上而下进行。撤出压重时，应注意防止砸伤；
装饰工程施工流程及工艺标准 一店面交底： 1）项目经理接到派工单后，由监理通知，确定第一次交底时间及地点；人员；项目经理或工长→监理→设计师。 2）店面一次交底不要搞过场，设计图纸与报价必须吻合，缺图纸或者报价不符，监理必须有记录报客服或副总由高层决定应对措施，图纸报价应有客户签字认可，没有签字的图纸报价，拒绝开工。 二现场交底： 1）确定图纸，报价无异议由设计师约客户确定时间，现场交底人员；设计师→监理→项目经理→现场负责人。 2）设计师与施工负责人对照图纸现场详细交底，有异议（即改动方案）必须经客户同意确认签字。 3）监理在履行职责同时，必须协助项目经理把该施工现场不利因素阐述于客户；墙体结构→施工洞→顶部水平度→阴阳角垂直度→墙体龟裂，一系列因素经装修后达到何种程度，让客户提前明白现有存在问题，便于后期工程顺利完成。 4）电工或现场负责人初步与客户协商好水电位置，预估出大致费用，确定客户是否接受。三材料验收： 1)交代完现场施工方案，项目经理提前通知监理材料进场时间，由监理联系客户验收材料，并做详细解说。 2)材料验收完毕，客户签字认可，确定开工时间，项目经理安排成品保护事项，提前做好成品保护。（按文明施工规范成品保护执行）。
3 组织人员进场： 1）按公司形象工程规范，合理组织好施工人员，报监理登记于展示牌施工人员栏。 2)登记人员不得随便更换，让客户有安全感，如因此导致客户投诉，项目经理负全责。 四水电改造施工： 1.工艺流程：画线定位—开槽打孔—布管——验收——水泥沙浆封补 2.施工工艺标准： 1）水路改造施工时，根据厨房，卫生间实际情况及客户需求，合理定各水点及管道定位走向。 2）开槽用无齿锯开槽，开槽顺直，凿墙深度应保证暗敷管道在墙面，地面内粉不后不应外露，且应避免水平墙槽的开槽，防止破坏墙体结构。 3）水管应安装布局合理，横平竖直，管线不得靠近电源，与电源间距最短直线距离200毫米槽内打眼，管线与卫生器具连接严密。 4）槽内打眼，打眼上木塞用铜丝固定。 5）改造完毕，未封闭之前由监理和客户一起进行注水打压实验，打压0。6mpa，保持十分钟下降不超过0。05mpa为合格，合格后用水泥砂浆缝补。 6）水路改造时须注意管道走向及遇留接口，角阀等的位置，高度尺寸的要求。坐边器给水管安装高度一般距地面至角阀中心250毫米，洗面盆冷热水与留接口距地面高度一般为350到450毫米，淋浴阀高度一般距地面接口中心线1050毫米。 7）布冷热水管时，布管应热上冷下热，左热右冷。中心距不少于150毫米。 五电路改造施工： 1工艺流程：划线定位→切槽开孔→布管埋盒、箱→穿线 2施工工艺标准：
悬臂浇筑施工标准化工艺细则 4.4. 5.1施工前提条件 1 做好0#块、悬浇段施工组织设计，分段安排材料、人员、设备的投入，环环紧扣，确保施工有条不紊进行。 2 提前做好各预埋件和挂篮的加工；检修砼拌和楼、输送泵、备用电等相关机械设备。 3 钢绞线、千斤顶等材料设备完成试验和标定。 4 箱梁砼配合比及7天、28天强度和弹性模量数据齐全。 5 0#块、悬浇段施工技术交底完成，技术交底工作应面及技术管理人 员、施工班组、测量班组、试验室、拌和楼等。 6 挂篮制做并预压，数据采集完毕。成立悬浇监控部门，形成数据采集（测量）→数据整理→确定立模标高→签发的工作程序。 7 确定边跨、中跨合拢段方案。 4.4. 5.2 工序 总体工序：托架预埋→0#块施工→挂篮安装→1#块浇注→挂篮前移→循环作业至倒数第二块悬臂段→完成边跨现浇段→最后一次悬臂浇注→同时对称拆除所有挂篮→边跨合拢→张拉后拆除合拢吊架及桥台旁支架→中跨合拢→张拉完成后拆除吊架。 各分项工序流程（0#段）：施工前提条件→支架安装→底模安装→侧模支架及模板安装→底板钢筋安装→横隔板、腹板钢筋和竖向预
应力筋、纵向预应力管道安装→内模及支架安装→顶板钢筋及纵向预应力管道安装→砼浇筑悬浇段施工工序流程：见图4.4.5 4.4. 5.3 施工技术与工艺 1 悬浇施工必须采用专用挂篮,挂篮自重不宜太大,又应有足够的强度、刚度。 2 波纹管定位准确，搭接平顺、严密，钢筋安装时避免伤及波纹管，不发生漏浆现象。严禁直接踩踏波纹管，绑扎钢筋时应在其上铺设木板或竹胶板等。在波纹管内安放与波纹管内径略小的PVC管，以增加其刚度，穿预应力束前应予以拔出。
挂篮悬臂浇筑法施工技术图文详解 一、挂篮的介绍 大跨径的预应力混凝土连续梁广泛采用挂篮进行悬臂浇筑施工。所谓挂篮施工，是指浇筑悬臂梁桥时，采用吊篮方法，就地分段悬臂作业。它不需要架设支架和不使用大型吊机。挂篮施工较其他方法，具有结构轻、拼制简单方便、无压重等优点。 （一）挂篮构造 挂篮是一个能沿梁顶滑动或滚动的承重构架，锚固悬挂在已施工梁段上，在挂篮上可进行下一梁段的模板、钢筋、预应力管道的安设，混凝土灌注和预应力张拉，压浆等作业。完成一个节段的循环后，挂篮即可前移并固定，进行下一节段的悬灌，如此循环直至悬臂灌注完成。 （二）挂篮施工的主要工作内容 用挂篮悬臂施工的主要工作内容包括：在墩顶浇筑起步梁段(0#块)，在起步梁段上拼装悬灌挂篮并依次分段悬浇梁段；最后施工边跨及中跨合拢。 （三）挂篮分类 一般桁架式挂篮可分为三角挂篮、菱形挂篮、弓弦式挂篮、平弦无平衡重式挂篮四种；（32+48+32）m连续梁选用三角挂篮，其优点在于结构简单、自重轻、受力明确、稳定性好、变形性小。
三角挂篮 菱形挂篮 弓弦式挂篮 （四）三角挂篮的构造 三角挂篮由①主桁架系统、②走行系统、③锚固系统、④吊挂系统、⑤工作平台系统、⑥模板系统六大部分组成。
①主桁架系统：主要由三角形主桁架及前上横梁组成，其杆件均为型钢焊接而成。 ②走行系统：主要由导链、走行轨道、内模及外模走行梁、前滑座、后钩座等组成。 ③锚固系统：分为主桁架的锚固和平台系统的锚固两部分，主桁架用φ32精扎螺纹钢筋锚固在箱梁上。平台系统前端通过精轧螺纹吊杆和吊带锚固在前上横梁上。 ④吊挂系统：主要由精轧螺纹吊杆、吊带、小型分配梁、调节千斤顶等组成。用以支撑平台系统，将其荷载传递给主承重系统，并通过操作千斤顶调节吊杆螺帽，以调节平台标高。
1、施工工艺与验收标准 主要内容 1、水路改造施工标准 2、电路改造施工规范 3、瓦工贴砖工艺和验收标准 4、吊顶施工工艺和验收标准 5、木工施工工艺和验收标准 6、油工喷涂施工工艺和验收标准 7、乳胶漆施工工艺和验收标准
1、 水路改造施工标准 （一）、材料提示 根据公司报价材料选用符合国家标准的材料，进行施工（给水改造国 家禁止使用镀锌管和UPVC管）。 （二）、施工注意事项 1、一般改水走顶不走地，走直不走斜为原则，各冷、热水出水口必 须水平，一般左热右凉，管路铺设需横平竖直。布局走向要安全合理， 管卡位置及管道坡度等均匀符合规范要求。各类阀门安装应位置正确， 便于使用和维修。 2、进水应设有室内总阀，安装前必须检查水管及连接配件是否有破 损、砂眼、裂纹等现象。 3、水表安装位置应方便读数，水表、阀门离墙面的距离要适当，要 方便使用和维修。 4、厨房内如加装饮水机、净水机、小厨宝等应考虑预先留好上、下 水的位置及电源位置。 5、冷、热水管均为入墙做法，开槽时需检查槽的深度要大于管道直 径1cm以上，冷热水管不能同槽，热水管道保温处理。 6、淋浴混水阀的左右位置正确，且装在浴缸中间（先确定浴缸尺 寸），高度为浴缸上150-200mm，按摩浴缸根据型号进行出水口预留。 混水阀孔距一般保持在（暗装）150mm，（明装）100mm，连杆式淋浴 器要根据房高和业主个人需要来确定出水口位置。 7、坐便器的进水出水口尽量安装在能被坐便器挡住视线的地方。连 体坐便器要根据型号来确定出水口的位置，一般要留在马桶霞水口正中 左方200mm处。 8、安装电热水器或者太阳能、煤气热水器时，应由专业厂家负责安 装。 9、安装厨、卫管道时，管道在出墙的尺寸应考虑到墙砖贴好后的最 后尺寸，即预先考虑墙砖的厚度。 10、设计水管时应考虑洗衣机的用水龙头安装位置，下水的布置。同 时注意电源插座的位置是否合适。厨房橱柜内放滚筒洗衣机一定要确定 好洗衣机和橱柜的尺寸，以便留好上下水的位置。 11、墙体内、地面下，尽可能少用或不用连接配件，以减少渗漏隐患 点。连接配件的安装要保证牢固、无渗漏。 12、墙面商给水预留口（弯头）的高度要适当，既要方便维修，又要 尽可能少让软管暴露在外，并且不另加接软管，给人以简洁、美观的视 觉。对下方没有柜子的立柱盆一类的洁具，预留口高度，一般应设在地 面上500-600mm左右。立盆下水口应设置在立柱底部中心或立柱背后， 劲可能用立柱遮挡。壁挂式洗脸盆（无立柱、无柜子）的排水管一定要 采用从墙面引出弯头的横排方式设置下水管（即下水管入墙）。
悬臂浇筑连续梁施工 1、施工工艺流程 连续梁主梁0#块必须按大体积混凝土工艺一次浇注完成，根据墩高采用落地支架或墩顶支架，落地支架必须采用大钢管或型钢做立柱，以保证支架刚度和安全、减少沉降；其他块段采用悬臂浇注法施工，先在主墩顶处用型钢组成支架和托架，预压后灌注0号段，在0号段上安装轻型挂篮，并进行预压，再对称向两侧顺序灌注其他标准梁段；在边墩墩顶搭墩旁支架施工边跨直线段，边跨直线段采用支架现浇；连续梁（刚构）按设计要求顺序合拢。 1）施工工艺流程 见下页“连续箱梁悬臂浇筑施工工艺框图”。 2、临时支墩、正式支座安装 临时固结通过设置钢筋混凝土临时支墩来实现。临时支墩布置于正式支座两侧，正式支座正位安装。通过预埋在墩顶的钢筋与墩固结，同时设置钢筋伸入梁部与梁固结。设电阻丝的硫磺砂浆夹层，通过电阻丝通电融化硫磺砂浆即可解除临时支墩。在临时支墩顶设塑料薄膜隔离层。
3、墩顶现浇段（0#段）施工 墩顶现浇段（0#段）在采用满堂支架法施工。0#段混凝土一次浇筑成型。 1） 工艺流程 施工工艺流程见下页图。 连续箱梁悬臂施工工艺框图 墩顶现浇段（0#段）施工 挂篮拼装 临时约束锁定、灌注砼、张拉、压浆 边跨现浇段施工 安装永久支座，浇注临时支座 支架搭设、预压及调整 两悬臂端箱梁安装合拢吊架及底模，边跨合拢段安装钢筋、立 侧模模和端模 挂篮静载试验 循环施工全部悬灌梁段、拆除挂篮 边跨搭设及预压 支架、模板拆除、墩梁固结锁定 桥面系施工 安装中跨合拢吊架及底模、中跨合拢段安装钢筋、立侧模和端模 两悬臂端箱梁临时约束锁定、灌注砼、张拉、压浆 解除两边临时支座固结 拆除临时支座
施工规范和工艺标准 A 、进场及工地形象部分 1、领好公司资料到管理处办理进场手续，须办理施工许可证，以及工人出入证。 2、进场开工，如业主要看日子时间开工的，一定要按照业主要求的日期、时间进场，并在施工现场 张贴红纸以示吉利。 3、检查原有建筑的设施，如水电、门、窗、防水等，如有问题应及时通知业主和管理处，以便妥善 解决。 4、进场后，工地必须做好公司标志牌悬挂，工人着装统一等工作。 5、工地现场施工用电必须先经过临时漏电开关才能接通施工工具。 6、施工现场必须要求配备灭火器。 B、拆墙部分 按照施工图纸计划拆墙，首先用粉笔在原有建筑上画出需拆除部分墙体，并咨询管理处，须拆 除部分有无承重墙或是简力墙，并做好地漏保护和切断电源等工作。在施工过程中，严禁野蛮施工，严禁拆除简力墙、承重墙以及承重梁柱等。垃圾在拆墙完工后，应及时装袋清运。所拆垃圾严禁在工地过夜，包括以后水电改造垃圾亦要清理。拆墙还要了解是否有预埋的水电管线，如有，须在拆除时注意保护，严禁破坏原有的水电管线，以及其他原建筑的设施。 C、电路部分 一、材料提示 1、电线为衡阳金杯线。 2、PVC线管、底盒及配件宝狮牌。 3、所用电线的型号、线径、照明及普通插座用2.5# ，厨房插座用4#，电线连接紧固，不受拉 力，包扎平密，不伤线芯，无扭结、死弯、绝缘层破等缺陷，电线的相结零线及地线颜色要分清。 二、施工工艺 1、墙身、地面开线槽横平竖直，不允许弯弯曲曲，特殊情况须经监理同意另外对墙身所有电线 （含电话线、音响线、电视线）都必须可以抽动和更换，强、弱电须张管敷设，电视信号线、电话线、网络线、音响线等要分开敷设。 2、管管面与墙面应留10mm以上的批灰层，防止墙面开裂，吊顶管线应用管码固定，距离顶棚面间 距须大于50mm。 3、敷设暗管线路，电线在管内不应有接头，不应扭折，管内应留有40%的空间，管内可随时抽 动，换线。4#线最多穿3 根，2.5# 线最多穿5 根，1.5# 线最多穿6 根。 4、在同一套房内，开关设置在1.4m左右，地插在30cm左右，插座开关各在同一水平线上（其他 特殊高度于设计需要）。安装底盒必须以水平线为基准线。 5、插座、开关安装要牢固，四周无缝隙，厨房、卫生间内及室外安装的开关应采用带防水措施的 开关。 6、单相两孔插座接线，面对插座左零右相，单相三孔，三相四孔插座接地线接正上方，插座接地
悬臂施工施工方法及施工工艺 悬臂施工施工方法及施工工艺 为确保桥下铁路净空要求，按设计选用菱形挂篮悬臂浇筑。悬灌施工连续刚构的施工顺序如下： 0#块支架拼装预压→ 0#块箱梁施工→挂篮拼装预压调整→ 悬臂施工各梁段（边跨现浇段施工）→ 边块合拢段施工→边跨张拉预应力束→ 安装中跨刚性支撑→中跨合拢→ 对称张拉预应力束→完成（见工序图） 9.1 0#号块施工 9.1.1 施工顺序（见0#块工艺流程图） 9.1.2 支架拼装及预压 ① ② ③ ④ (1) 支架采用WDJ碗扣式满堂支架，施工前对承台周围分层夯实回填，以方便施工。支架直接支撑在承台上，间距60×60cm，步距100cm。
（2）根据梁底坡度，调整支架顶部标高，安放 [14槽钢。 （3）安放上层10×10cm方木，并用木楔将上层方木调平，上铺18mm厚竹胶板作底模。 （4）对支架(用砂袋)进行等载预压，以消除其非弹性变形并测定弹性变形，并将该值计入预拱度值之内。预压分六级进行，第1～４级每次加载设计值的20%（含施工荷载），５～６级为10%，每级加载完毕，待沉降稳定后，测定沉降值。卸载过程反之。根据预压结果，调整梁底标高，以确保梁段标高符合设计要求。 9.1.3 立外侧模 侧模由墩柱钢模改做，与悬臂灌注段所用挂篮相配套。见侧模设计图 9.1.4 绑扎底板及腹板、横隔板钢筋，安放竖向预应力筋 钢筋绑扎由下而上进行，先焊接接长墩梁固接钢筋后，再绑扎钢筋，安放预应力筋。 9.1.5 安放内模内模采用组合钢模板拼装，端头部分用竹胶板制作。用拉筋与外模加固。 9.1.6 绑扎顶板及翼板钢筋，安放纵向、横向预应力孔道及其他预埋件或预埋筋等。 9.1.7 灌注砼 0#块砼施工采用砼泵浇筑，先浇筑底板和腹板混凝土，再浇筑顶板混凝土。由于0#块较高，砼浇筑时，在内模上开适当的窗口，以满足砼散落高度及振捣要求。浇筑时注意对称、均衡的进行，两端两边砼高度相差不宜超过50cm。 砼浇筑过程中密切注意模板、支架的变形情况，以及预埋件有无移位现象。混凝土浇筑完初凝后，立即进行覆盖洒水养护。 9.1.8 进行竖、纵、横向预应力筋张拉、压浆 9.2 悬臂浇筑施工 0#块施工完成后，从1#、1’#梁段开始每个T构两端采用独立的挂篮进行对称悬臂灌注施工。 9.2.1 挂篮拼装 该桥采用菱形挂篮施工，(图纸设计)挂篮自重63.6t（配重需要？），起重110t，适用于3~4 米节段施工。它由主构架、底模架、内外模板、悬吊系统、锚固系统、走行系统六部分组成。在0#块张拉、压浆完成后，即可在其上拼装挂篮。拼装程序如下： 9.2.1.1 找平铺枕
悬臂浇筑法施工 1 工艺概述 悬臂浇筑施工方法适用于山谷、宽深河流及施工期水位变化频繁不宜水上作业的河流、湖泊、 海域上桥梁的施工。预应力混凝土拱桥采用悬臂浇筑法施工主要利用拉索挂设进行施工，拉索是临 时扣索，在全桥合龙后，需进行体系转换。 2 作业内容 拱桥悬臂浇筑法施工内容主要是拱座及墩身、临时拉索及后背索锚碇施工，临时墩及现浇支架 的施工，主梁 0 号节段现浇混凝土，现浇支架拆除，主梁与临时墩固结，挂篮及临时扣背索的安装，分段浇筑主梁，挂设主梁拉索并调整索力，合拢段施工，拆除扣背索、解除临时墩支承全桥成拱。 3 质量标准及检验方法 《铁路混凝土工程施工质量验收标准》（TB10424-2010） 《铁路桥涵工程施工质量验收标准》（TB10415-2003） 《高速铁路桥涵工程施工质量验收标准》（TB10752-2010） 《铁路混凝土工程施工技术指南》（铁建设〔2010〕241 号） 4 工艺流程图 施工准备 拱座及墩身施工、临时拉索及后背索锚碇设置 拱桥主梁0 号节段现浇 拆除现浇支架，拱桥主梁与临时墩固接 安装挂篮并预压 安装背索及挂篮拉索，并调整各索内力 绑扎钢筋、安装预应力等 浇筑拱桥主梁节段混凝土 挂篮走行 安装合拢段劲性骨架焊接相连成拱 浇筑拱桥主梁合拢段混凝土，全桥合拢 分次将拉索解除，同时将临时墩支承也分次拆除，全桥成拱 图 4.1 拱桥悬臂浇筑法施工工艺流程图 5 工艺步骤及质量控制
一、施工准备 悬浇施工前应由工长或现场技术人员对参与施工的工人进行培训、技术安全交底。做到熟练掌握起重、立模、钢筋绑扎、浇筑、振捣、张拉、压浆等技术，要有应对安全紧急救援的措施，操作人员要保持稳定。 二、挂篮拼装 1.铺设挂篮走行轨道。 2.挂篮主桁运输至墩位后，采用吊车提升至箱梁 0#块顶面进行组拼，挂篮主桁拼装起重设备主要采用吊车。安装挂篮锚固系统。 3. 依据设计资料，复核悬浇梁段轴线控制网和高程基准点，确定并调整立模的轴线及高程。安装挂篮底模、侧模及内模等。 4. 挂篮组拼完成后，需检验挂篮的性能和安全，消除结构的非弹性变形，获取挂篮弹性变形曲线的参数为箱梁施工提供数据，应对挂篮进行试压，试压通常采用试验台座加压法、水箱加压法等。 三、安装背索及挂篮拉索 扣索及背索的安装参拱桥悬臂拼装法。 四、混凝土浇筑及挂篮走行 1. 绑扎钢筋、安装预应力等。 2.浇筑节段混凝土。 3.待混凝土强度达到设计要求后，张拉预应力，然后将临时拉索转换于拱桥主梁节段。 4.按普通挂篮的走行方式，顶推挂篮至下一个节段施工。 五、合龙施工 1.将主梁节段全部施工完成以后，拆除挂篮。然后调整背索及拉索的索力，使之与设计要求保持一致。根据合龙段施工要求，安装吊篮，然后设置劲性骨架，再安装钢筋及预应力等。 2.在温度恒定的低温时段浇筑混凝土并养护。 3.张拉合龙预应力等。 六、拆除临时设施 按计划有步骤拆除背索及拉索，完成体系转换。 6 施工机械及工艺装备 施工机械应根据钢筋混凝土拱桥主梁悬浇施工的特点、工期要求并结合项目的资源情况进行合理的配备。 表 6.1 钢筋混凝土拱主梁悬浇主要施工机械及工艺装备 序号1 2 3 4 5 6 7 8 9 10机械设备、施 工机具名称 缆索吊 汽车吊 龙门吊 平车 混凝土拌合 站 混凝土拖泵 油压千斤顶 油泵 电焊机 钢筋弯曲机 BX3-500-2 GW40-1 规格型号 60t 30t 60t 30t 750/1000 60/80 200t 单 位 台 台 台 台 套 台 台 台 台 台 数量 1 2 1 1 1/1 1/1 4 4 16 2 序 号 15 16 17 18 19 20 21 22 23 24 机械设备、施 工机具名称 插入式振动棒 附着式震捣器 HBT-40B 混凝 土输送泵 压浆机 拌浆机 挖掘机 推土机 自卸汽车 振动压路机 洒水车 48.8m3/h DLB/40 JV250 PC400-1 TY-220 EQ3242G YZ25 YGJ510 规格型号 单 位 台 台 台 台 台 辆 辆 辆 辆 辆 数 量 10 20 2 2 2 2 2 2 1 2
各种施工工艺标准 2011-07-13 04:42:09| 分类：施工工艺及规范|字号订阅序言 本企业标准的编写是依据国家标准、行业标准和地方性标准等为基础而进行的。本着”国家标准是最低限度的标准，企业标准应严于国家标准，方才有意义”这样的指导思想，否则，企业就不能得到持续进步和长足发展；坚持贯彻“精心施工、精雕细琢；质量第一、用户第一”的企业精神；同时，也结合本公司实际管理水平和质量水平来进行编写。本标准在质量实测方面稍微严于国家标准，今要求各项目经理部在施工过程认真贯彻执行本标准。 为了提高本企业标准质量，请各在建工程项目经理部在执行本标准过程中，注意积累资料、总结经验，如发现有更好的管理理念、施工技术或新工艺、新方法、新技术、新材料等都要及时反馈给公司，只要有利于公司管理水平的提升；有利于工程质量的提高；有利于降低成本提高经济效率等意见和建议，公司都会予与重视并吸收采纳，以供今后修订时加入新的内容，从而促使本公司的整体素质得到全面的提升，并能增强公司在建筑市场的竟争力，使本公司越办越好越红火，在不久的将来晋升为特级资质等级的企业，成为中国建筑业的龙头企业，希望这一天指日可待。 ×建筑工程有限公司编写 目录 1、XDQB2002-001土方开挖与回填施工工艺标准--------------------------6 2、XDQB2002-002模板安装与拆除施工工艺标准---------------------------9 3、XDQB2002-003钢筋加工与安装施工工艺标准-------------------------11 4、XDQB2002-004现浇混凝土施工工艺标准-- ----------------------------14 5、XDQB2002-005砖墙砌筑施工工艺标准----------------------------------16 6、XDQB2002-006一般抹灰施工工艺标准----------------------------------18 7、XDQB2002-007装饰抹灰施工工艺标准----------------------------------20 8、XDQB2002-008地砖铺贴施工工艺标准----------------------------------22
南通市干线公路2013年危桥改造工程 悬臂梁施工专项方案 第一章编制说明 1、主要编制依据 ①、施工招标文件及承包合同书； ②、公路桥涵施工技术规范； ③、《南通市干线公路2013年危桥改造工程施工图设计》； ④、《中华人民共和国安全生产法》、《建设工程安全生产管理条理》以及《公路养护安全作业规程》 2、编制说明 ①、本方案由项目总工编制、报公司技术负责人审核通过，并经组织专家审查通过后，方能予以实施； ②、本方案通过后由南通市干线公路2013年危桥改造工程NTGL-2013-QLSG1标项目经理部负责实施。 第二章工程概况 撑架桥位于S336线省道K41+741处，位于启东市新港镇。由于北幅V型撑架桥斜撑杆因严重压缩通航净空，经常受船只碰撞，撑杆撞损严重，砼破损、主筋外露，需进行北幅撑架桥拆除新建，新建下部结构形式为：桥墩 T构悬臂梁中、边孔侧悬臂梁长不等，中孔侧悬臂梁长4.23m，边孔侧悬臂梁长2.63m。桥墩T构悬臂梁由8片T梁组成，悬臂梁端部设置牛腿，放置板梁，悬臂根部与墩身固结。中悬臂梁宽0.3m，边悬臂梁宽0.4m，梁高变高度1.035-1.775m。桥墩
身采用矩形截面，墩身厚 1.5m，墩身底部为避让老桥墩身承台，作内缩切角处理。 第三章总体组织安排 1、组织机构设置： 见组织机构网络图； 2、施工现场人力资源配置： ①、管理人员 项目经理：朱卫兵 技术负责人：陆凤美 试验员：钱辉 技术员：蔡伟伟 安全员：侯江华 资料员：蔡伟伟 施工负责人：陶林冬 施工队长：张新华 ②、主要劳动力配置 3、原材料
①、混凝土：采用强制式机械拌合的C40混凝土，使用前已做好原材料检测、配合比设计及配合比验证。 ②、钢材：采用江苏沙钢集团生产的并经检验合格、监理抽检合格的钢筋。 4、主要检测仪器、施工机具准备：见附表 第四章、施工技术方案 1、准备工作 对施工完毕的承台进行校核，确定验收合格后可开始进行支架的搭设工作。由全站仪在承台上精确放出支架的边线，根据边线用钢尺标出各节段点，后用墨斗弹出横向纵向框线。 2、支架搭设、底模铺设 径向圆木支架，由立杆、横向木枋、对鞘木楔、竹胶板下纵向木枋、剪刀木、横撑木、扒钉等组成。 经现场实测两侧排架与承台顶面高差25cm，在承台基础上铺设20cm厚横向方木调至与两侧排架齐平， 20*20cm纵向方木间距20cm布设，立杆纵向布设6排，立杆的间距根据受力的不同做具体的分配（横向间距0.6m、纵向间距1.2m，步距0.6m），立杆高度根据悬臂梁的高度调整（具体见支架立面、侧面图），立杆顺水方向两侧各用3.5m的剪刀木做固定，剪刀木与立杆呈45°，立杆顺桥方向两侧各用4m长的横撑木做固定，立杆上边铺长8m的横向方木，每根立杆与横向方木的连接处用4根扒钉固定，横向方木上设置对鞘木楔，对鞘木楔与横向方木连接的一方固定在横向方木上，布置10*10cm纵向木枋与横向方木成90度角，用对鞘木楔上塞紧，再用扒钉固定。 在底模铺设前对支架进行检查验收，底模采用σ15竹胶板，模板表面应平整光滑，接缝处嵌入3mm厚的泡沫双面胶带防止漏浆，板与板之间错缝高差控制
中国中铁九局龙瑞高速公路第四合同项目经理部 K22+802 平岗岭大桥 挂篮悬臂浇筑施工专项施工方案 中铁九局九公司龙瑞项目经理部 2012年05月12日
目录 一、挂篮悬臂浇筑施工方案和施工方法 ............. 错误！未定义书签。（一）、总体施工方案 (1) （二）、详细施工方案、施工工艺方法 (4) 2.1、墩顶O号梁段施工方案 (4) 2.1.1、O号块梁段施工工艺流程图，见图8所示。................ . (6) 2.1.2、永久支座安装与临时支墩安装、锁固及拆除 (8) 2.1.3、 O#块支架 (10) 2.1.4、O号梁段模板......................... (11) 2.1.5、钢筋、预应力束孔道安装 (11) 2.1.6、混凝土浇筑 (12) 2.1.7、预应力钢筋安装、施加预应力（张拉作业） (13) 2.1.8、孔道压（注）浆 (14) 2.2、边跨非对称梁段（支架浇筑梁段）........................... . 15 2.2.1 、施工模板支撑架. . (16) 2.2.2、模板、钢筋、混凝土 (17) 2.3、挂篮悬臂浇筑梁段. (18) 2.3.1、挂篮悬臂浇筑段施工工艺 (19) 2.3.2、挂篮施工. (21)
2.3.3、悬臂浇筑节段芯模板 (23) 2.3.4、钢筋加工、安装与预应力钢筋孔道布设、安装 (24) 2.3.5、混凝土浇筑 (25) 2.3.6、施加预应力、孔道压（注）浆 (27) 2.4、合拢及体系转换 (28) 三、公路工程与铁路工程悬浇梁的规范规定差异 (29)
大跨度钢筋混凝土拱桥斜拉扣挂法悬臂浇筑施工关键技术 尹洪明郭军肖沾 （中交一公局四公司广西南宁 530000） 摘要:钢筋混凝土拱桥悬臂施工法分为悬臂拼装法和悬臂浇筑法两大类。悬臂浇筑法主要采用挂篮悬臂浇筑施工，根据国内外目前的工艺技术又可以分为采用塔架斜拉扣挂法和悬臂桁架浇筑法。而悬臂浇筑法施工的拱桥在国内日前仅建成3座，都采用塔架斜拉扣挂法施工，且因为施工情况又存在不同，技术理论不够完善，整体还处在起步阶段，为进一步完善悬臂浇筑拱桥的施工技术，本文以在建的马蹄河特大桥为背景，谈论大跨度塔架斜拉扣挂法悬臂浇筑拱桥的关键施工技术控制。 关键词:悬臂浇筑斜拉扣挂箱拱挂篮索力优化施工技术 0 前言 拱桥是一种以受压为主的结构,受力合理, 外形美观, 是我国公路上广泛采用的一种桥梁体系。随着钢筋混凝土的出现，拱桥的施工技术得到提升，跨越能力增大，大跨度混凝土箱拱造价低廉、施工方便、养护简单，在我国适合贵州、广西、云南等多山地区。制约混凝土箱拱跨度的一个重要因素是施工方法，拱桥的施工方法一般有缆索吊装法、劲性骨架法、转体施工法、悬臂施工法、悬臂施工与劲性骨架组合法等。小跨度箱拱可以采用支架施工或分多个节段吊装，随着跨度增大，山区沟谷多，环境条件限制，提出采用的悬臂施工法更能适应山区拱桥发展。 悬臂法分为悬臂拼装法和悬臂浇筑法，我国钢筋混凝土拱桥发展在20世纪70年代得到提升，伴随无支架缆索吊装技术的成熟和设计方法进步，才逐渐出现了大跨度的钢筋混凝土悬臂拼装拱桥。90年代后先后建造了跨度最大的中承式钢筋混凝土——广西邕林邕江大桥（312m,1996年）和世界第一跨的钢管混凝土劲性骨架钢筋混凝土拱桥——重庆万州长江大桥（420m，1997年）。然而，随着时间发展，国家对工程质量、技术要求更高，悬臂拼装法需要足够大的预制空间和吊装能力，且成拱后拱圈接头多，整体性不高，在进几年开始推广挂篮悬臂浇筑施工的钢筋混凝土拱桥，由于主拱圈采用挂蓝浇筑一次成形、无需分环、工艺简单、整体性好、施工中横向稳定和抗风性能好、运营阶段养护费用低、耐久性好的特点。 而在国外，20世纪60年代就开始采用悬臂浇筑施工拱桥，目前施工技术已经比较成熟，最大跨径由德国2000年建造的WildeGera桥，跨径252m，我国建成挂篮悬浇拱桥仅有三座，2007年净跨150m的白沙沟1#大桥、2009年净跨182m的新密地大桥，2010年净跨165m的木蓬特大桥，以及在建净跨180m的马蹄河特大桥，且都采用斜拉扣挂悬臂浇筑施工。
施工工艺标准
施工工艺标准 1校园网布线要求 本次项目的校园网拓扑布局是星形结构，业主要求要遵守原有拓扑，即由中心机房到各幢楼之间直接用光纤连接，各楼到中心机房只有一级级联（除城区的崇庆中学、崇庆实验中学、蜀城中学外）。另外，数据网与监控网分开，本次新建的监控网络控制室到中心机房需要单独布光纤。光纤架空，必须用钢绞绳作为支撑。 1.1应遵循以下规范： GB/50339-2013《智能建筑工程质量验收规范》 GB/50312-2007《综合布线工程验收规范》 GB/50462-2008《电子信息系统机房施工及验收规范》 SJ/T 31469-2002 《防静电地面施工及验收规范》 1.2招标文件中校园网布线施工验收要求（最低要求） 布线规范,横平竖直，强弱电分开。除总体符合国家相关技术规范外，室外线路应与业主协商好走线线路，尽可能埋地；在没有业主或用户同意的情况下，不得飞线，不得翻楼顶；埋地部分外层套PVC管，埋管深度不低于15厘米；出地面部分2米以下加装铁管（壁厚≥0.8mm）防护。除套管部分外，均使用线槽板及连接件布线，线槽用膨胀钉固定安装，膨胀钉间距应小于80厘米。所有线路都有标识，交换机在墙柜或机柜中固定牢固，线路绑扎整齐。 1.3布线标准详细要求
缆线的布放： 缆线布放前，应核对布放缆线的规格、程式、路由及位置与施工设计相符。 电缆布放应平直，不得产生扭绞、打圈等现象，不应受外力的挤压和损伤。 电源线、信号电缆、对绞电缆及建筑物内其他弱电系统的缆线应分离布放，以便防止电磁干扰。 缆线布放时应有冗余。在交接间、设备间对绞电缆预留长度应为配线箱内周长，工作区处预留20CM。 缆线的弯曲半径应符合下列规定： 非屏蔽4对对绞电缆的弯曲半径应至少为电缆外径的4倍。 布放水平电缆线以前，应对信息点进行配线估算，充分利用好每箱线，做到节约用线。 穿引缆线时，拉线用力应适度，不得野蛮施工。 穿线过程中，特别是在与金属管、转线盒等断面接触时，应保护缆线护套层。 穿好缆线前，应及时做好电缆两端识别标记；缆线布放到位后，应对照两次，发现问题，及时整改；绑扎电缆时，安装配线架前再对音一次。 缆线的端接 缆线终端处必须卡接牢固，接触良好。 对绞电缆与接线模块卡接时，应按设计和厂家规定进行操作。 缆线中间不得产生接头现象。
悬臂拼装法施工 9.2.1 工艺概述 悬臂拼装法施工适宜于山谷、宽深河流及施工期水位变化频繁不宜水上作业的拱桥施工。 铁路拱桥主要为钢管混凝土拱桥，悬臂拼装法施工钢管桁架主拱采用缆索吊机吊装、斜拉扣背索 悬臂施工。钢管桁架节段由工厂加工制造。制造好的桁架节段成品，经工厂预拼达到设计和规范要求 的技术标准后，分段装运，由工厂运输抵达桥址处缆索吊机吊点下，由缆索吊机吊起于空中对接拼装 并张拉好扣、背索后松钩，两岸对称进行直至合拢。 9.2.2 作业内容 悬臂拼装法施工的主要作业内容为钢管拱肋的加工工艺及焊接质量的评定，钢管拱桁架的吊装， 扣、背索的安装与调整，合拢段钢管拱肋的安装，拱脚定位钢管的安装，拱脚混凝土的浇筑，扣、背 索的拆除，拱肋钢管混凝土的灌注。 9.2.3 质量标准及检验方法 《铁路钢桥制造规范》（TB10212-2009） 《铁路混凝土工程施工质量验收标准》（TB10424-2010） 《 铁路桥涵工程 施工质量验收 （TB10415-2003） 《高速铁路桥涵工程施工质量验收标准》（TB10752-2010） 《铁路钢桥保护涂装及涂料供货技术条件》（TB/T 1527-2011） 《自密实混凝土应用技术规程》（JGJ/T283:2012） 《高性能混凝土应用技术规程》（CECS 207:2006） 9.2.4 工艺流程图 以南里渡大桥为例钢管混凝土拱桥悬臂拼装法施工流程图如下。
施工 准备 基础及拱架预埋段 施工 设施 图 9.2.4.1 钢管混凝土拱桥悬臂拼装法施工流程图 9.2.5 工艺步骤及质量控制 一、施工准备及基础施工 1．按基础施工要求完成拱座、墩身、转向架及背索锚点等施工。

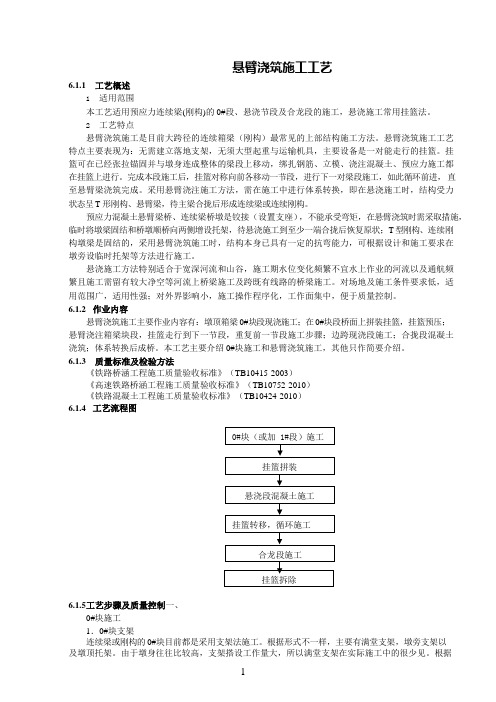

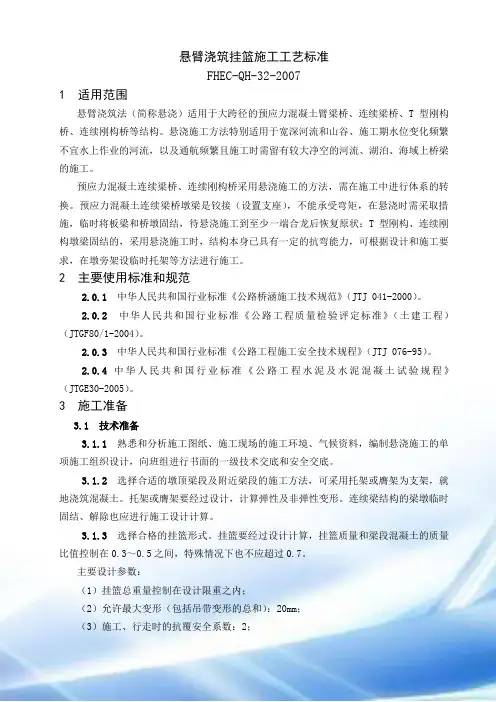

悬臂浇筑施工工艺 6.1.1工艺概述 1.适用范围 本工艺适用预应力连续梁(刚构)的 0#段、悬浇节段及合龙段的施工，悬浇施工常用挂篮法。 2.工艺特点 悬臂浇筑施工是目前大跨径的连续箱梁（刚构）最常见的上部结构施工方法。悬臂浇筑施工工艺 特点主要表现为：无需建立落地支架，无须大型起重与运输机具，主要设备是一对能走行的挂篮。挂 篮可在已经张拉锚固并与墩身连成整体的梁段上移动，绑扎钢筋、立模、浇注混凝土、预应力施工都 在挂篮上进行。完成本段施工后，挂篮对称向前各移动一节段，进行下一对梁段施工，如此循环前进，直 至悬臂梁浇筑完成。采用悬臂浇注施工方法，需在施工中进行体系转换，即在悬浇施工时，结构受力 状态呈 T 形刚构、悬臂梁，待主梁合拢后形成连续梁或连续刚构。 预应力混凝土悬臂梁桥、连续梁桥墩是铰接（设置支座），不能承受弯矩，在悬臂浇筑时需采取措施，临时将墩梁固结和桥墩顺桥向两侧增设托架，待悬浇施工到至少一端合拢后恢复原状；T 型刚构、连续刚 构墩梁是固结的，采用悬臂浇筑施工时，结构本身已具有一定的抗弯能力，可根据设计和施工要求在 墩旁设临时托架等方法进行施工。 悬浇施工方法特别适合于宽深河流和山谷，施工期水位变化频繁不宜水上作业的河流以及通航频 繁且施工需留有较大净空等河流上桥梁施工及跨既有线路的桥梁施工。对场地及施工条件要求低，适 用范围广，适用性强；对外界影响小，施工操作程序化，工作面集中，便于质量控制。 6.1.2作业内容 悬臂浇筑施工主要作业内容有：墩顶箱梁 0#块段现浇施工；在 0#块段桥面上拼装挂篮，挂篮预压； 悬臂浇注箱梁块段，挂篮走行到下一节段，重复前一节段施工步骤；边跨现浇段施工；合拢段混凝土 浇筑；体系转换后成桥。本工艺主要介绍 0#块施工和悬臂浇筑施工，其他只作简要介绍。 6.1.3质量标准及检验方法 《铁路桥涵工程施工质量验收标准》（TB10415-2003） 《高速铁路桥涵工程施工质量验收标准》（TB10752-2010） 《铁路混凝土工程施工质量验收标准》（TB10424-2010） 6.1.4工艺流程图 6.1.5工艺步骤及质量控制一、 0#块施工 1．0#块支架 连续梁或刚构的 0#块目前都是采用支架法施工。根据形式不一样，主要有满堂支架，墩旁支架以 及墩顶托架。由于墩身往往比较高，支架搭设工作量大，所以满堂支架在实际施工中的很少见。根据
