330MW机组深度调峰的技术措施及运行注意事项
作者：杨建涛
来源：《中国科技博览》2018年第05期
[摘要]面对电网峰谷差的逐年增大，尤其新能源装机所占比重逐年加大，火电厂必然要进行深度调峰（负荷≤30%额定负荷）。马莲台发电厂330MW机组积极参与120MW的调峰，最低负荷甚至到100MW。通过一段时间来的调峰运行得到了宝贵的运行经验。
[关键词]330MW火电厂；深度调峰；技术措施；注意事项
中图分类号：TM621 文献标识码：A 文章编号：1009-914X（2018）05-0268-01
前言在宁夏地区，火电与风电、光伏等新能源装机比例约为3：2，由于风电、光伏等新
能源调峰能力弱，火电仍然是调峰的主力。火电在负荷高峰期就要全力发电，低谷时就要自己来调峰，有时机组是50%发电，更有停机调峰之情况。由于电网容量的日渐增大，单靠中小型机组的调峰满足不了要求，特别是满足不了低谷负荷调节。加之能源监管机构对“弃风率”、“弃光率”的限制，必须保证风电、光伏发电的利用小时数，火电厂的40%至30%的深度调峰势在必行。以宁夏马莲台发电厂330MW机组为例（亚临界、一次中间再热、单轴，三缸双排气、凝汽式汽轮机，固态排渣前后墙对冲，亚临界自然循环汽包锅炉，蒸汽发电、水内冷发电机），对深度调峰存在的问题及相关控制措施进行阐述。
1 深度调峰对汽轮机的影响及控制措施

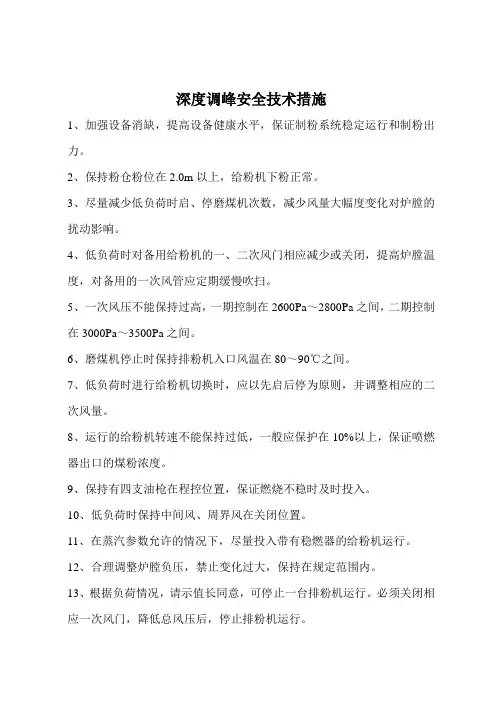

（1）在负荷很低的情况下，经过低压转子的蒸汽流量减小，不足以带走蒸汽做功时产生和积累的热量，末级动叶的根部就产生较大的负反动度，进而造成蒸汽回流，效率的降低和叶片根部出汽端水刷。有时甚至可能出现不稳定的漩涡，使叶片因承受不稳定的激振力而颤振。控制措施：解决方法是从结构上着手，如改进动叶冲角，增加末级叶片的宽度，采用拱形围带和Z形拉筋，改进低压缸通流部分的动静面积比。（2）对于中间再热型机组，低负荷时主汽温与再热汽温的温差将增大，高、中压两个进汽相邻的温度梯度过大将产生较大的热应力，导致缸温差增大。控制措施：负荷低于150MW后，应及时切除汽轮机至单阀状态，同时可以适当压关高加抽汽电动门.锅炉侧则合理调节锅炉燃烧，通过改变制粉系统运行方式及二次风门
配比等措施，调平主汽温与再热气温偏差。（3）低负荷时低压缸排气温度将上升。如果需要采用喷水减温时，喷雾水有可能在非完全汽化或喷水位置不当等情况下造成低压缸叶片受侵蚀。控制措施：可以通过其他方式，如增加凝汽器真空等降低低压缸排气温度，尽量不用喷水减温。如需喷水，要确认装置能够正确运行。（4）低负荷时给水加热器疏水压差很小，容易发生疏水系统不畅和汽蚀。因此要备有正确检测异常的手段和相应的保护措施。控制措施：采用有凝结水加热器补充水的办法来防止疏水管道和设备的汽蚀。（5）深度调峰还会使汽机喷
