熔模精密铸造工艺简介
熔模精密精密铸造（Investment Casting）又脱蜡铸造或失蜡铸造(Lost-wax Casting)，这种铸造工艺可以生产出精密复杂、接近于产品最后形状，可不加工或很少加工就可直接使用的金属零件或精美工艺品，是一种近净形的金属液态成形工艺，应用非常广泛。
熔模铸造是以最终产品为摹本的批量复制技术，先要制做金属模具，在射蜡机上用金属模具压制出蜡模，将单个的蜡模组合到浇注系统上形成一棵棵蜡树，在蜡树上涂敷多层耐火材料，干燥硬化后形成型壳，然后将型壳内的蜡熔化使之流出，再将型壳焙烧使之坚固，最后再将熔化的液态金属浇注入型壳中，液态金属在型壳中冷却凝固后即成为所需要的铸件。
熔模精密铸造是在古代蜡模精密铸造的基础上发展起来的。作为文明古国，中国是使用这一技术较早的国家之一，远在公元前数百年，我国古代劳动人民就创造了这种失蜡精密铸造技术，用来精密铸造带有各种精细花纹和文字的钟鼎及器皿等制品。
现代熔模精密铸造方法在工业生产中得到实际应用是在二十世纪四十年代。当时航空喷气发动机的发展，要求制造象叶片、叶轮、喷嘴等形状复杂，尺寸精确以及表面光洁的耐热合金零件。由于耐热合金材料难于机械加工，零件形状复杂，以致不能或难于用其它方法制造，因此，需要寻找一种新的精密的成型工艺，于是借鉴古代流传下来的失蜡精密铸造，经过对材料和工艺的改进，现代熔模精密铸造方法在古代工艺的基础上获得重要的发展。
我国是上世纪五、六十年代开始将熔模精密铸造应用于工业生产。其后这种先进的精密铸造工艺得到巨大的发展，相继在航空、汽车、机床、船舶、内燃机、气轮机、电讯仪器、武器、医疗器械以及刀具等制造工业中被广泛采用，同时也用于工艺美术品的制造。早期的熔模铸造工艺是采用石蜡硬脂酸模料、水玻璃粘接剂制壳。九十年代开始发展铸造专用中温模料、硅溶胶制壳、中频快速熔炼技术，铸件尺寸精度和表面光洁度有了很大的改善，成为当今生产出口精密铸件的主流工艺。
熔模铸件尺寸精度较高，铸钢件一般可达GB/T6414之CT5-7（砂型精密铸造为CT10~13），小型铸件甚至可以达到CT4。当然由于熔模精密铸造的工艺过程复杂，影响铸件尺寸精度的因素较多，例如模料的收缩、熔模的变形、型壳在加热和冷却过程中的线量变化、合金的收缩率以及在凝固过程中铸件的变形等，所以普通熔模铸件的尺寸精度虽然较高，但与机械加工相比仍有差距。
压制蜡模时，采用型腔表面光洁度高的压型，因此，熔模的表面光洁度也比较高。此外，与熔融金属直接接触的型腔内表面由极细的耐火涂料涂挂在熔模上而制成。所以，熔模铸件的表面光洁度比普通铸造件的高，表面粗糙度一般在Ra.3.2~6.3μm之间，更好的可以到Ra1.6以下。
熔模铸造采用热壳浇注，充型能力强，可以生产出薄壁铸件和细微的文字图案（如商标、规格型号等），铸件的最小壁厚已经可以做到2毫米以下。
熔模精密铸造最大的优点就是由于熔模铸件有着比较高的尺寸精度和表面光洁度，所以可减少机械加工工作，只是在零件上要求较高的部位留少许加工余量即可，甚至某些铸件只留打磨、抛光余量，不必机械加工即可使用。熔模铸造还可以把一些焊接组合件铸成一体，省去组合与焊接工作。由此可见，采用熔模
精密铸造方法可大量节省机床设备和加工工时，大幅度节约金属原材料。
熔模精密铸造方法的另一优点是材质选用灵活，它可以铸造各种合金的复杂铸件，特别是铸造耐热钢、高温合金等特殊材质铸件。如喷气式发动机的叶片，其流线型外廓与冷却用内腔，用机械加工工艺几乎无法形成。用熔模精密铸造工艺生产不仅可以做到批量生产，保证了铸件的一致性，而且避免了机械加工后残留刀纹的应力集中。
与其它铸造方法相比，熔模铸造的工序多，生产流程复杂，需要消耗较多的辅助材料、燃料和动力，生产成本比较高。熔模铸造的制壳干燥时间比较长，生产周期也比较长。
熔模铸造工艺流程
模料 制熔模用模料为日本牌号：K512模料 模料主要性能： 灰分≤0.025% 铁含量灰分的10% ≤0.0025% 熔点83℃-88℃（环球法）60℃±1℃ 针入度100GM（25℃）3.5-5.0DMM 450GM（25℃）14.0-18.0DMM 收缩率0.9%-1.1% 比重0.94-0.99g/cm3 颜色新蜡——兰色、深黄色 旧蜡——绿色、棕色 蜡（模）料处理 工艺参数： 除水桶搅拌时温度110-120℃ 搅拌时间8-12小时 静置时温度100-110℃ 静置时间6-8小时 静置桶静置温度70-85℃ 静置时间8-12小时 保温箱温度48-52℃ 时间8-24小时 二、操作程序 1、从脱蜡釜泄出的旧蜡用泵或手工送到除水桶中，先在105-110℃下置6-8小时沉淀，将水分泄掉。
2、蜡料在110-120℃下搅拌8-12小时，去除水份。 3、将脱完水的蜡料送到70-85℃的静置桶中保温静置桶中保温静置8-12小时。 4、也可将少量新蜡加入静置桶中，静置后清洁的蜡料用手工灌到保温箱蜡缸中，保温温度48-52℃，保温时间8-24小时后用于制蜡模。 5、或把静置桶中的回收蜡料输入到气动蜡模压注机的蜡桶中，保温后压制浇道。 三、操用要点 1、严格按回收工艺进行蜡料处理。 2、除水桶、静置桶均应及时排水、排污。 3、往蜡缸灌蜡时，蜡应慢没缸壁流入，防止蜡液中进入空气的灰尘。 4、蜡缸灌满后应及时盖住，避免灰尘等杂物落入。 5、经常检查每一个桶温，防止温度过高现象发生。 6、作业场地要保持清洁。 7、防止蜡液飞溅。 8、严禁焰火，慎防火灾。 压制蜡（熔）模 一、工艺参数 室温20-24℃压射蜡温50-55℃ 压射压力0.2-0.5Mpa 保压时间10-20S 冷却水温度15±3℃ 二、操作程序 1、从保温槽中取出蜡缸，装在双工位液压蜡模压注机上，使用前应去除蜡料中空气及 硬蜡。 2、将模具放在压注机工作台面上定位，检查模具所有芯子位置是否正确，模具注蜡口 与压注机射蜡嘴是否对正。 3、检查模具开合是否顺利。 4、打开模具，喷薄薄一层分型剂。 5、按照技术规定调整压注机时间循环，包括压射压力、压射温度、保压时间、冷却时 间等。
铸造种类很多，按造型方法习惯上分为：①普通砂型铸造，包括湿砂型、干砂型和化学硬化砂型3类。②特种铸造，按造型材料又可分为以天然矿产砂石为主要造型材料的特种铸造（如熔模铸造、泥型铸造、铸造车间壳型铸造、负压铸造、实型铸造、陶瓷型铸造等）和以金属为主要铸型材料的特种铸造（如金属型铸造、压力铸造、连续铸造、低压铸造、离心铸造等）两类。铸造工艺通常包括：①铸型（使液态金属成为固态铸件的容器）准备，铸型按所用材料可分为砂型、金属型、陶瓷型、泥型、石墨型等，按使用次数可分为一次性型、半永久型和永久型，铸型准备的优劣是影响铸件质量的主要因素；②铸造金属的熔化与浇注，铸造金属（铸造合金）主要有铸铁、铸钢和铸造有色合金；③铸件处理和检验，铸件处理包括清除型芯和铸件表面异物、切除浇冒口、铲磨毛刺和披缝等凸出物以及热处理、整形、防锈处理和粗加工等。 铸造工艺可分为三个基本部分，即铸造金属准备、铸型准备和铸件处理。铸造金属是指铸造生产中用于浇注铸件的金属材料，它是以一种金属元素为主要成分，并加入其他金属或非金属元素而组成的合金，习惯上称为铸造合金，主要有铸铁、铸钢和铸造有色合金。铝合金铸造工艺性能，通常理解为在充满铸型、结晶和冷却过程中表现最为突出的那些性能的综合。流动性、收缩性、气密性、铸造应力、吸气性（任何铝铸件均存在这些问题）。铝合金这些特性取决于合金的成分，但也与铸造因素、合金加热温度、铸型的复杂程度、浇冒口系统、浇口形状等有关。 (1)流动性 流动性是指合金液体充填铸型的能力。流动性的大小决定合金能否铸造复杂的铸件。在铝合金中共晶合金《共晶铝硅合金 (ZL102 、 YL102 、 ZL108 、 YL108 和 ZL109)》的流动性最好。 影响流动性的因素很多，主要是成分、温度以及合金液体中存在金属氧化物、金属化合物及其他污染物的固相颗粒，但外在的根本因素为浇注温度及浇注压力（俗称浇注压头）的高低。 实际生产中，在合金已确定的情况下，除了强化熔炼工艺（精炼与除渣）外，还必须改善铸型工艺性（砂模透气性、金属型模具排气及温度），并在不影响铸件质量的前提下提高浇注温度，保证合金的流动性。（这个度要靠经验来掌控，也是一个铸造技师，一辈子要研究的事） (2)收缩性 收缩性是铸造铝合金的主要特征之一。一般讲，合金从液体浇注到凝固，直至冷到室温，共分为三个阶段，分别为液态收缩、凝固收缩和固态收缩。合金的收缩性对铸件质量有决定性的影响，它影响着铸件的缩孔大小、应力的产生、裂纹的形成及尺寸的变化。通常铸件收缩又分为体收缩和线收缩，在实际生产中一般应用线收缩来衡量合金的收缩性。 铝合金收缩大小，通常以百分数来表示，称为收缩率。 ①体收缩 体收缩包括液体收缩与凝固收缩。 铸造合金液从浇注到凝固，在最后凝固的地方会出现宏观或显微收缩，这种因收缩引起的宏观缩孔肉眼可见，并分为集中缩孔和分散性缩孔。集中缩孔的孔径大而集中，并分布在铸件顶部或截面厚大的热节处。分散性缩孔形貌分散而细小，大部分分布在铸件轴心和热节部位。显微缩孔肉眼难以看到，显微缩孔大部分分布在晶界下或树枝晶的枝晶间。 缩孔和疏松是铸件的主要缺陷之一，产生的原因是液态收缩大于固态收缩。生产中发现，（我喜欢这句话，一看就是实际生产中中总结的）铸造铝合金凝固范围越小，越易形成集中缩孔，凝固范围越宽，越易形成分散性缩孔，因此，在设计中必须使铸造铝合金符合顺序凝固原则，即铸件在液态到凝固期间的体收缩应得到合金液的补充，是（使）缩孔和疏松集中在铸件外部冒口中。对易产生分散疏松的铝合金铸件，冒口设置数量比集中缩孔要多，并在易产生疏松处设置冷铁，加大局部冷却速度，使其同时或快速凝固。
熔模铸造工艺流程 模具制造 制溶模及浇注系 统 模料处理 模组焊接 模组清洗 上涂料及撒砂 涂料制备 重
复 型壳干燥(硬化 多 次 脱蜡 型壳焙烧 浇注 熔炼 切 割 浇 口 抛 光 或 机
工 钝化 修整焊补 热处理 最后清砂 喷丸或喷砂 磨内
口 震 动 脱 壳 模料 制熔模用模料为日本牌号：K512模料 模料主要性能： 灰分≤0.025% 铁含量灰分的10% ≤0.0025% 熔点 83℃-88℃（环球法）60℃±1℃ 针入度 100GM（25℃）3.5-5.0DMM 450GM（25℃）14.0-18.0DMM 收缩率 0.9%-1.1% 比重 0.94-0.99g/cm3 颜色新蜡——兰色、深黄色 旧蜡——绿色、棕色
蜡（模）料处理 工艺参数： 除水桶搅拌时温度 110-120℃ 搅拌时间 8-12小时 静置时温度 100-110℃ 静置时间 6-8小时 静置桶静置温度 70-85℃ 静置时间 8-12小时 保温箱温度 48-52℃ 时间 8-24小时 二、操作程序 1、从脱蜡釜泄出的旧蜡用泵或手工送到除水桶中，先在105-110℃下置6-8小时沉淀，将水分泄掉。 2、蜡料在110-120℃下搅拌8-12小时，去除水份。 3、将脱完水的蜡料送到70-85℃的静置桶中保温静置桶中保温静置8-12小时。 4、也可将少量新蜡加入静置桶中，静置后清洁的蜡料用手工灌到保温箱蜡缸中，保温温度48-52℃，保温时间8-24小时后用于制蜡模。
5、或把静置桶中的回收蜡料输入到气动蜡模压注机的蜡桶中，保温后压制浇道。 三、操用要点 1、严格按回收工艺进行蜡料处理。 2、除水桶、静置桶均应及时排水、排污。 3、往蜡缸灌蜡时，蜡应慢没缸壁流入，防止蜡液中进入空气的灰尘。 4、蜡缸灌满后应及时盖住，避免灰尘等杂物落入。 5、经常检查每一个桶温，防止温度过高现象发生。 6、作业场地要保持清洁。 7、防止蜡液飞溅。 8、严禁焰火，慎防火灾。 压制蜡（熔）模 一、工艺参数 室温20-24℃压射蜡温50-55℃ 压射压力0.2-0.5Mpa 保压时间10-20S 冷却水温度15±3℃ 二、操作程序
熔模铸造的工艺流程 时间:2010-04-21 10:18来源:unknown 作者:36 点击:9次 2009年07月15日 熔模铸件尺寸精度较高，一般可达DT4-6（砂型铸造为DT10~13，压铸为 DT5~7）,当然由于熔模铸造的工艺过程复杂，影响铸件尺寸精 2009年07月15日 熔模铸件尺寸精度较高，一般可达DT4-6（砂型铸造为DT10~13，压铸为 DT5~7）,当然由于熔模铸造的工艺过程复杂，影响铸件尺寸精度的因素较多，例如模料的收缩、熔模的变形、型壳在加热和冷却过程中的线量变化、合金的收缩率以及在凝固过程中铸件的变形等，所以普通熔模铸件的尺寸精度虽然较高，但其一致性仍需提高（采用中、高温蜡料的铸件尺寸一致性要提高很多）。压制熔模时，采用型腔表面光洁度高的压型，因此，熔模的表面光洁度也比较高。此外，型壳由耐高温的特殊粘结剂和耐火材料配制成的耐火涂料涂挂在熔模上而制成，与熔融金属直接接触的型腔内表面光洁度高。所以，熔模铸件的表面光洁度比一般铸造件的高，一般可达Ra.1.6~3.2μm。熔模铸造最大的优点就是由于熔模铸件有着很高的尺寸精度和表面光洁度，所以可减少机械加工工作，只是在零件上要求较高的部位留少许加工余量即可，甚至某些铸件只留打磨、抛光余量，不必机械加工即可使用。由此可见，采用熔模铸造方法可大量节省机床设备和加工工时，大幅度节约金属原材料。 熔模铸造方法的另一优点是，它可以铸造各种合金的复杂的铸件，特别可以铸造高温合金铸件。如喷气式发动机的叶片，其流线型外廓与冷却用内腔，用机械加工工艺几乎无法形成。用熔模铸造工艺生产不仅可以做到批量生产，保证了铸件的一致性，而且避免了机械加工后残留刀纹的应力集中。中国精密铸造、中国铜合金精密铸造、中国不锈钢铸造生产企业，新疆精密铸造欢迎您。 1）适应范围广。铸造法几乎不受铸件大小、厚薄和形状复杂程度的限制 , 铸造的壁厚可达 0.3 ~ 1000mm, 长度从几毫米到十几米 , 质量从几克到 300t 以上。最适合生产形状复杂 , 特别是内腔复杂的零件 , 例如复杂的箱体、阀体、叶轮、发动机汽缸体、螺旋桨等。 2）铸造法能采用的材料广 , 几乎凡能熔化成液态的合金材料均可用于铸造。如铸钢、铸铁飞各种铝合金、铜合金、续合金、铁合金及钵合金等铸件。对于塑性较差的脆性合金材料 ( 如普通铸铁等 ) , 铸造是惟一可行的成形工艺 , 在工业生产中以铸铁件应用最广 , 约占铸件总产量的 70% 以上。 3）铸件具有一定的尺寸精度。一般情况下 , 比普通锻件、焊接件成形尺寸精确。 4）成本低廉、综合经济性能好、能源、材料消耗及成本为其它金属成形方法所不及。
砂型铸造工艺流程 砂型铸造工艺流程图 制作木模-造型-熔化-浇注-落砂-冒口拆除-检验入库 熔模铸造工艺 失蜡铸造现在称为熔模铸造。这是一种很少切割或不切割的铸造工艺，是铸造行业的一项优秀技术。它被广泛使用。它不仅适用于各种类型和合金的铸造，而且可以生产出比其他铸造方法具有更高尺寸精度和表面质量的铸件，甚至复杂的、耐高温的、难以加工的、其他铸造方法难以铸造的铸件也可以通过熔模精密铸造来铸造。 熔模铸造是在古代蜡模铸造的基础上发展起来的。作为一个古老的文明，中国是最早使用这项技术的国家之一。早在公元前几百年，中国古代劳动人民就创造了这种失传的铸蜡技术，用来铸造钟鼎和具有各种精美图案和文字的器皿，如春秋时期曾侯乙墓的青铜板。曾侯乙墓雕像板的底座是多条龙缠绕在一起，首尾相连，上下交错，形成一个中间镂空的多层云纹图案。这些图案很难用普通的铸造工艺来制作，而失蜡法的铸造工艺可以利用石蜡无强度、易雕刻的特点，用普通的工具雕刻出与曾侯乙墓的雕像板相同的石蜡工艺品，然后加入浇注系统，经过上漆、脱蜡、浇注，得到精美的曾侯乙雕像板 现代熔模铸造法在20世纪40年代实际应用于工业生产当时，航空喷气发动机的发展要求制造具有复杂形状、精确尺寸和光滑表面的耐热合金部件，如叶片、叶轮和喷嘴。由于耐热合金材料难以加工，零件形状复杂，因此不可能或难以用其他方法制造。因此，需要找到一
种新的精确的成型工艺。因此，现代熔模铸造法借鉴了古代传下来的失蜡铸造法，通过对 材料和工艺的改进，在古代工艺的基础上取得了重要的发展。因此，航空工业的发展促进了熔模铸造的应用，熔模铸造的不断改进也为航空工业进一步提高性能创造了有利条件。 中国在20世纪50年代和60年代开始将熔模铸造应用于工业生产此后，这种先入为主的铸造技术得到了极大的发展，并已广泛应用于航空、汽车、机床、船舶、内燃机、燃气轮机、电信仪器、武器、医疗器械、切割工具等制造业，以及工艺品的制造。所谓的 熔模铸造工艺简单地指用易熔材料(如蜡或塑料)制作易熔模型(称为熔模或模型)，在其上涂覆几层特殊的耐火涂层，干燥并硬化形成整体外壳，然后用蒸汽或温水将外壳上的模型熔化，然后将外壳放入砂箱中，在其周围填充干砂，最后将模具放入穿透式烘烤器中进行高温烘烤(例如，当使用高强度外壳时，脱模后的外壳可以不造型直接烘烤)、模具或外壳 熔模铸件尺寸精度高，一般可达CT4-6(砂型铸造CT10~13，压铸CT5~7)。当然，由于熔模铸造工艺过程复杂，影响铸件尺寸精度的因素很多，如模具材料的收缩、熔模的变形、加热和冷却过程中模壳的线性变化、合金的收缩率以及铸件在凝固过程中的变形等。因此，普通熔模铸件的尺寸精度相对较高，但其一致性仍有待提高(使用中高温蜡材料的铸件的尺寸一致性有待提高)用 压制熔体模具时，采用型腔表面光洁度高的型材，因此熔体模具的
熔模铸造型壳强度与硬化工艺改进 作者：东风汽车公司精密铸造厂李海树 摘要：通过对型壳强度性能的要求与不同硬化剂的分析，在粘结剂和耐火材料不变的情况下，应用氯化铵与结晶氯化铝混合硬化工艺，取得较好的经济效果。关键词：熔模铸造型壳强度硬化剂 制造型壳是熔模铸造工艺中的一个关键工序，它不仅决定着铸件的尺寸精度和表面粗糙度，而且直接影响铸件的制造成本和生产效率。多年的实践证明，由于型壳残留强度大，给铸件清砂与碱煮工序带来困难，我厂每年碱煮工序消耗蒸气4 688.6 t(费用达25.79万元)，烧碱26.8 t(费用达9.28万元)，制壳工序消耗结晶氯化铝162.14 t(费用达42.16万元)，占用了大量的生产资金。因此，对影响型壳强度性能的结晶氯化铝硬化工艺进行了改进，应用氯化铵与结晶氯化铝混合硬化工艺，并取得较好的经济效果。 1型壳强度与硬化剂的关系分析 从制壳、浇注到清理的不同工艺阶段，型壳有三种不同的强度指标，即常温强度、高温强度和残留强度。三种强度之间有一定的关系，但形成机制和影响因素不完全相同。例如：若常温强度不足，在制壳过程中易掉件，在脱蜡过程中易变形或破裂；若高温强度不足，在焙烧和浇注过程中会发生型壳变形和跑火(漏钢)；若残留强度过高，直接影响型壳的脱壳性和铸件清砂的难易程度。 如何调整型壳三种强度间的关系，使其具有高的常温强度、足够的高温强度和尽可能低的残留强度是我们所希望的。根据制壳工艺的现状，在粘结剂和耐火材料不变的情况下，对常用硬化剂的分析与改进十分必要。 1.1氯化铵硬化剂的特点分析 氯化铵作为水玻璃型壳的硬化剂，其硬化反应式如下： 2NH4Cl+Na2O.mSiO2.nH2O→ mSiO2.(n-1)H2O+2NaCl+2NH3↑+2H2O 反应结果生成的SiO2胶体将型壳中的石英粉和砂粒牢固地粘结在一起，使型壳获得强度。 氯化铵是应用最早的水玻璃型壳硬化剂，其主要优点是扩散硬化速度快，制壳周期短，型壳残留强度低，脱壳性好。同结晶氯化铝硬化剂相比，型壳高温强度差，存放期间容易生茸毛，硬化反应时析出氨气污染空气，劳动条件差，设备腐蚀比较严重。 1.2结晶氯化铝硬化剂的特点分析 结晶氯化铝作为水玻璃型壳的硬化剂，在硬化过程中，氯化铝与水玻璃是相互中
1.实验目的 1.了解熔模精密铸造的工艺过程和特点。 2.学生动手实践，可翻制小型艺术品，提高实验兴趣。 3.体会工艺参数对铸件质量的影响。 2.实验工艺流程和实验内容 1)实验工艺流程 压蜡→补焊→组树→制壳→脱蜡→焙烧→浇铸→脱壳→后期处理 其中，制壳步骤包括，涂涂料、撒砂，如此反复几次，直到形壳的厚度达到要求（根据不同要求，大概有4—10层）。最后一层要涂涂料，这样可以防止沙粒脱落，造成不便。 后期处理包括补焊、热处理、喷丸和精整等步骤。 2)实验内容 压制蜡型 压制蜡型使用的是挠性模具，压制蜡型过程中，需要注意蜡的温度，模具的温度，注入时间等因素。压蜡过程中，要保证蜡充满型腔，登蜡充分凝固之后再取出，取出时注意不要将蜡模损坏。 模具的制作 这次的模具制作主要分为两种，一种为热压橡胶，将模样放到橡胶片之间，放到制模仪器中压实。通电40 min左右（注意烫伤），压制完成之后取出成品，用刀子小心的剖开，取出模样，这样就可以完成一个挠性的模具。 另一种为硅橡胶制造模具，将硅橡胶取出，按照比例倒入凝结剂（大概为1.7%）迅速搅匀，将搅好的硅溶胶倒入已经放好模样的容器中，大概等30 min，待硅溶胶凝固之后取出，这样可以制得模具的一个模具，再按照同样的方法制造另一半模具即可。 零件的浇铸 制壳过程、脱蜡过程和焙烧过程我们是没有看到的，我们看到的是从焙烧炉直接取出的型腔进行浇铸，其中石膏型的焙烧需要缓慢加热，防止裂开。制型腔过程中，需要抽真空，将石膏中的气体排出，防止浇铸过程中产生气孔等缺陷。浇铸结束，待金属液冷却之后可以采取不同的脱壳方式。对于石膏型，通过浸水处理，石膏的溃散性很好，可以很容易的除去外壳；对于硅溶胶为粘结剂的砂型，可以通过敲击的方法
熔模精密铸造过程疑难问题解答 前言 三百六十行，行行出人才。各行各业都有自己的特长。各从业人员必须熟练地掌握本行业、本岗位的职业技能，具备一定的包括职业技能在内的职业素质，才能胜任工作，把工作做好，为本行业做出应有的贡献，实现自己的人生价值。 熔模铸造业是技术密集型的行业。本行业对其职工职业素质的要求比较高。在科学技术迅速发展的今天，更是这样。精铸业的职工队伍中，大部分是技术员工。他们是企业的主力军，是振兴和发展本企业的技术力量。技术人员素质如何，直接关系到本企业的生存和发展。在市场经济条件下，企业之间的竞争，是质量之竞争；价格之竞争；也是技术之竞争；归根结底是人才的竞争。优秀的技术员工是企业各类人才中重要的组成部分。企业必须有这样一支高素质的技术工人队伍，有这样一批技术过硬、技艺精湛的能工巧匠，才能保证产品质量，提高生产效率，降低物料消耗，使企业获得经济效益；才能支持企业不断生产出高难度的产品，去发掘市场、占领市场；才能在激烈的市场竞争中立于不败之地！ 由于本人水平有限，加之时间仓促，难免存在不足和错误，诚恳希望专家，工程师和同仁批评指正。 吴光来 第一章熔模铸件工艺设计与模具设计 §1、熔模铸件工艺设计 1.1、熔模铸件的尺寸精度受到哪些因素的影响？ 答：铸件尺寸精度受铸件结构、材质、制模、制壳、焙烧、浇注等多种因素的影响。1)、铸件结构的影响：（1）、铸件壁厚，收缩率大；铸件壁薄，收缩率小；（2）、自由收缩率大，阻碍收缩率小。 2）、材质的影响：（1）、材料中含碳量越高，线收缩率越小，含碳量越低，线收缩率越大；（2）常见材质的铸造收缩率如下：铸造收缩率K＝（LM-LJ）/LJ×100% LM—型腔尺寸；LJ—铸件尺寸 K受以下因素的影响：蜡模K1、铸件结构K2、合金种类K3、浇注温度K4。 合金种类收缩率 自由收缩受阻收缩 铸铁件 0.8% 0.7% 碳钢及低合金钢 1.6－2.0% 1.3－1.7% 不锈钢 2.0－2.3% 1.7－2.0% 3)、制模对铸件线收缩率的影响： （1）蜡（模）料的线收缩率约为0.9－1.1%； （2）蜡模径向（受阻）收缩率仅为长度方向（自由）收缩率的30－40%，射蜡温度对自由收缩率的影响远远大于对受阻收缩率的影响。（最佳射蜡温度为57－59℃，温度越高收缩
编制：审核：批准：实施： 熔模精密铸造 PROCESS OF INVESTMENT CASTING 一工艺流程（PROCESS） 1.目的：规范本公司熔模铸造工艺流程过程的各生产工序。 2.范围：适用于中温模料，压蜡机射蜡，手工或压蜡机制作模头，硅溶胶粘结 剂制壳，蒸汽脱蜡，酸性或碱性中频电炉熔炼，生产表面要求喷丸、酸洗或喷砂处理的不锈钢、碳素钢、低合金碳钢等精密铸件的工艺。 3.工艺流程 蜡处理（1-1）模具制作（1-2） 蜡模制作（2-1）模头制作（2-2） 蜡件检验（3-1）模头检验（3-2） 组树（4） 涂料配制（5-1）模壳制作（5-2） 风干（6）
转1-1 脱蜡（7-1）配料（7-2） 模壳焙烧（8-1）熔炼（8-2）浇注 去除模壳（震壳+吊钩抛丸） 切割浇口 研磨内浇口 ** 清理小件孔内模壳（滚筒抛丸、钻孔、砂轮修） 抛丸（或喷砂） 品检 焊补、修磨 复检 ** 热出理
** 抛丸（或喷砂） ** 校形 检验酸洗喷砂 涂防锈油抛丸检验 入库钝化入库 ** 盐雾处理 检验 入库 4.工艺流程说明： 4.1、蜡料回收及蜡处理 4.1.1、(不使用蜡水分离器时) 经过静置的蜡，先将沉淀后的水分去掉，再去除表面的杂质蜡，将回收蜡块放入熔蜡桶中。 4.1.2、熔蜡桶要保持干净，避免残杂物渗入。每１０天清理一次。
4.1.3、（必要时，熔蜡桶中，混入１／４～１／３的新蜡，重新使用。混入新蜡时必须搅拌使其混合均匀。）将蜡保温在１２０～１４０℃将残留水分蒸发（蜡温不可过高，否则会损坏蜡的性能）。视残留水分的多少，脱水时间至少４小时。然后将熔蜡桶保温温度降至１００℃，熔蜡桶内无气泡后方可使用。 4.1.4、根据射蜡情况，随时用熔蜡桶中处理好的蜡补充蜡保温箱的蜡（接蜡时必须经过８０目筛网过滤），注入的蜡液沿着桶壁稳静流入。保温箱的温度设定为５５～６５℃。保温箱要保持清净、干燥，保温时间至少１２小时，保温箱内蜡的温度均匀后，呈粘稠状，才可使用。 4.1.5、射蜡之前，先将保温桶上端的水泡、气泡刮掉。 4.2、模头制作 4.2.1、作模头用熔蜡桶温度控制在１００～１２０℃。视其中蜡的多少随时用熔蜡桶中处理好的蜡补充。 4.2.2、模具腔内的水分，要用布擦干净，等待注蜡。 4.2.3、注入的蜡液，沿着模壁，稳静流入，注满后停止。 4.2.4、模内蜡液泠却时，上端水平急剧下降，要给予补充。 4.2.5、将模具和未冷却的蜡液一起放入水中冷却，注意防止水分进入蜡液内部。 4.2.6、模头取出后，要将水分去除，（必要时表面磨平，）去掉毛刺。将冷却后的模头快速浸入熔融的蜡液中，迅速取出，使其表面均匀涂上一层蜡液，以填充满孔穴和裂缝。 4.2.7、作好后的模头至少冷却２小时，才可使用。 4.3、射蜡 4.3.1、射蜡要在恒温（２０～２４℃）、恒湿（４０～６０％）的环境下进行。
熔模精密铸造工艺简介 熔模精密精密铸造（Investment Casting）又脱蜡铸造或失蜡铸造(Lost-wax Casting)，这种铸造工艺可以生产出精密复杂、接近于产品最后形状，可不加工或很少加工就可直接使用的金属零件或精美工艺品，是一种近净形的金属液态成形工艺，应用非常广泛。 熔模铸造是以最终产品为摹本的批量复制技术，先要制做金属模具，在射蜡机上用金属模具压制出蜡模，将单个的蜡模组合到浇注系统上形成一棵棵蜡树，在蜡树上涂敷多层耐火材料，干燥硬化后形成型壳，然后将型壳内的蜡熔化使之流出，再将型壳焙烧使之坚固，最后再将熔化的液态金属浇注入型壳中，液态金属在型壳中冷却凝固后即成为所需要的铸件。 熔模精密铸造是在古代蜡模精密铸造的基础上发展起来的。作为文明古国，中国是使用这一技术较早的国家之一，远在公元前数百年，我国古代劳动人民就创造了这种失蜡精密铸造技术，用来精密铸造带有各种精细花纹和文字的钟鼎及器皿等制品。 现代熔模精密铸造方法在工业生产中得到实际应用是在二十世纪四十年代。当时航空喷气发动机的发展，要求制造象叶片、叶轮、喷嘴等形状复杂，尺寸精确以及表面光洁的耐热合金零件。由于耐热合金材料难于机械加工，零件形状复杂，以致不能或难于用其它方法制造，因此，需要寻找一种新的精密的成型工艺，于是借鉴古代流传下来的失蜡精密铸造，经过对材料和工艺的改进，现代熔模精密铸造方法在古代工艺的基础上获得重要的发展。 我国是上世纪五、六十年代开始将熔模精密铸造应用于工业生产。其后这种先进的精密铸造工艺得到巨大的发展，相继在航空、汽车、机床、船舶、内燃机、气轮机、电讯仪器、武器、医疗器械以及刀具等制造工业中被广泛采用，同时也用于工艺美术品的制造。早期的熔模铸造工艺是采用石蜡硬脂酸模料、水玻璃粘接剂制壳。九十年代开始发展铸造专用中温模料、硅溶胶制壳、中频快速熔炼技术，铸件尺寸精度和表面光洁度有了很大的改善，成为当今生产出口精密铸件的主流工艺。 熔模铸件尺寸精度较高，铸钢件一般可达GB/T6414之CT5-7（砂型精密铸造为CT10~13），小型铸件甚至可以达到CT4。当然由于熔模精密铸造的工艺过程复杂，影响铸件尺寸精度的因素较多，例如模料的收缩、熔模的变形、型壳在加热和冷却过程中的线量变化、合金的收缩率以及在凝固过程中铸件的变形等，所以普通熔模铸件的尺寸精度虽然较高，但与机械加工相比仍有差距。 压制蜡模时，采用型腔表面光洁度高的压型，因此，熔模的表面光洁度也比较高。此外，与熔融金属直接接触的型腔内表面由极细的耐火涂料涂挂在熔模上而制成。所以，熔模铸件的表面光洁度比普通铸造件的高，表面粗糙度一般在Ra.3.2~6.3μm之间，更好的可以到Ra1.6以下。 熔模铸造采用热壳浇注，充型能力强，可以生产出薄壁铸件和细微的文字图案（如商标、规格型号等），铸件的最小壁厚已经可以做到2毫米以下。 熔模精密铸造最大的优点就是由于熔模铸件有着比较高的尺寸精度和表面光洁度，所以可减少机械加工工作，只是在零件上要求较高的部位留少许加工余量即可，甚至某些铸件只留打磨、抛光余量，不必机械加工即可使用。熔模铸造还可以把一些焊接组合件铸成一体，省去组合与焊接工作。由此可见，采用熔模
精密铸造过程工艺流程图 本文由灵寿县洞里矿产加工厂整理制作，转载请注明出处，公司网址https://www.doczj.com/doc/556678832.html, 公司专业生产铸造用石英砂、石英粉、铝矾土，质优价廉，真诚期待与您的合作 具设计-----磨具制造----压蜡-----修蜡-----组树-------制壳（沾浆）-----脱蜡----型壳焙烧------化性分析---浇注----清理-----热处理-------机加工-----成品入库。 如过在详细点就是： 压蜡（射蜡制蜡模）---修蜡----蜡检----组树（腊模组树）---制壳（先沾浆、淋沙、再沾浆、最后模壳风干）---脱蜡（蒸汽脱蜡）-------模壳焙烧--化性分析--浇注（在模壳内浇注钢水）----震动脱壳---铸件与浇棒切割分离----磨浇口---初检（毛胚检）---抛丸清理-----机加工-----抛光---成品检---入库 铸造生产流程大体就是这样总的来说可以分为压蜡、制壳、浇注、后处理、检验 压蜡包括（压蜡、修蜡、组树） 压蜡---利用压蜡机进行制作腊模 修蜡---对腊模进行修正 组树---将腊模进行组树 制壳包括（挂沙、挂浆、风干) 后处理包括（修正、抛丸、喷砂、酸洗、） 浇注包括（焙烧、化性分析也叫打光谱、浇注、震壳、切浇口、磨浇口） 后处理包括（喷砂、抛丸、修正、酸洗） 检验包括（蜡检、初检、中检、成品检） 现代熔模精密铸造方法在工业生产中得到实际应用是在二十世纪四十年代。当时航空喷气发动机的发展，要求制造象叶片、叶轮、喷嘴等形状复杂，尺寸精确以及表面光洁的耐热合金零件。由于耐热合金材料难于机械加工，零件形状复杂，以致不能或难于用其它方法制造，因此，需要寻找一种新的精密的成型工艺，于是借鉴古代流传下来的失蜡精密铸造，经过对材料和工艺的改进，现代精密铸造方法在古代工艺的基础上获得重要的发展。所以，航空工业的发展推动了精密铸造的应用，而精密铸造的不断改进和完善，也为航空工业进一步提高性能创造了有利的条件。 我国是于上世纪五、六十年代开始将精密铸造应用于工业生产。其后这种先进的精密铸造工艺得到巨大的发展，相继在航空、汽车、机床、船舶、内燃机、气轮机、电讯仪器、武器、医疗器械以及刀具等制造工业中被广泛采用，同时也用于工艺美术品的制造。 所谓精密铸造工艺，简单说就是用易熔材料（例如蜡料或塑料）制成可熔性模型（简称熔模或模型），在其上涂覆若干层特制的耐火涂料，经过干燥和硬化形成一个整体型壳后，再用
熔 模 铸 造 工 艺 流 程 料 模料 主 要 性 能： 灰 分 ≤0.025% 铁含量 灰分的10% ≤0.0025% 熔 点 83℃-88℃（环球法）60℃±1℃ 针入度 100GM （25℃）3.5-5.0DMM 450GM （25℃）14.0-18.0DMM 收缩率 0.9%-1.1% 比 重 0.94-0.99g/cm 3 颜 色 新蜡——兰色、深黄色 旧蜡——绿色、棕色 蜡（模）料处理 工艺参数： 除水桶 搅拌时温度 110-120℃ 搅拌时间 8-12小时 静置时温度 100-110℃ 静置时间 6-8小时 静置桶 静置温度 70-85℃ 静置时间 8-12小时 保温箱 温 度 48-52℃ 时 间 8-24小时 二、操作程序
1、从脱蜡釜泄出的旧蜡用泵或手工送到除水桶中，先在105-110℃下置6-8小时沉淀，将水分泄掉。 2、蜡料在110-120℃下搅拌8-12小时，去除水份。 3、将脱完水的蜡料送到70-85℃的静置桶中保温静置桶中保温静置8-12小时。 4、也可将少量新蜡加入静置桶中，静置后清洁的蜡料用手工灌到保温箱蜡缸中，保温温度 48-52℃，保温时间8-24小时后用于制蜡模。 5、或把静置桶中的回收蜡料输入到气动蜡模压注机的蜡桶中，保温后压制浇道。 三、操用要点 1、严格按回收工艺进行蜡料处理。 2、除水桶、静置桶均应及时排水、排污。 3、往蜡缸灌蜡时，蜡应慢没缸壁流入，防止蜡液中进入空气的灰尘。 4、蜡缸灌满后应及时盖住，避免灰尘等杂物落入。 5、经常检查每一个桶温，防止温度过高现象发生。 6、作业场地要保持清洁。 7、防止蜡液飞溅。 8、严禁焰火，慎防火灾。 压制蜡（熔）模 一、工艺参数 室温20-24℃压射蜡温50-55℃ 压射压力0.2-0.5Mpa 保压时间10-20S 冷却水温度15±3℃ 二、操作程序 1、从保温槽中取出蜡缸，装在双工位液压蜡模压注机上，使用前应去除蜡料中空气及硬 蜡。 2、将模具放在压注机工作台面上定位，检查模具所有芯子位置是否正确，模具注蜡口与压 注机射蜡嘴是否对正。 3、检查模具开合是否顺利。 4、打开模具，喷薄薄一层分型剂。 5、按照技术规定调整压注机时间循环，包括压射压力、压射温度、保压时间、冷却时间 等。 6、每次循环完毕，抽出芯子，打开模具，小心取出蜡模，按要求放入冷却水中或存放盘 中。注意有下列缺陷的蜡模应报废： A因模料中卷入空气，蜡模局部有鼓起的；B蜡模任何部位有缺角的； C蜡模有变形不能简单修复的；D尺寸不符合规定的。 7、清除模具上残留的模料，注意只能用竹刀，不可用金属刀片清除残留模料，防止模具型腔 及分型面受损。 8、合上模具，进行下次压制蜡模。 每班下班或模具使用完毕，应用软布或棉棒清理模具，使用螺钉紧固好模具。 9、如发现模具有损伤或不正常，应立即报告领班，由领班处理。
熔模铸造涂料工艺性能的控制 一、前言 “制壳”是熔模铸造生产中最重要的工序之一。精铸件的废品与返修品中有60-80%是因型壳质量不良而造成。型壳质量除受原辅材料（粘结剂、硬化剂及耐火砂粉料）、制壳生产环境（温度、湿度等）和操作者技术水平影响外，其主要的决定性因素是“涂料工艺性能”的优劣。上述诸多因素直接与型壳强度、高温抗变形能力、透气性、热膨胀率、热化学稳定性等有关。实践证明，精铸件上许多表面缺陷（毛刺、麻点、结疤、披锋、流纹、气孔分层夹砂等）和型壳的质量事故（穿钢、漏壳、变形、开裂等）常因上述因素产生，其中最重要又薄弱的环节是制壳生产中对涂料工艺性能检测和控制的缺失。目前国内无论是已有近60年生产生产历史的水玻璃型壳或从国外引进已20年的硅溶胶型壳的企业，生产中绝大多数仍只限于用一个“流杯粘度计”来控制涂料质量。虽然早在1985年，我国精铸业已颁布了“熔模铸造涂料试验方法”（JB4007-85）行业标准，但至今未能全面贯彻和执行，无疑这正是我国精铸件质量不稳定，返修率、废品率高，一次合格率低，质量事故频繁的重要原因之一。 国外精铸十分重视“涂料质量”的管理[1][2],日本、美国等早就对硅溶胶涂料工艺性能进行有效的管理和控制。我国精铸界同仁应认真学习，迎头赶上。 我国目前主要有两种精铸制壳工艺，即水玻璃和硅溶胶涂料。其工艺性能指标虽然不同但控制和管理方法基本相同。涂料工艺性能的稳定是精铸件质量稳定的必要条件。 二、涂料工艺性能的内容及定义 1、流动性—涂料在蜡模（组）表面流动能力的大小及其流平性和流淌性的高低。 2、覆盖性—涂料在蜡模（组）表面覆盖能力的大小（润湿性或涂挂性能的高低） 及在一定流淌时间内，涂料层平均厚度值的大小。 3、致密性—在一定覆盖性和流动性前提下，涂料内部致密程度的高低（粉料的 体积浓度）。 4、稳定性—涂料中的粘结剂“胶凝”（老化）程度的高低和速度的快慢（涂料的 使用寿命长短）。 5、均匀性—涂料层的均匀及洁净程度。
熔模铸造工艺操作流程及操作要点 所谓熔模工艺，简单说就是用易熔材料（例如蜡料或塑料）制成可熔性模型（简称熔模或模型），在其上涂覆若干层特制的耐火涂料，经过干燥和硬化形成一个整体型壳后，再用蒸汽或热水从型壳中熔掉模型，然后把型壳置于砂箱中，在其四周填充干砂造型，最后将铸型放入焙烧炉中经过高温焙烧（如采用高强度型壳时，可不必造型而将脱模后的型壳直接焙烧），铸型或型壳经焙烧后，于其中浇注熔融金属而得到铸件。 熔模铸造工艺操作程序 1、从保温槽中取出蜡缸，装在双工位液压蜡模压注机上，使用前应去除蜡料中空气及硬蜡。 2、将放在压注机工作台面上定位，检查模具所有芯子位置是否正确，模具注蜡口与压注机射蜡嘴是否对正。 3、检查模具开合是否顺利。 4、打开模具，喷薄薄一层分型剂。 5、按照技术规定调整压注机时间循环，包括压射压力、压射温度、保压时间、冷却时间等。 6、每次循环完毕，抽出芯子，打开模具，小心取出蜡模，按要求放入冷却水中或存放盘中。 注意有下列缺陷的蜡模应报废： A 因模料中卷入空气，蜡模局部有鼓起的； B 蜡模任何部位有缺角的； C 蜡模有变形不能简单修复的； D 尺寸不符合规定的。 7、清除模具上残留的模料，注意只能用竹刀，不可用金属刀片清除残留模料，防止模具型腔及分型面受损。 8、合上模具，进行下次压制蜡模。每班下班或模具使用完毕，应用软布或棉棒清理模具，使用螺钉紧固好模具。9、如发现模具有损伤或不正常，应立即报告领班，由领班处理。 熔模铸造工艺操作要点 1、模具型腔不要喷过多的分型剂。 2、压制熔（蜡）模循环参数建立后，不要轻易变动。如压出的蜡模质量有问题，必须立即
熔模铸造工艺流程集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#
熔 模 铸 造 工 艺 流 程 重 复 多 次 号：K512模料 模料主要性能： 灰 分 ≤% 铁含量 灰分的10% ≤% 熔 点 83℃-88℃（环球法）60℃±1℃ 针入度 100GM （25℃）450GM （25℃）收缩率 %% 比 重 颜 色 新蜡——兰色、深黄色 旧蜡——绿色、棕色 蜡（模）料处理 工艺参数： 除水桶 搅拌时温度 110-120℃ 搅拌时间 8-12小时 静置时温度 100-110℃ 静置时间 6-8小时
静置桶静置温度 70-85℃ 静置时间 8-12小时 保温箱温度 48-52℃ 时间 8-24小时 二、操作程序 1、从脱蜡釜泄出的旧蜡用泵或手工送到除水桶中，先在105-110℃下置6-8小时沉淀，将水分泄掉。 2、蜡料在110-120℃下搅拌8-12小时，去除水份。 3、将脱完水的蜡料送到70-85℃的静置桶中保温静置桶中保温静置8-12小时。 4、也可将少量新蜡加入静置桶中，静置后清洁的蜡料用手工灌到保温箱蜡缸中，保温温度48-52℃，保温时间8-24小时后用于制蜡模。 5、或把静置桶中的回收蜡料输入到气动蜡模压注机的蜡桶中，保温后压制浇道。 三、操用要点 1、严格按回收工艺进行蜡料处理。 2、除水桶、静置桶均应及时排水、排污。 3、往蜡缸灌蜡时，蜡应慢没缸壁流入，防止蜡液中进入空气的灰尘。 4、蜡缸灌满后应及时盖住，避免灰尘等杂物落入。 5、经常检查每一个桶温，防止温度过高现象发生。 6、作业场地要保持清洁。 7、防止蜡液飞溅。 8、严禁焰火，慎防火灾。 压制蜡（熔）模 一、工艺参数 室温20-24℃压射蜡温50-55℃ 压射压力保压时间10-20S 冷却水温度15±3℃ 二、操作程序 1、从保温槽中取出蜡缸，装在双工位液压蜡模压注机上，使用前应去除蜡料中空 气及硬蜡。 2、将模具放在压注机工作台面上定位，检查模具所有芯子位置是否正确，模具注 蜡口与压注机射蜡嘴是否对正。 3、检查模具开合是否顺利。 4、打开模具，喷薄薄一层分型剂。 5、按照技术规定调整压注机时间循环，包括压射压力、压射温度、保压时间、冷 却时间等。 6、每次循环完毕，抽出芯子，打开模具，小心取出蜡模，按要求放入冷却水中或 存放盘中。注意有下列缺陷的蜡模应报废：
1.硬化属于熔模铸造工艺过程中的（）。（6.0分） A.蜡模制作阶段 B.型壳制取阶段 C.金属浇注阶段 D.铸件清理阶段 我的答案：B√答对 2.以下关于型壳焙烧工艺目的描述不正确的一项是（）？（6.0分） A.可去除型壳中水分和残留物 B.提高型壳强度 C.提高型壳强度透气性 D.使蜡料融化流出型壳形成型腔 我的答案：D√答对 3.将蜡料注入压型属于熔模铸造工艺过程中的（）。（6.0分） A.蜡模制作阶段 B.型壳制取阶段 C.金属浇注阶段 D.铸件清理阶段 我的答案：A√答对 4.适用于熔模铸造成形的零件是（）。（6.0分） A.窨井盖
C.铸铁管 D.机床床身 我的答案：B√答对 5.撒砂属于熔模铸造工艺过程中的（）。（ 6.0分） A.蜡模制作阶段 B.型壳制取阶段 C.金属浇注阶段 D.铸件清理阶段 我的答案：B√答对 1.熔模铸造的工艺优势包括（）。（8.0分）） A.铸件尺寸精度高，表面质量好 B.可生产形状复杂的薄壁铸件 C.合金种类不受限制 D.生产批量不受限制 我的答案：ABCD√答对 2.结壳硬化具体包括以下哪几项操作？（）（8.0分）） A.压型 B.涂料 C.撒砂
我的答案：BC×答错 3.铸件清理阶段包括（）。（8.0分）） A.清理型壳 B.切割浇冒口 C.清理表面残留耐火材料 D.清理工作现场 我的答案：ABC√答对 4.型壳制取阶段具体包括以下哪几个环节？（8.0分）） A.压型 B.结壳 C.脱模 D.焙烧 我的答案：BCD√答对 5.熔模铸造常用的浇注方法有（）。（8.0分）） A.重力浇注 B.真空浇注 C.离心浇注 D.压力浇注 我的答案：ABCD√答对

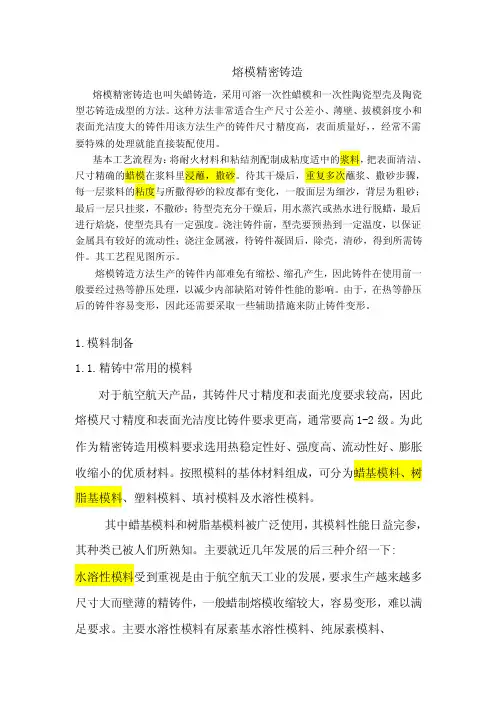

熔模精密铸造 熔模精密铸造也叫失蜡铸造，采用可溶一次性蜡模和一次性陶瓷型壳及陶瓷型芯铸造成型的方法。这种方法非常适合生产尺寸公差小、薄壁、拔模斜度小和表面光洁度大的铸件用该方法生产的铸件尺寸精度高，表面质量好，，经常不需要特殊的处理就能直接装配使用。 基本工艺流程为：将耐火材料和粘结剂配制成粘度适中的浆料，把表面清洁、尺寸精确的蜡模在浆料里浸蘸，撒砂。待其干燥后，重复多次蘸浆、撒砂步骤，每一层浆料的粘度与所撒得砂的粒度都有变化，一般面层为细沙，背层为粗砂；最后一层只挂浆，不撒砂；待型壳充分干燥后，用水蒸汽或热水进行脱蜡，最后进行焙烧，使型壳具有一定强度。浇注铸件前，型壳要预热到一定温度，以保证金属具有较好的流动性；浇注金属液，待铸件凝固后，除壳，清砂，得到所需铸件。其工艺程见图所示。 熔模铸造方法生产的铸件内部难免有缩松、缩孔产生，因此铸件在使用前一般要经过热等静压处理，以减少内部缺陷对铸件性能的影响。由于，在热等静压后的铸件容易变形，因此还需要采取一些辅助措施来防止铸件变形。 1.模料制备 1.1.精铸中常用的模料 对于航空航天产品，其铸件尺寸精度和表面光度要求较高，因此熔模尺寸精度和表面光洁度比铸件要求更高，通常要高1-2级。为此作为精密铸造用模料要求选用热稳定性好、强度高、流动性好、膨胀收缩小的优质材料。按照模料的基体材料组成，可分为蜡基模料、树脂基模料、塑料模料、填衬模料及水溶性模料。 其中蜡基模料和树脂基模料被广泛使用，其模料性能日益完参，其种类已被人们所熟知。主要就近几年发展的后三种介绍一下: 水溶性模料受到重视是由于航空航天工业的发展，要求生产越来越多尺寸大而壁薄的精铸件，一般蜡制熔模收缩较大，容易变形，难以满足要求。主要水溶性模料有尿素基水溶性模料、纯尿素模料、
熔模铸造流程
模料 制熔模用模料为日本牌号：K512模料 模料主要性能： 灰分≤0.025% 铁含量灰分的10% ≤0.0025% 熔点83℃-88℃（环球法）60℃±1℃ 针入度100GM（25℃）3.5-5.0DMM 450GM（25℃）14.0-18.0DMM 收缩率0.9%-1.1% 比重0.94-0.99g/cm3 颜色新蜡——兰色、深黄色 旧蜡——绿色、棕色 蜡（模）料处理 工艺参数： 除水桶搅拌时温度110-120℃ 搅拌时间8-12小时 静置时温度100-110℃ 静置时间6-8小时 静置桶静置温度70-85℃ 静置时间8-12小时 保温箱温度48-52℃ 时间8-24小时 二、操作程序 1、从脱蜡釜泄出的旧蜡用泵或手工送到除水桶中，先在105-110℃下置6-8小时沉淀，将水分泄掉。
2、蜡料在110-120℃下搅拌8-12小时，去除水份。 3、将脱完水的蜡料送到70-85℃的静置桶中保温静置桶中保温静置8-12小时。 4、也可将少量新蜡加入静置桶中，静置后清洁的蜡料用手工灌到保温箱蜡缸中，保温温度48-52℃，保温时间8-24小时后用于制蜡模。 5、或把静置桶中的回收蜡料输入到气动蜡模压注机的蜡桶中，保温后压制浇道。 三、操用要点 1、严格按回收工艺进行蜡料处理。 2、除水桶、静置桶均应及时排水、排污。 3、往蜡缸灌蜡时，蜡应慢没缸壁流入，防止蜡液中进入空气的灰尘。 4、蜡缸灌满后应及时盖住，避免灰尘等杂物落入。 5、经常检查每一个桶温，防止温度过高现象发生。 6、作业场地要保持清洁。 7、防止蜡液飞溅。 8、严禁焰火，慎防火灾。 压制蜡（熔）模 一、工艺参数 室温20-24℃压射蜡温50-55℃ 压射压力0.2-0.5Mpa 保压时间10-20S 冷却水温度15±3℃ 二、操作程序 1、从保温槽中取出蜡缸，装在双工位液压蜡模压注机上，使用前应去除蜡料中空气及 硬蜡。 2、将模具放在压注机工作台面上定位，检查模具所有芯子位置是否正确，模具注蜡口 与压注机射蜡嘴是否对正。 3、检查模具开合是否顺利。 4、打开模具，喷薄薄一层分型剂。 5、按照技术规定调整压注机时间循环，包括压射压力、压射温度、保压时间、冷却时 间等。
