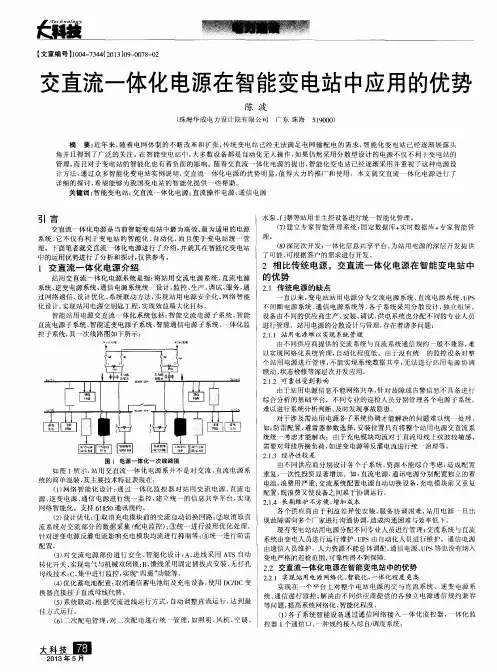

交直流一体化电源主要技术特征
站用交直流一体化电源系并不是对交流、直流电源系统的简单混装，其主要技术特征表现在：(1) 网络智能化设计：通过一体化监控器对站用交流电源、直流电源、逆变电源、通信电源进行统一监控，建立统一的信息共享平台，实现网络智能化。(2) 设计优化：A、取消充电模块前的交流自动切换回路；B、取消原直流系统对交流部分的数据采集（配电监控）；C、统一进行波形优化处理，针对逆变电源反灌电流影响充电模块均流进行抑制等；D、统一进行防雷配置；
(3) 对交流电源部份进行安全、智能化设计：A、进线采用ATS自动转化开关、实现电气与机械双闭锁；B、馈线采用固定插拔式安装、无打孔母线技术；C、集中进行监控，实现“四遥”功能等。
(4) 优化蓄电池配置：A、可取消UPS，使用逆变器直接挂于直流母线代替；B、取消通信蓄电池组及充电设备，使用DC/DC变换器直接挂于直流母线代替。
(5)系统联动：根据交流进线运行方式，自动调整直流运行，达到最佳方式运行。
(6)二次配电管理：对二次配电进行统一管理，如照明、风机、空调、水泵、门禁等站用非主控设备进行统一智能化管理。
(7) 建立专家智能管理系统：固定数据库+实时数据库+专家智能管理。(8)深层次开发：一体化信息共享平台，为站用电源的深层开发提供了可能，可根据客户的需求进行开发。
三、交直流一体化电源优势特点：
1、实现站用电源网络化、智能化，一体化程度更高实现在一个平台上对整个电站电源的交与直流系统、逆变电源系统、通信进行监控，解决由不同供应商提供的各独立电源通信规约兼容等问题，提高系统网络化、智能化程度。A、各子系统智能设备通过通信网络接入一体化监控器，一体化监控器1个通信口、一种规约接入综自/调度系统；B、可以在一个位置实时查看各子系统的电量、开关状态、事件信息等，可修改系统参数、运行方式、遥控开关，实现站用电源“四遥”功能；C、统一的信息共享平台，可以提高站用电源综合自动化应用水平，进行站用电源协调联动、状态检修等深层次开发应用。
2、站用电源更加安全可靠一次、二次设备均采用成熟可靠技术，其本身没有任何技术风险，通过一体设计可以有效避免站用电源的安全隐患。A、蓄电池一体化设计，避免了UPS蓄电池与通信电源蓄电池维护不精细、损坏不能及时发现的问题B、可以对站用电源故障进行综合分析，及时发潜在问题；C、可以实现对站用电源共性隐患进行统一处理，如：统一防雷配置、统一波形优化处理等。
3、提高站用电源管理水平一体化电源便于集中管理全站电源系统，提供站用电源的整体管理水平。由一组维护人员同时管理、维护全站电源，便于统一调配人力资源；将通信电源、UPS等纳入变电的巡检范围，便于对信息的进行综合分析，及时发现事故隐患。
4、降低TCO 由一家厂家提供所有电源的设计、生产、安装、服务，一揽子解决所有站用电源问题，可以减少采购、协调、沟通成本，产品全寿命周期的成本降低达30%以上四、具有良好的经济效益和社会效益1、经
济性分析(1)减少重复配置，降低一次性投资：取消通信蓄电池和UPS 蓄电池；取消充电模块前的交流自动切换回路；取消原直流系统对交流部分的数据采集（配电监控）等。(2)降低长期维护成本：由一组维护人员替换原来四组维护人员，可大大减少人力成本支出；可减少采购、协调管理等成本。2、技术节能性分析(1)对馈线智能控制，可减少电能浪费一体化电源实现了对每路馈线进行有条件控制，可对小室风机负荷设定根据温度自动启动，防止长转风机等不必要的电能浪费，同时也提高了设备使用寿命。目前，110KV及以下变电站基本实现了无人值班，结合遥视系统可不需人到现场就能实现设备巡视。而遥视系统需要照明系统配合完成，在人不需查看时，照明灯是可以不用开启的，因此防止长明灯等不必要的电能浪费就可节约电能。(2)使用有源逆变器将蓄电池放电电流回馈电网以一般110KV变电站为例：配置2V，300AH阀控式铅酸蓄电池104只。在核对蓄电池组容量试验中，放电电流为1C~2C，如果取1.5C=450A，放电试验时间按1H计算。则放电电流回馈电网可节电450A*220V*1H=99KWH。更重要的是使用有源逆变器将蓄电池放电电流回馈电网避免了放电负载发热燃烧等危险。(3)采用高频式电源变换器达到节能效果为了提高电能利用率，站用电源一体化系统扩大了一次电能经电量变换器优化功率因数后输出带载的比例，如：事故照明负荷经专用逆变输出，通信电源由DC/DC挂于直流母线实现，也可按用户要求提供大负荷电量变换器优化功率因数后输出带载，达到节能效果。3、技术环保性分析现行各类铅酸蓄电池
产品，通常在使用期限内，逐渐就会出现充电困难、容量降低、自放电严重而导致失效报废。上述问题的产生原因最终可归结为，因为极板和电解液之间的反复充放电而产生的“不可逆的硫化”现象，当这种现象积累到一定程度，便会导致蓄电池的极板被硫化物覆盖，失去活性而无法使用。目前，对于废旧电池的处理一般采取固化填埋的方式。该方式虽然能够有效防止污染扩散，但是电池所含的铅、汞等材料依然是个环保隐患。此外，为固化填埋而建设的工业固体废物处置场，其建设费用不菲。综上分析：对于铅酸蓄电池环保问题，减少其用量是最好的解决办法。取消通信与UPS蓄电池组对环保具有极其重要的贡献。
锦界北区晶登110KV升压 站工程 交直流一体化电源 技术规范书 陕西西北火电工程设计咨询有限公司 二○一五年九月
一、一般要求 1、交直流一体化电源系统（包括交流电源、直流电源、逆变电源、通信电源）宜由一家供应商提供，统一进行设计、生产、调试、服务。 2、交直流一体化电源系统宜整体使用各种功能模块进行配置，特别是所有进线、出线开关应使用智能开关模块：将开关、传感器、智能电路集成在一个可插拔式机箱模块内。直流绝缘监测功能分散到直流馈线模块内处理。要求模块外部没有二次接线，模块之间没有常规联络电缆，模块对外只有通信接线，以满足变电站上行下达信息传输的核心思想。 3、设置站用电源一体化监控模块，对全站站用电源进行统一管理。 4、取消UPS，使用逆变电源直接挂在变电站直流母线上运行。事故照明电源取自相关逆变电源输出。 5、取消通信蓄电池组配置及通信用充电设备，使用DC/DC模块直接挂在变电站直流母线上运行。 6、站用交流系统采用ATS开关并配置智能设备实现多运行方式自动投切。 7、单体蓄电池监测不宜有跨柜接线，对外只有通信接线，以满足变电站上行下达信息传输的核心思想。 8、操作用直流系统符合国家相关规定。 9、所有站用电源智能模块均采用直流作为装置电源。 二、遵从标准 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版本均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 2900.1-1993 电工术语基本术语 GB/T 2900.11-1988 蓄电池名词术语 GB/T 2900.17-1994 电工术语电气继电器 GB/T 2900.32-1992 电工术语电力半导体器件

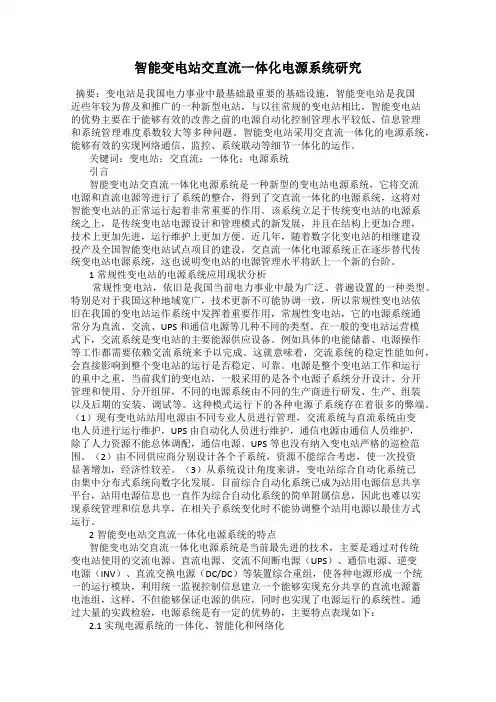

智能变电站交直流一体化电源系统的研究与应用 伴随着我国科技水平的发展，智能技术被广泛应用在各个领域中。交直流电源智能化运行是通过整合交、直流电源实现的，为供电用电的一体化提供了解决方案，能有效地提高运行的稳定安全性，从而提高了变电站电源管理能力。而交直流一体化电源系统具有集成度高、管理简便等优势，可集中监控和管理多套电源系统，提高了多套站用电源系统蓄电池组的共享性，随着交直流一体化电源系统方案的广泛应用，其所存在的问题急需从根本上进行解决（包括标准化程度不高、各品牌间的兼容性差等）。为确保变电站的可靠运行，提出全模块化电源系统方案，以期提高维护效率并降低维护成本，为提高交直流一体化电源系统的标准化程度提供参考。 标签：智能变电站;交直流一体化;电源系统;研究;应用 引言 变电站内部供电系统的稳定运行是供电可靠的前提。近年来，随着互联网与自动化技术的发展，数字化与智能化设备被大量的应用于变电站中，为提高电源管理的可靠性具有积极的意义。传统变电站电源系统由直流部分、交流部分、UPS、通信系统等构成。各个子系统的设计制造到现场的安装调试由不同的生产厂家对应负责，后期运行维护也由相应的专业人员负责检修。随着智能变电站系统的成熟发展，较多智能变电站在投运后逐步提出了交直流一体化电源设计。在智能变电站设计运行中，将传统变电站各个子系统实现统一化设计、统一化安装配置、统一化监测控制。采用直流变换器直接接入直流母线代替了通信蓄电池组，应用智能终端，合并单元等装置，采用庞大的交换机组。因此，改变传统变电站的不足，使智能变电站的电源更加可靠、合理。此外，技术更加先进，减少人力资源投入，实现自动化设计具有现代化的意义。 1智能变电站交直流一体化电源系统现状 常规变电站中分散设计电源系统逐渐被淘汰，新诞生的智能变电站交直流一体化电源系统得到了广泛应用，很大程度上方便了变电站的使用与管理。现下，有关智能变电站交直流一体化电源系统的研究包含： （1）如何可靠且稳定的将智能站交流电源启动切换实现的问题; （2）电力专用逆变电源产生能够影响负载设备的一些干扰，如被电气隔离的电源直流、交流输出与输入或动态瞬变、杂讯干扰等。同时，旁路控制逻辑维修中，任意运行状态下的不间断电源得以在维修旁路开关闭合下而连续供电且不会遭受影响的问题; （3）交直流变换电源模块、高频开关电源自主稳流、均流及稳压方面，同时整机效率、电网冲击、浪涌彻底消除及抗干扰能力，开机软启动问题等;
关于变电站交直流一体化电源解决方案的 探讨 背景及现状 1、背景 电力系统中变电站内的操作电源是保证变电站控制、信号、保护、自动装置可靠运行的保障，变目前隆化分公司变电站一般配置三套各自独立的操作电源系统，即直流操作电源、通信电源、交流不间断电源（UPS），每套电源系统单独配置蓄电池组和监控管理系统。为控制、信号、保护、自动装置以及操作机构等供电的直流电源系统，通常称为直流操作电源。为微机、载波、消防等设备供电的交流电源系统，通常称为交流操作电源；为交换机、光端机、远动等通信设备供电的直流电源系统，则称为通讯电源。 2、现状 1、2、1直流操作电源 直流操作电源室站用交流电源正常和事故状态下都能保持可靠供电给变电站内所有控制、保护、自动装置等控制负荷和各类直流电动机、断路器合闸机构等动力负荷的电源。直流操作电源系统电源一般选择220V或110V,采用不接地方式。隆化分公司现有35千伏变电站均装设1组蓄电池及1套充电装置，采用单母线接线。 1、2.2通信电源 通信电源提供给变电站载波机、光端机等通信设备及保护复用设备电源。系统电压为48V，采用正接地方式。 1、2.3交流不间断电源 交流不间断电源在变电站中UPS主要是给不允许短时停电的计算机监控设备供
电，可靠性及稳定性较高，一般均采用一主一备串联运行方式，即正常时由主机供电，主机故障时，从机自动投入。UPS正常由交流电源供电，当交流电源消失或整流器、逆变器等元件故障，则由自带的蓄电池向逆变器供电。 隆化分公司现有变电站16座，各变电站内均配有UPS电源，由于其内置的蓄电池组容量小且没有专业的维护措施，因此造成蓄电池容量不足或损坏而无法满足自动化的要求。 1、2.4独立操作电源存在的问题 无法综合优化资源，各自独立的操作电源系统重复配置蓄电池组，使一次投资增加。 分散布置的设备增加了日常运行维护工作。 各操作电源系统的由于不同的厂家使安装、服务等协调困难。 分公司各操作电源维护班组无法统一管理。 智能一体化电源系统解决方案 2、1系统综述 基于以上各独立操作电源的现状及存在的问题，我们与有关厂家咨询提出智能一体化电源系统的解决方案，优化系统资源。智能一体化电源系统采用分层分布结构，各功能测控模块采用一体化设计、一体化配置，各功能测控模块运行状况和信息数据采用（IEC61850）标准建模并接入信息一体化平台。实行智能一体化电源各子单元分散测控和几种管理，实现对智能一体化电源系统运行状态信息的实时监测。 智能一体化电源系统应能够为全站交直流设备提供安全、可靠的工作电源，包括：380V/220V交流电源、DC220V或DC110V直流电源和DC48V通信用直
1 引言 站用电源是变电站安全运行的基础，随着变电站综自化程度的越来越高以及大量无人值班站投运，相应提高站用电源整体的运行管理水平具有非常重要意义。笔者认为，站用电源始终需要立足于系统技术来研究和发展，根据实际问题、发展现状提出发展思路。现有站用电源在资源整合、自动化水平、管理模式等方面都还存在很大的优化空间，结构紧凑、经济可靠的变电站交直流一体化电源模式具有广阔的应用前景。 2 传统站用电源现状分析 传统变电站站用电源分为交流系统、直流系统、UPS 、通信电源系统等，各子系统采用分散设计，独立组屏，设备由不同的供应商生产、安装、调试，供电系统也分配不同的专业人员进行管理。这种模式存在的主要问题： （1）、站用电源自动化程度不高。由不同供应商提供的各子系统通信规约一般不兼容，难以实现网络化管理，系统缺乏综合的分析平台，制约了管理的提升。 （2）、经济性较差。站用电源资源不能综合考虑，使一次投资显著增加。 （3）、安装、服务协调较难。各个供应商由于利益的差异使安装、服务协调困难，远不如站用交直流电源一体化的“交钥匙工程”模式顺畅。 （4）、运行维护不方便。站用电源分配不同专业人员进行管理：交流系统与直流系统由变电人员进行运行维护，UPS由自动化人员进行维护，通信电源由通信人员维护，人力资源不能总体调配，通信电源、UPS等也没有纳入变电严格的巡检范围，可靠性得不到保障。 3 变电站交直流一体化电源的解决方案 变电站站用交直流一体化电源系统是使用系统技术，针对变电站站用交流、直流、逆变、通信电源整体，根据实际问题、发展现状提出解决方案的站用电源系统。 目前有关生产研发厂家已提出三代产品，分别是： （1）、智能型站用电源交直流一体化系统 主要实现：
电力交直流一体化电源解决方案 关于变电站交直流一体化电源解决方案的 探讨 背景及现状 1、背景 电力系统中变电站内的操作电源是保证变电站控制、信号、保护、自动装置可靠运行的保障～变目前隆化分公司变电站一般配置三套各自独立的操作电源系统～即直流操作电源、通信电源、交流不间断电源,UPS,～每套电源系统单独配置蓄电池组和监控管理系统。为控制、信号、保护、自动装置以及操作机构等供电的直流电源系统～通常称为直流操作电源。为微机、载波、消防等设备供电的交流电源系统～通常称为交流操作电源,为交换机、光端机、远动等通信设备供电的直流电源系统～则称为通讯电源。 2、现状 1、2、1直流操作电源 直流操作电源室站用交流电源正常和事故状态下都能保持可靠供电给变电站内所有控制、保护、自动装置等控制负荷和各类直流电动机、断路器合闸机构等动力负荷的电源。直流操作电源系统电源一般选择220V或110V,采用不接地方式。隆化分公司现有35千伏变电站均装设1组蓄电池及1套充电装置～采用单母线接线。 1、2.2通信电源 通信电源提供给变电站载波机、光端机等通信设备及保护复用设备电源。系统电压为48V～采用正接地方式。 1、2.3交流不间断电源
交流不间断电源在变电站中UPS主要是给不允许短时停电的计算机监控设备供电～可靠性及稳定性较高～一般均采用一主一备串联运行方式～即正常时由主机供电～主机故障时～从机自动投入。UPS正常由交流电源供电～当交流电源消失或整流器、逆变器等元件故障～则由自带的蓄电池向逆变器供电。 隆化分公司现有变电站16座～各变电站内均配有UPS电源～由于其内置的蓄电池组容量小且没有专业的维护措施～因此造成蓄电池容量不足或损坏而无法满足自动化的要求。 1、2.4独立操作电源存在的问题 无法综合优化资源～各自独立的操作电源系统重复配置蓄电池组～使一次投资增加。 分散布置的设备增加了日常运行维护工作。 各操作电源系统的由于不同的厂家使安装、服务等协调困难。分公司各操作电源维护班组无法统一管理。 智能一体化电源系统解决方案 2、1系统综述 基于以上各独立操作电源的现状及存在的问题～我们与有关厂家咨询提出智能一体化电源系统的解决方案～优化系统资源。智能一体化电源系统采用分层分布结构～各功能测控模块采用一体化设计、一体化配置～各功能测控模块运行状况和信息数据采用,IEC61850,标准建模并接入信息一体化平台。实行智能一体化电源各子单元分散测控和几种管理～实现对智能一体化电源系统运行状态信息的实时监测。 智能一体化电源系统应能够为全站交直流设备提供安全、可靠的工作电源～包括:380V/220V交流电源、DC220V或DC110V直流电源和DC48V通信用直流电源及电力用逆变电源。直流电源、电力用交流,UPS,和电力用逆变电源,INV,、通信用直流
智能电网站用交直流一体化电源系统简介 近年来，高中压开关电器、综自系统在电力系统受到高度重视，变电站综合技术与智能化水平得到了极大的提升。然而，针对站用电源的技术研究与产品创新却相对滞后，传统站用电源设计方案已难以适应新型变电站的发展需要。 本文针对传统站用电源分散设计存在的问题，阐述了站用交直流一体化电源系统的设计方案及其技术特点，并对其所产生的经济效益与社会效益等方面进行了综合分析。 1、传统站用电源分散设计存在的问题 一直以来，变电站站用电源分为交流电源系统、直流电源系统、UPS不间断电源系统、通信电源系统等，各子系统采用分散设计，独立组屏，设备由不同的供应商生产、安装、调试，供电系统也分配不同的专业人员进行管理。站用电源的分散设计与管理，存在着诸多问题： 1)站用电源难以实现系统管理 由不同供应商提供的交流系统与直流系统通信规约一般不兼容，难以实现网络化系统管理，自动化程度低。由于没有统一的监控设备对整个站用电源进行管理，不能实现系统数据共享，无法进行站用电源协调联动、状态检修等深层次开发应用。 2)可靠性受到影响 由于站用电源信息不能网络共享，针对故障或告警信息不具备进行综合分析的基础平台，不同专业的巡检人员分别管理各个电源子系统，难以进行系统分析判断、及时发现事故隐患。 对于涉及需站用电源各子系统协调才能解决的问题难以统一处理。如：防雷配置，避雷器参数选择，安装位置只有将整个站用电源交直流系统统一考虑才能解决；由于充电模块均流对于直流母线上纹波较敏感，需要对母线所接负荷，如逆变电源等反灌电流进行统一治理等。 3)经济性较差
由不同供应商分别设计各个子系统，资源不能综合考虑，造成配置重复，一次性投资显著增加。如：直流电源，UPS不间断电源、通讯电源分别配置独立的蓄电池，浪费用严重；交流系统配置电源自动切换设备，充电模块前又重复配置，既浪费又使设备之间难于协调运行。 4)长期维护不方便，增加成本 各个供应商由于利益差异使安装、服务协调困难，站用电源一旦出现故障需向多个厂家进行沟通协调，造成沟通困难与效率低下。 现有变电站站用电源分配不同专业人员进行管理：交流系统与直流系统由变电人员进行运行维护，UPS由自动化人员进行维护，通信电源由通信人员维护。人力资源不能总体调配，通信电源、UPS等也没有纳入变电严格的巡检范围，可靠性得不到保障。 2、交直一体化电源系统设计方案及特点 通过分析与研究传统站用电源分散设计存在的问题，针对性提出了站用交直流一体化的设计思路，以实现：第一、建立站用电源统一网络智能平台；第二、消除站用电源隐患；第三、提高站用电源管理水平；第四、进行深层次开发，提高站用电源安全与智能化水平。 1)交直流一体电源系统的定义 站用交直流一体化电源系统是指：将站用交流电源系统、直流电源系统、逆变电源系统、通信电源系统统一设计、监控、生产、调试、服务，通过网络通信、设计优化、系统联动方法，实现站用电源安全化、网络智能化设计，实现站用电源交钥匙工程，实现效益最大化目标。 智能站用电源交直流一体化系统包括：智能交流电源子系统、智能直流电源子系统、智能逆变电源子系统、智能通信电源子系统、一体化监控子系统。 2)主要技术特征 站用交直流一体化电源系并不是对交流、直流电源系统的简单混装，其主要技术特征表现在： (1)网络智能化设计：通过一体化监控器对站用交流电源、直流电源、逆变 电源、通信电源进行统一监控，建立统一的信息共享平台，实现网络智 能化。支持61850通讯规约。
电力交直流一体化电源系列产品简介 电力交直流智能一体化电源系统是将交流电源、直流电源、电力UPS、通信用直流变换电源(DC／DC)及事故照明等装置组合为一体，共享直流电源的蓄电池组，并统一监控的成套设备，智能一体化电源系统采用智能模块化设计,由统一的微机监控系统监控：直流电源、电力UPS电源、交流电源、通信电源及事故照明的各种模拟信号和开关信号，由总监控单元统一状态显示和故障处理，并可根据蓄电池组的实际运行情况进行均充、浮充自动转换，完全实现电池智能管理。 系统采用分散控制系统，模块化结构，组屏简单，配置灵活，统一化管理，冗余备份方式，极大地提高了系统的可靠性。 一、其具有高可靠性、高智能化的特点如下： 1、实现电力电源网络化、智能化，一体化程度更高 实现在一个平台上对整个电力电源的UPS、直流系统、交流电源、应急照明系统、通信、有源逆变进行监控，解决由不同供应商提供的各独立电源通信规约兼容等问题，提高系统网络化、智能化程度。 A、各子系统智能设备通过通信网络接入一体化监控器，一体化监控器1个通信口、一种规约接入综自/调度系统； B、可以在一个位置实时查看各子系统的电量、开关状态、事件信息等，可修改系统参数、运行方式、遥控开关，实现电力电源“四遥”功能； C、统一的信息共享平台，可以提高电力电源综合自动化应用水平，进行电力电源协调
联动、状态检修等深层次开发应用。 2、电力电源更加安全可靠 一次、二次设备均采用成熟可靠技术，其本身没有任何技术风险，通过一体设计可以有效避免电力电源的安全隐患。 A、蓄电池一体化设计，避免了UPS蓄电池与通信电源蓄电池维护不精细、损坏不能及时发现的问题； B、可以对电力电源故障进行综合分析，及时发潜在问题； C、可以实现对电力电源共性隐患进行统一处理，如：统一防雷配置、统一波形优化处理等。 3、提高电力电源管理水平 一体化电源便于集中管理全站电源系统，提供电力电源的整体管理水平。由一组维护人员同时管理、维护全站电源，便于统一调配人力资源；将交流电源、通信电源、UPS、应急照明等纳入变电的巡检范围，便于对信息的进行综合分析，及时发现事故隐患，利于维护、事故分析，降低设备维护运行成本。 二、交直流一体化电源组成： 1、交流系统 用于发电厂、变电站、厂矿企业中作为交流50Hz，额定电压380V及以下的低压配电系统中动力、配电、照明之用。 1)闭锁功能 采用自动转换开关ATS，带机械电气双闭锁功能，同时一体化电源智能控制模块还带有电气闭锁，确保任何情况下，两路电源不至于碰撞。 2)正常运行方式 方式1：＃1进线电源为主供电源，#2进线电源为热备用电源。 方式2：＃2进线电源为主供电源，#1进线电源为热备用电源。 3)安全自投功能 保证主供电源无电压，且热备用电源电压正常时才能投入热备用电源。 自动投入装置应延时动作（延时时间可整定，整定范围：0～30秒），并且自动作一次。当交流工作母线故障时或手动断开工作电源时自动投入装置均不应动作。主供电源恢复供电后，应发预告信号。自动投入装置动作后应发预告信号。 4)自恢复功能
浅析变电站交直流一体化电源的应用与发展 发表时间：2017-06-13T14:22:55.687Z 来源：《电力设备》2017年第6期作者：夏志兵 [导读] 本文介绍了交直流一体化电源的系统构成，及在智能变电站中的应用情况，论述了常规变电站中电源系统存在的问题，总结了一体化电源设计存在的优势。 （国网天津市电力公司东丽供电分公司天津 300300） 摘要：近年来，随着电力行业的快速发展，变电站逐渐朝着智能化的方向发展。本文介绍了交直流一体化电源的系统构成，及在智能变电站中的应用情况，论述了常规变电站中电源系统存在的问题，总结了一体化电源设计存在的优势，并对其在新建变电站及改造变电站中的推广应用做出了展望。 关键词：变电站；交直流；一体化电源；应用；发展 前言 变电站低压交直流系统为全站提供生产生活、倒闸操作、保护装置运行、通信等装置的工作电源，此外还给事故状态下的照明系统提供工作电源，是变电站安全稳定运行的重要保障。为了保证变电站正常运行所需的交流、直流电源，不同电压等级的变电站通常采用不同的系统设计，以满足供电可靠性和保护装置运行的要求。500kV变电站和重要的220kV变电站通常采取双路交流电源，三组蓄电池三充电机的配置，提高设备的冗余度，保证交直流系统的可靠性。常规220kV与110kV变电一般采取变压器低压侧两路交流电源，两组蓄电池双充电机配置，交直流系统采用自动互投方式或者分段开关运行方式，能够满足大部分变电站要求。早期35kV变电站交直流系统接线方式常为双电源，交直流均为Ⅰ段，比较简单、灵活，满足不同的现场需求。 1变电站常见的交直流系统 由于变电站现场运行条件复杂多样，不同厂家有不同设计思路，且变电站经过扩建、技改等工程之后，常常形成了特殊的接线方式。这些方式有别于典型的交直流系统，需要特别给予注意，以保证运行维护以及日常倒闸操作的正确、安全。 1.1一种直流系统接线方式分析 变电站直流系统取自两段交流母线的两路馈线，由两组或三组充电机整流至两段直流母线。正常运行时，充电机输出开关或者把手打至“充电机至母线”，充电机的“充电机至蓄电池”开关断开，蓄电池开关“蓄电池至母线”合上，保持浮充电状态，直流系统分段开关在分位。 1.2 110kV与35kV变电站低压交直流系统接线方式 110kV与35kV系统接线方式灵活，供电区域较小，检修停电操作方便，因此35kV变电站交直流系统配置较为简化，通常为两路交流进线经自动投切装置（ATS）出一段交流母线，典型设计双电源一段交流母线接线方式。正常运行时由一组进线工作即可保证全站交直流用电。两路进线通常选自变电站低压两段母线站用变，也可一路选自站用电，一路选自外接临时电源。一些变电站为了简化充放电操作，单独设置了充电机至蓄电池充电开关或者把手，这样即使在蓄电池进行充电实验时，依然可以保证该段蓄电池所接母线可以带部分负荷，减轻另外一条直流母线的供电压力，也使蓄电池可以直接用充电机进行浮充电。为避免由于元件及线路参数原因形成直流环路，在蓄电池至母线的接线上串接了二极管，使蓄电池可以向母线供电，而母线却不能向蓄电池浮充电。 1.3常见35kV变电站站用电接线方式 早期35kV变电站通常只有一段380V交流母线即可保证全站的正常供电。对于10kV母线分段的35kV变电站，允许每段母线分别接一台站变，分列运行带全站站用负荷。但是由于早期35kV变电站所带负荷通常采用了10kV环网，局部35kV变电站的停电并不影响电力供应，因此存在着全站停电并且失去站用电的情况。为解决上述问题，在最新的直流系统设计中，低压交流侧均为双电源供电模式，直流系统采取辐射状供电方式，不允许环网供电，很好的提高了供电可靠性，确保站用交直流系统稳定运行。 随着智能变电站的普及，站用电交直流系统由过去的分块组成发展为交直流一体化系统，将380V低压交流电源、220V直流电源、48V 通信电源、UPS电源及事故照明电源集成一体，减少了设备，增加了监测技术，能够实时报出运行故障，并与后台机进行通信，发故障告警信号。交直流一体化系统通过直流馈线柜出线直接直流变换，不需要48V蓄电池故障情况下供电，大大减少了运维人员的维护量和操作量，保证了供电的可靠性。 交直流一体化电源系统具有以下特点：(1)有灵活的运行方式，可以适应不同现场需求，尤其是满足无人值班运行要求；(2)监视、测控功能完善，装置监测开关位置、ATS位置等遥信量，及进线电压、母线电压与电流、频率、有功功率、无功功率、有功电度、无功电度、功率因数等遥测量，并上传后台管理机；(3)配置零序、过流和电压保护，在发生故障时能自动判断闭锁ATS动作，避免故障扩大。交直流一体化电源系统核心部件为它的智能控制单元，控制单元配置了显示屏，集成了开关控制、模块监视和信息采集功能，巡视过程中必须加以巡视，及时发现控制单元故障，避免装置误动作或者拒动。 2一体化电源的优点 (1)交流一体化电源系统中，将“UPS蓄电池+操作蓄电池组+通信蓄电池组”合并为一体进行配置，减少了蓄电池组配置组数，相关蓄电池室可以取消，简化了基建设计，同时解决了UPS电池和通信电池组的日常维护和管理问题。(2)交流一体化电源系统采用模块化设计，解决了站用电源施工二次线多、跨屏二次电缆多问题，开关智能模块化，可监测开关位置、事故跳闸告警、负荷电流、泄露电流等，电源监测不在有盲点。(3)交直流一体化电源系统建立了统一站用电源管理平台，解决了站用电源信息共享问题，采用IEC61850实现与变电站自动化系统的接口。 3绝缘监测装置 3.1直流系统接地故障的原因 (1)由于施工工艺不完善，没有对直流电路的二次电缆落线进行必要的绝缘处理，使得带电部位接触柜体而接地。(2)没有对设备进行必要的防潮处理，例如降雨期间设备端子箱及机构箱受潮甚至积水，使得辅助接点受潮降低了二次回路的绝缘能力，引发接地。(3)设备的某些部分操作频繁，致使直流二次电缆的绝缘部分出现损坏，这样一来，直流电源能够与金属设备接触而造成接地。(4)随着时间的推移，直流设备的使用年限增加，其绝缘逐渐老化，带来接地风险。 3.2绝缘监测技术 首先，用于测量直流绝缘电阻这一缓变参数的时间短，在具体的测量当中，假定绝缘电阻值不变。此时，在确保继电器闭合的情况
交直流一体化电源主要技术特征 站用交直流一体化电源系并不是对交流、直流电源系统的简单混装，其主要技术特征表现在：(1) 网络智能化设计：通过一体化监控器对站用交流电源、直流电源、逆变电源、通信电源进行统一监控，建立统一的信息共享平台，实现网络智能化。(2) 设计优化：A、取消充电模块前的交流自动切换回路；B、取消原直流系统对交流部分的数据采集（配电监控）；C、统一进行波形优化处理，针对逆变电源反灌电流影响充电模块均流进行抑制等；D、统一进行防雷配置； (3) 对交流电源部份进行安全、智能化设计：A、进线采用ATS自动转化开关、实现电气与机械双闭锁；B、馈线采用固定插拔式安装、无打孔母线技术；C、集中进行监控，实现“四遥”功能等。 (4) 优化蓄电池配置：A、可取消UPS，使用逆变器直接挂于直流母线代替；B、取消通信蓄电池组及充电设备，使用DC/DC变换器直接挂于直流母线代替。 (5)系统联动：根据交流进线运行方式，自动调整直流运行，达到最佳方式运行。 (6)二次配电管理：对二次配电进行统一管理，如照明、风机、空调、水泵、门禁等站用非主控设备进行统一智能化管理。 (7) 建立专家智能管理系统：固定数据库+实时数据库+专家智能管理。(8)深层次开发：一体化信息共享平台，为站用电源的深层开发提供了可能，可根据客户的需求进行开发。 三、交直流一体化电源优势特点：
1、实现站用电源网络化、智能化，一体化程度更高实现在一个平台上对整个电站电源的交与直流系统、逆变电源系统、通信进行监控，解决由不同供应商提供的各独立电源通信规约兼容等问题，提高系统网络化、智能化程度。A、各子系统智能设备通过通信网络接入一体化监控器，一体化监控器1个通信口、一种规约接入综自/调度系统；B、可以在一个位置实时查看各子系统的电量、开关状态、事件信息等，可修改系统参数、运行方式、遥控开关，实现站用电源“四遥”功能；C、统一的信息共享平台，可以提高站用电源综合自动化应用水平，进行站用电源协调联动、状态检修等深层次开发应用。 2、站用电源更加安全可靠一次、二次设备均采用成熟可靠技术，其本身没有任何技术风险，通过一体设计可以有效避免站用电源的安全隐患。A、蓄电池一体化设计，避免了UPS蓄电池与通信电源蓄电池维护不精细、损坏不能及时发现的问题B、可以对站用电源故障进行综合分析，及时发潜在问题；C、可以实现对站用电源共性隐患进行统一处理，如：统一防雷配置、统一波形优化处理等。 3、提高站用电源管理水平一体化电源便于集中管理全站电源系统，提供站用电源的整体管理水平。由一组维护人员同时管理、维护全站电源，便于统一调配人力资源；将通信电源、UPS等纳入变电的巡检范围，便于对信息的进行综合分析，及时发现事故隐患。 4、降低TCO 由一家厂家提供所有电源的设计、生产、安装、服务，一揽子解决所有站用电源问题，可以减少采购、协调、沟通成本，产品全寿命周期的成本降低达30%以上四、具有良好的经济效益和社会效益1、经
GQH-T交直流一体化电源系统 产品简介：GQH-T交直流一体化电源系统是泰昂能源推出的将交流电源（AC）、直流操作电源（DC）、电力专用交流不间断电源（UPS）和电力专用逆变电源（INV）、通信用直流变换电源（DC-DC）等变电站站用电源一体化设计、一体化配置、一体化监控的电源系统。 系统概述： GQH-T交直流一体化电源系统是泰昂能源推出的将交流电源（AC）、直流操作电源（DC）、电力专用交流不间断电源（UPS）和电力专用逆变电源（INV）、通信用直流变换电源（DC-DC）等变电站站用电源一体化设计、一体化配置、一体化监控的电源系统。 该系统对站用电源进行全面整合：将站用交流电源系统、直流电源系统、逆变电源系统、通信电源系统统一设计、监控、生产、调试、服务；通过一体化监控模块将站用电源各子系统通信网络化，实现站用电源信息共享，建立数字化电源软件平台；通过将站用电源所有开关智能模块化，集中功能分散化，实现模块外无二次接线，无跨屏二次电缆，建立数字化电源硬件平台；一体化监控模块通过以太网接口、IEC61850规约与上位机系统通信，使站用电源系统成为开放式系统。 适用范围： A、数字化变电站/绿色变电站/智能化变电站/程序化变电站； B、6kV~1000 kV各种电压等级常规变电站。 应用价值1、实现电源网络化、智能化，一体化程度更高实现在一个平台上对整个电站电源的交与直流系统、逆变电源系统、通信进行监控，解决由不同供应商提供的各独立电源通信规约兼容等问题，提高系统网络化、智能化程度。 A、各子系统智能设备通过通信网络接入一体化监控器，一体化监控器1个通信口、一种规
约接入综自/调度系统； B、可以在一个位置实时查看各子系统的电量、开关状态、事件信息等，可修改系统参数、运行方式、遥控开关，实现站用电源“四遥”功能； C、统一的信息共享平台，可以提高电源综合自动化应用水平，进行电源协调联动、状态检修等深层次开发应用。 2、电源更加安全可靠一次、二次设备均采用成熟可靠技术，其本身没有任何技术风险，通过一体设计可以有效避免电源的安全隐患。 A、蓄电池一体化设计，避免了UPS蓄电池与通信电源蓄电池维护不精细、损坏不能及时发现的问题 B、可以对电源故障进行综合分析，及时发潜在问题； C、可以实现对电源共性隐患进行统一处理，如：统一防雷配置、统一波形优化处理等。 3、提高电源管理水平一体化电源便于集中管理全站电源系统，提供电源的整体管理水平。由一组维护人员同时管理、维护全站电源，便于统一调配人力资源；将通信电源、UPS等纳入变电的巡检范围，便于对信息的进行综合分析，及时发现事故隐患。 4、降低TCO 由一家厂家提供所有电源的设计、生产、安装、服务，一揽子解决所有站用电源问题，可以减少采购、协调、沟通成本，产品全寿命周期的成本降低达30%以上 产品特点：交直流一体化电源系并不是对交流、直流电源系统的简单混装，其主要技术特征表现在： (1) 网络智能化设计：通过一体化监控器对交流电源、直流电源、逆变电源、通信电源进行统一监控，建立统一的信息共享平台，实现网络智能化。 (2) 设计优化：A、取消充电模块前的交流自动切换回路；B、取消原直流系统对交流部分的数据采集（配电监控）；C、统一进行波形优化处理，针对逆变电源反灌电流影响充电模
智能变电站交直流一体化电源系统分析 发表时间：2017-09-06T10:15:36.557Z 来源：《电力设备》2017年第14期作者：付玉松 [导读] 摘要：智能变电站一体化电源系统，是借鉴电力用直流、交流一体化不间断电源系统核心思想，针对智能变电站的特点而开发的一体化电源产品解决方案。 （国网山东省电力公司菏泽供电公司山东菏泽 274000） 摘要：智能变电站一体化电源系统，是借鉴电力用直流、交流一体化不间断电源系统核心思想，针对智能变电站的特点而开发的一体化电源产品解决方案。现有站用电源系统在资源整合、自动化水平、运行管理模式等方面都还存在着很大的优化提升空间；而交直流一体化电源系统以其结构紧凑、智能经济等优势具有广范的应用与蓬勃发展前景。 关键词：变电站；交直流；一体化；电源系统 前言 一般来说，智能化的变电站系统会有自己的提点，比如在信息的共享方面或是在智能化的控制方面等，这种特点具有紧凑性、集成化的特质，也是智能变电站的主要表现形式之一。我国的智能变电站系统具有标准的规格，基本可以实现通讯和网络的共享，实现数字化的处理。研究发展，我国在智能通讯方面有着先天的优势，容易形成集成性的方案，促进智能一体化在我国的应用，使得各种智能化变电站产品实现高速的运作。 1、智能变电站交直流一体化电源系统的现状 随着常规变电站所使用的分散设计电源系统的淘汰，智能站交直流一体化电源系统逐渐兴盛起来，随着交直流一体化电源系统的诞生，这也给变电站的管理和使用带来了方便。目前，智能站交直流一体化电源系统的研究有，智能站交流电源如何可靠稳定地实现自动切换的问题高频开关电源、交直流变换电源模块的自主均流、稳流、稳压方面，以及整机效率、彻底消除电网的冲击、浪涌、抗干扰能力方面，还有开机软启动问题，电力专用的逆变电源产生的一些干扰会对负载设备有不良影响，如电源的直流输入、交流输入和输出被电气隔离、动态瞬变、陷落及杂讯干扰等。同时，对维修旁路控制逻辑，实现不间断电源在任意运行状态时闭合维修旁路开关而不影响连续供电的问题。交直流一体化的操作使用还不能完全满足无人化的运行要求，它的可靠性有待于提高，如设备的绝缘故障、机构失灵、拒动或误动、漏油、漏气等严重影响安全运行的问题。 2、智能变电站交直流一体化电源系统的特点 智能变电站交直流一体化电源系统，就是将传统变电站所使用的交流电源、直流电源、交流不间断电源（UPS）、通信电源、逆变电源（INV）、直流交换电源（DC/DC）等装置组成在一起，通过统一监视控制信息而共享直流电源的蓄电池组。该电源系统的优势和特点主要通过与传统变电站电源的特点相比较来表现，实现电源系统的一体化、智能化和网络化。与常规变电站相比，交直流电源一体化设计是智能变电站的一项重大突破，它的一体化设计不但外观上设计一致，而且在整个电源系统的设计安装上又进一步优化，如组屏数量的降低，这不仅使整个电源系统更加紧凑，节约了占地空间，而且整体外貌也更加美观，使得电源系统的流程也相应简单化，这便为后期的维护使用提供了很大的便利，而且这也压缩了工期以及供货时间。同时，电源系统的一体化也实现了在一个平台上对整个变电站电源的各种电源子系统进行监控和分析，解决了由不同供应商供应的各自单独的电源通信兼容的问题，提高了系统网络化、智能化的程度。该系统采用电子设备和信息相结合的方式分多个子系统构成，各系统间相互连接并受总监控系统的控制，从而实现各种智能电源系统内部网络化的自动化控制，这样对于各个子系统的运行状态和参数等就能快速的调整和控制，对于一些电源检测盲点也能及时检测和控制，避免事故的发生。与常规变电站相比，交直流一体化电源系统采用了全模块设计，使得其绝缘防护功能提高，因而，不用停电就可以对一般电力故障模块进行实时更换。同时，该系统没有外引二次接线和跨屏二次电缆，因而模块之间参数一样就能互换，且单个开关或模块可独立检修或更换。这使得设备的检修更加方便，从而使整个电源系统更加安全可靠，对于一次二次设备均采用成熟可靠技术，其本身没有任何技术风险，通过一体设计可以有效避免站用电源的安全隐患。此外，交直流一体化电源系统比起常规变电站更加经济合理。因为该系统的整体结构优化了作业流程和人力资源调配，这也减少了设备的重复配置，并降低了设备投资成本和运行维护成本。而对各电源子系统实现智能控制和高效管理，大大提高了工作效率，同时由于该系统集直流和交流于一体，减少了蓄电池的使用量并降低了对环境的污染，使得社会效益也有所提高，潜在的经济效益显著。 3、智能变电站交直流一体化电源系统的可行性分析 站用交直流一体化电源系统，它的优势和特点主要通过与传统站用电源的对比中得以呈现。它的特点主要表现在资源优化，分配合理交流不间断电源、通信电源都取消了各自所配备的蓄电池组，并与直流电源共用同一组蓄电池，减少了组屏屏柜的数量，降低了蓄电池前期投入和后期维护的费用，大大节约了变电站内占地空间和设备投入成本。站用电源采用一体化设计方案，可以对各个子电源系统实现实时在线监控和统一管理，减少了系统作业流程，优化了人力资源的调配。高度集成的一体化监控平台可以对用电系统的运行状态进行实时监测，并通过通信传至后台。后台值班人员可通过实时和历史数据的对比分析，对站内系统运行情况作性能分析，以确保站用电源系统安全可靠运行。由同一个设备成套厂家设计、生产一整套站用电源，现场安装、调试过程中消除了原本需与其他厂家协调沟通的环节，提高的设备开通运行效率。后期设备运行如有出现故障，都有该厂家提供技术支持和售后维护，责任明确，服务方便。 3.1交直流一体化电源系统的整体设计安全性更高 对于常规变电站，一般在出现故障时会导致整体装置的运行问题，甚至可能导致事故的发生，而该系统在这一问题上进行了很好的调整与改进，能够有效的避免事故的产生。该系统将常规变电站中的线路模式予以调整，将直流和交流完全分开的进行隔离和布控，减少由于电流冲撞而引起的多种事故发生。因而，交直流一体化电源系统这种完全采用直流控制电源装置的模式，使整个系统的安全系数大大增加。电源系统的控制管理更为科学，由于整个电源系统实现了在一个平台上对整个变电站电源的各种电源子系统进行监控和分析，而相关的监控设备和系统设置都采用双重化的模式予以配置，因而在故障出现时就能够有效的发现问题，并且在一部分装置出现故障时不影响整体装置的继续运行。 4、结语 智能变电站交直流一体化电源系统是将交流电源和直流电源等一些电源系统的进行整合，实现交直流电源一体化，这样不仅可以提高电源系统的安全性能和网络的智能化，还能很好地解决常规变电站电源中存在的一些问题，同时也提高了变电站的管理水平，灵活性和安

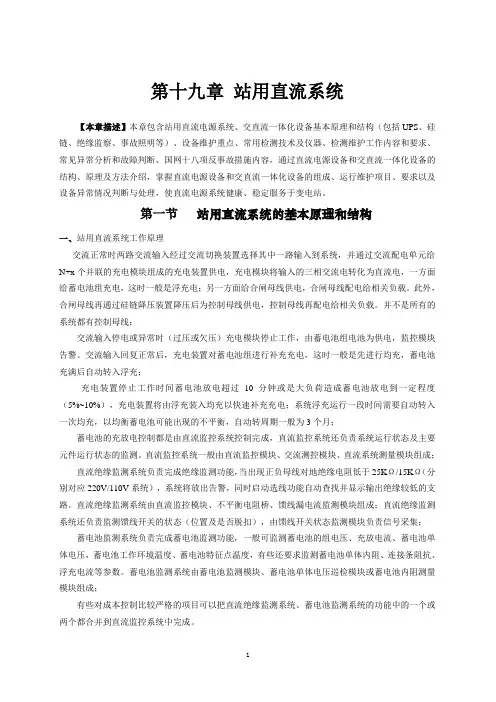

核心提示：中华人民共和国电力行业标准《电力用直流和交流一体化不间断电源设备》DL/ T 1074 —2007第3.1项定义：一体化电源设备integrated power supply equipm ent将直流电源、电力用交流不间断电源（UPS）和电力用逆变电源（INV）、通信用直流变换电源（DC/DC）等装置组合为一体，共享直流电源的蓄电池组，并统一监控的成套设备。该组合方式是以直流电源为核心，直流电源与上述任意一种电源及一种以上电源所构成的组合体，均称为一体化电源设备。文章就一体化电源做简单分析。 1 概述 一体化电源系统是替代传统分立电源（操作电源、通信电源、UPS电源、低压配电屏、事故照明屏）才出现的，主要应用在发电、配电、用电等领域，为所有电力自动化系统、通讯系统、远方执行系统、高压断路器分合闸、继电保护、自动装置、信号装置等提供交/直流不间断电源。与传统的分立电源不同，一体化电源不但直接为变电站设备综合提供各类电源，而且，由于集中监控的启用，大大提升了设备的互操作性。 2 系统结构 智能一体化电源系统是为全站交直流设备提供可靠的工作电源，所以其输出包括380V /220V交流电源、220V/110V直流电源、48V通信用直流电源。智能一体化电源系统包括了ATS、充电单元、逆变电源、通信电源、蓄电池组及各类监控管理模块。其中通信电源不单独设置48V蓄电池及充电装置，而是使用DC/DC电源模块直接挂接于直流母线。同样地，逆变电源也是挂接于直流母线，为重要交流负荷（如计算机监控设备、事故照明等）供电。 智能一体化电源系统典型应用如图1所示。
智能一体化电源系统的监控系统架构，共分为站控层、间隔层和过程层三层扁平并联式架构（见图2）。 3 系统功能 系统最重要的功能就是给用电设备供电，为了保证电源的可靠、稳定，各组件基本功能有以下几种。 3.1 智能一体化监控功能 人机界面功能：监控主界面采用图形化显示，直观显示系统结构以及主要监测数据。直观显示交流系统、直流系统、UPS系统、通信系统数据，触摸对应模块进入详细信息查询页面。右上角设置有系统快捷菜单，点击可进入相应界面。 报警功能：可以对系统检测的任何参量做报警处理，并及时反应系统的报警信息：警报部件名称、报警内容和报警时间。 历史记录功能：变化数据自动存储，可显示历史警报记录：报警部件名称、报警内容、报警时间和结束时间。 运行记录功能：可显示交流系统、直流系统、通信系统、UPS系统、蓄电池组、绝缘状态的工作情况。 逻辑处理功能：如直流绝缘告警，当只有支路漏电流过限报警，而母线绝缘电阻无告警，可自动进行逻辑判断为支路漏电流过限为误报警。 程序化联动控制功能：将任务进行编程并固化在一体化监控模块中，一旦程序被激活即可进行相应程序化联动控制。
核心提示：中华人民国电力行业标准《电力用直流和交流一体化不间断电源设备》DL/T 10 74 —2007第3.1项定义：一体化电源设备integrated power supply equipment将直流电源、电力用交流不间断电源（UPS）和电力用逆变电源（INV）、通信用直流变换电源（D C/DC）等装置组合为一体，共享直流电源的蓄电池组，并统一监控的成套设备。该组合方式是以直流电源为核心，直流电源与上述任意一种电源及一种以上电源所构成的组合体，均称为一体化电源设备。文章就一体化电源做简单分析。 1 概述 一体化电源系统是替代传统分立电源（操作电源、通信电源、UPS电源、低压配电屏、事故照明屏）才出现的，主要应用在发电、配电、用电等领域，为所有电力自动化系统、通讯系统、远方执行系统、高压断路器分合闸、继电保护、自动装置、信号装置等提供交/直流不间断电源。与传统的分立电源不同，一体化电源不但直接为变电站设备综合提供各类电源，而且，由于集中监控的启用，大大提升了设备的互操作性。 2 系统结构 智能一体化电源系统是为全站交直流设备提供可靠的工作电源，所以其输出包括380V /220V交流电源、220V/110V直流电源、48V通信用直流电源。智能一体化电源系统包括了ATS、充电单元、逆变电源、通信电源、蓄电池组及各类监控管理模块。其信电源不单独设置48V蓄电池及充电装置，而是使用DC/DC电源模块直接挂接于直流母线。同样地，逆变电源也是挂接于直流母线，为重要交流负荷（如计算机监控设备、事故照明等）供电。 智能一体化电源系统典型应用如图1所示。 智能一体化电源系统的监控系统架构，共分为站控层、间隔层和过程层三层扁平并联式架构（见图2）。
变电站交直流一体化电源的解决方案 2013年1月9日15:56:36 来源:大比特半导体器件网作者：=== 摘要：变电站交直流一体化电源的解决方案 关键字：变电站, 交直流一体化, 电源, 解决方案 1引言 站用电源是变电站安全运行的基础，随着变电站综自化程度的越来越高以及大量无人值班站投运，相应提高站用电源整体的运行管理水平具有非常重要意义。笔者认为，站用电源始终需要立足于系统技术来研究和发展，根据实际问题、发展现状提出发展思路。现有站用电源在资源整合、自动化水平、管理模式等方面都还存在很大的优化空间，结构紧凑、经济可靠的变电站交直流一体化电源模式具有广阔的应用前景。 2传统站用电源现状分析 传统变电站站用电源分为交流系统、直流系统、UPS 、通信电源系统等，各子系统采用分散设计，独立组屏，设备由不同的供应商生产、安装、调试，供电系统也分配不同的专业人员进行管理。这种模式存在的主要问题： (1)、站用电源自动化程度不高。由不同供应商提供的各子系统通信规约一般不兼容，难以实现网络化管理，系统缺乏综合的分析平台，制约了管理的提升。 (2)、经济性较差。站用电源资源不能综合考虑，使一次投资显著增加。 (3)、安装、服务协调较难。各个供应商由于利益的差异使安装、服务协调困难，远不如站用交直流电源一体化的“交钥匙工程”模式顺畅。 (4)、运行维护不方便。站用电源分配不同专业人员进行管理：交流系统与直流系统由变电人员进行运行维护，UP S由自动化人员进行维护，通信电源由通信人员维护，人力资源不能总体调配，通信电源、UP S等也没有纳入变电严格的巡检范围，可靠性得不到保障。 3变电站交直流一体化电源的解决方案 变电站站用交直流一体化电源系统是使用系统技术，针对变电站站用交流、直流、逆变、通信电源整体，根据实际问题、发展现状提出解决方案的站用电源系统。 目前有关生产研发厂家已提出三代产品，分别是： (1)、智能型站用电源交直流一体化系统 主要实现： A、建立站用电源信息共享平台。站用电源整体网络智能化：一体化.将交流、直流、逆变、通信电源网络智能化，对外1个通信接口; B、设计优化。取消通信蓄电池组及充电装置，使用DC/DC变换器直接挂于直流母线代替;取消UP S蓄电池，使用逆变器直接挂于直流母线代替，对重要负荷如事故照明等采用逆变电源供电;统一进行波形处理;统一进行防雷配置;统一进行二次配电管理;站用电源设备智能管理，实现状态检修。
