电子报/2011年/8月/21日/第012版
机电技术
三相异步电动机分类与主要技术参数
武汉李刚

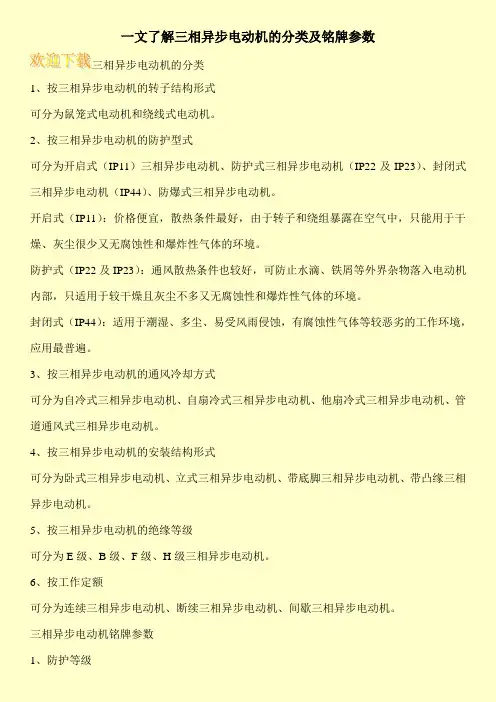

一、三相异步电动机分类
三相异步电动机种类较多，按转子结构不同可分为鼠笼式和绕线式；按防护的形式不同可分为开启式、防护式和封闭式；按电压高低可分为高压电动机和低压电动机；按冷却方式不同可分为自然冷却式、自扇冷却式和它扇冷却式；按尺寸大小不同可分为大型(中心高H>630mm、定子铁心外径D>1000mm)、中型(630mm>H>350mm、1000mm>D>500mm)、小型(315mm>H>80mm、500mm>D>120mm)；按安装方式不同可分为立式和卧式；按使用环境不同可分为普通式、船用式、化工用户式、湿热式等。

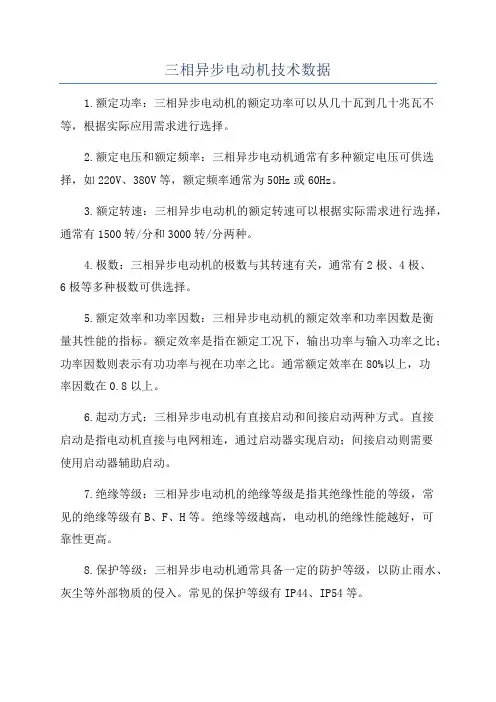

二、三相异步电动机主要技术参数
1.型号
型号表征的是电动机的类型、性能、用途、结构等特征。它常标注在电动机铭牌上第一行，主要由产品代号、规格代号、技术参数代号三部分组成。例如某电动机型号为“Y250M2-4”其中第一项汉语拼音字母表示电机产品代号(详见附表1)，Y代表异步电动机；第二项阿拉伯数字表示中心高H，250代表中心高为250mmm；第三项汉语拼音字母表示电机机座号，其中S为短机座、M为中机座、L为长机座；第四项阿拉伯数字表示铁心长度号，2表示2号铁心长度(数字越大表示铁心越长)；最后一项阿拉伯数字表示磁极数，4表示2对磁极(磁极数越大，电机额定转速越低，例如该电机转速为1450T/min)。
2.功率
指额定功率，表示电动机在额定电压下的转轴输出功率。
3.电压
指额定电压，表示电动机正常工作时加在定子绕组线端的电压。按规定，三相异步电动机额定电压等级有220V、380V、3000V、6000V、10000V等。
4.电流
指额定电流，表示电动机在额定工作状态下运行时，流过定子绕组的线电流。
5.频率
指额定频率，表示电动机允许接入的交流电源频率。
6.接法
指电动机定子绕组的连接方式，通常有“Y”接法和“△”两种接法。
7.工作方式
表示电动机工作特征，可分为连续、短时、断续三种。其中短时是指电动机只能在限定时间内运行，规定的时间分为10mmin、30min、60min、90min四种。运行完后必须待电动机冷却后才能再运行。断续是指电动机只能间歇工作，其间歇工作时间通常为一个周期(比如10mmin)的15%、28%、40%、60%等，其余为停机时间。
8.功率因数
指电动机在额定工作状态下运行时输出的有功功率与输入视在功率的百分比。
9.绝缘等级
指电动机绕组在正常状态下工作时，绕组允许超出环境温度值。通常分七个等级(详见附表2)。
10.额定转速
指电动机在额定工作条件下，转子每分钟转数。单位r/min。
三相异步电动机基本控制线路的安装与调试 任务1-1 三相异步电动机的单向运行控制 学习内容: 1、常用低压电器的基本结构、工作原理、图形符号和文字符号、主要技术参数及其应用； 2、三相异步电动机的启/停、点动/长动控制。 学习目标: 1、知道：常用低压电器的工作原理、图形符号和文字符号；常用低压电器的用途。 2、能根据控制要求正确选择低压电器。 3、了解：常用低压电器的基本结构；主要技术参数。 4、掌握三相异步电动机的启/停、点动/长动控制电路的原理。 学习重点:工作原理、图形符号、文字符号、选择使用。 学习难点:工作原理、选择使用 §1-1 机床电气控制中常用的低压电器 目标任务： 1、了解低压电器的基本知识，熟悉常用的低压电器种类； 2、熟悉常用的各种低压电器的结构及原理、符号、选用； 3、熟练掌握常用低压电器的使用。 相关知识： 1-1. 低压电器基本知识
凡是对电能的生产、输送、分配和应用能起到切换、控制、调节、检测以及保护等作用的电工器械，均称为电器。低压电器通常是指在交流1200V及以下、直流1500V及以下的电路中使用的电器。机床电气控制线路中使用的电器多数属于低压电器。 一、低压电器的分类 低压电器是指工作在交流电压1200V 、直流电压1500V 以下的各种电器。生产机械上大多用低压电器。低压电器种类繁多，按其结构、用途及所控制对象的不同，可以有不同的分类方式。 1 ．按用途和控制对象不同，可将低压电器分为配电电器和控制电器。 用于电能的输送和分配的电器称为低压配电电器，这类电器包括刀开关、转换开关、空气断路器和熔断器等。用于各种控制电路和控制系统的电器称为控制电器，这类电器包括接触器、起动器和各种控制继电器等。 2 ．按操作方式不同，可将低压电器分为自动电器和手动电器。 通过电器本身参数变化或外来信号（如电、磁、光、热等）自动完成接通、分断、起动、反向和停止等动作的电器称为自动电器。常用的自动电器有接触器、继电器等。 通过人力直接操作来完成接通、分断、起动、反向和停止等动作的电器称为手动电器。常用的手动电器有刀开关、转换开关和主令电器等。 3 ．按工作原理可分为电磁式电器和非电量控制电器 电磁式电器是依据电磁感应原理来工作的电器，如接触器、各类电磁式继电器等。非电量控制电器的工作是靠外力或某种非电量的变化而动作的电器，如行程开关、速度继电器等。 二、低压电器的作用 控制作用、保护作用、测量作用、调节作用、指示作用、转换作用 三、低压电器的基本结构 电磁式低压电器大都有两个主要组成部分，即：感测部分──电磁机构和执行部分──触头系统。 1 ．电磁机构 电磁机构的主要作用是将电磁能量转换成机械能量，带动触头动作，从而完成接通或分断电路的功能。 电磁机构由吸引线圈、铁心和衔铁 3 个基本部分组成。常用的电磁机构如图所示，可分为 3 种形式。 2. 直流电磁铁和交流电磁铁
电梯的基本知识—电梯的种类和主要参数 作为电梯的选用者，首先要搞清所需电梯的种类和主要参数以及性能指标等 学习和掌握电梯的基本知识。 31 电梯的种类和主参数 电梯的种类指梯种、控制类型、控制方式、拖动方式、门的形式、机房形式等。 电梯的主参数指额定载重量、额定速度。 根据电梯的种类和主参数，可确定一台电梯的基本要求。 1．电梯的梯种 电梯的种类指技用途来分的电梯种类。如乘客电梯、载货电梯、病床电梯、客货电梯 自动扶梯等。 在选购电梯时，对电檬种类的概念应十分清楚。以载客为主又有载货功能的电梯，应 确定为客货两用梯，而不是也能载人的载货电梯。在公交场所使用的扶梯，应明确为公共 交通型自动扶梯。 2．额定载重和理论运输能力 (1)额定载重。额定载重是电梯的主参数，指设计规定的电梯载重量。通常可分为 100k8、200k8、320kg、400k8、630kB、800k8、1000kg、1250k8、1朗0k8、2000k8、2500kg、 3000k8、5000kB等不同的等级。其中： 杂物电梯限重在200kg以下； 客梯的重量系列为：630kR、800kB、1000kg、1250kg、1600k8； 住宅梯的重量系列为：320ks、400kg、630k8、1000k8； 病床电梯的重量系列为：1600k8、2000kg、2500kg； 载货电梯的重量系列为：630k8、1删kg、1600kg、3000k8、50凹kB。 (2)理论运输能力。是自动扶梯和自动人行道的主参数，指每小时理论运输的人数。 门的种类以门的开合方式来分。 (1)中分式门。门扇对中分开、开合效率高，常用于客梯和客货梯： (2)旁开式门。全部门扇向一边开合，门的开度大，常用于货梯和病床梯o (3)直分式门。不占用轿厢空间，使电梯获得等于轿厢内宽的最大开门宽度 吨位货梯和杂物梯。 7．机房形式 (1)普通机房电梯：机房位厂并道上方，面积至少为井道截砌积的2倍。 建筑物对机房无特别要求时成采用。 (2)小机房电梯。机房位于井道上力，建筑物希望机房小一些时采用。 (3)无机房电梯。在建筑物不能建机房时采用。

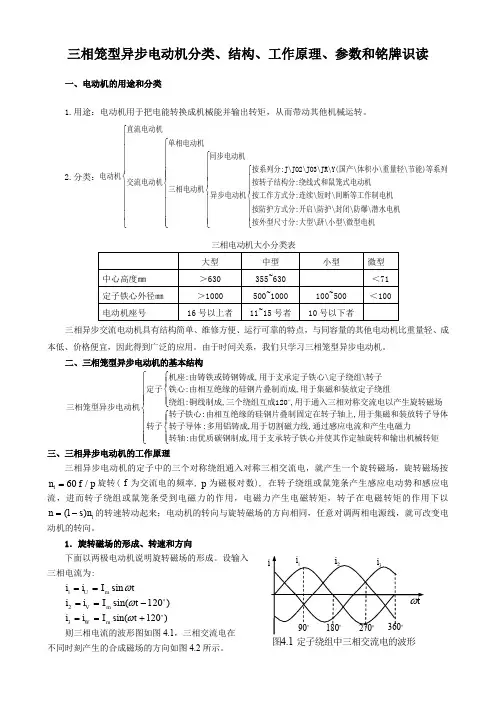

三相异步电动机基本知识 1电机概述 电机的型式很多，但其工作原理都基于电磁感应定律和电磁力定律。因此，电机构造的一般原则是：用适当的有效材料（导磁和导电材料）构成能互相进行电磁感应的磁路和电路，以产生电磁功率和电磁转矩，达到转换能量形态的目的。 为了减少激磁电流和旋转磁场在铁心中产生的涡流和磁滞损耗，铁心有0.5mm厚的 硅钢片叠压而成。硅钢片绝缘层的作用？笼型转子结构简单、制造方便。对要求启动电流小、启动转矩大的电机，可以采用绕线式电机。 按电机功能来分，可分为： ①发电机——把机械能转换成电能； ②电动机——把电能转换成机械能； ③变压器、变频机、变流机、移相器——分别用于改变电压、频率、电流相位。 ④控制电机——作为控制系统中的元件。 又可按以下方法分类： 下面主要讲述高压中大型三相异步电机 S=ns-n/ns 2电机型号、结构及分类 2.1分类
a）按中心高分类 可分为微型电机、小型电机、中型电机、大型电机。一般来说，H80以下的称为 微型电机（也叫分马力电机，功率在1kW以下），H80?H315的称为小型电机，H355?H630的称为中型电机，H710?H1000的称为大型电机。 b）按防护等级分类 基本上可分为开启式、防护式和封闭式电机。开启式电机的常用结构是IP11，防护式电机的常用结构是和IP22、IP23,封闭式电机的常用结构是IP44和IP54。 IP是International Protection的意思，紧跟其后的第一个数字表示电机防护固体的能力（0-无防护；1-防护大于50mm的固体；2-防护大于12mm的固体；3-防护大于2.5mm 的固体；4-防护大于1mm的固体；5-防尘。），第二个数字表示电机防水的能力（0-无防护电机；1-防滴电机；2-15°防滴电机；3-防淋水电机；4-防溅水电机；5-防喷水电机；6-防海浪电机；7-防浸水电机；8-潜水电机）。 请参考标准GB4942.1-85《电机外壳防护分级》。 c）按安装方式分类 总体上可分为卧式电机和立式电机。 卧式电机的典型结构是IMB3，其余派生结构有IMB35、IMB5等。立式电机的典型结构是IMV1（把IMB5立起来装即可，轴伸朝下），其余派生结构有IMV15（把IMB35 立起来装即可，轴伸朝下）等。 IM 即International Mounting。 请参考标准GB997-2008《电机结构及安装型式代号》。（IEC60034-7:2001） 旋转电机的结构形式、安装形式及接线盒位置---IM代码。 结构形式：有关固定用构件、轴承装置和轴伸等电机部件的构成形式。 1根据负载类型选择不同的冷却方式
三相异步电动机分类特点以及调速方法 三相异步电动机分类： 1、从调速的本质来看，不同的调速方式无非是改变交流电动机的同步转速或不改变同步转两种。不改变同步转速的调速方法有1)绕线式电动机的转子串电阻调速、2)斩波调速、3)串级调速以及应用电磁转差离合器、4)液力偶合器、5)油膜离合器等调速。不改变同步转速的调速方法在生产机械中广泛使用。 2、改变同步转速的有改变定子极对数的多速电动机，改变定子电压、频率的变频调速有能无换向电动机调速等。 3、从调速时的能耗观点来看，有1)高效调速方法与2)低效调速方法两种：高效调速指时转差率不变，因此无转差损耗，如多速电动机、变频调速以及能将转差损耗回收的调速方法(如串级调速等)。有转差损耗的调速方法属低效调速，如转子串电阻调速方法，能量就损耗在转子回路中；电磁离合器的调速方法，能量损耗在离合器线圈中；液力偶合器调速，能量损耗在液力偶合器的油中。一般来说转差损耗随调速范围扩大而增加，如果调速范围不大，能量损耗是很小的。 我们清楚三相异步电动机转速公式为： n=60f/p(1-s) 从上式可见，改变供电频率f、电动机的极对数p及转差率s均可太到改变转速的目的，下面松文机电具体介绍其七种调速方法。 一、变极对数调速方法：这种调速方法是用改变定子绕组的接红方式来改变笼型电动机定子极对数达到调速目的。本方法适用于不需要无级调速的生产机械，如金属切削机床、升降机、起重设备、风机、水泵等。 特点如下：1、具有较硬的机械特性，稳定性良好； 2、无转差损耗，效率高；3、接线简单、控制方便、价格低；4、有级调速，级差较大，不能获得平滑调速；5、可以与调压调速、电磁转差离合器配合使用，获得较高效率的平滑调速特性。 二、变频调速方法：变频调速是改变电动机定子电源的频率，从而改变其同步转速的调速方法。变频调速系统主要设备是提供变频电源的变频器，变频器可分成交流-直流-交流变频器和交流-交流变频器两大类，目前国内大都使用交-直-交变频器。本方法适用于要求精度高、调速性能较好场合。其特点：1、效率高，调速过程中没有附加损耗；2、应用范围广，可用于笼型异步电动机；3、 调速范围大，特性硬，精度高；4、 技术复杂，造价高，维护检修困难。 三、串级调速方法 ：串级调速是指绕线式电动机转子回路中串入可调节的附加电势来改变电动机的转差，达到调速的目的。大部分转差功率被串入的附加电势所吸收，再利用产生附加的装置，把吸收的转差功率返回电网或转换能量加以利用。根据转差功率吸收利用方式，串级调速可分为
三相异步电动机型号参数表 Y2系列电动机是Y系列电机的更新换代产品，是一般用途的全封闭自扇冷式鼠笼型三相异步电动机。该产品应用于国民经济各个领域，如机床、水泵、风机、压缩机，也可适用于运输、搅拌、印刷、农机、食品等各类不含易燃、易爆或腐蚀性气体的场合。 Y2系列电机的安装尺寸和功率等级符合IEC标准，其外壳防护等级为IP54，冷却方法为IC41l，连续工作制（S1）。 采用F级绝缘，温升按B级考核(除315L2-2、4，355全部规格按F级考核外)，并要求考核负载噪声指标。 Y2系列电动机额定电压为380V，额定频率为50Hz。电动机运行地点的海拔不超过1000m；环境空气温度随季节变化，但不超过40℃；最低环境空气温度为-15℃；最湿月月平均最高相对湿度为90%；同时该月月平均最低温度不高于25℃。 Y2系列电动机有两种设计，一种是适用于一般机械配套和出口需要，在轻载时有较高效率，在实际运行中有较佳节能效果，且具有较高堵转转矩，此设计称为Y2-Y系列。中心高63～355mm，功率从0.12~315kW。电动机符合JB/T8680.1-1998 Y2系列(1P54)三相异步电动机（机座号63～355）技术条件。 型号含义：如Y2-200L1-2Y：“Y2”表示异步电动机第二次改型设计，“200”表示中心高，“L”表示机座长短号，“1”表示铁心长度序号，“2”表示极数，“Y”表示第一种设计。第2种设计是满载时有较高效率，更适用于长期运行和负载率较高的使用场合，如水泵、风机配套，此设计称为Y2-E系列，中心高80～280mm，功率从0.55～90kW。电动机符合 JB/T8680.2-1998 Y2系列(1P54)三相异步电动机（机座号80～280）技术条件。 型号含义：如Y2-200L2-6E：“Y2”表示异步电动机第二次改型设计，“200”表示中心高，“L”表示机座长短号，“2”表示铁心长度序号，“6”表示极数，“E”表示第二种设计。 Y2系列电动机机座外轮廓呈四方形兼圆形，散热片呈垂直，水平平行分布，全部采用铸铁结构。另外H63～112还兼有铝合金压铸结构。 本系列电动机采用浅端盖结构，增加了内部加强筋的数量和尺寸，全部采用铸铁结构，另外H63～112还兼有铝合金压铸结构。为方便用户使用和检修，H180及以上增设了不停机的注油装置。 接线盒防护等级为IP55。为了减轻电机重量，H63～280接线盒用铝合金压铸(也可用铸铁件)，H315～355使用铸铁件。且盒内设有专用的接地装置，H160及以上机座考虑有热保护装置的安装位置，电源进线孔采用双孔进线，并有两种密封结构：一种为加密封盖，另一种为锁紧密封。接线盒一般位于机座顶部，并可以四面出线，另外H80～355铸铁机座的接 1
一、电梯的定义及主参数 电梯是服务于规定楼层的固定式升降设备。它具有一个轿厢，运行在至少两列垂直的或倾斜角小于15°的刚性导轨之间。轿厢尺寸与结构型式便于乘客出入或装卸货物。 电梯主参数： 1?额定载重量（KG） 2. 额定速度（m/s） 二、电梯的分类 1?按用途分类：乘客电梯（代号：TK）、载货电梯（TH）、客货（两用）电梯（TL）、病床电梯（TB）、住宅电梯（TZ）、杂物电梯（TW）、船用电梯（TC）、观光电梯（TG）、车辆电梯（汽车用电梯）（TQ）、其他电梯。 2. 按运行速度分类： a超高速电梯：3-10m/s或更高的电梯，通常用于超高层建筑物内。 b高速电梯（甲类梯）：2-3m/s的电梯。通常用在16层以上的建筑物内。 c快速电梯（乙类梯）：〉1而w 2m/s的电梯。通常用在10层以上的建筑物内。 d低速电梯（丙类梯）：1m/s及以下的电梯。通常用在10层以下的建筑物或客货两用电梯或货梯。 3. 按拖动方式分类：直流电梯（代号：Z）、交流电梯（J）、液压电梯（丫）、直线电机驱动电梯（高科技产品？）。 4. 按操纵控制方式分类：按钮控制电梯（代号：AZ、AS ）、信号控制电梯（XH ）、集选控制电梯（JX）、下（或上）集选控制电梯、并联控制电梯（BL ）、梯群程序控制电梯（QK）、梯群智能控制电梯、微机控制电梯（W） 三、电梯的基本规格及型号 1.包括七个参数组成：a电梯的用途、b额定载重量、c额定速度、d拖动方式、e控制方式、f轿厢尺寸、g门的型式 通过以上七个方面的参数基本可以确定一台电梯的服务对象、运送能力、工作性 能以及对井道的机房等的要求，这些内容的搭配方式，又称为电梯系列型谱。 产品型号代号顺序如图: 第一部分是类、组、型和该型代号第二部分是主参数代号，其左上方为电梯额定载重量，右下方为额定速度，中间用斜线分开，均用阿拉伯数字表示。
教案（首页） 授课班级机电高职1002 授课日期 课题序号 3.5 授课形式讲授授课时数 2 课题名称三相异步电动机的使用、维护和检修 教学目标1．了解三相异步电动机启动前的准备工作和启动时的注意事项。2．熟悉三相异步电动机运行中的监视项目。 3．熟悉三相异步电动机的定期检修内容。 4．了解三相异步电动机的常见故障以及处理方法。 教学重点1．了解三相异步电动机启动前的准备工作和启动时的注意事项。2．熟悉三相异步电动机运行中的监视项目。 教学难点1．了解三相异步电动机启动前的准备工作和启动时的注意事项。2．熟悉三相异步电动机运行中的监视项目。 教材内容更 新、补 充及删减 无 课外作业补充 教学后记无 送审记录 课堂时间安排和板书设计
复习5 导 入 5 新 授 60 练 习 15 小 结 5 一、电机选择原则 1、电源的原则 2、防护形式的选择 3、功率的选择 4、起动情况选择 5、转速的选择 二、电机的安装原则 三、电机的接地装置 四、电机的定期检查和保养 五、三相异步电机的常见故障及处理方法 课堂教学安排
课题序号课题名称第页共页教学过程主要教学内容及步骤 导入新授三相异步电动机在生产设备中长期不间断地工作，是目前工矿企业的主要动力装置，电动机的使用寿命是有限的，因为电动机轴承的逐渐磨损、绝缘材料的逐渐老化等等，这些现象是不可避免的。但一般来说，只要选用正确、安装良好、维修保养完善，电动机的使用寿命还是比较长的。在使用中如何尽量避免对电动机的损害，及时发现电动机运行中的故障隐患，对电动机的安全运行意义重大。因此，电动机在运行中的监视和维护，定期的检查维修，是消灭故障隐患，延长电动机使用寿命，减小不必要损失的重要手段。 一、电动机的选择原则 合理选择电动机是正确使用电动机的前提。电动机品种繁多，性能各异，选择时要全面考虑电源、负载、使用环境等诸多因素。对于与电动机使用相配套的控制电器和保护电器的选择也是同样重要的。 1．电源的选择 在三相异步电动机中，中小功率电动机大多采用三相380V电压，但也有使用三相22OV电压的。在电源频率方面，我国自行生产的电动机采用50Hz的频率，而世界上有些国家采用60Hz的交流电源。虽然频率不同不至于烧毁电动机，但其工作性能将大不一样。因此，在选择电动机时应根据电源的情况和电动机的铭牌正确选用。 2．防护型式的选择 由于工作环境不尽相同，有的生产场所温度较高、有的生产场所有大量的粉尘、有的场所空气中含有爆炸性气体或腐蚀性气体等等。这些环境都会使电动机的绝缘状况恶化，从而缩短电动机的使用寿命，甚至危及生命和财产的安全。因此，使用时有必要选择各种不同结构形式的电动机，以保证在各种不同的工作环境中能安全可靠地运行。电动机的外壳一般有如下型式: (1)开启型外壳有通风孔，借助和转轴连成一体的通风风扇使周围的空气与电动机内部的空气流通。此型电动机冷却效果好，适用于干燥无尘的场所。 (2)防护型机壳内部的转动部分及带电部分有必要的机械保护，以防止意外的接触。若电动机通风口用带网孔的遮盖物盖起来，叫网罩式；通风口可防止垂直下落的液体或固体直接进入电动机内部的叫防漏式；通风口可防止与垂直成100o范围内任何方向的液体或固体进入电动机内部的叫防溅式。(3)封闭式机壳严密密封，靠自身或外部风扇冷却，外壳带有散热片。适用于潮湿、多尘或含酸性气体的场合。 (4)防水式外壳结构能阻止一定压力的水进入电动机内部。 (5)水密式当电动机浸没在水中时，外壳结构能防止水进入电动机内部。 (6)潜水式电动机能长期在规定的水压下运行。 (7)防爆式电动机外壳能阻止电动机内部的气体爆炸传递到电动机外部，从而引起外部燃烧气体的爆炸。 3．功率的选择 课堂教学安排 课题序号课题名称第页共页
一、属于高耗能落后机电设备（产品）淘汰目录（第二批）应淘汰的电机型号 1、Y系列三相异步电动机 Y80M1-2 额定功率：0.75 kW 效率：75.0% Y80M2-2 额定功率：1.1 kW 效率：76.2% Y80M1-4 额定功率：0.55kW 效率：71.0% Y80M2-4 额定功率：0.75kW 效率：73.0% 效率：Y90S-2 78.5% 额定功率：1.5kW 效率：81.0% Y90L-2 额定功率：2.2kW 效率：76.2% 额定功率：Y90S-4 1.1kW 效率：78.5% 额定功率：1.5kW Y90L-4 效率：69.0% 额定功率：Y90S-6 0.75kW 效率：额定功率：1.1kW 72.0% Y90L-6 效率：82.6% 额定功率：3kW Y100L-2 效率：81.0% Y100L1-4 额定功率：2.2kW 效率：82.6% 额定功率：3kW Y100L2-4 效率：76.0% 额定功率：1.5kW Y100L-6 效率：额定功率：5.5kW Y132S1-2 85.7% 效率：额定功率：87.0% 7.5kW Y132S2-2 效率：85.7% 额定功率：Y132S-4 5.5kW 效率：87.0% Y132M-4 7.5kW 额定功率：效率：Y132M1-6 额定功率：4kW 82.0% 1 Y132M2-6 额定功率：5.5kW 效率：84.0% Y160M1-2 额定功率：11kW 效率：88.4% Y160M2-2 额定功率：15kW 效率：89.4% Y160L-2 额定功率：18.5kW 效率：90.0% Y160M-4 额定功率：11kW 效率：88.4% Y160L-4 额定功率：15kW 效率：89.4% 效率：Y160M-6 86.0% 额定功率：7.5kW 效率：87.5% Y160L-6 额定功率：11kW 效率：90.5% 额定功率：Y180M-2 22kW 效率：90.0% 额定功率：18.5kW Y180M-4 效率：90.5% 额定功率：Y180L-4 22kW 效率：额定功率：15kW 89.0% Y180L-6 效率：91.4% 额定功率：30kW Y200L1-2 效率：92.0% Y200L2-2 额定功率：37kW 效率：91.4% 额定功率：30kW Y200L-4 效率：90.0% 额定功率：18.5kW Y200L1-6 效率：额定功率：22kW Y200L2-6 90.0% 效率：额定功率：92.5% 45kW Y225M-2 效率：92.0% 额定功率：Y225S-4 37kW 效率：92.5% Y225M-4 45kW 额定功率：效率：Y225M-6 额定功率：30kW 91.5% 2
三相异步电动机型号字母表示的含义 J——异步电动机； O——封闭； L——铝线缠组； W——户外； Z——冶金起重； Q——高起动转轮； D——多速； B——防爆； R一绕线式； S——双鼠笼； K一—高速； H——高转差率。 电磁滑差调速电机型号字母表示的含义 YCT系列电磁调调速三相异步电动机是一种交流恒转矩无级调速电动机。其调速特点是调速范围大、无失控区、起动力矩大、可以强励起动，频繁起动时，对电网无冲击。适用于纺织、化工、治金、建材、食品、矿山等部门，如，可用于油漆流水线、装配流水线的的传输带、注塑料机、印刷机、印染机、空调设备、输送设备等。 型号含意 YD系列变极多速三相异步电动机是一般用途的全封闭自扇冷式鼠笼型节能电动机，是Y系列（IP44）三相异步电动机的主要派生系列之一 型号说明
产品型号由产品代号、规格代号、特殊环境代号和补充代号等四个部分组成。它们 的排列顺序为：产品代号—规格代号—特殊环境代号—补充代号。 一、产品代号：由电机类型代号、电机特点代号、设计序号和励磁方式代号等四个 小节顺序组成。 1，类型代号是表征电机的各种类型而采用的汉语拼音字母。 比如：异步电动机Y 同步电动机T 同步发电机TF 直流电动机Z 直流发电机ZF 2，特点代号是表征电机的性能、结构或用途，也采用汉语拼音字母表示 比如：隔爆型用B表示YB轴流通风机上用YT 电磁制动式YEJ变频调速式YVP 变极多速式YD 起重机用YZD等 3.设计序号是指电机产品设计的顺序，用阿拉伯数字表示。对于第一次设计的产品不标注设计序号， 对系列产品所派生的产品按设计的顺序标注。比如：Y2 YB2 4励磁方式代号分别用字母表示，S表示三次谐波，J表示晶闸管，X表示相复励磁 二．规格代号主要用中心高、机座长度、铁心长度、极数来表示。 1，中心高指由电机轴心到机座底角面的高度；根据中心高的不同可以将电机分为大型、中型、小型和微型四种，其中中心高 H在45mm~71mm的属于微型电动机； H在80mm~315mm的属于小型电动机； H在355mm~630mm的属于中型电动机； H在630mm以上属于大型电动机。 2. 机座长度用国际通用字母表示：S——短机座 M——中机座 L——长机座 3，铁心长度用阿拉伯数字1、2、3、4、、、由长至短分别表示 4，极数分2极、4极、6极、8极等。 三，特殊环境代号有如下规定： 特殊环境 代号 “高”原用 G 船（“海”）用 H
低压电器 第一节低压电器的分类 第二节低压配电电器 一、熔断器（FU) 1)型号及含义 2）熔断器的选用 二、刀开关与转换开关 1、刀开关 1）开启式负荷开关(磁底胶盖闸刀开关） 开启式负荷开关安装时注意： ①、手柄要朝上，不能倒装或平装，防止震动而造成下落现象; ②、接线时，电源接上端,负载解下端; ③、拉闸时操作要迅速,一次到位,保证与电源的良好接触； ④、带负载运行时不能进行合分闸。
２）自动空气断路器（自动开关） 可实现电路的短路、过载或失电压与欠电压保护，能自动分段故障电路。 ３）封闭式负荷开关（铁壳开关) 优势:①采用储能机构进行合分闸操作,当扳动操作手柄时，通过弹簧储蓄能量,扳到一定位时，弹簧储存能量瞬时爆发出来，推动触点合分闸。 ②具有连锁机构，当铁盖打开时，不能进行合分闸，对于操作者而言,避免了人身安全。 使用铁壳开关应注意外壳要可靠接地，以防止意外漏电造成触电事故。 2)转换开关（组合开关) 转换开关用于照明电路中，额定电流应大于被控制电路中各负载电流的总和；用于设备电源引入开关时也应大于负载电流的总和;用于电动机中,额定电流是电动机额定电流的2~３倍；也可用于5KW以下小容量电动机的启停和正反转控制，以及机床照明电路中的开关控制。 三、按钮 安装:①按钮安装在面板上时,应布置整齐,排列合理, 如根据电动机启动的先后顺序，从上到下或从左到 右排列； ②同一机床运动部位有几种不同的工作状态时（如 上、下、前、后、松、紧等），应使每一对相反状态的按钮安装在
一起; ③按钮的安装应牢固，安装按钮的金属板或金属按钮盒必须可靠接地。 按钮常见故障及处理方法故障现象故障原因处理方法 触点接触不良触点烧损 触点表面有尘垢 触点弹簧失效 修理触点或更换产品 清理触点表面 重绕弹簧或更换产品 触点间短路塑料受热变形，导致接线螺钉相碰 短路 杂物或油污在触点间形成通路 更换产品，并查明发热原因,如白炽灯发热所 致，可降低电压 清洁按钮内部 低压控制电器 四、接触器 交流接触器直流接触器作用通断交流电路通断直流电路 结构铁芯用硅钢片叠加而成,减少涡流和磁滞损 耗, 铁芯用整块钢板制造 端面装有短路环不装短路环 线路短而粗,呈圆筒状，铁心发热为主线圈薄而长,呈圆筒状，以线圈发热为主 灭弧栅片灭弧磁吹式灭弧 操作频率启动电流大，操作频率不能太高，6００次/ 小时 无启动电流，操作频率较高，12００次/小时 Ⅰ、当交流接触器的额定值与直流接触器相同时，能否互换使用? 答:不能,交流接触器线圈匝数少,直流接触器线圈匝数多，直流电阻较大,若将交流接触器用于直流,其线圈电流将大大超过正常值，导致线圈过热损坏，若将直流接触器用于交流,因电阻过大，线圈电流远小于额定值，衔铁难于吸合，无法正常工作。 Ⅱ、如果交流接触器在工作时噪声过大的原因有哪些？ 答:①电源电压过低；②触头弹簧压力过大；③铁芯或衔铁歪斜，造成机械卡住；④铁芯或衔铁端面有油污、灰尘或其他异物；⑤短路环断裂。 Ⅲ、接触器在运行过程中不能切断短路电流，所以必须与熔断器配合使用。 Ⅳ、交流接触器通电后,若衔铁因故卡住,不能吸合，

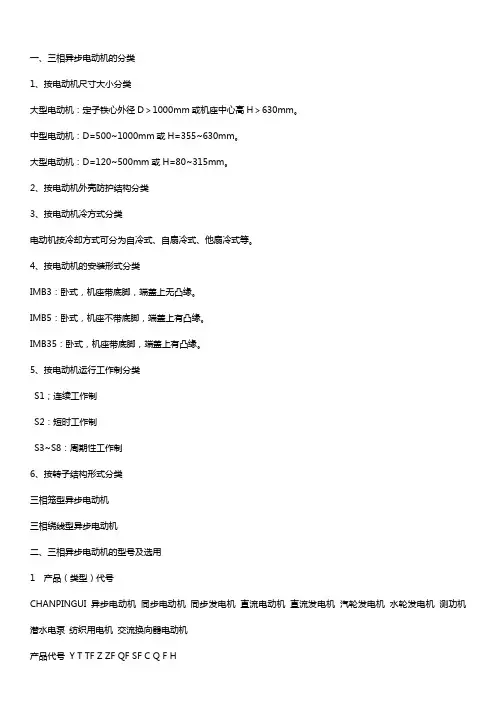

三相异步电动机的型号及选用 三相异步电动机的分类 三相异步电动一般为系列产品，其系列、品种、规格繁多，因而分类也较繁多。 1、按电动机尺寸大小分类 大型电动机：定子铁心外径D＞1000mm或机座中心高H＞630mm。 中型电动机：D=500~1000mm或H=355~630mm。 大型电动机：D=120~500mm或H=80~315mm。 2、按电动机外壳防护结构分类 3、按电动机冷方式分类 电动机按冷却方式可分为自冷式、自扇冷式、他扇冷式等。可参见国家标准GB/T1993-93《旋转电机冷却方式》。 4、按电动机的安装形式分类 IMB3：卧式，机座带底脚，端盖上无凸缘。 IMB5：卧式，机座不带底脚，端盖上有凸缘。 IMB35：卧式，机座带底脚，端盖上有凸缘。 5、按电动机运行工作制分类 S1；连续工作制 S2：短时工作制 S3~S8：周期性工作制 6、按转子结构形式分类 三相笼型异步电动机 三相绕线型异步电动机 三相异步电动机的型号及选用
我国电机产品型号的编制方法是按国家标准GB4831-84《电机产品型号编制方法》实施的，即有汉语拼音字母及国际通用符号和阿拉伯数字组成，按下列顺序排列。 1 产品（类型）代号 CHANPINGUI 异步电动机同步电动机同步发电机直流电动机直流发电机汽轮发电机水轮发电机测功机潜水电泵纺织用电机交流换向器电动机 产品代号 Y T TF Z ZF QF SF C Q F H 2 特殊环境代号 使用场合热带用湿热带用干燥带用高原用船用户外用化工防腐用 汉语拼音字母 T TH TA G H W F 产品规格代号：L－－－－-长机座；M－－－－-中机座；S－－－－-短机座。 下面为两个产品举例： （1）三相异步电动机 Y2－－-132M－－-4 规格代号，中心高132mm，M中机座，4极 产品代号，异步电动机，第二次改型设计 （2）户外防腐型三相异步电动机 Y－－-100L2－－-4－－-WF1 特殊环境代号，W户外用，F化工防腐用，1中等防腐 规格代号，中心高100，长机座第二铁心长度，4极 产品代号，异步电动机 3 常用三相异步电动机产品型号、结构特点及应用场合 序号名称型号机座号与功率范围结构特点应用场合 新老 1 小型三相异步电动机（封闭式） Y2 (IP55) Y(IP44) JO2 JO H80~355
电梯技术参数要求-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
电梯技术参数要求 一、品牌要求： 品牌要求：奥的斯（美国）、蒂森克虏伯（德国）、通力（芬兰）、三菱（日本）、日立（日本）、富士达（日本） 二、电梯参数表及技术要求
注：以上所述尺寸均须依现场实测核对后方可进行电梯装配施工，要求电梯厂家开放五方通话系统，迫降与求助功能，电梯控制箱内主要设电梯运行状态、故障报警、上/下运行方向、楼层信息的辅助触点 2、电梯一般技术要求 （1）、要求连续工作每天24小时，全年365天。 （2）、正常使用寿命期要求15年以上。 （3）、在确认认可的材质工艺要求前提下，其外观质量和舒适感应有可比性的优越。 三、安全设备 供应商提供的电梯应包括（但不局限于）下列设备。其应符合有关标准中的规定。 （一）断相和错相保护 （二）上、下终点开关和上、下极限开关 （三）缓冲器 （四）限速器 （五）安全钳 （六）紧急停止按钮 （七）层门安全设施 （八）轿门安全设施 四、制造 供应商提供的设备应按标准制造，特别对于驱动装置（曳引元件设备），门机等装配，所有都应在工厂完成或予装配或尺寸误差达到予装配水平。 五、设备性能 供应商提供的电梯设备应在噪音、振动、减速箱的油渗漏、设备可靠性、性能等方面需符合国家标准和相应的国家标准。 六、投标要求:
1、投标设备及所有部件需列明生产品牌及产地，制造商必须具备特种设备制造许可证、特种设备安装改造许可证、安全生产许可证；特种设备安装改造维修许可证。 2、本次招标采购的设备是全新，具有先进性和可靠性。 3、必须具有在知名重大项目、政府机关、事业单位成功运行2年以上的案例。 4、所提供电梯要求达到技术、安全及消防规范要求。负责电梯井道脚手架搭拆、井道永久照明安装、包括材料费及安装费。 5、本项目电梯质保期为2年（自检测合格交付使用之日起2年），承担2年质保期所有费用（含检测费、年检费等），并提供过免保期有偿维护方式及费用表。 6、水电费自理，负责所有与电梯相关的辅助设施（如井道照明、检修爬梯、检修插座等）制作安装费用。 7、投标方自理总包服务费，进场后交给总包单位。总包单位负责在现有条件下提供相应的电梯设备搬运吊装等工作。 8、报价中应含设备费、安装费、运输保险费，并在报价中分项列清，厂家还应充分考虑施工中其他费用，一并报入总价中。 9、负责电梯机房内的布线（包括从配电箱到控制柜的全部线缆），轿厢、机房、值班室应通过电话联系，检测费用包半载投标报价内。 10、负责政府验收相关费用，直至取得使用证。 11、本工程为交钥匙工程，投标人负责大楼电梯分部 工 程竣工验收合格资料。（放入合同）。

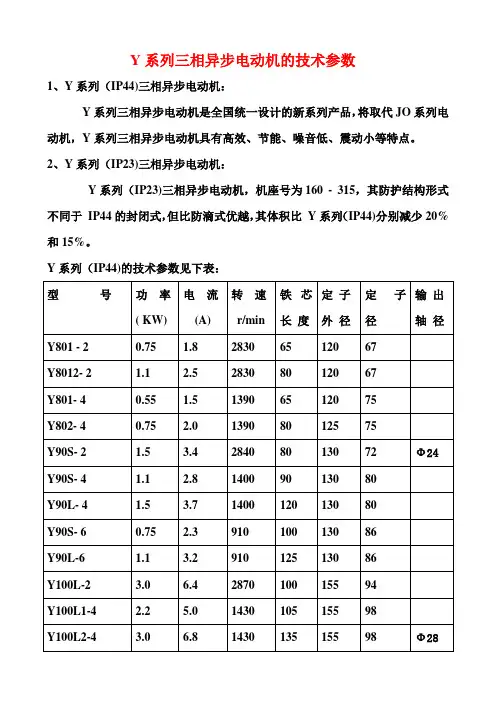

Y系列三相异步电动机的技术参数 1、Y系列（IP44)三相异步电动机： Y系列三相异步电动机是全国统一设计的新系列产品，将取代JO系列电动机，Y系列三相异步电动机具有高效、节能、噪音低、震动小等特点。 2、Y系列（IP23)三相异步电动机： Y系列（IP23)三相异步电动机，机座号为160 - 315，其防护结构形式不同于IP44的封闭式，但比防滴式优越，其体积比Y系列（IP44)分别减少20%和15%。 Y系列（IP44)的技术参数见下表： 型号功率 ( KW) 电流 (A) 转速 r/min 铁芯 长度 定子 外径 定子 内径 输出 轴径 Y801 - 2 0.75 1.8 2830 65 120 67 Y8012- 2 1.1 2.5 2830 80 120 67 Y801- 4 0.55 1.5 1390 65 120 75 Y802- 4 0.75 2.0 1390 80 125 75 Y90S- 2 1.5 3.4 2840 80 130 72 Ф24 Y90S- 4 1.1 2.8 1400 90 130 80 Y90L- 4 1.5 3.7 1400 120 130 80 Y90S- 6 0.75 2.3 910 100 130 86 Y90L-6 1.1 3.2 910 125 130 86 Y100L-2 3.0 6.4 2870 100 155 94 Y100L1-4 2.2 5.0 1430 105 155 98
