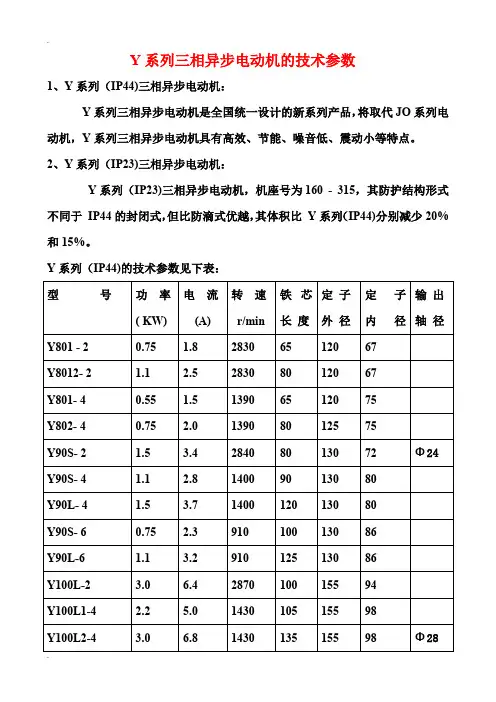

Y系列三相异步电动机的技术参数
1、Y系列（IP44)三相异步电动机：
Y系列三相异步电动机是全国统一设计的新系列产品，将取代JO系列电动机，Y系列三相异步电动机具有高效、节能、噪音低、震动小等特点。
2、Y系列（IP23)三相异步电动机：
Y系列（IP23)三相异步电动机，机座号为160 - 315，其防护结构形式不同于IP44的封闭式，但比防滴式优越，其体积比Y系列（IP44)分别减少20%和15%。
Y系列（IP44)的技术参数见下表：
型号功率
( KW) 电流
(A)
转速
r/min
铁芯
长度
定子
外径
定子
内径
输出
轴径
Y801 - 2 0.75 1.8 2830 65 120 67
Y8012- 2 1.1 2.5 2830 80 120 67
Y801- 4 0.55 1.5 1390 65 120 75
Y802- 4 0.75 2.0 1390 80 125 75
Y90S- 2 1.5 3.4 2840 80 130 72 Ф24 Y90S- 4 1.1 2.8 1400 90 130 80
Y90L- 4 1.5 3.7 1400 120 130 80
Y90S- 6 0.75 2.3 910 100 130 86
Y90L-6 1.1 3.2 910 125 130 86
Y100L-2 3.0 6.4 2870 100 155 94
Y100L1-4 2.2 5.0 1430 105 155 98
Y100L2-4 3.0 6.8 1430 135 155 98 Ф28
型号功率
( KW) 电流
(A)
转速
r/min
铁芯
长度
定子
外径
定子
内径
输出
轴径
Y100L-6 1.5 4.0 940 100 155 160
Y112M-2 4.0 8.2 2890 105 175 98
Y112M-4 4.0 8.8 1440 135 175 110
Y112M-6 2.2 5.6 940 110 175 120
Y132S1-2 5.5 11 2900 105 210 116
Y132S2-2 7.5 15 2900 125 210 116
Y132S-4 5.5 12 1440 115 210 136 Ф38 Y132M-4 7.5 15 1440 160 210 136 Ф38 Y132S-6 3.0 7.2 960 110 210 148
Y132M1-6 4.0 9.4 960 140 210 148
Y132M2-6 5.5 13 960 180 210 148
Y132S-8 2.2 5.8 710 110 210 148
Y132M-8 3.0 7.7 710 180 210 148
Y160M1-2 11 22 710 125 260 150 Ф42 Y160M2-2 15 29 2930 155 260 150 Ф42 Y160L-2 18.5 36 2930 155 260 150 Ф42 Y160M-4 11 23 1460 195 260 170 Ф42 Y160L-4 15 30 1460 195 260 170 Ф42 Y160M-6 7.5 17 970 145 260 180 Ф42
Y160L-6 11 25 970 195 260 180 Ф42
型号功率
( KW) 电流
(A)
转速
r/min
铁芯
长度
定子
外径
定子
内径
输出
轴径
Y160M1-8 4.0 9.9 720 110 260 180
Y160M2-8 5.5 13 720 145 260 180
Y160L-8 7.5 18 720 195 260 180
Y180M-2 22 42 2940 175 260 160 Ф48 Y180M-4 18.5 36 1470 190 290 187 Ф48 Y180L-4 22 43 1470 220 290 187 Ф48 Y180L-6 15 31 970 200 290 205
Y180L-8 11 25 730 200 290 205
Y200L1-2 30 57 2950 180 327 182 Ф55 Y200L2-2 37 70 2950 210 327 182 Ф55 Y200L-4 30 57 1470 230 327 210 Ф55 Y200L1-6 18.5 38 970 195 327 230
Y200L2-6 22 45 970 220 327 230
Y200L-8 15 34 730 195 327 230
Y225M-2 45 84 2970 210 368 210
Y225S-4 37 70 1480 200 368 245 Ф60 Y225M-4 45 84 1480 235 368 245 Ф60 Y225M-6 30 60 980 210 368 245 Ф60
Y225S-8 18.5 41 730 170 368 260 Ф60 Y225M-8 22 48 740 210 368 260 Ф60
型号功率
( KW) 电流
(A)
转速
r/min
铁芯
长度
定子
外径
定子
内径
输出
轴径
Y250M-2 55 103 2970 195 400 225 Ф60 Y250M-4 55 103 1480 140 400 260
Y250M-6 37 72 980 225 400 285
Y250M-8 30 63 740 225 400 285
Y280S-2 75 140 2970 225 445 255
Y280M-2 90 167 2970 260 445 255
Y280S-4 75 140 1480 240 445 300
Y280M-4 90 164 1480 325 445 300
Y280S-6 45 85 980 215 445 325
Y280M-6 55 104 980 260 445 325 Ф75 Y280S-8 37 78 740 215 445 325
Y280M-8 45 93 740 260 445 325
Y315S-2 110 200 2980 290 520 300
Y315M1-2 132 237 2980 340 520 300
Y315M2-2 160 286 2980 380 520 300
Y315S-4 110 201 1480 300 520 300
Y315M1-4 132 241 1490 350 520 350
Y315M2-4 160 291 1490 400 520 350 Y315S-6 75 141 1490 300 520 350 Y315M1-6 90 168 990 350 520 375
型号功率
( KW) 电流
(A)
转速
r/min
铁芯
长度
定子
外径
定子
内径
输出
轴径
Y315M2-6 110 204 990 400 520 375 Y315M3-6 132 245 990 455 520 375 Y315S-8 55 111 740 300 520 375 Y315M1-8 75 150 740 350 520 390 Y315M2-8 90 179 740 400 520 390 Y315M3-8 110 219 740 455 520 390 Y315S-10 45 99 590 300 520 390 Y315M1-10 55 120 590 400 520 390 Y315M3-10 75 161 590 455 520 390
