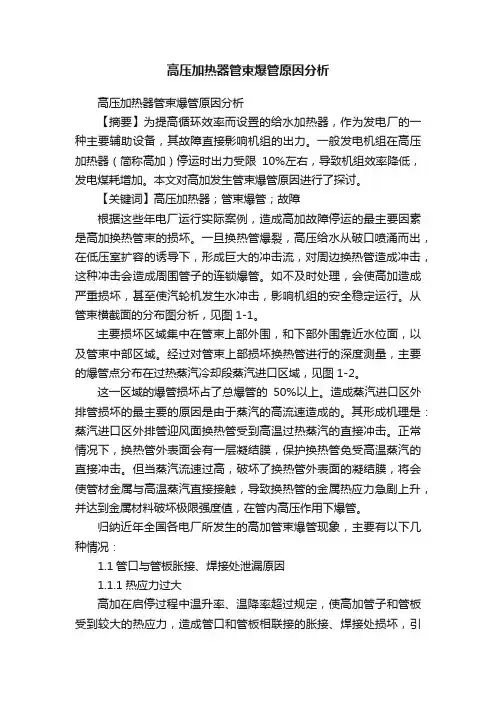

高压加热器管束爆管原因分析
【摘要】为提高循环效率而设置的给水加热器，作为发电厂的一种主要辅助设备，其故障直接影响机组的出力。一般发电机组在高压加热器（简称高加）停运时出力受限10%左右，导致机组效率降低，发电煤耗增加。本文对高加发生管束爆管原因进行了探讨。
【关键词】高压加热器；管束爆管；故障
根据这些年电厂运行实际案例，造成高加故障停运的最主要因素是高加换热管束的损坏。一旦换热管爆裂，高压给水从破口喷涌而出，在低压室扩容的诱导下，形成巨大的冲击流，对周边换热管造成冲击，这种冲击会造成周围管子的连锁爆管。如不及时处理，会使高加造成严重损坏，甚至使汽轮机发生水冲击，影响机组的安全稳定运行。从管束横截面的分布图分析，见图1-1。
主要损坏区域集中在管束上部外围，和下部外围靠近水位面，以及管束中部区域。经过对管束上部损坏换热管进行的深度测量，主要的爆管点分布在过热蒸汽冷却段蒸汽进口区域，见图1-2。
这一区域的爆管损坏占了总爆管的50%以上。造成蒸汽进口区外排管损坏的最主要的原因是由于蒸汽的高流速造成的。其形成机理是：蒸汽进口区外排管迎风面换热管受到高温过热蒸汽的直接冲击。正常情况下，换热管外表面会有一层凝结膜，保护换热管免受高温蒸汽的直接冲击。但当蒸汽流速过高，破坏了换热管外表面的凝结膜，将会使管材金属与高温蒸汽直接接触，导致换热管的金属热应力急剧上升，并达到金属材料破坏极限强度值，在管内高压作用下爆管。
归纳近年全国各电厂所发生的高加管束爆管现象，主要有以下几种情况：
1.1管口与管板胀接、焊接处泄漏原因
1.1.1热应力过大
高加在启停过程中温升率、温降率超过规定，使高加管子和管板受到较大的热应力，造成管口和管板相联接的胀接、焊接处损坏，引起端口泄漏。调峰时负荷变化速度太快以及主机或高加故障骤然停运高加时，如果汽侧解列过快或汽侧解列后水侧仍继续运行，温降率大于1.7～2.0℃/min，管口与管板的胀接、焊缝处常因冷缩过快而损坏。
1.1.2管板变形
U形管口由管板固定，管板变形使管子的端口发生泄漏。高加管板水侧压力高、温度低，汽侧则压力低、温度高，内置式疏水冷却高加管板水汽两侧的温差更大。如果管板的厚度不够，在热应力的作用下，水侧会发生中心凹陷，汽测会
