汽车空调系统拍频现象
引起的车内噪声研究与解决
朱卫兵（1），李宏庚（2）
上汽通用五菱汽车股份有限公司
【摘要】 汽车室内噪声是汽车NVH的主要内容。引起车内噪声的因素很多，主要有发动机噪声、进排气噪声、传动系噪声以及高速行驶时的风噪声等等；汽车空调系统在工作时也会产生非常明显的车内噪
声，而且其产生的噪声相对容易被乘员辨识。空调系统压缩机、蒸发器、鼓风机及管路系统有轻微噪声是
正常的，但是如果噪声过大或存在异响，就说明空调系统有故障，需要及时处理。本文针对国内某款微型
面包车在开发过程中出现空调系统拍频异响问题，采用分别运转法、频谱分析法等将存在的异响问题解决，从而降低汽车车内噪声，同时也为汽车工程技术人员NVH开发提供借鉴。
【关键词】：汽车NVH，速比，压缩机，发电机，拍频
The Analysis and Solution on the Automobile Interior Noise
Caused by Air Conditioning Beat-frequency
ZHU Weibing（1），LI Honggeng（2）
SAIC-GM-Wuling Automobile Co,.Ltd
Abstract: The interior noise is one of key performances of vehicle NVH. There are many factors for vehicle interior noise, include engine noise, intake noise, exhaust noise, transmission noise and wind noise on high speed. The vehicle air condition will bring visible interior noise while it working. And it’s easy to distinguish it on relatively. In air condition system, it’s normal for a little noise in compressor, evaporator, fan and pipeline. But if it exist too big noise, there may be exist some problems in air condition system. This passage explains how to resolve the problem according to the air condition noise with the method of separate working and frequency analysis. At the same time it’s a reference to the carmaker’s vehicle NVH develop.
Key words:Vehicle NVH, Speed ratio, Compressor, Dynamotor, Beat-frequency
1 前言
汽车空调系统在工作时也会产生非常明显的车内噪声，而且其产生的噪声相对容易被乘员辨识。空调系统压缩机、蒸发器、鼓风机及管路系统有轻微噪声是正常的，但是如果噪声过大或存在异响，就说明空调系统有故障，需要及时治理。
本文针对国内某款微车在开发过程中，由于空调系统拍频现象导致的车内噪声过大问题，采用分别运转法、频谱分析法等方法来确定汽车产生拍频现象的源头，并运用适当的方法来解决此问题，同时也为汽车工程技术人员NVH开发提供借鉴。
2空调系统噪声分析
图1 汽车空调系统工作原理图2.1 汽车空调系统工作原理
目前的车载空调系统，绝大部分都是基于压缩机制冷的原理进行工作的。由于空调系统在工作时，内部同时存在气体和液体，使得空调系统工作时气体噪声、固体噪声以及液体噪声同时存在。通常，用于制冷的小型高速压缩机是空调系统噪声的最主要噪声源之一，如果当汽车空调系统开启时存在比较大的振动声，主要来源于压缩机和压缩机支架，如果支架松动或压缩机漏油，通常可以通过加固压缩机支架、更换压缩机密封件、增加润滑油使噪声问题得以解决。汽车空调制冷系统基本工作原理见图1：
压缩机使制冷剂从气态转变液态，达到制冷剂散热凝露的目的；同时在整个空调系统，压缩机还是管路内介质运转的压力源，压缩机往往是安装在发动机上，并用皮带驱动（也有直接驱动的），冷凝器安装在汽车散热器的前方，而蒸发器在车里面，工作时从蒸发器出来的低压气态致冷剂流经压缩机变成高压高温气体，经过冷凝器散热管降温冷却变成高压低温的液体，再经过贮液干燥器除湿与缓冲，然后以较稳定的压力和流量流向膨胀阀，经节流和降压最后流向蒸发器。致冷剂一遇低压环境即蒸发，吸收大量热能。车厢内的空气不断流经蒸发器，车厢内温度也就因此降低。液态致冷剂流经蒸发器后再次变成低压气体，又重新被吸入压缩机进行下一次的循环工作。
2.2 车辆状态描述
某型微车的主要配置参数如下表1；开发阶段：中期样车；
怠速开空调时，车内存在非常明显的异响声，声音为有节奏（时间间隔为1-2秒）的时断时续的
周期性轰鸣声，主观感觉非常不舒服；加速情况下，在3700rpm-5700rpm 处存在着同样的时断时续的周期性轰鸣问题；严重影响了驾乘舒适性。该车可能涉及到空调系统噪声的主要配置如下：
表1 车辆主要配置及参数
类 别 型 式 类 别
型 式
发动机
四缸四冲程汽油机
空调压缩机 10缸斜板型往复活塞式发动机与压缩机传动比 1：1.14 鼓风机 分别工作 发动机与发电机传动比
1：2.1
蒸发器
前蒸+顶蒸
3 噪声源识别
采用以下方法，初步判断分析问题产生源头， 3.1 怠速情况
定置状态下，车辆保持怠速； （1） 关闭空调系统，无异响；
（2） 打开鼓风机，让空调系统处于停止状态，噪声增大但无异响； （3） 开启空调系统，有周期性轰鸣异响，时间间隔为1.2s 左右；
20.00
50.00
Hz
driver:S (CH22)
0.00
9.90s
-30.00
50.00
d B (A )
33.00
34.55
31.96AutoPow er driver:S (A) WF 100 [0-9.9 s]
图3 怠速开空调驾驶员耳旁噪声colormap
周期性 轰鸣异响
在开关空调系统两种状态下，按照GB/T 18697-2002《声学 汽车车内噪声测量方法》布置驾驶员测量点，分别测量驾驶员右耳处的噪声阶次front/back 图和colormap 图。见图2，图3；（图2中蓝色线为关空调状态时的驾驶员耳旁2阶噪声图，绿色线为开空调状态时的驾驶员耳旁2阶噪声图）
从图2可以发现，关空调时，出现有轻微的2阶周期性轰鸣声，造成的影响基本可以忽略；开空调状态明显增加了有节奏的周期性轰鸣噪声，主
要为2阶噪声，由图3可以看出，周期性轰鸣声的频率主要为33Hz 左右；时间间隔约为1.2秒，与主观感觉异响状态相吻合。 从主观声音评估是来自于压缩机与发电机连接处；安装1个三向加速度传感器并将其布置
于压缩机总成支架处
（4） 在相同的工况下测量压缩机总成支架的
振动情况，如图4； 测量显示压缩机总成支架振动频率在33Hz
左右，振动图象与噪声图象一致；时间间隔1.4s 左右，与异响声音频率和状态较为吻合。
（5） 初步判断异响来自于发动机和压缩机的转动传递过程。 3.2 加速情况
按照GB/T 18697-2002《声学 汽车车内噪声测量方法》布置驾驶员测量点， （1） 测量三档全油门加速时驾驶员右耳处的噪声阶次front/back 图和colormap 图
由图5.1可以看出在加速情况下，在2阶噪声附近，出现有2.1阶的谐频噪声，主要的问题集中在3700rpm 与5700rpmz 之间，二者阶次较近，为引起驾驶员耳旁周期性轰鸣异响的主要原因。
（2） 拆除发动机与发电机的连接皮带，3700rpm-5700rpm 处周期性轰鸣声异响消失，重新测试驾
驶员右耳处的噪声，如下图5.2
20.00
400.00
Hz 1014.195992.29r p m
-10.00
85.00
2.002.10
3769.09
5747.81
20.00400.00H z 995.165676.04r p m
-10.00
85.00
2.00
3821.13
5676.04图5.1 三挡加速时驾驶员耳旁噪声colormap图
图5.2 拆除发电机皮带后三挡加速时驾驶员耳旁噪
声colormap图
从图5.1、图5.2可以看出，拆除发电机皮带后，驾驶员耳旁噪声中2.1阶的谐频消失，由此可以断定3700rpm-5700rpm 处噪声是由该2.1阶谐频引起的。
4 原因分析
4.1 拍频现象理论分析
拍频是由于两个或多个频率相近(一般
2~10Hz)的振动/噪声信号于特定波长叠加、消
减，产生周期性忽大忽小的振动/噪声变化信号，它往往给人以极其不舒适的感觉。
无论是声波或地面波，单纯的正弦波几乎是不存在的，绝大多数都是复合波。即起码由两个以上的波形叠加而成。最简单的例子也是一个倍音关系的两个波形，根据相互之间的不同的相位改变其波形；相同频率的正弦波，尽管由几个波合成，其波形仍然是相同频率的正弦波合成，然而只要是频率稍有不同，就会出现如图6所示的
拍频现象；
它的变化是在1个周期内，在原有正弦波下
进行等次数的振动，只不过是其振幅大小有大有小而已。实际上，具有周期性的，形成基波和倍数振动的波形情况是极少的，而实际存在的普通波，它也是一个相互的没有倍数关系的周期波形的集合。作为一个整体很难找到一个周期性的重复，通常是一个波形上再加上一个非周期性的波动，而且随着时间的变化，它所形成的冲击波也急剧地变化。 4.2 分析结果
由拍频理论分析我们可知，车辆在怠速时车内周期性轰鸣异响以及加速时3700rpm-5700rpm 处周期性轰鸣异响的现象为拍频现象。
对导致拍频现象产生的原因进行分析，同时对比图2、图3，我们发现发动机与压缩机传动比1:1.14是导致车辆在怠速时产生拍频现象的主要原因。由于发动机与压缩机速比过于接近，怠速开空调时，由于发动机转速在950rpm 左右，由此可以得出发动机点火基频是32Hz 左右，压缩机转动时产生1.14
幅值图6 拍频现象（频率稍有不同的正弦波合成）
20.00
50.00
H z
driver:S (C H 1)
0.00
9.90s
-30.00
50.00
d B (A )
33.47AutoP ower driver:S (A) W F 100 [0-9.9 s]
8 更改压缩机与发动机速比后驾驶员耳旁噪声colormap
倍于发动机转速的振动频率，频率约为35Hz 左右，两个接近的频率，波形相互叠加、消减，互相影响，耦合，产生了严重的拍频现象，表现在频率33Hz 附近，最后通过悬置系统传递到车身，最终通过车身的声学响应导致驾驶员耳旁周期性轰鸣异响。
而由图5.1、图5.2的分析中我们可以知道，加速时3700rpm-5700rpm 处周期性轰鸣异响是由发动机与发电机皮带的传动所引起，测量所得数据2.1阶谐频同发电机与发动机的传动比2.1吻合，由于发动机在运转时会产生相应的2、4、6阶的振动和噪声，由图5.1中可以看出，在3700rpm-5700rpm 处，发动机2阶噪声与2.1阶噪声相距较近，为共同影响区域；而从图5.2可以看到，拆除发动机与发电机皮带后，2.1阶噪声消失，同时周期性轰鸣异响声也消失；由于发动机皮带轮至发电机皮带轮传动比1:2.1，在高速时发电机的1阶不平衡振动会产生发动机2.1阶的振动，与发动机2阶振动相互影响、耦合形成强烈的拍频现象，该振动拍频通过发动机悬置传递给车身，再通过车身的结构声学响应传递到车内，从而导致车内周期性的轰鸣异响；因此可以判定加速时3700rpm-5700rpm 处周期性轰鸣异响为发动机引起的2阶振动与发电机皮带引起的2.1阶振动相互影响、耦合产生的拍频现象所导致。
5 解决措施
5.1 怠速工况
怠速开空调情况下，发动机点火基频为32Hz 左右，此时的拍频现象比较严重，根据在2Hz-10Hz 内容易发生拍频现象的原理，应该控制发动机与压缩机速比，使其频率差保持在10Hz 以上。根据2Hz 的最小频率间隔，发动机与压缩机的速比在相差2/32≈6.3%，即压缩机与发动机速比在达到1.06时就可能会出现拍频现象；按相差10Hz 的最大频率间隔设计原则需要转速相差10/32≈30%，才能完全避免该问题；因此应将压缩机与发动机的速比限制在1.30以上才能完全避免拍频现象的产生，即可能发生拍频现象的速比区间为1.06~1.30之间。由此可见，目前的压缩机与发动机速比1.14，刚好位于此区间且发生了严重的拍频现象，不符合要求，因此需要更改该速比。
由于压缩机与发动机速比调整至1.30，使速比更改过大会导致压缩机功率消耗增加过大，油耗和相关整车性能都会发生较大改变；又由于在拍频现象中，频率相差越大，拍频现象越轻，因此，调整发动机与压缩机速比至1:1.23，一来可以降低发动机与压缩机转动传递过程中的拍频现象，二来又不至于因发动机与压缩机速比增加较大而改变了整车油耗和相关整车性能。
将更改速比后的压缩机装车重新进行试验，数据如下图7、图8；（图7中蓝色线为更改发动机与压缩机速比为1:1.23后的状态，绿色线为原速比状态）
从图7可以看到，将压缩机与发动机速比更改为1.23后，2阶拍频现象大为减少，造成的影响基本可以忽略，噪声峰值由49dB(A)降到39 dB(A)，降幅达10 dB(A)，主要的噪声贡献源基本消失。从图8可以看到，拍频现象基本消失，噪声幅值大幅减小；同时主观感觉周期性轰鸣异响也基本消失，影响可以忽略不计，说明更改了压缩机与发动机速比后，效果显著。
5.2 加速工况
加速工况下，3700rpm-5700rpm 处周期性轰鸣异响确认为发动机2阶振动与发电机皮带2.1阶振动拍频现象所致，由于发电机1阶不平衡导致发动机2.1阶的振动与发动机本体2阶振动存在0.1/2=5%的频率差，而发动机在3700rpm-5700rpm 时的点火频率约为3700/60*2=123Hz 和5700/60*2=190Hz 左右，这时发电机与发动机的频率间隔为123*5%=6Hz 到190*5%=9Hz ，正好位于拍频现象的频率间隔区间（2-10Hz ）之间，为避免发电机产生的2.1阶振动与发动机的2阶振动产生拍频现象，需要调整发动机与发电机的速比，将其频率差调至拍频现象的间隔区间以下，已知发动机的最高转速为6000 rpm ，可以知道发动机最高点火频率6000/60*2=200Hz ，按照2Hz 的最小频率间隔，应保证发动机2阶振动与发电机皮带2.1阶振动有2/200=1%的间距，因此应将发电机与发动机的速比调整到2.01以下，才能保证发电机与发动机不发生共振拍频现象。
因此，将发动机与发电机的速比调整为1:2，这样，发电机转动时产生对发动机的2阶振动谐频可与发动机振动所产生的2阶振动相重合，从而避免拍频现象的发生。
将更改速比后的发电机装车重新进行加速试验，数据如下图9；
20.00
400.00
Hz
driver:S (CH1)
1000.00
5500.00r p m
2.00
3723.26
5500.00
AutoP ow er driver:S (A) WF 181 [1002.8-5491.7 rpm ]
从图9我们可以看到，2.1阶谐频消失，拍频现象也消失；同时主观感觉在加速过程中不存在周期性轰鸣异响，表明更改到新的发电机速比后效果良好。
从而也证明更改速比能很好解决发动机皮带轮与发电机皮带轮的拍频现象问题。
6 结论
将发动机与压缩机速比调整为1:1.23后，能够很好地解决怠速时空调系统出现拍频异响现象，避免车内周期性轰鸣异响，同时对整车性能和油耗没有大的改变。将发动机与发电机速比调整为1:2后，也能够很好地解决加速时发电机与发动机之间的振动拍频现象，消除了汽车在加速情况下3700rpm-5700rpm 处的周期性轰鸣异响。
从上面的分析，我们知道发动机总成在运转过程中，由于发动机转速与其它轮系传递会出现各种问题，包括拍频和共振问题；当出现拍频问题时，要搞清楚拍频现象出现的原因，设计合理的轮系速比，保证它们的频率差在2-10Hz 以外，尽量避免拍频现象的产生。怠速和加速时的车内噪声来源很多，在噪声源识别中，如果出现周期性的轰鸣异响，我们可以判断和评估是否为拍频现象，针对出现的拍频现象，运用分别运转法及频谱分析法等方法，从产生拍频的主要源头入手，采用合理的设计手段，尽量减小和消除拍频现象产生的可能；同时也为汽车开发减少不必要的损失。
图9 更改发电机与发动机速比后驾驶员耳旁噪声colormap图
参考文献
[1] 马大猷. 声学名词术语 [M]. 北京：海洋出版社，1983
[2] 方贵银，李辉. 汽车空调技术[M].北京：机械工业出版社，2002.1
[3] 顾灿松，邓国勇，何森东.汽车空调系统异响引起的车内噪声研究与解决 [J].汽车技术 2008，11（21）:21-23
涡旋式汽车空调压缩机简介 涡旋式压缩机是自上世纪八十年代发展起来的一种高效率、低噪音、高可靠性压缩机。凭借着这些优点，涡旋式压缩机在制冷行业得到了迅猛的发展。目前已经广泛的应用于家用空调，中央空调、汽车空调，空气压缩等各个领域。在汽车空调领域中，涡旋式压缩机被称为第三代压缩机，正在以其独特的性能优势逐渐代替传统的斜盘式压缩机和旋转式压缩机。 涡旋式压缩机在制冷系统中的卓越性能表现，使得时隔20年的今天，它依然是专家学者研究的热点。 从家用空调认识涡旋式压缩机 1、认识涡旋式压缩机 国内大部分用户对涡旋式压缩机的认识，可能首先是从家用空调开始的。家用空调压缩机经历了活塞式、旋转式、涡旋式等几个发展阶段。活塞式、旋转式压缩机目前多用于窗机、分体机等匹数较低的机型。而柜机由于其系数较高，活塞式、旋转式压缩机已不能充分满足其整机匹配的需要，只有采用涡旋式压缩机才能保持较高的热效率和能效比。 2、涡旋式压缩机的优点 涡旋式压缩机的能效比高（高效率），意味着与其他压缩机相比，在提供相同制冷量的情况下，涡旋式压缩机耗功要小得多，也就是节能，对于家用空调而言就是省电。 涡旋式压缩机的另一个优点就是噪音低，一般比活塞式压缩机低3～5dB (A)，是家用静音空调的基础。 涡旋式压缩机的再一个优点就是可靠性高。设计原理和较少的零部件为其高可靠性提供了充分的保证。 功耗、噪音、可靠性是用户对家用空调选择的重要依据。由于涡旋式压缩机具有的高能效比、低噪音和高可靠性等诸多优点，涡旋式压缩机已经越来越多的被用于家用空调系统和中央空调系统。
在中、大型中央空调机组上，一个明显的趋势就是应用螺杆和涡旋技术。活塞机在3年前还处于主导地位，现在的市场份额却急剧下降到10%左右。 世界上第一台涡旋式压缩机于1983年由日立发明制造，在世界上被公认为涡旋式压缩机的“鼻祖”。其专利变频涡旋式压缩机及其一直领先的制造技术在日本被公认为该领域的标志。 家用空调的节能技术主要有变频系统和数码涡旋系统。例如日立采用的变频涡旋系统和美国谷轮公司拥有的数码涡旋系统。如果将我国的空调全部换成变频空调，则空调的平均年效率至少提高30%，每年可为国家节约480亿元。而数码涡旋技术每年又可比变频系统节能40%，其节能的效果可想而知。 3、发展和趋势 通过以上介绍可以知道，涡旋式压缩机及其控制技术已经被越来越多的使用在家用或中央空调系统中。 正是由于市场的这种发展趋势，美国谷轮公司已在苏州投资兴建年产100万台的柔性涡旋压缩机厂，已正式投产。该厂与谷轮在美国本土上的几家工厂规模相当，同属于全世界最大的涡旋压缩机制造厂。其产品将供应中国和亚太地区几乎所有的主要家用空调制造商。 汽车空调压缩机的发展 汽车空调压缩机的几个发展阶段： ①．活塞式压缩机 在汽车空调上使用的主要是斜盘式（活塞）压缩机，主要分为5缸机、7缸机和10缸机。 代表产品有： 日本电装的10(S)P系列(10缸机)，如10P20C（南京IVECO）、10S11C（原夏利威乐轿车）。 上海三电贝洱的5H14(5缸机)、7H15(7缸机)、BX11(10缸机)、7V16(变排量7缸机)、6V12(变排量6缸机)。
项目七汽车空调系统的检修 任务一汽车空调制冷系统零部件的检修 任务目标 任务描述 一辆桑塔纳2000GSI型轿车行驶85000Km后，发现打开空调制冷系统时，送风口有自然风送出，但是不制冷。经技术人员详细检测，很快发现造成制冷系统不制冷的故障原因，并排除了故障，恢复了空调制冷系统的制冷功能。 知识准备 一、空调制冷系统 汽车空调有以下四个功能：汽车空调的第一功能：调节车空气的温度；汽车空调的第二功能：调节车空气的湿度；汽车空调的第三功能：提供合适的气流速度与气流方向；汽车空调的第四功能：过滤净化车空气，保证车空气的质量。汽车空调系统大大改善了乘客在乘车时的舒适性和安全性。 空调制冷系统主要由压缩机、冷凝器、储液罐、膨胀阀、蒸发器、风机及管路与控制部件等组成。其布置如图7-1-1所示。
图7-1-1 （一）压缩机 压缩机是制冷回路的心脏，起到输送和压缩气态制冷剂，保证制冷循环正常工作的作用。其外形结构如图7-1-2所示。 图7-1-2 压缩机 汽车空调压缩机采用容积型压缩机，大多是斜盘式压缩机和立式往复式压缩机，利用活塞在汽缸中作往复运动来改变压缩室的容积吸入制冷剂和增压。 1.斜盘式压缩机的结构如图7-1-3所示。
图7-1-3 斜盘式压缩机的结构 1-曲轴2-活塞3-钢球4-支承盘5-外壳6-旋转斜盘7-吸簧8-外放泄阀板9-轴封10-离合板及毂11-密封座12-滑动轴承13-带滑轮14-离合器线圈及外壳15-前端盖16-气缸的前半部17-推力座圈18-推力轴承19-推力座圈20-气缸后半部21-油池22-吸油管23-后端盖24-油泵齿轮 斜盘式压缩机的工作原理如图7-1-4所示。 图7-1-4 斜盘式压缩机的工作原理 2．变容量压缩机 由于空调压缩机转速随发动机转速而变化，从节约能源等方面考虑，出现了变容量压缩机，能够根据蒸发器制冷负荷的变化自动调节排量。 变容量压缩机的种类有容量固定变化式和连续变化式两种。 （1）两级变容量空调压缩机 日本丰田佳美20系列轿车采用的变容量压缩机，是在10缸旋转斜盘压缩机的基

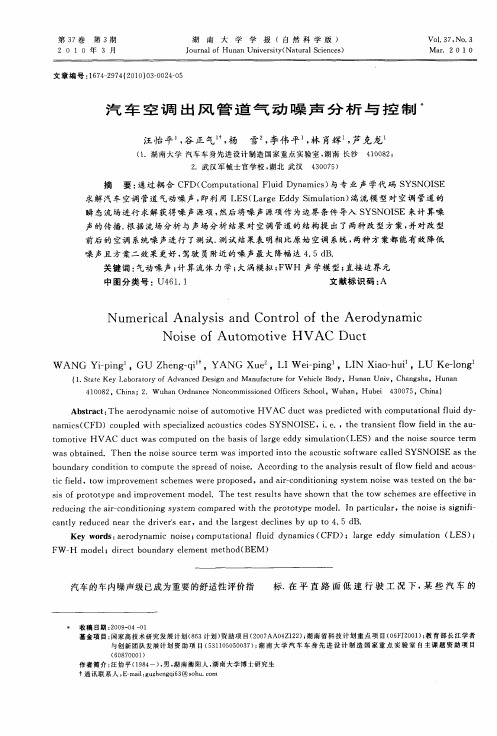

龙源期刊网 https://www.doczj.com/doc/541111629.html, 汽车空调出风管道气动噪声分析与控制 作者：汪怡平谷正气杨雪李伟平林肖辉芦克龙 来源：《湖南大学学报·自然科学版》2010年第03期 摘要:通过耦合CFD(Computational Fluid Dynamic)与专业声学代码SYSNOISE求解汽车空调管道气动噪声,即利用LES(Large Eddy Simulation)湍流模型对空调管道的瞬态流场进行求解获得噪声源项,然后将噪声源项作为边界条件导入SYSNOISE来计算噪声的传播。根据流场分析与声场分析结果对空调管道的结构提出了两种改型方案,并对改型前后的空调系统噪声进行了测试。测试结果表明相比原始空调系统,两种方案都能有效降低噪声且方案二效果更好,尤其大大降低了驾驶员附近的噪声,最大降幅达4.5 dB。 关键词:气动噪声;计算流体力学;大涡模拟;FW-H声学模型;直接边界元 中图分类号:U461.1 文献标识码:A Numerical Analysis and Control of the Aerodynamic Noise for Automotive HVAC Duct WANG Yi-ping1, GUZheng-qi1?, YANG-Xue2, LI Wei-ping1, LIN Xiao-hui1, LU Ke-long1 (1.State Key Laboratory of Advanced Design and Manufacture for Vehicle Body, Hunan Univ, Changsha, Hunan 410082, China; 2. Wuhan Ordnance Noncommissioned Officers School, Wuhan, Hubei 430075, China) Abstract: The aerodynamic noise of automotive HVAC duct is predicted by CFD coupled with specialized acoustics codes SYSNOISE, namely the transient flow field in the automotive HVAC duct is computed based on large eddy simulation(LES) and the noise source term is get. Then the noise source term is imported into the acoustic software called SYSNOISE as boundary condition to compute the spread of noise. According to the analysis result of flow field and acoustic field, tow improvement schemes are proposed, and air-conditioning system noise was tested based on prototype and improvement model. The test results show the tow schemes are effective to reduce the air-conditioning system compare with the prototype model. In particular, the noise is significantly reduced nearby driver’s ear, and the largest decline up to 4.5dB. Key words: Aerodynamic Noise; CFD; Large Eddy Simulation (LES); FW-H model; Direct BEM (Boundary Element Method)
