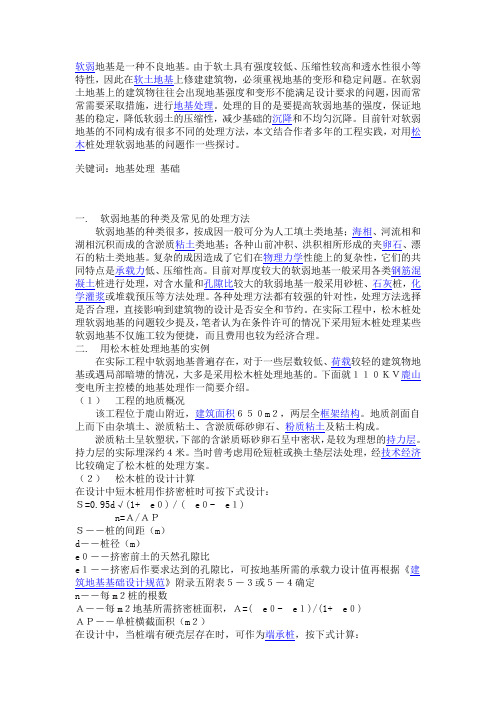

软弱地基是一种不良地基。由于软土具有强度较低、压缩性较高和透水性很小等特性，因此在软土地基上修建建筑物，必须重视地基的变形和稳定问题。在软弱土地基上的建筑物往往会出现地基强度和变形不能满足设计要求的问题，因而常常需要采取措施，进行地基处理。处理的目的是要提高软弱地基的强度，保证地基的稳定，降低软弱土的压缩性，减少基础的沉降和不均匀沉降。目前针对软弱地基的不同构成有很多不同的处理方法，本文结合作者多年的工程实践，对用松木桩处理软弱地基的问题作一些探讨。
关键词：地基处理基础
一. 软弱地基的种类及常见的处理方法
软弱地基的种类很多，按成因一般可分为人工填土类地基；海相、河流相和湖相沉积而成的含淤质粘土类地基；各种山前冲积、洪积相所形成的夹卵石、漂石的粘土类地基。复杂的成因造成了它们在物理力学性能上的复杂性，它们的共同特点是承载力低、压缩性高。目前对厚度较大的软弱地基一般采用各类钢筋混凝土桩进行处理，对含水量和孔隙比较大的软弱地基一般采用砂桩、石灰桩，化学灌浆或堆载预压等方法处理。各种处理方法都有较强的针对性，处理方法选择是否合理，直接影响到建筑物的设计是否安全和节约。在实际工程中，松木桩处理软弱地基的问题较少提及，笔者认为在条件许可的情况下采用短木桩处理某些软弱地基不仅施工较为便捷，而且费用也较为经济合理。
二. 用松木桩处理地基的实例
在实际工程中软弱地基普遍存在，对于一些层数较低、荷载较轻的建筑物地基或遇局部暗塘的情况，大多是采用松木桩处理地基的。下面就１１０ＫＶ鹿山变电所主控楼的地基处理作一简要介绍。
（１）工程的地质概况
该工程位于鹿山附近，建筑面积６５０m２，两层全框架结构。地质剖面自上而下由杂填土、淤质粘土、含淤质砾砂卵石、粉质粘土及粘土构成。
淤质粘土呈软塑状，下部的含淤质砾砂卵石呈中密状，是较为理想的持力层。持力层的实际埋深约４米。当时曾考虑用砼短桩或换土垫层法处理，经技术经济比较确定了松木桩的处理方案。
（２）松木桩的设计计算
在设计中短木桩用作挤密桩时可按下式设计：
Ｓ=0.95d√(1+ e０)／( e０- e１)
n=Ａ/ＡＰ
Ｓ――桩的间距（m）
d――桩径（m）
e０――挤密前土的天然孔隙比
e１――挤密后作要求达到的孔隙比，可按地基所需的承载力设计值再根据《建筑地基基础设计规范》附录五附表５－３或５－４确定
n――每m２桩的根数
Ａ――每m２地基所需挤密桩面积，Ａ=( e０- e１)/(1+ e０)
ＡＰ――单桩横截面积（m２）
在设计中，当桩端有硬壳层存在时，可作为端承桩，按下式计算：
Ｐa=Ψα[σ]A -----------------(a)
Ｐa――单桩承载力
Ψ―――纵向弯曲系数，与桩间土质有关，一般可取１
α―――桩材料的应力折减系数，木桩取0.5
[σ]――桩材料的容许压力，kＰa
本实例中柱下独立基础附加应力及自重总值为950KN。选③层为桩端持力层，地基土的容许承载力经综合分析后取值130kPa，基础埋深１.5米，经计算基础尺寸为2.6*2.9m2。持力层埋藏较浅，因而采用端承桩设计。根据（a）式，当以松木为材料，桩直径为15cm时，[σ]为2773.4kPa
Ｐa=1*0.5*2773.4*(0.15/2)2*π=24.5KN/根
每平方米所需桩数为
n=950/(2.6*2.9*24.5)=5.14根／m2
实取５根／m2
该工程的桩基底面积为210m2，所需桩数:
210*5=1050根
桩的布置按梅花形：
全部打桩完毕后，在桩顶面铺设20cm厚片石灌石子，加以夯实，然后再做基础。（３）经济效果分析
软弱地基的松木桩处理技术
根据建筑预算定额，φ15cm的松木桩2.5m长每根桩工料费为15元／根，总费用1050*15=1.575万元。若用12cm*12cm混凝土预制短桩约需5.1万元；若用换土垫层则需2.4万元，并且因地下水位较高，换土施工难度很大。显然用松木桩方案为首选。该工程1999年5月竣工两年多来，通过使用和观测证明，结构稳定安全。
三. 松木桩处理软弱地基的适应条件
根据笔者在软土地基上工程建设的实践经验，软土地基的设计之前必须认真进行工程地质勘察和土工试验。只有查清土层和土质的情况，才能正确地进行设计和施工；再者，必须从场地的土层和土质的特点出发，对地基与基础的结构、施工及使用等方面进行综合考虑，通过方案比较、合理地选择地基处理方案。一般软土厚度小于5m时较为适宜用松木桩处理，为了便于打桩，桩长不宜超过4m。作端承桩时，为了保证桩尖能进入持力层，上部可先开挖至基础的埋深后再打桩。桩的材料必须用松木，因松木含有丰富的松脂，这些松脂能很好地防止地下水和细菌对其的腐蚀，价格也较为便宜。松木桩适宜在地下水以下工作，对于地下水位变化幅度较大或地下水具有较强腐蚀性的地区，不宜使用松木桩。
实践证明，短木桩处理软弱地基时，有施工方便、经济效益明显的优点，它可避免大量的土方开挖，因而在松木资源较为丰富的地区，用松木桩处理软弱地基在经济和技术上是可行的，它不失为一种处理软弱地基的有效手段。

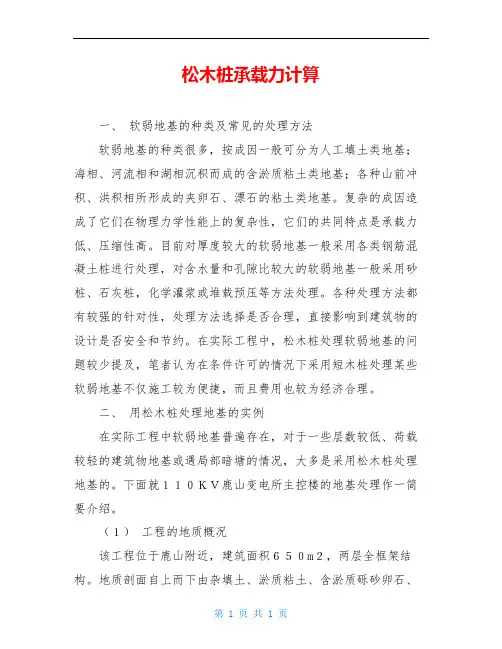

软弱地基的松木桩处理 摘??要：软弱地基是一种不良地基。由于软土具有强度较低、压缩性较高和透水性很小等特性，因此在软土地基上修建建筑物，必须重视地基的变形和稳定问题。在软弱土地基上的建筑物往往会出现地基强度和变形不能满足设计要求的问题，因而常常需要采取措施，进行地基处理。处理的目的是要提高软弱地基的强度，保证地基的稳定，降低软弱土的压缩性，减少基础的沉降和不均匀沉降。目前针对软弱地基的不同构成有很多不同的处理方法，本文结合工程实践，对用松木桩处理软弱地基的问题作一些探讨。 关键词：地基处理松木桩施工 一、软弱地基的种类及常见的处理方法 软弱地基的种类很多，按成因一般可分为人工填土类地基；海相、河流相和湖相沉积而成的含淤质粘土类地基；各种山前冲积、洪积相所形成的夹卵石、漂石的粘土类地基。复杂的成因造成了它们在物理力学性能上的复杂性，它们的共同特点是承载力低、压缩性高。目前对厚度较大的软弱地基一般采用各类钢筋混凝土桩进行处理，对含水量和孔隙比较大的软弱地基一般采用砂桩、水泥搅拌桩，化学灌浆或堆载预压等方法处理。各种处理方法都有较强的针对性，处理方法选择是否合理，直接影响到建筑物的设计是否安全和节约。在实际工程中，松木桩处理软弱地基的问题较少提及，笔者认为在条件许可的情况下采用短木桩处理某些软弱地基不仅施工较为便捷，而且费用也较为经济合理。 二、用松木桩处理地基的实例 在实际工程中软弱地基普遍存在，对于一些桥梁支架基础遇局部软弱地基的情况，大多是采用松木桩处理地基的。下面就北涝圩大桥现浇箱梁的地
基处理作一简要介绍。 1、工程的地质概况 根据钻孔资料，堤基土（岩）按其时代、成因及岩性不同，自上而下分为人工填土和耕土（Q ml ，层号①-1、①-2），②-3淤泥质粉质粘土。 支架地基主要位于②-3淤泥质粉质粘土，该层层厚~8.6m ，平均7.45m 。结合支架结构型式和荷载分布及支架工程对地基的要求，并参照专家论证会的地基处理意见，支架地基基础采用松木桩基础。 2、 松木桩的设计计算 ? ?根据钻孔资料，堤基土（岩）按其时代、成因及岩性不同，自上而下分为人工填土和耕土（Q ml ，层号①-1、①-2），②-3淤泥质粉质粘土。 支架地基主要位于②-3淤泥质粉质粘土，该层层厚~10.3m ，平均7.45m 。结合支架结构型式和荷载分布及支架工程对地基的要求，支架地基基础采用松木桩基础。 （1）桩身及其布置设计计算 根据《建筑地基处理规范》（JGJ79－2002），单桩竖向承载力特征值应通过现场单桩荷载试验确定，对于初步设计报告阶段，可按以下列公式估算： 1n a p si i p P i R u q l q A α==+∑； 式中： p u ——桩的周长，m ； si q ——桩周第i 层土的侧阻力特征值，取11kPa ； i l ——桩周第i 层土的厚度，取4m ； α——桩端天然地基土的承载力折减系数，取； p q ——桩端天然地基土未经修正的承载力特征值，摩擦桩时取0 kPa ；

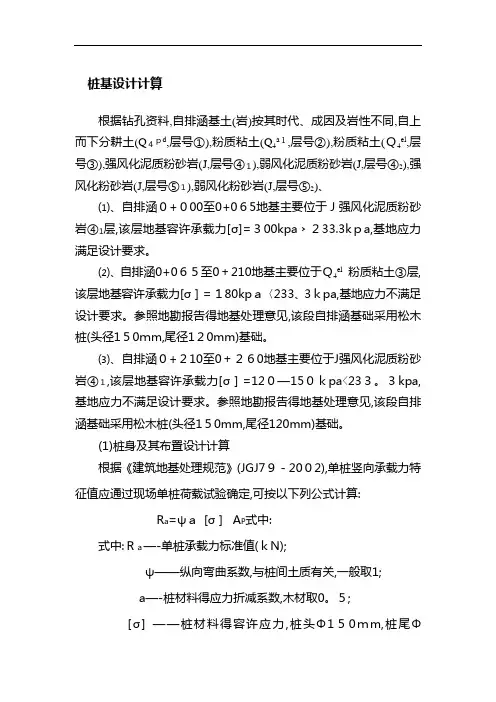

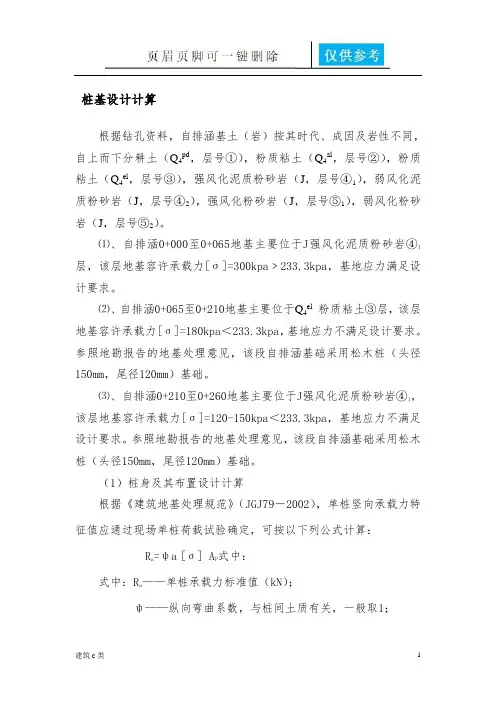

桩基设计计算 根据钻孔资料，自排涵基土（岩）按其时代、成因及岩性不同，自上而下分耕土（Q4pd，层号①），粉质粘土（Q4al，层号②），粉质粘土（Q4el，层号③），强风化泥质粉砂岩（J，层号④1），弱风化泥质粉砂岩（J，层号④2），强风化粉砂岩（J，层号⑤1），弱风化粉砂岩（J，层号⑤2）。 ⑴、自排涵0+000至0+065地基主要位于J强风化泥质粉砂岩④1层，该层地基容许承载力[σ]=300kpa﹥233.3kpa，基地应力满足设计要求。 ⑵、自排涵0+065至0+210地基主要位于Q4el粉质粘土③层，该层地基容许承载力[σ]=180kpa＜233.3kpa，基地应力不满足设计要求。参照地勘报告的地基处理意见，该段自排涵基础采用松木桩（头径150mm，尾径120mm）基础。 ⑶、自排涵0+210至0+260地基主要位于J强风化泥质粉砂岩④1，该层地基容许承载力[σ]=120-150kpa＜233.3kpa，基地应力不满足设计要求。参照地勘报告的地基处理意见，该段自排涵基础采用松木桩（头径150mm，尾径120mm）基础。 （1）桩身及其布置设计计算 根据《建筑地基处理规范》（JGJ79－2002），单桩竖向承载力特征值应通过现场单桩荷载试验确定，可按以下列公式计算： R a=ψa[σ] A P式中： 式中：R a——单桩承载力标准值（kN）； ψ——纵向弯曲系数，与桩间土质有关，一般取1； a——桩材料的应力折减系数，木材取0.5；
[σ] ——桩材料的容许应力，桩头Φ150mm，桩尾Φ120mm 的松木桩[σ]=2700kpa； A P——桩端截面积（m2）； 故R a=1×0.5×2700×π×（0.12/2）2=15.26 S=R/R a=233.3/15.26=15.3，即每平方米至少15.3根桩。实际设计松木桩采用500×500梅花形布置，面积置换率m=d2/（1.05*s）2=8% 根据以上公式，松木桩单桩竖向承载力特征值计算成果见表5－15。 表单桩竖向承载力特征值计算成果表 松木桩桩身尾径φ=12mm，单桩长3m，按500×500mm间距呈梅花型布置。 ②、复合地基设计计算 根据《建筑地基处理规范》（JGJ79－2002），复合地基承载力应
松木桩施工的使用范围及使用特点 对于软土地基来说，一般软土厚度小于5m时较为适宜用松木桩处理，为了便于打桩，桩长不宜超过4m。作端承桩时，为了保证桩尖能进入持力层，上部可先开挖至基础的埋深后再打桩。桩的材料必须用松木，因松木含有丰富的松脂，这些松脂能很好地防止地下水和细菌对其的腐蚀，价格也较为便宜。松木桩适宜在地下水以下工作，对于地下水位变化幅度较大或地下水具有较强腐蚀性的地区，不宜使用松木桩。实践证明，短木桩处理软弱地基时，有施工方便、经济效益明显的优点，它可避免大量的土方开挖，因而在松木资源较为丰富的地区，用松木桩处理软弱地基在经济和技术上是可行的，它不失为一种处理软弱地基的有效手段。 松木桩处理软基在高速公路建设中的应用 摘要本文简要叙述了松木桩处理软基的工程实践，阐述了该方 法的经济性、适用范围、效果及可行性，希望能为以后同类工程的施工提供一些借鉴。 软基处理一直是建筑业面临的难题，尤其对于修建高速公路来讲，在一项工程中时常会遇到多种软基，且情况也更为复杂多变。软基的处理方法有很多，如粉喷桩、换填、抛石以及灌注桩等，实际中可根据情况进行选择。笔者在参加泰赣高速 C6 标施工时，采用打松木桩的方法来处理软基取得了很好的效果，现简单介绍如下，或许对其他工程有借鉴的价值。泰赣高速是江西省第一条山区高速，地形复杂，地质结构变化大，通道、涵洞、桥隧较多，现
以 K216+746 处 4m × 6m 异形盖板涵为例，介绍一下松木桩处理软基的工程实践。此涵的地质结构为： 0--3.5m 为软塑状淤质粘 土， 3.5 — 5.0m 为砂砾石层， 5.0 — 12.4m 为强风化花岗岩，经分析将持力层选在第二层砂砾石层。 一、方案比较 方案一：采用清淤换填，经济方面 17.5 万元，费用较高。施工时正值雨季，会有大量淤泥重新淤满基坑，并且无法为清淤提供可行便道。 方案二：若用砼桩，经济方面 18.3 万元，费用最高，周期长，工期不允许。 方案三：打松木桩， 2776 根× 25 元／根 =6.94 万元。由于涵位上长年流水，且正值春季江西多雨季节，其他方案的设备、材料进场十分困难，再加上工期提前了 12 个月，同时山区松树资源十分丰富，又较便宜，可就地取材，减少了工程量，经比选后决定采用方案三。 二、松木桩设计 作为端承桩，按下式计算： 2773.4kPa ，

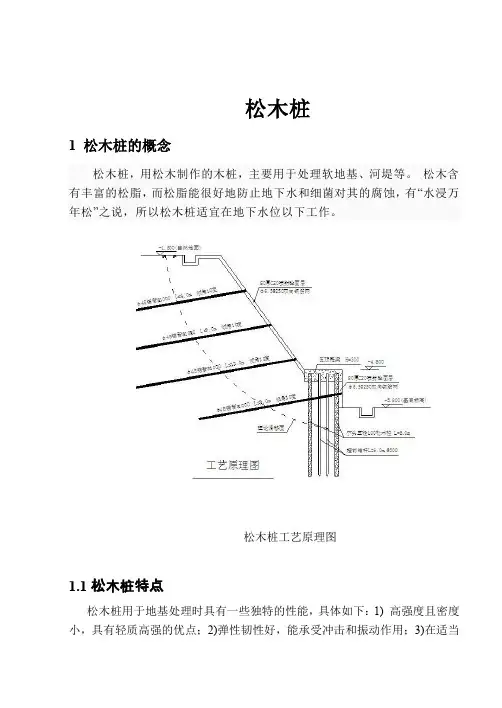

****（一期）工程Ⅱ标段 松木桩方案 一、工程概况 由于东面及北面原永久性围墙离基坑边坡较近，为保留现有围墙，使放坡坡率减小及冠梁与护坡间间距减小，并降低现有围墙对基坑的扰动，特选用松木桩加固方案，因松木桩含松脂，防腐能力良好，且施工技术简单，造价低廉。 二、松木桩的设计计算 松木桩作为地基加固处理时，当土质为软弱土层且埋深较深时候，松木桩可用作挤密桩使用，松木桩打入后对旁边土进行挤压，从而增加土层的密实度，达到要求的设计强度；当桩端有硬壳层存在时可作为端承桩，在设计中短松木桩用作挤密桩时可按照下式计算：Ｓ=0.95d√(1+ e０)／( e０- e１) n=Ａ/ＡＰ Ｓ――桩的间距（m） d――桩径（m） e０――挤密前土的天然孔隙比可由地质报告查出
e１――挤密后作要求达到的孔隙比，可按地基所需的承载力设计值再根据《建筑地基基础设计规范》附录五附表５－３或５－４确定n――每m２桩的根数 Ａ――每m２地基所需挤密桩面积，Ａ=( e０- e１)/(1+ e０) ＡＰ――单桩横截面积（m２） 在设计中，当桩端有硬壳层存在时，松木桩可作为端承桩， 按下式计算： Ｐa=Ψα[σ]A -----------------(a) Ｐa――单桩承载力 Ψ―――纵向弯曲系数，与桩间土质有关，一般可取１ α―――桩材料的应力折减系数，木桩取0.5 [σ]――桩材料的容许压力，kＰa 对本工程土质情况，自然地坪下12米左右均为淤泥层，由地质报告查询本土层的实验分析情况，找出天然孔隙率，再根据地基所需的承载力设计值再根据《建筑地基基础设计规范》附录五附表５－３或５－４确定挤密后要求达到的孔隙率，经过计算，当土质为可塑时，压入梢径16-18cm的松木桩做挤密桩处理，长4米,连续布臵。
软弱地基处理方法
软弱地基处理方法 软弱地基是一种不良地基。由于软土具有强度较低、压缩性较高和透水性很小等特性，因此在软土地基上修建建筑物，必须重视地基的变形和稳定问题。在软弱土地基上的建筑物往往会出现地基强度和变形不能满足设计要求的问题，因而常常需要采取措施，进行地基处理。处理的目的是要提高软弱地基的强度，保证地基的稳定，降低软弱土的压缩性，减少基础的沉降和不均匀沉降。目前针对软弱地基的不同构成有很多不同的处理方法，以下对用松木桩处理软弱地基的问题作一些探讨。一、软弱地基的种类及常见的处理方法软弱地基的种类很多，按成因一般可分为人工填土类地基；海相、河流相和湖相沉积而成的含淤质粘土类地基；各种山前冲积、洪积相所形成的夹卵石、漂石的粘土类地基。复杂的成因造成了它们在物理力学性能上的复杂性，它们的共同特点是承载力低、压缩性高。目前对厚度较大的软弱地基一般采用各类钢筋混凝土桩进行处理，对含水量和孔隙比较大的软弱地基一般采用砂桩、石灰桩，化学灌浆或堆载预压等方法处理。各种处理方法都有较强的针对性，处理方法选择是否合理，直接影响到建筑物的设计是否安全和节约。在实际工程中，松木桩处理软弱地基的问题较少提及，但在条件许
可的情况下采用短木桩处理某些软弱地基不仅施工较为便捷，而且费用也较为经济合理。二、用松木桩处理地基的实例在实际工程中软弱地基普遍存在，对于一些层数较低、荷载较轻的建筑物地基或遇局部暗塘的情况，大多是采用松木桩处理地基的。下面就110KV鹿山变电所主控楼的地基处理作一简要介绍。（1）工程的地质概况该工程位于鹿山附近，建筑面积650㎡，两层全框架结构。地质剖面自上而下由杂填土、淤质粘土、含淤质砾砂卵石、粉质粘土及粘土构成。淤质粘土呈软塑状，下部的含淤质砾砂卵石呈中密状，是较为理想的持力层。持力层的实际埋深约4米。当时曾考虑用砼短桩或换土垫层法处理，经技术经济比较确定了松木桩的处理方案。（2）松木桩的设计计算在设计中短木桩用作挤密桩时可按下式设计：S=0.95d√（1+e0）／（e0-e1）n=A/APS――桩的间距（m）d――桩径（m）e0――挤密前土的天然孔隙比e1――挤密后作要求达到的孔隙比，可按地基所需的承载力设计值再根据《建筑地基基础设计规范》附录五附表5－3或5－4确定n――每㎡桩的根数A――每㎡地基所需挤密桩面积，A=（e0-e1）/（1+e0）AP――单桩横截面积（㎡）在设计中，当桩端有硬壳层存在时，可作为端承桩，按下式计算：Pa=Ψα[σ]A-（a）Pa――单桩承载力Ψ―――纵向弯曲系数，与桩间土质有关，一般可取1α―――桩材料的应力折减系数，木桩取0.5[σ]――桩材料的容许压力，kPa本实例
松木桩施工方案 一、工程概况 根据岩土工程勘察资料，挡土墙基础下的地基土自上而下主要分为七种类型：1、①淤泥质土、②粉质粘土、③中砂；2、①淤泥质土、②中砂、③粉土；3、①淤泥质土、②中砂、③长石砂岩；4、①淤泥质土、②粉质粘土、③粉砂、④全风化岩；5、①淤泥质土、②中砂； 6、①粉质粘土、②粉砂质泥岩； 7、①粉质粘土、②中砂、③粉质粘土、④中砂。由上述可以分析出挡土墙基础下的地基土接触面主要为淤泥质土及粉质粘土。淤泥质土呈流塑状，具有天然含水量高，特点是承载力低、压缩性高，属于软弱土层。粉质粘土呈软～可塑状，属中压缩性土层，承载力较低。 二、松木桩施工方案 1、施工工艺 测量放线→挖、填工作面→桩位放样→打松木桩→锯平桩头→基础压石及混凝土基础施工→挡土墙施工 2、施工准备 ①、木桩采购及存放 ⅰ、木桩主要在当地木材市场采购，采用汽车运到工地现场仓库；木桩采购时应注意木材质地，桩长应略大于设计桩长。所用桩木须
材质均匀，不得有过大弯曲之情形。木桩首尾两端连成一直线时，各截面中心与该直线之偏差程度不得超过相关规定；另桩身不得有蛀孔、裂纹或其它足以损害强度之瑕疵。 ⅱ、木桩之吊运、装卸、堆置时，桩身不得遭受冲击或振动，以免因之损及桩身。木桩于使用时，应按运抵工地之先后次序使用，同时应检查木桩是否完整。木桩储存地基须坚实而平坦，不得有沉陷之现象，避免木桩变形。 ②、打试桩，确定桩长。 因堤岸较长，沿堤岸方向每约50m 打一根试桩，所以选试桩1 2根，以大概确定桩长。地质报告显示淤泥深度为1.6 m—3.07 m，粉质粘土深度为1.2m，为确保试桩成功，并考虑该类型桩的特殊性，淤泥质土配桩长度比同位置桩的有效长度大0.5米，粉质粘土配桩长度比同位置桩的有效长度大0.3米。 ③、打桩前，桩顶须先截锯平整，其桩身需加以保护，不得有影响功能之碰撞伤痕，桩头部位宜采用铁丝扎紧。 ④、松木桩的制作 ⅰ、桩径按设计要求严格控制，且外形直顺光圆； ⅱ、小端削成30cm 长的尖头，利于打人持力层； ⅲ、待准备好总桩数80 ％以上的桩时，调入挖掘机进行打桩施工，避免挖掘机待桩窝工；
软弱地基是一种不良地基。由于软土具有强度较低、压缩性较高和透水性很小等特性，因此在软土地基上修建建筑物，必须重视地基的变形和稳定问题。在软弱土地基上的建筑物往往会出现地基强度和变形不能满足设计要求的问题，因而常常需要采取措施，进行地基处理。处理的目的是要提高软弱地基的强度，保证地基的稳定，降低软弱土的压缩性，减少基础的沉降和不均匀沉降。目前针对软弱地基的不同构成有很多不同的处理方法，本文结合作者多年的工程实践，对用松木桩处理软弱地基的问题作一些探讨。 关键词：地基处理基础 一. 软弱地基的种类及常见的处理方法 软弱地基的种类很多，按成因一般可分为人工填土类地基；海相、河流相和湖相沉积而成的含淤质粘土类地基；各种山前冲积、洪积相所形成的夹卵石、漂石的粘土类地基。复杂的成因造成了它们在物理力学性能上的复杂性，它们的共同特点是承载力低、压缩性高。目前对厚度较大的软弱地基一般采用各类钢筋混凝土桩进行处理，对含水量和孔隙比较大的软弱地基一般采用砂桩、石灰桩，化学灌浆或堆载预压等方法处理。各种处理方法都有较强的针对性，处理方法选择是否合理，直接影响到建筑物的设计是否安全和节约。在实际工程中，松木桩处理软弱地基的问题较少提及，笔者认为在条件许可的情况下采用短木桩处理某些软弱地基不仅施工较为便捷，而且费用也较为经济合理。 二. 用松木桩处理地基的实例 在实际工程中软弱地基普遍存在，对于一些层数较低、荷载较轻的建筑物地基或遇局部暗塘的情况，大多是采用松木桩处理地基的。下面就１１０ＫＶ鹿山变电所主控楼的地基处理作一简要介绍。 （１）工程的地质概况 该工程位于鹿山附近，建筑面积６５０m２，两层全框架结构。地质剖面自上而下由杂填土、淤质粘土、含淤质砾砂卵石、粉质粘土及粘土构成。 淤质粘土呈软塑状，下部的含淤质砾砂卵石呈中密状，是较为理想的持力层。持力层的实际埋深约４米。当时曾考虑用砼短桩或换土垫层法处理，经技术经济比较确定了松木桩的处理方案。 （２）松木桩的设计计算 在设计中短木桩用作挤密桩时可按下式设计： Ｓ=0.95d√(1+ e０)／( e０- e１) n=Ａ/ＡＰ Ｓ――桩的间距（m） d――桩径（m） e０――挤密前土的天然孔隙比 e１――挤密后作要求达到的孔隙比，可按地基所需的承载力设计值再根据《建筑地基基础设计规范》附录五附表５－３或５－４确定 n――每m２桩的根数 Ａ――每m２地基所需挤密桩面积，Ａ=( e０- e１)/(1+ e０) ＡＰ――单桩横截面积（m２） 在设计中，当桩端有硬壳层存在时，可作为端承桩，按下式计算：
桩基设计计算 根据钻孔资料,自排涵基土(岩)按其时代、成因及岩性不同,自上而下分耕土(Q４ｐd,层号①),粉质粘土(Q4aｌ,层号②),粉质粘土(Ｑ4el,层号③),强风化泥质粉砂岩(J,层号④１),弱风化泥质粉砂岩(J,层号④2),强风化粉砂岩(J,层号⑤１),弱风化粉砂岩(J,层号⑤2)、 ⑴、自排涵０+０00至0+0６5地基主要位于Ｊ强风化泥质粉砂岩④1层,该层地基容许承载力[σ]=３00kpa﹥２33.3kｐa,基地应力满足设计要求。 ⑵、自排涵0+0６５至0＋210地基主要位于Ｑ4el粉质粘土③层,该层地基容许承载力[σ］＝１80kpａ〈233、3ｋpa,基地应力不满足设计要求。参照地勘报告得地基处理意见,该段自排涵基础采用松木桩(头径1５0ｍm,尾径1２0mm)基础。 ⑶、自排涵０+２10至0＋２６0地基主要位于J强风化泥质粉砂岩④１,该层地基容许承载力[σ］=12０—15０ｋpa<23３。３kpa,基地应力不满足设计要求。参照地勘报告得地基处理意见,该段自排涵基础采用松木桩(头径1５0mm,尾径120mm)基础。 (1)桩身及其布置设计计算 根据《建筑地基处理规范》(JGJ7９－20０2),单桩竖向承载力特征值应通过现场单桩荷载试验确定,可按以下列公式计算: R a=ψａ[σ］A P式中: 式中:Ｒａ—-单桩承载力标准值(ｋN); ψ——纵向弯曲系数,与桩间土质有关,一般取1; a—-桩材料得应力折减系数,木材取0。５; [σ] ——桩材料得容许应力,桩头Φ1５0ｍm,桩尾Φ
120mm得松木桩［σ]=2７０0kpa; A P——桩端截面积(m2); 故Ｒａ=１×0。5×270０×π×(0。12/2)２＝１５。26 Ｓ=R／R a＝233、3/1５。２6=１5、3,即每平方米至少1５、３根桩。实际设计松木桩采用500×500梅花形布置,面积置换率m=d2／(1、05＊s)2=8％ 根据以上公式,松木桩单桩竖向承载力特征值计算成果见表5-15、 表单桩竖向承载力特征值计算成果表 松木桩桩身尾径φ=12mm,单桩长3m,按500×５0０mm间距呈梅花型布置。 ②、复合地基设计计算 根据《建筑地基处理规范》(JGＪ79-2002),复合地基承载力应通
五、松木桩施工 本工程地质条件差，基层处理普遍采用梢径120mm、L=4000-6000mm的园木桩基础。 1、施工工艺流程 测量放线→挖、填工作面→桩位放样→打松木桩→锯平桩头→毛石嵌桩及C10砼垫层施工→承台施工 2、施工准备 ①、木桩采购及存放 木桩主要在当地木材市场采购，采用汽车运到工地现场仓库；木桩采购时应注意木材质地，桩长应略大于设计桩长。所用桩木须材质均匀，不得有过大弯曲之情形。木桩首尾两端连成一直线时，各截面中心与该直线之偏差程度不得超过相关规定；另桩身不得有蛀孔、裂纹或其它足以损害强度之瑕疵。 木桩吊运、装卸、堆置时，桩身不得遭受冲击或振动，以免因之损及桩身。木桩于使用时，应按运抵工地之先后次序使用，同时应检查木桩是否完整。木桩储存地基须坚实而平坦，不得有沉陷之现象，避免木桩变形。 ②、打试桩，确定桩长。 因打桩量较大，每约 50平方米打一根试桩。为确保试桩成功，并考虑该类型桩的特殊性，配桩长度比同位置桩的有效长度大0.5米。 ③、打桩前，桩顶须先截锯平整，其桩身需加以保护，不得有影响功能之碰撞伤痕，桩头部位宜采用铁丝扎紧。 ④、松木桩的制作 桩径按设计要求严格控制，且外形直顺光圆； 小端削成 30cm 长的尖头，利于打人持力层； 待准备好总桩数 80 ％以上的桩时，调入挖掘机进行打桩施工，避免挖掘机待桩窝工； 将备好的桩按不同尺寸及其使用区域分别就位，为打桩做好准备； 严禁使用沙杆等其他木材代替松木。
⑤、测量放样 松木桩施工前，由测量人员依据设计图纸进行放样，确定每个木桩打设桩位，采用测量用木桩予以标记。 3、挖掘机打桩流程 ①、挖掘机就位，为了使挤密效果好，提高地基承载力，打桩时必须由基底四周往内圈施打 ②、选择正确桩长的松木桩，并扶正松木桩，桩位按梅花状布置； ③、将挖掘机的挖斗倒过来扣压桩至软基中； ④、按压稳定后，用挖斗背面击打桩头，直到没有明显打人量为止，确保松木桩垂直打入持力层； ⑤、严格控制桩的密度，确保软基的处理效果。 ⑥、选择桩长 =该范围的试桩或控制桩长的较大者 +0.5m 。 （控制桩长=相邻打入桩长的平均值，例如：（2.3+2.8）/2=2.55m ）。 4、锯平桩头 ①、根据设计高度控制锯平桩头后的标高。 ②、桩头应离淤泥顶面 0.6m 左右，其中 0.4m 抛片石， 0.2m 插入基础砼，与之凝为一体。 5、桩间抛片石 作为堤岸基础，抛入 40 cm 厚片石，通过其与松木桩之间的嵌挤作用，能较好地将基础砼与淤泥隔开来，使基础砼不会因淤泥的影响而降低强度。抛片石时，对称均衡分层抛，每层先抛中间，后抛外侧，使桩成组并保持正确位置，另外一边抛毛石，一边适当填入石渣，使桩顶区嵌石密实，然后在此基础上可以做100㎜厚C10砼垫层。 三、打松木桩应着重控制的质量要求 1、桩位偏差必须控制在小于等于D/6-D/4中间范围内，桩的垂直度允差﹤1%。 2、在打桩时，如感到木桩入土无明显持力感觉时应向设计、监理及时汇报。 3、打桩线路注意从外往中间对称打，但要防止桩位严重移动。 4、按设计图所示，于地面标定木桩之预定打设位置，并经监理工程师检查合格后方可进
塔吊、人货电梯基础处理方案 一、工程概况 ************楼位于**市***路与***路交叉口东北角，根据地质勘探报告知，该区域土质较差，土层主要由杂填土、淤质粘土、粉质粘土等组成。 现场布设的塔吊两台，人货电梯三台，两台塔吊分别位于**#楼、**#楼北侧，3台人货电梯分别位于楼东南侧。塔吊定位后对照地质勘探报告，两台塔吊位于钻孔27-28，30-31范围内，从钻探点知塔吊基础需位于3-1层土（200KPA）或3-2层土（260KPA）内才能满足塔吊基础设计承载力。目前16#楼塔吊基础基底标高为9.000米，位于2-1层土内，距3-1层土还有4米，15#楼塔吊基础基底标高为11.200米，位于2-1层土内，距3-1层土还有4.6米，而2-1层土承载力为100KN/M2，承载力较低，不能满足塔吊及人货电梯的基础承载力要求，需要进行基础处理。查塔吊人货电梯使用说明书知，塔吊基础基底土层承载力不得小于0.2MPa, 人货电梯基础基底土层承载力不得小于0.15MPa。 二、方案选择 软弱地基的处理方法有许多种，项目拟采用的方案有静压桩、旋孔水泥搅拌桩、人工挖孔桩，松木挤密桩。但由于现场土方已大开挖，场地限制，大型机械进场施工困难，静压桩方案已不可行；由于地质分层，软土在中间且地下水位波动不明确，旋孔成桩成孔率不高（请专业施工队现场查看），人工挖孔桩由于土质及地下水情况不明，安全风险较大，且周期长、费用高，经过细致的比较及计算，现场拟采用松木桩复合地基来处理这几个设备基础，该方案相对施工简便且造价相对较低。
松木桩加固地基的工作原理，松木桩加固是利用天然地基土和桩体两部分共同受力，一是桩体的支撑作用，通过机械将桩体下压，使每根桩达到一定的承载力；二是挤密作用:松木桩施工时,采用锤击打入,桩孔位置原有土体被强制侧向挤压,使桩周一定范围内的土层密实度提高,起到挤密作用。为加大安全系数，松木桩设计及计算中未考虑桩体的端部承载力，土壤挤密后强度的增加。 三、松木桩的施工方法 1、施工工艺流程 测量放线→挖、填工作面→桩位放样→打松木桩→锯平桩头→沙石嵌桩及 C30砼施工→设备基础施工 2、施工准备 1）、木桩采购 木桩从当地木材市场采购，采用汽车运到工地现场仓库；木桩采购时应注意木材质地，桩长应略大于设计桩长。所用桩木须材质均匀，不得有过大弯曲之情形。另桩身不得有蛀孔、裂纹或其它足以损害强度之瑕疵。 2）、打桩前，桩顶须先截锯平整，其桩身需加以保护，不得有影响功能之碰撞伤痕，桩头部位宜采用铁丝扎紧。 3）、松木桩的制作 桩径按设计要求严格控制，且外形直顺光圆； 小端削成30cm 长的尖头，利于打人土层； 待准备好总桩数80 ％以上的桩时，调入挖掘机进行打桩施工，避免挖掘机待桩窝工； 将备好的桩按不同尺寸及其使用区域分别就位，为打桩做好准备；
5.2. 6.5 桩基设计计算 根据钻孔资料，自排涵基土（岩）按其时代、成因及岩性不同，自上而下分耕土（Q4pd，层号①），粉质粘土（Q4al，层号②），粉质粘土（Q4el，层号③），强风化泥质粉砂岩（J，层号④1），弱风化泥质粉砂岩（J，层号④2），强风化粉砂岩（J，层号⑤1），弱风化粉砂岩（J，层号⑤2）。 ⑴、自排涵0+000至0+065地基主要位于J强风化泥质粉砂岩④1层，该层地基容许承载力[σ]=300kpa﹥233.3kpa，基地应力满足设计要求。 ⑵、自排涵0+065至0+210地基主要位于Q4el粉质粘土③层，该层地基容许承载力[σ]=180kpa＜233.3kpa，基地应力不满足设计要求。参照地勘报告的地基处理意见，该段自排涵基础采用松木桩（头径150mm，尾径120mm）基础。 ⑶、自排涵0+210至0+260地基主要位于J强风化泥质粉砂岩④1，该层地基容许承载力[σ]=120-150kpa＜233.3kpa，基地应力不满足设计要求。参照地勘报告的地基处理意见，该段自排涵基础采用松木桩（头径150mm，尾径120mm）基础。 （1）桩身及其布置设计计算 根据《建筑地基处理规范》（JGJ79－2002），单桩竖向承载力特征值应通过现场单桩荷载试验确定，可按以下列公式计算： R a=ψa[σ] A P式中： 式中：R a——单桩承载力标准值（kN）； ψ——纵向弯曲系数，与桩间土质有关，一般取1； a——桩材料的应力折减系数，木材取0.5；
[σ] ——桩材料的容许应力，桩头Φ150mm，桩尾Φ120mm 的松木桩[σ]=2700kpa； A P——桩端截面积（m2）； 故R a=1×0.5×2700×π×（0.12/2）2=15.26 S=R/R a=233.3/15.26=15.3，即每平方米至少15.3根桩。实际设计松木桩采用500×500梅花形布置，面积置换率m=d2/（1.05*s）2=8% 根据以上公式，松木桩单桩竖向承载力特征值计算成果见表5－15。 表单桩竖向承载力特征值计算成果表 松木桩桩身尾径φ=12mm，单桩长3m，按500×500mm间距呈梅花型布置。 ②、复合地基设计计算 根据《建筑地基处理规范》（JGJ79－2002），复合地基承载力应通过现场复合地基载荷试验确定，对于初步设计报告阶段，可按以下列公式估算： 复合地基承载力：
设备基础 地 基 处理方案
编制：审核：
编制依据： 1、***********岩土工程勘察报告； 2、塔吊起重机混凝土基础技术规程（JGJ/T187-2009）； 3、建筑地基基础设计规范（GB50007-2002）; 4、建筑地基处理规范（JGJ79-2002）
塔吊、人货电梯基础处理方案 一、工程概况 ************楼位于**市***路与***路交叉口东北角，根据地质勘探报告知，该区域土质较差，土层主要由杂填土、淤质粘土、粉质粘土等组成。 现场布设的塔吊两台，人货电梯三台，两台塔吊分别位于**#楼、**#楼北侧，3台人货电梯分别位于楼东南侧。塔吊定位后对照地质勘探报告，两台塔吊位于钻孔27-28，30-31范围内，从钻探点知塔吊基础需位于3-1层土（200KPA）或3-2层土（260KPA）内才能满足塔吊基础设计承载力。目前16#楼塔吊基础基底标高为9.000米，位于2-1层土内，距3-1层土还有4米，15#楼塔吊基础基底标高为11.200米，位于2-1层土内，距3-1层土还有4.6米，而2-1层土承载力为100KN/M2，承载力较低，不能满足塔吊及人货电梯的基础承载力要求，需要进行基础处理。查塔吊人货电梯使用说明书知，塔吊基础基底土层承载力不得小于0.2MPa, 人货电梯基础基底土层承载力不得小于0.15MPa。 二、方案选择 软弱地基的处理方法有许多种，项目拟采用的方案有静压桩、旋孔水泥搅拌桩、人工挖孔桩，松木挤密桩。但由于现场土方已大开挖，场地限制，大型机械进场施工困难，静压桩方案已不可行；由于地质分层，软土在中间且地下水位波动不明确，旋孔成桩成孔率不高（请专业施工队现场查看），人工挖孔桩由于土质及地下水情况不明，安全风险较大，且周期长、费用高，经过细致的比较及计算，现场拟采用松木桩复合地基来处理这几个设备基础，该方案相对施工简便且造价相对较低。
松木桩基础处理施工方案 1、基础松木桩打设 （1）施工工艺流程 为了确保打桩安全，在围护桩施工前，先将第一级围护坡挖出后，然后使200型挖机进行压桩，压桩前，人工用绳将木桩栓牢，挖机起吊垂直后压桩。施工顺序如下： 木桩制作→基坑挖土→桩位放样→挖机就位→木桩起吊垂直就位→压桩施工→锯平桩头→钢管、模板支撑。 （2）木桩采购及存放 1）、木桩主要在当地木材市场采购，采用汽车运到工地现场；木桩采购选用长4m梢径为12cm的松圆木，去皮检查材质，保证质量，不得有缺损现象，不得有过大弯曲之情形，遇有个别弯曲木桩保证凸部朝向基坑。桩身不得有蛀孔、裂纹或其它足以损害强度之瑕疵。 2）、木桩之吊运、装卸、堆置时，桩身不得遭受冲击或振动，以免因之损及桩身。木桩于使用时，应按运抵工地之先后次序使用，同时应检查木桩是否完整。木桩储存地基须坚实而平坦，不得有沉陷之现象，避免木桩变形。 3）、打桩前，桩顶须先截锯平整，其桩身需加以保护，不得有影响功能之碰撞伤痕，确保施打桩时不破坏桩顶。 （3）松木桩的制作 桩径按设计要求严格控制，且外形直顺光圆；小端削成30cm 长的尖头，利于打入持力层；③待准备好总桩数80％以上的桩时，调入挖掘机进行打桩施工，避免挖掘机待桩窝工；将备好的桩按不同尺寸及其使用区域分别就位，为打桩做好准备；严禁使用不合格的或其他木材代替松木。 （4）测量放样 松木桩施工前，由测量人员依据设计图纸进行放样，确定每个木桩打设桩位，采用测量用木桩予以标记。 （5）挖掘机打桩流程 1）、挖掘机就位，为方便施打松木桩，第一坡土方开挖完成后，开始对进行
护坡施工。 2）、选择正确桩长（按设计要求选择松木桩）的松木桩，并扶正松木桩，桩位依次紧密布置； 3）、将挖掘机的挖斗倒过来扣压桩坡面基层中，对局部难以压入土层的松木桩可以用挖斗背面击打桩头施打入持力层； 4）、按压稳定后，用挖斗背面击打桩头，直到没有明显打人量为止，确保松木桩垂直打入持力层； 5）、严格控制桩的密度，确保软基的处理效果。 （6）锯平桩头 1）、根据设计高度控制锯平桩头后的标高。 2）、桩头应离泥土层顶面0.2m 左右，确保基础的稳定。
木桩专项方案全解
淮安市黄河故道干河下段（二河至涟水石湖段）治理工程施工Ⅰ标 木 桩 施 工 方 案 审批：审核：编制： 江苏淮阴水利建设有限公司 淮安市黄河故道干河下段治理Ⅰ标工程项目部 1、工程概况
1.1、概述 （1）清河区南昌路～安澜路段 该护岸段长 5.34km，位于黄河故道右岸，桩号为16+289～21+629；扣除宁连路黄河桥桥两侧已有的直立式挡墙护岸、码头、飞耀路桥、S327省道桥共长322m，合计新建护岸长5.018km。 该段防护型式为木桩结合植物护坡。木桩护岸顶高程为8.8m；桩长4.0～11.0m。木桩长度9m以下小头直径不小于16cm，9m（含）以上小头直径不小于22cm。桩后侧设C20砼基础一道，尺寸为0.4×0.4m，上设高度1.2m仿木栏杆一道，为提高木桩整体稳定性桩后距桩顶15cm处设置扁铁一道，用螺栓与桩身连接，每间隔30cm焊接开脚螺栓与砼基础连接。 桩号16+289～16+660、18+210～18+920段采用木桩结合混凝土框格护坡。桩顶平台宽5m，平台至防洪水位10.60采用混凝土框格护坡，护坡坡比1:4.0，混凝土框格护坡顶高程10.60m，框格采用2.0m ×2.0m方格，方格骨架采用0.2m×0.2m混凝土格埂交错布置，框格内铺设狗牙根草皮，防洪水位10.60m至堤顶铺设狗牙根草皮，顶高程范围10.50～15.30m。截水沟净宽40cm，净深30cm，壁厚12cm，每10m分缝一道，横向截水沟每100m设置一道。 桩号20+050～21+629段，采用木桩结合狗牙根草皮护坡进行防护。桩顶平台宽5m，至堤顶铺设狗牙根草皮，顶高程范围8.80～13.80m；护坡顶底各设混凝土截水沟一道。截水沟净宽40cm，净深30cm，壁厚12cm，截水沟每10m分缝一道，横向截水沟每100m设
目录 二、使用标准及规范 (2) 三、本工程特点及难点分析 (2) 四、主要机械和材料 (2) A3地块 由于别墅庭院围墙场区为新近回填图层，强度较低、压实度不高、地基承载力不足，在自重作用和动态变化下即发生加大沉降，必将会导致围墙基础产生不均匀沉降和开裂，因此采用轻便的技术措施对回填土层围墙地基进行加固处理。 四、主要机械和材料 1、挖掘机机2台；
2、圆锯； 3、松木桩L=6M、直径100MM。 五、施工工艺 1施工工艺流程 ?????测量放线→挖、填工作面?→桩位?放样?→?打松木桩→锯平桩头→碎石铺设嵌桩及?C10砼垫层施工→围墙柱基施工 D、将备好的桩按不同尺寸及其使用区域分别就位，为打桩做好准备； F、严禁使用杉木等其他木材代替松木。 (3)、测量放样 松木桩施工前，由测量人员依据设计图纸进行放样，确定每个木桩打设桩位，采用测量用木桩予以标记。 3挖掘机打桩流程
①、挖掘机就位，为了使挤密效果好，提高地基承载力，打桩时必须由基底四周往内圈施打 ②、选择正确桩长的松木桩，并扶正松木桩，桩位按梅花状布置； ③、将挖掘机的挖斗倒过来扣压桩至软基中； ④、按压稳定后，用挖斗背面击打桩头，直到没有明显打人量为止，确保松木桩垂直打入持力层； ⑤、严格控制桩的密度，确保软基的处理效果。 4 1%。 ④、按设计图所示，于地面标定木桩之预定打设位置，并经监理工程师检查合格后方可进行打桩。 ⑤、打桩过程中，如遇坚硬地层或触及地下障碍物，以致不能打至预定深度时，应报请监理工程师及设计确定处理方式。并列入施工纪录，不得任意截断桩体。 六、施工进度计划 本工程A3地块计划自9月30日开始施工，采用两台PC200型挖掘机施打，计划
松木桩在电力工程软弱地基处理中的应用 发表时间：2016-04-19T10:39:53.160Z 来源：《电力设备》2015年第9期供稿作者：韦仕贤 [导读] 广西泰能工程咨询有限公司在软土地基上架设铁塔，必须提高软土地基的强度，保证地基的稳定，降低软弱土的压缩性，减少基础的沉降和不均匀沉降。 （广西泰能工程咨询有限公司，广西南宁 530023） 摘要：通过实际案例，对比三种不同的解决工程当中地基承载能力不足的方法，从技术、经济、施工便利性角度进行对比。 关键词：地基处理；地基承载力；应用 1、前言 软弱地基是送电线路设计中常遇到的不良地基，由于软土具有强度较低、压缩性较高和透水性小等特性，因此在软土地基上架设铁塔，必须提高软土地基的强度，保证地基的稳定，降低软弱土的压缩性，减少基础的沉降和不均匀沉降。目前对软弱地基土的处理有很多种方法，本文结合多年的工程实践，对采用、松木桩处理的方法经行探讨。 2、工程实例 在高压架空送电线路工程中，软弱地基是经常遇到的。下面就我们广西某220kV线路的直线塔桩位地基处理方法做个比较。以下是某工程D17塔位的地质情况，该塔位设计基础埋深为3.5m，是按全硬塑土进行设计的，但基坑开挖过程中驻现场设代人员反馈，在基坑开挖过程中发现存在有软塑层及地下水，后经补勘后实际地质情况如下，针对该案例的处理方式进行分析。 1、工程地质概况 针对以上地质情况来看，由于本塔位为直线塔，作用力不大，对该地质情况可以有很多种基础设计及地基处理方案，如1、更换基础型式，采用筏板基础。2、将6.6m深的灰岩层作为持力层，即把基础的埋深设计成6.6m。3、按原设计基础施工，对软弱下卧层进行地基土置换。4、按常规基础设计，软弱地基采用松木桩进行处理。如何采用轻便的技术措施对软弱层土部分进行加固。经比较分析，结合现场实际，建议采用松木桩对地基进行加固处理。 3、松木桩复合地基处理方法的可行性 3.1理论分析
电梯井基坑松木桩支护施工工法 CN 101787701 A 摘要 本发明属于建筑电梯井基坑支护技术领域，涉及电梯井基坑松木桩支护施工工法，包括有如下步骤：放线-利用挖土机压木桩-设顶部支撑-挖土并制作坑底支撑-砌砖模-拆除顶部支撑、浇筑压顶砼，优点是：造价低、工期短、支护效果好，适用于沿海软土地基，土质为淤泥或淤泥质粘土，建筑物的坑中坑(电梯井坑)的挖土深度在3m以内的坑中坑支护工程。 权利要求(6) 1. 电梯井基坑松木桩支护施工工法，包括有如下步骤：(1)放线：在建筑物的地下室基坑底部的垫层底上按电梯井基坑四周松木桩和砖模的宽度进行坑中坑平面定位放线，并撒白灰线；(2)利用挖土机压木桩：用绳索，一头吊于挖土机挖斗齿上，一头栓住松木桩端部一米处，吊起，一人指挥将松木桩按步骤(1)放线的松木桩的位置就位后，用抓斗平面下压松木桩至设计桩顶标高，依次按设定的间隔压松木桩形成矩形定位桩；(3)设顶部支撑：选用松木桩作为围檩材料，沿矩形定位桩的顶部内侧依次用U型钉将矩形定位桩与围檩用松木桩钉牢形成围檩，同时在中部设置水平顶撑，设置水平顶撑要考虑挖土时所需的空间；(4)挖土并制作坑底支撑：在矩形定位桩内采取小挖土机挖土，当土挖到电梯井的垫层底板标高后，随即铺设块石垫层，浇筑砼垫层，形成坑底支撑；(5)砌砖模：在坑底的四周准确放线砖模位置，砌四周的砖模，边砌边用黄沙将砖模与松木桩之间的缝隙填实，当砖模砌至坑深的一半高度时做砼圈梁，在砼圈梁之上继续砌砖模至底板底标高；(6)拆除顶部支撑、浇筑压顶砼：拆除围檩及水平顶撑的顶部支撑时，应加强观察，如发现砖模有侧移现象，则及时加设圈梁处水平支撑，保证坑中坑支护安全，沿砖模的上端内侧向外包覆矩形定位桩至基坑底部的垫层底边沿浇筑压顶砼，压顶砼的上平面与基坑底部的垫层底的上表面齐平，内表面与砖模的内表面齐平。 2. 2. 根据权利要求1所述的电梯井基坑松木桩支护施工工法，其特征在于：所述的松木桩与砖模的宽度之和为500mm。 3. 3. 根据权利要求1所述的电梯井基坑松木桩支护施工工法，其特征在于：所述的绳索是麻绳。 4. 4. 根据权利要求1所述的电梯井基坑松木桩支护施工工法，其特征在于：所述的松木桩的长度为 5. 8? 6. 2m，小头直径大于0. 09?0. llm，松木桩按每米至少3根设置。 5. 5. 根据权利要求4所述的电梯井基坑松木桩支护施工工法，其特征在于：所述的松木桩的长度为6m，小头直径大于0. lm。 6. 6. 根据权利要求1所述的电梯井基坑松木桩支护施工工法，其特征在于：所述的砼圈梁为：在O. 24X0. 24m2的截面积内配小14钢筋4根，箍筋小6@200浇筑C20砼，形成电梯井基坑中间部位支撑。 说明 电梯井基坑松木桩支护施工工法 技术领域 [0001] 本发明属于建筑电梯井基坑支护技术领域，特指一种电梯井基坑松木桩支护施工 工法。背景技术 [0002] 针对国内某些地区的软弱地质土质特征：2m以下均为淤泥或淤泥质粘土，厚度达20-30m。随着基坑施工技术的发展，地下室基坑的围护相应地趋于安全和完善，但对于坑中坑的电梯井支护来说，其围护仍需根据不同深度分别对待，使之合理、安全、造价低廉，便于施工。 [0003] —般的高楼建筑工程，电梯井的深度约在基坑底板下2m?4m。其围护形式有沉井、水泥搅拌桩重力式挡墙，其不足之处在于：水泥搅拌桩重力式挡墙的造价高、工期长。 发明内容 [0004] 本发明的目的是提供一种造价低、工期短、支护效果好的电梯井基坑松木桩支护施工工法。

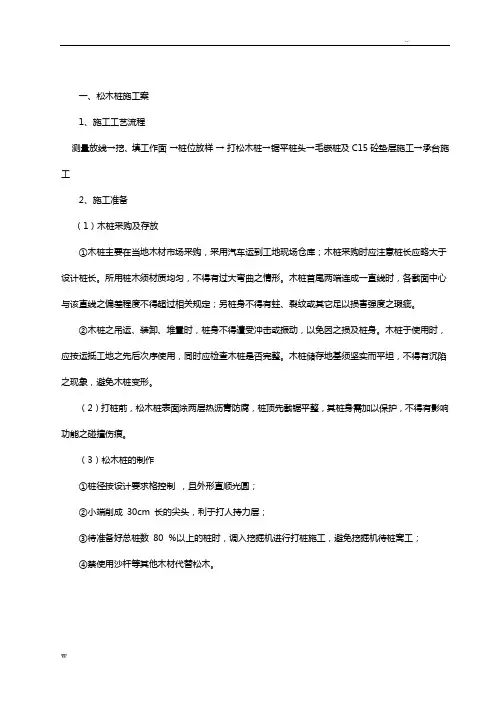

一、松木桩施工方案 1、施工工艺流程 测量放线→挖、填工作面→桩位放样→打松木桩→锯平桩头→毛石嵌桩及C15砼垫层施工→承台施工 2、施工准备 （1）木桩采购及存放 ①木桩主要在当地木材市场采购，采用汽车运到工地现场仓库；木桩采购时应注意桩长应略大于设计桩长。所用桩木须材质均匀，不得有过大弯曲之情形。木桩首尾两端连成一直线时，各截面中心与该直线之偏差程度不得超过相关规定；另桩身不得有蛀孔、裂纹或其它足以损害强度之瑕疵。 ②木桩之吊运、装卸、堆置时，桩身不得遭受冲击或振动，以免因之损及桩身。木桩于使用时，应按运抵工地之先后次序使用，同时应检查木桩是否完整。木桩储存地基须坚实而平坦，不得有沉陷之现象，避免木桩变形。 （2）打桩前，松木桩表面涂两层热沥青防腐，桩顶先截锯平整，其桩身需加以保护，不得有影响功能之碰撞伤痕。 （3）松木桩的制作 ①桩径按设计要求严格控制，且外形直顺光圆； ②小端削成 30cm 长的尖头，利于打人持力层； ③待准备好总桩数 80 ％以上的桩时，调入挖掘机进行打桩施工，避免挖掘机待桩窝工； ④严禁使用沙杆等其他木材代替松木。 3、测量放样 松木桩施工前，由测量人员依据设计图纸进行放样，确定每个木桩打设桩位，采用测量用木桩予以标记。 4、挖掘机打桩流程 ①挖掘机就位，为了使挤密效果好，提高地基承载力，打桩时必须由基底四周往内圈施打 ②选择正确桩长的松木桩，并扶正松木桩，桩位按正方形布置； ③将挖掘机的挖斗倒过来扣压桩至软基中； ④按压稳定后，用挖斗背面击打桩头，直到没有明显打人量为止，确保松木桩垂直打入持力层； ⑤严格控制桩的密度，确保软基的处理效果。 5、锯平桩头 ①根据设计高度控制锯平桩头后的标高。 ②桩头应离淤泥顶面 0.6m 左右，其中 0.3m 抛片石， 0.2m 插入基础砼，与之凝为一体。 6、桩间抛片石 抛入 30 cm 厚片石，通过其与松木桩之间的嵌挤作用，能较好地将基础砼与淤泥隔开来，使基础砼不会因淤泥的影响而降低强度。抛片石时，对称均衡分层抛，每层先抛中间，后抛外侧，使桩成组并保持正确位置，另外一边抛毛石，一边适当填入石渣，使桩顶区嵌石密实，然后在此基础上可以做100mm厚C15砼垫层。 7、打松木桩应着重控制的质量要求 ①桩位偏差必须控制在小于等于D/6-D/4中间范围内，桩的垂直度允差﹤1%。 ②在打桩时，如感到木桩入土无明显持力感觉时应向设计、监理及时汇报。 ③打桩线路注意从外往中间对称打，但要防止桩位严重移动。 ④按设计图所示，于地面标定木桩之预定打设位置，并经监理工程师检查合格后方可进行打桩。
