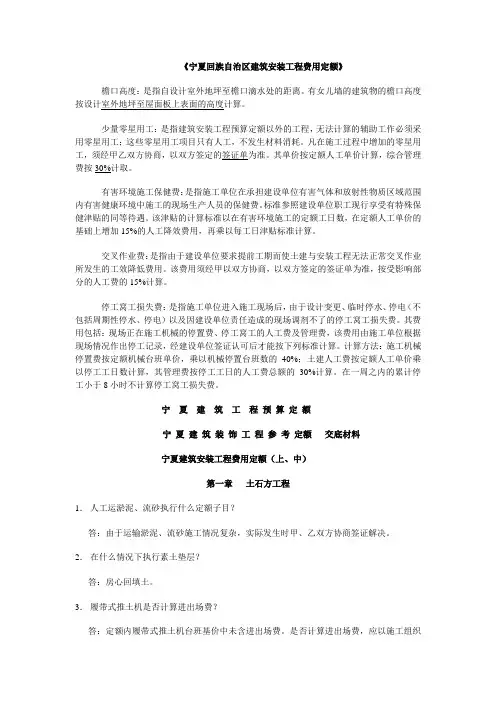

第二章桩基础工程
定额说明
一、本章定额适用于陆地上桩基础工程。
二、本章定额中的桩长是指实际桩底(桩尖)至自然地垃的全长；锤重是指设计锤重友真高桩力产指设计压桩力。
三、本章定额中己综合以下内容，除另朋规定外，实际不同不调整：
1、综合了各种土类、桩机的型号和规格、各种桩的压实系数和充盈系数；
2、预制桩砍、切割桩头定额包括了砍、切割桩头的临时超长的桩头支护费；
3、锚杆静压桩压桩定额己包括校正反力架垫铁的摊销量，封桩定额己综合砍、凿桩头费用；
4、钢筋混凝土预制方桩、管桩的场内运输己综合在相应的定额内；
5、人工挖孔灌注混凝土桩定额己综合扩土方与护壁混凝土量；
6、泥浆护壁钻孔灌注混凝土桩定额己包括场内泥浆清理及砌筑泥浆池；
7、深层水泥土搅拌桩定额己综合正常施工工艺需重复喷粉、喷浆、搅拌等；
8、高压旋喷桩定额己综合接头处的复喷工料；
9、金属周转材料中包括桩帽、送桩器、桩帽盖、活辨桩尖、钢管、料斗周转性材料。
四、本章定额中未考虑以下内容，有发生时另行计算：
1、桩基施工遇有旧基础、孤石等需处理的；
2、施工场地桩机无法直接行走而需加固的；
3、锚杆静压桩定额未包括反力架用的螺栓螺帽，按铁件另计；
4、桩空孔部分，如需填充的，其填充费套用独立基础垫层定额；
5、人工挖孔灌注混凝土桩，如孔内发生地下水渗透积水而需抽水处理
的；
6、人工挖孔灌注混凝土桩，如遇流砂、淤泥的，按实际发生的流砂、淤泥量定额每立方米增加0.6工日，增加的材料及措施费用按实计算。
7、人工挖孔灌注混凝土桩，如遇桩岩石层，不分施工方法，另计岩层成孔增加费。
五、设计的电焊接桩接头钢材用量与定额的用量不同时，按设计调整。
六、钢板桩定额公适用于打临时性钢板桩，定额包括了钢板桩的打拔损耗，未包括钢板桩的使用费。钢板桩使用费=钢板桩一次使用量(t)*使用天数
(d)*钢板桩使用费标准(元/t.d)计算。
七、钢板桩打入有侵蚀性地下水的土超过一提或基底为基岩的，其拔桩定额另行补
八、砍桩头定额是按村头0.5m以内考虑的，设计砍桩头长度超过0.5m 的另行补充。
九、冲、钻孔灌注混凝土桩定额己综合了2%以内的强风化岩成孔，实际单桩强风化岩的比重超过2%的，超过部分，单桩工程量仍套用相应定额，其中机械费按“回转钻机钻孔灌注桩(入岩部分)”中的机械费乘以系数0.35进行换算，其他不变。
十、沉管灌注混凝土桩、砂桩、砂石桩的桩尖，定额中是按混凝土桩尖取定，设计桩尖材料不同可以调整。
十一、灌注桩的超灌长度按设计要求计算，设计没有要求的：灌注混凝土桩按0.5m计算，灌注砂(砂石)桩按0.25m计算。
十二、泥浆运输定额适用于泥浆直接外运，如泥浆风干后外运的，则按风干体积执行第一章土方工程的规定计算。
十三、深层水泥土搅拌桩定额的的水泥掺量按15%考虑，设计水泥掺量不同按水泥掺量增减定额进行调整。
十四、打试验桩的，按相应定额人工、机械乘以系数2.0调整。
十五、在桩间补桩或强夯后的地基上打桩的，相应定额人工、机械乘以系数1.15。
十六、本定额以打直桩为准，如打斜桩斜度有1：6以内者，相应定额人工、机械乘以系数1.25，如斜度大于1：6者，相应定额人工、机械乘以系数1.43。
十七、本定额以平地(坡度小于15度)打桩为准。如果在堤坡上(坡度大于15度)打桩的，相应定额的人工、机械乘以系数1.15；如果在基坑内(基坑深度大于1.5m)打桩或地坪上打坑槽内(坑槽深度大于1米)桩的，相应定额人工、机械乘以系数1.11。
十八、单位工程桩基工程量在下表规定数量以内的，其人工、机械按相应定额项目乘以系数1.25。
单位工程桩基工程量
--------------------------------------------------------------------------------
项目单位工程的工程量
--------------------------------------------------------------------------------
锤击、静压钢筋混凝土预制方桩 150立方米
--------------------------------------------------------------------------------
锚杆静压钢筋混凝土方桩 30立方米
--------------------------------------------------------------------------------
钢筋混凝土预制管桩 50立方米
--------------------------------------------------------------------------------
钢板桩 50吨
--------------------------------------------------------------------------------
沉管灌注混凝土桩 60立方米
--------------------------------------------------------------------------------
沉管灌注砂、砂石桩 60立方米
--------------------------------------------------------------------------------
冲、钻孔灌注混凝土桩 100立方米
--------------------------------------------------------------------------------
人工挖孔灌注混凝土桩 100立方米
--------------------------------------------------------------------------------
振冲碎石桩 50立方米
--------------------------------------------------------------------------------
深层水泥土搅拌桩 50立方米
工程量计算规则
一、锤击、静压钢筋混凝土预制方桩、管桩，打(压)桩工程量按设计长度乘以方桩或管桩圆不截面积以体积计算，不扣除混凝土桩尖虚体积，管芯部分空妃体积需扣除。
二、侧重于击、静压钢筋混凝土预制方桩、管桩，送桩工程量按设计桩顶面至自然地坪另加0.5m乘以方桩或这桩圆环截面积以体积计算；电焊接桩接头以个计算；硫磺胶泥接桩以面积计算。
三、锚杆静压方桩、管桩，压桩按实际压入长度乘以方桩或管桩圆环截面积以体积计算，封桩按桩承台预留口的混凝土量(包括承台面以上和以下的混凝土)以体积计算，接桩按接头个数计算。
四、钢板桩按钢材力求尺寸的理论重量计算。
五、人工挖孔灌注混凝土桩，圆柱形的按实际桩长度乘以桩外径(含护壁)截面积，圆台形的按实际桩长的外形体积(含护壁)，加上扩大头以体积计算。套用定额时，桩径按气势磅礴头以上的各节桩上、下口(含护壁)的平均直径。
六、人工挖孔灌注混凝土桩的挖除土方外运工程量按下表的土方含量计算：每立方米人工挖孔灌注桩的土方含量(单位：立方米)
桩径1.10米以内土方含量为1.055立方米
桩径1.50米以内土方含量为1.044立方米
桩径1.90米以内土方含量为1.034立方米
桩径2.30米以内土方含量为1.028立方米
桩径小于2.70米以内土方含量为1.024立方米
七、冲、钻孔灌注混凝土桩按设计桩至桩尖长度加超灌长度乘以设计桩截面积以体积计算，不扣除桩尖虚体积。
八、沉管灌注混凝土桩，按设计桩顶至桩尖长度加超灌长度乘以设计桩截
面积以体积计算，不扣除桩尖虚体积。复打桩按单桩体积乘以(1+复打次数)计算。局部复打按单体积乘以(1+复打长度/桩长)计算。
九、灌注混凝土桩空孔以体积计算，其中：人工挖孔灌注桩按设计桩顶至自然地自然地坪高度乘以桩外径(含护壁)截住面积计算；钻孔桩、沉管桩、夯扩桩，按设计桩顶至自然地坪高度扣除超灌长度乘以设计桩截面积计算。十、沉管灌注砂、砂石桩，按设计桩顶至桩尖长度加超灌长度乘以设计桩截面积以体积计算，不扣除桩尖虚体积。
十一、振冲碎石桩，按设计桩顶面至桩尖长度乘以设计桩截面积以体积计算。
十二、深层水泥土搅拌桩按设计桩顶至尖长度乘以设计桩截面积以体积计算。
十三、人工打圆木桩及接桩、送桩按竣工材积以体积计算。
十四、泥浆外运量按钻孔体积计算。
十五、砍桩头：预制管桩、方桩按个计算，灌注混凝土桩按设计截面积乘以砍桩长度以体积计算。
十六、高压旋喷桩按设计桩长计算。
十七、沉管扩底(夯扩)灌注混凝土桩按设计桩体积加超灌体积计算。
十八、钢筋笼工程以第四章的有关规定计算。
十九、预制钢筋混凝土方桩工程，按桩全长(包括桩尖)乘以方桩截面积，再乘以构件制作、场内运输的打(压)桩损耗系数1.02(外购的损耗系数为1.015)，以体积计算。
