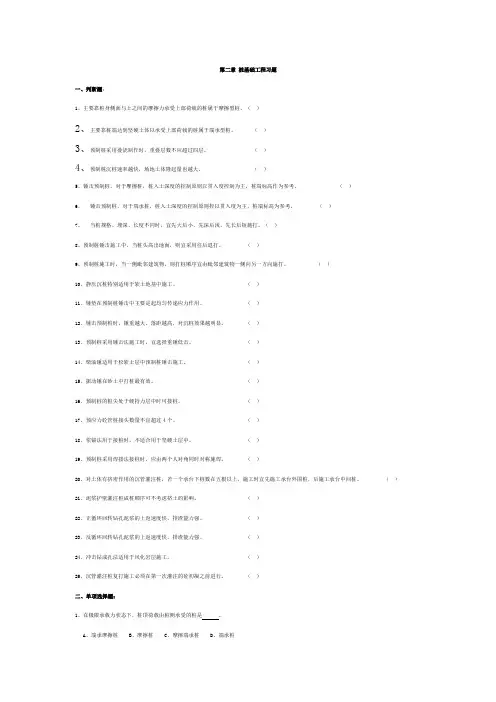

第二章桩基础工程习题
一、填空题
1．桩按受力特点为分类，可分为___端承桩___桩、____摩擦桩___桩。
2．预制打入桩垂直度偏差应控制在1％以内。入土深度控制对摩擦桩应了以桩尖设计标高为主，以贯入度作为参考，端承桩应以贯入度为主。
3．预制桩在沉桩时，常用的接桩方法有_法兰盘连接__、__钢板连接__和_硫磺胶泥（沙浆）连接__。
5 钻孔灌注桩钻孔时的泥浆循环工艺有正循环、反循环两种。
6．当桩的规格、埋深、长度不同时，宜采用先大后小、_ 先深后浅_、__先长后端__的原则施打。7．预制桩达到设计强度__70___％后才可起吊，达到设计强度的___100___％时才可运输。
二、选择题
1．以下打桩顺序一般不．采用的是（ B ）。
A、由一侧向单一方向进行
B、逐排打设
C、自中间向两个方向对称进行
D、自中间向四周进行
2．现场采用重叠法制作预制桩时，重叠层数不宜超过__D__层。现场采用重叠法制作预制桩时，上层桩或邻桩的灌筑应在下层桩或邻桩砼达到设计强度的_____才能进行。
A、1 50％
B、2 30％
C、3 70％
D、4 30％
3．预制桩采用锤击打设时，关于桩锤选择，正确的方法应是：_B__。
A、轻锤低击
B、重锤高击
C、重锤低击
D、轻锤高击
4．当在桩间距小且较密集群桩中打桩，可选用___C____顺序打桩。
A、逐排打设
B、由中间向一侧对称施工
C、由中央向四周施打
D、由外周向中央施打
5．沉管灌注桩在施工时，拔管速度应不应大于__B___m/min。
A、1
B、2
C、3
D、4
6．沉管灌注桩施工，在软弱土层及软硬土层交界处拔管时，其速度不得大于__C__m/min。
A、0.5
B、0.8
C、1.0
D、1.2
7．施工时无噪音，无振动，对周围环境干扰小，适合城市中施工的是（ D ）。
A.锤击沉桩
B.振动沉桩
C.射水沉桩 D .静力压桩
三、简答题。
1 钢筋混凝土预制桩在制作、起吊、运输和堆放过程中各有什么要求？
答：管桩及长度在10m 以内的方桩在预制厂制作，较长的方桩在打桩现场制作。
模板可以保证桩的几何尺寸准确，使桩面平整挺直；桩顶面模板应与桩的轴线垂直；桩尖四棱锥面呈正四棱锥体，且桩尖位于桩的轴线上；底模板、侧模板及重叠法生产时，桩面间均应涂刷好隔离层，不得粘结。
钢筋骨架的主筋连接宜采用对焊；主筋接头配置在同一截面内数量不超过50% ；同一根钢筋两个接头的距离应大于30d 并不小于500mm 。桩顶和桩尖直接受到冲击力易产生很高的局部应力，桩顶和桩尖钢筋配置应作特殊处理。
混凝土制作宜用机械搅拌、机械振捣；浇筑混凝土过程中应严格保证钢筋位置正确，桩尖应对准纵轴线，纵向钢筋顶部保护层不宜过厚，钢筋网片的距离应正确，以防锤击时桩顶破坏及桩身混凝土剥落破坏。采用叠层法生产时，上层桩和邻桩浇筑，必须在下层和邻桩的混凝土强度达到设计强度的30% 以后才能进行。浇筑完毕后，立即加强养护，防止由于混凝土收缩产生裂缝，养护时间不少于7d 。
钢筋混凝土预制桩应达到设计强度的70% 才可起吊；达到100% 设计强度才能运输和打桩。若提前吊运，必须采取措施并经过验算合格方可进行。
桩在起吊搬运时，必须做到平稳，避免冲击和振动，吊点应同时受力，且吊点位置应符合设计规定。如无吊环，设计又未作规定时，绑扎点的数量及位置按桩长而定，应符合起吊弯矩最小的原则。
2 简述振动沉管灌注桩施工顺序？
答：1.桩机就位
2.振动沉管
3.混凝土浇筑
4.边振边拔管
5.安放钢筋笼或插筋
