谐波电流计算公式是什么？
谐波含量计算：
测试时最好测出设备较长时期运行时最大的谐波电流，其和产生谐波电流的负载投入有关，若产生谐波电流的负载全部投入，测试的数据是比较准的。
A、咨询现场工程人员，此时产生谐波的负载是否全部满负荷运行，产生谐波的负载就是非线性负载，变频器，整流设备，中频炉等。测试时现场工程人员应该知道同类的非线性负载投入了多少，所以一定问清楚，自己也可以通过配电盘看一下同类的设备投入了多少，最终目的就是能够知道我们此次测试的谐波电流含量是否为其真正的谐波含量，否则按比例推算。譬如我们测试时同类设备只有一半运行，毫无疑问我们的测试报告要对其进行说明，并且推算出其真实的谐波含量应该乘以2。
B、数据测试完后，若测试数据已经完全反映了实际现场可能出现的最大谐波含量，如下图：
将测试的0min----30min的数据计算出来，如上图是0min----2min，其THDA （平均畸变率）为9.4%，Arms为1.119KA，那么其计算的谐波含量为105.186A，0min----30min的数据全部计算完后，取出最大值既是我们需要的最大谐波含量，那么选取1台100A的设备即可满足谐波补偿要求。
无功功率补偿计算：
A、咨询现场工程人员，或者调用其原始功率因数数据，因为功率因数是考核指标，主要咨询两个问题，一是功率因数长期基本上是多少，二是在此功率因数时长期负载电流I多大，通过公式计算出P的值，然后计算出需要补偿的无功功率，无功功率计算公式为，——对应cosφ前的正切值，——对应cosφ后的正切值。
B、数据测试完后，若测试数据已经完全反映了实际现场可能出现的最大无功补偿量，如下图所示：
将测试的0min----30min的数据计算出来，如上图是0min----2min，其平均功率为P=140KW，补偿前功率因数cosφ前=0.554，若补偿后要求功率因数不低于cosφ后=0.90，那么根据公式其计算的无功补偿容量为142.66KVAR，0min----30min的数据全部计算完后，取出最大值既是我们需要的最大无功补偿容量，那么选取3台100A的设备即可满足谐波补偿要求。
、静电学 1.两种电荷、电荷守恒定律、元电荷：(e＝1.60×10-19C）；带电体电荷量等于元电荷的整数倍 2.库仑定律：F＝kQ1Q2/r2（在真空中）｛F:点电荷间的作用力(N)，k:静电力常量k＝9.0×109N?m2/C2，Q1、Q2:两点电荷的电量(C)，r:两点电荷间的距离(m)，方向在它们的连线上，作用力与反作用力，同种电荷互相排斥，异种电荷互相吸引｝ 3.电场强度：E＝F/q（定义式、计算式)｛E:电场强度(N/C)，是矢量（电场的叠加原理），q：检验电荷的电量(C)｝ 4.真空点（源）电荷形成的电场E＝kQ/r2 ｛r：源电荷到该位置的距离（m），Q：源电荷的电量｝ 5.匀强电场的场强E＝UAB/d ｛UAB:AB两点间的电压(V)，d:AB两点在场强方向的距离(m)｝ 6.电场力：F＝qE ｛F:电场力(N)，q:受到电场力的电荷的电量(C)，E:电场强度(N/C)｝ 7.电势与电势差：UAB＝φA-φB，UAB＝WAB/q＝-ΔEAB/q 8.电场力做功：WAB＝qUAB＝Eqd｛WAB:带电体由A到B时电场力所做的功(J)，q:带电量(C)，UAB:电场中A、B两点间的电势差(V)(电场力做功与路径无关),E:匀强电场强度,d:两点沿场强方向的距离(m)｝ 9.电势能：EA＝qφA ｛EA:带电体在A点的电势能(J)，q:电量(C)，φA:A点的电势(V)｝ 10.电势能的变化ΔEAB＝EB-EA ｛带电体在电场中从A位置到B位置时电势能的差值｝ 11.电场力做功与电势能变化ΔEAB＝-WAB＝-qUAB (电势能的增量等于电场力做功的负值) 12.电容C＝Q/U(定义式,计算式) ｛C:电容(F)，Q:电量(C)，U:电压(两极板电势差)(V)｝ 13.平行板电容器的电容C＝εS/4πkd（S:两极板正对面积，d:两极板间的垂直距离，ω：介电常数） 常见电容器〔见第二册P111〕 14.带电粒子在电场中的加速(V o＝0)：W＝ΔEK或qU＝mVt2/2，Vt＝(2qU/m)1/2 15.带电粒子沿垂直电场方向以速度Vo进入匀强电场时的偏转(不考虑重力作用的情况下) 类似平抛运动平行电场方向:初速度为零的匀加速直线运动d＝at2/2，a＝F/m＝qE/m 垂直电场方向:匀速直线运动L＝Vot(在带等量异种电荷的平行极板中：E＝U/d) 二、恒定电流 1.电流强度：I＝q/t｛I:电流强度(A），q:在时间t内通过导体横载面的电量(C），t:时间(s）｝ 2.欧姆定律：I＝U/R ｛I:导体电流强度(A)，U:导体两端电压(V)，R:导体阻值(Ω)｝ 3.电阻、电阻定律：R＝ρL/S｛ρ:电阻率(Ω?m)，L:导体的长度(m)，S:导体横截面积(m2)｝ 4.闭合电路欧姆定律：I＝E/(r+R)或E＝Ir+IR也可以是E＝U内+U外 ｛I:电路中的总电流(A)，E:电源电动势(V)，R:外电路电阻(Ω)，r:电源内阻(Ω)｝ 5.电功与电功率：W＝UIt，P＝UI｛W:电功(J)，U:电压(V)，I:电流(A)，t:时间(s)，P:电功率(W)｝ 6.焦耳定律：Q＝I2Rt｛Q:电热(J)，I:通过导体的电流(A)，R:导体的电阻值(Ω)，t:通电时间(s)｝ 7.纯电阻电路中:由于I＝U/R,W＝Q，因此W＝Q＝UIt＝I2Rt＝U2t/R 8.电源总动率、电源输出功率、电源效率：P总＝IE，P出＝IU，η＝P出/P总｛I:电路总电流(A)，E:电源电动势(V)，U:路端电压(V)，η：电源效率｝ 9.电路的串/并联串联电路(P、U与R成正比) 并联电路(P、I与R成反比) 电阻关系R串＝R1+R2+R3+ 1/R并＝1/R1+1/R2+1/R3+ 电流关系I总＝I1＝I2＝I3 I并＝I1+I2+I3+ 电压关系U总＝U1+U2+U3+ U总＝U1＝U2＝U3 功率分配P总＝P1+P2+P3+ P总＝P1+P2+P3+ 三、磁场 1.磁感应强度是用来表示磁场的强弱和方向的物理量,是矢量，单位T),1T＝1N/A?m 2.安培力F＝BIL；(注：L⊥B) {B:磁感应强度(T),F:安培力(F),I:电流强度(A),L:导线长度(m)} 3.洛仑兹力f＝qVB(注V⊥B);质谱仪〔见第二册P155〕｛f:洛仑兹力(N)，q:带电粒子电量(C)，V:带电粒子速度(m/s)｝
变压器短路容量-短路电流计算公式-短路冲击电流的计算发布者：admin 发布时间：2009-3-23 阅读：513次供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作。为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件。 二.计算条件 1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多。 具体规定: 对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限。只要计算35KV及以下网络元件的阻抗。 2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻。 3. 短路电流计算公式或计算图表,都以三相短路为计算条件。因为单相短路或二相短路时的短路电流都小于三相短路电流。能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流。 三.简化计算法 即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有必要。一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办?下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法。 在介绍简化计算法之前必须先了解一些基本概念。 1.主要参数 Sd三相短路容量(MV A)简称短路容量校核开关分断容量 Id三相短路电流周期分量有效值(KA)简称短路电流校核开关分断电流和热稳定 IC三相短路第一周期全电流有效值(KA) 简称冲击电流有效值校核动稳定 ic三相短路第一周期全电流峰值(KA) 简称冲击电流峰值校核动稳定 x电抗(W) 其中系统短路容量Sd和计算点电抗x 是关键. 2.标么值 计算时选定一个基准容量(Sjz)和基准电压(Ujz).将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算最特别的地方,目的是要简化计算). (1)基准 基准容量Sjz =100 MV A 基准电压UJZ规定为8级. 230, 115, 37, 10.5, 6.3, 3.15 ,0.4, 0.23 KV 有了以上两项,各级电压的基准电流即可计算出,例: UJZ (KV)3710.56.30.4
谐波电流计算公式是什么？ 谐波含量计算： 测试时最好测出设备较长时期运行时最大的谐波电流，其和产生谐波电流的负载投入有关，若产生谐波电流的负载全部投入，测试的数据是比较准的。 A、咨询现场工程人员，此时产生谐波的负载是否全部满负荷运行，产生谐波的负载就是非线性负载，变频器，整流设备，中频炉等。测试时现场工程人员应该知道同类的非线性负载投入了多少，所以一定问清楚，自己也可以通过配电盘看一下同类的设备投入了多少，最终目的就是能够知道我们此次测试的谐波电流含量是否为其真正的谐波含量，否则按比例推算。譬如我们测试时同类设备只有一半运行，毫无疑问我们的测试报告要对其进行说明，并且推算出其真实的谐波含量应该乘以2。 B、数据测试完后，若测试数据已经完全反映了实际现场可能出现的最大谐波含量，如下图： 将测试的0min----30min的数据计算出来，如上图是0min----2min，其THDA （平均畸变率）为9.4%，Arms为1.119KA，那么其计算的谐波含量为105.186A，0min----30min的数据全部计算完后，取出最大值既是我们需要的最大谐波含量，那么选取1台100A的设备即可满足谐波补偿要求。 无功功率补偿计算： A、咨询现场工程人员，或者调用其原始功率因数数据，因为功率因数是考核指标，主要咨询两个问题，一是功率因数长期基本上是多少，二是在此功率因数时长期负载电流I多大，通过公式计算出P的值，然后计算出需要补偿的无功功率，无功功率计算公式为，——对应cosφ前的正切值，——对应cosφ后的正切值。 B、数据测试完后，若测试数据已经完全反映了实际现场可能出现的最大无功补偿量，如下图所示： 将测试的0min----30min的数据计算出来，如上图是0min----2min，其平均功率为P=140KW，补偿前功率因数cosφ前=0.554，若补偿后要求功率因数不低于cosφ后=0.90，那么根据公式其计算的无功补偿容量为142.66KVAR，0min----30min的数据全部计算完后，取出最大值既是我们需要的最大无功补偿容量，那么选取3台100A的设备即可满足谐波补偿要求。
三相电机的电流计算公式 如果一台排风扇是三相电机，它的标签上只写了电压380V，功率是4KW，还有转速，那么怎么计算它的电流呢？ 公式是什么呢 A=KW/（1.732*0.38*COS) COS=功率因数 第 2.0.1条电力负荷应根据对供电可靠性的要求及中断供电在政治、经济上所造成损失或影响的程度进行分级，并应符合下列规定： 一、符合下列情况之一时，应为一级负荷： 1．中断供电将造成人身伤亡时。 2．中断供电将在政治、经济上造成重大损失时。例如：重大设备损坏、重大产品报废、用重要原料生产的产品大量报废、国民经济中重点企业的连续生产过程被打乱需要长时间才能恢复等。 3．中断供电将影响有重大政治、经济意义的用电单位的正常工作。例如：重要交通枢纽、重要通信枢纽、重要宾馆、大型体育场馆、经
常用于国际活动的大量人员集中的公共场所等用电单位中的重要电力负荷。 在一级负荷中，当中断供电将发生中毒、爆炸和火灾等情况的负荷，以及特别重要场所的不允许中断供电的负荷，应视为特别重要的负荷。 二、符合下列情况之一时，应为二级负荷： 1．中断供电将在政治、经济上造成较大损失时。例如：主要设备损坏、大量产品报废、连续生产过程被打乱需较长时间才能恢复、重点企业大量减产等。 2．中断供电将影响重要用电单位的正常工作。例如：交通枢纽、通信枢纽等用电单位中的重要电力负荷，以及中断供电将造成大型影剧院、大型商场等较多人员集中的重要的公共场所秩序混乱。 三、不属于一级和二级负荷者应为三级负荷。 第2.0.2条一级负荷的供电电源应符合下列规定： 一、一级负荷应由两个电源供电；当一个电源发生故障时，另一个电源不应同时受到损坏。 二、一级负荷中特别重要的负荷，除由两个电源供电外，尚应增设应急电源，并严禁将其它负荷接入应急供电系统。 第2.0.3条下列电源可作为应急电源：
谐拨含量： 借助傅立叶级数分解法求出每周波内各次谐拨含量。 ．．．．．．．． 按公式（ 2），计算每周波电压有效值u j。 u j 1 n u i2 n i1 a) 总谐波含量： (u j )2(u j (1) )2 总谐波含量的百分数 =100% ，u j (1)——波形 u j (1) 中的基波含量。 u b)单次谐波含量 = u j ( k)100%,(k 2 ~ 50) j (1) 偏离系数： 求出每周波的基波电压u j (1)，并在其周波各采样点上将采样点上，将采样点上采样电压与 其对应点的基波电压进行比较，取其最大偏差值，则偏差系数=u j 100% 。 u j (1) uj ——每周波各采样点上采样电压与其对应点的基波电压之间的最大偏差值 u jp (1)——每周波基波电压的峰值 对数个周波的偏离系数进行比较，取其最大值。 电压调制： 测取稳态时各周波的正负半波连续最大的三点电压采样值，按抛物线插值法求出其峰值，至少采集一秒钟，共采集N 个周波。 按下述规定求取调制参数值： 电压调制参数的测试，应在电压波形的正负半波中进行，取其最大值。 电压调制量为至少一秒钟（N 个周波）同向峰值的最大与最小之差。 电压调制量 = [u jp]max[u jp ] min [ u jp ]max——N周波中同向峰值电压最大值 [ u jp ]min——N周波中同向峰值电压最小值
波峰系数： 每波电压有效值 u ，以同一周波内连续最大的三个电压采样值，按抛物线插值法求出其 ．．．．．． 峰值电压 u jp，按公式（6）计算其波峰系数： F u jp ， u jp——每周波的峰值电压。u j u 1 m u j2 m j 1 u j 1n u2 n i1i u——平均电压有效值 j ——采样周波数（j 1 ~ m, m100 ）u j——每周波电压有效值 i ——每周波采样点数（i 1 ~ n,n50 ）u i——每点电压瞬时值
谐波的基础知识，什么是基波、谐波、谐波的种类及谐波频率计算 ———谐波的基础知识，什么是基波、谐波、谐波的种类及谐波频率计算 本文介绍谐波的基础知识，什么是基波、谐波、谐波的种类及谐波频率如何计算，哪些设备或电路容 易产生谐波，谐波的影响是什么 1 谐波的基础知识 2 （1）什么是基波？ 3 电力网络中呈周期性变化的电压或电流的频率即为基波（又称一次波），我国电网规定频率是50 Hz 4 基波是50 Hz。 5 （2）什么是谐波？ 6 电力网络中除基波（50 Hz）外，任一周期性的电压或电流信号，其频率高于基波（50 Hz）的，称为 7 电网或电路中，电压产生的谐波为电压谐波； 8 电流产生的谐波为电流谐波。 9 （3）谐波有几种？ 10 整数谐波：指频率为整数（跃1）倍基波频率的谐波，即2、3、4、5、6、7、8、9、10 等次谐波 11 偶次谐波：指频率为圆、源、6、8、10 等偶数倍基波频率的谐波。 12 奇次谐波：指频率为3、5、7、9、11 等奇数倍基波频率的谐波。 13 正序谐波：谐波次数为3k+1（k 为正整数）即4、7、10等次谐波。 14 负序谐波：谐波次数为3k-1（k 为正整数）即2、5、8等次谐波。 15 零序谐波：指频率为3的整数倍基波频率的谐波，例如3、6、9、12、15 次谐次。 16 高频谐波：指频率为圆耀怨kHz的谐波。 17 （4）谐波频率如何计算？ 18 谐波频率越谐波次数伊基波频率例：缘次谐波频率为缘伊缘园Hz越圆缘园Hz，苑次谐波频率为7伊越猿 19 缘园Hz等。 20 （5）哪些设备或电路容易产生谐波？ 21 1）非线性负载，例二极管整流电路（AC/DC）。 22 2）三相电压或电流不对称性负载。 23 3）逆变电路（DC/AC）。 24 4）UPS 电源（PC 机用），EPS 电源（大功率动力用），即不间断电源。

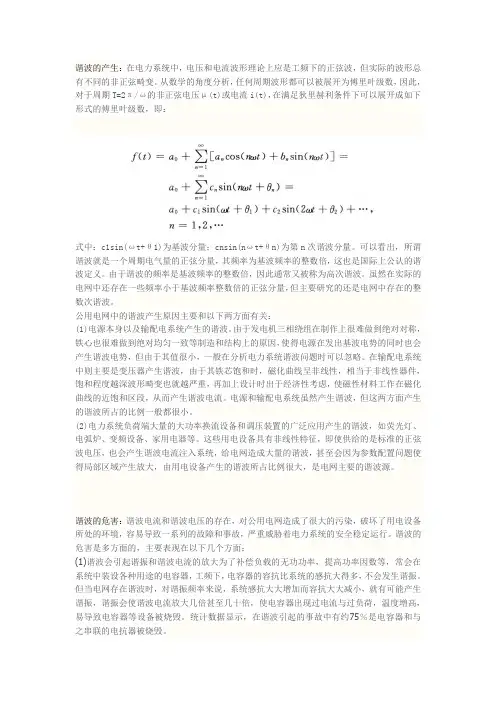

一.谐波电流 一般来说, 理想的交流电源应是纯正弦波形, 但因现实世界中的输出阻抗及非线性负载的原因, 导致电源波形失真。近年来整流性负载的大量使用, 造成大量的谐波电流, 也间接污染了市电, 产生电压的谐波成份. 另外一些市售的发电机或UPS本身输出电压就非纯正弦波, 甚至有方波的情形, 失真情形更严重, 所含谐波成份占了很大的比。 1.谐波的危害 谐波使电能的生产、传输和利用的效率降低，使电气设备过热、产生振动和噪声，并使绝缘老化，使用寿命缩短，甚至发生故障或烧毁。谐波可引起电力系统局部并联谐振或串联谐振，使谐波含量放大，造成电容器等设备烧毁。谐波还会引起继电保护和自动装置误动作，使电能计量出现混乱。对于电力系统外部，谐波对通信设备和电子设备会产生严重干扰。 2.谐波是怎么产生的 一是发电源质量不高产生谐波： 发电机由于三相绕组在制作上很难做到绝对对称，铁心也很难做到绝对均匀一致和其他一些原因，发电源多少也会产生一些谐波，但一般来说很少。
二是输配电系统产生谐波： 输配电系统中主要是电力变压器产生谐波，由于变压器铁心的饱和，磁化曲线的非线性，加上设计变压器时考虑经济性，其工作磁密选择在磁化曲线的近饱和段上，这样就使得磁化电流呈尖顶波形，因而含有奇次谐波。它的大小与磁路的结构形式、铁心的饱和程度有关。铁心的饱和程度越高，变压器工作点偏离线性越远，谐波电流也就越大，其中3次谐波电流可达额定电流%。 三是用电设备产生的谐波： 晶闸管整流设备。由于晶闸管整流在电力机车、铝电解槽、充电装置、开关电源等许多方面得到了越来越广泛的应用，给电网造成了大量的谐波。我们知道，晶闸管整流装置采用移相控制，从电网吸收的是缺角的正弦波，从而给电网留下的也是另一部分缺角的正弦波，从而给电网留下的也是另一部分缺角的正弦波，显然在留下部分中含有大量的谐波。如果整流装置为单相整流电路，在接感性负载时则含有奇次谐波电流，其中3次谐波的含量可达基波的30%；接容性负载时则含有奇次谐波电压，其谐波含量随电容值的增大而增大。如果整流装置为三相全控桥6脉整流器，变压器原边及供电线路含有5次及以上奇次谐波电流；如果是12脉冲整流器，也还有11次及以上奇次谐波电流。经统计表明：由整流装置产生的谐波占所有谐波的近40%，这是最大的谐波源。
电机转矩功率转速电压电流之间的关系及计算 公式 Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】
电机转矩、功率、转速之间的关系及计算公式 电动机输出转矩： 使机械元件转动的力矩称为转动力矩，简称转矩。机械元件在转矩作用下都会产生一定程度的扭转变形，故转矩有时又称为扭矩。 转矩与功率及转速的关系：转矩(T)=9550*功率(P)/转速(n) 即:T=9550P/n—公式【1】 由此可推导出： 转矩=9550*功率/转速《＝＝＝》功率=转速*转矩/9550，即P=Tn/9550——公式 【2】 方程式中： P—功率的单位（kW）； n—转速的单位（r/min)； T—转矩的单位（N.m）； 9550是计算系数。 电机扭矩计算公式 T=9550P/n 是如何计算的呢？ 分析： 功率=力*速度即 P=F*V---————公式【3】 转矩(T)=扭力(F)*作用半径(R) 推出F=T/R---——公式【4】 线速度(V)=2πR*每秒转速(n秒)=2πR*每分转速(n分)/60=πR*n分/30---——公式【5】 将公式【4】、【5】代入公式【3】得： P=F*V=T/R*πR*n分/30 =π/30*T*n分 -----P=功率单位W， T=转矩单位N.m， n分=单位转/分钟 如果将P的单位换成KW，那么就是如下公式： P*1000=π/30*T*n 30000/π*P=T*n30000/3.1415926*P=T*n9549.297*P=T*n 这就是为什么会有功率和转矩*转速之间有个9550的系数关系。。。 电动机转矩、转速、电压、电流之间的关系 由于电功率P=电压U*电流I，即 P=UI————公式【6】 由于公式【2】中的功率P的单位为kw，而电压U的单位是V，电流I的单位是A，而UI 乘积的单位是V.A，即w，所以将公式【6】代入到公式【2】中时，UI需要除以1000以统一单位。 则： P=Tn/9550=UI/1000————公式【7】 ＝＝》Tn/9.55=UI————公式【8】 ＝＝》T=9.55UI/n————公式【9】 ＝＝》U=Tn/9.55I————公式【10】 ＝＝》I=9.55U/Tn————公式【11】 方程式【7】、【8】、【9】、【10】、【11】中： P—功率的单位（kW）；
盛年不重来，一日难再晨。及时宜自勉，岁月不待人。 电功率的计算公式 电功率的计算公式，用电压乘以电流，这个公式是电功率的定义式，永远正确，适用于任何情况。 对于纯电阻电路，如电阻丝、灯炮等，可以用“电流的平方乘以电阻”“电压的平方除以电阻”的公式计算，这是由欧姆定律推导出来的。 但对于非纯电阻电路，如电动机等，只能用“电压乘以电流”这一公式，因为对于电动机等，欧姆定律并不适用，也就是说，电压和电流不成正比。这是因为电动机在运转时会产生“反电动势”。 例如，外电压为8伏，电阻为2欧，反电动势为6伏，此时的电流是（8－6）/2＝1（安），而不是4安。因此功率是8×1＝8（瓦）。 另外说一句焦耳定律，就是电阻发热的那个公式，发热功率为“电流平方乘以电阻”，这也是永远正确的。 还拿上面的例子来说，电动机发热的功率是1×1×2＝2（瓦），也就是说，电动机的总功率为8瓦，发热功率为2瓦，剩下的6瓦用于做机械功了。 电工常用计算公式 一、利用低压配电盘上的三根有功电度表，电流互感器、电压表、电流表计算一段时间内的平均有功功率、现在功率、无功功率和功率因数。 （一）利用三相有功电度表和电流互感器计算有功功率 式中 N——测量的电度表圆盘转数 K——电度表常数（即每kW·h转数） t——测量N转时所需的时间S CT——电流互感器的变交流比
（二）在三相负荷基本平衡和稳定的情况下，利用电压表、电流表的指示数计算视在功率 （三）求出了有功功率和视在功率就可计算无功功率 （四）根据有功功率和现在功率，可计算出功率因数 例1某单位配电盘上装有一块500转／kW·h电度表，三支100／5电流互感器，电压表指示在400V，电流表指示在22A，在三相电压、电流平衡稳定的情况下，测试电度表圆盘转数是60S转了5圈。求有功功率、现在功率、无功功率、功率因数各为多少？ [解]①将数值代入公式（1），得有功功率P＝12kW ②将数值代入公式（2）；得视在功率S=15kVA ③由有功功率和视在功率代入公式（3），得无功功率Q=8l kVar ④由有功功率和现在功率代入公式（4），得功率因数cosφ= 0．8 二、利用秒表现场测试电度表误差的方法 （一）首先选定圆盘转数，按下式计算出电度表有N转内的标准时间 式中 N——选定转数 P——实际功率kW K——电度表常数（即每kW·h转数） CT——电流互感器交流比 （二）根据实际测试的时间（S）。求电度表误差 式中 T——N转的标准时间s t——用秒表实际测试的N转所需时间（s）
电能公式和电能质量计算公式大全 电能公式 电能公式有W=Pt,W=UIt,(电能＝电功率x时间) 有时也可用W=U^2t/R=I^2Rt 1度=1千瓦时=3.6*10^6焦P：电功率 W：电功 U:电压 I:电流 R：电阻 T:时间 电能质量计算公式大全 1.瞬时有效值： 刷新时间1s。
(1)分相电压、电流、频率的有效值 获得电压有效值的基本测量时间窗口应为10周波。 ①电压计算公式： 相电压有效值，式中的是电压离散采样的序列值（为A、B、C相）。 ②电流计算公式： 相电流有效值，式中的是电流离散采样的序列值（为A、B、C相）。 ③频率计算： 测量电网基波频率，每次取1s、3s或10s间隔内计到得整数周期与整数周期累计时间之比(和1s、3s或10s时钟重叠的单个周期应丢弃)。测量时间间隔不能重叠，每1s、3s或10s间隔应在1s、3s或10s时钟开始时计。 (2)有功功率、无功功率、视在功率（分相及合相）
有功功率：功率在一个周期内的平均值叫做有功功率，它是指在电路中电阻部分所消耗的功率，以字母P表示，单位瓦特(W)。 计算公式： 相平均有功功率记为，式中和分别是电压电流离散采样的序列值（为A、B、C相）。 多相电路中的有功功率：各单相电路中有功功率之和。 相视在功率 单相电路的视在功率：电压有效值与电流有效值的乘积，单位伏安(VA)或千伏安(kVA)。 多相电路中的视在功率：各单相电路中视在功率之和。 相功率因数 电压与电流之间的相位差(Φ)的余弦叫做功率因数，用符号cosΦ表示，在数值上，功率因数是有功功率和视在功率的比值，即cosΦ=P/S
谐波、谐波电流、谐波电压三者的意义与区分 电力谐波就是电能中包含的谐波成分，分为谐波电压和谐波电流。接下来主要为大家介绍一下谐波、谐波电流和谐波电压的概念及区分。 一、谐波 谐波是与基波对应的一个概念。 如果有一个频率为f正弦波，那么频率为n f的正弦波就称为f正弦波的n次谐波，而频率为f的正弦波就是基波（含义为基本波形）。例如：我们的电力电压波形为50HZ的正弦波，那么3次谐波就是150HZ的正弦波，5次谐波就是250HZ的正弦波。 用数学的方法可以证明，任何一个周期性波形都可以分解为基波和谐波。因此，当电网电压发生畸变时，就表示其中包含了谐波成分。 图1是包含了5次谐波和7次谐波的波形，5次和7次谐波是工业上最典型的两种谐波。
图1含有5次和7次谐波的畸变波形 如果谐波成分是电流，就叫谐波电流。如果谐波成分是电压，就叫谐波电压。 二、谐波电流 谐波电流是导致变压器过热、电缆过热、跳闸、无功补偿装置烧毁的主要原因。 三、谐波电压 谐波电压是电子设备误动作的主要原因。在处理电子设备受干扰的问题是，更加关注电子设备接入电网的位置的谐波电压畸变率。一般要求电压畸变率小于5%。 四、谐波电流和谐波电压的区分
谐波电流与谐波电压之间的关系是很多人搞不清楚的概念。了解他们之间的关系，对于正确解决电能质量问题十分重要，下面对这两者的关系进行讲解。 谐波电流是谐波的根源，谐波电压是谐波电流的产物。因此，要彻底解决谐波导致的各种问题，就要从控制谐波电流入手。 谐波电压是谐波电流流过线路阻抗时产生的，对于特定的配电系统，谐波电流与谐波电压之间的关系如下（欧姆定律）： 谐波电压=谐波电流×电网阻抗 式中：电网阻抗包括了变压器的阻抗和配电线的阻抗，如图1所示。
掌握实用的计算公式是电气工作者应具备的能力，但公式繁多应用时查找不方便，下面将整理和收集的一些常用的实用公式和口诀整理出来，并用实例说明和解释。 1、照明电路电流计算及熔丝刀闸的选择 口诀：白炽灯算电流，可用功率除压求； 日光灯算电流，功率除压及功率因数求（节能日光灯除外）； 刀闸保险也好求，一点五倍额定流； 说明：照明电路中的白炽灯为电阻性负荷，功率因数cosΦ=1，用功率P单位瓦除以电压等于其额定电流。日光灯为电感性负荷，其功率因数cosΦ为0.4-0.6（一般取0.5），即P/U/cosΦ=I。 例1：有一照明线路，额定电压为220V，白炽灯总功率为2200W，求总电流选刀闸熔丝。 解：已知U=220V,总功率=2200W 总电流I=P/U=2200/220=10A 选刀闸：QS=I×(1.1~1.5)=15A 选熔丝：IR=I×(1.1~1.5)=10×1.1=11A (取系数1.1) QS--------刀闸 IR---------熔丝 答：电路的电流为10安培，刀闸选用15安培，熔丝选用11安培。 例2：有一照明电路，额定电压为220V，接有日光灯440W，求总电流选刀闸熔丝。（cosΦ=0.5） 解：已知U=220V, cosΦ=0.5，总功率=440W 总电流I=P/U/ cosΦ=440/220/0.5=4A 选刀闸：QS=I×(1.1~1.5)=4×1.5=6A 选熔丝：IR=I×(1.1~1.5)= 4×1.5=6A 答：电路的总电流为4A,刀闸选用6A,熔丝选用6A。 2 、380V/220V常用负荷计算 口诀：三相千瓦两倍安，热，伏安，一千乏为一点五 单相二二乘四五，若是三八两倍半。 说明：三相千瓦两倍安是指三相电动机容量1千瓦，电流2安培，热，伏安，一千乏一点五是指三相电热器，变压器，电容器容量1千瓦，1千伏安，1千乏电容电流为1.5安培，单相二二乘四五，若是三八两倍半是指单相220V容量1千瓦，电流为4.5安，380V单相电焊机1千伏安为2.5安培。 例1：有一台三相异步电动机，额定电压为380V，容量为14千瓦，功率因数为0.85，效率为0.95，计算电流？解：已知U=380V cosΦ=0.85 n=0.95 P=14千瓦 电流I=P/(×U×cosΦ×n)=P/(1.73×380×0.85×0.95)=28(安) 答：电流为28安培。
电流计算公式: 问题： 380V三相电机，7.5KW,功率因素0.85 如何计算该电机工作电流？ 220V电机的电流计算？ 铜导线横截面的大小要怎么计算 答案 三相公式(效率n= 0.9时): I = P/(1.732 x U X cos Zn ) =7500/(1.732 x 380 x 0.85 x 0.9)沁 15(A) 单相公式： I = P/(U x cos ?Xn ) =7500/(220 x 0.85 x 0.9)?45(A) 小载面铜导线每平方载流量4?6A之间， 长线取小值，短线取大值。 补充答案 一台排风扇是三相电机，它的标签上只写了电压380V,功率是4KV V还有转速，那么怎么计算它的电流呢？ 公式是什么呢？ A=KW/( 1.732*0.38*COS) COS二功率因数 1.732是什么为什么有个1.732 ? 1.732其实是根号3即：V3的一个近似值 至于这个根号3怎么来，是由于相位差通过三角函数等式，经过约分后得到
变压器的额定电流。电机的额定电流。电灯的额定电流。变压器的容量。这些如何计算？为 什么每个人的计算公式都不同？ 1变压器的铭牌上都标有变压器的容量和实际的额定电流。计算变压器的额定电流，必须 知道变压器的容量和电压等级，额定电流le=容量S/1.732*U ； 2、电动机的铭牌上标有电机的有功功率和额定电流。如果要计算，公式是Ie=P/1.732*U*Pf （P为电机功率，Pf为功率因数） 3、电灯比较简单，一般都是单相回路，比如60W勺电灯，电流l=60/220=0.27A。灯泡可视 为纯阻负载，功率因数趋于1。 4、变压器的容量就指其视在功率，公式S=1.732*U*|e 负载的额定电流与断路器的额定电流应该保持怎样的关系？ 选择断路器时除了注意稍大于负载的额定电流之外还应注意负载的启动电流如果控制负载较大就不宜选择分断能力较低的断路器因为其分断能力较低会造成因启动电流过大而动作。 断路器的额定电流要大于负载的额定电流至少在 2.5倍以上，基本上是在短路、接地的情况下断路器才能去动作；断路器不能长期工作在额定电流，要留有一定空间量。
谐拨含量： 借助傅立叶级数分解法．．．．．．．． 求出每周波内各次谐拨含量。 按公式（2），计算每周波电压有效值j u 。 ∑== n i i j u n u 121 a) 总谐波含量： 总谐波含量的百分数= %100)()()1(2)1(2?-j j j u u u ，)1(j u ——波形中的基波含量。 b) 单次谐波含量=)50~2(%,100)1() (=?k u u j k j 偏离系数： 求出每周波的基波电压)1(j u ，并在其周波各采样点上将采样点上，将采样点上采样电压与其对应点的基波电压进行比较，取其最大偏差值，则偏差系数=%100)1(??j j u u 。 uj ?——每周波各采样点上采样电压与其对应点的基波电压之间的最大偏差值 )1(jp u ——每周波基波电压的峰值 对数个周波的偏离系数进行比较，取其最大值。 电压调制： 测取稳态时各周波的正负半波连续最大的三点电压采样值，按抛物线 插值法求出其峰值，至少采集一秒钟，共采集N 个周波。 按下述规定求取调制参数值： 电压调制参数的测试，应在电压波形的正负半波中进行，取其最大值。 电压调制量为至少一秒钟（N 个周波）同向峰值的最大与最小之差。 电压调制量=min max ][][jp jp u u - max ][jp u ——N 周波中同向峰值电压最大值 min ][jp u ——N 周波中同向峰值电压最小值
波峰系数： 每波电压有效值u ，以同一周波内连续最大的三个电压采样值，按抛物线插值法．．．．．．求出其峰值电压jp u ，按公式（6）计算其波峰系数：j jp u u F = ，jp u ——每周波的峰值电压。 ∑==m j j u m u 1 21 ∑==n i i j u n u 1 21 u ——平均电压有效值 j ——采样周波数（100,~1≥=m m j ） j u ——每周波电压有效值 i ——每周波采样点数（50,~1≥=n n i ） i u ——每点电压瞬时值
谐波(harmonic wave)，从严格的意义来讲，谐波是指电流中所含有的频率为基波的整数倍的电量，一般是指对周期性的非正弦电量进行傅里叶级数分解，其余大于基波频率的电流产生的电量。从广义上讲，由于交流电网有效分量为工频单一频率，因此任何与工频频率不同的成分都可以称之为谐波，这时“谐波”这个词的意义已经变得与原意有些不符。正是因为广义的谐波概念，才有了“分数谐波”、“间谐波”、“次谐波”等等说法。 谐波产生的原因主要有：由于正弦电压加压于非线性负载，基波电流发生畸变产生谐波。主要非线性负载有UPS、开关电源、整流器、变频器、逆变器等。 谐波原因在理想的干净供电系统中，电流和电压都是正弦波的。在只含线性元件(如：电阻)的简单电路里，流过的电流与施加的电压成正比，流过的电流是正弦波。 用傅立叶分析原理，能够把非正弦曲线信号分解成基本部分和它的倍数。 在电力系统中，谐波产生的根本原因是由于非线性负载所致。当电流流经负载时，与所加的电压不呈线性关系，就形成非正弦电流，即电路中有谐波产生。由于半导体晶闸管的开关操作和二极管、半导体晶闸管的非线性特性，电力系统的某些设备如功率转换器会呈现比较大的背离正弦曲线波形。 谐波电流的产生是与功率转换器的脉冲数相关的。6脉冲设备仅有5、7、11、13、17、19 …。n倍于电网频率。功率变换器的脉冲数越高，最低次的谐波分量的频率的次数就越高。 其他功率消耗装置，例如荧光灯的电子控制调节器产生大强度的3 次谐波( 150 赫兹)。 在供电网络阻抗( 电阻) 下这样的非正弦曲线电流导致一个非正弦曲线的电压降。在供电网络阻抗下产生谐波电压的振幅等于相应谐波电流和对应于该电流频率的供电网络阻抗Z的乘积。次数越高，谐波分量的振幅越低。 只要哪里有谐波源那里就有谐波产生。也有可能，谐波分量通过供电网络到达用户网络。例如，供电网络中一个用户工厂的运转可能被相邻的另一个用户设备产生的谐波所干扰。 谐波设备类型
各种电动机额定电流的速算及保护装置的选用 2010-02-25 19:55:38 阅读9 评论0 字号：大中小 引用 的 电动机额定电流的速算口诀及经验公式 (1) 速算口诀： 电动机额定电流(A)：“电动机功率加倍”，即“一个千瓦两安培”。通常指常用的380V、功率因数在0. 8左右的三相异步电动机，“将千瓦数加一倍”即电动机的额定电流。 (2) 经验公式： 电动机额定电流(A)=电动机容量(kW)数×2 上述的速算口诀和经验公式的使用结果都是一致的，所算出的额定电流与电动机铭牌上的实际电流数值非常接近，符合实用要求，例如一台Y132S1-2，10kW电动机，用速算口诀或经验公式算得其额定电流： 10×2=20A。 二电动机配用断路器的选择 低压断路器一般分为塑料外壳式(又称装置式)和框架式(又称万能式)两大类。380V245kW及以下的电动机多选用塑壳断路器。断路器按用途可分为保护配电线路用、保护电动机用、保护照明线路用和漏电保护 用等。 2.1电动机保护用断路器选用原则 (1) 长延时电流整定值等于电动机额定电流。 (2) 瞬时整定电流：对于保护笼型电动机的断路器，瞬时整定电流等于(8～15)倍电动机额定电流，取决于被保护笼型电动机的型号、容量和起动条件。对于保护绕线转子电动机的断路器，瞬时整定电流等于(3～6)倍电动机额定电流，取决于被保护绕线转子电动机的型号、容量及起动条件。 (3) 6倍长延时电流整定值的可返回时间大于或等于电动机的起动时间。按起动负载的轻重，可选用返回时 间1s、3s、5s、8s、15s中的某一档。 2.2断路器脱扣器整定电流的速算口诀 “电动机瞬动，千瓦20倍” “热脱扣器，按额定值” 上述口诀是指控制保护一台380V三相笼型电动机的断路器，其电磁脱扣瞬时动作整定电流，可按“千瓦” 数的20倍”选用。对于热脱扣器，则按电动机的额定电流选择。 三电动机配用熔断器的选择
电机的额定电流计算法 22KW×2÷1.732≈25.4A 已知三相电动机容量，求其额定电流口诀（c）：容量除以千伏数，商乘系数点七六。说明：（1）口诀适用于任何电压等级的三相电动机额定电流计算。由公式及口诀均可说明容量相同的电压等级不同的电动机的额定电流是不相同的，即电压千伏数不一样，去除以相同的容量，所得“商数”显然不相同，不相同的商数去乘相同的系数0.76，所得的电流值也不相同。若把以上口诀叫做通用口诀，则可推导出计算220、380、660、3.6k电压等级电动机的额定电流专用计算口诀，用专用计算口诀计算某台三相电动机额定电流时，容量千瓦与电流安培关系直接倍数化，省去了容量除以千伏数，商数再乘系数0.76。三相二百二电机，千瓦三点五安培。常用三百八电机，一个千瓦两安培。低压六百六电机，千瓦一点二安培。高压三千伏电机，四个千瓦一安培。高压六千伏电机，八个千瓦一安培。 （2）口诀c 使用时，容量单位为kW，电压单位为k，电流单位为A，此点一定要注意。 （3）口诀c 中系数0.76是考虑电动机功率因数和效率等计算而得的综合值。功率因数为0.85，效率不0.9，此两个数值比较适用于几十千瓦以上的电动机，对常用的10kW以下电动机则显得大些。这就得使用口诀c计算出的电动机额定电流与电动机铭牌上标注的数值有误差，此误差对10kW以下电动机按额定电流先开关、接触器、导线等影响很小。 （4）运用口诀计算技巧。用口诀计算常用380电动机额定电流时，先用电动机配接电源电压0.38k数去除0.76、商数2去乘容量（kW）数。若遇容量较大的6k电动机，容量kW数又恰是6k数的倍数，则容量除以千伏数，商数乘以0.76系数。 （5）误差。由口诀c 中系数0.76是取电动机功率因数为0.85、效率为0.9而算得，这样计算不同功率因数、效率的电动机额定电流就存在误差。由口诀c
三相电流计算公式 I=P/(U*所以1000W的线电流应该是。 功率固定的情况下，电流的大小受电压的影响，电压越高，电流就越小，公式是I=P/U 当电压等于220V时，电流是，电压等于380V时，电流是，以上说的是指的单相的情况。380V 三相的时候，公式是I=P/(U*，电流大小是 三相电机的电流计算I= P/*380* 式中：P是三相功率是根号3) 380 是三相线电压(I 是三相线电流) 是功率因数，这里功率因数取的是，如果功率因数取或者，计算电流还小。电机不是特别先进的都是按计算。按10kW计算：I=10kW/*380* =10kW/ = A 三相电机必须是三相电源，10KW电动机工作时，三根电源线上的工作电流都是 A 实际电路计算的时候还要考虑使用系数,启动电流等因素来确定导线截面积、空开及空开整定电流。 三相电中，功率分三种功率，有功功率P、无功功率Q和视在功率S。电压与电流之间的相位差(Φ)的余弦叫做功率因数，用符号cosΦ表示，在数值上，功率因数是有功功率和视在功率的比值，即cosΦ=P/S 三种功率和功率因素cosΦ是一个直角功率三角形关系：两个直角边是有功功率P、无功功率Q，斜边是视在功率S。三相负荷中，任何时候这三种功率总是同时存在：S2=P2+Q2 S=√(P2+Q2) 视在功率S= 有功功率P=Φ 无功功率Q=Φ 功率因数cosΦ=P/S 根号3，没有软件写不上，用代替 系统图 Pe：额定功率Pj：计算有功功率Sj：计算视在功率Ij：计算电流Kx：同时系数cosφ：功率因数Pj=Kx*Pe Sj=Pj/cosφ 单相供电时，Ij=Sj/Ue 三相供电时，Ij=Sj/√3Ue 电气系统图里的符号是有标准的 KM表示交流接触器 KA表示中间继电器, KT表示时间继电器； FR表示热继电器；
三相桥式整流电路中谐波电流的计算新方法 李槐树李朗如 摘要提出了一种实用的新方法来计算三相桥式整流器所产生的谐波电流。本方法考虑了交流侧电抗及电网中存在的谐波电压，导出了交直流两侧谐波电流的计算公式。计算与实测结果表明，本方法准确实用。 关键词：三相桥式整流器波形畸变谐波电流谐波电压计算 A New Method to Calculate Harmonic Currents in A Three-Phase Bridge Rectifier Li Huaishu Li Langru (Huazhong University of Science and Technology 430074 China) Abstract This paper presents a new method to calculate the harmonic currents on both DC and AC sides in a three-phase bridge rectifier operating under pre-existing voltage distortion.The proposed method,which takes into account the AC side reactances and harmonic voltages already existing in AC network,gives out the calculating equations of DC and AC sides harmonic currents.Some practical rectifier circuits are calculated and carefully tested.The calculated results show that the proposed method is more accurate and more practical. Keywords:Three-phase bridge rectifier Voltage distortion Harmonic current Harmonic voltage Calculation 1 引言 电力系统中三相桥式整流器的使用极为广泛，由此引起的谐波电流也成了人们日益关注的问题。安置滤波器是减小谐波电流的有效措施，然而多数滤波器的设计要求对整流器所产生的谐波电流进行计算。计算结果愈准确，所设计的滤波器的效果也就愈佳。 通过对整流电路的分析而精确地计算谐波电流往往比较困难，时间仿真有时可以获得较为准确的结果，但需要复杂的仿真程序。所以在一定的假设条件下，近似地估算谐波电流成了工程技术人员普遍采用的方法。文献［3］对几种近似方法所产生的误差作了比较性研究，文献［4，5］中所提出的近似方法，提高了计算的准确性，但仅与仿真结果作了比较。而且各种近似方法均假设交流电网中的电压波形为标准正弦的。然而实际电网中，由于非线性负载的大量使用，会含有不可忽视的高次谐波电压。 本文对接入电压波形畸变的电网中的三相桥式整流电路进行了分析，提出了一近似方法来计算其交直流两侧的谐波电流。对实际整流电路在接入电压波形畸变率不同的电网时所产生的谐波电流进行了计算，
