谐波电流的计算
请教关于谐波电流的计算方法，哪本书上有公式？
有一台10KV、3000KVA整流变压器，供给一套6脉动整流装置，10KV侧工作基波电流I1＝150A，5次谐波电流含有率20%。整流变压器由工厂自用35/10KV总降压变电站供电，总降压变电站10KV最小短路电流容量Ssc10=120MVA。工厂自用总降压变电站引自220/110/35KV区域变电站，区域变电站35KV母线供电能力20000KVA，最小短路容量500MVA。工厂用电协议为10000KVA。假定无其他谐波源，无其他放大谐波电流的容性负荷，不讨论除5次谐波而外的其他次数谐波。
问题一：在这种情况下，公共连接点应该是（）
1、整流变压器10KV侧母线；
2、工厂自用总降压变电所10KV母线；
3、工厂自用总降压变电所35KV母线；
4、区域变电所35KV母线。
问题二：该整流变压器注入公共连接点（35KV）的5次谐波电流值约为（）要写出计算过程1、6－7A；2、8－9A；3、10－11A；4、20－40A

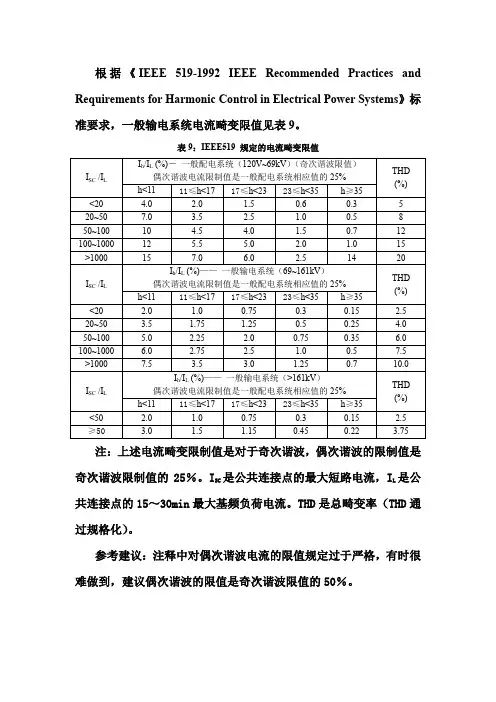

问题三：按GB/T14549－1993《公用电网谐波》附录B1、C6式计算，允许该用户注入公用连接点的5次谐波电流值约为（）要写出计算过程
1、6－7A；
2、8－9A；
3、10－11A；
4、12－14A
问题四：该5次谐波电流在公共连接点引起的5次谐波电压含有率，按GB/T14549－1993《公用电网谐波》附录C2式计算，约为（）要写出计算过程
1、0.4%－0.6%；
2、1%－2%；
3、3%－4%;
4、5%－6%
答：
