沉淀白炭黑用途说明
沉淀白炭黑(二氧化硅)用途说明
型号应用范围一般性质
WL-180、橡胶、鞋底、电缆具有特殊的物理化学性质，使之在以橡胶为基体的共混物配方中成为最佳的透明性补强的添加剂，可以大大提高硫化橡胶的拉伸强度和耐磨性，Una-180 减少了橡胶的用量，降低了成本。WL-180具有较强的亲和力，使之在生胶中具有较大的分散能力，白炭黑的粒子与橡胶分子形成的物理性，在
增强硫化橡胶的机械强度和撕力的补强性方面优于炭黑，是橡胶的高补强的填充剂。
Una-180E 饲料作为一种精选特殊饲料原材料，重金属含量符合欧洲饲料工业规定值，无毒无害，并拥有较大的比表面积和更强的吸附能力，能作为各种饲料添加剂的载体和分散剂，在转换各种水和油到固体状态时有良好的表现。
Una-700 纺织染整、消泡剂、润滑油、主要将一般亲水性二氧化硅在适当条件下与硅烷偶联剂反应而成，制得一种表面具有聚硅氧烷( polysiloxane )接枝的固体粉末状二氧化硅，
不饱和聚酯树脂、粉末灭火其疏水接触角可达70至150，不仅具有良好疏水性，同时还有消泡功能。
剂、硅橡胶
Una-100 饲料小颗粒白炭黑，主要用于饲料行业，增加饲料流动性，防止结块，并且颗粒外形能在生产过程中起到一定的防尘作用。 Una-100Gr 浅色、彩色及透明橡胶造粒状白炭黑，具有WL-180白炭黑的所有优点，同时改变了粉状白炭黑使用中造成粉尘污染的影响。具有高的分散性，高的粘结强度，很容
易与橡胶混合。
YH-200 硅橡胶、涂料、造纸、农药更高品质、多孔、超细的二次粒子，亲水性、吸附、稀释等作用，使产品更加稳定。
Una-205 高级透明橡胶制品、涂料、具有高的比表面积和吸油值，能部分替代气相法白炭黑用于硅橡胶制品，使得产品具有很好的拉伸强度和耐磨性，而且制品的通明性好，拉伸
油墨、造纸不返白不变型。另可用于涂料、油墨、饲料、农药、洗衣粉行业。
Una-350 透明橡胶、涂料、油墨更高比表面积和吸油值，同WL-180相比较，在硫化橡胶中具有更高的透明度和物理性能，可部分替代气相法白炭黑。 Una-350B 透明橡胶、饲料添加剂、农此产品具有高的比面积和吸油值，能部分替代气相法白炭黑用于饲料添加剂、农药、洗衣粉行业作载体。另外，专业用于大理石石材中，起填
药、洗衣粉、造纸、石材补缝隙的作用。特别在硅橡胶里使用具有很好的透明度、拉伸强度和耐磨性，拉伸不返白、不变型。
QS-15 胶粘剂…… 此产品比表面积高、细度小，能替代气相法白炭黑用于硅酮胶与胶粘剂行业，用作透明填充补强剂，使产品取得很好的使用效果。 QS-16 涂料、油墨…… 此产品具有高的比面积和吸油值，能部分替代气相法白炭黑用于涂料、油墨制造。在粉末体系中，主要作为分散剂使用;在液态体系中，主要作为流变控制剂使用，并有很好的增稠与防沉作用。
QS-300 环氧树脂体系、聚酰胺、在塑料中添加SiO可提高材料的强度、韧性、耐磨性、防水性和耐老化性，改善材料的加工性能及制品的外观。使PS塑料薄膜易于张口，不2
PMMA、PS 会粘结。
QS-300A 油漆、涂料此产品是凝胶法工艺制成的特殊SiO，具有高的比表面积，硬度好、分散性强，有好的折射率，在高档油漆、涂料行业里作消光粉效果非常好。 2
QS-300B 油漆、涂料、皮革此产品具有高的比面积和吸油值，硬度好、分散性强，有好的折射率，在油漆、涂料行业里作消光粉效果非常好。 LP 橡胶、农药、胶粘橡胶业:将其作为补强填料添加到透明或者淡色橡胶中，可以增加强度(撕裂、拉伸等)。将它与碳黑结合可以有效提高诸如胶粘强度、撕裂强度和热稳定性等性能。农药业:作为活性成分的载体助剂，它可以起到补强和防止农药结块的作用。它还可以用作填充剂、胶粘剂、增加流
动性、防止结块
SIPERNAT? 硅橡胶、高温硫化硅橡胶该型号是一种特殊的沉淀法白炭黑，非常适合于橡胶的应用，尤其是硅橡胶如高温硫化硅橡胶。通过对比表面积、粒径、吸油值或纯度(电导288，YH-266 率)的仔细调节，实现了产品的不同性能。该型号是经细磨的白炭黑，具有中性pH值和相对较高的比表面积和中等的粒径。
四,沉淀法制备白炭黑的理论基础 来源:世界化工网https://www.doczj.com/doc/516183445.html, 全文请访问:https://www.doczj.com/doc/516183445.html,/睡过站了 沉淀法自卑白炭黑的主要原料是工业水玻璃,它是水溶性的硅酸盐,在所有硅酸盐中,碱金属的硅酸盐可溶于水,重金属的硅酸盐不溶于水.市售的工业水玻璃通常为粘稠状的水溶液,属胶体溶液.一般工业水玻璃中的Na2O和SiO2的物质的量比为1:3.3左右,故水玻璃时间上是多聚硅酸盐.现代科技表明,溶液中SiO2的聚合度并不等于它们的物质的量比;物质的量比越大,聚合度越大 见表: 硅酸盐是很若的酸,其电离常数很小,数量级为K1≈(-8 10),K2≈(-14 10 ). 硅酸在水中的溶解度也极小,大约为100mg/kg.因此,硅酸很容易从硅酸盐的水溶液中呗其他酸置换出来,即使很弱的酸,如碳酸,醋酸等.硅酸在水中的溶解度虽小,当在较稀的水玻璃溶液中加入某种酸时,肯定有大量的硅酸生成,然而实验发现并不立即有沉淀出来.这是因为初
生的单分子硅酸是溶于水的,随着时间的推移单硅酸聚合成低聚硅酸,在聚合成高聚硅酸.然后,在水溶液ph=7~10,且无盐存在时,可以进一步聚合为硅溶胶;而在pH<7,或是Ph=7~10,且有盐存在时,可以凝结为硅凝胶.这种自聚合作用是硅酸最重要的特性. 白炭黑的粒子组成虽然也是SiO4的集合体,但是白炭黑的生产过程既不是硅溶胶的脱水干燥,也不是硅凝胶的脱水干燥.要求SiO2粒子以疏松,细分散的絮状结构从水溶液中沉淀出来.为此,必须创造一种是以的沉淀条件,以便保证达到具有良好性能的白炭黑. 水溶液中硅酸化学是一个十分复杂的课题.长期的研究认为:硅酸根离子在碱性和微酸性溶液中(ph>2)配位数位4;而在酸性溶液总(ph<2)则配位数为6,即6配位的水合硅酸[(H2O)2Si(OH)4]和水合硅酸正离子[(H2O)3Si(OH)3]+存在于酸性溶液只能怪.硅酸溶液的酸碱度直接影响硅酸的聚合机制,致使聚硅酸的结构和性质不同.如把酸加入硅酸钠中可获得碱性范围内的硅酸;若把硅酸钠加入酸中则可获得酸性范围内的硅酸.两者的聚合产物是不同的.关于硅酸的自聚合作用机制已研究100多年,始终未有满意的结果,尤其难以全面概括硅酸聚合的重要性.70年代后期,南京大学戴安邦教授等人提出了一种聚合机制,并为实验所验证,对解释硅酸的自聚合作用于大量事实较为一致.可惜的是这一机理也不完善,只能解释线性聚合,油漆不能解释强碱条件下的聚合. 戴安邦等人的研究成果认为:硅酸浓度在超过溶解度以后,聚合作用就发生了.硅酸在酸性,中性及微碱性溶液中,存在着两种不容的聚
前言 白炭黑是橡胶工业重要的补强材料,因其微观结构和聚集体形态和炭黑类似,并在橡胶中有相近的补强性能,故被称为白炭黑。白炭黑按照其生产方法可分为两类,即沉淀法白炭黑和气相法白炭黑。沉淀法白炭黑作为橡胶补强原材料,主要用于轮胎、鞋类、和其它浅色橡胶制品。本文只讨论沉淀法白炭黑(以下简称为白炭黑)。在轮胎行业中,过去白炭黑主要用于子午线轮胎的带束层,以增强钢丝和橡胶的粘合性。也有些轮胎企业将白炭黑用于子午线载重轮胎胎面,以提高胎面的抗刺扎和抗崩花性,其用量较少,一般为10～15份。近15年来,由于欧洲和北美对环保和节能的要求日益严格,将白炭黑用于轮胎胎面,可以显著降低轮胎的滚动阻力,同时能保持较好的抗冰滑性和抗湿滑性,其耐磨性仅有稍许降低。1992年,米其林公司率先制造出全用白炭黑的“绿色轮胎”,其滚动阻力较一般轮胎降低约30%,节油及减少汽车废气效果显著。但是由于传统白炭黑品种的分散性不好,配用白炭黑的胎面胶,虽然滚动阻力比配用炭黑的低,但其耐磨性能却比配用炭黑的差得多。 为了适应绿色轮胎快速发展对白炭黑的要求,国外几家主要制造商都已经生产供应、并仍在进一步研究开发分散性较好的白炭黑产品,目前白炭黑已经发展了以下三代产品: 1.第一代是传统的或被称为“标准”的白炭黑品种; 2.第二代被称为“高分散性白炭黑”(ＨｉｇｈＤｉｓｐｅｒｓｉｂｌｅＳｉｌｉｃａ,简称ＨＤＳ)和“易分散性白炭黑”(ＥａｓｙＤｉｓ
ｐｅｒｓｉｂｌｅＳｉｌｉｃａ,简称ＥＤＳ)。高分散性白炭黑是一种具有较高分散性,且无粉尘的白炭黑产品,适用于绿色轮胎。易分散性白炭黑是90年代中期开发的一种性能介于ＨＤＳ和传统白炭黑之间的产品,其价格较ＨＤＳ低,是一种性能价格比较高的替代ＨＤＳ的产品。表1为国外主要的、已经商品化的ＨＤＳ和ＥＤＳ品种。 在轮胎用胶料中,如果采用ＨＤＳ和ＥＤＳ可以获得较高的拉伸强度、撕裂强度、定伸应力、扯断伸长率。采用ＨＤＳ还可以改善胶料加工性能和耐磨性,从而可以得到较好的轮胎综合性能。在乘用轮胎的胶料中,如果采用ＨＤＳ,除有明显的性能改进外,其成本也可降低。 3.第三代被称为“独特结构的高分散性白炭黑”,其分散性和补强性更好,目前处于研究开发或推广应用阶段。也有人称第三代产品为“高分散性白炭黑”而将第二代产品统称为“易分散性白炭黑”或者“半分散性白炭黑”。 为了研究开发或应用好高分散性白炭黑,必须首先了解如何检测白炭黑的分散性,了解白炭黑的微观结构和理化性能,及其对白炭黑的分散性和在橡胶中的补强性能的影响。在此基础上才能做好高分散性白

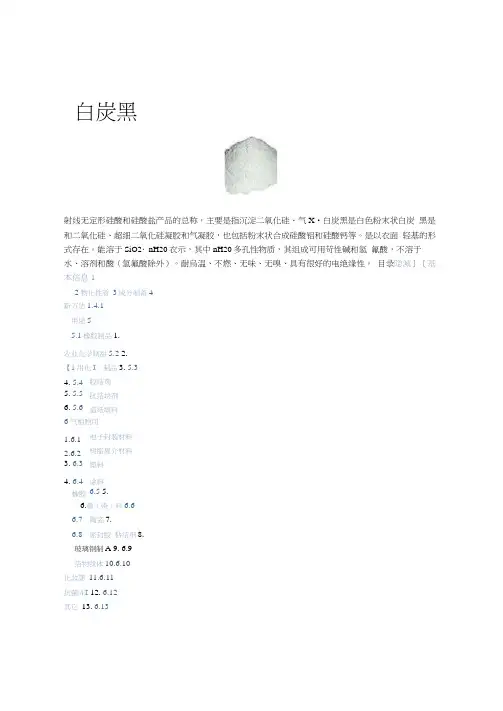

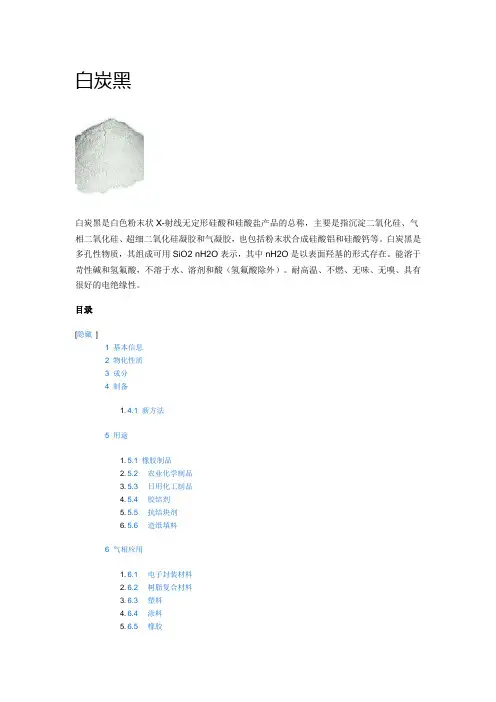

白炭黑 白炭黑是白色粉末状X-射线无定形硅酸和硅酸盐产品的总称，主要是指沉淀二氧化硅、气相二氧化硅、超细二氧化硅凝胶和气凝胶，也包括粉末状合成硅酸铝和硅酸钙等。白炭黑是多孔性物质，其组成可用SiO2·nH2O表示，其中nH2O是以表面羟基的形式存在。能溶于苛性碱和氢氟酸，不溶于水、溶剂和酸（氢氟酸除外）。耐高温、不燃、无味、无嗅、具有很好的电绝缘性。 目录 [隐藏] 1 基本信息 2 物化性质 3 成分 4 制备 1. 4.1 新方法 5 用途 1. 5.1 橡胶制品 2. 5.2 农业化学制品 3. 5.3 日用化工制品 4. 5.4 胶结剂 5. 5.5 抗结块剂 6. 5.6 造纸填料 6 气相应用 1. 6.1 电子封装材料 2. 6.2 树脂复合材料 3. 6.3 塑料 4. 6.4 涂料 5. 6.5 橡胶
6. 6.6 颜（染）料 7. 6.7 陶瓷 8. 6.8 密封胶、粘结剂 9. 6.9 玻璃钢制品 10. 6.10 药物载体 11. 6.11 化妆品 12. 6.12 抗菌材料 13. 6.13 其它 白炭黑 - 基本信息 中文名称：白炭黑 图 中文别名：白炭黑(燃烧法));气相白炭黑;造粒白炭黑;药用级白炭黑;GH-7型白炭黑;GH-1A 型白炭黑;GH-1B型白炭黑;水合二氧化硅;白碳黑;白烟;沉淀水合二氧化硅;纯乳胶;胶体二氧化硅;沉淀二氧化硅 英文名称：Whitecarbonblack 英文别名： whitecarbon;Whitecarbonblack,combustionmethod;PelletedHydratedSilica;HydratedSi lica;Silicondioxidehydrate;Silica,hydrate;SILICA;Precipitatedsilica; CAS号：10279-57-9 EINECS号：238-878-4 分子式：SiO2.x(H2O) 白炭黑 - 物化性质
自20世纪90年代，米其林公司使用罗地亚公司的专利产品——高分散性白炭黑，推出了高性能的“绿色轮胎”后，“绿色轮胎”以其舒适安全、环保节能的特点，逐渐被大众接受。据统计，最近几年，使用高分散性白炭黑的“绿色轮胎”保持着10%～20%的年增长率，而且越来越多的原配胎指标中开始指定添加白炭黑。 影响轮胎滚动阻力的因素 轮胎的滚动阻力占轿车前进阻力的18%～30%。国外资料显示，如果发动机的能量消耗占整车能量消耗的40.6%，那么因滚动阻力而消耗的燃油大约占到14%～17%。也就是说，若滚动阻力降低30%，则降低油耗约4.5%，最多可达6%。因此，有效降低轮胎的滚动阻力，不仅可以节约燃油，对减少温室气体排放也会起到重要作用。 粘弹性的帘线橡胶体引起的滞后作用是滚动损失最大的影响因素，占总损耗的85%～95%。因此，改善轮胎材料的粘弹性是降低滚动阻力的有效途径。此外，轮胎在地面滑动引起的损耗、轮胎与空气的摩擦损耗以及轮胎胎面花纹的设计也会消耗一定能量。 大量研究表明，当轮胎胎面使用白炭黑作为填料后，轮胎的滚动阻力可以得到有效降低。 罗地亚高分散性白炭黑 在大多数情况下，沉淀法白炭黑(二氧化硅)是由硅酸钠溶液和硫酸溶液中和反应生
产的。它具有丰富的特性，可以用于许多不同的领域，在橡胶中可起到优良的补强作用，特别是应用于一些浅色橡胶配方中，可使产品具有良好的机械性能。 根据不同应用领域的需求，白炭黑可以被制成许多不同的形状：粒状、微珠状或粉末状。微珠状白炭黑（Mircopearl）是罗地亚公司生产的一种独特的白炭黑，兼有高流动性和在橡胶基体中高分散性的特点，被广泛用于欧洲和北美的轮胎工业。 在橡胶工业领域，分散性高低是评价白炭黑的重要指标之一。如果采用超声波对白炭黑颗粒进行处理，从处理后得到的激光粒径分布图（见图1）可以清楚地看出：与有着相同物化性质(比表面积、pH值、水份等) 的普通沉淀法白炭黑相比，高分散性白炭黑（Zeosil 1165MP）最终粒径更小，而且还有较小的平均粒径D50值(2.5μm相对于9～10μm)，多数粒子粒径小于1μm，很少有超过20μm的粒子，而普通白炭黑则正好相反。 图1 高分散性白炭黑和普通白炭黑的粒径分布图（经超声处理后） 高分散性白炭黑在轮胎中的作用 1.吸附作用 白炭黑在橡胶中会有一种附加的吸附，首先是白炭黑表面羟基的吸附作用，另外是小孔隙引起的对小分子助剂的吸附。这两种作用(化学作用与物理作用)结合在一起，减少了橡胶基体中促进剂的活性浓度，从而降低了硫化速度和橡胶网络的交联度。因此，相对于炭黑配方，白炭黑配方中需要在基本配方的基础上增加硬脂酸和促进剂。如果不需要高的补强性和较低的门尼粘度，上述调整即可达到良好的硫化
化学沉淀法制备纳米二氧化硅 摘要:采用硅酸钠为硅源,氯化铵为沉淀剂制备纳米二氧化硅。研究了硅酸钠的浓度、乙醇与水的体积比以及pH 值对纳米二氧化硅粉末比表面积的影响,并用红外、X射线衍射和透射电镜对二氧化硅粉末进行了表征。研究结 果表明在硅酸钠浓度为0. 4 mol/L,乙醇与水体积比为1B8, pH值为8. 5时可制备出粒径为5~8 nm分散性好的无 定形态纳米二氧化硅。 关键词:沉淀法;纳米SiO2;制备 1 引言 纳米二氧化硅为无定型白色粉末,是一种无毒、无味、无污染的材料,其颗粒尺寸小,比表面积大,是纳米 材料中的重要一员。近年来,随着纳米二氧化硅制备技术的发展及改性研究的深入,纳米二氧化硅在橡胶、 塑料、涂料、功能材料、通讯、电子、生物学以及医学等诸多领域得到了广泛的应用[1, 2]。目前,纳米二氧化硅主要制备方法有以硅烷卤化物为原料的气相法[3];以硅酸钠和无机酸为原料的化 学沉淀法[4];以及以硅酸酯等为原料的溶胶-凝胶法[5-7]和微乳液法[8-10]。在这些方法中,气相法原料昂贵, 设备要求高,生产流程长,能耗大;溶胶-凝胶法原料昂贵,制备时间长;而微乳液法成本高、有机物难以去除 易对环境造成污染。与上述三种方法相比,化学沉淀法具有原料来源广泛、价廉,能耗小,工艺简单,易于工 业化等优点,但同时也存在产品粒径大或分布范围较宽的问题,这是由于产品性状在制备过程中受许多可变 因素的影响。近年来,许多研究通过各种控制手段来改善沉淀法产品的性状,如郑典模[11]、贾东舒[12]、孙道 682 研究快报硅酸盐通报第29卷 兴[13]等对反应条件加以分别制得了平均粒径为76 nm、30~50 nm和20~40 nm的二氧化硅,何清玉[14]引入 了超重力技术制得了小于20 nm的二氧化硅。 本文以硅酸钠为硅源,氯化铵为沉淀剂,加入表面活性剂十六烷基三甲基溴化铵(CTAB)和乙醇,通过 化学沉淀法合成了粒径小且分布窄的纳米二氧化硅。 在硅酸钠溶液中,简单的偏硅酸离子并不存在,偏硅酸钠的实际结构为Na2(H2SiO4)和Na (H3SiO4),因 此溶液中的负离子H2SiO2-4为和H3SiO-4。二者在溶液中皆可与氢离子结合生成硅酸。氯化铵是一种强酸 弱碱盐,能缓慢地释放出H+,可以有效避免pH变化过大。另外反应在碱性条件下进行,反应所生成的粒子 带负电,可吸引NH+4和溶液中的Na+形成双电层,通过双电层之间库仑排斥作用,平衡离子表面电荷,从而
白炭黑 一、简介 白炭黑的主要成份是SiO2，因其为白色，且主要物性及用途与炭黑相似而得名。 白炭黑按生产方法的不同可分为沉淀白炭黑（沉淀水合二氧化硅）和气相法白炭黑（气相二氧化硅），两种产品的生产方法不同，性质及用途也有很大区别，以下介绍的产品是用硫酸沉淀法生产的，也即沉淀法白炭黑，以下所涉及的白炭黑均为沉淀法白炭黑。 二、名称定义及分子式 白炭黑的学名为：沉淀水合二氧化硅。 定义：沉淀水合二氧化硅是从可溶性硅酸盐水沉液中沉淀而获得的无定形粒子组成的材料。 化学分子式：SiO2〃nH2O 三、主要性质 1、物理性质 外观：白色粉末或粒状或不规则造块。 真密度：约2.0g/ml 假密度：约0.2g/ml（普通产品）。 耐高温、不燃烧；电绝缘性好。 2、化学性质： 能与烧碱发生反应SiO2nH2O+2NaOH=Na2SiO3+（n+1）H2O
能与氢氟酸发生反应SiO2nH2O+4HF=SiF4+（n+2）H2O 2、主要化学指标 SiO2含量（干品）≥90% 筛余物（4.5цm）≤0.5% 加热减量：4.0-8.0% 灼烧减量：（干品）≤7.0% PH值：5.0-8.0 总铜含量：≤30mg/kg 总锰含量：≤50mg/kg 总铁含量：≤1000mg/kg DBP吸收值：2.00-3.50cm3/g 比表面积：不同用途有不同范围，我厂产品控制 145-165m2/g（HT2#） 165-185m2/g（HT1#） 200-300m2/g（HT3#） 3、主要物理性能（配合橡胶品） 拉伸强度≥17.0Mpa 500%定伸强度≥6.3Mpa 扯断伸长度≥675% 四、生产原理 水玻璃和硫酸反应生成水合硅酸 加热 Na2O·mSiO2+H2SO4+nH2o-→Na2SO4+mSiO2·（n+1）H2O↓ 反应完成液经压滤脱水，洗涤、并通过打浆制得白炭黑料浆，经喷
高分散性白炭黑的性能特征和生产工艺 1前言 白炭黑是橡胶工业重要的补强材料,因其微观结构和聚集体形态和炭黑类似,并在橡胶中有相近的补强性能,故被称为白炭黑。白炭黑按照其生产方法可分为两类,即沉淀法白炭黑和气相法白炭黑。沉淀法白炭黑作为橡胶补强原材料,主要用于轮胎、鞋类、和其它浅色橡胶制品。本文只讨论沉淀法白炭黑(以下简称为白炭黑)。在轮胎行业中,过去白炭黑主要用于子午线轮胎的带束层,以增强钢丝和橡胶的粘合性。也有些轮胎企业将白炭黑用于子午线载重轮胎胎面,以提高胎面的抗刺扎和抗崩花性,其用量较少,一般为10～15份。近15年来,由于欧洲和北美对环保和节能的要求日益严格,将白炭黑用于轮胎胎面,可以显著降低轮胎 的滚动阻力,同时能保持较好的抗冰滑性和抗湿滑性,其耐磨性仅有稍许降低。1992年,米其林公司率先制造出全用白炭黑的“绿色轮胎”,其滚动阻力较一般轮胎降低约30%,节油及减少汽车废气效果显著。但是由于传统白炭黑品种的分散性不好,配用白炭黑的胎面胶,虽然滚动阻力比配用炭黑的低,但其耐磨性能却比配用炭黑的差得多。 为了适应绿色轮胎快速发展对白炭黑的要求,国外几家主要制造商都已经生产供应、并仍在进一步研究开发分散性较好的白炭黑产品,目前白炭黑已经发展了以下三代产品: 1.第一代是传统的或被称为“标准”的白炭黑品种; 2.第二代被称为“高分散性白炭黑”(ＨｉｇｈＤｉｓｐｅｒｓｉｂｌｅＳｉｌｉｃａ,简称ＨＤＳ)和“易分散性白炭黑”(ＥａｓｙＤｉｓｐｅｒｓｉｂｌｅＳｉｌｉｃａ,简称ＥＤＳ)。高分散性白炭黑是一种具有较高分散性,且无粉尘的白炭黑产品,适用于绿色轮胎。易分散性白炭黑是90年代中期开发的一种性能介于ＨＤＳ和传统白炭黑之间的产品,其价格较ＨＤＳ低,是一种性能价格比较高的替代ＨＤＳ的产品。表1为国外主要的、已经商品化的ＨＤＳ和ＥＤＳ品种。
湖州同泰新材料有限公司（简称“同泰公司”），是由一批高学历的海归人士组建的高科技企业。公司座落于太湖之滨、风景秀丽、交通便捷的湖州市吴兴科创园区内。 同泰公司拥有一支实力雄厚的研发队伍，领军人物都是美国、德国、新西兰留学的博士和硕士。科研人员经过长期研究而开发的白炭黑，拥有自主知识产权，填补了国内生产的空白，其改性白炭黑的技术达到了世界领先水平。它打破了德国和美国有关企业在这一行业长期垄断的局面。 白炭黑被誉为“工业味精”，广泛应用于橡胶、塑料、涂料、医药、日用化工等诸多领域。同泰公司生产的疏水性沉淀法白炭黑，与目前垄断国内市场的同类进口产品相比较，产品质量基本持平，疏水性能甚至超过进口产品，具有很高的性价比。 此外，同泰公司凭借自己强大的技术研发力量，还陆续研发出粉体消泡剂、粉体引气剂、粉体减水剂等产品，深受用户的欢迎。 产品： Silphobic 60 产品性能 Silphobic 60 是一种经过表面改性的高疏水性二氧化硅，不会被水润湿。本产品具有高效的破泡性能和在疏水性溶剂中的高分散性，使之特别适用于各种消泡剂中。在对水敏感的粉体中也常用作助流动剂和抗结块剂。 相比疏水性的气相二氧化硅，Silphobic 60 具有瞬间消泡性能好，消泡持久性强，耐碱性强等的特点。 技术参数
使用方法 在二甲基硅油中添加4%-7% Silphobic 60，在150到200度下熬2到3个小时（必要时可加入少量的碱性催化剂），然后在均质机上分散10到20分钟，制得硅胶。该硅胶通过加入乳化剂，可将此硅胶分散在水中，从而制得硅乳液消炮剂。 包装规格 标准包装：15KG/袋 大包装：重量尺寸根据要求而定 2.Silphobic 90 产品性能 Silphobic 90 是一种经过表面改性的高疏水性二氧化硅，不会被水润湿。特别适合用于对水敏感的粉末中作抗结块剂和助流动剂。
沉淀白炭黑用途说明 沉淀白炭黑(二氧化硅)用途说明 型号应用范围一般性质 WL-180、橡胶、鞋底、电缆具有特殊的物理化学性质，使之在以橡胶为基体的共混物配方中成为最佳的透明性补强的添加剂，可以大大提高硫化橡胶的拉伸强度和耐磨性，Una-180 减少了橡胶的用量，降低了成本。WL-180具有较强的亲和力，使之在生胶中具有较大的分散能力，白炭黑的粒子与橡胶分子形成的物理性，在 增强硫化橡胶的机械强度和撕力的补强性方面优于炭黑，是橡胶的高补强的填充剂。 Una-180E 饲料作为一种精选特殊饲料原材料，重金属含量符合欧洲饲料工业规定值，无毒无害，并拥有较大的比表面积和更强的吸附能力，能作为各种饲料添加剂的载体和分散剂，在转换各种水和油到固体状态时有良好的表现。 Una-700 纺织染整、消泡剂、润滑油、主要将一般亲水性二氧化硅在适当条件下与硅烷偶联剂反应而成，制得一种表面具有聚硅氧烷( polysiloxane )接枝的固体粉末状二氧化硅， 不饱和聚酯树脂、粉末灭火其疏水接触角可达70至150，不仅具有良好疏水性，同时还有消泡功能。 剂、硅橡胶 Una-100 饲料小颗粒白炭黑，主要用于饲料行业，增加饲料流动性，防止结块，并且颗粒外形能在生产过程中起到一定的防尘作用。 Una-100Gr 浅色、彩色及透明橡胶造粒状白炭黑，具有WL-180白炭黑的所有优点，同时改变了粉状白炭黑使用中造成粉尘污染的影响。具有高的分散性，高的粘结强度，很容
易与橡胶混合。 YH-200 硅橡胶、涂料、造纸、农药更高品质、多孔、超细的二次粒子，亲水性、吸附、稀释等作用，使产品更加稳定。 Una-205 高级透明橡胶制品、涂料、具有高的比表面积和吸油值，能部分替代气相法白炭黑用于硅橡胶制品，使得产品具有很好的拉伸强度和耐磨性，而且制品的通明性好，拉伸 油墨、造纸不返白不变型。另可用于涂料、油墨、饲料、农药、洗衣粉行业。 Una-350 透明橡胶、涂料、油墨更高比表面积和吸油值，同WL-180相比较，在硫化橡胶中具有更高的透明度和物理性能，可部分替代气相法白炭黑。 Una-350B 透明橡胶、饲料添加剂、农此产品具有高的比面积和吸油值，能部分替代气相法白炭黑用于饲料添加剂、农药、洗衣粉行业作载体。另外，专业用于大理石石材中，起填 药、洗衣粉、造纸、石材补缝隙的作用。特别在硅橡胶里使用具有很好的透明度、拉伸强度和耐磨性，拉伸不返白、不变型。 QS-15 胶粘剂…… 此产品比表面积高、细度小，能替代气相法白炭黑用于硅酮胶与胶粘剂行业，用作透明填充补强剂，使产品取得很好的使用效果。 QS-16 涂料、油墨…… 此产品具有高的比面积和吸油值，能部分替代气相法白炭黑用于涂料、油墨制造。在粉末体系中，主要作为分散剂使用;在液态体系中，主要作为流变控制剂使用，并有很好的增稠与防沉作用。 QS-300 环氧树脂体系、聚酰胺、在塑料中添加SiO可提高材料的强度、韧性、耐磨性、防水性和耐老化性，改善材料的加工性能及制品的外观。使PS塑料薄膜易于张口，不2 PMMA、PS 会粘结。
高分散性白炭黑与“绿色轮胎” 自20世纪90年代，米其林公司使用罗地亚公司的专利产品——高分散性白炭黑，推出了高性能的“绿色轮胎”后，“绿色轮胎”以其舒适安全、环保节能的特点，逐渐被大众接受。据统计，最近几年，使用高分散性白炭黑的“绿色轮胎”保持着10%～20%的年增长率，而且越来越多的原配胎指标中开始指定添加白炭黑。 影响轮胎滚动阻力的因素 轮胎的滚动阻力占轿车前进阻力的18%～30%。国外资料显示，如果发动机的能量消耗占整车能量消耗的40.6%，那么因滚动阻力而消耗的燃油大约占到14%～17%。也就是说，若滚动阻力降低30%，则降低油耗约4.5%，最多可达6%。因此，有效降低轮胎的滚动阻力，不仅可以节约燃油，对减少温室气体排放也会起到重要作用。 粘弹性的帘线橡胶体引起的滞后作用是滚动损失最大的影响因素，占总损耗的85%～95%。因此，改善轮胎材料的粘弹性是降低滚动阻力的有效途径。此外，轮胎在地面滑动引起的损耗、轮胎与空气的摩擦损耗以及轮胎胎面花纹的设计也会消耗一定能量。 大量研究表明，当轮胎胎面使用白炭黑作为填料后，轮胎的滚动阻力可以得到有效降低。 罗地亚高分散性白炭黑 在大多数情况下，沉淀法白炭黑(二氧化硅)是由硅酸钠溶液和硫酸溶液中和反应生产的。它具有丰富的特性，可以用于许多不同的领域，在橡胶中可起到优良的补强作用，特别是应用于一些浅色橡胶配方中，可使产品具有良好的机械性能。 根据不同应用领域的需求，白炭黑可以被制成许多不同的形状：粒状、微珠状或粉末状。微珠状白炭黑（Mircopearl）是罗地亚公司生产的一种独特的白炭黑，兼有高流动性和在橡胶基体中高分散性的特点，被广泛用于欧洲和北美的轮胎工业。 在橡胶工业领域，分散性高低是评价白炭黑的重要指标之一。如果采用超声波对白炭黑颗粒进行处理，从处理后得到的激光粒径分布图（见图1）可以清楚地看出：与有着相同物化性质(比表面积、pH值、水份等) 的普通沉淀法白炭黑相比，高分散性白炭黑（Zeosil 1165MP）
广州大学化学化工学院 本科学生综合性、设计性实验报告 实验课程化学工程与工艺专业实验 实验项目传统法制备沉淀二氧化硅及产品性能检测与表征 专业精细化工班级07化工1 学号姓名 指导教师及职称陈姚教授 开课学期2010 至2011 学年第一学期 时间2010 年12 月23 日
传统法制备沉淀二氧化硅产品及产品性能检测与表征 （广州大学化学化工学院） 【摘要】影响沉淀法制备所得的沉淀二氧化硅产品性能的因素有很多，诸如反应温度、pH 、加料速度、原料浓度与质量等。本次实验设计在不同的温度与不同的投料速度来制备沉淀二氧化硅，并通过测定产品的吸油值、微观结构以及红外光谱来鉴定其性能以及判断最佳反应条件。 【关键词】沉淀二氧化硅；沉淀法；传统法；表征分析 【前言】随着沉淀二氧化硅工业的广泛应用和深入发展，各种生产工艺也不断成熟和完善，制备沉淀二氧化硅的方法有很多，从基本原理上划分有气相法和沉淀法。本次实验采用的制备方式为液相法，液相法主要是指沉淀法，传统的沉淀法通常以水玻璃和无机酸为原料，利用中和沉淀反应的方法来制取沉淀二氧化硅粉体。沉淀法制沉淀二氧化硅的生产技术较为简单、设备装置要求相对较低，原料易得，成本低，较适合工业生产，但能耗相对较高，对环境有较高要求，产品活性不高，颗粒大小不易控制，亲和力差，补强性能低，颗粒表面亲水性集团键合严重，会削弱产品的结合力。 [Abstract] Affect the precipitation preparation income silica product performance on a number of factors, such as reaction temperature, pH, feeding speed, raw material concentration and quality, etc. This experiment design in different temperature and different feeding speed to preparation precipitation, and through determination of product sio2 of oil absorption value, microstructure and the infrared spectrum to identify its performance and judge the best reaction conditions. [Key Words] Precipitated silica, Precipitation, The traditional method, Characterization analysis [Introduction]With the wide application of precipitated silica industry and development, various production process also unceasingly maturity and perfection, preparation of precipitated silica many methods, from the basic principle of classified in furious mutually method and precipitation. This experiment used for liquid methods of preparation way, the liquid phase methods mainly refers to the precipitation, the traditional precipitation normally with sodium silicate and inorganic acid as raw materials, using the neutralization reaction method to precipitate producing precipitation silica powder. Precipitation legal precipitation silica production technology is relatively simple, equipment requirements are relatively low, reactants, low cost and suitable for industrial production, but relatively high energy consumption of environment, higher demand, product activity is not high, particle size and not easy to control, affinity is poor, reinforcing performance low, particle surface hydrophilic group bonding serious, will weaken the product of zincification. 一、实验部分 1、实验原理 液相法主要是指沉淀法，传统的沉淀法通常以水玻璃和无机酸为原料，利用中和沉淀反应的方法来制取疏松、细分散的絮状白炭黑粉体。其反应式为： ()()O H m SiO n SO Na O mH SiO H nSiO O Na 2242232221+?+=++?
沉淀白炭黑的开发与应用进展 汪多仁 （中国石油吉林石化公司，吉林 132101） 摘要：综述了国内外沉淀白炭黑的生产方法、工艺进展和主要应用领域，阐述了国内外研究开发的现状与发展趋势。并探讨了扩大应用范围等的前景与市场需求。 关键词：沉淀白炭黑；工艺；生产；应用 1 理化性能 沉淀白炭黑（precipitated silica）又称水合二氧化硅、活性二氧化硅、轻质二氧化硅、沉淀二氧化硅和沉淀水合二氧化硅，简称白炭黑；分子式：SiO2 · nH2O，主要成分SiO2。性能与炭黑相似，外观为白色无定形微细粉末，质轻，原始粒径0.3μm以下，相对密度 2.319～2.653，熔点1750℃，吸潮后形成聚合细颗粒，有很高的绝缘性，不溶于水和酸；溶于苛性钠和氢氟酸，高温不分解，有吸水性，对基质和活性成分及添加剂显示出化学惰性，对维生素、激素、氟化物、抗生素、酶制剂及化妆品中常用的许多活性成分都有良好的相容性。 2 工艺开发 2.1 操作过程[1] 用水玻璃和硫酸进行二步反应制备出活性白炭黑的工艺。工艺包括选择原料和溶液配制，制 作者简介：汪多仁（1956—），男，高级工程师、翻译、信息调研员、研究员。早年毕业于吉林化工学院（原吉林化学工业专科学校）有机合成系。长期在中石油吉林石化公司石井沟联合化工厂总工程师（办公）室任职，从事新产品开发、信息调研、多语种外文翻译等工作。在中央级及各级报刊如中国化工报、中国化工信息等各级刊物上发表科技文章千余篇，有数百篇被国外权威部门与《美国化学文摘》(CA)、《中国化工文摘》、清华同方《中国学术期刊》(光盘版)、中国核心期刊数据库收录。为中国管理科学学会高级会员。中科欧亚管理科学研究院专家委员会委员兼客座教授。中国增塑剂编委会委员。备硅溶胶、二步反应、过滤、洗涤、粉碎、包装。 生产标准白炭黑最初的原材料为硅酸钠（水玻璃）溶液和硫酸。在一定的pH范围内制备出溶胶母液；合成出粒度均匀、密实的硅溶胶粒子作为“晶种”。将硅酸钠溶液稀释、过滤并加入预制晶种，采用蒸汽加热，搅拌升温至85℃，在不断搅拌下控制反应温度为85℃，反应时间为1～2h，在控制条件下将酸加入装有硅酸盐溶液的罐或釜中，用流量计控制加酸速度，在规定时间内加入定量的硫酸，待反应浆料的pH值达到一定值时停止加酸，同时升温熟化，此过程为反应工序的一段反应。升温熟化完毕后，加入定量的水玻璃和硫酸进行中和反应，此时要求控制浆料的pH值在7.5~11之内，并严格控制整个中和反应阶段的温度，此过程为反应工序的二段反应。 在常温下沉化后生成的沉淀白炭黑用板框过滤机过滤，滤饼渣（即白炭黑）经水洗除杂再配制成浆料，浆料经高压喷雾在高温中干燥除去水分即为白炭黑成品。[5~7] 以水玻璃和硫酸为原料，硫酸钠盐是作为沉淀反应的副产物而生成的。随后过滤生成的水蒸汽在过滤过程中清除掉过剩的盐。通常在鼓式旋转干燥器中将所得的滤渣干燥，碾磨成细粉末并靠压缩空气输送到储藏罐中。将白炭黑以粉末状包装成袋或装入散装容器内出售，或在制粒机中进一步加工，形成低尘、体积重量较高的形态。
中国白炭黑生产现状和规划建议 杜孟成李剑波 （国家橡胶助剂工程技术研究中心山东·阳谷252300）摘要：就国内白炭黑发展现状及改善其应用性能做了介绍，对白炭黑行业存在的问题进行了分析并对今后的发展提出了建议。 关键词：白炭黑绿色轮胎表面改性纳米技术 1、序言 白炭黑是一种填充补强材料，添加白炭黑制成的轮胎具有良好的抓地力、耐磨性和抗湿滑性能，滚动阻力较一般轮胎减少30％，节省燃油4～6％，有很好的操纵安全性和经济性，被称为“绿色轮胎”或“生态轮胎”。近年来，受能源紧缺、环保政策以及炭黑应用领域的限制，高能耗、高物耗及高污染的炭黑正呈现逐渐被白炭黑所取代的趋势，白炭黑及其制品越来越受到人们的青睐和竞相研究开发。 虽然白炭黑作为弹性体的补强填料具有优秀的性能，但存在如下问题：①多段混炼、耗能大；②粘度随着胶料储存时间延长而增加，导致加工更加困难；③焦烧时间短，加工性能差。另外，新型炭黑及炭黑改性技术的研究开发对白炭黑发展形成了潜在的竞争。因此，开发高品质白炭黑及改善其应用性能的研究工作具有十分重要的社会和经济意义。 2、国内白炭黑的发展现状 白炭黑按其制备方法可分为物理法和化学法。用物理法制备的白炭黑产品档次不高，而橡胶行业所需的白炭黑填充剂通
常是采用化学法生产的，本文仅介绍其化学法生产工艺。化学法可分为干法热解法和湿法，湿法按其生成特征又可分为沉淀法和凝胶法。目前，国内外白炭黑的主流生产工艺是气相法和酸法沉淀法两种。 2.1气相法白炭黑发展现状 2.1.1制备原理 该法工艺原理是采用四氯化硅或甲基三氯化硅等硅的卤化物在氢氧焰中水解，产生的二氧化硅分子凝集成颗粒。这些颗粒互相碰撞，熔结成一体，形成三维、有分支的键状聚集体。一旦这些聚集体温度低于二氧化硅熔点，则进一步碰撞，引起键的机械缠绕，生成附聚物。 2.1.2产品特点及应用范围 气相法生产的白炭黑粒子凝聚少，原生粒子为7～20nm，呈无定形态。表面有残留的硅羟基及硅氧基，有较强的极性，二氧化硅的含量＞ 99.8%，比表面积＞300 cm2/g，是纯度高、粒径小的高品质产品，主要用于室温硫化硅橡胶(RTV)、热硫化硅橡胶(HTV)领域和高档橡塑制品。 2.1.3工艺特点及存在的问题 气相法白炭黑的生产工艺比较简单，但生产过程中具体操作控制比较困难，特别是生产高牌号产品（高比表面积的产品），最难控制的是系统的气相平衡和气固相平衡。合成炉的散热、高效分离器操作控制及氯化氢解吸等是气相法工艺存在的技术难点。在表面改性方面，国际性大公司都是采用在线连续化干
白炭黑的用途 二氧化硅的用途很广，且不同产品具有不同的用途。用作合成橡胶的良好补强剂，其补强性能仅次于炭黑，若经超细化和恰当的表面处理后，甚至优于炭黑。特别是制造白色、彩色及浅色橡胶制品时更为适用。用作稠化剂或增稠剂，合成油类、绝缘漆的调合剂，油漆的退光剂，电子元件包封材料的触变剂，荧光屏涂覆时荧光粉的沉淀剂，彩印胶板填充剂，铸造的脱模剂。加入树脂内，可提高树脂防潮和绝缘性能。填充在塑料制品内，可增加抗滑性和防油性。填充在硅树脂中，可制成耐200℃以上的塑料。在造纸工业中用作填充剂和纸的表面配料。 沉淀白炭黑是橡胶补强广泛使用的材料，一般说来，由于沉淀白炭黑（超细的、表面处理的例外）补强效果还不及炭黑好，故属半补强填充材料。因此要根据使用场合决定代替炭黑的百分数。沉淀白炭黑用于橡胶制品有汽车、翻斗车、卡车、拖拉机、叉车、自行车等的内外胎，工业用皮带、胶管、衬垫、胶板、粮食加工用脱谷胶辊，以及胶鞋等各种橡胶工业制品中都或多或少地要用到白炭黑。在普通轮胎内添加一定量的白炭黑能提高轮胎的使用寿命。据原西德一家公司轮胎配方研究试验结果表明，若能增配10～20份白炭黑就可以改善胶接性和抗撕裂性，使轮胎行驶里程提高，同时还能增强轮胎对路面的抓着力，以利于安全行车。我国轮胎行驶里程低于国际水平，不使用白炭黑是原因之一。此外，由于炭黑发热量大，国外用于高速公路的汽车轮胎也趋向于添加白炭黑。目前国内外市场对自行车车胎的要求也日益多样化，如轮胎胎边彩色化及闪光圈等花式新品种，都是用白炭黑代替炭黑生产的。在胶鞋的生产中，人们对胶鞋、雨靴、运动鞋、旅游鞋、健身鞋、芭蕾鞋等，不但要求牢度，而且要求色调美观、舒适轻便。白炭黑既具有良好的补强性、耐磨性、防滑性和鞋面粘着性，又是一种良好的浅色补强材料，因此在胶鞋的发展中为提供鞋的质量和款式起着重要作用。 白炭黑在聚乙烯、聚丙烯、聚丁烯、环氧树脂等塑料中都可作为填充材料，可以提高塑料的弹性强度和耐磨性，以及硬度的热稳定性能。用于电缆还可以提高电缆的电绝缘性，如甲基乙烯基硅橡胶高压线就要用气相白炭黑或高质量的沉淀白炭黑。在两层塑料薄膜之间往往不易分开，装袋时袋口很难打开，则白炭黑就是很顶用的开口剂。当聚氯乙烯作家庭地板材料时，如若加入了一定的白炭黑，则可改进产品硬度、弹性、热变性等性能。 白炭黑做纸张的上胶剂，可提高纸张的白度和不透明度，改进印刷性、耐油性、耐磨性、手感性和光泽性。用于晒图纸，可使纸表面质量好、油墨稳定、背面无裂隙；用于叠氮纸中，可生产出优质兰图纸；用于铜板纸中可代替钛白；特别是用于新闻纸，加入1～2%的白炭黑，可使纸的重量减轻10%，不仅纸薄，而且能提高强度，除能防止油墨渗透，使印刷文字清晰外，还可增加不透明度。 白炭黑具有触变性能，在涂料中添加少量白炭黑，能使涂层消除液滴沉降现象。在不饱和聚酯涂料中，只要添加0.5～2%浓度的白炭黑，就能使这种涂料在垂直表面上每次涂 500g/m2也不会发生液滴和皱折。在颜料中添加白炭黑，不仅能防止颜料的沉淀，且能提高对颜料、染料的吸附性，改进分散性。当用作乳化涂料的填料时，可提高热稳定性。为了满足涂料和油墨消光剂对白炭黑的要求，国外研制和生产了消光剂专用品。当硝基清漆以及类似涂料含有沉淀白炭黑消光剂，可改进油漆非沉淀性能，并能使涂料易分散，仅有少量的增稠影响，悬浮性好，有极好的消光特性，高透明度和好的耐磨性能。在印刷油墨中加入0.5%的白炭黑，印刷效果好，可消除未分散油墨渗透的影响，改进印刷材料的耐洗性，增加颜色的光泽度。
第４１卷第７期２００９年７月 无机盐工业 ＩＮＯＲＧＡＮＩＣＣＨＥＭＩＣＡＬＳＩＮＤＵＳＴＲＹ３５ 沉淀白炭黑生产工艺改进宰 崔益顺１，胡苓２。何平３．赵勇１ （１．四川理工学院材料与化学工程学院，四川自贡６４３０００；２．自贡市化工研究设计院；３．炭黑工业研究设计院） 摘要：以水玻璃和硫酸为原料采用沉淀法生产白炭黑产品。讨论了反应温度对产品比表面积和ＤＢＰ吸油值的影响。同时讨论了原料水玻璃密度和硫酸浓度、ｐＨ、蒸汽等因素对产品质量的影响。测定了不同比表面积和ＤＢＰ吸油值的白炭黑产品加入橡胶中，胶料的硫化时间、５００％定伸应力、拉伸强度、扯断伸长率等物理性能。改进了生产工艺过程，通过反应条件的优化组合，可以得到比表面积不同的系列产品，从而满足更多用户的需求。 关键词：沉淀白炭黑；比表面积；吸油值 中图分类号：ＴＱｌ２７．２文献标识码：Ａ文章编号：１００６—４９９０（２００９）０ｒ７—００３５—０３ ｈｎｐｒｏｖｍｅｎｔｏｎｐｒｏｄｕｃｔｉｏｎｔｅｃｈｎｏｌｏｇｙｏｆｐｒｅｃｉｐｉｔａｔｅｄｗｈｉｔｅｃａｒｂｏｎｂｌａｃｋ ＣｕｉＹｉｓｈｕｎｌ。Ｈｕ Ｌｉｎ９２．ＨｅＰｉｎ９３－ＺｈａｏＹｏｎ９１ Ｉ１．ＳｃｈｏｏｌｏｆＭａｔｅｒｉａｌａｎｄＣｈｅｍｉｃａｌＥｎｇｉｎｅｅｒｉｎｇ，ＳｗｈｕａｎＵｎｉｖｅｒｓｉｔｙｏｆＳｃｉｅｎｃｅ￥＆Ｅｎｇｉｎｅｅｒｉｎｇ－Ｚｉｇｏｎｇ６４３０００－Ｃｈｉｎａ；２．ｚｉｇＤｎｇＲｅｓｅａｒｃｈ＆ＤｅｓｉｇｎｌｍｔａｕｔｅｏｆＣｈｅｍ／ｃａ／Ｉｎｄｕｓｔｒｙ；３．Ｃｈ／ｎａＲｕｂｂｅｒＧｒｏｕｐＣａｒｂｏｎＢｌａｃｋＲｅ靶ａｍｈ＆ＤｅｓｉｇｎＩｎｓｔｉｔｕｔｅ）Ａｂｓｔｒａｃｔ：Ｗｈｉｔｅｃａｒｂｏｎｂｌａｃｋｗａｓｐｒｏｄｕｃｅｄｂｙｐｒｅｃｉｐｉｔａｔｉｏｎｍｅｔｈｏｄｗｉｔｈｓｏｄｉｕｍｓｉｌｉｃａｔｅａｎｄｓｕｌｆｕｒｉｃａｃｉｄ８ｓｌａｗｍ－ｔｅｒｉａｌｓ．ＥｆｆｅｃｔｓｏｆｒＰＡｌｃｔｉｏｎｔｅｍｐｅｒａｔｕｒｅｏｎｓｕｒｆａｃｅａｒｅａａｎｄＤＢＰａｂｓｏｒｐｔｉｏｎｏｉｌｖａｌｕｅｗｅｒｅｄｉｓｃｕｓｓｅｄ．Ｍｅａｎｗｈｉｌｅ。ｉｎｆｌｕｅｎｃｅｓｏｆｖａｒｉｏｕｓｆａｃｔｏｒｓ。ｓｕｃｈ勰ｄｅｎｓｉｔｙｏｆｓｏｄｉｕｍｓｉｌｉｃａｔｅ．ｃｏｎｃｅｎｔｒａｔｉｏｎｏｆｓｕｌｆｕｒｉｃａｃｉｄ。ｐＨ。ａｎｄｓｔｅａｍｏｎｑｕａｌｉｔｙｏｆｐｒｏｄｕｃｔｓ－ｗｅｒｅａｌｓｏｄｉｓｃｕｓｓｅｄ．Ｐｈｙｓｉｃａｌｐｅｒｆｏｒｍａｎｃｅｓ－ｓｕｃｈａｓｖｕｌｃａｎｉｚａｔｉｏｎｔｉｍｅ。５００％ｓｔｒｅｓｓａｔｄｅｆｉｎｉｔｅｅｌｏｎｇａｔｉｏｎ－ｉｎｔｅｎｓｉｔｙｏｆｄｏｎ—ｇａｔｉｏｎ。ｅｌｏｎｇａｔｉｏｎａｔｂｒｅａｋｏｆｔｈｅｒｕｂｂｅｒｗｅ他ｍｅａｓｕｒｅｄｗｈｅｎｄｏｐｉｎｇｗｈｉｔｅｃａｒｂｏｎｂｌａｃｋｗｉｔｌｌｄｉｆｆｅｒｅｎｔｓｕｒｆａｃｅ且ｒｅ够ａｎｄＤＢＰｉｎｔｏｉｔ．ＢａｓｅｄＯｉｌｒｅｓｅａｒｃｈｒｅｓｕｌｔｓｔｈｅｉｍｐｒｏｖｅｍｅｎｔＯｉｌｐｒｏｄｕｃｔｉｏｎｔｅｃｈｎｏｌｏｇｙｏｆｐｒｅｃｉｐｉｔａｔｅｄｗｈｉｔｅｃａｒｂｏｎｂｌａｃｋＷａＳｃａｒ－ ｒｉｅｄ ｏｕｔ．Ｂｙｏｐｔｉｏｎａｌｒｅｇｒｏｕｐｉｎｇｔｈｅｒｅａｃｔｉｏｎｃｏｎｄｉｔｉｏｎｓ－ａｓｅｒｉｅｓｏｆｗｈｉｔｅｃａｒｂｏｎｂｌａｃｋｐｒｏｄｕｃｔｓｗｉｔｈｄ证ｅｒｅｎｔ ｓｕｒｆａｃｅ珈脚 ｃａｌｌｂｅｇａｉｎｅｄａｎｄｔｈｕｓｍｏｒｅｃｏｌｌｓｕ］［ｎｅｌ晤’ｎｅｅｄｓｃａｎｂｅｓａｔｉｓｆｉｅｄ． Ｋｅｙｗｏｒｄｓ：ｐｒｅｃｉｐｉｔａｔｅｄｗｈｉｔｅｃａｒｂｏｎｂｌａｃｋ；ｓｐｅｃｉｆｉｃｓｕｒｆａｃｅａｒｅａ；ａｂｓｏｒｐｔｉｏｎｏｉｌｖａｌｕｅ 白炭黑制备的工艺原理、生产流程简单，但是对产品性能产生影响的工艺参数多…。笔者采用酸碱对加法，以水玻璃和硫酸为原料，在一定的ｐＨ范围内制备出溶胶母液；合成出粒度均匀、密实的硅溶胶粒子作为“晶种”，晶种继续增长形成白炭黑的一次粒子；然后在一次粒子的基础上，完成白炭黑的二次集聚及生成；所得的浆料经调节最终ｐＨ、过滤、洗涤、打浆、干燥过程得到最终的白炭黑产品。 １生产工艺 １．１主要原料 液体水玻璃：ＧＢ／Ｔ４２０９－－１９９６；工业硫酸：?基金项目：自贡市重点科技计划项目（０８ＸＯＩ）。硼（Ｈ２Ｓ０４）＞＿－９８％ｏ １．２生产工艺过程 将液体水玻璃稀释，配制成一定密度的溶液，过滤后备用；工业硫酸配制成一定浓度（２～６ｍｏｌ／Ｌ）的溶液备用。 反应采用“对加”方法，即向反应釜中加入定量的底液，采用蒸汽加热，搅拌升温，待温度在７５—８５℃时停止升温，用流量计控制加酸速度，在规定时间内加入定量的硫酸，待反应浆料的ｐＨ达到一定值时停止加酸，同时升温熟化，此过程为反应工序的一段反应。升温熟化完毕后，加入定量的水玻璃和硫酸进行中和反应，此时要求控制浆料的ｐＨ在稳定范围（ｐＨ在７一１２）之内，并严格控制整个中和反应阶段的温度，此过程为反应工序的二段反应。 万方数据
