白炭黑生产工艺
硅在自然界中主要以二氧化硅和硅酸盐的状态存在，一切植物皆含有少量的二氧化硅，动物体内的结缔组织中亦含有二氧化硅。硅在地壳中的含量是绝对丰富的，硅在地壳中的重量百分数为27.6%，仅次于氧（47.2%）为第二位。无机硅化合物在八十年代是无机化学品中发展较快的系列产品，尤其是近些年来发展更为迅速。在德温特中心专利索引的无机化学品类中，硅化合物的专利文摘量占了绝对的优势。由此可以看出，无机硅化合物，在众多的无机化学品中是有明显的竞争力的。
纵观世界情况，硅化合物的新品种近些年来增加并不多，而对于无机硅化合物用途的开发则较为重视。例如硅化合物中最老的品种硅酸钠，目前也在向高性能、高附加价值化发展；美国莫比尔公司对于ZSM沸石研制了多种规格，几乎可用于石油化工的各个催化过程；氮化硅陶瓷发动机正在向实用化进军。因此，从目前开发趋势看，无机硅化合物将会大量进入到轻工、食品、医药、建筑、电子、冶金、机械工业等许多领域，一定大有发展前途。
我国的硅化合物产品主要是解放后才逐步发展起来，至今才有几十个品种，因此差距还较大。我国具有优质而丰富的资源，为研究开发更多的硅化合物提供了物质基础。近十多年来，不仅得到了化工部的重视，并委托科研单位出版了“硅铝化合物”资料。可以预料，我国
的硅化合物的发展速度必将越来越快，与世界发达国家的差距必将越来越小。
白炭黑是硅化合物中较老的一个品种，三十年代中叶，德、苏、美等国就开始研制，到四十年代末就进入了工业生产，八十年代总生产能力达70～80万吨/年。我国六十年代开始起步，八十年代千吨级的厂有两家，年产量总共仅5000～6000吨，而且品种少，质量差，能耗高，未形成系列化。因此，研制新产品和开发应用领域的任务十分艰巨。
1.物理化学性质
外观为白色高度分散的无定形粉末或絮状粉末，也有加工成颗粒状作为商品的。比重为2.319～2.653，熔点为1750℃。不溶于水及绝大多数酸，在空气中吸收水分后会成为聚集的细粒。能溶于苛性钠和氢氟酸。对其它化学药品稳定，耐高温不分解，不燃烧。具有很高的电绝缘性，多孔性。内表面积大，在生胶中有较大的分散力。经表面改性处理的憎水性白炭黑易溶于油内，用于橡胶和塑料等作为补强填充剂，都会使其产品的机械强度和抗撕指标显著提高。由于制造方法不同，白炭黑的物化性质、微观结构均会有一定差异，故其应用领域和应用效果也不同。
2.用途。
白炭黑的用途很广，且不同产品具有不同的用途，现再概述如下：用作合成橡胶的良好补强剂，其补强性能仅次于炭黑，若经超细化和恰当的表面处理后，甚至优于炭黑。特别是制造白色、彩色及浅色橡胶制品时更为适用。用作稠化剂或增稠剂，合成油类、绝缘漆的调合剂，油漆的退光剂，电子元件包封材料的触变剂，荧光屏涂覆时荧光粉的沉淀剂，彩印胶板填充剂，铸造的脱模剂。加入树脂内，可提高树脂防潮和绝缘性能。填充在塑料制品内，可增加抗滑性和防油性。填充在硅树脂中，可制成耐200℃以上的塑料。在造纸工业中用作填充剂和纸的表面配料。还有用作杀虫剂及农药的载体或分散剂，防结块剂以及液体吸附剂和润滑剂等。
3.生产方法概述
白炭黑的生产方法，根据国内外的资料表明，主要是沉淀法和气相法两大类型。由于沉淀法所用原料便宜，易得，生产工艺和设备较为简单，产品售价低，因而目前占主导地位。现将有关方法简介如下：
一、沉淀法
沉淀法又称湿法，主要原材料为石英砂、纯碱、工业盐酸或硫酸
或硝酸或二氧化碳。其工艺路线大体上是：先采用燃油或优质煤在高温下将石英砂与纯碱反应制得工业水玻璃，工业水玻璃用水配制成一定浓度的稀溶液，然后在一定条件下加入某种酸，使二氧化硅沉淀出来，再经清洗、过滤、干燥（烘干或喷雾）、粉碎、制得产品白炭黑。沉淀法又分酸法、溶胶法、碳化法等许多不同的具体方法。
(1)酸法
一般说来，酸法是将可溶性硅酸盐与硫酸（或其它酸）一起反应，当反应液到达某一pH值时停止加酸反应，进行陈化，然后过滤并用水多次反复清洗，脱除Na2SO4后，送干燥、粉碎后得到产品。
工艺流程示意图为：
该方法所得产品的性能与制备过程的条件控制有十分重要的关系。这是因为在反应的过程中，溶液中可溶性的硅酸盐首先转变成为单体硅酸（可溶性）。由反应体系的条件所决定，单体硅酸有可能生成疏松的絮状物（聚集作用），也有可能生成致密的胶粒（凝胶作用），从而造成最终产品的很大差异。为了得到所需性能的白炭黑，反应过
程的有关条件必须严格控制。
在实际制备过程中，同样是酸法，并且用同样的原材料，其具体的操作过程和条件控制有不少差别，现举两例为证：
例一配制好的稀硫酸以一定的速度，分三次加入到盛有一定量的稀释了的水玻璃的反应釜中，边加酸边搅拌边升温，最后的反应产物的pH值控制在4～4.5之间，然后升温，在搅拌下老化一定时间，再冷却后送去分离。
例二配制好的稀硫酸，以一定的速度加入到盛有一定量稀释了的水玻璃的反应釜中，边加酸边搅拌边升温，最后控制pH值在2～3之间，加氨水调节至pH在8～9之间，然后升温，在搅拌下老化一定时间，再降温、酸化后送去分离。
以上两例，在对原材料成份要求，稀释程度以及加酸速度、搅拌速度和温度等都有不同的指标。此外，在对滤并的处理与干燥的方法
上也有不同的过程和要求。可见差别之存在。
(2)溶胶法
这是一种认为较好的工艺路线，但过程比酸法较复杂，条件控制要求更高。是先将盐酸与硅酸钠反应生成一定浓度的稀溶胶，在微微加热和搅拌的条件下，将硅酸钠稀溶液加入到配制好的溶胶中，同时加入一定量的NaCl溶液，反应至pH=7～8，并用碱性调节液保持此PH 值，保温陈化，然后漂洗除氯根，再过滤、干燥、包装。
工艺流程示意图为：
该方法的生产过程中，溶胶的制备是个关键。成品白炭黑透明度的好坏和用于橡胶物理性能的优劣在很大程度上取决于溶胶的质量，而溶胶的浓度、pH 值、成胶温度、放置时间等对溶胶的稳定性又有很大影响，所以溶胶的制备必须特别严格。如果溶胶析出絮状物或凝胶，生产则将无法进行下去。如果各种工艺条件控制适当，可以制得超微细的活性白炭黑，粒径一般小于0.05μm，为国内普通沉淀白炭黑的
十分之一，比表面积为普通沉淀白炭黑的4～5 倍。
(3)碳化法
该法是采用二氧化碳气体通过可溶性硅酸盐溶液进行碳化操作，生成沉淀SiO2 和碳酸钠，反应完毕后先进行预过滤，并用酸性水溶液去除产品中的Na2CO3，再进行过滤、干燥、粉碎、包装。反应式：
此工艺的特点是可以副产纯碱，以致成本可以降低。但是一般情况，硅酸钠溶液的转化率很低（70％左右），若要继续提高转化率，将需花费很长的时间，因此硅酸钠的损耗较大，有必要采取回收措施。若采用串连反应釜进行生产，则有可能提高转化率。但必须注意由于转化率的提高，有可能生成碳酸氢钠，必须在水洗时提高水温，否则对产品质量不利。
二、气相法
气相法又称热解法或干法。原料为硅氧烷，尤其是六乙基硅氧烷、四氯化硅等。一般是采用SiCl4 气体在氢气和氧气（或空气）的混合气流中，在燃烧室里进行高温水解。反应后的含有SiO2 的气溶胶进入凝聚室停留一定时间，待形成絮状的SiO2 后送旋风分离，成品进行脱酸，使产品中的HCl 含量降至指标以下，最后包装。气相法生产白炭黑毕竟是一种代价高昂的制备方法，原料SiCl4 的生产就是一个复杂的过程。实际生产中合理的选择SiCl4应来自制备SiHCl3 过程的副产物。
处于气相的水和盐酸对硅——氧四面体的顶点氧有保护作用，即阻碍硅——氧键的发展，这种阻碍是通过形成—O—H 键，从而达到电中性，如图4—l 所示该工艺生产的白炭黑一般说来物化性能都很好。其粒子大小、比表面积、表面活性等重要性质与三种气体的比例、燃烧温度以及SiO2 在燃烧室中停留时间有相当大的关系。采用此法生产的白炭黑表面光滑，具有较高的化学纯度及优越的性能，灼烧失量比沉淀法产品小，具有使液体增稠及触变，防止悬浮液中固相沉积，
增进粉末产品流动性，防结块以及消光等多种特殊功能。
4.沉淀法制备白炭黑的理论基础
工业水玻璃是沉淀法制备白炭黑的主要原料。水玻璃是水溶性的硅酸盐，在所有硅酸盐中，仅碱金属的硅酸盐可溶于水，重金属的硅酸盐不溶于水。市售的工业水玻璃通常为粘稠状的水溶液，属胶体溶液。一般工业水玻璃中Na2O 与SiO2 的摩尔比为1∶3.3 左右，故水玻璃实际上是多聚硅酸盐。现代的科技证明，溶液中SiO2 的聚合度并不等于它们的摩尔比，摩尔比越大，偏离程度越大。见表4—l。
硅酸是很弱的酸，其电离常数很小，数量级约为：k1≈10-8，k2≈10-14。硅酸在水中的溶解度也极小，大约为100ppm。因此，硅酸很容易从硅酸盐的水溶液中被其它酸置换出来，即使很弱的酸，如碳酸、醋酸等。硅酸在水中的溶解度虽小，但当我们在较稀的水玻璃溶液中加入某种酸时，肯定有大量硅酸生成，然而我们发现并不立
即就有沉淀出来。这是因为初生的单分子硅酸是溶于水的，随着时间的推移，单硅酸聚合成低聚硅酸，再聚合成高聚硅酸。然后，在水溶液pH=7～10，且无盐存在时，可以进一步聚合为硅溶胶；而在pH ＜7，或者pH=7～10，且有盐存在时，可以凝结为硅凝胶。这种自聚合作用是硅酸最重要的特性。
制备白炭黑的传统方法是利用硅酸钠、四氯化硅、正硅酸乙酯做硅源，除硅酸钠以外，其它成本都很高。新方法采用廉价的非金属矿作为硅源，大大降低了白炭黑的生产成本。 [1]传统方法 （1）气相法 主要为化学气相沉积（CAV）法，又称热解法、干法或燃烧法。其原料一般为四氯化硅、氧气（或空气）和氢气，高温下反应而成。反应式为： SiCl4+ 2H2+ O2—>SiO2+4HCl 空气和氢气分别经过加压、分离、冷却脱水、硅胶干燥、除尘过滤后送入合成水解炉。将四氯化硅原料送至精馏塔精馏后，在蒸发器中加热蒸发，并以干燥、过滤后的空气为载体，送至合成水解炉。四氯化硅在高温下气化（火焰温度1000~1800℃）后，与一定量的氢和氧（或空气）在1800℃左右的高温下进行气相水解；此时生成的气相二氧化硅颗粒极细，与气体形成气溶胶，不易捕集，故使其先在聚集器中聚集成较大颗粒，然后经旋风分离器收集，再送入脱酸炉，用含氮空气吹洗气相二氧化硅至PH值为4～6即为成品。 德国迪高沙（Degussa）公司和美国卡伯特（Cabot）公司的气相法生产技术全球领先。他们的生产装置规模大，自动化程度高，产品成本低，牌号（尤其是应用于特殊领域的功能性专用产品牌号）多，品质好，如表面积分布均匀、含水量低。我国沈阳化工股份有限公司及上海氯碱化工股份有限公司也采用气相法生产，但在生产规模、生产技术、自动化程度及产品牌号等方面远不及国外大公司。广州吉必盛科技实业有限公司是国内产量最大，牌号最全，技术最先进的气相二氧化硅供应商，是气相二氧化硅国家标准GB20020-2005负责起 草单位。 （2）沉淀法 沉淀法又叫硅酸钠酸化法，采用水玻璃溶液与酸反应，经沉淀、过滤、洗涤、干燥和煅烧而得到白炭黑。反应式为： Na2SiO3 + 2H+ —> 白炭黑+ 2Na+ + H20 国内大部分生产企业采用沉淀法。 新方法 新方法主要以非金属矿及其延伸物为硅源，采用沉淀法制备白炭黑。其技术关键是将结晶的二氧化硅和硅酸盐转变成非晶态二氧化硅。原料主要有硅灰石、蛋白石、埃洛石、橄榄石、蛇蚊石、高岭土、硬质高岭土、煤矸石、粉煤灰等。 着重介绍以高岭土或硬质高岭土、煤矸石或粉煤灰为原料制备白炭黑的工艺技术。 （1）以高岭土或硬质高岭土为原料
前言 白炭黑是橡胶工业重要的补强材料,因其微观结构和聚集体形态和炭黑类似,并在橡胶中有相近的补强性能,故被称为白炭黑。白炭黑按照其生产方法可分为两类,即沉淀法白炭黑和气相法白炭黑。沉淀法白炭黑作为橡胶补强原材料,主要用于轮胎、鞋类、和其它浅色橡胶制品。本文只讨论沉淀法白炭黑(以下简称为白炭黑)。在轮胎行业中,过去白炭黑主要用于子午线轮胎的带束层,以增强钢丝和橡胶的粘合性。也有些轮胎企业将白炭黑用于子午线载重轮胎胎面,以提高胎面的抗刺扎和抗崩花性,其用量较少,一般为10～15份。近15年来,由于欧洲和北美对环保和节能的要求日益严格,将白炭黑用于轮胎胎面,可以显著降低轮胎的滚动阻力,同时能保持较好的抗冰滑性和抗湿滑性,其耐磨性仅有稍许降低。1992年,米其林公司率先制造出全用白炭黑的“绿色轮胎”,其滚动阻力较一般轮胎降低约30%,节油及减少汽车废气效果显著。但是由于传统白炭黑品种的分散性不好,配用白炭黑的胎面胶,虽然滚动阻力比配用炭黑的低,但其耐磨性能却比配用炭黑的差得多。 为了适应绿色轮胎快速发展对白炭黑的要求,国外几家主要制造商都已经生产供应、并仍在进一步研究开发分散性较好的白炭黑产品,目前白炭黑已经发展了以下三代产品: 1.第一代是传统的或被称为“标准”的白炭黑品种; 2.第二代被称为“高分散性白炭黑”(ＨｉｇｈＤｉｓｐｅｒｓｉｂｌｅＳｉｌｉｃａ,简称ＨＤＳ)和“易分散性白炭黑”(ＥａｓｙＤｉｓ
ｐｅｒｓｉｂｌｅＳｉｌｉｃａ,简称ＥＤＳ)。高分散性白炭黑是一种具有较高分散性,且无粉尘的白炭黑产品,适用于绿色轮胎。易分散性白炭黑是90年代中期开发的一种性能介于ＨＤＳ和传统白炭黑之间的产品,其价格较ＨＤＳ低,是一种性能价格比较高的替代ＨＤＳ的产品。表1为国外主要的、已经商品化的ＨＤＳ和ＥＤＳ品种。 在轮胎用胶料中,如果采用ＨＤＳ和ＥＤＳ可以获得较高的拉伸强度、撕裂强度、定伸应力、扯断伸长率。采用ＨＤＳ还可以改善胶料加工性能和耐磨性,从而可以得到较好的轮胎综合性能。在乘用轮胎的胶料中,如果采用ＨＤＳ,除有明显的性能改进外,其成本也可降低。 3.第三代被称为“独特结构的高分散性白炭黑”,其分散性和补强性更好,目前处于研究开发或推广应用阶段。也有人称第三代产品为“高分散性白炭黑”而将第二代产品统称为“易分散性白炭黑”或者“半分散性白炭黑”。 为了研究开发或应用好高分散性白炭黑,必须首先了解如何检测白炭黑的分散性,了解白炭黑的微观结构和理化性能,及其对白炭黑的分散性和在橡胶中的补强性能的影响。在此基础上才能做好高分散性白
二氧化硅的工业化生产 1.1 二氧化硅的种类 二氧化硅也称硅质原料，不仅包括天然矿物，也包括各种合成产品，其产品可分为结晶态和无定形状两类。 二氧化硅天然矿物通常包括结晶态二氧化硅矿物石英砂、脉石英、粉石英和无定形硅矿物硅藻土。 合成产品要紧是白炭黑（无定形二氧化硅），包括气相白炭黑（气相二氧化硅）、沉淀白炭黑（沉淀二氧化硅）。 石英是二氧化硅天然矿物的要紧矿物组分，化学成分为SiO2，玻璃光泽，断口呈油脂光泽。贝壳状断口，莫氏硬度7，密度2.65～2.66 。颜色不一，无色透亮的叫水晶，乳白色的叫乳石英。按其结晶习性分，三方晶系的为低温石英，又叫-石英；六方晶系的为高温石英，又称-石英。 石英砂是一个矿产品的专门名词，它泛指石英成分占绝对优势的各种砂，诸如海砂、河砂、湖砂等。地质学按成因将它们划分为冲积砂、洪积砂、残积砂等。石英砂的矿物含量变化专门大，以石英为主，其次包含各类长石、岩屑、重矿石（石榴子石、电气石、辉石、角闪石、榍石、黄玉、绿帘石、钛铁矿等）以及云母、绿泥石、黏土矿物等。 石英砂岩，是一种固结的砂质岩石，常简称为砂岩，是自然界最常见、最一般的硅质矿物原料之一，其石英和硅质碎屑含量一样在95%以上，副矿物多为长石、云母和黏土矿物，重矿物含量专门少。常见的重矿物有电气石、金红石、磁铁矿等。 石英岩是由石英砂岩或其他硅质岩石通过变质作用而形成的变质岩。脉石英是与花岗岩有关的岩浆热液矿脉，其矿物组成几乎全部为石英。 粉石英是一种颗粒极细、二氧化硅含量专门高的天然石英矿。粉石英这一词过去叫法专门多，它既包括天然的粉石英，同时也包括了由硅质矿物原料（石英岩、脉石英）加工而成的石英细粉。 硅砂是以石英为要紧成分的砂矿飞总称。以天然颗粒状态从地表或地层中产出的硅砂，以及石英岩、石英砂岩风化后呈粒状产出的砂矿称

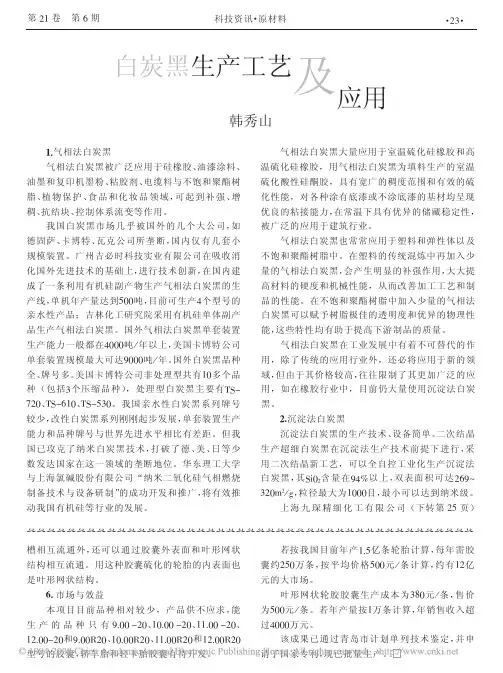

白炭黑 来源:世界化工网https://www.doczj.com/doc/548073923.html, 全文请访问:https://www.doczj.com/doc/548073923.html,/睡过站了 一.概述 白炭黑属硅系白色补强型粉体材料,是合成水和硅酸和硅酸盐的总称,包括沉淀二氧化硅,气相二氧化硅,硅酸钙,硅酸镁,硅酸铝等.由于它们都具有能与炭黑媲美的对橡胶补强性能,外观呈白色,故统称白炭黑.但通常讲的白炭黑,则指二氧化硅而言.白炭黑的生产方法归纳起来有两大类:沉淀法和气相法.生产方法不同,产品性能和用途不同.为了满足更多方面使用,可以通过控制工艺条件及表面处理,从而改变产品的颗粒大小,表面积,吸附性能等来满足各种用途白炭黑性能要求. 白炭黑又称水和硅酸,轻质二氧化硅,化学表达式一般写成 m SiO2·n H2O.随着石油化工的发展,,人造合成橡胶大量温室,而合成橡胶的比较突出的不足之处是强度低于天然橡胶,因此必须用优良的补强填充剂加以补强,才能使之符合使用要求.炭黑是橡胶的优良补强填充剂,然而炭黑有两个不可改变的缺点:第一,生产炭黑的能耗较高,达24~37kW/kg,而沉淀白炭黑为8~9kW/kg,而且炭黑的主要原料是天然气或石油,由于能源因素其发展和使用受到限制;第二,人民生活
的日益提高,对各种各样的橡胶制品除要求坚固耐用外,对色调不仅趋向浅色透明,而且需要多种不同色彩的,基于这两个原因,炭黑已不能胜任,因此,近些年来白炭黑的生产和应用不断得到发展,它不仅成为橡胶和塑料的重要补强填充材料,而且是造纸,染料,涂料,油墨,油漆等工业不看人缺少的添加剂. 二,白炭黑的应用 1.橡胶制品 气相白炭黑属于高补强填充材料,由于成本较高等原因,除特殊场合如硅橡胶补强用外,一般不采用.沉淀白炭黑是橡胶补强广泛使用的材料,一般说来,又有沉淀白炭黑(超细的,表面处理的例外)补强效果还不及炭黑好,故属半补强填充材料.因此要根据使用场合决定代替炭黑的百分数.沉淀白炭黑用于橡胶制品的有:汽车,翻斗车,卡车,拖拉机,叉车,自行车等内外胎;工业用皮带,胶管,衬垫,粮食加工用脱谷胶棍,以及胶鞋等各种橡胶工业制品或多或少的腰用到白炭黑.在普通轮胎内添加一定量的白炭黑能提高轮胎的使用寿命.据原西德一家公司轮胎配方研究试验结果表明,若能增配10~20份白炭黑就可以改善胶接性和抗撕裂性,使轮胎的形式里程提高,同时还能增强轮胎对路面的抓着力,以利于安全行车.此外,由于炭黑发热量大,国外用于高速公路的汽车轮胎也趋向于添加白炭黑.目前国内外市场对自行车车胎的要求也日
白炭黑 白炭黑是白色粉末状X-射线无定形硅酸和硅酸盐产品的总称，主要是指沉淀二氧化硅、气相二氧化硅、超细二氧化硅凝胶和气凝胶，也包括粉末状合成硅酸铝和硅酸钙等。白炭黑是多孔性物质，其组成可用SiO2·nH2O表示，其中nH2O是以表面羟基的形式存在。能溶于苛性碱和氢氟酸，不溶于水、溶剂和酸（氢氟酸除外）。耐高温、不燃、无味、无嗅、具有很好的电绝缘性。 与具有相同硬度和耐磨性的炭黑填充物相比，胎面胶中含有沉淀法白炭黑可改善其抗裂口增长性及撕裂强度。与其他橡胶比较，白炭黑可以相对容易和迅速地与环氧化天然橡胶(ENR)混合。且产物的增强效果也最好。在含有ENR的胶料中，白炭黑的增强效果和炭黑N330相似。在SBR／BR共混体系中加入沉淀法白炭黑制成的乘用车胎面胶的滚动阻力减少50 ，而干、湿牵引性没有明显的改变。 Evans等介绍了一种超高增强沉淀法白炭黑，这种白炭黑用于胎面胶有以下优点：在不使用偶联剂时，胎面胶的滚动阻力降低而冰牵引性能提高；使用偶联剂后可减少胶料的焦烧、硫化时间，改善其抗裂口增长性，提高其扯断伸长率、硬度和300 定伸应力，同时不影响炭黑。 虽然白炭黑与炭黑并用为轮胎胎面胶增强剂时能明显改善胶料的撕裂强度，且能抑制胎面胶老化龟裂，防止胎面产生裂口裂纹，但是这种胶料的耐磨性稍差，扯断变形较大，生热大实际使用过程中，白炭黑必须经改性后才能弥补胶料性能的不足。与炭黑相比，白炭黑表面有一层均匀的硅氧烷和硅烷醇基，硅烷醇基的存在使白炭黑表面易于进行化学反应，这使白炭黑表面可相对容易地进行改性常用于白炭黑表面处理的偶联剂是双(3一三乙氧基甲硅烷基丙基)四硫烷(TESPT)，这种有机硅烷可与橡胶及填料反应，在填料和聚合物分子间引入共价键，从而改善聚合物与填料间的作用。研究发现，使用TESPT后，含2O份沉淀法白炭黑和4O份N332炭黑的胶料可使滚动阻力降低，而胎面胶的磨耗性能和湿牵引性能改变很小。 硫代磷酰基有机物可以和白炭黑发生反应，在白炭黑填充的NR中产生异丙醇，从而形成白炭黑和橡胶的分子桥(Si＆#8943;O—P)，此行为类似于硅烷偶联剂。通过优化白炭黑用量和硫代磷酰基有机物的浓度，可以得到物理机械性能较佳的硫化胶。Ou等研究了烷基化白炭黑对橡胶的增强效果，发现白炭黑烷基化后，试样中键合橡胶的质量分数减少，但是烷基化后提高了白炭黑和橡胶基质的相容性．使白炭黑更容易在NR和SBR中分散，所得硫化物具有更低的滞后损失。但是，烷基化后白炭黑的增强效果明显减弱，这是因为聚合物与填料之间，以及填料与填料之间的相互作用减弱所致。 白炭黑的表面能随着改性而极大地下降。能量分布函数显示，未改性前是各向异性，改性后各向异性程度明显减小。 制备白炭黑的传统方法是利用硅酸钠、四氯化硅、正硅酸乙酯做硅源，除硅酸钠以外，其它成本都很高。新方法采用廉价的非金属矿作为硅源，大大降低了白炭黑的生产成本。 瓦克化学公司（Wacker Chemie）较早前时间对外宣布将着手旗下瓦克硅材料部门（Wacker SILICONES）的内部重组和资源配置，以求巩固其在气相白炭黑领域的全球领先地位。作为该计划中的一部分，瓦克将在2011年关闭位于德国坎普顿的白炭黑工厂，同时瓦克将会将
中国白炭黑生产现状和规划建议 杜孟成李剑波 （国家橡胶助剂工程技术研究中心山东·阳谷252300）摘要：就国内白炭黑发展现状及改善其应用性能做了介绍，对白炭黑行业存在的问题进行了分析并对今后的发展提出了建议。 关键词：白炭黑绿色轮胎表面改性纳米技术 1、序言 白炭黑是一种填充补强材料，添加白炭黑制成的轮胎具有良好的抓地力、耐磨性和抗湿滑性能，滚动阻力较一般轮胎减少30％，节省燃油4～6％，有很好的操纵安全性和经济性，被称为“绿色轮胎”或“生态轮胎”。近年来，受能源紧缺、环保政策以及炭黑应用领域的限制，高能耗、高物耗及高污染的炭黑正呈现逐渐被白炭黑所取代的趋势，白炭黑及其制品越来越受到人们的青睐和竞相研究开发。 虽然白炭黑作为弹性体的补强填料具有优秀的性能，但存在如下问题：①多段混炼、耗能大；②粘度随着胶料储存时间延长而增加，导致加工更加困难；③焦烧时间短，加工性能差。另外，新型炭黑及炭黑改性技术的研究开发对白炭黑发展形成了潜在的竞争。因此，开发高品质白炭黑及改善其应用性能的研究工作具有十分重要的社会和经济意义。 2、国内白炭黑的发展现状 白炭黑按其制备方法可分为物理法和化学法。用物理法制备的白炭黑产品档次不高，而橡胶行业所需的白炭黑填充剂通
常是采用化学法生产的，本文仅介绍其化学法生产工艺。化学法可分为干法热解法和湿法，湿法按其生成特征又可分为沉淀法和凝胶法。目前，国内外白炭黑的主流生产工艺是气相法和酸法沉淀法两种。 2.1气相法白炭黑发展现状 2.1.1制备原理 该法工艺原理是采用四氯化硅或甲基三氯化硅等硅的卤化物在氢氧焰中水解，产生的二氧化硅分子凝集成颗粒。这些颗粒互相碰撞，熔结成一体，形成三维、有分支的键状聚集体。一旦这些聚集体温度低于二氧化硅熔点，则进一步碰撞，引起键的机械缠绕，生成附聚物。 2.1.2产品特点及应用范围 气相法生产的白炭黑粒子凝聚少，原生粒子为7～20nm，呈无定形态。表面有残留的硅羟基及硅氧基，有较强的极性，二氧化硅的含量＞ 99.8%，比表面积＞300 cm2/g，是纯度高、粒径小的高品质产品，主要用于室温硫化硅橡胶(RTV)、热硫化硅橡胶(HTV)领域和高档橡塑制品。 2.1.3工艺特点及存在的问题 气相法白炭黑的生产工艺比较简单，但生产过程中具体操作控制比较困难，特别是生产高牌号产品（高比表面积的产品），最难控制的是系统的气相平衡和气固相平衡。合成炉的散热、高效分离器操作控制及氯化氢解吸等是气相法工艺存在的技术难点。在表面改性方面，国际性大公司都是采用在线连续化干
白炭黑 一、简介 白炭黑的主要成份是SiO2，因其为白色，且主要物性及用途与炭黑相似而得名。 白炭黑按生产方法的不同可分为沉淀白炭黑（沉淀水合二氧化硅）和气相法白炭黑（气相二氧化硅），两种产品的生产方法不同，性质及用途也有很大区别，以下介绍的产品是用硫酸沉淀法生产的，也即沉淀法白炭黑，以下所涉及的白炭黑均为沉淀法白炭黑。 二、名称定义及分子式 白炭黑的学名为：沉淀水合二氧化硅。 定义：沉淀水合二氧化硅是从可溶性硅酸盐水沉液中沉淀而获得的无定形粒子组成的材料。 化学分子式：SiO2〃nH2O 三、主要性质 1、物理性质 外观：白色粉末或粒状或不规则造块。 真密度：约2.0g/ml 假密度：约0.2g/ml（普通产品）。 耐高温、不燃烧；电绝缘性好。 2、化学性质： 能与烧碱发生反应SiO2nH2O+2NaOH=Na2SiO3+（n+1）H2O
能与氢氟酸发生反应SiO2nH2O+4HF=SiF4+（n+2）H2O 2、主要化学指标 SiO2含量（干品）≥90% 筛余物（4.5цm）≤0.5% 加热减量：4.0-8.0% 灼烧减量：（干品）≤7.0% PH值：5.0-8.0 总铜含量：≤30mg/kg 总锰含量：≤50mg/kg 总铁含量：≤1000mg/kg DBP吸收值：2.00-3.50cm3/g 比表面积：不同用途有不同范围，我厂产品控制 145-165m2/g（HT2#） 165-185m2/g（HT1#） 200-300m2/g（HT3#） 3、主要物理性能（配合橡胶品） 拉伸强度≥17.0Mpa 500%定伸强度≥6.3Mpa 扯断伸长度≥675% 四、生产原理 水玻璃和硫酸反应生成水合硅酸 加热 Na2O·mSiO2+H2SO4+nH2o-→Na2SO4+mSiO2·（n+1）H2O↓ 反应完成液经压滤脱水，洗涤、并通过打浆制得白炭黑料浆，经喷
白炭黑概述及其生产工艺 硅在自然界中主要以二氧化硅和硅酸盐的状态存在，一切植物皆含有少量的二氧化硅，动物体内的结缔组织中亦含有二氧化硅。硅在地壳中的含量是绝对丰富的，硅在地壳中的重量百分数为27.6%，仅次于氧（47.2%）为第二位。无机硅化合物在八十年代是无机化学品中发展较快的系列产品，尤其是近些年来发展更为迅速。在德温特中心专利索引的无机化学品类中，硅化合物的专利文摘量占了绝对的优势。由此可以看出，无机硅化合物，在众多的无机化学品中是有明显的竞争力的。 纵观世界情况，硅化合物的新品种近些年来增加并不多，而对于无机硅化合物用途的开发则较为重视。例如硅化合物中最老的品种硅酸钠，目前也在向高性能、高附加价值化发展；美国莫比尔公司对于ZSM沸石研制了多种规格，几乎可用于石油化工的各个催化过程；氮化硅陶瓷发动机正在向实用化进军。因此，从目前开发趋势看，无机硅化合物将会大量进入到轻工、食品、医药、建筑、电子、冶金、机械工业等许多领域，一定大有发展前途。 我国的硅化合物产品主要是解放后才逐步发展起来，至今才有几十个品种，因此差距还较大。我国具有优质而丰富的资源，为研究开发更多的硅化合物提供了物质基础。近十多年来，不仅得到了化工部的重视，并委托科研单位出版了“硅铝化合物”资料。可
以预料，我国的硅化合物的发展速度必将越来越快，与世界发达国家的差距必将越来越小。 白炭黑是硅化合物中较老的一个品种，三十年代中叶，德、苏、美等国就开始研制，到四十年代末就进入了工业生产，八十年代总生产能力达70～80万吨/年。我国六十年代开始起步，八十年代千吨级的厂有两家，年产量总共仅5000～6000吨，而且品种少，质量差，能耗高，未形成系列化。因此，研制新产品和开发应用领域的任务十分艰巨。 1.物理化学性质 外观为白色高度分散的无定形粉末或絮状粉末，也有加工成颗粒状作为商品的。比重为2.319～2.653，熔点为1750℃。不溶于水及绝大多数酸，在空气中吸收水分后会成为聚集的细粒。能溶于苛性钠和氢氟酸。对其它化学药品稳定，耐高温不分解，不燃烧。具有很高的电绝缘性，多孔性。内表面积大，在生胶中有较大的分散力。经表面改性处理的憎水性白炭黑易溶于油内，用于橡胶和塑料等作为补强填充剂，都会使其产品的机械强度和抗撕指标显著提高。由于制造方法不同，白炭黑的物化性质、微观结构均会有一定差异，故其应用领域和应用效果也不同。 2.用途。 白炭黑的用途很广，且不同产品具有不同的用途，现再概述如下：用作合成橡胶的良好补强剂，其补强性能仅次于炭黑，若经超细化和恰当的表面处理后，甚至优于炭黑。特别是制造白色、彩色及浅色橡胶制品时更为适用。用作稠化剂或增稠剂，合成油类、绝缘漆的调合剂，油漆的退光剂，电子元件包封材料的触变剂，荧光屏涂覆时荧光粉的沉淀剂，彩印胶板填充剂，铸造的脱模剂。加入树脂内，可提高树脂防潮和绝缘性能。填充在塑料制品内，可增加抗滑性和防油性。填充在硅树脂中，可制成耐200℃以上的塑料。在造纸工业中用作填充剂和纸的表面配料。还有用作杀虫剂及农药的载体或分散剂，防结块剂以及液体吸附剂和润滑剂等。 3.生产方法概述
白炭黑生产工艺 硅在自然界中主要以二氧化硅和硅酸盐的状态存在，一切植物皆含有少量的二氧化硅，动物体内的结缔组织中亦含有二氧化硅。硅在地壳中的含量是绝对丰富的，硅在地壳中的重量百分数为27.6%，仅次于氧（47.2%）为第二位。无机硅化合物在八十年代是无机化学品中发展较快的系列产品，尤其是近些年来发展更为迅速。在德温特中心专利索引的无机化学品类中，硅化合物的专利文摘量占了绝对的优势。由此可以看出，无机硅化合物，在众多的无机化学品中是有明显的竞争力的。 纵观世界情况，硅化合物的新品种近些年来增加并不多，而对于无机硅化合物用途的开发则较为重视。例如硅化合物中最老的品种硅酸钠，目前也在向高性能、高附加价值化发展；美国莫比尔公司对于ZSM沸石研制了多种规格，几乎可用于石油化工的各个催化过程；氮化硅陶瓷发动机正在向实用化进军。因此，从目前开发趋势看，无机硅化合物将会大量进入到轻工、食品、医药、建筑、电子、冶金、机械工业等许多领域，一定大有发展前途。 我国的硅化合物产品主要是解放后才逐步发展起来，至今才有几十个品种，因此差距还较大。我国具有优质而丰富的资源，为研究开发更多的硅化合物提供了物质基础。近十多年来，不仅得到了化工部的重视，并委托科研单位出版了“硅铝化合物”资料。可以预料，我国
的硅化合物的发展速度必将越来越快，与世界发达国家的差距必将越来越小。 白炭黑是硅化合物中较老的一个品种，三十年代中叶，德、苏、美等国就开始研制，到四十年代末就进入了工业生产，八十年代总生产能力达70～80万吨/年。我国六十年代开始起步，八十年代千吨级的厂有两家，年产量总共仅5000～6000吨，而且品种少，质量差，能耗高，未形成系列化。因此，研制新产品和开发应用领域的任务十分艰巨。 1.物理化学性质 外观为白色高度分散的无定形粉末或絮状粉末，也有加工成颗粒状作为商品的。比重为2.319～2.653，熔点为1750℃。不溶于水及绝大多数酸，在空气中吸收水分后会成为聚集的细粒。能溶于苛性钠和氢氟酸。对其它化学药品稳定，耐高温不分解，不燃烧。具有很高的电绝缘性，多孔性。内表面积大，在生胶中有较大的分散力。经表面改性处理的憎水性白炭黑易溶于油内，用于橡胶和塑料等作为补强填充剂，都会使其产品的机械强度和抗撕指标显著提高。由于制造方法不同，白炭黑的物化性质、微观结构均会有一定差异，故其应用领域和应用效果也不同。
二氧化硅的工业化生产 1.1二氧化硅的种类 二氧化硅也称硅质原料，不仅包括天然矿物，也包括各种合成产品，其产品可分为结晶态和无定形态两类。 二氧化硅天然矿物通常包括结晶态二氧化硅矿物石英砂、脉石英、粉石英和无定形硅矿物硅藻土。 合成产品主要是白炭黑（无定形二氧化硅），包括气相白炭黑（气相二氧化硅）、沉淀白炭黑（沉淀二氧化硅）。 石英是二氧化硅天然矿物的主要矿物组分，化学成分为SiO2，玻璃光泽，断口呈油脂光泽。贝壳状断口，莫氏硬度7，密度2.65～2.66。颜色不一，无色透明的叫水晶，乳白色的叫乳石英。按其结晶习性分，三方晶系的为低温石英，又叫-石英；六方晶系的为高温石英，又称-石英。 石英砂是一个矿产品的专门名词，它泛指石英成分占绝对优势的各种砂，诸如海砂、河砂、湖砂等。地质学按成因将它们划分为冲积砂、洪积砂、残积砂等。石英砂的矿物含量变化很大，以石英为主，其次包含各类长石、岩屑、重矿石（石榴子石、电气石、辉石、角闪石、榍石、黄玉、绿帘石、钛铁矿等）以及云母、绿泥石、黏土矿物等。
石英砂岩，是一种固结的砂质岩石，常简称为砂岩，是自然界最常见、最普通的硅质矿物原料之一，其石英和硅质碎屑含量一般在95%以上，副矿物多为长石、云母和黏土矿物，重矿物含量很少。常见的重矿物有电气石、金红石、磁铁矿等。 石英岩是由石英砂岩或其他硅质岩石经过变质作用而形成的变质岩。脉石英是与花岗岩有关的岩浆热液矿脉，其矿物组成几乎全部为石英。 粉石英是一种颗粒极细、二氧化硅含量很高的天然石英矿。粉石英这一词过去叫法很多，它既包括天然的粉石英，同时也包括了由硅质矿物原料（石英岩、脉石英）加工而成的石英细粉。 硅砂是以石英为主要成分的砂矿飞总称。以天然颗粒状态从地表或地层中产出的硅砂，以及石英岩、石英砂岩风化后呈粒状产出的砂矿称为“天然硅砂”（或简称“硅砂”）。与此对应，将块状石英岩、石英砂岩粉碎成粒状则称“人造硅砂”。 1.2二氧化硅的性质 1.2.1性质 二氧化硅在自然界分布很广，如石英、石英砂等。白色或无色，含铁量较高的是淡黄色。密度2.65～2.66。熔点1670℃（鳞石英）；1710℃
白炭黑概述及其生产工艺 硅在自然界中主要以二氧化硅和硅酸盐的状态存在，一切植物皆含有少量的二氧化硅，动物体内的结缔组织中亦含有二氧化硅。硅在地壳中的含量是绝对丰富的，硅在地壳中的重量百分数为27.6%，仅次于氧（47.2%）为第二位。无机硅化合物在八十年代是无机化学品中发展较快的系列产品，尤其是近些年来发展更为迅速。在德温特中心专利索引的无机化学品类中，硅化合物的专利文摘量占了绝对的优势。由此可以看出，无机硅化合物，在众多的无机化学品中是有明显的竞争力的。 纵观世界情况，硅化合物的新品种近些年来增加并不多，而对于无机硅化合物用途的开发则较为重视。例如硅化合物中最老的品种硅酸钠，目前也在向高性能、高附加价值化发展；美国莫比尔公司对于ZSM沸石研制了多种规格，几乎可用于石油化工的各个催化过程；氮化硅陶瓷发动机正在向实用化进军。因此，从目前开发趋势看，无机硅化合物将会大量进入到轻工、食品、医药、建筑、电子、冶金、机械工业等许多领域，一定大有发展前途。 我国的硅化合物产品主要是解放后才逐步发展起来，至今才有几十个品种，因此差距还较大。我国具有优质而丰富的资源，为研究开发更多的硅化合物提供了物质基础。近十多年来，不仅得到了化工部的重视，并委托科研单位出版了“硅铝化合物”资料。可以预料，我国的硅化合物的发展速度必将越来越快，与世界发达国家的差距必将越来越小。 白炭黑是硅化合物中较老的一个品种，三十年代中叶，德、苏、美等国就开始研制，到四十年代末就进入了工业生产，八十年代总生产能力达70～80万吨/年。我国六十年代开始起步，八十年代千吨级的厂有两家，年产量总共仅5000～6000吨，而且品种少，质量差，能耗高，未形成系列化。因此，研制新产品和开发应用领域的任务十分艰巨。 1.物理化学性质 外观为白色高度分散的无定形粉末或絮状粉末，也有加工成颗粒状作为商品的。比重为2.319～2.653，熔点为1750℃。不溶于水及绝大多数酸，在空气中吸收水分后会成为聚集的细粒。能溶于苛性钠和氢氟酸。对其它化学药品稳定，耐高温不分解，不燃烧。具有很高的电绝缘性，多孔性。内表面积大，在生胶中有较大的分散力。经表面改性处理的憎水性白炭黑易溶于油内，用于橡胶和塑料等作为补强填充剂，都会使其产品的机械强度和抗撕指标显著提高。由于制造方法不同，白炭黑的物化性质、微观结构均会有一定差异，故其应用领域和应用效果也不同。 2.用途。
白炭黑 射线无定形硅酸和硅酸盐产品的总称，主要是指沉淀二氧化硅、气X-白炭黑是白色粉末状白炭黑是相二氧化硅、超细二氧化硅凝胶和气凝胶，也包括粉末状合成硅酸铝和硅酸钙等。是以表面羟基的形式存在。能溶于SiO2·nH2O表示，其中nH2O多孔性物质，其组成可用苛性碱和氢氟酸，不溶于水、溶剂和酸（氢氟酸除外）。耐高温、不燃、无味、无嗅、具有很好的电绝缘性。目录隐藏] [ 基本信息 1 2 物化性质 3 成分制备 4 新方法1. 4.1 用途5 5.1 橡胶制品1. 农业化学制品5.2 2. 日用化工制品3. 5.3 4. 5.4 胶结剂 5. 5.5 抗结块剂 6. 5.6 造纸填料 6 气相应用 1. 6.1 电子封装材料 2. 6.2 树脂复合材料 3. 6.3 塑料 4. 6.4 涂料 橡胶 6.5 5. 6. 颜（染）料6.6 6.7 陶瓷 7. 6.8 密封胶、粘结剂8. 玻璃钢制品9. 6.9 药物载体10. 6.10 化妆品11. 6.11 抗菌材料12. 6.12 其它13. 6.13 白炭黑 - 基本信息中文名称：白炭黑
图 中文别名：白炭黑(燃烧法));气相白炭黑;造粒白炭黑;药用级白炭黑;GH-7型白炭黑;GH-1A型白炭黑;GH-1B型白炭黑;水合二氧化硅;白碳黑;白烟;沉淀水合二氧化硅;纯乳胶;胶体二氧化硅; 沉淀二氧化硅 英文名称：Whitecarbonblack 英文别名： whitecarbon;Whitecarbonblack,combustionmethod;PelletedHydratedSilica;HydratedSilica ;Silicondioxidehydrate;Silica,hydrate;SILICA;Precipitatedsilica; CAS号：10279-57-9 EINECS号：238-878-4 分子式：SiO2.x(H2O) 物化性质 - 白炭黑． C(lit.) 1610°熔点：C(lit.) >100°沸点：C(lit.) 2.6g/mLat25密度：°n20/D1.544(lit.) 率：折射C °储存条件：2-8formtablets(~0.5geach) 成分白炭黑 - 气相法白炭黑常态下为白色无定白炭黑按生产方法大体分为沉淀法白炭黑和气相法白炭黑。），无毒，有巨大的比表面积。气相法白形絮状半透明固体胶状纳米粒子（粒径小于100nm，但制备工艺复杂，价格炭黑全部是纳米二氧化硅，产品纯度可达99%，粒径可达10~20nm盐酸、昂贵；沉淀法白炭黑又分为传统沉淀法白炭黑和特殊沉淀法白炭黑，前者是指以硫酸、凝胶法、化学-CO2与水玻璃为基本原料生产的二氧化硅，后者是指采用超重力技术、溶胶沉淀白炭黑主要用作二次结晶法或反相胶束微乳液法等特殊方法生产的二氧化硅。晶体法、涂料气相白炭黑主要用作硅橡胶的补强剂、牙膏摩擦剂等。天然橡胶和合成橡胶的补强剂、塑料薄膜超细二氧化硅凝胶和气凝胶主要用作涂料消光剂、增稠剂、和不饱和树脂增稠剂，开口剂等。纺织、（包括高温硫化硅橡胶）白炭黑作为一种环保、性能优异的助剂，、主要用于橡胶制品年这四年产量的增速来看，四年复合增2004-2008造纸、农药、食品添加剂领域。从白炭黑万吨，万吨，产量13.3%。200975年我国共有白炭黑生产企业超过60家，产能约100长率中国产销量居全球首位。新能源等领域的需求增长，预计未来我国沉淀得益于轮胎制造业、硅橡胶产业、涂料工业、亚洲将成为高分散白炭黑最大年，。(二氧化硅)的年均需求增长速度约为10%2015法白炭黑，40%15%市场，其需求增速将远高于全球平均9%的增速，达到或更高。中国占亚洲市场的将成为全球最大的单一市场。 白炭黑 - 制备其它除硅酸钠以外，制备白炭黑的传统方法是利用硅酸钠、四氯化硅、正 硅酸乙酯做硅源，成本都很高。新方法采用廉价的非金属矿作为硅源，大大降低了白炭黑的生产成本。
白炭黑 白炭黑定义 白炭黑是白色粉末状X-射线无定形硅酸和硅酸盐产品的总称，主要是指沉淀二氧化硅、气相二氧化硅、超细二氧化硅凝胶和气凝胶，也包括粉末状合成硅酸铝和硅酸钙等。白炭黑是多孔性物质，其组成可用SiO2·nH2O表示，其中nH2O是以表面羟基的形式存在。能溶于苛性碱和氢氟酸，不溶于水、溶剂和酸（氢氟酸除外）。耐高温、不燃、无味、无嗅、具有很好的电绝缘性。 白炭黑的成分及传统用法 成分 白炭黑按生产方法大体分为沉淀法白炭黑和气相法白炭黑。气相法白炭黑常态下为白色无定形絮状半白炭黑透明固体胶状纳米粒子（粒径小于 100nm），无毒，有巨大的比表面积。气相法白炭黑全部是纳米二氧化硅，产品纯度可达99%，粒径可达10~20nm，但制备工艺复杂，价格昂贵；沉淀法白炭黑又分为传统沉淀法白炭黑和特殊沉淀法白炭黑，前者是指以硫酸、盐酸、CO2与水玻璃为基本原料生产的二氧化硅，后者是指采用超重力技术、溶胶-凝胶法、化学晶体法、二次结晶法或反相胶束微乳液法等特殊方法生产的二氧化硅。沉淀白炭黑主要用作天然橡胶和合成橡胶的补强剂、牙膏摩擦剂等。气相白炭黑主要用作硅橡胶的补强剂、涂料和不饱和树脂增稠剂，超细二氧化硅凝胶和气凝胶主要用作涂料消光剂、增稠剂、塑料薄膜开口剂等。 制备 制备白炭黑的传统方法是利用硅酸钠、四氯化硅、正硅酸乙酯做硅源，除硅酸钠以外，其它成本都很高。新方法采用廉价的非金属矿作为硅源，大大降低了白炭黑的生产成本。 传统方法 （1）气相法
主要为化学气相沉积（CAV）法，又称热解法、干法或燃烧法。其原料一般为四氯化硅、氧气（或空气）和氢气，高温下反应而成。反应式为： SiCl4+2H2+O2—>SiO2+4HCl空气和氢气分别经过加压、分离、冷却脱水、硅胶干燥、除尘过滤后送入合成水解炉。将四氯化硅原料送至精馏塔精馏后，在蒸发器中加热蒸发，并以干燥、过滤后的空气为载体，送至合成水解炉。四氯化硅在高温下气化（火焰温度1000~1800℃）后，与一定量的氢和氧（或空气）在1800℃左右的高温下进行气相水解；此时生成的气相二氧化硅颗粒极细，与气体形成气溶胶，不易捕集，故使其先在聚集器中聚集成较大颗粒，然后经旋风分离器收集，再送入脱酸炉，用含氮空气吹洗气相二氧化硅至PH值为4～6即为成品。 德国迪高沙（Degussa）公司和美国卡伯特（Cabot）公司的气相法生产技术全球领先。 他们的生产装置规模大，自动化程度高，产品成本低，牌号（尤其是应用于特殊领域的功能性专用产品牌号）多，品质好，如表面积分布均匀、含水量低。我国沈阳化工股份有限公司及上海氯碱化工股份有限公司也采用气相法生产，但在生产规模、生产技术、自动化程度及产品牌号等方面远不及国外大公司。广州吉必盛科技实业有限公司是目前国内产量最大，牌号最全，技术最先进的气相二氧化硅供应商，是气相二氧化硅国家标准GB20020-2005负责起草单位。 （2）沉淀法 沉淀法又叫硅酸钠酸化法，采用水玻璃溶液与酸反应，经沉淀、过滤、洗涤、干燥和煅烧而得到白炭黑。反应式为：Na2SiO3 + 2H+—>白炭黑+ 2Na+ + H20国内大部分生产企业采用沉淀法。新方法 新方法主要以非金属矿及其延伸物为硅源，采用沉淀法制备白炭黑。其技术关键是将结晶的二氧化硅和硅酸盐转变成非晶态二氧化硅。原料主要有硅灰石、蛋白石、埃洛石、橄榄石、蛇蚊石、高岭土、硬质高岭土、煤矸石、粉煤灰等。着重介绍以高岭土或硬质高岭土、煤矸石或粉煤灰为原料制备白炭黑的工艺技术。
白炭黑生产技术与发展综述 山东海化股份有限公司白炭黑厂 二 O O 二年五月十八日
白炭黑生产技术与发展综述 一、概述 白炭黑是合成的粉状无定型的硅酸产品之一。同炭黑一样为橡胶补强剂，但二者色泽不同，性能也有一定区别。 白炭黑不仅是指单纯的合成SiO2；还指早期的含金属氧化物的硅酸产品，即分二氧化硅类白炭黑和硅酸盐类白炭黑。二者都可使用这个名称，这一名称相当于英语中常用的术语“Silica”。 早在1887年，文献中就曾提到过用石英砂和焦炭的电护法反应制硅酸产品，第一次世界大战时，已经有了合成硅酸产品。当时，他们主要是用作防毒面具吸附剂，后来，合成硅酸产品由用作干燥凝胶。但合成硅酸产品并未发展到进行大规模工业生产。第一种沉淀法产品是橡胶工业用的一种粒度略为粗大的硅酸钙，于1939年以“Silene”的商品名出现于美国市场。一种较细的产品在其商品名称后附加“EF”，（即极细），从1942年起在市场上出售。同年，第一种气溶胶类产品Santocelc问世。1948年，在美国市场上出售的一种富含硅酸的硅酸盐，其商品名叫Hi—sil。欧洲在几年以后才出现。德国也是从制造硅酸钙和硅酸铝开始（Calsil，Silteg AS5）。第一种纯硅酸自1953年起定名为Ultrasil VN3，用VN作类名是为了纪念对发展此类产品有特殊贡献的H·费尔贝克（Verbeek）和P·瑙罗特(Nauroth)两人，这类产品，即使是现在也还是使用得最广泛、最有影响的一种硅酸产品。第一种专门为分散染料部门研制的沉淀法硅酸铝P820于1962年问世。但是，只有不断开发出一些新产品、新方法，硅酸产品才能迅速在一些新领域内获得应用，才能在近半个世纪内一直得以进行大规模工业生产。 气相法白炭黑是无定型合成硅酸类产品。在德国学者赫斯特·范兹(Horst Fercn)对合成硅酸系统分类中，属高温热解法硅酸类产品。由于它在制造工艺中，是四氯化碳在高温下汽化，通过氢气和氧气在燃烧条件下水解而成的产物因此而得名，也有人称之为燃烧法二氧化硅或干法二氧化硅。 1940年德国迪高莎公司（Degussu）首创了高活性极细的粉末状物质，称之为爱罗硅(Aerosil)；1953年美国的道康宁公司（Dow Corning）开始生产。1958年美国的柯伯特公司（Cabot）应用迪高莎公司的专利技术建厂生产，名曰Cab-O-Sil。1956年原苏联的Kaluseh 公司用该工艺生产。此后，日本于1968年，比利时于1970年也用迪高莎公司的专利生产。目前国际上气相法二氧化硅的生产，主要集中于迪高莎公司、柯伯特公司、日本的硅公司，其中以前两家的规模最
白炭黑性质用途及生产方法 白炭黑是白色粉末状X-射线无定形硅酸和硅酸盐产品的总称，主要是指沉淀二氧化硅、气相二氧化硅、超细二氧化硅凝胶和白炭黑气凝胶，也包括粉末状合成硅酸铝和硅酸钙等。白炭黑是多孔性物质，其组成可用SiO2·nH2O表示，其中nH2O是以表面羟基的形式存在。能溶于苛性碱和氢氟酸，不溶于水、溶剂和酸（氢氟酸除外）。耐高温、不燃、无味、无嗅、具有很好的电绝缘性。 白炭黑按生产方法大体分为沉淀法白炭黑和气相法白炭黑。气相法白炭黑常态下为白色无定形絮状半透明固体胶状纳米粒子（粒径小于100nm），无毒，有巨大的比表面积。气相法白炭黑全部是纳米二氧化硅，产品纯度可达９９％，粒径可达１０~２０ｎｍ，但制备工艺复杂，价格昂贵；沉淀法白炭黑又分为传统沉淀法白炭黑和特殊沉淀法白炭黑，前者是指以硫酸、盐酸、CO2与水玻璃为基本原料生产的二氧化硅，后者是指采用超重力技术、溶胶-凝胶法、化学晶体法、二次结晶法或反相胶束微乳液法等特殊方法生产的二氧化硅。沉淀白炭黑主要用作天然橡胶和合成橡胶的补强剂、牙膏摩擦剂等。气相白炭黑主要用作硅橡胶的补强剂、涂料和不饱和树脂增稠剂，超细二氧化硅凝胶和气凝胶主要用作涂料消光剂、增稠剂、塑料薄膜开口剂等。 用途:白炭黑的用途很广，且不同产品具有不同的用途。用作合成橡胶的良好补强剂，其补强性能仅次于炭黑，若经超细化和恰当的表面处理后，甚至优于炭黑。特别是制造白色、彩色及浅色橡胶制品时更为适用。用作稠化剂或增稠剂，合成油类、绝缘漆的调合剂，油漆的退光剂，电子元件包封材料的触变剂，荧光屏涂覆时荧光粉的沉淀剂，彩印胶板填充剂，铸造的脱模剂。加入树脂内，可提高树脂防潮和绝缘性能。填充在塑料制品内，可增加抗滑性和防油性。填充在硅树脂中，可制成耐200℃以上的塑料。在造纸工业中用作填充剂和纸的表面配料。 气相白炭黑属于高补强填充材料，由于成本较高等原因，除特殊场合如硅橡胶补强用外，一般不采用。沉淀白炭黑是橡胶补强广泛使用的材料，一般说来，由于沉淀白炭黑（超细的、表面处理的例外）补强效果还不及炭黑好，故属半补强填充材料。因此要根据使用场合决定代替炭黑的百分数。沉淀白炭黑用于橡胶制品有汽车、翻斗车、卡车、拖拉机、叉车、自行车等的内外胎，工业用皮带、胶管、衬垫、胶板、粮食加工用脱谷胶辊，以及胶鞋等各种橡胶工业制品中都或多或少地要用到白炭黑。在普通轮胎内添加一定量的白炭黑能提高轮胎的使用寿命。据原西德一家公司轮胎配方研究试验结果表明，若能增配10～20份白炭黑就可以改善胶接性和抗撕裂性，使轮胎行驶里程提高，同时还能增强轮胎对路面的抓着力，以利于安全行车。我国轮胎行驶里程低于国际水平，不使用白炭黑是原因之一。此外，由于炭黑发热量大，国外用于高速公路的汽车轮胎也趋向于添加白炭黑。目前国内外市场对自行车车胎的要求也日益多样化，如轮胎胎边彩色化及闪光圈等花式新品种，都是用白炭黑代替炭黑生产的。在胶鞋的生产中，人们对胶鞋、雨靴、运动鞋、旅游鞋、健身鞋、芭蕾鞋等，不但要求牢度，而且要求色调美观、舒适轻便。白炭黑既具有良好的补强性、耐磨性、防滑性和鞋面粘着性，又是一种良好的浅色补强材料，因此在胶鞋的发展中为提供鞋的质量和款式起着重要作用。 白炭黑在聚乙烯、聚丙烯、聚丁烯、环氧树脂等塑料中都可作为填充材料，可以提高塑料的弹性强度和耐磨性，以及硬度的热稳定性能。用于电缆还可以提高电缆的电绝缘性，如甲基乙烯基硅橡胶高压线就要用气相白炭黑或高质量的沉淀白炭黑。在两层塑料薄膜之间往往不易分开，装袋时袋口很难打开，则白炭黑就是很顶用的开口剂。当聚氯乙烯作家庭地板材料
食品级二氧化硅 纳米二氧化硅具有卓越的生理惰性、化学稳定性，且不在体内聚集，因此在食品医药中得到广泛应用。在食品中应用二氧化硅可以从根本上解决产品因吸潮受压形成的结快，具有很强的吸附作用，是一种优良的流动促进剂.广泛用于：鸡精、奶粉、植脂末、速溶咖啡、可可制品、脱水蛋制品、糖粉、粉状汤料、脱水蔬菜粉、调味料等。可为这些产品带来以下优点： 1、防止因储存引起的结块，增加粉末的自由流动性 2、提高生产速度，降低生产时间 3、减少粉末，避免生产机器受到相关粉末的污染 4、在牛奶、果汁、啤酒、麦片、肉类的添加剂中，可起到保鲜、防腐、增加口感等作用 5、可用作啤酒滤结助滤剂 《GB 2760-2007 食品添加剂使用卫生标准》之二氧化硅最大允许使用量最大允许残留量标准 超细白炭黑 超细白炭黑、超细二氧化硅：外观白色无定形粉末。水份小于等于0.08%、灰分无、筛余物（2000目筛）＜0.01%、二氧化硅＞93%、PH值6.5－7.8、铁的含量＜0.001%、铜的含量＜0.0005%、氯化物含＜0.01%、氧化铅＜0.005%、氯化钠＜0.05%。主用于玻璃胶、硅胶生产中,白度好,细度大于1300目（即直径小于1.95μm）,也可根据客户需求加工产品的细度 气相白炭黑 气相法白炭黑(又名气相一氧化硅)是利用卤硅烷经氢氧焰高温水解制得的一种精细、特殊的无定形一氧化硅产品，该产品的原生粒径在7-40nm之间，比表面积一般在100m/g-400m/g范围内，产品纯度高，Si02含量不小于99.8%,是一种极其重要的无机纳米粉体材料。由于其优越的稳定性、补强性、增稠性和触变性而在橡胶塑料、蓄电池、涂料、医药、农业和CMP等领域得到广泛的应用。
二氧化硅处理方法的研究 08级化学工程与工艺黄星桥 摘要：随着人们环保意识的不断增长，绿色消费已是当今世界上流社会的 时尚。化工生产中，易挥发的毒性有机溶剂渐渐被水所取代，各种无机颗粒填充聚合物乳液体系已得到较为广泛的应用，由于涂料产品总量之大，水性涂料首先成为环境标志的典型代表【1】。此外，水性胶粘剂、水性油墨以及其它复合材料体系也不断得到研究与开发。 在包括填料、聚合物基料和溶剂这样的分散体系中，溶剂和基料竞争填料表面上的吸附位置。为了最佳的或可接受的填料分散，基料如果不是优先吸附，至少应当相等地被吸附【2】。油性体系中，无机填料表面的亲油改性，可保证填料在体系的分散稳定性，树脂与亲油表面的亲和吸附，使填料与基料间界面结合不成为难题；水溶性高分子体系与油性体系类似，无机填料的极性表面基本上不影响分散稳定性及界面问题。而乳胶体系填料在溶剂‘水j中的分散以及它与乳胶颗粒在成膜时的界面粘结成为一对矛盾。为解决这一矛盾，使用带两亲性端基的分散剂是常用的手段，一种优良的代表性氨基醇是2一氨基一2一甲基一1一丙醇，商品名为AMP一95【3】。这种分散由于易受PH值、温度等条件的影响，贮存稳定性不好。为此，Th．Batzilla and A．Tulken 【4】在细Al片表面形成交联共聚物，不容易受各种条件影响，但在体系中这种物理吸附还是存在解吸附现象，影响分散及涂膜的性能。 因此，本实验主要研究通过化学接枝两亲性共聚物的方法，以期使填料(二氧化硅)在乳液体系(聚丙烯酸酯乳液)中，既能长期稳定分散，又能保证它与基料在成膜后有良好的界面结合,除此之外还有物理改性（表面包覆改性，热处理改性）和化学改性（醇酯法表面改性，偶联剂法改性，改性及气相法表面改性）。 一、二氧化硅表面处理方法 1.1 物理改性【5~7】 物理改性是指两组分之间除范德华力、氢键力或静电吸附等分子之间的相互作用力外，不存在离子键或共价键作用的一种表面改性方法。它又可分为表面包覆改性和热处理改性两种方法。 1.1.1 表面包覆改性 表面覆盖改性是指表面改性剂与纳米SiO2表面无化学反应，包覆物与颗粒之间依靠范德华力、氢键、静电作用等而连接起来的改性方法。在制备纳米SiO2 的溶液中加入表面活性剂，在形成纳米SiO2的同时，表面活性剂包覆在其表面，形成均匀的纳米颗粒，此种方法可有效地改善纳米SiO2的分散性。 1.1.2 热处理改性 热处理改性是指将纳米SiO2放在一定的介质内加热、保温、冷却，通过改变纳米SiO2表面或内部的组织结构来控制其性能的一种综合工艺过程。热处理后SiO2表面吸湿量低，且其填充制品吸湿量也显著下降，其原因可能是由于高温加热条件下以氢键缔合的相邻羟基发生脱水而形成稳定键合，从而导致吸水量降低。此种方法简便经济，但是仅仅通过热处理，不能很好地改善填充时界面的粘合效果，所以在实际应用中，常对纳米SiO2使用含锌化合物处理后在200-400℃条件下进行热处理，或使用硅烷偶联剂和过渡金属离子对纳米SiO2处理后进行热处理，或用聚二甲基二硅氧烷改性SiO2，然后再进行热处理。
