第二章第一节投影基础
一：填空：
1．投影可分为______和______两类。
2．平行投影可分为_______和_______两类。
3．平行投影的基本性质有从属性、________、定比性_______、________。4．透视投影是用________投影法绘制的________面投影图。
二：选择：
1．轴测投影是用_______投影法绘制的单面投影图。
A 正投影
B 斜投影
C 平行投影
D 中心投影
2．建筑施工的主要图样是__________。
A 轴测投影
B 多面正投影
C 透视投影
D 标高投影
3. 投射方向垂直于投影面,所得到的平行投影称为_______。
A 正投影
B 斜投影
C 平行投影
D 中心投影
第二章第一节投影基础（答案）
一、填空
1 中心投影平行投影
2 正投影斜投影
3 平行性显实性积聚性
4 中心单
二、选择
1 C
2 B
3 A
《园林识图与CAD制图》教学大纲 适用专业：园林工程技术总学时：48 一、课程性质、目的与要求 课程性质：专业课 课程目的：通过一系列的习作训练，使学生能够运用绘图工具，对构成园林实体的各种形态的元素进行绘制，并具备良好的识图能力；并使学生了解计算机辅助设计在本专业上现有的应用水平，熟练操作CAD设计软件，为专业设计课的学习奠定基础。 教学要求：本课程主要讲授园林制图的基本知识、基本方法和园林设计要素的图示方法，使学生具有明确的空间概念，具备由图纸到实物、由实物到图纸的双向空间思维能力，以及正确的图示表达能力及识图能力；CAD制图实践性较强，包括课堂讲授和上机实习两个主要环节，这两个环节是相辅相成密不可分的。课堂讲授主要讲授AutoCAD软件的使用方法和操作步骤，演示应用软件的操作使用，讲清操作要领。上机实习部分指导学生熟悉软件的集成环境，演练操作步骤和要领，抄录工程图纸；课程的考试以实际操作抄录图纸、课程设计等形式进行，目的是测试评定学生通过本课程教学后，操作计算机辅助设计软件的熟练程度和专业应用能力。 二、教学内容 第一章园林制图基础 1.1园林制图基础知识 1.2 投影的基本知识 基本要求：绘图工具及使用介绍、制图常规、工具线条图画法、徒手线条图画法、工程字体的书写等；掌握投形的概念、正投形的特性、点线面投形实例分析。重点：制图常规；投形的概念、正投形的特性 难点：点线面投形实例分析
第二章园林制图表现方法 2.1 植物、山石的表现方法 2.2 地形、道路、水体、建筑的表现方法 2.3 园林制图的综合表现 基本要求：掌握地形、植物、水体、山石等的平、立、剖面图示法重点：地形、植物、水体、山石等的平、立、剖面图示法 难点：地形、植物、水体、山石等的平、立、剖面实例绘制 第三章园林识图 3.1 园林设计图 3.2 结构施工图 3.3 设备施工图 基本要求：掌握园林设计图、结构施工图、设备施工图的识图能力重点：园林设计图 难点：结构施工图、设备施工图 第四章AutoCAD制图基础 4.1 准备工作 4.2 绘制园林围墙 4.3 绘制园林建筑 4.4 绘制山石、水体 4.5绘制园路及铺装 4.6 绘制植物、园灯、地形 4.7 文字与表格 4.8 尺寸标注、绘制符号 4.9 绘制园林建筑立面图 基本要求：AutoCAD制图方法 重点：AutoCAD软件在园林制图中的应用 难点：AutoCAD工具的使用
建筑制图与识图期末考试试卷 学院：专业：班级：姓名：学号： 一、填空题（每题3分，共30分） 1、房屋施工图由于专业分工的不同，分为__________,__________和__________。 2、在结构施工图中，除标高以米为单位外，其余尺寸以______为单位。 3、根据投射方式的不同，投影法一般可分为__________和__________。 4、建筑立面图的命名方式有：__________,__________和__________三种。 5、尺寸包括四个要素：___________，__________,__________和__________。 6、按直线与三个投影面之间的相对位置，可分为：__________,__________和__________。 7、同一个物体的三个投影图的间具有“三等”关系有：____________、____________、____________。 8、房屋按照使用性质的不同，通常可分为__________,__________和__________三大类。 9、建筑设计一般分为__________和__________两个阶段。 10、钢筋按其强度由低到高依次分为_____、______、______、______四级，其代号分别为_____、______、______、______。 二、单项择题（每小题2分，共10分） 1、在1:10000的建筑图纸上1毫米表示实际是多长（）。 A．1米米 C. 100米 D. 1000米 2、三个投影面展开时，保持不变的是（）。 A. V投影面 B. H投影面 C. W投影面 D. 无法确定 3、试判断下面直线是侧垂线的是（）。 A．A（10，15，20）B（10，20，15）B. C(10,15,20) D(10,15,30)
一、填空题 1、工程上常采用的投影法是 中心投影法 和 平行投影 法，其中平行投影法按投射线与投影面是否垂直又分为 正投影 和 斜投影 法。 2、当直线平行于投影面时，其投影 直线 ，这种性质叫 真实 性，当直线垂直投影面时，其投影 点 ，这种性质叫 积聚 性，当平面倾斜于投影面时，其投影 平面 ，这种性质叫 类似 性。 3、主视图所在的投影面称为 正立面投影面 ，简称 正立面 ，用字母 V 表示，俯视图所在的投影面称为 水平投影面 ，简称 水平面 ，用字母 H 表示。左视图所在的投影面称为 侧立投影面 简称 侧立面 ，用字母 W 表示。 4、三视图的投影规律是：主视图与俯视图 长对正 ；主视图与左视图 高平齐 ；俯视图与左视图 宽相等 。 6、直线按其对三个投影面的相对位置关系不同，可分为 投影面垂直线、 投影面平行线、 一般位置直线 。 7、与一个投影面垂直的直线，一定与其它两个投影面 平行 ，这样的直线称为投影面的 投影面垂直线 。 8、与正面垂直的直线，与其它两个投影面一定 平行 ，这样的直线称为 正垂线 。 9、与一个投影面平行，与其它两个投影面倾斜的直线，称为投影面的 投影面平行线 ，具体又可分为 正平线 、 水平线 、 侧平线 。 10、与三个投影面都倾斜的直线称为 一般位置直线 。 11、空间平面按其对三个投影面的相对位置不同，可分投影面垂直面、 投影面平行面、 一般位置面 12. 正垂面与正面 垂直 ，与水平面 倾斜 ，与侧面 倾斜 ，正垂面在正面投影为 直线 ，在水平面和侧面投影为 投影面的类似性 。 13.正平面与正面 ，与水平面 ，与侧面 ，正平面在正面投影为 ，在水平面投影和侧面投影为 。 14.参照图下图中的立体图，在三视图中填写物体的六个方位。（填前、后、左、右、上、下） 二、选择题（12分） 1.下列投影法中不属于平行投影法的是（ A ） A 、中心投影法 B 、正投影法 C 、斜投影法 2、当一条直线平行于投影面时，在该投影面上反映（ A ） 上 下 左 前 右 后
园林设计基础课程教学大纲 审定稿 《园林设计基础》是中央广播电视大学为教育部“一村一名大学生计划”的学习者开设的一门专业基础课，同时也可作为园林专业成人教育、高职高专教育和短期培训及相关技术人员参考用书。 第一部分大纲说明 一、课程的性质和任务 《园林设计基础》是一门专业基础课，主要由美术基础、园林制图和设计基础三部分组成。园林美术部分主要介绍美术作品鉴赏、素描、色彩，考虑到本层次学生美术基础的状况和后续专业课的需要，本部分从美术作品鉴赏入手，循序渐进地介绍素描、色彩，使学生对园林美术有一个基本的了解，对园林美术的表现技法得到基本的训练。园林制图部分是从园林制图的基础知识讲起，分别介绍造园要素的表现手法、园林设计图和计算机辅助园林制图，使学生了解了园林制图的相关知识，掌握园林制图基本技能。设计基础这一部分主要讲述设计的理论和构成相关知识，为学生从基础课过渡到专业课做铺垫。 二、与相关课程的衔接、配合和分工 学习《园林设计基础》不仅可以提高学习者的审美意识和造型能力、制图和识图能力，还为学习者以后进一步学习《园林设计》、《绿地规划》打下一定的基础。 三、本课程的教学基本要求 本课程要求学习者重点掌握园林美术、制图和设计基础的基础知识、基本理论和基本技能。具体要求是：重点掌握素描、色彩的表现方法、园林设计图的制图方法和平面、立体、空间的构成方法；一般掌握造园要素的表现手法和设计的理论基础。对美术作品鉴赏和计算机辅助园林制图也应了解。 具体教学要求分为三个层次，即重点掌握、一般掌握和基本了解，重点掌握内容是各章最基本的、最核心的内容，一般掌握内容在此基础上扩大一些。了解的内容是为了扩大学员的知识面而设置。 第二部分多媒体教材总体设计初步方案 一、学时和学分 本课程课内学时90，学分5。文字教材30万字。电视学时为14学时。学时分配见下表：章内容课内学时各章字数（万） 第一部分园林美术基础知识
一、填空题 1、工程上常采用的投影法是中心投影法和平行投影法，其中平行投影法按投射线与投影面是否垂直又分为正投影和斜投影法。 2、当直线平行于投影面时，其投影直线，这种性质叫真实性，当直线垂直投影面时，其投影点，这种性质叫积聚性，当平面倾斜于投影面时，其投影平面，这种性质叫类似性。 3、主视图所在的投影面称为正立面投影面，简称正立面，用字母V 表示，俯视图所在的投影面称为水平投影面，简称水平面，用字母H 表示。左视图所在的投影面称为侧立投影面简称侧立面，用字母W 表示。 4、三视图的投影规律是：主视图与俯视图长对正；主视图与左视图高平齐；俯视图与左视图宽相等。 6、直线按其对三个投影面的相对位置关系不同，可分为投影面垂直线、投影面平行线、一般位置直线。 7、与一个投影面垂直的直线，一定与其它两个投影面平行，这样的直线称为投影面的投影面垂直线。 8、与正面垂直的直线，与其它两个投影面一定平行，这样的直线称为正垂线。 9、与一个投影面平行，与其它两个投影面倾斜的直线，称为投影面的投影面平行线，具体又可分为正平线、水平线、侧平线。 10、与三个投影面都倾斜的直线称为一般位置直线。 11、空间平面按其对三个投影面的相对位置不同，可分投影面垂直面、投影面平行面、一般位置面 12. 正垂面与正面垂直，与水平面倾斜，与侧面倾斜，正垂面在正面投影为直线，在水平面和侧面投影为投影面的类似性。 13.正平面与正面，与水平面，与侧面，正平面在正面投影为，在水平面投影和侧面投影为。
14.参照图下图中的立体图，在三视图中填写物体的六个方位。（填前、后、左、右、上、下） 二、选择题（12分） 1.下列投影法中不属于平行投影法的是（ A ） A 、中心投影法 B 、正投影法 C 、斜投影法 2、当一条直线平行于投影面时，在该投影面上反映（ A ） A 、实形性 B 、类似性 C 、积聚性 3、当一条直线垂直于投影面时，在该投影面上反映（ C ） A 、实形性 B 、类似性 C 、积聚性 4、在三视图中，主视图反映物体的（ B ） A 、长和宽 B 、长和高 C 、宽和高 5、主视图与俯视图（ ） A 、长对正 B 、高平齐 C 、宽相等 6、主视图与左视图（ B ） A 、长对正 B 、高平齐 C 、宽相等 7、为了将物体的外部形状表达清楚，一般采用（A ）个视图来表达。 A 、三 B 、四 C 、五 8、三视图是采用（ B ）得到的 A 、中心投影法 B 、正投影法 C 、斜投影法 9、当一个面平行于一个投影面时，必（ B ）于另外两个投影面 A 、平行 B 、垂直 C 、倾斜 10、当一条线垂直于一个投影面时，必（ C ）于另外两个投影面 A 、平行 B 、垂直 C 、倾斜 上 下 左 前 右 后
讲师：宋育安
CRT 又称阴极射线管 应用于从50年代到90年代代表有：Barco, NEC, SONY LCD 是液晶显示 DLP 又称数码光路处理器 LCOS:新型反射式micro LCD 投影技术简单理解是:LCD+ CMOS 技术,它的特点是：高亮度, 高清晰度。 DLV 数字光阀 将CRT 的长处与LCD 和DLP 的优势结合起来的方法 将小管径CRT 作为投影机的成像面，并采用氙灯作为光源 初期 投影成像技术的发展 目前 未来
3LCD 核心部件: HTPS RHTPS EPSON/SONY 公司带领的3LCD 投影机技术（3lcd 投影机） D-ILA JVC 直接驱动图像光源放大器技术SXRD SONY DLP DLP 核心部件：DMD 美国TI 公司研发的DLP 投影技术（单片或3片DLP 投影机）Lcos sony/jvc 公司推出的Lcos 投影技术（反射型液晶投影机） 世界上应用最广泛的投影技术 A B C
Projection Device Transmissive Rdflective HTPS SXRD RHTPS D-ILA DMD 3L C D 3LCD REFLECTIVE LCOS 传导式 反射式 DLP 世界上应用最广泛的投影技术
CRT投影机采用的是 三枪成像原理(类似家用电视机） R G B 优点：色彩丰富，还原性好 缺点：亮度底300lm以下；机身体积大、价格昂贵、调试难度大。
未来之星：DLV Digital Light Valve： 数码光路真空管，简称数字光阀 DLV是一种将CRT技术与DLP投影技术结合在一起的新技术 核心是将小管径CRT作为投影机的成像面， 并采用氙灯作为光源，将成像面上的图像射向投影面。 其分辨率普遍达到1250×1024，最高可达到2500×2000， 对比度一般都在250:1以上， 色彩数目普遍为24位的1670万种， 投影亮度普遍在2000~12000 ANSI流明，可以在大型场所中使用。缺”价格高，体积大，光阀不易维修
楚雄师范学院化学与生命科学学院 葡萄酒专业《园林工程制图》（理论）课程教学大纲 一、课程基本信息 课程代码：032206004 课程中文名称：园林工程制图 课程英文名称：Landscape drawing 课程性质：限选、考查 使用专业：葡萄酒专业 开课学期：第六学期 总学时：36+18 总学分：3 预修课程：生物化学、基础分子生物学、基因工程原理、发酵工程 课程简介：《园林制图》是一门实践性很强的专业基础课。学生学习这门课主要是通过听课及反复的作业练习，逐步掌握园林制图和识图的基本知识和技能。教学目标是使学生在掌握基本理论知识的基础上，以能力训练为重点，培养学生的绘图及识图能力，为其他专业课的学习打下基础。 教材建议：《园林制图》，全国高职高专园林类专业“十二五”规划教材，黄河水利出版社。 参考书： 1、《园林制图》，中国科学技术出版社 2、《园林制图》，王浩正主编，东南大学出版社 3、《风景园林设计》，王晓俊，江苏科技出版社 4、《建筑制图与识图》，高等教育出版社 二、课程性质、目的及总体教学要求 课程的基本特性 本课程是葡萄酒专业一门重要的专业技术基础课程。 课程的教学目的 1、正确认识课程的性质、任务及其研究对象，全面了解课程的体系、结构，对园林制图技术有一个总体的把握； 2、牢固掌握园林制图的基本概念，掌握三面正投影规律、学会绘制一些基础图形，掌握园林制图的基本方法；
课程的总体教学要求： 学会理论联系实际，会利用园林绘图方法绘制园林图纸，能够初步识读工程图。 三、章节教学内容与要求 第一章园林制图基础知识 1. 教学内容 绘图工具及其使用；基本制图标准；绘图步骤和方法。 2．教学基本要求 掌握常用绘图工具的使用方法和基本制图标准。 3．重点与难点 重点：掌握常用绘图工具的使用方法、基本制图标准。 难点：基本制图标准的掌握。 第二章投影原理 1. 教学内容 投影基本知识、三面投影及其对应关系。 2．教学基本要求 要求理解投影的概念，掌握投影的分类和特点；理解三面投影体系的建立 3．重点与难点 重点：清楚投影概念、分类，熟练掌握正投影的基本几何特性。 难点：掌握三面投影图的内在对应关系。 第三章点、线、面的投影 1. 教学内容 点、直线、平面正投形的基本规律。 2．教学基本要求 掌握点、直线、平面的三面正投影特性，培养学生的空间思维和想象能力。 3．重点与难点 重点：准确的判断点、直线、平面的相对位置。 难点：培养学生应用各种位置直线、平面的投影特性来正确进行绘图和识图的能力。 第四章曲线和工程曲面 1. 教学内容 曲线的形成、分类、投影特性；各种曲面投影的画法 2．教学基本要求 掌握曲线及工程曲面的形成及其投影的画法。 3．重点与难点 重点：曲线、曲面的形成和分类 难点：柱面、锥面、柱状面、锥状面、单叶回转双曲面、双曲抛物面、正螺旋面的投影作图方法。
建筑制图与识图学习 This model paper was revised by the Standardization Office on December 10, 2020
《建筑制图与识图》导学 一．学习内容及安排： 1、本课程教材的体系结构： 教材名称：借用焦永和主编的《工程制图基础》 本学期主要学习该教材的第一章、第二章、第四章、第五章、第六章、第七章、第八章 2、各种媒体在教学中的应用 本借用教材是多种媒体一体化教材，由文字教材、录像教材与教学辅助光盘三部分组成。其中，文字教材是基础，阐述基本理论、基本概念。学习者可根据所学章章前的学习指导，了解学习目的，通过章后的小结总结和融会贯通学过的内容。复习思考题是检验学习效果的必要练习，学习者应认真完成，对学习效果自行评价。 录像教材是针对本课程中的重点与难点及文字教材难以表现的实体和场景录制的。学习者注意两种教材的配合使用，以取得最佳学习效果。 辅助教学光盘提供了典型例题分析和习题答案。 3．文字教材中符号说明 摄象机：表示该小节有录象。 灯泡：为重点提示。 ★：知识要点小结。
问号：为复习思考题。 4. 教学安排 本课程课内学时共54学时。学习者可自行安排学习时间，合理地利用各种媒体。学习者应按期完成四次大作业，并记入形成性考核成绩。 推荐的学习方法是： 先阅读教材，看录像，目的学懂知识；通过做习题，巩固所学内容，有不明白的知识点看教学辅助光盘，请教辅导教师，完成作业。 二．本课程的任务 1. 了解现行房屋建筑制图标准和有关的专业制图标准。 2. 研究投影的基础理论及基本原理，主要是正投影法的基本原理及应用。 3. 掌握绘制和阅读工程图样的基本知识、基本方法和技能。 4. 培养空间想象、空间构思及其分析表达能力。 5. 培养严肃认真的工作态度和耐心细致的工作作风。 第一章制图的基本知识 一．学习要求 1. 掌握制图一般规定：图幅、比例、字体、图线； 2. 掌握单个尺寸的四要素及尺寸的标注标准；
目前市场中主流的投影仪主要采用了两种技术，一种是源自日系爱普生的LCD液晶投影技术，另外一种就是美国TI的DLP技术。由于这两种技术都有各自的优缺点，因此现在各自占据了相应的市场份额。不过因为采用的核心技术不同，所以挑选时的标准也不尽相同，今天就为大家着重介绍一下液晶投影仪的选购技巧及注意事项。 1、液晶片的尺寸及数量 目前液晶投影仪主要分为单片式投影仪和三片式投影仪。液晶板的大小决定着投影仪的大小。液晶片越小，则投影仪的光学系统就能做得越小，从而使投影仪体积越小。一般单片式的光路简单，可采用较大的液晶片，三片式投影仪采用小尺寸液晶（1.32英寸），便携式三片式投影仪常采用0.9或0.7英寸的液晶片。像素是组成图像的基本单位，像素数越多，则图像越细腻。像素数=每片液晶物理分辨×液晶片个数。例如：SVGA机型，像素数=（800×600）×3，即150万像素点。 2、输出分辨率 输出分辨率是指投影仪投出的图像的分辨率，或叫物理分辨率、实际分辨率，即LCD液晶板的分辨率。在LCD液晶板上通过网格来划分液晶体，一个液晶体为一个像素点。那么，输出分辨率为800×600时，就是说在液晶片的横向上划分了800个像素点，竖向上划分了600个像素点。物理分辨率越高，则可接收分辨率的范围越大，则投影仪的适应范围越广。通常用物理分辨率来评价液晶投影仪的主体价值。 3、最大输入分辨率 最大输入分辨率是指投影仪可接收比物理分辨率大的分辨率，并通过压缩算法将信号投出。1）早期的投影仪都采取抽线算法，即：线性压缩技术。但此算法有掉线问题。2）各家厂商的产品都已推出新算法用于压缩信号。 4、水平扫描线 水平扫描线也叫视频扫描线、电视线。主要用于评价视频信号的质量。缺省值是指NTSC 制式下的情况。一般，VCD状态为260线，LD为450线，DVD为500线。一般而言，投影仪最高支持700线。 5、亮度 实际上我们所说的投影仪“亮度”并非真正意义上的亮度，而是投影仪的光输出的总光通量。这是因为亮度这一指标会受到屏幕反射（可能会有成倍的差距）、投影画面的大小（画面越小则越亮）的影响，不能真实地反映投影仪的亮度水平，而投影仪的总光通量是不受外界因素影响的，是基本恒定的，更能真实、科学地反映投影仪的亮度水平。 投影仪“亮度”的单位一般采用ANSI流明。ANSI流明是美国国家标准化协会制定的测量投影仪光通量的方法，它测量屏幕上“田”字形九个交叉点上的各点照度，乘以面积，再求九点
园林制图课程标准 1．课程定位和课程设计 1. 1课程性质与作用 课程的性质《园林制图》是园林技术专业的专业基础课程，本课程是一门以园林设计为宗旨，系统的研究园林制图的基本知识，投影图的绘制及园林设计图的绘制和识读等方面的综合性学科。 课程的作用本课程主要讲授园林制图与识图方面的专业知识。本课程的功能是培养学生熟练掌握园林制图和识图的方法，让学生掌握国家的制图规范及常用工具、仪器的使用方法；掌握投影的基本原理；并利用投影的原理绘制各种常用的视图；掌握园林设计图的绘制和识读，为后续课程的学习打下基础，为培养学生的空间想象能力打下必要的基础。通过实训使学生掌握园林制图和识图技能，能够从事园林设计工作。 后续课程植物造景、园林CAD、园林设计、园林工程等。 1.2课程设计思路 1.2.1围绕绘图能力目标，注重对学生绘图能力方面的培养，在选取教学内容时，做到理论更加基础、内容更加实用、技能更加接近职业需要，突出本课程的应用性。 1.2.2为培养学生的职业能力，在讲授投影、剖断面图、轴测图单元时，提供了大量例题供学生练习，这些例题均来源于实际的园林工程，这样可使学生将所学知识与实际工程紧密结合，学生毕业后可较快适用工作环境。 1.2.3本课程的教学目标是让学生能够识图与制图,特别是培养学生的空间想象能力。因该课程内容种类较多，要求不一，且学生的空间的想象能力稍差，短时间内学生很难掌握，所以实训内容的选取，由简单逐步过渡到复杂，逐步培养学生的空间想象和创新能力。 1.2.4为使学生在学习过程中提高实践技能，选用具有配套习题集的高职高专规划教材。本课程除了理论教学、多媒体演示，还有课内实践、综合实践等多种方式，来加强实践技能。 1.2.5考核评价：注重过程性考核，包括平时、课内实践、综合实践、期末考试。 2．课程目标 本课程的总体目标是：通过对本课程的学习，让学生掌握国家的制图规范及常用工具、仪器的使用方法；掌握投影的基本原理；并利用投影的原理绘制各种常用的视图；掌握园林设计图的绘制和识读，培养学生利用相关原理、概念、规范、标准等知识，结合有关园林制图与识图的知识进行分析和解决该过程中常见的问题的能力，以进一步培养学生树立独立思考、吃苦耐劳、勤奋工作的意识以及诚实、守信的优秀品质，为今后从事园林行业的工作奠定良好的基础。同时使学生具备较强的工作方法能力和社会能力。
第一章投影基本知识 一、教学目的； 掌握点、直线、平面的三面投影及作图方法 二、教学方法： 黑板教学与多媒体教学相结合 三、教学手段： 课堂教学和课后辅导相结合 四、学时分配： 讲课学时为2学时 五、重点、难点： 难点：1.点的三面投影及直角作标的关系 2.平面上点和直线的作图方法 六、辅导安排： 课后安排辅导 七、教学内容 1.1 投影的基本知识 一、投影法： 概念：是从自然现象中抽象出来的，用来使空间形体产生平面图形，并通过投影图分析空间形体，在预设平面上表示空间图形的方法。

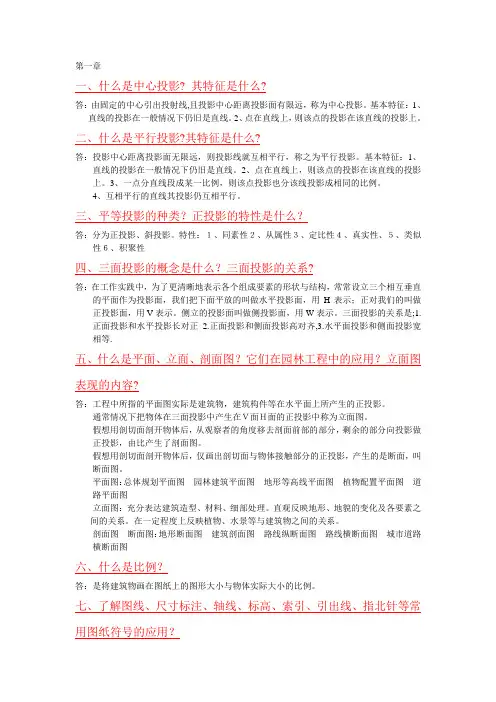

1、中心投影法： 其模型由投影面P和投影中心S组成，SA为投影线，投影线SA与平面P 交点a，即为空间点A的中心投影，中心投影不能反映空间物体的真实形状，比实形大。 中心投影法：投影线都从投影中心出发的投影法。 2、平行投影法：投影线都互相平行的投影法，所得投影为平行投影，平行投影法分为正投影法和斜投影法。 正投影法（直角投影法）：投影方向垂直与投影面所得投影为正投影 斜投影法：投影方向倾斜于投影面，所得的投影为斜投影 机械图样中一般都采用正投影，反映空间形体的真实形状。（如图1-1） 图1-1 1.2正投影的基本性质 1、具有不变性 （1）空间点又有唯一投影，点的一个投影不能确定点的空间位置 （2）直线的投影一般情况下，仍为直线，点在直线上，点的投影必在直线上的投影上 （3）与投影面平行的直线的投影反映直线的实长

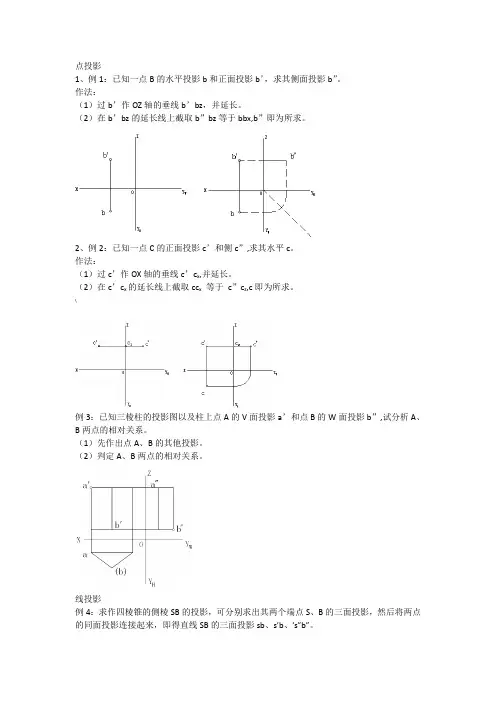

与投影面平行的平面的投影反映平面的实形 （4）空间平行的两线段，其投影仍然平行 2、等比性 （1）直线上点分割线段之比等于其投影长度之比 （2）两平行线段之比等于其投影长度之比 3、积聚性 （1）直线垂直与投影面，其投影积聚为一点 （2）平面垂直与投影面，其投影积聚为一直线 4、相似性 （1）直线倾斜于投影面，直线长度缩短，仍为直线 （2）平面倾斜于投影面，投影是类似形，面积缩小 总结：直线垂直投影面，投影积聚点，直线平行投影面把实形现，直线倾斜于投影面长度缩短，形不变。 1.3点的投影 点是最基本的几何元素，由正投影的特性可知，由于点的一个投影不能确定点的空间位置，因此我们常把几何形体放在两个或更多个互相垂直的投影面之间，向它们做投影形成多面投影 一、点在三投影面体系中的投影 1、三投影面体系的建立 水平投影面——H，正投影面——V,侧立投影面——W 2、点在三投影面体系中的投影如图1-2
《园林景观模型设计与制作》教案分析 《园林景观模型设计与制作》教案分析 第一部分课程简介一、课程的性质和教学目标以基础理论为指导，以实践为主相的主干课程，专业必修课。本课程在园林建筑设计初步、园林制图与识图等相关基础课的基础上通过建筑模型将设计想法直观的表现出来，使学生在建筑模型制作的过程中，进一步掌握建筑及园林景观的空间感和尺度感，对园林景观建筑设计有一个全面直观的掌握。通过学习和模型制作，使学生能够将设计直观的表现出来，提高学生对园林景观的认识和设计水平。二、职业知识内容模型的用途，模型制作的要求，材料选择，色彩搭配，形体组合知识，园林建筑单体模型，景观造型模型，规划模型和环境绿化模型的制作。三、职业行动能力掌握建筑及园林景观的空间感和尺度感，从材料选择，色彩搭配，形体组合等方面，使学生全面掌握建筑模型制作的技法，具有建筑单体模型，景观造型模型，规划模型和环境绿化模型制作的能力。四、先修课程及后续课程先修课程：造型基础素描色彩、园林制图与识图、园林建筑设计初步。 第二部分课程教学总体安排一、学时及学时分配课程总学时：36学时，讲授：18学时，实践：18学时二、推荐教材及要求（一）教材《建筑模型制作》，郭红蕾、阳虹、师嘉、杨君编著，中国建筑工业出版社；（二）参考书《建筑模型设计与制作》，郎世奇编，中国建筑工业出版社；《展示设计》，蒋尚文、莫钧，中南大学出版社；《建筑模型制作》，沃尔夫冈?科诺、马丁?黑辛格尔，大连理工大学出版社 三、开设本课程需要的教学环境、设备条件及学生基础条件的说明多媒体设施的教室和较宽敞的有制作工具桌的教室。基本工具：界刀，切圆器，45度切割刀，U胶，切割板，剪刀，尺子，乳胶，双面胶。接着介绍一下基本材料：各色卡纸，KT板，航模木板，塑料棒，透明胶片，磨砂胶片，人，草屑，色纸，树，粘土，丙烯颜料。 四、考核本教学大纲所规定的教学内容和教学要求，是考核的唯一依据；在理论教学，实践教学的基础上，学生须完成平时作业；重点考核三维设计和图像处理技术常用的基本操作、技术和方法。（一）
正投影的基本原理 威海职业学院教案 单元三正投影的基本原理 第一讲投影的基本知识 计划教学课题投影的基本知识 2 课时 1. 投影法的基本知识 2. 投影法的概念 3. 投影法的种类及应用 4. 机械工程上常用的图样简介 教学目标 5. 正投影的基本性质 6. 点的投影 7. 点在两面投影体系中的投影 8. 点在三面投影体系中的投影 教学重点掌握点的三面投影 教学难点掌握点的投影规律 教学方法多媒体教学和在黑板上画图讲解相结合。 教学手段通过课件多媒体教学和在黑板上画图讲解相结合。本讲主题 1. 投影法的基本知识 2. 投影法的概念 3. 投影法的种类及应用 4. 机械工程上常用的图样简介 5. 正投影的基本性质
6. 点的投影 7. 点在两面投影体系中的投影 8. 点在三面投影体系中的投影 9. 点的三面投影与直角坐标 10. 特殊位置点的投影 11. 两点的相对位置 所用环节方式教学内容时间 幻灯片演示投影过程，动态分析投影。 5分钟 教一、模型演示 学 1. 投影法的基本知识 20分过 2. 投影法的概念钟程 二、分析讲解 3. 投影法的种类及应用 4. 机械工程上常用的图样简介 威海职业学院教案 5分钟 三、练习 幻灯片演示投影过程，动态分析投影。 10分 四、模型演示钟 5. 正投影的基本性质 60分 6. 点的投影钟 7. 点在两面投影体系中的投影 8. 点在三面投影体系中的投影五、分析讲解 9. 点的三面投影与直角坐标10. 特殊位置点的投影
11. 两点的相对位置 布置 课后练习 P9 1～2 作业 2.1投影的基本知识 2.1.1投影法概念:是投射线通过物体向预定投影面进行投影而得到图形的方法。 2.1.2投影法的分类: ,、中心投影法:投射线从投影中心出发的投影方法称为中心投影法，所得的投影称为中心投影。 ,、平行投影法:用相互平行的投射线对物体进行投影的方法称为平行投影法，所得的 投影称为平行投影。 斜投影法:投射线倾斜于投影面的投影方法称为斜投影法， 所得的投影称为斜投影。 平行投影法又可分为 正投影法:投射线垂直于投影面的投影方法称为正投影法， 所得的投影称为正投影。以后无特殊说明，投影均指正 投影。 2.1.3机械工程上常用的图样简介 1、轴测投影图 2、多面正投影图 2.1.4正投影的基本性质 1、真实性 2、积聚性 3、类似性
《园林计算机辅助设计》教学大纲 一、课程基本概况 本大纲依据园林专业、景观设计专业、环境艺术等相关专业的人才培养方案中的人才培养目标与培养规格的要求而制订，用于指导园林计算机辅助设计课程的理论与实践教学。 本大纲适用于中高职院校园林专业、环境艺术设计、城镇规划等相关专业学生。 《园林计算机辅助设计》课程是园林专业设计方向的必修课程，培训学生的计算机设计软件应用能力，训练学生熟练运用软件完成景观设计相关图纸的表达。本课程开设以《园林制图与识图》课程、《CAD 计算机制图》和《园林规划设计》等课程为基础，建议在其后开设。 本课程以园林各个类型设计空间为项目载体，讲解其效果图的制作及处理方法，主要学习Photohop 和SketchUp两个软件，辅助以VRay渲染和Lumion软件，解决计算机设计表达前期建模的能力和后期平面处理的能力，能够运用计算机软件在CAD、Photoshop和SketchUp中进行切换，进行园林规划方案的设计与表达。理解方案设计的尺寸大小、空间关系，符合规划的规范要求，制图具有一定的审美，表达具有感染力。 本课程重点培养学生的设计软件操作技能，培养学生的设计能力，注重技术能力的训练，以培养产业转型升级和企业技术创新需要的发展型、复合型和创新型的高素质劳动者和技术技能人才。 二、课程教学目标 （一）知识目标 1.能够完成小型景观的布局平面图及软件设计表达。 2.能够综合运用设计软件完成规划设计方案图纸及表达，完成逻辑清楚的汇报文本制作及动画汇报演示。 3.了解Photoshop的工作基础，工作界面，位图和矢量图的区别。 4.掌握Photoshop色彩原理，色彩的选取与填充命令。 5.掌握Photoshop区域选择的三种方式：选取框、套索、钢笔命令。图形变化命令。 6.掌握Photoshop图层的命令，图像定义命令。 7.掌握Photoshop的绘图命令，橡皮擦工具，减淡加深工具。 8.掌握Photoshop的滤镜工具，图像调节修改工具。 9.掌握Photoshop的蒙版工具。 10.掌握CAD出图到Photoshop和导出到SketchUp。
第二章投影的基本知识 第六节平面的正投影 学习目标要求 知识目标：掌握平面的正投影规律。 学会利用正投影规律识读平面在形体中的位置。 能力目标：培养学生作图、识图能力，提高空间想象力。 培养学生分析问题、解决问题的能力。 情感目标：激发学生的学习热情,培养学生正确的认知能力及实事求是的科学态度。 学习重点与难点 本节重点：掌握平面的投影规律。 本节难点：利用正投影规律识读平面在形体中的位置。 教学方式：多媒体教学为主。 教学方法： 直观展示法——多媒体教学——加深对知识的理解。 互动探究法——通过双边教学——增强学生自主学习意识。实例教学法——通过案例分析——激发学生学习兴趣，增强教学效果。
教学过程： 复习旧知： 1、什么是三投影面体系？ 2、投影面展开方法. 3、平面的正投影基本性质. 新课讲授： 第6节平面的正投影规律一般位置平面 平面相对于三个投影面的位置可分为三类：投影面垂直面 投影面平行面 一、一般位置平面 1．定义：和三个投影面都倾斜的平面，称为一般位置平面，简称一般平面。 2．投影规律：三个投影均为类似形，既不反映实形，也不积聚。3、读图方法：一个平面的三面投影如果都是平面图形，它必然是个 一般位置平面。 4、记忆口诀：三个投影三个面，定是一般位置面。
在形体投影图中的位置在形体立体图中的位置 二、投影面垂直面 1.定义: 垂直于一个投影面，倾斜另两个投影面的平面，称为投影 面垂直面，简称垂直面。 2.分类：铅垂面、正垂面和侧垂面。 铅垂面——垂直于H面，倾斜于V、W面，亦称H面垂直面。 正垂面——垂直于V面，倾斜于H、W面，亦称V面垂直面。 侧垂面——垂直于W面，倾斜于H、V面，亦称W面垂直面。 3.投影及其规律：平面在它所垂直的投影面上的投影，积聚成一条倾斜投影轴的直线，其余两投影均为小于原平面实形的类似形。 4．读图方法：平面的一个投影积聚为与投影轴倾斜的直线时，该平面垂直于积聚投影所在的投影面。 5、记忆口诀：两面一斜线，定是垂直面； 线在那个面，就垂直那个面。 ? 投影图立体图 三、形体的表面分析举例
《园林制图与识图》教学大纲（课时数：64课时） （园林专业中级工二年制） 编制人：苏建斌 科室：建设工程系 厦门市高级技工学校
园林制图与识图教学大纲（64学时） 一、说明 1．课程的性质和内容制图工具及其使用方法 本课程是“园林”专业第一学年的一门主要专业课。主要内容有：制图基本知识，包括制图工具及其使用方法、制图标准及规格、常用几何图形的画法；投影作图包括体的投影、轴测投影、剖面图和断面图；透视投影；园林设计图；园林工程图等内容。 2．课程的任务和基本要求 通过本课程的学习，使学生能够很好地手工绘制基本平面图形、正投影图、轴测图、透视图、园林设计图、园林工程图，为学生学习园林规划设计、园林工程施工与管理等专业知识和专业技能打下必要的基础。 3．教学中应注意的问题 （1）在教学过程中要注意理论联系实际。引导学生在实际生活中发现问题，并激发学生思考，用已有的知识解决新问题。从而提高学生分析和解决实际问题的能力。 （2）要按照教学大纲要求完成教学内容，切实加强基础知识的教学和基本技能的训练。为此，一是要在教学中注意突出重点，抓住关键，讲清难点，采用启发式教学法，引导学生在课堂教学过程中开展积极的思维活动，提高教学效果；二是教师应有计划地布置各种类型的思考题和练习题。并严格要求学生及时、认真地独立完成作业。 （3）教师在教学过程中，要充分利用多媒体进行教学,培养学生兴趣。 二、学时分配表
三、教学要求、内容及建议 第1章园林制图的基本知识和技能 教学要求: (1)掌握图纸幅面及格式规定,掌握图线类型及用途,掌握尺寸标注方法. (2)掌握常用制图工具的使用方法及常用几何图形的绘制方法. (3)了解字体规定及书写规则.理解索引、详图等符号、比例的规定。 教学内容: (1) 图幅、图标、图线的绘制 (2) 常用绘图工具 (3)各种几何图形的具体画法 教学建议: 主要是介绍图纸的基本规范,及常用制图工具,还有图纸中各种标注的表示方法,让学生对制图形成规范概念. 第2章投影的基本知识 教学要求: (1)掌握投影的基本概念，了解投影的种类。 (2)掌握正投影的特征。 (3)理解三面投影体系的建立，掌握三面投影规律。 教学内容: (1)投影的基本概念和分类 (2)点、线、面、三面投影 教学建议: 在第一章的学习之后,根据作图规范, 在详细解说三面投影体系的形成之后，同时逐渐形成的空间感，，掌握好投影原理和投影方法。并根据实例做题的方式，让学生在原理掌握的同时，更好地去运用。 第3章点、直线和平面的投影 教学要求： （1）掌握点的投影特性，了解坐标与投影的关系，理解重影的概念。 （2）掌握直线的种类及其投影特性，掌握线段实长与倾角的求作方法，了解两直线的空间位置关系。 （3）掌握平面的种类及其投影特性，了解点、直线在平面上的判定方法。 教学内容： （1）点的三面投影、规律 （2）两点的相对位置 （3）直线的投影 （4）两直线的相对位置
7、1投影的基本知识 7、1、1投影的概念 1、投影的概念 当物体在光线的照射下,地面或者墙面上会形成物体的影子,随着光线照射的角度以及光源与物体距离的变化,其影子的位置与形状也会发生变化。人们从光线、形体与影子之间的关系中,经过科学的归纳总结,形成了形体投影的原理以及投影作图的方法。 光线照射物体产生的影子可以反映出物体的外形轮廓。如图7、1(a)所示,光线照射物体将物体的各个顶点与棱线在平面上产生影像,物体顶点与棱线的影像连线组成了一个能够反映物体外形形状的图形,这个图形为物体的影子。 如图7、1(b)所示,在投影理论中,人们将物体称为形体,表示光线的线为投射线,光线的照射方向为投射线的透射方向,落影的平面称为投影面,产生的影子称为投影。用投影表示形体的形状与大小的方法为投影法,用投影法画出的形体图形称为投影图。 形体产生投影必须具备三个条件:形体、投影面与投射线,三者缺一不可,称为投影的三要素。 (a)影子 (b)投影 图7、1 影子与投影 2、投影法的分类 投影法分为平行投影法与中心投影法两大类,这两种方法主要区别就是形体与投射中心距离的不同。 a.中心投影法 当投射中心与投影面的距离有限远时,所有的投射线均从投射中心一点S发出,所形成的投影称为中心投影,这种投影的方法为中心投影法,如图7、2所示。
图7、2 中心投影法 中心投影的大小由投影面、空间形体以及投射中心之间的相对位置来确定,当投影面与投射中心的距离确定后,形体投影的大小随着形体与投影面的距离而发生变化。中心投影法作出的投影图,不能够准确反映形体尺寸的大小,度量性较差。 b.平行投影法 当投射中心距离形体无穷远时,投射线可以瞧作就是一组平行线,这种投影的方法称为平行投影法,所得的形体投影称为平行投影。根据投射线与投影面的相对位置不同,又可以分为斜投影法与正投影法,如图7、3(a)(b)所示 图7、3 平行投影法 投射线倾斜于投影面时所作出的平行投影称为斜投影,如图7、3(a)所示。投射线垂直于投影面时所作出的平行投影称为正投影,如图7、3(b)所示。平行投影有投影面与投射方向确定,当投射方向一定时,空间形体与投影面的距离对平行投影的大小无影响。 在正投影中,形体平面与投影面相互平行,其投影能够反映平面的真实形状与大小,且与平面与投影面的距离无关,因此工程图样通常采用正投影方法表达。 3、工程上常用的投影图 在工程中,由于表达的目的与被表达的对象特性不同,采用的投影图也不一样,常用的投影分为以下四种。 a、透视投影图 透视投影图又称为透视图,它就是采用中心投影法绘制的单面投影图,如图7、4所示的房屋的透视图,透视图的优点就是比较符合视觉规律、图形形象生动、立体感强,但就是缺点就是作图复杂,度量性也较差,在工程设计常作为辅助读图的图样,用与作为建筑或者就是工业产品的展示图。 图7、4 透视投影图 b、轴测投影图
园林景观模型设计与制作教学大纲 课程编号： 课程类别： 专业拓展学习领域 课程名称： 园林模型制作编者： xx 审定者： xxxxxx定稿时间： 2010年8月25日 第一部分课程简介 一、课程的性质和教学目标 以基础理论为指导，以实践为主相的主干课程，专业必修课。 本课程在园林建筑设计初步、园林制图与识图等相关基础课的基础上通过建筑模型将设计想法直观的表现出来，使学生在建筑模型制作的过程中，进一步掌握建筑及园林景观的空间感和尺度感，对园林景观建筑设计有一个全面直观的掌握。通过学习和模型制作，使学生能够将设计直观的表现出来，提高学生对园林景观的认识和设计水平。 二、职业知识内容 模型的用途，模型制作的要求，材料选择，色彩搭配，形体组合知识，园林建筑单体模型，景观造型模型，规划模型和环境绿化模型的制作。 三、职业行动能力
掌握建筑及园林景观的空间感和尺度感，从材料选择，色彩搭配，形体组合等方面，使学生全面掌握建筑模型制作的技法，具有建筑单体模型，景观造型模型，规划模型和环境绿化模型制作的能力。 四、先修课程及后续课程 先修课程： 造型基础素描色彩、园林制图与识图、园林建筑设计初步。第二部分课程教学总体安排 一、学时及学时分配 课程总学时：36学时，讲授：18学时，实践：18学时 二、推荐教材及要求 （一）教材 《建筑模型制作》，郭红蕾、阳虹、师嘉、杨君编著，中国建筑工业出版社； （二）参考书 《建筑模型设计与制作》，郎世奇编，中国建筑工业出版社； 《展示设计》，蒋尚文、莫钧，中南大学出版社； 《建筑模型制作》，沃尔夫冈〃科诺、马丁〃黑辛格尔，大连理工大学出版社 三、开设本课程需要的教学环境、设备条件及学生基础条件的说明多媒体设施的教室和较宽敞的有制作工具桌的教室。 基本工具： 界刀，切圆器，45度切割刀，U胶，切割板，剪刀，尺子，乳胶，双面胶。接着介绍一下基本材料：
建筑制图与识图第3次作业 一、单项选择题（本大题共40分，共20小题，每小题2分） 1. 施工图中的标高数字以（ C ）为单位。 A. 毫米 B. 厘米 C. 米 2. 平行于H面且倾斜于另两个投影面的直线叫做（A）。 A. 水平线 B. 正平线 C. 侧平线 3. 特殊位置直线不包括（C）于投影面的直线。 A. 平行 B. 垂直 C. 倾斜 4. 点的Z坐标反映其到（A）面的距离。 A. H B. V C. W 5. 直线的正投影不可能为（C）。 A. 点 B. 直线 C. 平面 6. 图纸的大小规格称为（A ）。 A. 图幅 B. 图标 C. 图框 7. 平面的正投影不可能为（ A ）o A. 点 B. 直线 C. 平面 8. 平面截割圆锥，若截平面平行于圆锥的两条素线，截交线为（ C ）o A. 椭圆 B. 抛物线 C. 双曲线 C. 投影是否平行 10. 标注尺寸时，（A ）应与被标注长度垂直。 A. 尺寸界线 B. 尺寸线 C. 尺寸起止符号 11. 数字与汉字同行书写时，其大小应比汉字（ B ）o A. 大一号 B. 小一号 C. 一样大 C. 一定不 13. 下列何者不是投影形成的必须要素？（B） A. 投影中心
C. 投影面 14. 点的H面投影到X轴的距离与W面的投影到Z轴的距离（B ）o

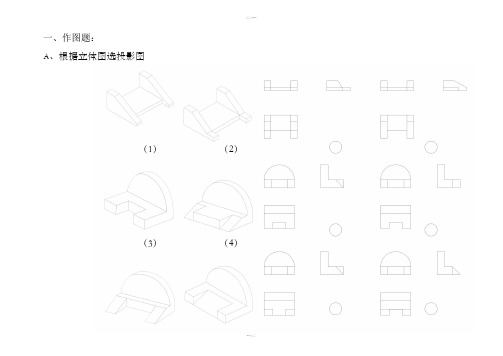

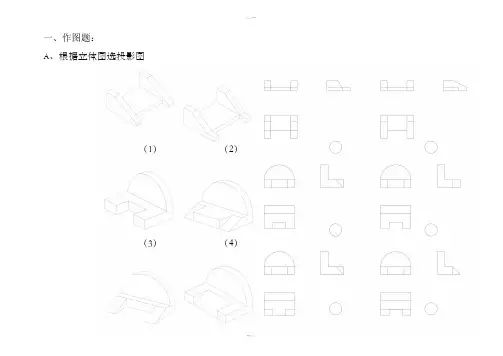

B. 相等 C. 无关 15. 平面截割圆锥，若截平面通过锥顶，截交线为（A ）。 C. 椭圆 16. 图纸中（C ）不能用作断开界线。 A. 波浪线 B. 折断线 C. 虚线 17. 图样轮廓线以外的尺寸线，距图样最外轮廓线之间的距离，不宜小于（B） A. 6mm B. 10mm C. 15mm 18. 已知两直线（B），则此两直线必定不属于同一平面。 A. 相交 B. 相叉 C. 平行 19. 已知直线的某面投影与一平面的同面迹线重合，则该直线（B）属于该平面＜ A. 必定 B. 不一定 C. 一定不 20. 在三面正投影体系中，投影面平行线在（B ）个投影面上的投影平行于投影轴 A. 1 B. 2 C. 3 二、判断题（本大题共20分，共10小题，每小题2分） 1. 相互平行的图线间距不宜小于其中的粗线宽度。（V） 2. 直线的V面投影垂直于属于平面的正平线的V面投影，则直线与平面垂直。 (V ) 3. 相互平行的图线间距不宜小于中粗线宽度。（X ） 4. 只要直线平行于属于平面的任一直线，该直线便与该平面平行。（X ） 5. 若二直线的同面投影相交，则它们在空间也必然相交。（X ） 6. 曲面立体均可由基本几何元素旋转获得。（X ） 7. 点属于直线，则点的投影必 然属于直线的同面投影。（V） 8. 空间二直线相交，则其同面投影也必然相交或者重合。（V） 9. 任意的一点和一条直线就可以表达一个平面。（X ） 10. 直线的投影在任何情况下都是直线。（X ） 三、填空题（本大题共10分，共2小题，每小题5分） 1. 建筑制图采用的图线按宽度不同分为粗、中、细三种。 2. 棱柱体的上、下底面相互平行.且全等。 五、作图题（本大题共20分，共2小题，每小题10分）
