5
职业健康风险控制计划表
注：控制方法：W：见证；H：停工待检；S：连续监护；A：提醒；R：记录确认。
控制时机：P：作业开始前；D：每天至少一次；Z：每周一次（4Z：每月一次，12Z：每季度一次）；T：活动连续过程或中断后重新
专业设备检修规程 380V电动机跳闸 1 电机检修前的试验 1.1维修人员首先应检查电机是否已经确定断电后方可进行施工。 1.2拆开接线端盖对电缆进行拆线，并作好标记。 1.3对电机检修前的试验：方法如下 一种是绕组对地绝缘，测量绕组对地绝缘时，要把电机的接线全都拆掉。先检查摇表的好坏，做开路、短路试验。摇表没问题后，用摇表一个表笔接电机外壳，转动摇把，达到120转/分，此时另一个表笔接绕组的一端，当读数稳定时，就是这个绕组的对地绝缘阻值。三个绕组要分别测量三次，有的电机是已经把星型连接接好了的，只引出三根出线，那就只需摇测一次就行。 还有就是绕组相间绝缘。相间绝缘就是绕组之间的绝缘，把表笔先接在一个绕组上，然后转表、测量另一个绕组与它的阻值。380V电机一般要大于0.5兆。 另外绕组层间（匝间）绝缘也是一种，但要使用万用表测量。就是通过比较三个绕组的直流电阻值来判断绕组是否存在层间（匝间）短路的故障。当测量后有一组数值明显偏小时，就怀疑这组层间有问题了。 采用500V兆欧表（俗称的摇表），先测绕组对机壳的绝缘电阻值，数值越大越好；测量绕组之间的绝缘电阻值（需要把3个绕组的接线拆开，然后两两分别测量），也是数值越大越好。测量的绝缘电阻值为0或者小于0.4MΩ就说明绝缘损坏或不合格，需要处理。 测量三相电机绕组电阻时不需要放电，直接用万用表的电阻档测量，电机功率较大的用1 欧档，功率较小的用10欧，分别测量三相绕组的阻值，正常为三相阻值相同。测量电机的绝缘电阻则使用摇表（兆欧表），分别测量相间绝缘电阻及对地绝缘电阻，其阻值大于1兆欧/千伏为合格。 万用表一般测量线圈电阻，阻值较低。单相电机高的也只有100多Ω。用高阻挡（20M）也可以测绝缘电阻，但是因为万用表电压不高，测量结果会有误差，可能万用表测出来绝缘良好，摇表测出来却漏电，因为摇表的电压有500V和1000V，能够击穿较弱的绝缘。 380V电机接线柱一般6根线，板上标注有U1 V1 W1 W2 U2 V2，测线圈电阻是否平衡用万用表低阻档（200Ω）分别测量U1U2 V1V2 W1W2，绝缘用摇表测三相互相之间的电阻和三相对地电阻，大于0.5MΩ即可。 2若电机正常则考虑配电室内二次回路是否正常 2.1变频电机因检查： 2.1.1直观的检查看变频器是否有电，可分为3中情况：
电机检查接线 电动机的接线是电机安装中一项十分重要的工作，接线前应先了解设计图纸的接线电路图，接线时可按电动机接线盒内的接线图接线。接线的方法各有不同。直流电动机的接线一般在接线盒的盖子上示意有电路图，可以根据励磁形式和负载转向要求来选择其接线图。除被拖动的负载对转向有严格要求外，交流电动机的接线即使各相接反时，只会使电动机反转，而不会损坏电动机。但是，直流电动机的励磁绕组和电枢绕组如果相互间接反，就可能使电机电枢带电时，励磁绕组不带电而失磁，使电机空载时可能飞车，重载时烧坏转子。因此，直流电动机的电枢绕组和励磁绕组的外部接线绝对不可相互间接错。电动机的外接线。电动机接外部电线之前，应先检查端盖内的各个绕组引出端是否有松动现象，当内部引出线的压接螺丝上紧之后，才能按要求的接线方法连结短路片，并压接外部线。电动机在接线之前，还应检查电动机的绝缘，最好在接线之前完成对电动机的单体调试检查，当电动机符合现行规范要求时，再接外部线。一般低压电动机的绝缘电阻要求大于0.5MΩ，摇表使用500V。电动机安装和接线完毕之后，电动机试运转前，应主要进行下列检查： （1）土建清扫整理完毕； （2）电动机单体安装、检查结束； （3）电动机控制回路等二次电路的调试完毕，工作正常； （4）搬动电动机转子时，转动灵活，无碰卡现象；
（5）电动机主回路系统的全部接线固定牢固，无任何松动； （6）其他附属系统齐全合格。在上述六条中，安装电工应特别重视第五条，这里所述的主回路系统是指自配电柜的电源输入至电动机接线柱的全部主电路接线，都要连结牢固。即每个刀开关、空气开关、接触器、熔断器和热继电器，配电柜端子排的各个上、下接点及电动机接线均要压接牢靠，才能保证电动机可靠安全运行，否则，就有烧坏电动机的危险。 电动机在试运转时，要监视电动机的电流是否超过规定值，并作记录。另外，还应检查下列项目： （1）电动机的旋转方向是否符合要求。交流电动机反向时，任意交换两根电动机接线即可；直流电动机反向时，可以交换两根电枢电压接线，也可改变两根励磁电压接线。 （2）电动机运行的声音符合要求，即无摩擦声、尖叫声、卡碰声及其他不正常的声音，否则应停机检查。
( 安全技术 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 电缆敷设及接线作业指导书(标 准版) Technical safety means that the pursuit of technology should also include ensuring that people make mistakes
电缆敷设及接线作业指导书(标准版) 1.工程概况 1.1工程概况 新疆图木舒克2×350MW热电联产工程的锅炉由上海电气集团股份有限公司供货，锅炉型式：超临界参数变压运行螺旋管圈直流炉，单炉膛、一次再热、采用四角切圆燃烧方式、平衡通风、紧身封闭、固态排渣、全钢构架、全悬吊结构Π型直流炉，锅炉最大连续蒸发量：1193t/h。汽轮机由上海电气集团股份有限公司供货，型号：CCJK350-24.2/1.5/0.4/566/566，机组型式：超临界、一次中间再热、表凝式间接空冷、双抽汽(采暖+工业抽汽)凝汽式汽轮机，额定出力350MW。发电机由上海电气集团股份有限公司供货，型号：QFSN-350-2，型式：机冷却方式为定子绕组水冷，转子绕组及铁芯氢冷，励磁方式为自并励静止励磁系统。
为了反映热力过程中的运行参数值供值班人员及时掌握整套机组的运行情况，并据此做出正确的判断和合理地进行操作，以保证设备安全可靠地运行。在各个汽、水、油、气、烟、风、粉管道上设计有许多测点，通过测量管路引到变送装置，将信号转换成电流信号送往DCS系统；再通过DCS监视和控制设备，与其他控制系统（DEH、ETS）、常规控制仪表、就地控制仪表、辅助控制系统有机结合构成了单元机组整体控制系统，从而实现了对单元机组炉、机、电的集中监视和控制。 本工程热控主要的安装工作有：盘底座制作和安装、控制室热控（盘、台、箱）安装、就地盘（台、箱、柜）安装、及敏感元件安装、测量和控制仪表设备安装、电缆桥架安装、电缆敷设与接线、执行机构安装、管路敷设等。 2.编制依据 2.1设计院图纸； 2.2锅炉厂家图纸和汽轮机厂家图纸； 2.3《电力建设施工及验收技术规范第5部分：热工自动化》
实用标准文档 文案大全电动机检修作业指导书 （试行） 前言 本指导书是*********有限责任公司技术标准体系及生产工作的需要编制，是企业标准体系建立和实施的个性技术标准，目的是为了规范电机检修的工艺要求及质量标准，以提高检修队伍的检修水平，从而规范并加快公司技术标准体系的完善，适应国家标准和国际先进标准的需要。 本指导书起草部门：电气车间。 本指导书起草人： 本指导书审核人： 本指导书批准人： 目次 1检修工作任务单----------------------------------------------------------------------2 2修前准备卡--------------------------------------------------------------------------3 3安全风险分析以及预防措施 ---------------------------------------------------------7 4检修工序卡--------------------------------------------------------------------------9 5检修技术记录卡----------------------------------------------------------------------16 6设备试运行记录----------------------------------------------------------------------18 7电动机标准检修记录表----------------------------------------------------------------19
电气安装作业指导书 一、总体要求： 1、作业基本要求 组装前首先看明图纸及技术要求 检查产品型号、元器件型号、规格、数量等与图纸是否相符 检查元器件外观有无损坏 必须按图安装,连线正确，接触良好，并紧固 元器件组装顺序应从板前视，由左至右，由上至下 同一型号产品应保证组装一致性 面板、门板上的元件中心线的高度应符合规定（实际操作高度） 元件名称安装高度（m） 指示仪表、指示灯 0.6-2.0 电能计量仪表 0.6-1.8 控制开关、按钮 0.6-2.0 紧急操作件 0.8-1.6 2、安全技术要求 组装产品应符合以下条件： 操作方便。 元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能。 维修容易。能够较方便地更换元器件及维修连线。 各种电气元件和装置应保留合适的电气间隙、爬电距离（见附表一） 保证一、二次线的安装距离。强弱电分开走线。10V以下的信号线要采用屏蔽线，防止信号被干扰。 对于发热元件 (例如管形电阻、散热片等) 的安装应考虑其散热情况，安装距离应符合元件规定。 主回路上面的元器件，一般电抗器，变压器、变频器需要接地，断路器不需要接地 保护接地连续性：1保护接地连续性利用有效接线来保证。2柜内任意两个金属部件通过螺钉连接时如有绝缘层均应采用相应规格的接地垫圈并注意将垫圈齿面接触零部件表面，或者破坏绝缘层3门上的接地处要加“抓垫”，防止因为油漆的问题而接触不好，而且连接线尽量短。 3、作业细节要求 组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。 对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距。 所有电器元件及附件，均应固定安装在支架或底板上，不得悬吊在电器及连线上。 接线面每个元件的附近有标牌，标注应与图纸相符。除元件本身附有供填写的标志牌外，标志牌不得固定在元件本体上。 二、元件安装具体要求

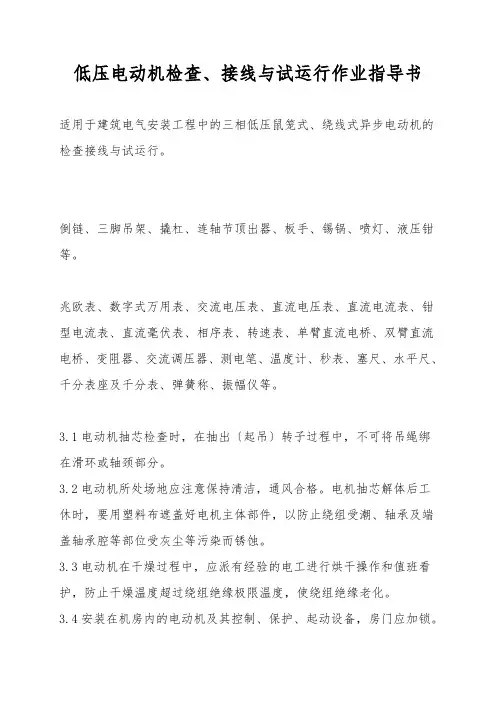

低压电动机及电动执行机构检查接线工艺标准(Ⅵ301) 1 适用范围 本标准适用于建筑电气安装工程中固定式交、直流电动机、同步电动机及电动执行机构检查接线。 2 施工准备 2.1材料、设备 2.1.1电动机应具有出厂合格证、生产许可证、“CCC”认证标识；其容量、规格、型号必须符合设计要求。 2.1.2各种规格的型钢应符合设计要求，型钢无明显锈蚀；并有材质证明。 2.1.3除电机稳装用螺栓外，均应采用镀锌螺栓，并配相应的平垫、弹簧垫。 2.1.4绝缘带、电焊条、防锈漆、调和漆、变压器油、润滑脂等均应有出厂合格证。 2.2机具设备 2.2.1手动工具：油压钳、电工工具、板锉、榔头。 2.2.2电动工具：卷扬机、台钻、手电钻、切割机、电焊机、电锤。 2.2.3测量器具：水平尺、500V兆欧表、万用表、试电笔。 2.2.4其他工具：龙门架、汽车吊、液压叉车、台虎钳、联轴节顶出器、倒链、钢丝绳等。 2.3作业条件 2.3.1机房结构施工完毕，门窗齐全。 2.3.2电动机安装场地应清理干净、道路畅通；在室外安装的电机，应有防雨措施。 2.3.3 电动机的基础、地脚螺栓孔、沟道、电缆管位置、尺寸应符合设计要求。 2.4技术准备 2.4.1施工图纸和技术资料齐全。 2.4.2施工方案编制完毕并经审批。 2.4.3施工前应组织参施人员熟悉图纸、方案，并进行安全、技术交底。 3操作工艺 3.2操作方法 3.2.1基础制作：在机房结构施工时，设备安装单位应与土建单位配合，根据设备技术资料与施工图，确保机房内的电动机基础地脚螺栓位置准确。 3.2.1.1底座基础的建造 （1）电动机底座的基础一般用混凝土浇筑或用砖砌成，基础的形状见图3.2.1.1所示。基础高出地面（H）一般为100～150mm，长（L）和宽（B）的尺寸根据电动机机座安装尺寸决定，每边比电动机底座宽100～150mm，以保证埋设的地脚螺栓有足够的强度。 图3.2.1.1 电动机的基础 （2）如无设计要求，基础承重一般不小于电动机重量的3倍。 3.2.1.2地脚螺栓埋设方法 （1）按电动机地脚螺栓孔的间距，将地脚螺栓放在机座木板架上进行固定。 （2）为保证地脚螺栓埋设牢固，螺栓底一端制成燕尾形。 （3）埋入长度为螺栓直径的10倍左右，人字开口长度是埋入长度的一半左右。 （4）埋设螺栓应顺直，待电动机紧固后地脚螺栓高出螺母3～5扣。
电动机作业指导书 目的 正确使用、维护、保养电动机，延长其使用寿命，保证其所带负荷 正常运行。 使用范围 大厦内所有电动机。 职责 1.2 电气主管负责本指导书的制定并监督实施。 1.3 电气主管及电气维修班负责本指导书的实施。 工作程序 1.4 准备 1.4.1应与空调机房、风机及水泵房强电箱的检查一同进行。 1.4.2进入机房后，应先用耳听电机的运行是否有异常声响。观察 各种机电设备运行是否正常。 1.4.3当听到电机有异常声响后，应立即停机对其进行检查。设备 运行异常，也应立即停机检查。 1.5 操作 1.5.1人工盘车，以确保电机正常运行； 1.5.2要检查电流电压是否正常，电压是否过低及缺相运行现象； 1.5.3热继电器的整定值是否在规定范围内； 1.5.4与电动机相连接的电气线路有无松动现象，发现问题及时处 理； 1.5.5检查起动设备接线是否正确、牢靠、动作是否灵活、触头接 触是否良好； 1.5.6检查传动装置是否正常，皮带松紧是否合适，皮带连接是否 牢固，联轴器是否紧固； 1.5.7检查传动装置、电动机及设备周围有无杂物； 1.5.8检查电动机及起动装置的接地或接零是否可靠。 1.6 注意事项 1.6.1对停用三个月以上的电动机使用前应摇测绝缘； 1.6.2电动机严禁频繁起动以免引起电动机发热，影响使用寿命。 1.6.3起动多台电机时应按功率大小从大到小一台台起动，不能同
时起动，以免因起动电流过大造成断路器跳闸。 1.6.4电动机接通电源后发现不能起动或转速低及声音不正常现象 应立即停止运行并进行检查。 1.6.5电动机轻载起动连续不应超过3次，重载不应超过2次。 1.6.6电动机起动后应注意运转方向。 1.6.7电动机接通电源后不应用手直接触及所联接的金属导体。 1.7 巡查制度 1.7.1巡查人员每两周一次，按时巡查，并认真在《公共区域巡视 记录表》上填写巡查情况记录。 1.7.2巡查内容如下∶ A 电动机温升是否过高，有无冒烟起火现象； B 机组有无强烈振动，转速是否急剧下降，有无异常响声； C 电源电压是否正常，变频器运行是否正常； D 电流是否超过额定值，是否缺相运行； E 散热是否良好，是否超负荷运行； F 轴承是否损坏； G 外壳接地是否良好； H 需摇测电动机绝缘时，应正确使用绝缘摇表。使用绝缘摇表 测量时，应先切断电源，摇表应水平放置并远离外界磁场， 应使用专用测量线或绝缘强度较高的两根多股软线。使用 前应对摇表进行开路和短路试验，测量前对设备先进行对 地放电，摇表L端子线接设备的相，E端子接设备地线， 顺时针摇动至120转/分，待调速器发生滑动后，即可得 到稳定的读数，测量中禁止他人接近设备，严禁带电摇测 电动机，以免造成仪表损坏。 I 发现问题应及时向领导汇报并妥善解决，故障严重时应立即 停止设备运行。 1.8 维护保养 1.8.1运行中的电动机除应加强监视外还应进行定期维护保养，保 证电动机安全运行，延长电动机使用寿命，正常情况下半年一小修，需要时进行大修。小修在每年的3-5月份，9-11月份进行。 1.8.2小修内容包括∶清除电机油垢及外部灰尘，检查轴承润滑情 况，补换润滑油，检查出线盒引线的连接是否可靠，绝缘处理是否得当，检查紧固各部螺栓，检查电机外壳接地或接零是否良好，
电气工程作业指导书 第一章技术准备阶段 1、图纸会审时应主要审核电气器具、设备与设备层、顶层及暖气环路层的暖气片位置、各类风管、水平线槽、干管走向、厨房内操作台、吊柜、煤气、洗菜盆、烟道、卫生间内的脸盆、门厅处吊柜的位置，仔细核对相关专业图纸尺寸，发现有不合理处，在设计交底时办理一次性的变更洽商。 2、住宅室内插座及灯具平面位置尺寸应在审图阶段(施工预留预埋前)确定,并标注在施工平面图上.注意客厅、主卧等预留空调插座房间的暖气立管，如无设计要求，插座一律距结构外墙为500mm（注意考虑内保温墙的厚度）。 3、预留在二次结构内安装的线管位置必须与土建建筑图核对细部尺寸，不得利用电气平面图比例测量，以防产生误差。 4、工程主要部位：设备间、变配电室、消防泵房、中水机房、直燃机房、空调机房、多功能厅、竖井等部位，主电源的敷设方式（桥架、线槽、电缆）及走向位置必须与设备专业工长，在图纸会审阶段进行专业间的技术磋商与协调，落实图纸中有关专业施工存在的问题,尽量避免管道交叉,位置重合或安装后位置不符合施工规范等问题，必须在设计交底时办理一次性的变更洽商。消防泵房、中水机房、给水机房、直燃机房、空调机房等，循环泵电源管及其他设备电源管，与设备基础的地线跨接应按
“2005年92DQ13-1(46页)”做法施工。 5、为确保管路走向合理，施工前对标准层暗敷设的管路绘制实际走向管线的翻样图，做到标准层强弱电管路走向一致、做法一致，设备原件的位置统一，管线最大程度走近距离。 6、图纸会审后，对各设备间、变配电室、强弱电竖井线槽桥架及插接母线必须做走向、标高翻样图，厂家确定后，要求厂家根据实际现场情况进行二次翻样，翻样图未审定前不得进行加工，材料进场时按照翻样图进行验收，减少浪费，翻样图作为加工施工订货及现场的原始依据。特此强调，强电竖井落地配电柜及配电柜计量柜，电源进线建议采用下进线方式。 7、依据图纸竖井轴线、配电柜的位置、配电柜的尺寸，在本层地面预留预埋与电缆匹配的钢套管，套管要做地线跨接。竖井内垂直线槽预制加工时，根据上层配电柜进线（电缆）的大小，要求厂家在垂直线槽侧面上预留出线孔（以丁字三通形式留有线槽接头）。本层配电柜进线采用已预留的套管、与进线（电缆）匹配的线槽，在配电柜的下层与垂直线槽连接；线槽与配电柜PE排应做地线连接。如要一根电缆供三层电源用，层与层之间可采用镀锌钢管穿电缆或用“T”接线卡（每种施工方法均要求有设计签认的文字资料）。 A．钢管穿电缆方式：柜的上方开孔明配管与上层箱柜连接，但在配电柜制作时，应要求厂家柜内加设相线端子排。 B．“T”接卡连接方法：接线卡可放置在接线盒或封闭式线槽内，但放置在线槽内时在相应部位的线槽盖必须能够拆除检修。 8、防雷接地及等电位联结：电气工程图纸，设计对等电位联结要求有的不够详细，如卫生间、进出建筑物的金属管道设计图纸只是说明要做等电
电机检查接线及调试 电机是一种用来进行电能与机械能相互转换的电磁机械。其运行原理基于电磁感应定律和电磁力定律两个基本定律。 （一）电机的分类 1．电机按其功能可分为发电机、电动机、变流机及控制电机。其中变流机包括变频机、升压机、感应调压器、调相机、变相机以及交流电与直流电之间变换的变流机等。 2．按电机电流类型分类可分为直流电机和交流电机。交流电机又可分为同步电机和异步电机，异步电机分为鼠笼式感应电机和绕线式感应电机。 3．按电机相数分为单相电机及多相（常用三相）电机。 各类电机都可有不同的工作制定额、安装型式及防护类型、通风冷却方式以及绕组绝缘等级，因此电机又可按上述各项进行分类。电机还可按其容量或尺寸的大小而分为大、中、小型和小功率电机。 （二）各类电机的结构特点与用途 直流电机其运行特性随励磁方式而异，通常按励磁方式分类：其励磁由电机本身供给的分自励、并励、复励和串励；由另外的电源如可控硅变流器供电的称他励；由永磁体励磁的称永磁电机。 由于可以从交流电网通过可控硅变流器提供直流电源，可控硅变流器既取代了直流发电机，也扩大了直流电动机的使用范围。如可控硅变流器作为部件与小型直流电动机组合在一起，成为机电一体的产品，直流发电机需要量日趋减少，主要用作同步电机的励磁机和无交流电网供电而又需要直流电源的场合等。 同步电机主要用作发电机，如汽轮、水轮、柴油发电机等；也作电动机如同步电动机、磁阻同步电动机、磁滞同步电动机等，用来驱动恒速运转的中、大型机械，如鼓风机、水泵、球磨机、压缩机、轧钢机及小型微型设备仪器或作控制元件等；还用作调相机，向电网输送电感性或电容性的无功功率。 异步电机是基于气隙旋转磁场与转子绕组感应电流相互作用产生电磁转矩而实现能量转换的一种交流电机，主要作电动机用。其运行转速与旋转磁场转速（同步转速）间存在一定差异，即所谓异步，这是产生转矩的必要条件。由于转子绕组电流是感应产生的，故异步电机也称为感应电机。 异步电机广泛用于驱动机床、水泵、鼓风机、压缩机、起重卷扬设备、矿山机械、轻工机械、农副产品加工机械等大多数工农业生产机械，以及家用电器和医疗器械等。异步电动机在各种电动机中应用最广、需要量最大，电力传动机械中有90%左右由异步电动机驱动，其用电量约占电网总负荷的一半以上。 （三）电动机的型号及选择 1．型号 目前电动机更新换代产品（Y系列）已然取代了老产品（J2、JO2、JR、JR02等），新产品的特点是电动机效率比较高、节能、噪声低、震动小、温升低、重量轻等。Y系列电动机型号如图2-2-7所示。 图2-2-7 Y系列电动机型号 常用的产品代号有： Y——小型三相交流鼠笼异步电动机（取代J2系列）； YR——小型三相绕线转子异步电动机（取代JR、JR2、JR02系列）； YZ、YZR——冶金、起重用异步电动机（取代JZ2、JZR2）； YB——隔爆型电动机（取代BJ02）；
1上岗前人员资质要求 1.1 没有接受过安全生产技术教育和培训的人员不能进行施工作业。 1.2 施工作业时应持入厂证进入现场作业，特殊工种人员还应持有特殊工种操作证。 1.3 严格执行各项规章制度，不违纪，不违章；对本岗位的安全生产工作负直接责任。1.4 严格执行本工种安全操作规程，妥善保管和使用各种机具。 1.5 严格执行施工方案、安全技术措施及各种票证制度，并接受安全监督部门的检查。 2 作业人员劳动防护要求 2.1 穿戴好劳动保护用品。进入现场时，一定要穿好防护衣、鞋。戴上安全帽和防护手套；高空作业要系上安全带；配合电气焊作业时，要戴好黑色护目镜。 2.2 在有毒气、窒息性、刺激性或腐蚀性的气体、液体和粉尘施工现场作业或检修时，首先要进行取样化验分析，合格后方能进入现场，同时必须戴上口罩、护镜或防毒面具。 2.3 在进入阴暗、潮湿的场所及有水的金属容器内施工和检修时，除了采用电压为12V的安全照明灯外，还应穿绝缘胶鞋，戴绝缘手套。 3 施工作业过程安全控制 3.1 作业前准备：分为技术准备、材料准备、机具准备； 3.1.1 技术准备。 施工图纸经过有关部门会审，施工方案已经批准，技术交底和必要的技术培训完成后，施工图纸交至施工人员。施工人员应按设计图纸进行施工，修改设计和材料代用应经设计部门审批。施工前施工人员应认真熟悉图纸和有关技术资料，对施工工程的工艺流程、设备的型号、材质、规格都要了解清楚，做到心中有数。同时，施工前要到施工现场实际详细核对图纸，密切配合，发现问题及时提请有关部门解决。在施工程序、施工方法、质量标准和操作规程等要求在施工中要严格执行； 3.1.2 材料准备。 材料准备即施工中用的电气设备，电缆、、电缆保护管、镀锌钢管、电缆槽盒以及其它辅助材料的准备，所有材料应符合图纸和技术要求。对有特殊要求的应按有关规范、标准进行校核性试验；各种材料的领用要有领用手续。对特殊材料的领用要由施工负责人亲自领用。 3.1.3机具准备。 根据施工方案和施工现场具体情况，准备必要的工具和机具，也可根据需要制作专用工准备的工具要求齐全、无损伤；对于施工用电动工具还应检查其电气绝缘性能是否合格。 3.1.4施工安全的一般规定
接线端子检验作业指导书 1、目的 为本公司来料接线端子的检验提供指导，从而保证产品的质量。 2、范围 适用于本公司所有接线端子的进货检验。 3、抽样标准 采用GB2828抽样标准中的“正常检查一次抽样方案”进行抽检，规定检查水平为II，AQL值为2.5。 4、检测内容及方法 4.1标志 应有型号规格、电压以及相关证书等标志，并应清晰、正确。可参照样板。 4.2外观 颜色需与样板一致，色泽均匀，不应有气泡、划痕、损坏、生锈等不良现象。 4.3结构尺寸 用卡尺测量其高度、安装孔位等，结构尺寸应符合样板及安装要求，接线端子上用的螺丝必须电镀，其后能顺畅安装，不得打滑及掉螺丝现象。所有金属部件不允许有生锈氧化等不良现象。连接导线的铜柱需采用黄铜制作，可用磁铁检验，两者不相吸时则可判定为黄铜制作。 4.4接线能力检查 取一条（被检验端子规定范围内的）最小线径和一条最大线径的单芯电线分别试验，裸线8-10mm，接入端子里锁紧螺丝，用15N的力拔不出电源线，且左右或上下摆动电线5次电芯不会被端子螺丝底部螺纹切断，或拆除电线目视电线无切口状。 4.5阻燃测试（灼热丝试验） 阻燃等级为94UL-V0。固定带电部件的绝缘材料以及提供防触电保护的绝缘材料的外部件应能经受以下试验：650℃的灼热丝试验中无可见火焰、无持续或在灼热丝移去后任何火焰在30S内熄灭，燃烧物或融化物等落下不应使水平铺置在样品下200mm±5mm的绢纸着火或使松木板烧焦。每批抽检1-3Pcs。 4.6耐热测试（球压试验） 防触电用的绝缘材料外部件和固定带电部件的绝缘材料部件应有足够的耐热性。试验方法：在试验条件125℃的加热箱内进行耐热性能试验，被测试部件的表面应水平放置，用直径5mm钢球以20N压力迫被测试部件的表面，若此表面在受试时弯曲，则应在球压部位下加以支撑，1小时后将球从样品上取下，样品在冷水中浸10S使其冷却，测量压痕的直径不得超过2mm。每批抽检3-4Pcs。 4.7耐压测试 用耐压测试仪分别在任意两个不同相位的接线端子之间施加4500V、50HZ，持续3S的耐压测试，应无击穿或闪络现象。每批抽检3-5件。每批抽检3-5Pcs。 4.8爬电距离≥2.5mm，电气间隙≥1.7mm。
1．目的 为保证电气配电盘柜安装的施工质量，促进施工技术水平的提高，提高施工工效，规范化施工，编制本作业指导书。 2．适用范围 本作业指导书适用于CNF承揽的各类电气配电盘柜的安装。 3．引用标准及编制依据 GB50303-2002 建筑电气工程施工质量验收规范 GB50170-92 电气装置安装工程旋转电机施工及验收规范 4. 工作内容及操作流程 5. 操作程序及技术要求 安装电工、焊工、起重吊装工和电气调试人员等专业人员要持证上岗。
安装和调试用的各类计量器具，使用时要在有效期内。 电动机及安装所用材料必须是合格产品，且符合设计和规范要求。 电机基础、地脚螺栓孔、沟道、孔洞、预埋件及电缆管位置、尺寸和质量，应符合设计和国家现行的建筑工程施工及验收规范的有关规定； 开箱检查电机，核对技术参数。电机应完好，不应有损伤现象；电机附件、备件应齐全，无损伤； 盘动电动机转子是否灵活，绝缘电阻值大于Ω。100KW以上的电机，测量各相直流电阻值相互不应大于最小值的2﹪，无中性点引出的电动机，测量线间直流电阻值相互差不应大于最小值的1﹪。 外观检查、电气试验、手动盘转和试运转，有异常情况应作抽芯检查，填写《电动机抽芯检查记录》（CNF-DQ-37），电动机抽芯检查应符合下列规定： 5.7.1线圈绝缘层良好、无伤痕、端部绑线不松动，槽锲固定无断裂，引线焊接饱满，内 部清洁，通风孔道无堵塞。 5.7.2轴承无锈蚀，注油（脂）的型号，规格和数量正确，转子平衡块紧固，平衡螺丝锁 紧，风扇叶片无裂纹。 5.7.3连接用紧固件的防松零件齐全可靠。 5.7.4其他指标符合产品技术文件的特有要求。 5.7.5电机的靠背轮和风扇叶轮应用拉力拆卸，当拆卸困难时可加热，抽芯时应保护隔爆 面。 当电机受潮时应进行烘干处理，填写《电动机干燥记录》（CNF-DQ-38）和《电动机干燥记录（副表）》（CNF-DQ-39）。 发现电机出厂时间已超过制造厂保证期限，无保证期限的已经超过出厂时间一年以上的等情况及时与甲方联系解决质量保证。 5.10做好原始资料的记录工作，填写《交流电动机试验记录》（CNF-DQ-35）、《直流电动调 整记录》（CNF-DQ-36）和《交流电动机检查试运转记录》（CNF-DQ-40）。 6.附表 《交流电动机试验记录》（CNF-DQ-35） 《直流电动机调整记录》（CNF-DQ-36） 《电动机抽芯检查记录》（CNF-DQ-37） 《电动机干燥记录》（CNF-DQ-38） 《电动机干燥记录（副表）》（CNF-DQ-39） 《交流电动机检查试运转记录》（CNF-DQ-40）
目录 1、编制依据 2、试验内容 3、试验的基本条件 4、发电机试验 5、电力变压器试验6?高低压异步电动机试验 7. 直流电动机试验 8. 咼压断路器试验 9. 电压互感器试验10?电流互感器试验 11. 套管试验 12. 绝缘油试验 13. 隔离开关 14. 避雷器试验 15支柱绝缘子试验 16. 母线试验 17. 电力电缆试验
18职业安全与环境因素 19.安全文明施工及环境管理 1、编制依据 1.1《电气装置安装工程电气设备交接试验标准》GB 50150-91 1.2《电气装置安装工程电气设备交接试验标准条文说明》GB 50150-91 1.3中国航空工业规划设计研究院设计图纸 1.4厂家技术协议/技术资料 2、试验内容： 2.1工程概况 浙江京新兴天然气发电有限公司联合循环发电厂安装一台1*50MW燃气发电机，一台65T/H余热锅炉，一台19MW汽轮发电机。 2.2电气设备一次试验范围 a. 电力变压器（两台主变.二台厂用变及一台励磁变； b. SF6断路器; c. 电压互感器； d. 电流互感器； e套管； f. 绝缘油； g. 隔离开关；
h. 避雷器；
i. 支柱绝缘子 j. 母线（10KV; k. 电力电缆（10KV; 3、试验的基本条件 3.1 3.2 3.3物质准备及要求 a. 安全围栏及标示牌若干 b. 绝缘鞋，安全带若干； d. 对讲机1对； e. 4米竹梯1个； f. 扳手8寸4个,其它专用工具若干套；
3.4作业环境及其它应具备条件 3.4.1电气一次设备安装基本完，场地平整。 3.4.2试验现场应尽可能清洁，照明充足。 3.4.3试验人员应熟悉被试设备周围环境情况。 3.4.4所有试验人员必须了解被试设备的产品使用说明书及其结构原理，了解电气装置安装工程施工及验收规范的相关部分，熟悉电气试验作业指导书，熟悉试验标准和要求，熟悉测试仪器，对试验结果能进行分析并做出结论。 3.4.5试验前必须接受技术交底,拟好试验结果记录表格，做到试验完，记录清楚, 报告及时完成。 3.4.6试验设备应接地良好，试验人员应有良好的绝缘保护措施，所使用的工具应有绝缘把手。 3.4.7试验必须有操作人、监护人至少各一名，并在试验前分工明确。在进行较复杂试验时，所有成员分工应职责明确，以便工作顺利进行，一旦发现意外时能及时处理。3.4.8试验电源要求电压稳定，容量足够，试验接线要考虑操作方便，无论出现故障或每次试验结束均应能及时断开电源。接线时要有防止短路、接地的保护装置， 电源导线绝缘应良好并敷设合理，以免受损坏及造成触电危险。 3.4.9试验设备的选择要注意型式、容量、规格，仪表选择要注意型式、精度、规格、内阻等。 3410本指导书编写内容是根据已有试验设备采取的试验方法，在实际工作中, 可根据实际情况采取更灵活合理的方法。 4. 发电机试验： 4.1试验项目 4.1.1定子绕组绝缘电阻和吸收比测量 4.1.2定子绕组直流电阻测量
二次电缆敷设接线作业 指导书 公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
二次电缆敷设、接线作业指导书 1目的 规范二次接线行为，确保二次电缆敷设，接线质量符合规范要求。 2适用范围 本指导书适用于变电站中二次电缆敷设、接线和配套。二次电缆敷设、接线验收亦可参照使用。 3引用文件 GB50168-92电气装置安装工程电缆线路施工及验收规范 4 人员资质、职责及权限 人员资质 工作人员需是专业从事二次接线人员并通过技能资格审查。 职责及权限： 4.2.1施工负责人：组织得当,工作分工明确,对安全\质量负责。 4.2.2指定专人做好记录,确保记录真实、准确、齐整。 4.2.3监护人：按安规要求对工作班成员的安全进行监护，并熟悉二次接线工作程序及二次回路。 5工艺和作业要求（包括质量标准） 安全措施及工作票： 5.1.1严格执行《电业工作安全规程》。 5.1.2严格履行工作票和施工作业管理制度，认真办理，仔细检查、验证工作票。 施工现场二次电缆敷设、接线流程图。 详见附录A。 施工前的准备工作： 5.3.1技术准备： 5.3.1.1认真校对图纸、会审记录、设计变更等有关设计修改的内容，及时反映在图纸上。5.3.1.2按正确图纸核对电缆清册，熟悉电缆走径。 5.3.1.3检查、核对所供电缆型号、芯数、截面、绝缘等级是否符合设计和施工要求，对
5.3.1.4认真校对电缆二次安装接线图与二次展开图的正确性保证二次接线正确。 5.3.1.5合理安排配置各施工小组负责人及工作人员,并进行质量标准和技术交底。
二次电缆的敷设及二次接线、配线： 5.5.1揭开电缆沟盖板,清理二次电缆敷设通道及设备区电缆管道,检查电缆沟电缆支架状况,检查电缆支架接地应良好。
第六章电机检查接线及调试 说明 一、本章定额中的专业术语“电机”系指发电机和电动机的统称。如小型电机检查接线定额，适用于同功率的小型发电机和小型电动机的检查接线，定额中的电机功率系指电机的额定功率。 二、直流发电机组和多台一串的机组，可按单台电机分别执行相应定额。 三、本章的电机检查接线定额，除发电机和调相机外，均不包括电机的干燥工作，发生时应执行电机干燥定额，本章的电机干燥定额系按一次干燥所需的人工、材料、机械消耗量考虑的。 四、单台重量在3t以下的电机为小型电机，单台重量超过3t至30t以下的电机为中型电机，单台重量在30t以上的电机为大型电机。大中型电机不分交、直流电机，一律按电机重量执行相应定额。 五、微型电机分为三类：驱动微型电机（分马力电机）系指微型异步电动机、微型同步电动机、微型交流换向器电动机、微型直流电动机等；控制微型电机系指自整角机、旋转变压器、交直流测速发电机、交直流伺服电动机、步进电动机、力矩电动机等；电源微型电机系指微型电动发电机组和单枢变流机等。其它小型电机凡功率在0.75kW以下的电机均执行微型电机定额，但一般民用小型交流电风扇安装另执行本册第四章的风扇安装定额。 六、各类电机的检查定额均不包括控制装置的安装和接线。 七、电机的接地线按镀锌扁钢（25×4）编制，如采用铜接地线时，主材（导线和接头）应更换，但安装人工和机械不变。 八、电机安装执行《第一册机械设备安装工程》的电机安装定额，其电机的检查接线和干燥执行本定额。 九、各种电机的检查接线，规范要求均需配有相应的金属软管，如设计有规定的按设计规格和数量计算。例如：设计要求用包塑金属软管、阻燃金属软管或采用铝合金软管接头等，均按设计计算。设计 133 读万卷书行万里路
第一部分 电气专业施工做法 第一章技术准备阶段 1.1、图纸会审时主要审核电气器具、设备与设备层、顶层及暖气环路层的暖气片位置、各类风管、水平线槽、干管走向、厨房内操作台、吊柜、煤气、洗菜盆、烟道、卫生间内的脸盆、门厅处吊柜的位置，仔细核对相关专业图纸尺寸，发现有不合理处，在设计交底时办理一次性的变更洽商。 1.2、住宅室内插座及灯具平面位置尺寸应在审图阶段(施工预留预埋前)确定,并标注在施工平面图上.注意客厅、主卧等预留空调插座房间的暖气立管，如无设计要求，插座一律距结构外墙为500mm（注意考虑内保温墙的厚度）。 1.3、预留在二次结构内安装的线管位置必须与土建建筑图核对细部尺寸，不得利用电气平面图比例测量，以防产生误差。 1.4.1、工程主要部位：设备间、变配电室、消防泵房、中水机房、直燃机房、空调机房、多功能厅、竖井等部位，主电源的敷设方式（桥架、线槽、电缆）及走向位置必须与设备专业工长，在图纸会审阶段进行专业间的技术磋商与协调，落实图纸中有关专业施工存在的问题,尽量避免管道交叉,位置重合或安装后位置不符合施工规范等问题，必须在设计交底时办理一次性的变更洽商。 1.4.2、消防泵房、中水机房、给水机房、直燃机房、空调机房等，循环泵电源管及其他设备电源管，与设备基础的地线跨接应按“2005年92DQ13-1(46页)”做法施工。后附图（一）。 1.5、为确保管路走向合理，施工前对标准层暗敷设的管路绘制实际走向管线的翻样图，做到标准层强弱电管路走向一致、做法一致，设备原件的位置统一，管线最大程度走近距离。 1.6、图纸会审后，对各设备间、变配电室、强弱电竖井线槽桥架及插接母线必须做走向、标高翻样图，厂家确定后，要求厂家根据实际现场情况进行二次翻样，翻样图未审定前不得进行加工，材料进场时按照翻样图进行验收，减少短头的浪费，翻样图作为加工施工订货及现场的原始依据。特此强调，强电竖井落地配电柜及配电柜计
1 目的和适用范围 1.1 本作业指导书的目的是保证安全生产，保障作业人员的健康，保证工程质量。 1.2 本作业指导书适用于施工作业时进行电缆铺设、接线和校线安装工作。 2 引用标准 2.1国家标准（GB50168-2006） 2.2船舶电缆敷设工艺 2.3行业标准 3 术语和定义 3.1绝缘电阻：所谓绝缘电阻就是指加于试品上的直流电压与流过试品的泄漏电流之比。 4 工作内容 4.1施工条件 4.1.1 设计施工图纸和有关技术文件已齐全； 4.1.2 施工图纸已经过会审; 4.1.3 施工现场已具备电仪安装的施工条件。 4.2施工准备 4.2.1 所有材料规格型号及电压等级应符合设计要求，并有产品合格证 4.2.2 每条电缆外皮上应标明电缆规格、型号、电压等级、长度及出厂日期。电缆外皮应完好无损。 4.2.3 电缆外观完好无损，铠装无锈蚀、无机械损伤，光明显皱折和扭曲现象。电缆外皮及绝缘层无老化及裂纹。 4.2.4 电缆桥架、电缆托盘、电缆支架及电线过管、保护管安装完毕，并检验合格。 4.3电缆敷设 4.3.1 电缆敷设前进行绝缘测试。 4.3.1.1 1kV以下电缆，用1kV摇表摇测线间及对地的绝缘电阻应不低于10MΩ，600v电缆以下用500v摇表，250v电缆以下电缆用250v摇表（主要为仪表电缆）。
4.3.1.2 3～10kV电缆敷设前用2.5kV摇表测量绝缘电阻是否合格。 4.3.1.3 电缆测试完毕，电缆应用橡皮包布密封后再用黑色包布包好或热缩密封套密封。 4.3.2 电缆的搬运及支架架设 4.3.2.1 电缆短距离搬运，一般采用滚动电缆轴的方法。滚动时应按电缆轴上箭头指示方向滚动。如无箭头时，可按电缆缠绕方向滚动，切不可反缠绕方向滚运，以免电缆松弛支架焊接连接时应牢固，不应有显著变形。 4.3.2.2 电缆长距离搬运，应用运输车，运送时不能伤坏电缆轴内电缆。 4.3.2.3 电缆支架的架设地点应选好，以敷设方便为准，一般应在电缆起止点附近为直。架设时，应注意电缆轴的转动方向，电缆引出端应在电缆轴的上方。 4.3.3 沿桥架或托盘敷设电缆、宜在管道及空调工程基本施工完毕后进行，防止其它专业施工时损伤电缆。 4.3.4 线路应按最短途径集中敷设、横平竖直、整齐美观，不宜交叉。 4.3.5 线路的终端接线处以及经过设备，应留有适当的余度。 4.3.6 水平敷设 4.3.6.1 敷设方法可用人力或机械牵引 4.3.6.2 电缆沿桥架或托盘敷设时，应排列整齐，不得有交叉，拐弯处应以最大截面电缆允许弯曲半径为准。 4.3.7 垂直敷设 4.3.7.1 垂直敷设，有条件的最好自上而下敷设。将电缆吊至顶层。敷设时，同截面电缆应先敷设低层，后敷设高层，要特别注意，在电缆轴附近和甲板层应采取防滑措施。 4.3.7.2 自下而上敷设时，低层小截面电缆可用人力牵引敷设。高层、大截面电缆宜用机械牵引敷设。 4.3.7.3 电缆穿过甲板层时，应装套管，套管离地面高度不小于10cm，敷设完后应将套管用防火材料封堵严密。 4.3.8 挂标志牌 4.3.8.1 标志牌规格应一致，并有防腐性能，挂装应牢固。 4.3.8.2 标志牌上应注明电缆编号。 4.3.8.3 电缆进出设备，两端应挂标志牌。 4.3.8.4 沿桥架敷设电缆在其两端应挂标志牌。
电机检查接线及调试 Document number：NOCG-YUNOO-BUYTT-UU986-1986UT
电机检查接线及调试 电机是一种用来进行电能与机械能相互转换的电磁机械。其运行原理基于电磁感应定律和电磁力定律两个基本定律。 （一）电机的分类 1．电机按其功能可分为发电机、电动机、变流机及控制电机。其中变流机包括变频机、升压机、感应调压器、调相机、变相机以及交流电与直流电之间变换的变流机等。 2．按电机电流类型分类可分为直流电机和交流电机。交流电机又可分为同步电机和异步电机，异步电机分为鼠笼式感应电机和绕线式感应电机。 3．按电机相数分为单相电机及多相（常用三相）电机。 各类电机都可有不同的工作制定额、安装型式及防护类型、通风冷却方式以及绕组绝缘等级，因此电机又可按上述各项进行分类。电机还可按其容量或尺寸的大小而分为大、中、小型和小功率电机。 （二）各类电机的结构特点与用途 直流电机其运行特性随励磁方式而异，通常按励磁方式分类：其励磁由电机本身供给的分自励、并励、复励和串励；由另外的电源如可控硅变流器供电的称他励；由永磁体励磁的称永磁电机。 由于可以从交流电网通过可控硅变流器提供直流电源，可控硅变流器既取代了直流发电机，也扩大了直流电动机的使用范围。如可控硅变流器作为部件与小型直流电动机组合在一起，成为机电一体的产品，直流发电机需要量日趋减
少，主要用作同步电机的励磁机和无交流电网供电而又需要直流电源的场合等。 同步电机主要用作发电机，如汽轮、水轮、柴油发电机等；也作电动机如同步电动机、磁阻同步电动机、磁滞同步电动机等，用来驱动恒速运转的中、大型机械，如鼓风机、水泵、球磨机、压缩机、轧钢机及小型微型设备仪器或作控制元件等；还用作调相机，向电网输送电感性或电容性的无功功率。 异步电机是基于气隙旋转磁场与转子绕组感应电流相互作用产生电磁转矩而实现能量转换的一种交流电机，主要作电动机用。其运行转速与旋转磁场转速（同步转速）间存在一定差异，即所谓异步，这是产生转矩的必要条件。由于转子绕组电流是感应产生的，故异步电机也称为感应电机。 异步电机广泛用于驱动机床、水泵、鼓风机、压缩机、起重卷扬设备、矿山机械、轻工机械、农副产品加工机械等大多数工农业生产机械，以及家用电器和医疗器械等。异步电动机在各种电动机中应用最广、需要量最大，电力传动机械中有90%左右由异步电动机驱动，其用电量约占电网总负荷的一半以上。（三）电动机的型号及选择 1．型号 目前电动机更新换代产品（Y系列）已然取代了老产品（J2、JO2、JR、JR02等），新产品的特点是电动机效率比较高、节能、噪声低、震动小、温升低、重量轻等。Y系列电动机型号如图2-2-7所示。 图2-2-7Y系列电动机型号 常用的产品代号有： Y——小型三相交流鼠笼异步电动机（取代J2系列）；
