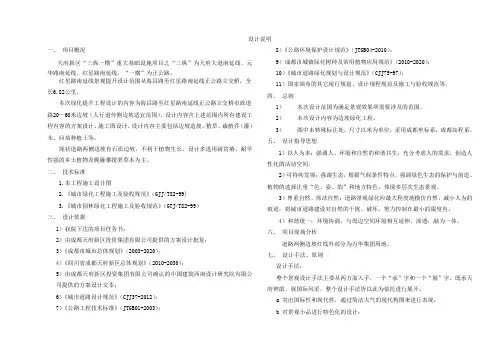

设计说明
一、项目概况
天府新区“三纵一横”重大基础设施项目之“三纵”为天府大道南延线、元华路南延线、红星路南延线，“一横”为正公路。
红星路南延线景观提升设计范围从海昌路至红星路南延线正公路立交桥，全长6.82公里。
本次绿化提升工程设计的内容为海昌路至红星路南延线正公路立交桥市政道路20—60米边坡（人行道外侧边坡适宜范围）。设计内容含上述范围内所有建设工程内容的方案设计、施工图设计。设计内容主要包括边坡造坡、植草、栽植乔（灌）木、回填种植土等。
现状道路两侧边坡有石质边坡，不利于植物生长，设计多选用耐贫瘠、耐旱性强的乡土植物及爬藤攀援类草本为主。
二、技术标准
1.本工程施工设计图
2.《城市绿化工程施工及验收规范》（GJJ/T82-99)
3.《城市园林绿化工程施工及验收规范》（GTJ/T82-99）
三、设计依据
1）我院下达的项目任务书；
2）由成都天府新区投资集团有限公司提供的方案设计批复；
3）《成都市城市总体规划》（2003-2020）；
4）《四川省成都天府新区总体规划》（2010-2030）；
5）由成都天府新区投资集团有限公司确认的中国建筑西南设计研究院有限公司提供的方案设计文本；
6）《城市道路设计规范》（CJJ37-2012）；
7）《公路工程技术标准》（JTGB01-2003）；
8）《公路环境保护设计规范》（JTGB04-2010）；
9）成都市城镇绿化树种及常用植物应用规范》（2010-2020）；
10）《城市道路绿化规划与设计规范》（CJJ75-97）；
11）国家颁布的其它现行规划、设计规程规范及施工与验收规范等。
四、总则
1）本次设计范围为满足景观效果所需要涉及的范围。
2）本次设计内容为边坡绿化工程。
3）图中未特殊标注处，尺寸以米为单位，采用成都坐标系，成都高程系。
五、设计指导思想
1）以人为本：强调人、环境和自然的和谐共生，充分考虑人的需求，创造人性化的活动空间。
2）可持续发展：强调生态，根据气候条件特点，强调绿色生态的保护与创造。植物的选择注重“色、姿、韵”和地方特色，体现多层次生态景观。
3）尊重自然、师法自然：道路景观绿化应最大程度地模仿自然，减小人为的痕迹，将城市道路建设对自然的干扰、破坏，努力控制在最小的限度内。
4）和谐统一：环境协调，与周边空间环境相互延伸、渗透，融为一体。
六、项目现场分析
道路两侧边坡红线外部分为万华集团用地。
七、设计手法、原则
设计手法：
整个景观设计手法主要从两方面入手，一个“承”字和一个“展”字，既承天府神韵、展国际风采。整个设计手法皆以此为依托进行展开。
a 突出国际性和现代性，通过简洁大气的现代构图来进行表现；
b 对景观小品进行特色化的设计；
c 突出绿韵的理念，将绿化种植与整体景观结构紧密配合，使其成为景观空间、段落的重要元素；
d 从整体到局部，通过城市特色和功能入手，设计景观标识，塑造完整的景观形象；
e结合周边用地性质和土地开发功能强度，将景观大道的建设与相应街区的建设进行整合。从道路景观功能分区开始，突出景观的多元性、立体性、复合性。
设计原则：
1) 符合视线视距安全要求原则；
2）符合植物所需的立地条件与生长空间原则：根据植物习性种植，注意种植密度；乔木植物以形态为主，品种为辅，结合周边地块性质，张弛有度，开合有致，季相变化丰富多样，打造成都市唯一的高品质、国际化的景观大道。
3）保证功能原则：绿化美化、降尘防噪、庇荫调温、平衡生态；
4）适地适树原则：以现状地形为基础，在不产生大量土方工程的前提下，大尺度的堆坡造景，选择适合本地生长，易于养护管理的树种；
5）突出地域特色原则：结合场地精神，营造地方特色景观；
6）具有超前性原则：保证近、远期的景观效果，使景观具有长久的生命力；
7）经济适用原则：从施工养护方面考虑节约造价，以最经济的设计施工，创造合宜的城市道路景观。
8）边坡设计因地制宜，适地适树。以现状地形为基础，在不产生大量土方工程的前提下，大尺度的堆坡造景。乔木植物以形态为主，品种为辅，结合周边地块性质，张弛有度，开合有致，季相变化丰富多样，打造成都市唯一的高品质、国际化的景观大道。
八、设计思路
1. 设计理念
1）总体风格开敞、简洁、疏朗、大气、通透；
2）设计将文化特质与新城整体规划蓬勃朝气相结合，将特有的文化韵味巧妙的融合在景中，形成以功能展示为主、以生态绿化为背景的规划设计指导下，景观规划目标以展示天府的魅力与风采和延续整个城市的文脉传统为基础，结合城市规划的现代化设计手法，充分发挥绿化景观的生态效益和新城区窗口形象作用。达到“形象上简洁大气、文脉上传承与拓展、城市功能与生态互为依托”的设计目的。
2. 设计思路
通过对轴线相关的文化脉络分析和新时代背景下天府新区的规划梳理，结合设计理念的主题立意的构架下，以景观大道功能角度出发，从而酿造出一个基本的设计大纲，将设计的创意和周边土地的开发和利用相结合、项目设施和场地现状相结合，针对性进行景观功能布局和划分。
基于以上的解读与分析和设计理念，我们从轴线景观特色和结合周边场地特征进行分析，以城园相生为构思，突出城与田的景观要素与特征。构建走廊式、组团化景观走廊廊道空间格局。
九、边坡绿化设计方案
边坡绿化设计将根据现有地形地貌结合景观的整体效果进行堆坡造型处理。对临道路侧陡峭边坡需进行放缓，多余土石方回填至就近低洼处，就近没有低洼
不具备回填条件的土石方应在实施部分内路基两侧进行消化处理。根据设计地形图的标高进行土石方的挖填，挖填过程中发现坚硬岩石予以保留进行岩石艺术处理，对无保留价值的土石方进行基础造型。造坡应遵循坡型优美、错落有致、起伏变化有特色。
地形要求：地形以等高线、设计高程为控制点进行整理，满足排水顺畅、自然、无积水，对边坡及中侧分带进行造坡。边坡按设计结合现场实际地形随坡造型。
岩石艺术处理：根据现场开挖实际情况，对路堑边坡两侧有观赏价值的坚硬岩石进行艺术处理，先清除表面杂草和风化岩，根据岩石纹理走向，采用机械破除部分石头，清除松散不稳定的石块，形成错落有致的山石毛坯，再采用人工和机具反复雕刻、塑型，形成自然美观的艺术造型，局部进行植物点缀。要求造型石景的坚固稳定，消除安全隐患。
路堑边坡造型要求：对场地受限、造坡困难的边坡造坡坡度应控制在50度以内。对无保留价值的土石方予以破碎并对坡度大于30度的石坡面开挖成100*50的石质台阶，防止回填种植土后产生滑坡。
填方路基段边坡造型要求：清除基底，土方路基边坡开挖成500*500台阶，回填普通土分层夯实至设计种植土回填标高。
绿化造坡土石方要求：路堑路段边坡皆为坚硬岩石的边坡，对植物生长不利，需要对表面石方破碎清除至设计完成面标高下0.6m-1.2m处，即人行道外边缘10m 范围内回填0.6m厚种植土（水夯后），10m范围以外回填1.2m厚种植土（水夯后）。破碎的岩石根据地形需要进行场内平衡。
种植土回填要求：种植土填料应选择疏松肥沃、透水性好、富含有机质的表层土，禁止建渣垃圾、深埋土回填。
树种选择：树种选择遵循“因地制宜，适地适树”的原则，以成都地区的乡土树种和特色树种为主，适量在集中区域群植耐贫瘠、耐旱的观赏树种。以银杏、朴树、栾树、天竺桂、香樟为基调树种，搭配元宝枫、、蓝花楹、银桂、樱花、红叶李等极具观赏性的观花和观叶乔木及灌木球，营造开合有致、移步异景的疏林草地景观。
乔木规格以∮15cm为基准，速生树多设计∮10-15cm大小，慢生树多设计∮15-20cm大小。∮25-40cm的乔木仅用在重要节点区域，数量严格控制。个别树种因景观效果需求，设计多杆丛生的品种，或∮40cm以上的大树品种，作为特别重要节点的点景树。
主要点景乔木：黄葛树、银杏、朴树、香樟等。
主要落叶乔木：银杏、朴树、、黄连木、栾树等。
主要常绿乔木：香樟、银桂、小叶榕、天竺桂等。
主要观花乔木：樱花、蓝花楹、红叶李、芙蓉树等。
主要观叶乔木：栾树、元宝枫等。
主要灌木：海桐、红继木、红叶石楠、金叶女贞等。
主要地被：局部使用五色梅、肾蕨、鸢尾、葱兰、吉祥草、麦冬，大部分采用混播草皮等。
边坡界线处理：草坪与铺装衔接要求：草坪沿线与铺装始终保持水平且覆土饱满，禁止出现塌陷，草坪表高低于铺装2cm
花卉与铺装衔接要求：当与铺装相接时，需用3-4排花卉渐渐外倾过渡，使花卉局部搭至铺装线内。
灌木与铺装衔接要求：如有条件尽量与铺装紧密衔接；当根系过大导致灌木无法与铺装紧贴时，则应以卵石、草皮等装饰。
灌木与草坪衔接要求：分界线需保持平滑圆润，严格控制草坪在分界线时的切割工艺，灌木与草坪需衔接紧密，不露土。
十、设计主要要点
1、种植土要求
绿化施工严格按照国家现行有关标准、规范及绿化条例。苗木种植土必须保证足够的厚度，保证土质肥沃疏松，透气性和排水性良好。种植或播种前应对该区域土壤理化性质进行化验分析，采取相应的消毒、施肥和客土等措施。
基肥
2、营养土：满足植物生长需要对需要使用有机肥，主要有腐熟磨菇肥、微酸性的堆肥、充分粉碎发酵完全的饼肥，按5:2:1配比混合使用，也可采购成品营养土，厚度3-4cm。
3、苗木要求
1）严格按苗木规格购苗，应选择长势旺盛、植株健壮的苗木。种植材料应根系发达、健康株苗、无病虫害，规格和形态应符合设计要求。
2）规则式栽植的乔灌木，同种苗木的规格大小应一致。
3）丛植或群植的乔灌木，要做到高低错落，体现自然生长的特点。
4）孤植树应选择树形姿态优美、冠形饱满的优质苗木。
5）整型装饰灌木大小应一致，修剪整形的观赏面及交接面应圆滑分明，起伏有致，分层、分带的灌木花带边缘轮廓线上的种植密度大于规定密
度。
4、土球直径及树穴要求
乔木（大灌木）土球直径为胸径（地径）10倍，土球厚度应是土球直径的2/3。
5、树穴规格要求：坑壁垂直形，需大于根系球300mm以上（高大乔木要求大于400mm以上），底部垫200mm厚有机肥，覆土一层后种植。
6、支撑要求：
对1.5米以上植物进行支架支撑，支架要求整齐、统一、美观。具体支撑要求如下：
（1）胸径（或地径）≤Φ10cm乔木采用2m长四根去皮杉杆；
（2）胸径（或地径）Φ10~15cm乔木采用3m长四根去皮杉杆；
（3）胸径（或地径）Φ15-20cm乔木采用4m长四根去皮杉杆；
（4）胸径（或地径）Φ20-25cm乔木采用5m长四根去皮杉杆；
（5）胸径（或地径）≥Φ25cm乔木采用6m长四根去皮杉杆；
（6）特大乔木需要采用钢管支撑（做法见详图）；
（7）木质支撑统一刷绿色油漆2遍。
十一、其他
1、两侧边坡有混凝土挡墙和混凝土护坡需要破除：K3+000破除砼约为80
m3；K5+600破除砼约为90 m3。
3、绿地各类井升降及管线保护。
4、边坡土石方施工时，两侧人行道无开口，为满足施工要求，根据施工需
要开设临时开口，施工完成后予以恢复。
5、绿地内原有各种井的井盖与绿化地形高程应一致，绿化堆坡造型后需对
井圈进行相应升降。同时边坡施工范围内还存在各类管线，在施工时应做好保护措施。
6、边坡成片栽植灌木为红叶石楠球、金叶女贞球小叶女贞球等。为达到饱满、密实的景观效果，灌木采购高度要高于设计高度15-20cm，冠幅大于于设计冠幅15-20cm。
7、植物存活养护期要求：乔木3个月，灌木2个月。地被及草坪1个月。合同管
