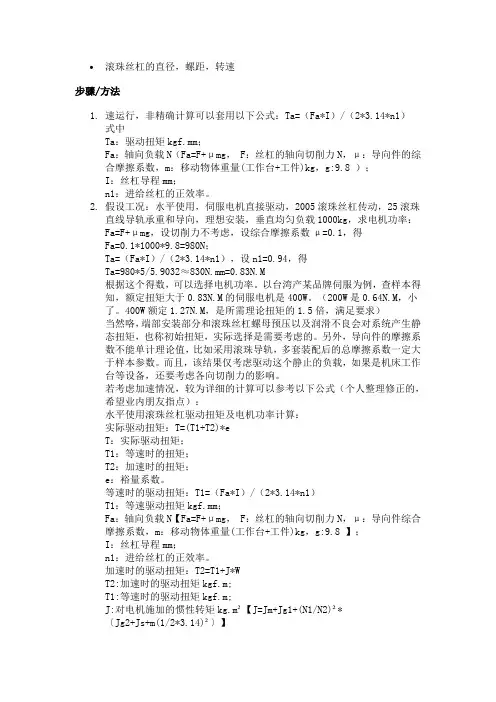

滚珠丝杆的正常速度运行，非精准计算可以用以下公式：Ta=（Fa*I）/（2*3.14*n1）
Fa：轴向负载N（Fa=F+μmg，F：丝杠的轴向切削力N，μ：导向件的综合摩擦系数，m：移动物体重量（工作台+工件）kg，g:9.8 ）；
Ta：驱动扭矩kgf.mm；
I：丝杠导程mm；
n1：进给丝杠的正效率。
计算举例：
假设工况：水平使用，伺服电机直接驱动，2005滚珠丝杠传动，25滚珠直线导轨承重和导向，理想安装，垂直均匀负载1000kg，求电机功率：
Ta=（Fa*I）/（2*3.14*n1），设n1=0.94，得Ta=980*5/5.9032≈830N.mm=0.83N.M
Fa=F+μmg，设切削力不考虑，设综合摩擦系数μ=0.1，得Fa=0.1*1000*9.8=980N；
根据这个得数，可以选择电机功率。以台湾产某品牌伺服为例，查样本得知，额定扭矩大于0.83N.M的伺服电机是400W。（200W是0.64N.M，小了。400W 额定1.27N.M，是所需理论扭矩的1.5倍，满足要求）
端部安装部分和滚珠丝杠螺母预压以及润滑不良会对系统产生静态扭矩，也称初始扭矩，实际选择是需要考虑的。另外，导向件的摩擦系数不能单计理论值，比如采用滚珠导轨，多套装配后的总摩擦系数一定大于样本参数。而且，该结果仅考虑驱动这个静止的负载，如果是机床工作台等设备，还要考虑各向切削力的影响。
凡一商城
一、滚珠丝杠的特长 1、1驱动扭矩仅为滑动丝杠的1/3 滚珠丝杠是滚珠丝杠与螺母间的螺纹沟槽做滚动运动，因此可获得高效率，与过去的滑动丝杠相比，驱动扭矩仅为1/3以下（图1与2）。从而，不仅可将旋转运动变为直线运动，而且可以容易地将直线运动变成旋转运动。 图1：正效率（旋转→直线）图2：反效率（直线→旋转） 1、1、1导程角的计算法 ……………………………………（ 1 ） β：导程角（度） d p：滚珠中心直径（mm） ρh：进给丝杠的导程（mm）
1、12推力与扭矩的关系 当施加推力或扭矩时，所产生的扭矩或推力可用（2）~（4）式计算。（1）获得所需推力的驱动扭矩 T：驱动扭矩 Fa：导向面的摩擦阻力 Fa=μ×mg μ：导向面的摩擦系数 g：重力加速度（ 9.8m/s2） m：运送物的质量（ kg ） ρh：进给丝杠的导程（ mm ） η：进给丝杠的正效率（图1） （2）施加扭矩时产生的推力 Fa：产生的推力（ N ） T：驱动扭矩（N mm ） ρh：进给丝杠的导程（ mm ） η：进给丝杠的正效率（图1）
（3）施加推力时产生的扭矩 T：驱动扭矩（N mm ） Fa：产生的推力（ N ） ρh：进给丝杠的导程（ mm ） η：进给丝杠的正效率（图2） 1、1、3驱动扭矩的计算例 用有效直径是：32mm，导程：10mm（导程角：5O41’的丝杠，运送质量为500Kg的物体，其所需的扭矩如下 （1）滚动导向（μ=0.003） 滚珠丝杠及（μ=0.003，效率η=0.96） 导向面的摩擦阻力 Fa=0.003×500×9.8=14.7N 驱动扭矩 （2）滚动导向（μ=0.003） 滚珠丝杠及（μ=0.2，效率η=0.32）
滚珠丝杆传动机构的性能和特点 滚珠丝杠由螺杆、螺母、钢球、预压片、反向器、防尘器组成。是将回转运动转化为直线运动，或将直线运动转化为回转运动的理想的产品。当滚珠丝杠作为主动 体时，螺母就会随丝杆的转动角度按照对应规格的导程转化成直线运动，被动工件可以通过螺母座和螺母连接，从而实现对应的直线运动。 常用的循环方式有两种：外循环和内循环。与丝杠脱离接触的称为外循环。外循环是滚珠在循环过程结束后通过螺母外表面的螺旋槽或插管返回丝杠螺母间重新进入循环。外循环滚珠丝杠外循环结构和制造工艺简单，使用广泛。；始终与丝杠保持接触的称为内循环。内循环均采用反向器实现滚珠循环。传动机构的性能 与滑动丝杠副相比驱动力矩为1/3 由于滚珠丝杠副的丝杠轴与丝杠螺母之间有很多滚珠在做滚动运动,所以能得到较高的运动效率。与过去的滑动丝杠副相比驱动力矩达到 1/3以下,即达到同样运动结果所需的动力为使用滚动丝杠副的1/3。在省电方面很有帮助。传动效率高 滚珠丝杠副的传动效率高达90%～98%，为滑动丝杠副的2～4倍，能高效地将扭力转化为推力，或将推力转化为扭力。传动灵敏平稳 滚珠丝杠副为点接触滚动摩擦，摩擦阻力小、灵敏度好、启动时无颤动、低速时无爬行，可μ级控制微量进给。定位精度高 滚珠丝杠副传动过程中温升小、可预紧消除轴向游隙和初级弹性形变、
可对丝杠进行预拉伸以补偿热伸长，故可获得较高的定位精度和重复定位精度。精度保持性好 滚珠及滚道硬度达HRC58～63，滚道形状准确，滚动摩擦磨损极小，具有良好的精度保持性、可靠性和使用寿命。传动刚度高 滚珠丝杠副内外滚道均为偏心转角双圆弧面、在滚道间隙极小的时也能灵活传动。需要时加一定的预紧载荷则可消除轴向游隙和初级弹性形变以获得良好的刚性（此时使用寿命有所减少）。同步性能好 滚珠丝杠副因具有导程精度高、灵敏度好的特点，在需要同步传动的场合，用几套相同导程的滚珠丝杠副可获得良好的同步性能。无侧隙、刚性高 滚珠丝杠副可以加予压,由于予压力可使轴向间隙达到负值,进而得到较高的刚性(滚珠丝杠内通过给滚珠加予压力,在实际用于机械装置等时,由于滚珠的斥力可使丝母部的刚性增强)。高速进给可能 滚珠丝杠由于运动效率高、发热小、所以可实现高速进给(运动)。 滚珠丝杠副可用润滑来提高耐磨性及传动效率。润滑剂分为润滑油及润滑脂两大类。润滑油用机油、90～180号透平油或140号主轴油。润滑脂可采用锂基油脂。润滑脂加在螺纹滚道和安装螺母的壳体空间内，而润滑油通过壳体上的油孔注入螺母空间内。
深圳tbi滚珠丝杠选型计算举例 选取的滚珠丝杠转动系统为： 磨制丝杠(右旋) 轴承到螺母间距离(临界长度) l n = 1200mm 固定端轴承到螺母间距离 L k = 1200mm 设计后丝杠总长 = 1600mm 最大行程 = 1200mm 工作台最高移动速度 V man = 14（m/min） 寿命定为 L h = 24000工作小时。 μ= 0.1 （摩擦系数） 电机最高转速 n max = 1800 （r/min） 定位精度： 最大行程内行程误差 = 0.035mm 300mm行程内行程误差 = 0.02mm 失位量 = 0.045mm 支承方式为(固定—支承) W = 1241kg+800kg （工作台重量+工件重量） g=9.8m/sec2(重力加速度) I=1 (电机至丝杠的传动比) Fw=μ×W ×g = 0.1×2041×9.8 ≈ 2000 N(摩擦阻力) 运转方式 轴向载荷 F a=F+F w（N） 进给速度 (mm/min) 工作时间比例
无切削F1=2000V1=14000q1=15轻切削F2=4000V2=1000q2=25普通切削F3=7000V3=600q3=50重切削F4=11000V4=120q4=10 F a --- 轴向载荷（N） F --- 切削阻力（N） F w --- 摩擦阻力（N） 从已知条件得丝杠编号： 此设计丝杠副对刚度及失位都有所要求，所以螺母选形为：FDG（法兰式双螺磨制丝杠） 从定位精度得出精度精度不得小于P5级丝杠 FDG_-_X_R-_-P5-1600X____ 计算选定编号 导程 = 14000/18000≈7.7mm 在此为了安全性考虑：P =10(mm) 运转方式进给速度 (mm/min) 进给转速 (r/min) 无切削V1=14000n1=1400 轻切削V2=1000n2=100 普通切削V3=600n2=60 重切削V4=120n2=12平均转速 平均载荷
导向面无负荷时阻力50N 工作台与工件质量16Kg 导向面摩擦系数0.03无 下压作用力1000N 最高速度0.05m/s 重力加速度9.81m/s.s 加速时间0.15s 所选螺母导程4mm 所选螺杆公称直径14mm 所选螺母滚珠中心直径14.4mm 70000无 螺母基本额定动负荷 5.5 螺杆轴惯性矩0Kg.cm2/mm 所选螺杆有效行程200mm 所选螺杆总长300 mm 所选滚珠丝杆容许轴向负荷2200N 所选丝杆允许最大转速4861.11rad/min 电机需要的转速750rad/min 电机需要的惯性矩0Kg.m.m 无负荷匀速上升时丝杆承受力211.62N 无负荷匀速下落时丝杆承受力102.2N 无负荷垂直加速上提丝杆受力216.95N 无负荷垂直加速下落丝杆受力96.87N 负载时等速下落丝杆受力1102.2N 克服摩擦力和重力所需电机扭矩38.72N*mm 克服作用力所需电机扭矩707.71N*mm 无负荷匀速上升所需电机扭矩149.77N*mm 无负荷匀速下落所需电机扭矩72.33N*mm 无负荷垂直加速下落电机扭矩459.05N*mm 无负荷垂直加速上提电机扭矩681.14N*mm 有负荷匀速下落电机扭矩780.05N*mm 所选螺母DN值 Ca（kN）
导向面无负荷时阻力50N 工作台与工件质量120Kg 导向面摩擦系数0.03无 下压作用力1000N 最高速度0.3m/s 重力加速度9.81m/s.s 加速时间0.15s 所选螺母导程4mm 所选螺杆公称直径14mm 所选螺母滚珠中心直径14.4mm 70000无 螺母基本额定动负荷 5.5 螺杆轴惯性矩0Kg.cm2/mm 所选螺杆有效行程200mm 所选螺杆总长300 mm 所选滚珠丝杆容许轴向负荷2200N 所选丝杆允许最大转速4861.11rad/min 电机需要的转速4500rad/min 电机需要的惯性矩0Kg.m.m 无负荷匀速时丝杆承受力85.31N 无负荷去路加速丝杆受力325.31N 无负荷去路减速丝杆受力154.69N 有负荷匀速时丝杆承受力120.61N 有负荷去路加速丝杆受力360.61N 有负荷去路减速丝杆受力119.39N 克服摩擦力所需电机扭矩60.37N*mm 克服作用力所需电机扭矩85.36N*mm 无负荷匀速所需电机扭矩60.37N*mm 无负荷去路加速电机扭矩3381.12N*mm 无负荷去路减速电机扭矩3260.38N*mm 有负荷匀速时电机的扭矩85.36N*mm 有负荷去路加速电机扭矩3558.97N*mm 有负荷去路减速电机扭矩3388.26N*mm 所选螺母DN值 Ca（kN）
滚珠丝杠: 滚珠丝杠是将回转运动转化为直线运动，或将直线运动转化为回转运动的理想的产品。滚珠丝杠是工具机械和精密机械上最常使用的传动元件，其主要功能是将旋转运动转换成线性运动，或将扭矩转换成轴向反复作用力。 滚珠丝杠计算: 转矩和轴向力的换算公式如下： 换算公式：N=Ec·A【K（fi2-f02）+b（Ti-T0）】 轴向力*导程=电机输出扭矩*2*3.14*丝杠效率（90%以上）。 合格的主轴一般不会有轴向窜动。 但是在主轴的检验过程中有一道静刚度测试，分为轴向静刚度和径向静刚度。径向静刚度就是在径向施加一定的推力，然后计算出一个单位为N/μ的数值即为检验标准。用表指住端面前撬差值间隙基本认跳值要精测检验盘精校校误差静跳车跳差跳差值即轴向窜值。 机械元件在转矩作用下都会产生一定程度的扭转变形，故转矩有时又称为扭矩（torsional moment）。转矩是各种工作机械传动轴的基本载荷形式，与动力机械的工作能力、能源消耗、效率、运转寿命及安全性能等因素紧密联系。 转矩的测量对传动轴载荷的确定与控制、传动系统工作零件的强度设计以及原动机容量的选择等都具有重要的意义。 转矩的原理 使机械元件转动的力矩称为转动力矩，简称转矩。机械元件在转
矩作用下都会产生一定程度的扭转变形，故转矩有时又称为扭矩。转矩是各种工作机械传动轴的基本载荷形式，与动力机械的工作能力、能源消耗、效率、运转寿命及安全性能等因素紧密联系，转矩的测量对传动轴载荷的确定与控制、传动系统工作零件的强度设计以及原动机容量的选择等都具有重要的意义。此外,转矩与功率的关系T=9549P/n或T=P/Ω（Ω为角速度，单位为rad/s）。 电机的额定转矩表示额定条件下电机轴端输出转矩。转矩等于力与力臂或力偶臂的乘积，在国际单位制(SI)中，转矩的计量单位为牛顿?米(N?m)，工程技术中也曾用过公斤力?米等作为转矩的计量单位。电机轴端输出转矩等于转子输出的机械功率除以转子的机械角速度。直流电动机堵转转矩计算公式TK=9.55KeIK。
滚珠丝杠的选型计算 摘要： 随着机床及自动化行业的高速发展，滚珠丝杠的使用变得越来越广泛。许多机械工程师在对自己的设备所需要的滚珠丝杠选型时，面对丝杠资料上给的复杂的计算公式和繁杂选型步骤，感觉无从下手，不知道那些是需要重点考虑的关键点。为了使滚珠丝杠的选型步骤更为清晰简便，更既具备可操作性，我结合多年来丝杠的选型经验，对丝杠的选型做了一些归纳、简化，让丝杠的选型选型更为简单明了。顺便对应的伺服电机的选型也做说明。 关键词：滚珠丝杠、计算选型、伺服电机、机床、自动化。 一、确认使用条件： 1、被移动负载的质量：M (KG) 2、丝杠的安装方向：水平、垂直、倾斜； 3、沉重导轨的形式：线轨、平面导轨、 4、丝杠的行程：L (mm) 5、负载移动的速度：v (m/s) 6、负载需要的加速度：a (m/s^2) 7、丝杠的精度：C3到C7级 8、丝杠使用的环境：特殊环境需求的考虑。 二、简化计算选型： 举例，使用条件如下： 1、被移动负载重量：M=50kg; 2、安装方向：垂直安装; 3、导轨形式：线性滑轨 4、速度：v=s 5、加速时间：t= 6、行程：1000mm； 7、精度： 三、计算过程： 1、计算加速度：a=v/t==2m/s^2 (v：速度；t：加速时间) 2、计算丝杠的最大轴向力：F=Mgμ+Ma +Mg (水平运动，去除Mg选型，M负载重
量；g重力加速度；μ：摩擦系数，平面导轨取值，线轨取值：；a加速度) F=50**+50*2+50*= 3、计算出丝杠的轴向负载以后，选型会出现两个分支，一种情况是客户不知道设备的设 计寿命年限，以及每一年中丝杠的使用平率，不做精确的丝杠寿命校核。那么我们推荐一种简单可行的方法，就是查询丝杠资料中的动负荷值C。结合第7项精度的要求，我们推荐常备FSI螺帽形式的丝杠，尺寸参数表如下： 根据丝杠的轴向推力：F==；我们推荐将F乘以4~8之间的一个系数，对于使用平率低，可靠度要求不高的情况，我们推荐4倍系数，对于可靠度要求较高，我们推荐8倍的系数。 根据举例：F*8=*8=；查询丝杠的表格，16-5T3的丝杠，其动负荷是1000kgf； 大于，所以16-5T3的丝杠可以满足要求；该型号表示，丝杠的公称直径为16mm；丝杠导程为5mm； 4、对于丝杠寿命有明确要求的选型，举例如下： 根据此前的举例，丝杠用20s做一次往返运动，停留10s在进行下一个循环。每天工作16小时，每年工作300天，设计寿命10年。则计算丝杠的转数寿命为： L=1000/5*2*2*60*16*300*10 (1000是行程，5是导程，2是往返，2是每分钟2次，
滚珠丝杠传动 滚珠丝杠是机电一体化的系统中一种新型的螺旋传动机构，在其具有螺旋槽的丝杠与螺母之间装有中间传动原件——滚珠，滚珠丝杠机构虽然结构复杂，制造成本高，不能自锁，但其摩擦阻力矩小、传动效率高（92%-98%），精度高，系统刚度好，运动具有可逆性，使用寿命长，因此在机电一体化系统中得到大量广泛的应用。滚珠丝杠的特点如下： （1）、传动效率高 滚珠丝杠传动系统的传动效率高达90%-98%，为传统的滑动丝杠系统的2~4倍，耗费的能量仅为滑动丝杠的3 1。 （2）、传动精度高 经过淬硬并精磨螺纹滚道后的滚珠丝杠本身具有很高的制造精度，又由于是滚动摩擦，摩擦力小，所以滚珠丝杠传动系统在运动中温升较小，并可预紧消除轴向间隙和对丝杠进行预拉伸以补偿热伸长，因此可以获得较高的定位精度和重复定位精度。 （3）、可微量进给 滚珠丝杠传动系统是高副运动机构，在工作中摩擦力小，灵敏度高，启动平稳，低俗石无爬行现象，因此可以精密地控制微量进给。 （4）、同步性好 由于运动平稳、反应灵敏、无阻碍、无滑移，用几套相同的滚珠丝杠传动系统同时传动系统同时转动几个相同的部件或装，可以获得很好的同步效果。 （5）、高可靠性 与其它传送机械相比，滚珠丝杠传动只需要一般的润滑与防空，有的特殊场合甚至都无需润滑便可工作，系统的故障率也很低，其一般的使用寿命要比滑动丝杠高5~6倍。 1、滚珠丝杠的结构及滚珠循环方式 滚珠丝杠传动机构的工作原理如图1-1-1所示，丝杠4和螺母1的螺纹滚道内置有滚珠2，刚丝杠转动时，带动滚珠沿螺纹滚道滚动，从而产生滚动摩擦。为了防止滚珠从螺纹滚道端面掉出，在螺母的螺旋槽两端设有滚珠回程引
1.滚珠丝杠及电机选型计算 1.1 确定滚珠丝杠副的导程 根据电机额定转速和X 向滑板最大速度，计算丝杠导程。X 向运动的驱动电机选择松下MDMA152P1V ，电机最高转速为4500rpm 。电机与滚珠丝杆通过联轴器连接，传动比为0.99。X 向最大运动速度24m/min ，即24000mm/min 。则丝杠导程为 max max 24000/ 5.390.994500 h P V i n =?=≈? 实际取mm P h 10=，可满足速度要求。 1.2 滚珠丝杠副的载荷及转速计算 滚动导轨承重时的滑动摩擦系数最大为0.004，静摩擦系数与摩擦系数差别不大，此处计算取静摩擦系数为0.006。则导轨静摩擦力： 000.0065009.84549.4F M g f N μ=??+=??+?= 式中： M ——工件及工作台质量， M 为500kg 。 f ——导轨滑块密封阻力，按4个滑块，每个滑块密封阻力5N 。 由于该设备主要用于检测，丝杠工作时不受切削力，检测运动接近匀速，其阻力主要来自于导轨、滑块的摩擦力。则有： max min 60/6024/10144h n n v P rpm ≈=?=?= max min 049.4F F F N ≈≈= 滚珠丝杠副的当量载荷： max min 0249.43 m F F F F N +=≈= 滚珠丝杠副的当量转速： max min 1443 m n n n rpm += = 1.3 滚珠丝杠副预期额定动载荷 1.3.1按滚珠丝杠副的预期工作时间计算： 49.41253.0310010011 m w am a c F f C N f f ?===?? 式中： m n ——当量转速，max min 1443m n n n rpm += = h L ——预期工作时间，测试机床选择15000小时 w f ——负荷系数，平稳无冲击选择w f =1
同问 如何计算滚珠丝杆的扭矩，从而选择电机的型号 2011-7-28 08:23 满意回答 匀速运行，非精确计算可以套用以下公式：Ta=（Fa*I）/（2*3.14*n1） 式中 Ta：驱动扭矩kgf.mm； Fa：轴向负载N（Fa=F+μmg，F：丝杠的轴向切削力N，μ：导向件的综合摩擦系数，m：移动物体重量(工作台+工件)kg，g:9.8 ）； I：丝杠导程mm； n1：进给丝杠的正效率。 计算举例： 假设工况：水平使用，伺服电机直接驱动，2005滚珠丝杠传动，25滚珠直线导轨承重和导向，理想安装，垂直均匀负载1000kg，求电机功率： Fa=F+μmg，设切削力不考虑，设综合摩擦系数μ=0.01，得 Fa=0.01*1000*9.8=98N； Ta=（Fa*I）/（2*3.14*n1），设n1=0.94，得Ta=98*5/5.9032≈83kgf.mm=0.83N.M 根据这个得数，可以选择电机功率。以台湾产某品牌伺服为例，查样本得知，额定扭矩大于0.83N.M的伺服电机是400W。（200W是0.64N.M，小了。400W 额定1.27N.M，是所需理论扭矩的1.5倍，满足要求） 当然咯，端部安装部分和滚珠丝杠螺母预压以及润滑不良会对系统产生静态扭矩，也称初始扭矩，实际选择是需要考虑的。另外，导向件的摩擦系数不能单计理论值，比如采用滚珠导轨，多套装配后的总摩擦系数一定大于样本参数。而且，该结果仅考虑驱动这个静止的负载，如果是机床工作台等设备，还要考虑各向切削力的影响。 若考虑加速情况，较为详细的计算可以参考以下公式（个人整理修正的，希望业内朋友指点）： 水平使用滚珠丝杠驱动扭矩及电机功率计算： 实际驱动扭矩：T=(T1+T2)*e T：实际驱动扭矩； T1：等速时的扭矩； T2：加速时的扭矩； e：裕量系数。 等速时的驱动扭矩：T1=（Fa*I）/（2*3.14*n1） T1：等速驱动扭矩kgf.mm； Fa：轴向负载N【Fa=F+μmg，F：丝杠的轴向切削力N，μ：导向件综合摩擦系数，m：移动物体重量(工作台+工件)kg，g:9.8 】； I：丝杠导程mm； n1：进给丝杠的正效率。 加速时的驱动扭矩：T2=T1+J*W T2:加速时的驱动扭矩kgf.m;
1.确定滚珠丝杠副的导程P h 由传动关系图，工作台最高移动速度Vmax ，电机最高转速n max ，传动比i 等确定P h max max n i V P h ?= 当电机与滚珠丝杠副直联时 i=1 m ax m ax n V P h = 计算出的P h 要取较大值圆整。 2.滚珠丝杠副的载荷及转速计算 ● 最小载荷F min 机器空载时滚珠丝杠副的传动力，如工作台重量引起的摩擦力。 ● 最大载荷F max 选机器承受最大负荷时滚珠丝杠副的传动力。如机床切削时，切削力滚珠丝杠轴向的分力与导轨磨擦力之和即为F max （这时导轨磨擦力是由工作台、工件、夹具三者总的重量以及切削力在垂直导轨方向的分量共同引起）。 ● 滚珠丝杠副的当量转速n m 及当量载荷F m 滚珠丝杠副在n 1, n 2, n 3, …n n 各种转速下，各转速工作时间占总时间的百分比 分别为t 1%, t 2%, t 3%… t n %,所承受的载荷分别是F 1, F 1, F 1… F n 。 %%%2211n n m t n t n t n n +??????++= 3 322321131% %%m n n n m n t n F t n F t n F F +??????++= 当负荷与转速接近正比变化时，各种转速使用机会均等时，可采用下列公式计算： 2 min max n n n m += 3 2min max F F F m +=

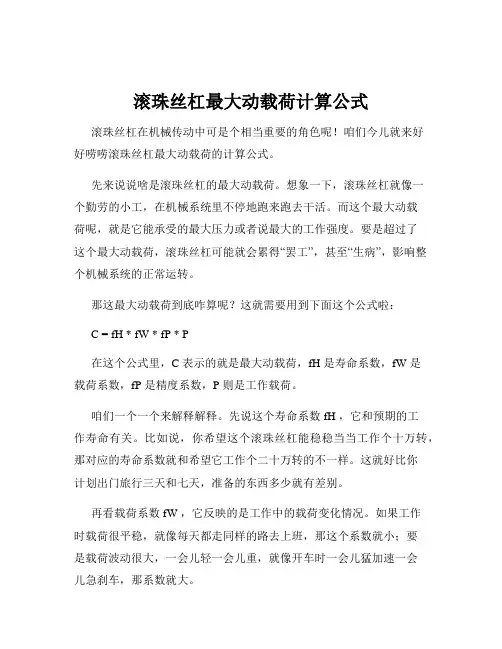

h )(100603 N f f f F L n C c a w m h m m ? = ● 按滚珠丝杠副的预期运行距离Ls(千米)计算： )(N f f f F P L C c a w m h s m ?= ● 有预加负荷的滚珠丝杠副还需按最大轴向负荷F max 计算： max F f C e am = 式中 L h —预期工作时间（小时）（见表-5）。 L s —预期运行距离（km ）,一般取250km 。 f a —精度系数。根据 初定的精度等级（见表-6）选。 f c —可靠性系数。一般情况下f c =1。在重要的场合，要求一组同样的滚珠丝杠副在同样条件下使用寿 命超过希望寿命的90%以上时f c （见表-7）选。 f w —负荷系数。根据负荷性质（见表-8）选。 f e —预加负荷系数（见表-9） 表-5 各类机械预期工作时间L h
4.1.1驱动扭矩仅为滑动丝杠的1/3 滚珠丝杠是滚珠丝杠与螺母间的螺纹沟槽做滚动运动，因此可获得高效率，与过去的滑动丝杠相比，驱动扭矩仅为1/3以下（图1与2）。从而，不仅可将旋转运动变为直线运动，而且可以容易地将直线运动变成旋转运动。 图1：正效率（旋转→直线） 图2：反效率（直线→旋转） 4.1.1.1导程角的计算法 p d h ??=πρβtan …………………………………… （ 1 ） β：导程角 （度） d p ：滚珠中心直径 （mm ） ρh ：进给丝杠的导程 （mm ） 4.1.1.2推力与扭矩的关系
当施加推力或扭矩时，所产生的扭矩或推力可用（2）~（4）式计算。 （1）获得所需推力的驱动扭矩 T ：驱动扭矩 Fa ：导向面的摩擦阻力 Fa=μ×mg μ：导向面的摩擦系数 g ：重力加速度 （ 9.8m/s 2 ） m ：运送物的质量 （ kg ） ρh ：进给丝杠的导程 （ mm ） η：进给丝杠的正效率 （图1） （2）施加扭矩时产生的推力 h T Fa ???=ρηπ12…………………………………… （ 2 ） Fa ：产生的推力 （ N ） T ：驱动扭矩 （N mm ） ρh ：进给丝杠的导程 （ mm ） η：进给丝杠的正效率 （图1） （3）施加推力时产生的扭矩 π ηρ22Fa h T ??= …………………………………… （ 4） T ：驱动扭矩 （N mm ） Fa ：产生的推力 （ N ） ρh ：进给丝杠的导程 （ mm ） η：进给丝杠的正效率 （图2）
4.1.1.3驱动扭矩的计算例 用有效直径是：32mm ，导程：10mm （导程角：5O 41’的丝杠，运送质量为500Kg 的物体，其所需的扭矩如下 （1）滚动导向（μ=0.003） 滚珠丝杠及（μ=0.003，效率η=0.96） 导向面的摩擦阻力 Fa=0.003×500×9.8=14.7N 驱动扭矩 mm N T ?=??=2496 .02107.14π （2）滚动导向（μ=0.003） 滚珠丝杠及（μ=0.2，效率η=0.32） 导向面的摩擦阻力 Fa=0.003×500×9.8=14.7N 驱动扭矩 mm N T ?=??=7332 .02107.14π 4.1.2能高速进给 因滚珠丝杠效率高，发热低，从而能进行高速进给。 高速例）图7表示使用大导程滚珠丝杠以2m/s 速度使用时的速度线图。
1. 马达额定转速 3000 最高速度 250 mm/s 则 丝杆导程 0.25 *60 *1000 3000 2. 根据行程长度 100mm 则确定丝杆长度150mm 3. 轴向容许负荷的计算： C 0a : 基本额定静负荷 （kN ） F amax : 容许轴向最大负荷 （kN ） fs : 静的安全系数 C Oa fs 4. 选者滚珠丝杆轴径 ￠20mm 5. 其支撑方法为 固定-------自由 型 6. 滚珠丝杆的临界转速计算 N 1 : 临界转速 （min -1) L b 安装间距 E ：杨氏模量 （2.06*105N/mm 2) I : 螺杆轴的最小断面二次矩 ( mm 4) I=πd 41 /64 (d 1螺杆轴沟槽直径） r : 密度 (7.85*106kg/mm 3) A: d: 丝杆轴沟槽直径 （mm) λ：安装方式系数 D : 滚珠中心径 N 1 =λ*(d/ L 2b ）*107=3.4*（17.2/1502)* 107=51078.6 rpm N 2 =7000/D=7000/20.75=3373.5 rpm 由于N 2< N 1 所以选较小的为临界转速，即 滚珠丝杆的临界转速为N 2 故选马达的转速为 3000rpm 7. 丝杆轴的刚性计算: Ks 螺杆轴轴向刚性 E ：杨氏模量 （2.06*105N/mm 2) d: 螺杆轴沟槽直径 （mm) L: 安装间距 （mm) Ks=πd 2E/(4*1000*L) =3.14*17.22 *2.06*105/(4*1000*150）=318.9N/um 而BNF2005 的刚性为380N/um, 故满足其要求。 8.定位精度 =5mm F amax = C 0a = 10*3.0= 30KN
滚珠丝杠副传动系统 滚珠丝杠螺母副的特点 滚珠丝杠螺母副是一种低摩擦、高精度、高效率的机构。滚珠丝杠螺母副其它特点如下: 1.运动极灵敏，低速时不会出现爬行； 2.可以完全消除间隙并可预紧，故有较高的轴向刚度，反向定位精度高； 3.滚珠丝杠螺母副摩擦系数小，无自锁，能实现可逆传动； 4.滚珠丝杠螺母副的滚珠循环方式一般分外循环和内循环两种，如图7.3所示。 预紧是指它在过盈的条件下工作，把弹性变形量控制在最小限度。滚珠丝杠多采用双螺母调隙结构。用双螺母加预紧力消除轴向间隙时，必须注意：预紧力不宜过大或过小，要特别减小丝杠安装部分和驱动部分的间隙。 双螺母调隙结构分为螺纹式、垫片式和齿差式等，如图7.4所示。 內絹环方式 图7.3滚珠丝杠螺母副 （分别点击图片进入仿真页 a.螺纹式 b.垫片式
c.齿差式 图7.4双螺母调隙结构 滚珠丝杠的主要技术参数 滚珠丝杠的主要技术参数如图7.5所示。 1）名义直径DO 滚珠丝杠的名义直径DO是滚珠与螺纹滚道在理论接触角状态时，包络滚珠球心的圆柱直径。它是滚珠丝杠螺母副的特征尺寸。名义直径与承载能力有直接关系，DO越大，承载能力和刚度越大。 2）基本导程Ph 导程是丝杠相对于螺母旋转一圈时，螺母上基准点的轴向位移。导程的大小是根据机床的加工精度要求确定的。导程过小势必使滚珠直径变小，滚珠丝杠螺母副的承载能力亦随之减小。 3）滚珠直径dO 一般取d0=0.6Ph 4）滚珠的工作圈数j和工作滚珠总数N 工作圈数j 一般取2.5?3.5圈，而工作滚珠总数N以不大于150个为宜。 5）列数K 要求工作圈数较多的场合，可采用双列或多列式螺母的结构形式
滚珠丝杠及电机选型 1.滚珠丝杠及电机选型计算 1.1 确定滚珠丝杠副的导程 据电机额定转速和X 向滑板最大速度，计算丝杠导程。X 向运动驱动电机选择松下MDMA152P1V ，电机最高转速为4500rpm 。电机与滚珠丝杆直连，传动比为1。X 向最大运动速度25mm/s ，即1500mm/min 。则丝杠导程为 mm n i V P h 34.045001/1500/max max ≈?=?= 实际取mm P h 10=，可满足速度要求。 1.2 滚珠丝杠副的载荷及转速计算 滚动导轨承重时的滑动摩擦系数最大为0.004，静摩擦系数与摩擦系数差别不大，此处计算取静摩擦系数为0.006。则导轨静摩擦力： N f g M F 2.108548.91500006.000=?+??=+??=μ 式中： M ——工件及工作台质量，经计算M 约为1500kg 。 f ——导轨滑块密封阻力，按4个滑块，每个滑块密封阻力5N 。 由于该设备主要用于检测，丝杠工作时不受切削力，检测运动接近匀速，其阻力主要来自于导轨、滑块的摩擦力。则有： 15010/2560/60min max =?=?=≈h P v n n rpm N F F F 2.1080min max =≈≈ 滚珠丝杠副的当量载荷： 3 2min max F F F m +=≈0F =108.2N 滚珠丝杠副当量转速： 1502 min max =+=n n n m rpm 1.3 滚珠丝杠副预期额定动载荷 1.3.1按滚珠丝杠副预期工作时间计算： N f f f F L n C c a w m h m am 06.5551 110012.10815000150601006033=??????=? = 式中： m n ——当量转速，15010/2560/60=?=?=h m P v n rpm h L ——预期工作时间，测试机床选择15000小时
数控滑台进给用滚珠丝杠副的设计计算: 横向与纵向滑台的总重量 W 1=3000N 立柱最大重量W 2 =5000N 工作台最 大行程 L K =1000mm 工作台导轨的摩擦系数:动摩擦系数μ=0.1 静摩擦 系数μ 0=0.2 快速进给速度 V max =8m/min 定位精度20 μm/300mm 全行程25μm重复定位精度10μm要求寿命20000小时(两班制工作十年)。 1)确定滚珠丝杠副的导程 因伺服电机与丝杠直联，i=1 由表1查得 V m ax =8m/min n m ax =1440r/min 代入得，
P h ≈5.56mm 由于计算出的P h 值应取较大值圆整，因此 P h =6mm 2）确定当量转速与当量载荷 （1）各种切削方式下，丝杠转速 由表1查得 V 1=0.6 V 2 =0.8 V 3 =1 V 4 =8 代入得 n 1=100 n 2 =133 n3=167 n 4 =1333 （1）各种切削方式下，丝杠轴向载荷 由表1查得 已知W 1=3000N W 2 =5000N
代入得 （3）当量转速 由表1查得 代入得 ≈267r/min n m （2）当量载荷 代入得 F =1380N m 3）预期额定动载荷 （1）按预期工作时间估算
按表9查得：轻微冲击取 f =1.3 w 按表7查得：1～3取 =0.44 按表8查得：可靠性97%取f c =20000小时 已知：L h 代入得 C =27899N m 计算：（2）拟采用预紧滚珠丝杠副，按最大负载F max =4.5 按表10查得：中预载取 F e 代入得 取以上两种结果的最大值 =27899N C m 4）确定允许的最小螺纹底径 （1）估算丝杠允许的最大轴向变形量 ① ≤（1/3～1/4）重复定位精度 ② ≤（1/4～1/5）定位精度 : 最大轴向变形量μm
滚珠丝杆的选型方法 一.滚珠丝杆的选型步骤 1、决定使用条件：根据移动物体的重量、进给速度、运行模式、运行模式、丝杆轴转速、行程、安装方向（水平or竖直）、寿命时间、定位精度。 2、宇轩滚珠丝杆的规格：使用条件，预选出滚珠丝杆的精度等级（C3-C10）、丝杆轴径、螺距、全长。 3、确认基本安全性： 1、容许轴向负载：确认轴向负载在丝杆的容许轴向负载值围。 2、容许转速：确认丝杆轴的转速在其容许转速值围。 3、寿命：计算丝杆的寿命时间，确认可以确保所需的寿命时间。 二、螺纹部分的长度 行程+螺帽长度+余量=螺纹部分的长度 余量为超行程允许量，一般设定为螺距的1.5-2倍。 三、容许轴向负载 容许轴向负载是指相对于可能使丝杆轴发生屈曲的负载，确保其安全性的负载。施加于丝杆轴的最大轴向负载必须小于容许轴向负载。 容许轴向负载（P）：P=m d4 e2 ×104(N) 式中 d:丝杆轴螺纹径（mm）；e:负载作用点间距（mm）m：由滚珠丝杆的支撑方式决定的系数 容许轴向负载的计算例：<使用条件> 丝杆轴径：Φ15、螺距5 安装方法：固定—铰支 负载作用点间距e1=820mm 丝杆轴螺纹牙根直径d=12.5 已知，安装方法为固定—铰支，所以m=10； 则P=m d 4 e12×104(N)=10×12.54 8202 ×104=3630（N） 因此，最大轴向负载为3630N以下。

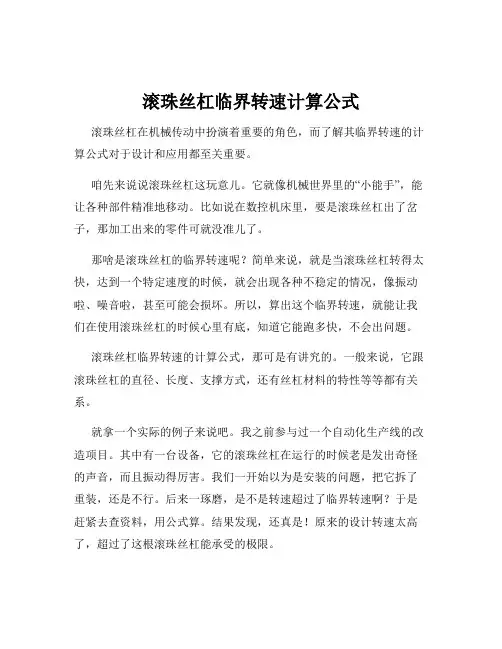

四、容许转速 滚珠丝杆的转速取决于必要的进给速度和滚珠丝杆的螺距，且须小于容许转速。从转轴的危险速度和螺母部循环滚珠的极限转速DmN值这两个方面。 4—1危险转速： 滚珠丝杆的容许转速小于与丝杆轴固有振动一致的危险速度的80%。 容许转速（min?1） N C=g d e22 ×107(min?1) 式中 e:支撑间距（mm）；d:丝杆轴螺纹径（mm）； g；由滚珠丝杆的支承方式决定的系数 容许转速计算例： 丝杆轴经：Φ15、螺距5；安装方法：固定—铰支；负载作用点间距e2=790mm。 已知安装方法为固定—铰支，则g=15.1 则容许转速（Nc）为： N C=g d e22×107(min?1)=15.1×12.5 7902 ×107（min?1）=3024(min?1) 因此，转速为3024min?1。
滚珠丝杠基础知识(上) 来源: 微小型轴承网 2006-4-19 8:52:00 1 滚珠丝杠公称直径与公称导程组合、制造范围 3 滚珠丝杠副的结构类型、编号方法
5 滚珠丝杠副的精度 5.1 精密等级 根据使用范围及要求将滚珠丝杠副分为定位滚珠丝杠幅(P)传动滚珠丝杠副(T)，精度分为七个等级，即1、2、3、4、5、6、7、10级，1级精度最高，依次降低。
5.2行程偏差和行程变动量 根据滚珠丝杠副类型按下表检验 5.2.1 有效行程内的行程偏差ep与行程变动量VUP: 有效行程是有精度要求的行程长度LU Lu=Lx+2La+LnLa安全行程La=(1-2)ph Lx机械最大行程Ln螺母的长度ph公称导程
E1-E2按国家标准GB/T17857.3-1998，―滚珠丝杠副的验收条件和验收检验‖。见附表1。 5.2.2 300mm行程内与2π弧度行程内行程变动量V300P与V2 π p E3-E4按国家标准GB/T17857.3-1998，―滚珠丝杠副的验收条件和验收检验‖。见附表1续。 5.2.3 余程Le 余程是没有精度要求的行程长度。 余程表6 6 行程补偿值C 6.1 滚珠丝杠的热变形将导致长度、定位精度变化，热变形可由下式给出： δt=α*△t*Lu (公式1) α-热膨胀系数(12.0*10-6) △t -温升(一般取2-4℃) Lu-有效行程(Lu=Lx+2La+Ln)或Lu=L1-2Le L1-螺纹全长Le-余程Le见表6 6.2 目标行程Phs

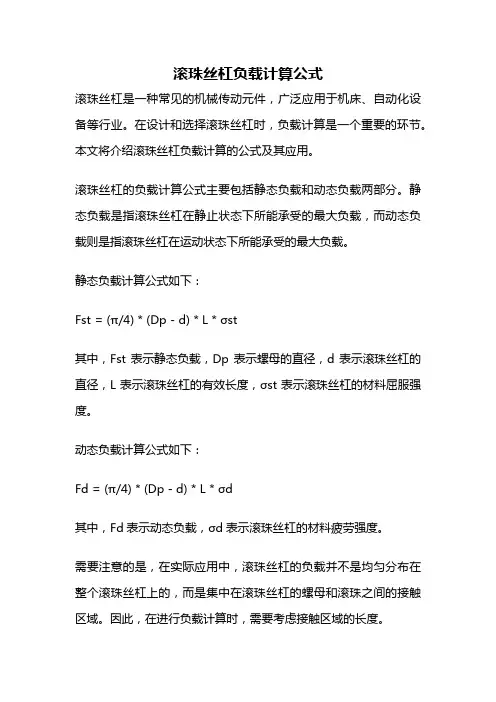

为了补偿由于热膨胀或弹性变形引起的丝杠长度变化，将滚珠丝杠的导程制造得稍大于或小于公称导程，着根据实际需要提出得含有方向目标要求的导程叫目标导程。目标导程乘以丝杠上的有效圈数叫目标行程。 6.3 目标偏差C 目标行程和公称行程之差叫行程偏差C，为了补偿热变形的影响，行程偏差C=δt(δt见公式1)并为负值。 6.4 丝杠的预拉伸力 规定了行程偏差C的滚珠丝杠副，在采用固定-固定安装方式时，还可以采用丝杠预拉伸的方法来进一步补偿热变形，预拉伸力Ft: Ft=δt*A*E/ Lu=α*△t*E*(πd22/4)(公式2) E-弹性模量2.1×105Mpa(即2.1×105N/mm2) d2-丝杠底径(mm) △t-温升(一般取2-4℃) 7 基本额定载荷及寿命 7.1 轴向基本额定静载荷Coa 滚珠丝杠副在承受最大接触应力处产生不大于0.0001倍的钢球直径的永久变形时，所能承受的最大轴向载荷。 7.2 轴向基本额定载荷Ca：一组(相当数量)相同参数的滚珠丝杠副，在相同的条件下，运转106转时，90%的滚珠丝杠副的螺纹滚道的表面或钢球的表面不发生疲劳点蚀所能承受的最大轴向载荷。
滚珠丝杠 1.滚珠丝杠计算 1. 确定滚珠丝杠副的导程 根据电机最高转速为3000min -1。电机与滚珠丝杆直连， X 向最大运动速度V max 1000mm/s ，即60×1000=6000mm/min 。则丝杠导程为 mm n i V P h 2030001/6000/max max =?=?= 即mm P h 20=，可满足速度要求。 2.螺帽的选择 (1)所需基本动额定负载与容许转速(DmN 值) 各动作模式下轴向负载的计算
3.丝杠轴的选择 丝杠轴全长(L)与危险速度(Nc)、屈曲载荷(Pk)的研讨
1.8 电机选择 条件：选择伺服电机驱动，伺服电机选取松下NAS A4系列MDMA152P1V 型大惯量电机，其功率：1.5KW, 额定转矩：7.15 N.m, 电机惯量JM ：0.00123 Kg.m 2 X 向运动工件及工作台质量估计最大值约1500Kg 。 1.8.1 外部负荷的转动惯量： 丝杆部分的转动惯量： 22210151996565.0031.0633.312 121m kg r m J ?=??=?= 外部负荷的负荷转动惯量： 2221 090.01899920201.015000151996565.0)2(m kg P m J J h L ?=?? ? ???+=?+=ππ 则有：
45.1500123 .0 090.01899920==M L J J 加在电机上的转动惯量： 2 090.0202292000123.0 090.01899920m kg J J J M L ?=+=+= 1.8.2 外部负荷产生的摩擦扭矩： m N P F T h p ?=???=???= -- 940.19133960109 .02102.10810233πηπ 式中： h P ——滚珠丝杆副的导程 η——未预紧的滚珠丝杆副的效率（2级精度η=0.9） F ——外加轴向载荷，含导轨摩擦力，其中含切削力为0 1.8.3 预紧力产生的摩擦扭矩： m N P F T h p D ?=?-??=?-??=-- 360.01346588109 .09.0121007.361012322 322πηηπ 式中： p F ——滚珠丝杆副间的预紧力，N F F p 07.363/2.1083/max === 1.8.4 支承轴承产生的摩擦扭矩： 选择HRC 轴承，型号：7603050TN ，查轴承样本可得摩擦力矩：1b T =0.23N.m 。 1.8.5 加速度产生的负荷扭矩： 根据设计要求可知：X 向工作台运动速度为v=25mm/s ，对应电机转速2n =150rpm ，最大加速度为a=40mm/s 2,则工作台速度从0升至25mm/s 所需时间： 25.140 2522=?==a v t s 当电机转速从1n =0升至2n =150rpm 时，其负荷扭矩 m N t n n J T j . 560.2542076325 .160)0150(2 090.020*******)(212=?-??=?-?=ππ 1.8.6 电机总扭矩： m N m N T T T T T b j D p m .15.7. 850.68901312<=+++= 所选择电机额定扭矩为7.15N.m ，大于计算电机总扭矩3倍以上。所选择电机扭矩符合要求。
丝杠螺母传动机构
丝杠螺母机构又称螺旋传动机构。它主要用来将旋转运动变换为直线运动或将直线运动变换为旋转运动。有以传递能量为主的(如螺旋压力机、千斤顶等)；也有以传递运动为主的如机床工作台的进给丝杠)；还有调整零件之问相对位置的螺旋传动机构等。 丝杠螺母机构有滑动摩擦机构和滚动摩擦机构之分。滑动丝杠螺母机构结构简单，加工方便，制造成本低，具有自锁功能，但其摩擦阻力矩大、传动效率低(30％～40％)。滚珠丝杠螺母机构虽然结构复杂、制造成本高，不能自锁，但其最大优点是摩擦阻力矩小、传动效率高(92％～98％)，精度高，系统刚度好，运动具有可逆性，使用寿命长，因此在机电一体化系统中得到大量广泛应用。本节主要介绍滚珠丝杠螺母机构。 1．工作原理如图2—1所示，丝杠4和螺母1的螺纹滚道间置有滚珠2，当丝杠或螺母转动时，滚珠2沿螺纹滚道滚动，则丝杠与螺母之间相对运动时产生滚动摩擦，为防止滚珠从滚道中滚出，在螺母的螺旋槽两端设有回程引导装置3，如图2一la所示的反向器和图2—1b所示的挡珠器，它们与螺纹滚道形成循环回路，使滚珠在螺母滚道内循环。 2．传动形式根据丝杠和螺母相对运动的组合情况，其基本传动形式有如图2—2所示的四种类型。
(1)螺母固定、丝杠转动并移动如图2—2a所示，该传动形式因螺母本身起着支承作用，消除了丝杠轴承可能产生的附加轴向窜动，结构较简单，可获得较高的传动精度。但其轴向尺寸不宜太长，否则刚性较差。因此只适用于行程较小的场合。 (2)丝杠转动、螺母移动如图2-2b所示，该传动形式需要限制螺母的转动，故需导向装置。其特点是结构紧凑，丝杠刚性较好。适用于工作行程较大的场合。 (3)螺母转动、丝杠移动如图2_2c所示，该传动形式需要限制螺母移动和丝杠的转动，由于结构较复杂且占用轴向空间较大，故应用较少。 (4)丝杠固定、螺母转动并移动如图2—2d所示，该传动方式结构简单、紧凑，但在多数情况下使用极不方便，故很少应用。 此外，还有差动传动方式，其传动原理如图2_3所示。该方式的丝杠上有基本导程(或螺距)不同的(如L01、L02)两段螺纹，其旋向相同。当丝杠2转动时，可动螺母1的移动距离s=n(L01-L02)(n为丝杠转速)，如果两基本导程的大小相差较少，则可获得较小的位移s。因此，这种传动方式多用于各种微动机构中。
