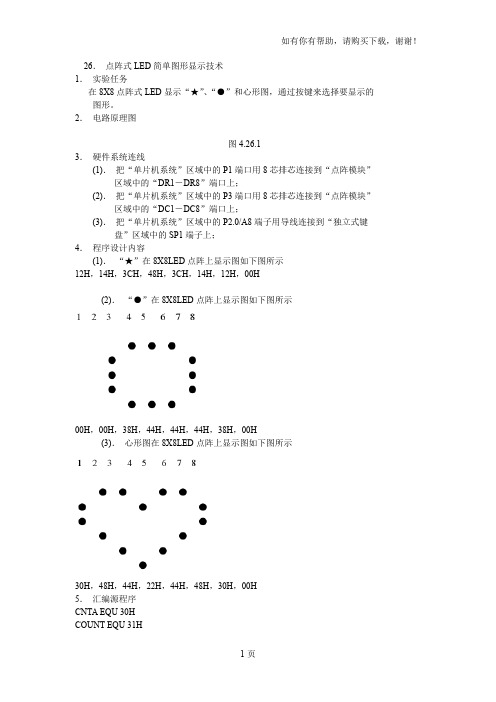

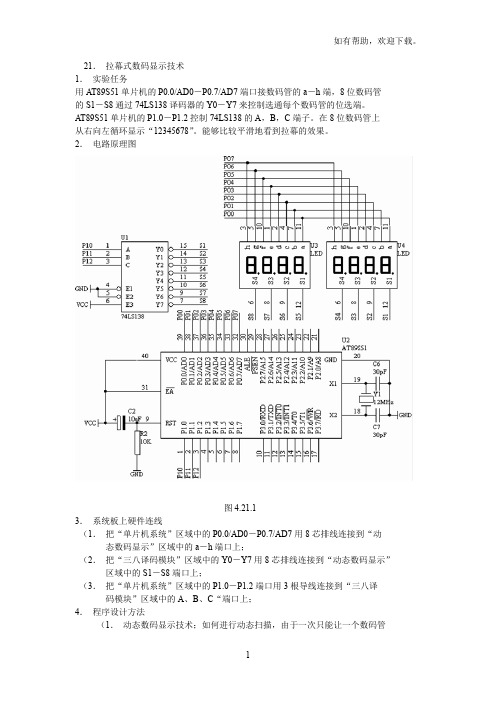

26．点阵式LED简单图形显示技术
1．实验任务
在8X8点阵式LED显示“★”、“●”和心形图，通过按键来选择要显示的图形。
2．电路原理图
图4.26.1
3．硬件系统连线
(1)．把“单片机系统”区域中的P1端口用8芯排芯连接到“点阵模块”
区域中的“DR1－DR8”端口上；
(2)．把“单片机系统”区域中的P3端口用8芯排芯连接到“点阵模块”
区域中的“DC1－DC8”端口上；
(3)．把“单片机系统”区域中的P2.0/A8端子用导线连接到“独立式键
盘”区域中的SP1端子上；
4．程序设计内容
(1)．“★”在8X8LED点阵上显示图如下图所示
12H，14H，3CH，48H，3CH，14H，12H，00H
(2)．“●”在8X8LED点阵上显示图如下图所示
00H，00H，38H，44H，44H，44H，38H，00H
(3)．心形图在8X8LED点阵上显示图如下图所示
30H，48H，44H，22H，44H，48H，30H，00H
5．汇编源程序
CNTA EQU 30H
COUNT EQU 31H
ORG 00H
LJMP START
ORG 0BH
LJMP T0X
ORG 30H
START: MOV CNTA,#00H
MOV COUNT,#00H
MOV TMOD,#01H
MOV TH0,#(65536-4000) / 256 MOV TL0,#(65536-4000) MOD 256 SETB TR0
SETB ET0
SETB EA
WT: JB P2.0,WT
MOV R6,#5
MOV R7,#248
D1: DJNZ R7,$
DJNZ R6,D1
JB P2.0,WT
INC COUNT
MOV A,COUNT
CJNE A,#03H,NEXT
MOV COUNT,#00H
NEXT: JNB P2.0,$
SJMP WT
T0X: NOP
MOV TH0,#(65536-4000) / 256 MOV TL0,#(65536-4000) MOD 256 MOV DPTR,#TAB
MOV A,CNTA
MOVC A,@A+DPTR
MOV P3,A
MOV DPTR,#GRAPH
MOV A,COUNT
MOV B,#8
MUL AB
ADD A,CNTA
MOVC A,@A+DPTR
MOV P1,A
INC CNTA
MOV A,CNTA
CJNE A,#8,NEX
MOV CNTA,#00H
NEX: RETI
26．点阵式LED简单图形显示技术 1．实验任务 在8X8点阵式LED显示“★”、“●”和心形图，通过按键来选择要显示的图形。 2．电路原理图 图4.26.1 3．硬件系统连线 (1)．把“单片机系统”区域中的P1端口用8芯排芯连接到“点阵模块” 区域中的“DR1－DR8”端口上； (2)．把“单片机系统”区域中的P3端口用8芯排芯连接到“点阵模块” 区域中的“DC1－DC8”端口上； (3)．把“单片机系统”区域中的P2.0/A8端子用导线连接到“独立式键 盘”区域中的SP1端子上； 4．程序设计内容 (1)．“★”在8X8LED点阵上显示图如下图所示 12H，14H，3CH，48H，3CH，14H，12H，00H (2)．“●”在8X8LED点阵上显示图如下图所示 00H，00H，38H，44H，44H，44H，38H，00H (3)．心形图在8X8LED点阵上显示图如下图所示 30H，48H，44H，22H，44H，48H，30H，00H 5．汇编源程序 CNTA EQU 30H COUNT EQU 31H
ORG 00H LJMP START ORG 0BH LJMP T0X ORG 30H START: MOV CNTA,#00H MOV COUNT,#00H MOV TMOD,#01H MOV TH0,#(65536-4000) / 256 MOV TL0,#(65536-4000) MOD 256 SETB TR0 SETB ET0 SETB EA WT: JB P2.0,WT MOV R6,#5 MOV R7,#248 D1: DJNZ R7,$ DJNZ R6,D1 JB P2.0,WT INC COUNT MOV A,COUNT CJNE A,#03H,NEXT MOV COUNT,#00H NEXT: JNB P2.0,$ SJMP WT T0X: NOP MOV TH0,#(65536-4000) / 256 MOV TL0,#(65536-4000) MOD 256 MOV DPTR,#TAB MOV A,CNTA MOVC A,@A+DPTR MOV P3,A MOV DPTR,#GRAPH MOV A,COUNT MOV B,#8 MUL AB ADD A,CNTA MOVC A,@A+DPTR MOV P1,A INC CNTA MOV A,CNTA CJNE A,#8,NEX MOV CNTA,#00H NEX: RETI
实验一：扩展存储器读写实验 一.实验要求 编制简单程序，对实验板上提供的外部存贮器（62256）进行读写操作。 二.实验目的 1．学习片外存储器扩展方法。 2．学习数据存储器不同的读写方法。 三.实验电路及连线 将P1.0接至L1。CS256连GND孔。 四.实验说明 1．单片机系统中，对片外存贮器的读写操作是最基本的操作。用户藉此来熟悉MCS51单片机编程的基本规则、基本指令的使用和使用本仿真实验系统调试程序的方法。 用户编程可以参考示例程序和流程框图。本示例程序中对片外存贮器中一固定地址单元进行读写操作，并比较读写结果是否一致。不一致则说明读写操作不可靠或该存储器单元不可靠，程序转入出错处理代码段（本示例程序通过熄灭一个发光二极管来表示出错）。读写数据的选用，本例采用的是55（0101，0101）与AA（1010，1010）。一般采用这两个数据的读写操作就可查出数据总线的短路、断路等，在实际调试用户电路时非常有效。 用户调试该程序时，可以灵活使用单步、断点和变量观察等方法，来观察程序执行的流程和各中间变量的值。 2．在I状态下执行MEM1程序，对实验机数据进行读写，若L1灯亮说明RAM读写正常。
3．也可进入LCA51的调试工具菜单中的对话窗口，用监控命令方式读写RAM，在I状态执行SX0000↓ 55，SPACE，屏幕上应显示55，再键入AA，SPACE，屏幕上也应显示AA，以上过程执行效果与编程执行效果完全相同。 注：SX是实验机对外部数据空间读写命令。 4．本例中，62256片选接地时，存储器空间为0000~7FFFH。 五.实验程序框图 实验示例程序流程框图如下： 六.实验源程序： ORG 0000H LJMP START ORG 0040H START:
单片机原理及应用 实 训 报 告 班级：应电14.2班
摘要： 《单片机应用系统设计项目化教程》这本书根据教育部新的教学改革要求和企业岗位技能需求，以高技能应用型人才专业能力培养为目标，结合作者多年的教学经验与课程改革成果进行编写。全书通过6个典型项目任务，着重介绍单片机基本原理及应用系统的设计方法与技巧，包括流水灯控制系统设计、简易数字时钟设计、数字电压表设计、低频信号发生器设计、数据存储及回放系统设计和窗帘智能控制系统设计等。本书采用“理实一体、项目化教学”模式进行容编排，将单片机原理及应用系统设计的相关知识点融入项目中进行讲解，易教易学，效果良好。 目录 摘要·· 2 目录·· 2 实训名称·· 3 实训地点·· 3 实训时间·· 3 实训目的·· 3 实训项目·· 3
项目1· 3 项目2· 4 项目3· 5 项目4· 6 实训总结·· 7 实训名称：单片机原理及应用 实训地点：行政楼523 实训时间：2016.6.27—6.30 实训目的： 1、掌握结构化程序设计的基本方法，基本掌握面向对象程序设计的基本 思路和方法。 2、掌握C的基本概念和基础知识。 3、通过训练能够读懂较为复杂的C语言源程序并具备基本C语言程序设 计的能力。 4、熟练掌握各种常用类的定义继承文件的应用，为更好的理解面向对象 打下更好的基础。 5、掌握面向对象的基本原理，提高学生综合程序设计的能力。 6、培养自己独立解决问题，找资料的能力。同学之间相互帮助、相互交
流、相互合作的团队精神。 7、通过实训检查自己学习上的不足，达到熟练掌握C语言的基本知识和 技能。 实训项目： 项目1 点亮一个LED,每隔一定时间循环熄灭、点亮… 设计思路：端口送高电平，led熄灭，延时1s，端口送低电平，led点亮，延时1s，就这样一直循环。 程序 #include
一、实验板的介绍及其下载方法 注意事项： 1.请勿随意插拔实验板上有关的芯片！ 2.请勿随意拔出实验板中的有关跳线！ 3.请勿用手接触实验板上焊盘，防止静电！ 4.做完实验，请把实验板、下载线、下载板完整的交还给实验老师！ 1.实验板的介绍： 单片机硬件实验不同于之前的软件模拟实验，软件模拟实验只是让PC机模拟单片机来进行程序的运行，而硬件实验是让真正的硬件单片机来执行我们所编写的代码。 硬件实验是基于市面上现成的实验箱上来完成的，实验箱本身的功能是比较复杂和强大的，我们只需要关注于我们实验中所涉及到的部分，与本次试验无关的可以不用看。 实验板的原理图如下： 我们可以把整个电路分为3个部分:
一、单片机最小系统：能够保证单片机运行的最简单的配置，主要包括：单片机+时钟电路+复位电路+电源。 单片机电路： 复位电路：让单片机上电之后可靠的复位。本系统支持51和AVR两种单片机的复位，可以跳线来进行选择。一般实验下我们选择51来进行复位，即1和2短接。 时钟电路：给单片机提供一个时钟。 电源：本实验板可以外接DC或者通过USB来进行供电。 二、下载电路：在PC机上编写完程序之后，我们要通过下载电路把PC上的程序下载到单片机中的ROM中。
本实验板支持STC89C52和AT89S52两种单片机程序的下载。但两者的下载方式完全不一样。 AT89S52的下载接口：通过一根10芯的排线把实验板和下载板连接起来，然后把下载板插入PC的USB接口中。 STC89C52的下载电路：STC系列的单片机实际上都是通过单片机的串口进行下载程序的。所以硬件上只要添加一个串口电平转换的芯片MAX232，就可以实现单片机和PC的通信。此电路已经集成在实验板上了。由于考虑到很多笔记本电脑不带串行接口，所以我们配置了一个USB转串口线，不过要使用转串口，需要添加驱动程序。 三、外部功能模块：单片机就是通过外部功能模块来实现检测和控制作用。比如通过LED 来发光；通过数码管来进行显示；通过继电器来进行控制通和断等等。 2.下载步骤 下面来分别介绍STC89C52和AT89S52具体的下载方法，在实验过程中，任选其中一种。AT89S52的下载方法： 1）.准备好下载用的16进制文件，即后缀名是hex的文件。请注意一定要在KEIL 如图所示的选项中进行设置，即点击Target 1之前的按钮，出现以下对话框：

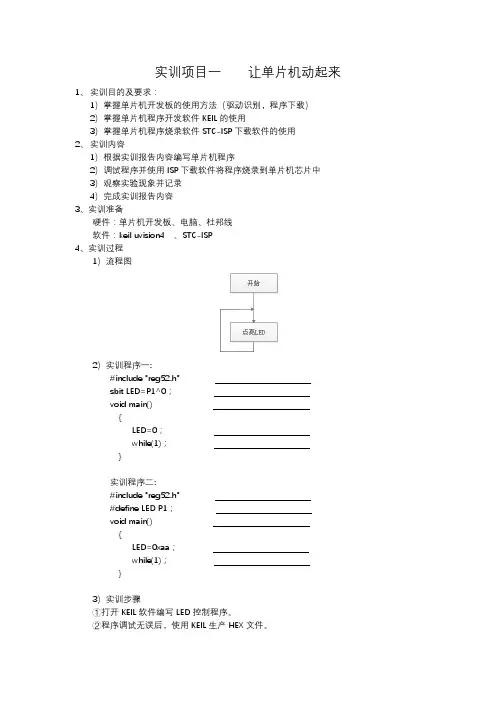

单片机实训项目
本文档包含了一批实训项目，各种实训的安排由浅入深，学生可根据不同能力层次选择相应的实训项目。 采用开放式实训教学模式。所谓开放式实训教学,是指由学生自己根据实训题目的要求,独立拟定设计方案,设计电路,完成开发过程,辅导老师只负责对方案进行审查,在实训过程中给予必要的启发与引导,实训完成以后对结果和报告进行评价。实训内容及要求应具有开放性、探索性和创新性,让学生在“开放的空间”里自由开动脑筋,形成自由学习的氛围。 学生能在这种开放、宽松的实训环境下，充分发挥自己的主观能动性和聪明才智，将实训做得更好、收获更大。按照开放式实训教程建设的指导思想:加强基础、突出创新、开拓思维、培养能力、提高素质。构建以“基本技能培养→综合设计能力培养→创新设计能力培养”三个培养层次的开放式实训教学体系。在有效地保证大面积学生教学质量的同时, 使优秀学生能脱颖而出，使学生创新能力和实践动手能力得到一定程度的锻炼。
第一篇单片机中级实训项目 (4) 1.1 数控直流稳压电源设计 (4) 1.2 数字电压表设计 (5) 1.3 水温控制系统设计 (5) 第二篇单片机高级实训项目 (6) 2.1 简易电阻、电容和电感测试仪 (6) 2.2电表IC卡管理装置的设计 (6) 2.3无线环境监测模拟装置设计 (7)

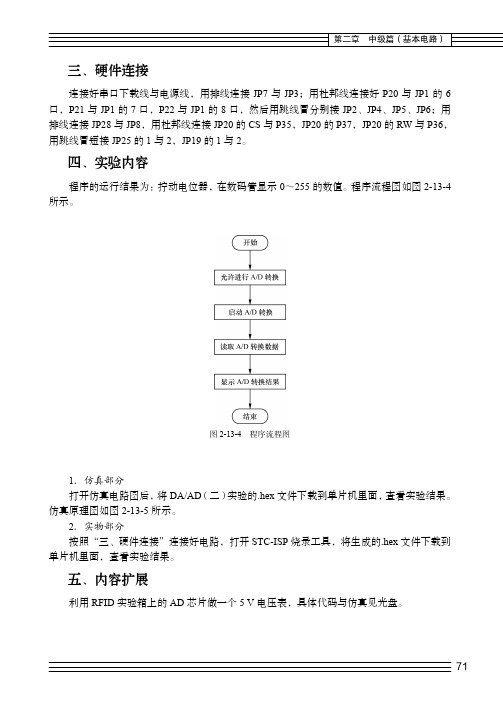

第一篇单片机中级实训项目 1.1 数控直流稳压电源设计 一、设计任务： 设计并制作出有一定输出电压范围和功能的数控电源。其原理示意图如下： 图1-2 数控直流稳压电源系统组成框图 图1 数控电源框图 二、设计要求： 1．基本要求 （1）输出电压：范围0～＋9.9V，步进0.1V，纹波不大于10mV；、 （2）输出电流：500mA； （3）输出电压值由数码管显示； （4）由“＋”、“－”两键分别控制输出电压步进增减； （5）为实现上述几部件工作，自制一稳压直流电源，输出±15V，＋5V。 2．发挥部分 （1）输出电压可预置在0～9.9V之间的任意一个值； （2）用自动扫描代替人工按键，实现输出电压变化（步进0.1V不变）； （3）扩展输出电压种类（比如三角波等）；
《单片机应用实践I 》 上海大学机械自动化学院 2007年10月
目录 1.仿真器及实验平台的使用 (3) 2.LED点阵扫描实验 (6) 3.七段LED数码管的显示与应用 (10) 4.定时器的应用 (15) 5.计数器的应用 (18) 6. 键盘扫描及显示实验 (23) 7. 数据传送实验 (31) 8. A/D、D/A转换实验 (38) 9. 系统综合扩展实验 (45) 10. 附录--------------------------------------------------------------48
仿真器及实验平台的使用 一．实验目的： 1．了解仿真实验系统的基本构成。 2．了解仿真软件的功能特点及使用方法。 3．通过实验了解MCS51内部寄存器的分布及使用方法 二、实验内容 编写并调试一个程序，验证下列个项。 1．BANK0——BANK3的分布及使用。 2．位寻址区的分布和使用。 3．内部RAM的分布和使用（包括直接及间接寻址）。 4．特殊功能寄存器（SFR）及其地址的对应关系。 三、调试方法 1．开启系统电源，并启动仿真软件Keil51。 2．在编辑状态下输入程序并存盘， 3．编译源程序，若出错则修改后重新编译，直至完全正确。 4．运行程序，（可采用单步（包括跟踪式和通过式）、断点、全速等多种方式）。 5．打开内部数据窗，观察程序执行过程中各对应单元的数据变化。 四、参考程序 ORG 0000H AJMP MAIN ORG 0030H MAIN: MOV SP, #80H ;BANK0——BANK3的分布及使用。 MOV A, #0 ;BANK0 ACALL BK SETB PSW.3 ACALL BK ;BANK1 CLR PSW.3 SETB PSW.4 ACALL BK ;BANK2 SETB PSW.3 ACALL BK ;BANK3 SETB 00H ;位寻址区的分布和使用; SETB 10H SETB 20H SETB 30H SETB 40H SETB 50H SETB 60H
单片机实训报告 姓名：程葡 班级：电信12304班学号：12013703 指导老师：杨雁冰
实训项目 任务一八路跑马灯 1、实验要求 P1口做输出口，接八只发光二级管，编写程序，使发光二级管显示不同的变换。 2、实验目的 1、学习P1口的使用方法。 2、学习延时子程序的编写和使用。跑马灯电路如下图。 3、实验程序 功能：八路跑马灯左右移动循环 #include
任务二蜂鸣器发声 1.实验任务 从I/0端口输出不同频率的脉冲，控制扬声器发出不同音调。 2.实验目的 （1）学习输入/输出端口控制方法。 （2）了解音频发声原理。 （3）定时/计数器使用。 3.实验硬件电路 4.实验程序 #include< reg52.h> #define unit unsigned int #define unchar unsgned char sbit P2_3=P2^3; void delay(int ms); void main() { TMO D=0x 01; TH0 =(65536-500)/256; TL0=(65536-500)%256;

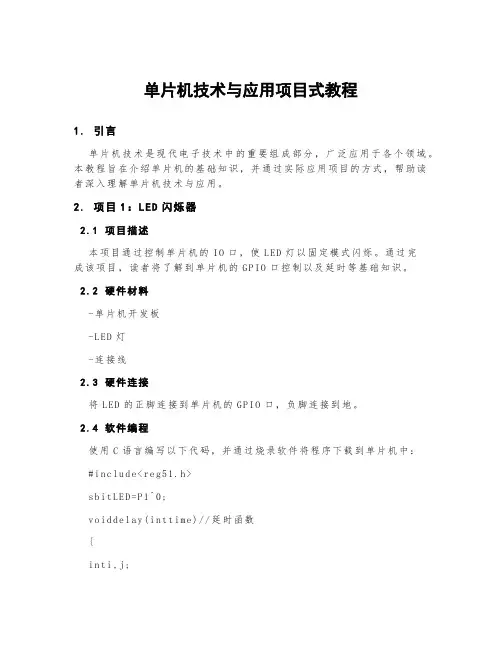

单片机技术实验教程 《单片机技术》原理与应用是机电一体化、应用电子技术、自动控制及数控技术应用等专业的一门实用技术骨干课程，它对培养学生的工程思维能力和解决问题的能力具有重要作用。通过本课程的学习 , 可以使学生较系统地掌握汇编语言的编程方法，掌握单片机的基本原理、接口和应用技术。熟悉单片机技术在工业控制中的应用 , 可以培养和锻炼学生动手操作和技术创新的能力，使得学生能紧跟计算机技术的发展脚步，为将来从事工业领域相关工作，尤其是自动控制以及应用电子产品的检测和维修奠定坚实的基础，为将来从事电子电器新产品设计开发，电子产品的检测和维护等工作奠定坚实的基础，是理工信息类大学生一门重要的技术课程。 课程重点是：单片机体系结构、存储器体系结构、指令系统、汇编语言程序设计、中断系统及其应用、定时器及其应用、外围设备与单片机的接口 技术。
实验一循环结构程序设计 实验目的 1、掌握汇编语言设计和调试方法； 2、熟悉键盘操作； 3、熟悉8051指令系统，掌握循环结构程序设计方法。 实验器材 DAILS 80985B+、微机开发系统、PC机 实验原理 利用R0寄存器做为循环次数计数器，利用DPTR寄存器做为外部RAM的地址指针，通过循环赋值实现外部RAM 2000H-20FFH 单元内容的清零。 程序设计的参考流程如下： 图1-1 清零程序流程图 实验内容与步骤 1、把单片机片外数据存储器的2000H-20FFH的内容清零。 2、把单片机片内数据存储器的40H-60H单元的内容依次送到片外数据存储器以2000H 作为首地址的数据块中。 实验注意事项 1、认真预习外部RAM读写操作和循环类指令。 2、认真预习外部RAM读写操作、逻辑与操作和交换类指令。 3、实验中认真记录程序在编译、链接和调试过程中出现的问题以及解决的方法，观察程序执行前后相关寄存器和存储单元内容的变化，并在实验总结中加以分析。

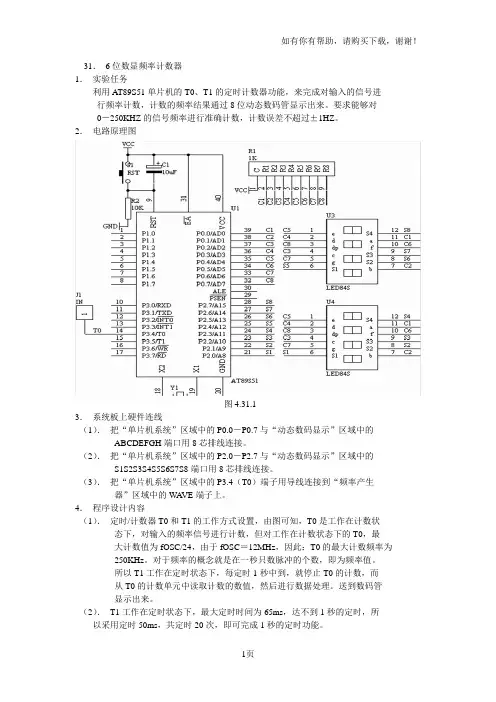

31．6位数显频率计数器 1．实验任务 利用AT89S51单片机的T0、T1的定时计数器功能，来完成对输入的信号进 行频率计数，计数的频率结果通过8位动态数码管显示出来。要求能够对 0－250KHZ的信号频率进行准确计数，计数误差不超过±1HZ。 2．电路原理图 图4.31.1 3．系统板上硬件连线 （1）．把“单片机系统”区域中的P0.0－P0.7与“动态数码显示”区域中的ABCDEFGH端口用8芯排线连接。 （2）．把“单片机系统”区域中的P2.0－P2.7与“动态数码显示”区域中的S1S2S3S4S5S6S7S8端口用8芯排线连接。 （3）．把“单片机系统”区域中的P3.4（T0）端子用导线连接到“频率产生器”区域中的W A VE端子上。 4．程序设计内容 （1）．定时/计数器T0和T1的工作方式设置，由图可知，T0是工作在计数状态下，对输入的频率信号进行计数，但对工作在计数状态下的T0，最 大计数值为fOSC/24，由于fOSC＝12MHz，因此：T0的最大计数频率为 250KHz。对于频率的概念就是在一秒只数脉冲的个数，即为频率值。 所以T1工作在定时状态下，每定时1秒中到，就停止T0的计数，而 从T0的计数单元中读取计数的数值，然后进行数据处理。送到数码管 显示出来。 （2）．T1工作在定时状态下，最大定时时间为65ms，达不到1秒的定时，所以采用定时50ms，共定时20次，即可完成1秒的定时功能。
