控制柜安装工艺目录
前言…………………………………
文件编制……………………………
标记…………………………………
钣金…………………………………
排版…………………………………
接线…………………………………
接地及绝缘…………………………
检查…………………………………
附录…………………………………
A、参考标准目录
B、导线、汇流排、紧固件配用表
C、绝缘导线载流量计算表
D、接地导体、螺柱关系表
E、电气间隙和爬电距离表
F、接头连接力矩表
G、麻花钻与丝攻配合关系表
H、导线颜色选用表
文件编制
1.接受图纸后，一套装订成全图，包括系统图、原理图、材料表、面板布置图、底板布置图和端子图等。用于全过程包括调试和图纸的存档，由技术人员保管使用。
2. 直至项目的结束要保持图纸的完整性、真实性、整洁性和过程信息记录的完整性。
3. 第二套图纸，包括材料表，面板布置图及底板布置图和端子图。主要用于材料核对、排版、放样、粘贴标签过程中使用。
4. 第三套装订，包括原理图接线图。由接线人员在接线过程中使用并保管。
5. 在原理图中每个元件旁标注明型号和附件规格，以方便工艺安排。当安装的辅料为特殊规格时，需要在布置图中明显标明，并在核实无库存情况下填写“辅料采购清单”。文件保存路径为：...项目号\项目号+填写日期+“辅料采购清单”。
6. 在图纸工艺安排过程中注意与材料表核对型号。如果发现错误立即填写“设计人员勘误确认表”。文件保存路径为：...项目号\项目号+填写日期+“设计人员勘误确认表”。要求设计人员确认并签字。
7. 对主电路连接所用的接触器、开关、端子的接线柱螺纹直径和进深进行统计确认。核对库存，缺少或特殊规格的辅料时填写“辅料购买清单”。文件保存路径为：...项目号\项目号+填写日期+“辅料购买清单”。
8. 对主电路需标明所用导线截面积，或按照设计人员书面设计截面安排（见表C）。
9. 检查线路线号的完整性和正确性，比如重复和漏标线号都需设计人员填写“设计人员勘误确认表”确认。文件保存路径为：...项目号\项目号+填写日期+“设计人员勘误确认表”。
10. 对电源线标明所需线号管数量以方便统计。文件保存路径为：…项目号\项目号+填写日期+“线号统计”。原则上每一电柜线号统计设定为一打印页，以方便每个电柜线号的包装。
11. 元件标签按照材料清单统计并保存。文件保存路径为：...项目号\项目号+日期+“*柜内元件标签”。
12. 元件项目字母和元件项目序号中间用一空格符隔开。
13. 柜内中文标签均用隶书。
14. 线号管字符在最后一个数值或字母下标加圆点“.”，以表示编号终了。
CB*/Z342-84,8.5.5
15. 按照设备配套明细表或施工用图样（布置图、装配图等）进行领料配套。所有电器设备应有制造厂产品合格证。
ZB/T U0603-89,
16. 所有产品合格证及说明书必须保存完整，以作为竣工资料的必须文件。
17. 核对设备及其保护元件的型号，规格和整定值应与配套明细表及图样相符。检查设备及零件应无缺损，必要时应检测设备的绝缘电阻。
ZB/T U0603-89,
18. 逐个检查电气元件的信号规格及脱扣器额定电流是否与图纸规定相
符。
CB*/Z342-84,7..
19. 检查内部仪表、灭弧罩、瓷件、胶木电器，应无裂纹或伤痕。
GB 50254-96，2.0.1.3
20. 熔断器及熔体的容量应符合设计要求。核对所保护电气设备的容量与熔体容量是否匹配。对后备保护、限流、自复、半导体器件保护等有专用功能的熔断器，严禁替代。
GB 50254-96，
21. <现场安装电缆手册>由电缆总清册、电缆排放表、电缆规格&各柜电缆使用情况表、总接线手册和各柜的接线手册组成。
22. 《电缆总清册》把现场每一根电缆的规格，编号，起始点等相关信息编制成表。通过此表现场人员可以知道总的电缆排放数量，每个柜的电缆引出数量等电缆排放总体工作量.
23. 《总接线手册》中把系统中每一根电缆连线的相关信息集中的编制再一起，通过此表可以知道总的接线工作量，并可以通过表中的线号栏把所有所需的线号预先打印出来，就免去拿着整套图纸前后找线号的麻烦。备注栏中可以随时记录安装过程中的其他情况，这些信息对日后设备的维护修理，和转场后的再次安装有着非常重要的作用。
24. 各分柜的接线手册的作用和总接线手册一样，但更强调各个单柜的接线工作量。这样有助于电气主管的现场协调.
标记
本篇说明
（一）
电柜中的标记系统犹如一城市中交通道路的指示牌。其指示语言的统一性将影响使用者对整个系统统一的理解，而指示标示本身的明显与否直接影响到操作和维修者对系统的操作和维护时的方便性。说到底就是一句话“一切为用户着想”。
本章中特别强调了对不同电压规格的熔断器要标明不同电压规格，对使用不同电流规格的熔断器也要标明其熔丝规格。这些也是国家标准中所强调的。在电柜的制造过程中如果能做，将会给现场维修电工带来很大的便利，这同时也是现场人员反映比较集中的问题。有时即使厂方人员到现场维修也会碰到此类问题。
对柜内元件标签粘贴的原则是：能对柜内元件在运行状态，检修状态以及被拆卸下后仍能做到标示作用，但同时也不能使柜内的标签看起来非常烦琐。最初是在元件和附近的线槽上粘贴，但这样不但看起来烦琐，而且如果线槽一卸去就会少了一套标示。最后还是决定在元件和其附近的底板上粘贴。这样无论在运行状态，检修状态甚至元件被卸下时，都一样能够起到标示作用。（见14、18条）对柜内主要开关的中文标签的统一制定还在摸索中。
（二）
经过一段时间的实践后，对中文标签的制作已经有了个初步基本的尺寸模板：对于单行字的标签实用30*12对于双行字的使用30*15。且中文标签现在只运用于柜内开关的标示，因为对于现场的柜内操作最实际的就是短
路器等的开关的操作。
另外为了现场操作和维护的方便，增加了柜内熔断器的定义表格。现在柜内的控制电源的次级回路中，很多是采用了熔断器的保护方式。就使得柜内的熔断器的规格和回路较多，当达到一定数量时对于快速准确的操作就有了一些困难，非得先翻图纸找到标号后再操作，甚至调试阶段的操作都如此。
这种表格标明了熔断器的电压等级，熔丝规格，熔断器标号及熔断器所通断回路的名称信息而且直接粘贴在熔断器附近的柜体侧面，使得观看和使用均能方便些。其它的诸如柜内重要元件的标示、柜内可调节元件的标示、PLC地址表和I\O元件的标示等等，都是为了方便现场人员的操作、维护而作为近似于图纸信息的现场延伸，而且与图纸比较起来更有现场的实用性，这种标示是用防水和防泥浆的材料制作的，这更适合隧道掘进现场的使用。（见20、21条）
实际操作中发现在维修维护操作台等此类面板元件较多的箱体上，仅仅靠每个元件的背面标号来查找还不是最方便的方法，如果在此类元件背面贴
（见14条）上与正面铭牌一致的中文标签和标号将提高维修时的查找效率。
随着进口元器件和各类仪表的使用，柜内不同输出电压等级的电源器件将增多，这将给准确快速维修带来一定的难度和安全隐患。为了有明显的区别，除了使用不同颜色的导线外，还需在每个电源元件上增加有文字说明的标签和元件标号。（见26条）
在每个线槽盖板的端口处贴上标签会给维护后柜内复原带来方便。（见5条）
柜门上贴的排版图除了美观外，更是为了现场维护操作人员的作为对比。（见22条）
23条是为了提高现场维修效率和速度而增加的。电气人员在一般情况下将不必随身携带厚重的图纸，可直接按照此表格进行检查。另外正在考虑新的现场电缆的电缆标签的制作。传统的电缆排我觉得已经不能适应现在现场安装的情况：字迹是手写的、字迹会因为记号笔的质量及所接触的泥浆而褪色、因为外形较电缆突出容易被扯断等等。新的电缆标签应该使用统一字体和统一规格，能够象贴纸一样使用方便，应能和电缆成一整体，即使电缆被收回也不会因为电缆间的摩擦而被拉掉。最重要的就是要能够防止现场的水和泥浆对字迹的侵蚀影响，即使有泥浆沾上用水对标签表面清洗即可。
1. 柜内元件标签均为黄色。
2. 元件标签按照材料清单统计。文件保存路径为：...项目号\项目号+日期+“元件标签”.xls。
3. 元件项目字母和元件项目序号中间用一空格符隔开。
4. 字母数字字体均用SWIS BT。
5. 线槽标签以英文大写SWIS BT字体打印
6. 柜内中文标签均用隶书。
7. 柜内中文标签标准尺寸为30mm*12mm。
8. 端子标签尺寸为35mm*7mm。
9. 标牌应正确、清晰，易于识别，安装牢固。
GB/T11633-2000,
10. 额定电压超过500V的配电板应设置警告标志。
GB/T11634-2000,
11. 盘、柜的正面及背面各电器、端子牌等应标明编号、名称、用途及操作位置，其标明的字迹应清晰、工整、不易褪色。
GB 50171-92,
12. 在每个电器元件上和近旁，应有与原理线路图相一致的元件代号，各对熔断器的近旁，应有熔片额定电流的标牌。
CB*/Z342-84,
13. 柜内元件安装完毕后，应立即按照材料表和原理图进行正确的标签粘贴。
14.标签在元件附近的底板和元件本体上粘贴。位置要明显易于发现，尽量不遮盖元件主要型号为准，且不靠近人员操作位置。面板元件附近要贴上与板前铭牌一致的中文标签。
15. 熔断器应具有标明其熔芯额定电压、额定电流、额定分断能力的耐久标志。
GB/T11634-2000,
16. 安装具有几种电压和电流规格的熔断器，应在底座旁详细标明其规格。
GB 50254-96，
17. 集中在一起安装的按钮应有编号或不同的识别标志，“紧急”按钮应有明显标志，并设保护罩。
GB 50254-96，
18. 对组合式元件要在其安装座和元件主体上都贴上标签，以使其在任何状态下都能起到标示作用。
19. 回路电压超过400V者，端子板应有足够的绝缘并涂以红色标志。GB 50171-92,三
20. 在柜内贴上柜内熔断器的相关信息表格：包括熔断器标号，熔断器的电压等级，熔断器所使用熔芯的规格，所通断回路的中文定义等。且此表格贴在柜内熔断器位置附近。
21.柜内如有PLC-I\O模块，则要在柜内贴上此PLC的地址表，以方便现场调试和维护人员查找地址。表中包括每一I\O的中文定义，所对应的元件标号等。
22. 柜门上贴上每一电柜的排版图
23. 柜门上贴上端子的接线表，包括进线电缆的编号等信息。
24. 有机玻璃防护板均贴上防护标示。
25. PLC及变送器等贵重精密可调元件，均贴上警示标示。
26. 柜内有多个输出电压等级的电源器件时，每个电源均贴上电压等级数值。
27. 380V或220V面板指示灯旁均贴上警示标示。
钣金主目录
本篇说明
（一）
对于电柜的钣金制作要求首先是能够为柜内电板提供一个可靠的保护箱体，同时必须拥有良好的接地。
对于本章11条是针对电柜在运输、定位、使用、保管过程中发生的，由于场地狭小而使电柜移动困难而想出的办法。
（二）
电柜的柜门将全部焊上接地桩而取代过去的接地螺丝。以解决以前“准绝缘”螺丝的问题。
1、集控台表面应平整，边缘及开孔应光滑，无毛刺、裂口。
2、外壳、手柄和漆层应无损伤或变形。
3、各零部件应配合正确，门、抽屉等活动部件应工作灵活，紧固件、连接件应牢固无松动。
4、活动门应设有止动器。
5、如电柜活动门或面板处有元件安装，必须在面板元件开孔之间安排足够的线槽安装筋，以方便面板线槽的可靠固定和标准化的接线。
6、每个柜的柜内和每块底板背面都要做相应明显的记号，以方便安装。
7、所安装的元件要求质量良好，型号、规格符合设计要求，外观应完好，且附件齐全，排列整齐，固定牢固，密封良好。
8、为了便于电柜接线和提高工作效率，电柜门铰链要能方便的拆卸，保证再次安装时的方便性和日后使用的可靠性。
9、电柜的备用钥匙要用扎带捆于电柜内可靠安全处。其他集中收集。
10、为了方便电柜底板接线完毕后底板的安装，要在底板最下处安装底板靠脚。
11、电柜底脚槽钢开对称的＞8mm孔，可以安装独立的活动轮，以方便电柜在特殊环境(场地狭小)时的移动。
12、保护及工作接地的接线柱螺纹直径应不小于6mm。专用接地接线柱或接地板的导电能力，至少应相当于专用接地导体的导电能力，且有足够的机械强度。
13、箱体上应设有专用接地螺柱，并有接地标记。接地螺柱的直径与接地铜导体截面、电气设备电源线截面的关系（对固定安装的电气设备）见表D。
14、电柜内的接地螺栓用铜制。如采用钢质螺栓，必须在电箱外壳上漆前用包带可靠地将其紧密包扎，以防止油漆覆层影响接地效果。必须保证箱壳完毕时接地螺丝无锈迹。
15、不论电柜柜门上是否安装元件，都必须安装接地螺丝（规格见表D）。
排版主目录
本篇说明
（一）
综合考虑元件本身和元件之间的相对布置，形成固定的规定来统一柜内布置结构，这样，在设计环节中就可以确定开孔图，柜的制作效率，节省了
等待元件的开销。
1. 电气设备应有足够的电气间隙及爬电距离以保证设备安全可靠的工作（见表E）。
2. 电气元件及其组装板的安装结构应尽量考虑进行正面拆装。
3. 如有可能，元件的安装紧固件应做成能在正面紧固及松托。
4. 各电器元件应能单独拆装更换，而不影响其他元件及导线束的固定。
5. 发热元件宜安装在散热良好的地方，两个发热元件之间的连线应采用耐热导线或裸铜线套瓷管。
6. 二极管、三极管及可控硅、矽堆等电力半导体，应将其散热面或散热片的风道呈垂直方向安装，以利散热。
7. 电阻器等电热元件安装一般应安装在箱子的上方，安装方向及位置应考虑到利于散热并尽量减少对其它元件的热影响。
8. 柜内的PLC等电子元件的布置要尽量远离主回路、开关电源及变压器，不得直接放置或靠近柜内其他发热元件的对流方向。
9.主令操纵电器元件及整定电器元件的布置应避免由于偶然触及其手柄、按钮而误动作或动作值变动的可能性，整定装置一般在整定完成后应以双螺母锁紧并用红漆漆封，以免移动。
10. 系统或不同工作电压电路的熔断器应分开布置。
11. 熔断器、使用中易于损坏、偶尔需要调整及复位的零件，应不经拆卸其他部件便可以接近，以便于更换及调整。
12. 熔断器安装位置及相互间距离应便于熔体的更换。
13. 不同电压等级的熔断器要分开布置，不能交错混合排列。
14. 有熔断指示器的熔断器，其指示器应装在便于观察的一侧。
15. 瓷质熔断器在金属底板上安装时，其底座应垫软绝缘衬垫。
16. 低压断路器与熔断器配合使用时，熔断器应安装在电源侧。
17. 强弱电端子应分开布置；当有困难时，应有明显标志并设空端子隔开或设加强绝缘的隔板。
18. 端子应有序号，端子排应便于更换且接线方便；离地高度宜大于350mm。
19. 有防震要求的电器应增加减震装置，其紧固螺栓应采取防松措施。
20. 紧固件应采用镀锌制品，螺栓规格应选配适当，电器的固定应牢固、平稳。
21. 新落料的导轨端头处均需剪斜口，以防工作时的意外。
22. 线槽应平整、无扭曲变形，内壁应光滑、无毛刺。
23. 线槽的连接应连续无间断。每节线槽的固定点不应少于两个。在转角、分支处和端部均应有固定点，并紧贴墙面固定。
24. 线槽接口应平直、严密，槽盖应齐全、平整、无翘角。
25. 固定或连接线槽的螺钉或其他紧固件，紧固后其端部应与线槽内表面光滑相接。、
26. 线槽敷设应平直整齐，水平或垂直允许偏差为其长度的2‰，全长允许偏差为20mm。并列安装时，槽盖应便于开启。
27. 线槽的出线口应位置正确、光滑、无毛刺。
28. 排版时所用的麻花钻和丝攻配合见表G。
29. 断路器和漏电断路器等元件的接线端子与线槽直线距离30mm。
30. 连接元件的铜接头过长时，应适当放宽元件与线槽间的距离。
31. 用于连接电柜进线的开关或熔座的排版位置要考虑进线的转弯半径距离。
32. 接触器和热继电器的接线端子与线槽直线距离30mm。
33. 其他载流元件与线槽直线距离30mm。
34. 控制端子与线槽直线距离20mm。
35. 动力端子与线槽直线距离30mm。
36. 中间继电器和其他控制元件与线槽直线距离20mm。
37. 电气元件的安装应符合产品使用说明书的规定。
38. 固定低压电器时，不得使电器内部受额外应力。
39. 低压断路器的安装应符合产品技术文件的规定，无明确规定时，宜垂直安装，其倾斜度不应大于5°。
40.具有电磁式活动部件或借重力复位的电气元件，如各种接触器及继电器，其安装方式应严格按照产品说明书的规定，以免影响其动作的可靠性。
41.低压电器根据其不同的结构，可采用支架、金属板、绝缘板固定在墙、柱或其它建筑构件上。金属板、绝缘板应平整。当采用卡轨支撑安装时，卡轨应与低压电器匹配，并用固定夹或固定螺栓与壁板紧密固定，严禁使用变形或不合格的卡轨。
42. 元件附件应齐全、完好。
43. 电器元件的安装紧固应牢固，固定方法应是可拆卸的。
44. 紧固件应有镀锌或其他可靠的金属防蚀层。
45. 电气元件的紧固应设有防松装置，一般应放置弹簧垫圈及平垫圈。弹簧垫圈应放置于螺母一侧，平垫圈应放于紧固螺钉的两侧。如采用双螺母锁紧或其他锁紧装置时，可不设弹簧垫圈。
46. 采用在金属底板上搭牙紧固时，螺栓旋紧后，其搭牙部分的长度应不小于螺栓直径的倍，以保证强度。
47. 设备安装用的紧固件应用镀锌制品，并应采用标准件。
48. 当铝合金部件与非铝合金部件连接时，应使用绝缘衬垫隔开，以防止电解腐蚀的影响。
49. 铝制构件与钢制件连接时，应采取适当措施，避免直接接触，防止产生电解腐蚀。
50. 电源侧进线应接在进线端，即固定触头接线端；负荷侧出线应接在出线端，即可动触头接线端。
51. 面板上安装元件按钮时，为了提高效率和减少错误，应先用铅笔直接在门后写出代号，再在相应位置贴上标签，最后安装器件并贴上标签。
52.按钮之间的距离宜为50～80mm；按钮箱之间的距离宜为50～100mm；当倾斜安装时，其与水平线的倾角不宜小于30°。
53. 按钮操作应灵活、可靠、无卡阻。
54. 集中在一起安装的按钮应有编号或不同的识别标志，“紧急”按钮应有明显标志，并设保护罩。
55. 有机玻璃的螺杆支撑要在元件安装后立即完成，安装位置必须和带电导体的最短直线距离符合表E中的规定。
56. 电器的接线应采用铜质或有电镀金属防锈层的螺栓和螺钉，连接时应
拧紧，且应有防松装置。
57. 当元件本身预制导线时，应用转接端子与柜内导线连接，尽量不使用对接方法（方便检测元件可靠性）。
58. 设备的外壳应能防止工作人员的偶然带电部分。
接线主目录
1. 配电板绝缘导线的最小截面积应为 1.0mm2，对于低电平的电子电路允许采用截面积小于1.0mm2的导线（但不得小于电子设备制造厂对安装导线截面的要求）。截面积不大于8mm2时，其弯曲半径应大于其外径的3倍。配电板面板等活动部分的过渡导线，应有足够的可绕性。
2. 连接导线的绝缘应是耐潮、耐霉及滞燃的，其绝缘电压等级为：线路工作电压小于或等于100V时，绝缘电压等级应大于或等于250V；线路工作电压大于100V小于或等于450V时，绝缘电压等级应大于或等于500V。
3. 导线应严格按照图纸，正确地接到指定的接线柱上。
4. 接线应排列整齐、清晰、美观，导线绝缘良好、无损伤。
5. 外部接线不得使电器内部受到额外应力。
6. 接线应按接线端头标志进行。
7. 连接电源指示灯导线线径为。
8. 进入断路器和漏电开关的单回路线径最小为1.5mm2。
9. 单主电路线径最小为1.5mm2。
10. 开关跨接线路最小线径2.5mm2。
11. 进入变压器初级绕组最小线径为1.5mm2。
12. 控制线路电源跨接线最小线径为1.5mm2。
13. 控制线路最小线径为1.0mm2。
14. 面板控制回路至底板接线最小线径为1mm2。
15. 电压表导线连接导线用1.5mm2。
16. 电流互感器导线连接线用1.5mm2。
17. 面板备用线用1.0mm2黄色导线。
18. 柜内照明用线1.0mm2。
19. 面板至底板的控制线用多芯型软线。
20. 底板接线用软硬线。
21. 特殊情况：PLC、x41、y41等接插件可用0.3mm2。当面板及柜内空间狭小时可用，但必须经负责人同意。
22. 主电路导线头、尾端部及中间一律用彩色塑套管进行标示（黄、绿、红）。
23. 工作电压为380V及以上的电源线用黑色导线连接。
24. 导线工作电压为AC220V的电源线用红色导线连接。
25. 导线工作电压为AC110V电源线用橙色导线连接。
26. 导线工作电压为DC36V电源线用紫色导线连接。
27. 导线工作电压为DC24V电源线用普蓝色导线连接。
28. 导线工作电压为DC12V电源线用绿色导线连接。
29. 导线工作电压为DC5V电源线用白色导线连接。
30. 传感器信号及模拟信号线用白色导线连接，且最小截面为1.0mm2。
31. 电源指示灯连接导线颜色与电源电压等级相符。
32. 电压表连接导线颜色与其指示的电压等级相符。
33. 电流互感器线用黑色。
34. 电柜内所有接地线线端处理后不得使用绝缘套管遮盖端部。
35. 连接导线端部一般应采用专用电线接头。当设备接线柱结构是压板插入式时，使用扁针铜接头压接后再接入。当导线为单芯硬线则不能实用电线接头，而将线端做成环形接头后再接入。
36.如进入断路器的导线截面＜6mm2，当接线端子为压板式时，先将导线作压接铜接头处理，以防止导线的散乱；如导线截面＞6mm2，要将露铜部分用细铜丝环绕绑紧后再接入压板。
37. 截面为10mm2及以下的单股铜芯线和单股铝芯线可直接与设备、器具的端子连接。
38. 截面为2.5mm2及以下的多股铜芯线的线芯应先拧紧搪锡，或压接端子后再与设备、器具的端子连接。
39. 多股铝芯线和截面大于2.5mm2的多股铜芯线的终端，除设备自带插接式端子外，应焊接或压接端子后再与设备、器具的端子连接。
40. 设导线端部的绝缘剥除长度为L，当导线端部用管状接头(闭口)时，L 取线芯插入管状接头套筒的长度L1再加上2～3mm，即L=L1+(2～3)；当导线端部用板状接头(开口)时，L取线芯插入管状接头套筒的长度L1再加上1～2mm，即L=L1+(1～2)。
41. 导线端部无接头的：对插入式接头，L取插入式接线板的插接长度；对环形接头，L取环形接头的长度以适当直线部分。直线部分的长度应按平垫圈半径考虑，使平垫圈恰好紧靠绝缘切口压在环形接头上，而不压到绝缘层上。
42. 导线的规格和数量应符合设计规定；当设计无规定时，包括绝缘层在内的导线总截面积不应大于线槽截面积的60%。
43. 在可拆卸盖板的线槽内，包括绝缘层在内的导线接头处所有导线截面积之和不应大于线槽截面积的75%；在不易拆卸盖板的线槽内，导线的接头应置于线槽的接线盒内。
44. 剥除绝缘层时，不得损坏线芯，线芯和绝缘层端面应整齐并尽可能垂直于线芯轴心线。线芯上不得有油污、残渣等。
45. 剥除导线绝缘应采用专用剥线工具，不得损伤线芯，也不得损伤未剥除的绝缘，切口应平整。
46. 熔焊连接的焊缝，不应有凹陷、夹渣、断股、裂缝及根部未焊合的缺陷。焊缝的外形尺寸应符合焊接工艺评定文件的规定，焊接后应及时清除残余焊药和焊渣。
47. 锡焊连接的焊缝应饱满，表面光滑。焊剂应无腐蚀性，焊接后应及时清除残余焊剂。
48. 压板或其他专用夹具，应与导线线芯规格相匹配。紧固件应拧紧到位，防松装置应齐全。
49. 导线与电器元件间采用螺栓连接、插接、焊接或压接等，均应牢固可靠。
50. 套管连接器和压模等应与导线线芯规格相匹配。压接时，压接深度、压口数量和压接长度应符合产品技术文件的有关规定。
51. 接头在压接前，应除去铜芯线上的橡皮膜、残渣及油污。
52. 环形接头的绕圈方向应与接线柱螺母旋紧方向一致。
53. 压接前检查接头，不得有伤痕、锈斑、裂纹、裂口等妨碍使用的缺陷。
54. 电柜内所有接线柱除专用接线设计外，必须用标准压接钳和符合标准的铜接头连接。
55. 柜门面板控制线完成后必须放置至少20%备用线，最少为三根。
56. 备用线的柜内长度应以能连接柜内最远元件为准。
57. 如果面板无线槽，把备用线卷成100mm直径的线卷，并用扎带可靠固定在面板扎线攀处。
58. 盘、柜的电缆芯线，应按垂直或水平有规律地配置，不得任意歪斜交叉连接。备用芯长度应留有适当余量。
59. 柜内PLC输入回路的布线尽量不与主回路及其他电压等级回路的控制线同线槽敷设。
60.避免将几根导线接到同一接线柱上，一般元件上的接头不宜超过2～3个。当几个导线接头接到同一接线柱上时，接触应平贴、良好。
61. 集控台应采用滞燃型船用多股绞合导线。对于传输信息的导线，应采
控制柜电气装配工艺流程 1、钣金件检查并喷漆、丝网印刷 1) 在设备钣金件初到车间时, 电气装配人员应带着图纸去检查所有电气柜、电气底板、电气面板、按钮盒及电气小配件的尺寸是否正确? 设备床身上的电气走线孔是否缺少? 所有安装孔大小是否正确? 2) 钣金件检查无误后, 电气装配人员需向车间主任说明, 立即送去喷漆或喷塑。 3) 喷漆或喷塑拿回来的电气面板, 如需要进行丝网印刷, 需立即送去丝网印刷。 2、找齐设备安装所需的电气材料 1) 电气装配人员要先找齐设备上需使用的已经喷过漆的电气柜、电气底板、电气面板、按钮盒及电气小配件。 2) 电气装配人员准备好自己的工具包( 含大号、中号十字起, 小一字起、剥线钳、斜口钳、电工防水胶带、万用表、内六角扳手、呆扳手、Φ2.5钻头、Φ3.2钻头、Φ4.2钻头、M3丝锥、M4丝锥、丝锥绞手、粗齿挫一套) 、M3螺丝、M4螺丝、M4螺母、手电钻, 将所有工具整齐的放在一个手臂的范围内。 3、安装电气底板 1) 根据电气原理图中的底板布置图量好线槽与导轨的长度, 用锯弓截断。( 注: 线槽要放在平坦的地方锯, 导轨要夹在台虎钳锯, 锯缝要平直。)
2) 锯完后能够在砂轮机上磨直。两根线槽如果搭在一起, 其中一根线槽的一端应磨成45度斜角。 3) 用手电钻在线槽、导轨的两端打固定孔( 用Φ4.2钻头) 。 4) 将线槽、导轨按照电气底板布置图放置在电气底板上, 用黑色记号笔将定位孔的位置画在电气底板上。 5) 先在电气底板上用样冲敲样冲眼, 然后用手电钻在样冲眼上打孔( 用Φ4.2钻头) 。 6) 用M4螺钉、螺母将线槽、导轨固定在电气底板上。 7) 开关电源、印制线路板等不易拆卸的电气元器件都要进行打孔、功丝( 用Φ2.5钻头打孔, 然后用M3的丝锥功丝) , 印制线路板的下面要垫铜柱子( M3×20) 。 8) 伺服控制驱动器、变频器要用Φ3.2钻头打孔, 然后用M4的丝锥功丝。 9) 一般电气元器件底下都有一道槽, 是专门用来卡在C型导轨上的, 凤凰接线端子一般也是卡在C型导轨上的, 其它接线端子一般使用高低导轨。 推荐选用Weidmuller的导轨, 请检验导轨的宽度在35mm-35.3mm 之间。宽度太小的导轨会导致模块在导轨上卡接不够牢固。发现有些客户的导轨宽度为34.3mm, 模块固定不牢固, 在通电情况下拆装信号线时, 导致模块扭动引起E-bus通讯中断。 在现场观察: 安装在宽度为35mm的导轨上的模块, 扭动模块未发现E-bus通讯中断。

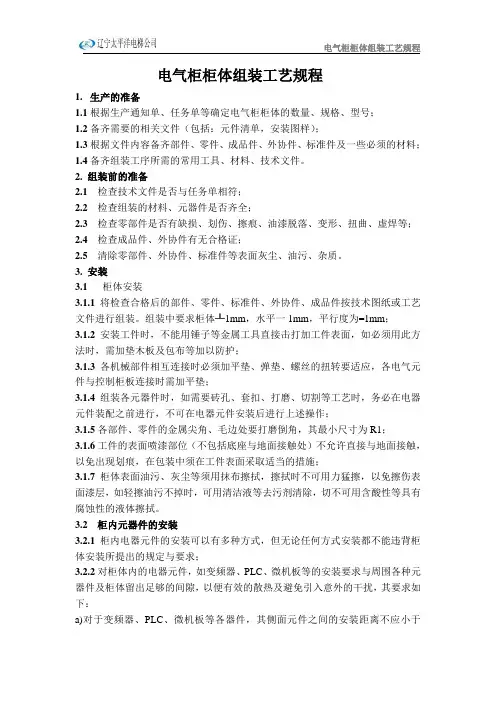

电气控制柜装配工艺标准 概述：本工艺标准根据GB7251-2008、GB 2681-81、GB/T 2682-1981、GB50171-92、GB50256 并结合我公司实际情况制定。适用于我公司生产的各电气控制设备一、二次设备安装及接线。目的是使设备既满足设计控制要求又整齐美观和检查方便。 一、电气控制柜外型尺寸、面板开孔、面板标识丝印检查在电气控制柜开始装配前按照《电柜结构、开孔图》进行外型尺寸、面板开孔、面板标识丝印，确认无误后方可进行装配工作。 二、准备齐电气控制柜装配所需的所有电气元件及安装辅助材 1、电气装配人员要先准备齐电气控制柜上需使用的电气安装底板、电气面板、电气元件（PLG 软启动器、低压电器等）及所需要的安装辅材（线槽、导轨、导线、接地铜排、安装螺丝等）。 2、电气装配人员准备好自己的工具包（含大号、中号十字起，小一字起、剥线钳、斜口钳、 万用表、内六角扳手、呆扳手、①2.5钻头、①3.2钻头、①4.2钻头、M3丝锥、M4丝锥、丝锥绞手、粗齿挫一套）、手电钻等，将所有工具整齐的放在指定区域内。 三、电气元器件安装在电柜底板上 1、根据电气原理图中的底板布置图量好线槽与导轨的长度，用相应工具截断。（注：线槽、导轨断缝应平直。） 2、两根线槽如果搭在一起，其中一根线槽的一端应切成45度斜角。 3、用手电钻在线槽、导轨的两端打固定孔（用① 4.2钻头）。 4、将线槽、导轨按照电气底板布置图放置在电柜底板上，用黑色记号笔将定位孔的位置画在电柜底板上。 5、先在电柜底板上用样冲敲样冲眼，然后用手电钻在样冲眼上打孔（用① 4.2钻头）。 6用M4螺钉、螺母将线槽、导轨固定在电柜底板上。
成套配电柜、控制柜箱安装成套配电柜、控制柜(箱)安装 施工工艺及检测标准 1、适用范围：本内部施工工艺及检测标准适用于所有在建的电压为10KV 以下及一般工业与民用建筑成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装施工工程。 2、施工准备 2.1材料 2.1.1设备及材料均应符合国家或部颁的现行技术标准，符合设计要求。 实行生产许可证和安全认证制度的产品，有许可证编号和安全认证标志，相关 材证资料齐全。 2.1.2设备有铭牌，注明厂家、型号。 2.1.3安装使用材料： 2.1. 3.1型钢表面无严重锈斑，无过度扭曲、弯折变形，焊条无锈蚀，有 合格证和材质证明书。 2.1. 3.2镀锌制品螺栓、垫圈、支架、横担表面无锈斑，有合格证和质量 证明书。 2.1. 3.3其他材料，铅丝、酚醛板、油漆、绝缘胶垫等均应符合质量要求。 2.1. 3.4配电箱体应有一定的机械强度，周边平整无损伤。铁制箱体二层 底板厚度不小于1.5mm，阻燃型塑料箱体二层底板厚度不小于8mm，木制板盘的厚度不应小于20mm，并应刷漆作好防腐处理。 2.1. 3.5导线电缆的规格型号必须符合设计要求，有产品合格证。
2.2主要机具 手电钻、电锤、电焊机具、气焊机具、扳手、锤子、电工刀、克丝钳、压 接钳、兆欧表、万用表、水平板、试电笔、钢卷尺、水平尺等。 2.3作业条件 2.3.1盘柜屏台所在房间土建施工完，门窗封闭，墙面、屋顶油漆喷刷完，地面工程完。 2.3.2暗装配电箱随土建结构预留好安装位置。 3.3.3明装配电箱及暗装配电箱盘面安装时，抹灰喷浆及油漆应全部完工。 2.3.4土建基础位置、标高、埋件符合设计要求。 2.3.5施工准备工作完，施工图纸、设备技术资料齐全。施工组织、技术、质量安全措施完善。 2.3.6设备到货，型号、质量符合设计要求。 3、操作工艺 3.1工艺流程 3.1.1柜、屏、台、盘安装 基础型钢制作安装→柜(屏、台、盘)搬运吊装→母线电缆压接→柜内配线 校线→柜盘调试→试运验收 3.1.2配电箱安装 ↗明装配电箱→铁架固定↘ 弹线定位盘面组装→箱内配线→箱体固定→绝缘遥测 ↘暗装配电箱---↗ 3.2操作方法
电气控制柜设计的5大基本原则 1、基本思路 电气控制柜设计的基本思路是一种逻辑思维，只要符合逻辑控制规律、能保证电气安全及满足生产工艺的要求，就可以说是一种好的的设计。但为了满足电气控制设备的制造和使用要求，必须进行合理的电气控制工艺设计。这些设计包括电气控制柜的结构设计、电气控制柜总体配置图、总接线图设计及各部分的电器装配图与接线图设计，同时还要有部分的元件目录、进出线号及主要材料清单等技术资料。 2、电气控制柜总体配置设计 电气控制柜总体配置设计任务是根据电气原理图的工作原理与控制要求，先将控制系统划分为几个组成部分(这些组成部分均称作部件)，再根据电气控制柜的复杂程度，把每一部件划成若干组件，然后再根据电气原理图的接线关系整理出各部分的进出线号，并调整它们之间的连接方式。总体配置设计是以电气系统的总装配图与总接线图形式来表达的，图中应以示意形式反映出各部分主要组件的位置及各部分接线关系、走线方式及使用的行线槽、管线等。 电气控制柜总装配图、接线图(根据需要可以分开，也可并在一起)是进行分部设计和协调各部分组成为一个完整系统的依据。总体设计要使整个电气控制系统集中、紧凑，同时在空间允许条件下，把发热元件，噪声振动大的电气部件，尽量放在离其它元件较远的地方或隔离起来；对于多工位的大型设备，还应考虑两地操作的方便性；控制柜的总电源开关、紧急停止控制开关应安放在方便而明显的位置。 总体配置设计得合理与否关系到电气控制系统的制造、装配质量，更将影响到电气控制系统性能的实现及其工作的可靠性、操作、调试、维护等工作的方便及质量。 2.1 电气控制柜组件的划分 由于各种电器元件安装位置不同，在构成一个完整的电气控制系统时，就必须划分组件。划分组件的原则是： (1)把功能类似的元件组合在一起； (2)尽可能减少组件之间的连线数量，同时把接线关系密切的控制电器置于同一组件中； (3)让强弱电控制器分离，以减少干扰； (4)为力求整齐美观，可把外形尺寸、重量相近的电器组合在一起； (5)为了电气控制系统便于检查与调试，把需经常调节、维护和易损元件组合在一起。 2.2 在划分电气控制柜组件的同时要解决组件之间、电气箱之间以及电气箱与被控制装置之间的连线方式：电气控制柜各部分及组件之间的接线方式一般应遵循以下原则：
1.总则 1.1 适用范围 本工艺标准适用于工业与民用建筑的电气安装工程成套配电柜及动力开关柜、控制柜、电源柜、动力配电箱的安装。 1.2 编制依据 《建筑电气工程施工质量验收规范》GB50303-2002 2.施工准备 2.1 技术准备 ，并已进行了图纸会审，并有记录。 2.1.3 配备相应的施工质量验收规范。 2.2 材料准备 ，规格、型号符合设计要求。实行生产许可证和安全认证制度的产品，有许可证编号和安全认证标志，相关材证资料齐全。 ，注明厂家和型号。 (1)型钢表面无严重锈斑，无过度扭曲、弯折变形，焊条无锈蚀，有合格证和材质证明书。 (2)镀锌制品表面无锈斑，有合格证和质量证明书。 (3)配电箱箱体应有一定的机械强度，周边平整无损伤。铁制箱体二层底板厚度不小于1.5mm。 (4)导线电缆的规格型号必须符合设计要求，有产品合格证。 2.3 主要机具设备准备 2.4 作业条件 ，门窗封闭，墙面、屋顶粉刷完毕，地面工程已完。
，抹灰、及粉刷应全部完工。 3.施工工艺流程 3.1 工艺流程 基础型钢制作安装→柜（屏、台、盘）安装→柜内配线→绝缘摇测→通电试运行。 清理箱体→盘面安装、箱内配线→绝缘摇测→通电试运行→面板安装。3.2 施工工艺 (1)型钢预先调直，除锈。 (2)型钢可根据配电柜的尺寸规格大小而定，一般型钢可选用5-10#槽钢或L50×50×5的角钢制作。 (3)基础型钢架可预制或现场焊接。按施工图纸所标位置，将预制好的基础型钢架或型钢焊牢在基础预埋铁上。用水平尺找平，校正。安装好的基础型钢应高出地面10cm。基础型钢安装方法如下： a．随土建施工时在基础上根据型钢固定尺寸，先预埋好地脚螺栓，待基础强度符合要求后再安放型钢。也可在基础施工时留置方洞，基础型钢与地脚螺栓同时配合土建施工进行安装。 b．随土建施工时预先埋设固定基础型钢的底板，待安装基础型钢时与底板进行焊接。 (4)基础型钢与接地母线连接，将接地扁钢引入并与基础型钢两端焊牢。焊接长度为接地扁钢的2倍。 (5)基础型钢安装完毕后涂刷防锈漆两道。 (6)基础型钢安装允许偏差见附表1。
控制柜制作工艺及规范 目录 一、前言 (1) 二、文件编制篇 (2) 三、标记篇 (2) 四、布局、排版篇 (3) 五、接线篇 (4) 六、接地及绝缘篇 (6) 七、检查篇 (6) 表A 以上文件参考国际标准 (7) 表B 导线、汇流排、紧固件配用表 (8) 表C 绝缘导线载流量计算表 (9) 表D 麻花钻与丝攻配合关系表 (10) 表E 控制柜内导线颜色选用表 (11) 表F 配线参考表 (11) 一、前言
统一制作规程，不仅能提高现场柜内维修的效率，并能降低新电柜对新手带来的门槛，还能缩短基层维修电工班组熟悉系统的时间，这些也可以归结为管理上的一句话“一切为用户着想”。 二、文件编制篇 1. 接受图纸后，一套装订成全图，包括系统图、原理图、材料表、面板布置图、底板布置图和端子 图等。用于全过程包括调试和图纸的存档，由技术人员保管使用。 2. 直至项目的结束要保持图纸的完整性、真实性、整洁性和过程信息记录的完整性。 3. 第二套图纸，包括材料表，面板布置图及底板布置图和端子图。主要用于材料核对、排版放样、 粘贴标签过程中使用。 4. 第三套装订，包括原理图接线图。由接线人员在接线过程中使用并保管。 5. 在图纸工艺安排过程中注意与材料表核对型号。如果发现错误立即，要求设计人员确认并签字。 6. 对主电路需标明所用导线截面积，或按照设计人员书面设计截面安排（见表C）。 7. 检查线路线号的完整性和正确性，比如重复和漏标线号都需设计人员填写“设计人员勘误确认表” 确认。 8. 对电源线标明所需线号管数量以方便统计。文件保存路径为：…项目号\项目号+填写日期+“线 号统计”。原则上每一电柜线号统计设定为一打印页，以方便每个电柜线号的包装。 9. 按照设备配套明细表或施工用图样（布置图、装配图等）进行领料配套。所有电器设备应有制造 厂产品合格证。 10. 所有产品合格证及说明书必须保存完整，以作为竣工资料的必须文件。 11.《电缆总清册》把现场每一根电缆的规格，编号，起始点等相关信息编制成表。通过此表现场人 员可以知道总的电缆排放数量，每个柜的电缆引出数量等电缆排放总体工作量. 12.《总接线手册》中把系统中每一根电缆连线的相关信息集中的编制再一起，通过此表可以知道总 的接线工作量，并可以通过表中的线号栏把所有所需的线号预先打印出来，就免去拿着整套图纸前后找线号的麻烦。备注栏中可以随时记录安装过程中的其他情况，这些信息对日设备的维护修理，和转场后的再次安装有着非常重要的作用。 三、标记篇 （一）对柜内元件标签粘贴的原则是：在元件和其附近的底板上粘贴。这样无论在运行状态，检修状态甚至元件被卸下时，都一样能够起到标示作用 （二）中文标签尺寸模板：对于单行字的标签实用30*12 对于双行字的使用30*15。操作台等此类面板元件较多的箱体上在此类元件背面贴上与正面铭牌一致的中文标签和标号将提高维修时的 查找效率在每个线槽盖板的端口处贴上标签会给维护后柜内复原带来方便 1. 柜内元件标签均为黄色。 2. 元件标签按照材料清单统计并保存，文件保存路径为：...项目号\项目号+日期+“元件标签”。 3. 线槽贴标签以英文大写SWIS BT 字体打印 4. 柜内中文标签均用隶书。 5. 柜内中文标签标准尺寸为30mm*12mm。 6. 端子标签尺寸为35mm*7mm。 7. 标牌应正确、清晰，易于识别，安装牢固。
电气控制柜生产工艺流程 (1) 电气控制柜外型尺寸、面板开孔、柜体面板标识丝印检查,在电气控制柜开始装配前按照《屏柜结构、开孔图》进行外型尺寸、面板开孔、柜体面板标识丝印，及电气元件物料清单，确认无误后方可进行装配工作。 (2) 准备齐电气控制柜装配所需的所有电气元件及安装辅材 (3) 电气装配人员要先准备齐电气控制柜上需使用的电气安装底板、电气面板、电气元件PLC、低压电器等）及所需要的安装辅材（行线槽、导轨、导线、接地铜排、安装螺栓等元器件安装在电气安装底板上 (4) 根据电气原理图中的底板布置图量好线槽与导轨的长度，用相应工具截断。（注：线槽、导轨断缝应平直。）两根线槽如果搭在一起，其中一根线槽的一端应切45度斜角。用手电钻在线槽、导轨的两端打固定孔将线槽、导轨按照电气底板布置图放置在电气底板上，用黑色记号笔将定位孔的位置画在电气底板上。先在电气底板上用样冲敲样冲眼，然后用手电钻
在样冲眼上打孔（用低压电器元器件（微型空开、继电器、接触器、信号线端子、动力电源端子等）应按照电气原理图中的底板布置图安装在导轨上的。） (5)电气元件的安装方式符合该元件的产品说明书的安装规定，以保证电气元件的正常工作条件，在屏内的布局应遵从整体的美观，并考虑控制元件之间的电磁干扰和发热性干扰，元件的布置应讲究横平竖直原则，整齐排列。所有元件的安装方式应便于操作、检修、更换；工控机等重要操作的元件及液晶显示器、指示灯等有角度视觉要求的元件安装应尽量保持在离地高度视线范围内，以便于观察操作。所有元件的安装应紧固，保证不致因运输震动使元件受损，对某些有防震要求的元件应采取相应的防震方式处理。元件安装位置附近均需贴有照接线图对应的表示该件种类代号的标签，标签采用电脑印字机打印。屏底侧安装接地铜排，并粘贴明显的接地标识牌。三相电路主回路安照电气原理图中设计要求大小的铜芯电缆（或铜排）进行连接。A、B、C三相应分别使用黄、绿、红电缆（若使用铜排应在对应铜排上套黄、绿、红套管）并在每相接线端子处粘贴A、B、C标贴。）
电气控制柜制作工艺及规范 控制柜制作工艺及规范 目录 一、前言 ...................................... . (1) 二、文件编制篇.................................... (2) 二、标记篇..................................... (2) 四、布局、排版篇................................... .. (3) 五、接线篇..................................... .. (4) 六、接地及绝缘篇................................... (6) 七、检查篇.....................................
(6) 表A 以上文件参考国际标准............................ (7) 表B 导线、汇流排、紧固件配用表......................... (8) 表C 绝缘导线载流量计算表 (9)
表D 麻花钻与丝攻配合关系表........................... .. (10) 表E 控制柜内导线颜色选用表........................... .. (11) 表F 配线参考表.................................. (11)
、前言 统一制作规程，不仅能提高现场柜内维修的效率，并能降低新电柜对新手带来的门槛，还能缩短基层维修电工班组熟悉系统的时间，这些也可以归结为管理上的一句话“一切为用户着想”。 二、文件编制篇 1.接受图纸后，一套装订成全图，包括系统图、原理图、材料表、面板布置图、底板布置图和端子 图等。用于全过程包括调试和图纸的存档，由技术人员保管使用。 2.直至项目的结束要保持图纸的完整性、真实性、整洁性和过程信息记录的完整性。 3.第二套图纸，包括材料表，面板布置图及底板布置图和端子图。主要用于材料核对、排版放样、 粘贴标签过程中使用。 4.第三套装订，包括原理图接线图。由接线人员在接线过程中使用并保管。 5.在图纸工艺安排过程中注意与材料表核对型号。如果发现错误立即，要求设计人员确认并签字。 6.对主电路需标明所用导线截面积，或按照设计人员书面设计截面安排（见表C）。 7.检查线路线号的完整性和正确性，比如重复和漏标线号都需设计人员填写“设计人员勘误确认表” 确认。 8.对电源线标明所需线号管数量以方便统计。文件保存路径为：…项目号项目号+填写日期+ “线 号统计”。原则上每一电柜线号统计设定为一打印页，以方便每个电柜线号的包装。 9.按照设备配套明细表或施工用图样（布置图、装配图等）进行领料配套。所有电器设备应有制造 厂产品合格证。 10.所有产品合格证及说明书必须保存完整，以作为竣工资料的必须文件。 11.《电缆总清册》把现场每一根电缆的规格，编号，起始点等相关信息编制成表。通过此表现场人员 可以知道总的电缆排放数量，每个柜的电缆引出数量等电缆排放总体工作量. 12.《总接线手册》中把系统中每一根电缆连线的相关信息集中的编制再一起，通过此表可以知道总的 接线工作量，并可以通过表中的线号栏把所有所需的线号预先打印出来，就免去拿着整套图纸前后找线号的麻烦。备注栏中可以随时记录安装过程中的其他情况，这些信息对日设备的维护修理，和转场后的再次安装有着非常重要的作用。 三、标记篇 （一）对柜内元件标签粘贴的原则是：在元件和其附近的底板上粘贴。这样无论在运行状态，检修状态甚至元件被卸下时，都一样能够起到标示作用 （二）中文标签尺寸模板：对于单行字的标签实用30*12对于双行字的使用30*15。操作台等 此类面板元件较多的箱体上在此类元件背面贴上与正面铭牌一致的中文标签和标号将提高维修时的 查找效率在每个线槽盖板的端口处贴上标签会给维护后柜内复原带来方便 1.柜内元件标签均为黄色。 2.兀件标签按照材料清单统计并保存，文件保存路径为: 项目号目号+日期+ “元件标签” 3.线槽贴标签以英文大写SWIS BT字体打印 4.柜内中文标签均用隶书。
控制柜电气装配工艺流程 前言 电气装配和电气布线是控制柜设计的重要内容，为了提高控制柜的可靠性，安全性和可维护性，并能有效地降低制造成本，应从模块化思想，电磁兼容和安全性等多个角度去设计。 一、电气布线的模块思想 模块化思想是将复杂庞大的系统分解成多个规模较小的、相互间耦合性很小的模块来实现。模块化思想贯穿了产品的整个生命周期，从设计到工艺制造，甚至延伸到市场开拓和售后服务阶段。其每一个环节都可以通过模块化思想来避免重复劳动，同时便于每个功能的标准化，最终达到降低成本、提高效率、便于维护和升级的目的。 对于电气布线，模块化思想主要体现在功能区域划分和线束化两大工作内容。 功能区域的独立性越强，区域间的装配、测试、维护等工作的相互影响程度就越小。线束化避免了布线前期工作与柜体制造、初期装配等工作之间的影响，同时也避免了不同功能区域之间布线的相互影响。 电气布线功能区域划分要结合电气机械设计开展，通常除了独立的大型电器设备（变频器），还划分断路器开关电源模块，滤波模块，隔离模块，接触器继电器模块，伺服模块，PLC模块，对外端子排模块。功能区域之间通过柜体布线线槽中分等级的线束进行连接。这一工艺在电气原理设计阶段就要充分考虑。元器件空间位置定义的合理性直接影响到各个功能区域的独立程度，进而影响到电气布线的模块化效果。 线束设计需要两项重要输入：一是各元器件的连接器和接线端子的空间位置，二是连接清单（包含电缆线号、电缆线两端的器件和针脚号、线缆长度，压接工具等信息）。工艺人员根据这两项信息，并考虑避开走线路径上的干涉，同时要考虑走线的美观和节约用料，这样就可以设计出三维对的电气线束；再根据现场制作的需要，将三维的电气线束展平成平面图形，绘制成线束模板图。线束制作工人只需根据线束模板图就可以加工出合格的线束，不用依赖于现柜，所加

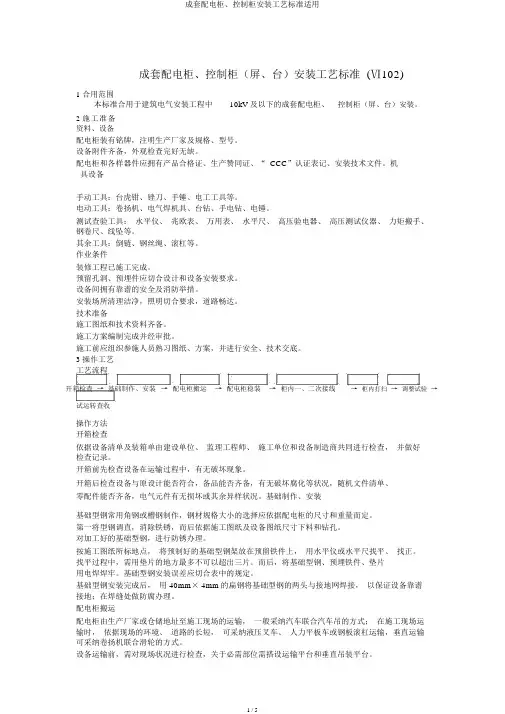

成套配电柜、控制柜（屏、台）安装工艺标准(Ⅵ102) 1适用范围 本标准适用于建筑电气安装工程中10kV及以下的成套配电柜、控制柜（屏、台）安装。2施工准备 2.1材料、设备 2.1.1配电柜装有铭牌，注明生产厂家及规格、型号。 2.1.2设备附件齐全，外观检查完好无损。 2.1.3配电柜和各种器件应具有产品合格证、生产许可证、“CCC”认证标识、安装技术文件。 2.2机具设备 2.2.1手动工具：台虎钳、锉刀、手锤、电工工具等。 2.2.2电动工具：卷扬机、电气焊机具、台钻、手电钻、电锤。 2.2.3测试检验工具：水准仪、兆欧表、万用表、水平尺、高压验电器、高压测试仪器、力矩搬手、钢卷尺、线坠等。 2.2.4其他工具：倒链、钢丝绳、滚杠等。 2.3作业条件 2.3.1装饰工程已施工完毕。 2.3.2预留孔洞、预埋件应符合设计和设备安装要求。 2.3.3设备间具有可靠的安全及消防措施。 2.3.4安装场地清理干净，照明符合要求，道路通畅。 2.4技术准备 2.4.1施工图纸和技术资料齐全。 2.4.2施工方案编制完毕并经审批。 2.4.3施工前应组织参施人员熟悉图纸、方案，并进行安全、技术交底。 3操作工艺 3.1工艺流程 3.2操作方法 3.2.1开箱检查 3.2.1.1根据设备清单及装箱单由建设单位、监理工程师、施工单位和设备制造商共同进行检查，并做好检查记录。 3.2.1.2开箱前先检查设备在运输过程中，有无损坏现象。 3.2.1.3开箱后检查设备与原设计是否相符，备品是否齐全，有无损坏腐蚀等情况，随机文件清单、零配件是否齐全，电气元件有无破损或其它异常情况。 3.2.2基础制作、安装 3.2.2.1基础型钢常用角钢或槽钢制作，钢材规格大小的选择应根据配电柜的尺寸和重量而定。 3.2.2.2首先将型钢调直，清除铁锈，然后根据施工图纸及设备图纸尺寸下料和钻孔。 3.2.2.3对加工好的基础型钢，进行防锈处理。 3.2.2.4按施工图纸所标位置，将预制好的基础型钢架放在预留铁件上，用水准仪或水平尺找平、找正。找平过程中，需用垫片的地方最多不能超过三片。然后，将基础型钢、预埋铁件、垫片用电焊焊牢。基础型钢安装偏差应符合表 4.2.3中的规定。 3.2.2.5基础型钢安装完毕后，用40mm×4mm的扁钢将基础型钢的两端与接地网焊接，以保证设备可靠接地；在焊缝处做防腐处理。 3.2.3配电柜搬运 3.2.3.1配电柜由生产厂家或仓储地点至施工现场的运输，一般采用汽车结合汽车吊的方式；在施工现场运输时，根据现场的环境、道路的长短，可采用液压叉车、人力平板车或钢板滚杠运输，垂直运输可采用卷扬机结合滑轮的方式。

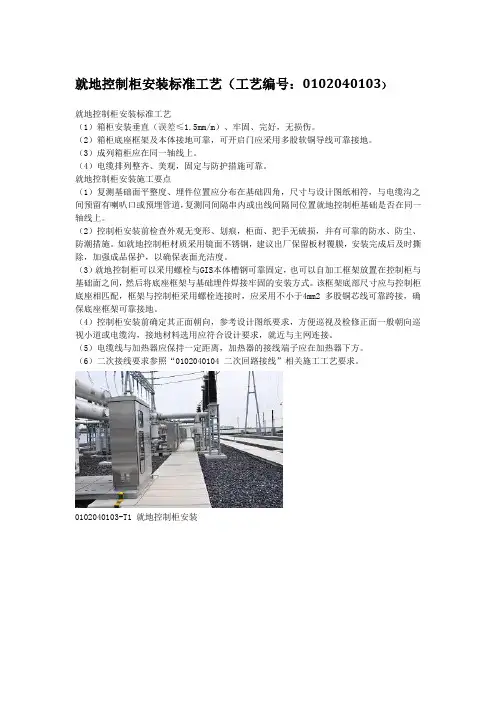

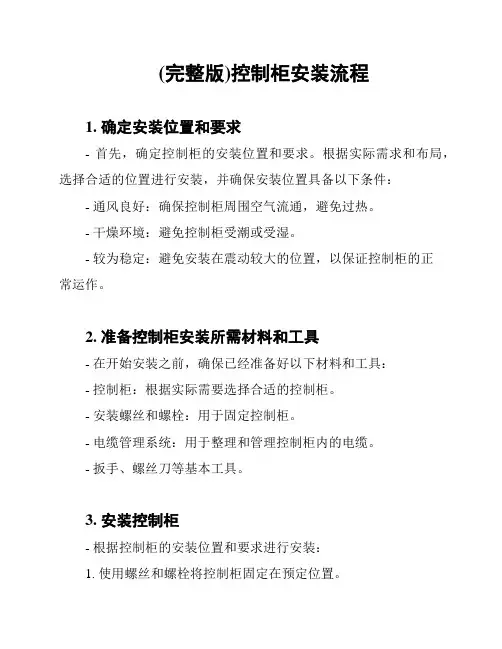

就地控制柜安装工艺 1、工艺标准 ⑴基础槽钢允许偏差：不直度<1mm/m，全长<5mm；水平度<1mm/m，全长<5mm。位置误差及不平行度全长<5mm。 ⑵箱柜安装垂直（误差≤1.5mm/m）、牢固、完好，无损伤。 ⑶采用螺栓固定，不宜采用点焊。 ⑷箱柜底座接地牢靠，可开启门应用软铜导线可靠接地。 ⑸成列箱柜应在同一轴线上。 ⑹电缆排列整齐、美观，固定与防护措施可靠 2、施工要点 ⑴复测基础面平整度、埋件位置应分布在基础四角，尺寸与设计图纸相符，与电缆沟之间预留有喇叭口或预埋管道，复测同间隔串内或出线间隔同位置就地控制柜基础是否在同一轴线上。 ⑵控制柜安装前检查外观无变形，划痕，柜面、把手无破损，并有可靠的防水、防尘、防潮措施。如有端子箱材质采用镜面不锈钢，建议出厂保留板材覆膜，安装完成后及时撕除，加强成品保护，以确保表面光洁度。 ⑶就地控制柜与基础埋件可自加工框架放置在端子箱与基础面之间，该框架底部尺寸应与端子箱底座相匹配，与控制柜螺栓连接，与基础埋件焊接，如无预埋件可采用膨胀螺栓固定，膨胀螺栓定位参照端子箱底部安装孔尺寸在基础上定位。 ⑷就地控制柜安装前确定其正面朝向，参照设计图纸要求，方便巡视及检修正面一般朝向巡视笑道或电缆沟，接地材料选用应符合设计要求，就近与主网连接。 ⑸电缆线与加热器应保持一定距离，加热器的接线端子应在加热器下方。 ⑹二次接线要求参照“010******* 二次回路接线”相关施工工艺要求 3、主要引用标准 《电气装置安装工程电气设备交接试验标准》GB50150-1991 《电气装置安装工程质量检验及评定规程》DL/T516101~5161.17-2002 《国家电网工程施工工艺控制规范》Q/CSG11105-2008
控制柜安装工艺目录 前言………………………………… 文件编制…………………………… 标记………………………………… 钣金………………………………… 排版………………………………… 接线………………………………… 接地及绝缘………………………… 检查………………………………… 附录………………………………… A、参考标准目录 B、导线、汇流排、紧固件配用表 C、绝缘导线载流量计算表 D、接地导体、螺柱关系表 E、电气间隙和爬电距离表 F、接头连接力矩表 G、麻花钻与丝攻配合关系表 H、导线颜色选用表
文件编制 1.接受图纸后，一套装订成全图，包括系统图、原理图、材料表、面板布置图、底板布置图和端子图等。用于全过程包括调试和图纸的存档，由技术人员保管使用。 2. 直至项目的结束要保持图纸的完整性、真实性、整洁性和过程信息记录的完整性。 3. 第二套图纸，包括材料表，面板布置图及底板布置图和端子图。主要用于材料核对、排版、放样、粘贴标签过程中使用。 4. 第三套装订，包括原理图接线图。由接线人员在接线过程中使用并保管。 5. 在原理图中每个元件旁标注明型号和附件规格，以方便工艺安排。当安装的辅料为特殊规格时，需要在布置图中明显标明，并在核实无库存情况下填写“辅料采购清单”。文件保存路径为：...项目号\项目号+填写日期+“辅料采购清单”。 6. 在图纸工艺安排过程中注意与材料表核对型号。如果发现错误立即填写“设计人员勘误确认表”。文件保存路径为：...项目号\项目号+填写日期+“设计人员勘误确认表”。要求设计人员确认并签字。 7. 对主电路连接所用的接触器、开关、端子的接线柱螺纹直径和进深进行统计确认。核对库存，缺少或特殊规格的辅料时填写“辅料购买清单”。文件保存路径为：...项目号\项目号+填写日期+“辅料购买清单”。 8. 对主电路需标明所用导线截面积，或按照设计人员书面设计截面安排（见表C）。
1. 总则 1.1适用范围本工艺标准适用于工业与民用建筑的电气安装工程成套配电柜及动力开关柜、控制柜、电源柜、动力配电箱的安装。 1.2编制依据《建筑电气工程施工质量验收规范》GB50303-2002 2.施工准备 2.1技术准备 2.1.1设计图纸及其它技术文件齐全，并已进行了图纸会审，并有记录。 2.1.2施工前应进行技术交底。 2.1.3配备相应的施工质量验收规范。 2.2材料准备 2.2.1设备及材料均应符合国家或部颁的现行技术标准，规格、型号符合设计要求。实行生产许可证和安全认证制度的产品，有许可证编号和安全认证标志，相关材证资料齐全。 2.2.2设备有铭牌，注明厂家和型号。 2.2.3安装使用材料： (1)型钢表面无严重锈斑，无过度扭曲、弯折变形，焊条无锈蚀，有合格证和材质证明书。 (2)镀锌制品表面无锈斑，有合格证和质量证明书。 (3)配电箱箱体应有一定的机械强度，周边平整无损伤。铁制箱体二层底板厚度不小于1.5mm。 (4)导线电缆的规格型号必须符合设计要求，有产品合格证 2.3主要机具设备准备
2.3.1吊装工具：倒链、麻绳、索具等。 2.3.2安装工具：电钻、电锤、电焊机具、钢锯、板锉、扳手、电炉、喷灯、锡锅、锡勺、梯子、手锤、錾子、剥线钳、各型螺丝刀、尖嘴钳、毛刷、皮老虎、高凳等。 2.3.3数字万用表、试电笔、绝缘摇表、水平尺、线坠等。 2.4 作业条件 2.4.1盘柜屏台所在的房间土建施工完毕，门窗封闭，墙面、屋顶粉刷完毕，地面工程已完。 2.4.2暗装配电箱随土建结构预留好安装位置或已预安装好。 2.4.3明装配电箱及暗装配电箱盘面安装时，抹灰、及粉刷应全部完工。 3.施工工艺流程 3.1工艺流程 3.1.1柜（屏、台、盘）安装 基础型钢制作安装T柜（屏、台、盘）安装T柜内配线T绝缘摇测T通电试运行。 3.1.2配电箱安装 清理箱体T盘面安装、箱内配线T绝缘摇测T通电试运行T面板安装。3.2施工工艺 3.2.1基础型钢制作安装 （1）型钢预先调直，除锈。
温州市综合材料生态处置中心 焚烧、固化及附属设施设备安装及调试项目PLC控制柜施工方案 编制： 审核： 批准：
上海灿州环境工程有限公司、中易建设有限公司（联合体） 二0一五年10月 目录 工程概况及编制依据 1、元器件安装 2、二次回路布线 3、一次回路布线 4、电柜布局
工程概况及编制依据 本工程是温州市综合材料生态处置中心工程中的PLC控制柜的安装与布局，主要包括元器件安装、二次回路布线、一次回路布线、电柜布局和四台计算机安装。 编制依据如下： 1）施工图纸 2）招投标书有关文件 3）建筑电气工程施工质量验收规范（GB 50303-2002） 4）电气装置安装工程电缆线路施工及验收规范（GBJ49-90）
5）电气装置安装工程母线装置施工及验收规范（GBJ131-90） 6）电气装置安装工程接地装置施工及验收规范（GB5968-92） 7）电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范（GB 50257-96）8）电气装置安装工程电气设备交接试验标准（GB 50150-91） 9）设备安装说明书 配电柜的安装接线 1 元器件安装
1)所有元器件应按制造厂规定的安装条件进行安装。 2)组装前首先看明图纸及技术要求。 3)检查产品型号、元器件型号、规格、数量等与图纸是否相符。 4)检查元器件有无损坏。 5)必须按图安装 (如果有图）。 6)元器件组装顺序应从板前视，由左至右，由上至下。 7)同一型号产品应保证组装一致性。 8)面板、门板上的元件中心线的高度应符合规定。元件名称安装高度（m）： 指示仪表、指示灯； 电能计量仪表； 控制开关、按钮； 紧急操作件。 9)组装产品应符合以下条件： 操作方便 元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能。 维修容易 能够较方便地更换元器件及维修连线。各种电气元件和装置的电气间隙、爬电距离应符合条的规定。 保证一、二次线的安装距离。 10)组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应 打磨平整后再涂敷导电膏。
电气控制柜的布线工艺要求和常见问题 01 电气控制的布线工艺要求 １、电气柜布线应横平竖直，配置坚牢，分布均匀，变换布线走向时应垂直布放。 2、二次回路线应远离飞弧元件，并不能影响其他电器元件的操作。 3、二次回路线不能从母线间穿过，线的连接布放均应牢固可靠，整洁美观。 4、二次回路连接线中间不应有接头，连接接头只能在元器件的接线端子上或接线端子排上。 5、硬导线的剥线长度不宜过长，约10 mm为宜，两线连接后应用热缩管固定导线的连接部分。 6、每个电器元件的接线端子上最多允许连接两根线，每节接线端子上的连接线一般只允许连接一根，如果必须连接两根导线，则连接处必须牢固可靠。 7、多导根线端连接应加冷压端头接线，截面面积小于1m㎡的单股弱电回路导线，应采用锡焊或其它合适的方式接线。 8、软导线应先套上线鼻子压紧后再插到端子里，铜线芯不要裸露在外面，且要压紧，导线与接线端子连接时，不能压坏绝缘层和导线露铜过长。 9、剥去绝缘层的导线两端都要套上编码套管，从一端接线端子到另外一端接线端子，必须用导线连接起来，且中间不能有接头。 10、布线时小心操作，不能损伤线芯和导线绝缘层。 11、导线与柜体金属有摩擦时，需加橡胶垫圈加以保护电缆。
12、安装配铜排时应戴手套，防止静电反应。 13、同一水平面的导线安装高度应一致，不能交叉。非交叉不可时，该根导线应在接线端子引出，水平架空穿过，必须走线合理。 14、导线连接在面板上时，应加塑料管或安装线槽，为防止锋利的边缘割伤导线绝缘层，电气柜出线部分必须加塑料护套。 注：铜母线载流量选择需查询有关资料，绝缘导线成束状在线槽布放时，或防护等级要求较高时，应适当考虑空间余量。 02 电气装配常见问题图解 案例一 电气装配存在的问题： 1、强电端子正在信号端子的下方，间距很小。 2、强电线与信号线平行敷设在同一线槽内。 3、柜体进线电缆没有电缆架抱箍固定，亦没有屏蔽接地。 4、柜体接地母排没有使用。 5、强弱电端子未做有效分隔。 案例二 电气装配存在的问题： 1、电源连接不应使用插座形式，应采用端子连接形式。 2、电源没有接地保护。 3、回路没有过载及短路保护。 4、使用线规不符。 5、不明回路的随意并线。 案例三
SWHB/JSB-13-10 四维环保电气控制柜装配工艺标准 本工艺标准根据GB7251-1997、、JB/DQ6142-86、GB/T 2682-1981、GB 2681-81GB50171-92、GB50256并结合我公司实际情况制定。适用于我公司生产的各电气控制设备一、二次设备安装及接线。目的是使设备既满足设计控制要求又整齐美观和检查方便。 1、电气控制柜外型尺寸、面板开孔、柜体/面板标识丝印检查 在电气控制柜开始装配前按照《屏柜结构、开孔图》进行外型尺寸、面板开孔、柜体/面板标识丝印，及电气元件物料清单，确认无误后方可进行装配工作。 2、准备齐电气控制柜装配所需的所有电气元件及安装辅材 1）电气装配人员要先准备齐电气控制柜上需使用的电气安装底板、电气面板、电气元件（PLC、低压电器等）及所需要的安装辅材（行线槽、导轨、导线、接地铜排、安装螺栓等）。 2）电气装配人员准备好自己的工具包（含大号、中号十字起，小一字起、剥线钳、斜口钳、万用表、内六角扳手、呆扳手、Φ2.5钻头、Φ3.2钻头、Φ4.2钻头、M3丝锥、M4丝锥、丝锥绞手、粗齿挫一套）、手电钻等，将所有工具整齐的放在指定区域内。 3、元器件安装在电气安装底板上 1）根据电气原理图中的底板布置图量好线槽与导轨的长度，用相应工具截断。（注：线槽、导轨断缝应平直。） 2）两根线槽如果搭在一起，其中一根线槽的一端应切成45度斜角。钻头）。4.2）用手电钻在线槽、导轨的两端打固定孔（用Φ3．
4）将线槽、导轨按照电气底板布置图放置在电气底板上，用黑色记号笔将定位孔的位置画在电气底板上。 5）先在电气底板上用样冲敲样冲眼，然后用手电钻在样冲眼上打孔（用Φ4.2钻头）。 6）用M4螺钉、螺母将线槽、导轨固定在电气底板上。 7）低压电器元器件（微型空开、继电器、接触器、信号线端子、动力电源端子等）应按照电气原理图中的底板布置图安装在导轨上的。8）PLC、开关电源等不需要导轨安装的电气元器件都要进行打孔、功丝（用Φ2.5钻头打孔，然后用M3的丝锥功丝）再直接安装于电气安装底板上。 9）软启动器、变频器等要用Φ3.2钻头打孔，然后用M4的丝锥功丝，再直接安装于电气安装底板上。 10）电气元件的安装方式符合该元件的产品说明书的安装规定，以保证电气元件的正常工作条件，在屏内的布局应遵从整体的美观，并考虑控制元件之间的电磁干扰和发热性干扰，元件的布置应讲究横平竖直原则，整齐排列。 11）所有元件的安装方式应便于操作、检修、更换；工控机等重要操作的元件及液晶显示器、指示灯等有角度视觉要求的元件安装应尽量保持在离地1.60m高度视线范围内，以便于观察操作。 12）所有元件的安装应紧固，保证不致因运输震动使元件受损，对某些有防震要求的元件应采取相应的防震方式处理。 13）元件安装位置附近均需贴有照接线图对应的表示该元件种类代号
资料内容仅供您学习参考，如有不、"|之处，请联系改正或者删除。 控制柜电气装配工艺流程 1、扳金件检查并喷漆、丝网印刷 1）在设备扳金件初到车间时，电气装配人员应带着图纸去检查所有电气柜、电气底板、电气面板、按钮盒及电气小配件的尺寸是否正确？设备床身上的电气走线孔杲否缺少？所有安装孔大小是否正确？2）镀金件检查无误后，电气装配人员需向车间主任说明，立即送去 喷漆或喷塑。 3）喷漆或喷塑拿回来的电气面板，如需要进行丝网印刷，需立即送 去丝网印刷。 2、找齐设备安装所需的电气材料 1）电气装配人员要先找齐设备上需使用的已经喷过漆的电气柜、电气底板、电气面板、按钮盒及电气小配件。 2）电气装配人员准备好自己的工具包（含大号、中号十字起，小一字起.剥线钳、斜□钳、电工防水胶带、万用表.内六角扳手、呆扳手、①2.5钻头、①3.2钻头.①4.2钻头、M3丝锥.M4丝锥、丝锥绞手、粗齿挫一套）.M3螺丝、M4螺丝、M4螺田、手电钻，将所有工具整齐的放在一个手臂的范围内。 3、安装电气底板 1）根据电气原理图中的底板布置图量好线槽与导轨的长度，用锯弓截断。（注：线槽要放在平坦的地方锯，导轨要夹在台虎钳锯，锯缝要平直。）
2）锯完后能够在砂轮机上磨直。两根线槽如果搭在一起，其中一根线槽的一端应磨成45度斜角。 3）用手电钻在线槽、导轨的两端打固定孔（用①4.2钻头）。 4）将线槽.导轨按照电气底板布置图放置在电气底板上，用黑色记号笔将定位孔的位置画在电气底板上。 5）先在电气底板上用样冲敲样冲眼，然后用手电钻在样冲眼上打孔（用①4.2钻头）o 6）用M4螺钉、螺母将线槽.导轨固定在电气底板上。 7）开关电源、印制线路板等不易拆卸的电气元器件都要进行打孔、功丝（用①2.5钻头打孔，然后用M3的丝锥功丝）,印制线路板的下⑥要垫铜柱子 （M3X20） o 8）伺服控制驱动器、变频器要用①3.2钻头打孔，然后用M4的丝锥功丝。9）—般电气元器件底下都有一道槽，是专门用来卡在C型导轨上的，凤凰接线端子一般也是卡在C型导轨上的，其它接线端子一般使用i§）低导轨。 推荐选用Weidmuller的导轨，请检验导轨的宽度在35mm-35.3mm 之间。宽度太小的导轨会导致模块在导轨上卡接不够牢固。发现有些客户的导轨宽度为34.3mm,模块固定不牢固，在通电情况下拆装信号线时，导致模块扭动引起E ?bus通讯中断。 在现场观察：安装在宽度为35mm的导轨上的模块，扭动模块未发现E-bus通讯中断。
电气控制柜元件安装接线配线的规范方法图解 Document number【SA80SAB-SAA9SYT-SAATC-SA6UT-SA18】
电气控制柜元件安装接线配线的规范（图解） 以下是一个图文并茂的配电柜接线工艺规范教程 1 元器件安装 前提：所有元器件应按制造厂规定的安装条件进行安装。 适用条件 需要的灭弧距离 拆卸灭弧栅需要的空间等，对于手动开关的安装，必须保证开关的电弧对操作者不产生危险 组装前首先看明图纸及技术要求 检查产品型号、元器件型号、规格、数量等与图纸是否相符 检查元器件有无损坏 必须按图安装 (如果有图） 元器件组装顺序应从板前视，由左至右，由上至下 同一型号产品应保证组装一致性 面板、门板上的元件中心线的高度应符合规定 元件名称安装高度（m） 指示仪表、指示灯 电能计量仪表 控制开关、按钮
紧急操作件 组装产品应符合以下条件： 操作方便。元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能。 维修容易。能够较方便地更换元器件及维修连线。 各种电气元件和装置的电气间隙、爬电距离应符合条的规定。 保证一、二次线的安装距离。 组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。 对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距。 主回路上面的元器件，一般电抗器，变压器需要接地，断路器不需要接地，下图中为电抗器接地。
对于发热元件 (例如管形电阻、散热片等) 的安装应考虑其散热情况，安装距离应符合元件规定。额定功率为75W 及以上的管形电阻器应横装，不得垂直 地面竖向安装。下图为错误接法 所有电器元件及附件，均应固定安装在支架或底板上，不得悬吊在电器及连线上。 接线面每个元件的附近有标牌，标注应与图纸相符。除元件本身附有供填写的标志牌外，标志牌不得固定在元件本体上。 a) 端子的标识
1.总则 1.1适用范围 本工艺标准适用于工业与民用建筑的电气安装工程成套配电柜及动力开关柜、控制柜、电源柜、动力配电箱的安装。 1.2编制依据 《建筑电气工程施工质量验收规范》GB50303-2002 2.施工准备 2.1技术准备 2.1.1设计图纸及其它技术文件齐全，并已进行了图纸会审，并有记录。 2.1.2施工前应进行技术交底。 2.1.3配备相应的施工质量验收规范。 2.2材料准备 2.2.1设备及材料均应符合国家或部颁的现行技术标准，规格、型号符合设计要求。实行生产许可证和安全认证制度的产品，有许可证编号和安全认证标志，相关材证资料齐全。 2.2.2设备有铭牌，注明厂家和型号。 2.2.3安装使用材料： (1)型钢表面无严重锈斑，无过度扭曲、弯折变形，焊条无锈蚀，有合格证和材质证明书。 (2)镀锌制品表面无锈斑，有合格证和质量证明书。 (3)配电箱箱体应有一定的机械强度，周边平整无损伤。铁制箱体二层底板厚度不小于1.5mm。 (4)导线电缆的规格型号必须符合设计要求，有产品合格证。
3.主要机具设备准备 1.3吊装工具：倒链、麻绳、索具等。 1.4安装工具：电钻、电锤、电焊机具、钢锯、板锉、扳手、电炉、喷灯、 锡锅、锡勺、梯子、手锤、錾子、剥线钳、各型螺丝刀、尖嘴钳、毛刷、皮老虎、高凳等。 1.5数字万用表、试电笔、绝缘摇表、水平尺、线坠等。 4.作业条件 2.3盘柜屏台所在的房间土建施工完毕，门窗封闭，墙面、屋顶粉刷完毕， 地面工程已完。 2.4暗装配电箱随土建结构预留好安装位置或已预安装好。 2.5明装配电箱及暗装配电箱盘面安装时，抹灰、及粉刷应全部完工。 2.1.4施工工艺流程 2.2.4工艺流程 3.1.1柜（屏、台、盘）安装 基础型钢制作安装→柜（屏、台、盘）安装→柜内配线→绝缘摇测→通电试运行。 3.1.2配电箱安装 清理箱体→盘面安装、箱内配线→绝缘摇测→通电试运行→面板安装。 2.2.5施工工艺 3.2.1基础型钢制作安装 (1)型钢预先调直，除锈。
