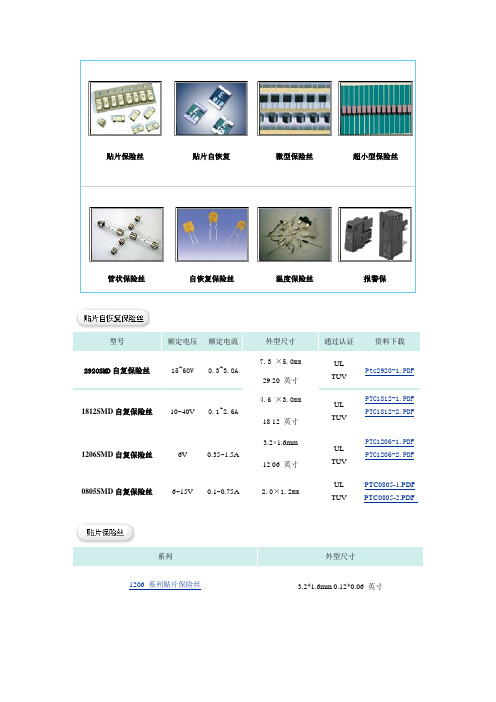

贴片自恢复保险丝
自恢复保险丝可分为贴片自恢复保险丝同插件自恢复保险丝，随着产品要求的越来越小型化，贴片保险丝的使用范围已越来越广泛。贴片自恢复保险丝主要封装有：0805、0603、1206、1812、2920，其工作原理为：
自恢复保险丝是由经过特殊处理的聚合树脂(Polymer)及分布在里面的导电粒子(Carbon Black)组成。在正常操作下聚合树脂紧密地将导电粒子束缚在结晶状的结构外，构成链状导电电通路，此时的可恢复保险丝为低阻状态(a)，线路上流经自恢复保险丝的电流所产生的热能小，不会改变晶体结构。当线路发生短路或过载时，流经自恢复保险丝的大电流产生的热量使聚合树脂融化，体积迅速增长，形成高阻状态(b)，工作电流迅速减小，从而对电路进行限制和保护。当故障排除后，PTC可恢复保险丝重新冷却结晶，体积收缩，导电粒子重新形成导电通路，自恢复保险丝恢复为低阻状态，从而完成对电路的保护，无须人工更换。
应用范围
通迅设备：程控交换机、用户终端设备、总配线保安单元等。
汽车电子：汽车线束、汽车防盗器、汽车微电机、汽车电子产品等。
电子行业：电源镇流器、微电机、火灾报警、仪器仪表等。
电器设备：卫星接收机、安防设备、扬声器、工业自动控制等。
●0805 贴片自恢复保险丝电气特性(23℃)
●0805 点击察看保护电流时间(I-T)曲线图
●0805 SMD自恢复保险丝外形尺寸
●1206 贴片自恢复保险丝电气特性(23℃)
●1206 点击察看保护电流时间(I-T)曲线图
●1206 SMD自恢复保险丝外形尺寸
●1210 贴片自恢复保险丝电气特性(23℃)
●1210 点击察看保护电流时间(I-T)曲线图
●1210 SMD自恢复保险丝外形尺寸
●1812 贴片自恢复保险丝电气特性(23℃)
●1812 点击察看保护电流时间(I-T)曲线图
●1812 SMD自恢复保险丝外形尺寸
●2016 贴片自恢复保险丝电气特性(23℃)
●2016 点击察看保护电流时间(I-T)曲线图
●2016 SMD自恢复保险丝外形尺寸
●2920 贴片自恢复保险丝电气特性(23℃)
●2920 点击察看保护电流时间(I-T)曲线图
●2920 SMD自恢复保险丝外形尺寸
1、PolySwitch 自恢复保险丝概述 PolySwitch 器件和保险丝之间最明显的区别是可复位能力特性，虽然两种产品都可以提供过流保护，而PolySwitch 器件可以提供多次这种保护，而保险丝在提供其保护之后，为保证电路发挥作用必须进行更换。在技术上讲，PolySwitch 可复位器件是一种以传导性聚合物为基础的热敏电阻。它也具有正温度系数能力（PTC ，positive temperature coefficient ），器件的阻抗可以随温度增加而加大。PolySwitch 可复位器件是一种聚合物正温度系数热敏电阻。 2、聚合物正温度系数（PPTC ）是的工作原理 聚合物PTC 器件由一个聚合物矩阵组成，它充满了碳黑微粒而具有传导性。由于它具有传导性，它将通过一定量的电流。如果过多的电流流过该器件，由于I 2R 的加热，该器件就会发热；因为器件发热，它就会膨胀；其膨胀将使碳微粒分散开，使器件的阻抗增加。这将使器件更快地发热并膨胀得更大，进一步增加了阻抗。这种阻抗的增加足以显著减少电路中的电流。少量的电流仍然可以流过该器件，且足以保持器件的温度，并使之保持在高阻抗水平。当电源和故障解除后，PolySwitch 器件就会冷却。设备冷却时，它将收缩到其原来的形状，并返回低阻抗水平，这时它可保持器件设定的电流。 3、 PolySwitch 自恢复保险丝的参数含义 1）保持电流H I ：在20℃下正常工作的最大电流。 2）启动电流T I ：在20℃下启动保护的最小电流。 3）MAX V ：最大工作电压。 4）MAX I ：所能容忍最大电流。 5）D P ：元件动作状态下之消耗功率 6）MAX R :未动作之前初始最大阻值 7）MIN R :未动作之前初始最小阻值 8）温度递减曲线：随着环境温度的升高，PolySwitch 保险丝的保持电流和启动电流会降低，设计时必须考虑这一点。 9)动作保护时间曲线：当通过的电流超过启动电流后，保险丝动作。电流越大，动作的时间就越短。 4、自恢复保险丝的选择 1）确定工作电压，工作电流，工作温度，封装要求 2）确定选用那一个系列的产品，常用的有RXEF,RUEF 等。 3）根据温度递减曲线，查出在环境温度下的保持电流折减比例，算出相应的保持电流。 4）根据计算的保持电流选择自恢复保险丝，要求选择的保险丝的保持电流大于计算的保持电流。 举例说明：正常工作电流为0.5A ，环境温度最高为55℃，工作电压为30V，要求插装器件。 1） I=0.5A V=30V。 2） 选择RXEF 系列。 3） 根据温度递减曲线查出RXEF 在55℃时有70％的衰减，那么H I ＝0.5/0.7=0.714A 。 4） 在RXEF 参数表各种选择RXEF075即符合要求。 5、自恢复保险丝的优选标准 建议制造商固定选择泰科电子的自恢复保险丝。 6、自恢复保险丝的进货检验 测量保险丝的电阻是否在MIN R 和MAX R 之间。 7、存储条件 -40℃～55℃，无特殊要求。 8、焊接加工要求
产品图片 Figure 1 Figure 2 Figure 3 Figure 4 GR16V系列产品型号及电气参数
I H : 保持电流：在25℃环境温度、静止空气下的最大工作电流。 I T : 动作电流：在25℃环境温度、静止空气下启动保护的最小流。VMax : 元件所能承受的最大工作电压。 I Max : 元件在额定电压下所能承受的最大故障电流。 R0 : 标称电阻：在25℃环境温度、静止空气下的额定零功率电阻。 GR16V系列动作时间曲线图
GR30V系列产品型号及电气参数 I H : 保持电流：在25℃环境温度、静止空气下的最大工作电流。 I T : 动作电流：在25℃环境温度、静止空气下启动保护的最小电流。 V Max : 元件所能承受的最大工作电压。 I Max : 元件在额定电压下所能承受的最大故障电流。 R0 : 标称电阻：在25℃环境温度、静止空气下的额定零功率电阻。 GR30V系列动作时间曲线图
GR72V系列产品型号及电气参数 I H : 保持电流：在25℃环境温度、静止空气下的最大工作电流。 I T : 动作电流：在25℃环境温度、静止空气下启动保护的最小电流。 V Max : 元件所能承受的最大工作电压。 I Max : 元件在额定电压下所能承受的最大故障电流。 R0 : 标称电阻：在25℃环境温度、静止空气下的额定零功率电阻。 GR72V系列动作时间曲线图
GR135系列产品型号及电气参数
I H :保持电流：在25℃环境温度、静止空气下的最大工作电流。 I T :动作电流：在25℃环境温度、静止空气下启动保护的最小电流。V Max :元件所能承受的最大工作电压。 I Max :元件在额定电压下所能承受的最大故障电流。 R0 :标称电阻：在25℃环境温度、静止空气下的额定零功率电阻。GR135V系列动作时间曲线图
TVS管，ESD保护，压敏电阻，自恢复保险丝之间的区别（一） 一、TVS管 TVS(Transient Voltage Suppresser瞬态电压抑制器)是普遍使用的一种新型高 效电路保护器件，它具有极快的响应时间(亚纳秒级)和相当高的浪涌吸收能力。当它的两端经受瞬间的高能量冲击时，TVS能以极高的速度把两端间的阻抗值由高阻抗变为低阻抗，以吸收一个瞬间大电流，从而把它的两端电压钳制在一个预定的数值上，从而保护后面的电路元件不受瞬态高压尖峰脉冲的冲击。正因为如此，TVS可用于保护设备或电路免受静电、电感性负载切换时产生的瞬变电压，以及感应雷所产生的过电压 TVS管是瞬态电压抑制器（Transient Voltage Suppressor）的简称。它的特点是：响应速度特别快（为ps级）；耐浪涌冲击能力较放电管和压敏电阻差，其10/1000μs波脉冲功率从400W～30KW，脉冲峰值电流从0.52A～544A；击穿电压有从6.8V～550V的系列值，便于各种不同电压的电路使用。 TVS管有单向与双向之分（单向的型号后面的字母为“A”，双向的为“CA”），单向TVS管的特性与稳压二极管TVS管使用时，一般并联在被保护电路上。为了限制流过TVS管的电流不超过管子允许通过的峰值电流IPP，应在线路上串联限流元件，如电阻、自恢复保险丝、电感等。相似，双向TVS管的特性相当于两个稳压二极管反向串联。 二、压敏电阻 压敏电阻是一种限压型保护器件。利用压敏电阻的非线性特性，当过电压出现在压敏电阻的两极间，压敏电阻可以将电压钳位到一个相对固定的电压值，从而实现对后级电路的保护。压敏电阻的主要参数有：压敏电压、通流容量、结电容、响应时间等。 压敏电阻的响应时间为ns级，比空气放电管快，比TVS管稍慢一些，一般情况下用于电子电路的过电压保护其响应速度可以满足要求。 压敏电阻主要可用于直流电源、交流电源、低频信号线路、带馈电的天馈线路。压敏电阻的失效模式主要是短路，当通过的过电流太大时，也可能造成阀片被炸裂而开路。压敏电阻使用寿命较短，多次冲击后性能会下降。因此由压敏电阻构成的防雷器长时间使用后存在维护及更换的问题 三、稳压二极管 稳压二极管(又叫齐纳二极管)，是一种直到临界反向击穿电压前都具有很高电阻的半导体器件，在这临界击穿点上，反向电阻降低到一个很小的数值，在这个低阻区中电流增加而电压则保持恒定。稳压二极管是根据击穿电压来分档的，因为这种特性，稳压管主要被作为稳压器或电压基准元件使用。稳压二极管可以串联起来以便在较高的电压上使用，通过串联就可获得更多的稳定电压。 四、自恢复保险丝
A.Features重要特性 ?Smaller size saves board space and cost 超小尺寸、节约空间和成本 ?Resettable circuit protection 自恢复保护、免维护 ?Fast time-to-trip 动作时间快 ?Low resistance 低内阻值 ?Surface mount packaging for automated assembly 贴片式封装，方便自动化生产 ?Lead-free and compliant with the European Union RoHS Directive2002/95/EC 符合欧州ROHS无铅环保要求 B.Application应用范围 Polymer Resettable Fuse for over-current,over-temperature and short-circuit protection 可恢复保险丝用于过流、温度和线路短路保护 ?Computer motherboards 计算机主板 ?IEEE1394Ports IEEE1394通讯接口 ?USB hub,ports and peripherals USB交换机及外围设备 ?Phones 电话设备 ?Data communication 数据交换机 ?Modems/Ethernet/LAN 调制解调器/以太网 C.General Description简要概述 Polymer resettable fuse are made of polymeric PTC materials which is a matrix of 自恢复保险丝是聚合物高分子材料通过特殊工艺而成， polymer containing dispersed conductive particles.Generally,the device has a very 高分子粒子按一定的规律排列，自恢复保险丝器件有低内阻 low resistance.If an over-current happened,as a response to the damage current, 当电路中电流突然增大时， the resistance will immediately increase to very high,reducing the current of the 器件将会在短时间内阻值升到高阻状态、高分子膨胀 circuit to a safe value that the loading can carry.Once fault to the circuit is weed out
自恢复保险丝如何选型 自恢复保险丝是一种过流电子保护元件，采用高分子有机聚合物在高压、高温，硫化反应的条件下，搀加导电粒子材料后，经过特殊的工艺加工而成。习惯上把PPTC叫做自恢复保险丝。自恢复保险丝主要的作用是用来做电器中做过流保护作用。因此自恢复保险丝有耐压值，耐流，维持电流，动作时间等参数。因此在自恢复保险丝选型是要根据所用产品的电压，电流和保护电流等来选择合适的产品。方法如下： 1.首先确定被保护电路正常工作的最大环境温度，电路中工作电流，最大工作电压，要求的保护电流，动作时间等参数 2.根据被保护电路或产品的特点选择出适用的自恢复保险丝是插件保险丝还是贴片保险丝。 3.根据最大工作电压选择出耐压等级大于或等于最大工作电压的产品系列 4.根据电路工作最大环境温度和电路中工作电流，对照自恢复保险丝温度折减率选出维持电流适合的产品规格 5.根据该型号的自恢复保险丝的动作时间曲线图确认选出的产品是否符合要求动作保护时间。 6.对照规格书中提供的数据，确认该种规格热敏电阻的尺寸符合要求。 例如，某控制电路需要过流保护，其工作电压为48伏特、电路正常工作时电流为450毫安、电路的环境温度为50℃。要求电路中电流达到1.4安培时实现保护和电路为5安培时2秒内能够对电路进行迅速保护。我们可以根据其工作电压48伏特，首先选择耐压等级为60伏特的wh60系列自恢复保险丝产品，然后对照该系列产品的维持电流与温度关系列表选择wh60－065或wh60－075两种规格的产品，再根据动作时间与电流的关系图发现，5安培时wh60－065和wh60-075的动作时间都为1秒钟左右的动作时间，但是wh60-065的保护动作电流1.3安培不符合要求，因而最终应选择wh60－075规格的自恢复保险丝。 根据以上例子可以看出，自恢复保险丝的选型可以根据上面的6步法进行选型。但是很多要求保护的电路很复杂，具体的选型还是要根据具体情况进行选型后最经过实验测试后最确定最终合适的产品。
力特littelfuse一次性贴片保险丝介绍 Littelfuse作为全球数一数二的电路保护专家，是全球领先的电路保护产品供应商，为客户提供享誉世界、顶级性能的电子、电信、汽车和电气行业品牌产品。在行业中建立了最广泛和最全面的电路保护产品系列和产品线，是世界最大的电路元器件供应商，也是世界第一电路保护品牌。今天我简单介绍一下littelfuse的一次性贴片保险丝。 产品简介图 一、首先从NANO保险丝介绍起，分别有0451，0452两个系列。 ①0451系列：0451为陶瓷材质，2410体积，尺寸：6.1*2.5MM左右，误差在0.1-0.2MM，快速保护保险丝，Nano2 SMF保险丝是一款超小型、方形表面贴装的保险丝，也可连同表面贴装保险丝座供货。抗浪涌表面贴装保险丝具有抗浪涌容耐能力, 并能提供直流电源 系统的过电流保护。这些器件结合了单片银质保险丝及多层设计,能够提供强大的电弧抑制特性。这些表面贴装式器件符合RoHS 设计, 有助于为更可靠高性能的消费电子产品设计研发提供便利, 如手提电脑、多媒体设备、手机及其他便携式电子设备。 功能与特色: 特快熔断，尺寸小巧，产品额定电流范围广（62mA至15A），工作温度范围广泛，低温降额，符合RoHS标准，无卤素。 产品用处： 笔记本电脑、液晶/ PDP电视、液晶显示器、LCD / PDP面板、LCD背光逆变器、便携式DVD 播放器、电力供应、网络、PC服务器、冷却风扇系统、存储系统、电信系统、无线基站、白色家电、游戏机、办公自动化。
②0452保险丝：0452系列耐压值为65V-125V，保持电流为0.062A-15A，温控范围为 -55+125℃，2410体积，尺寸为6.1*2.5MM，慢断陶瓷贴片保险丝。NANO2慢熔型保险丝耐受突入电流的特性比NANO2快熔型保险丝更优异。该保险丝设计中独特的延时特性有助于解决误“断路”问题，因为可能耐受突入电流，而快熔型保险丝在出现此类电流时往往会熔断。 功能与特色: 延时型（Slo-Blo） 尺寸小巧 产品额定电流范围广（375mA至12A） 工作温度范围广泛 低温降额 符合RoHS标准 无卤素 产品用处： 1.笔记本电脑 2.液晶/ PDP电视 3.液晶显示器 4.LCD / PDP面板 5.LCD背光逆变器 6.便携式DVD播放器 7.电力供应 二、Thin Film保险丝 ①0467保险丝：0467系列快熔型SMF是一款超小型（（0603尺寸）1.6*0.8MM）薄膜装置，旨在为用于空间受限应用中的电路提供次级保护，例如手持式的可携带电子设备。此系列100%无铅，且符合RoHS指令的要求。 实用范围：符合电子工业降低含铅量的环境标准，产品与无铅焊料兼容，且温度曲线更高。高性能材料使高环境温度下运行的设备具备更优良的性能产品顶端标有代码，无需测试即可鉴别出电流强度，小巧的尺寸适用于高度敏感的设备，平顶表面设计便于拾放操作。 应用 笔记本电脑，数码相机，移动电话，打印机，DVD 播放机，便携式电子产品，游戏系统，LCD 显示器，扫描仪。 ②0466保险丝：0466系列快速熔断表面贴装保险丝（SMF）是一款小型（（1206尺寸） 3.2*1.6MM）薄膜装置，用于电路的次级保护，适用于空间受限的应用场合，例如手持式可携带的电子设备。此系列100%无铅，符合RoHS指令的要求。 实用范围：手机，电池组，数码相机，DVD播放机，硬盘驱动器。 ③0468保险丝：468系列延时型（Slo-Blo?）SMF是一种小型（（1206尺寸）3.2*1.6MM）薄膜装置，旨在为用于空间受限应用中的电路提供次级保护，例如手持式可携带的电子设备。此系列100%无铅，并符合RoHS指令的要求。 实用范围：功能与特色：符合电子工业降低含铅量的环境标准。该产品与无铅焊料兼
硕凯贴片自恢复保险丝PPTC型号大全 硕凯电子（Sylvia） 1、贴片自恢复保险丝PPTC产品简述 自恢复保险丝（PPTC：高分子自恢复保险丝）是一种正温度系数聚合物热敏电阻，作过流保护用，可代替电流保险丝。电路正常工作时它的阻值很小（压降很小），当电路出现过流使它温度升高时，阻值急剧增大几个数量级，使电路中的电流减小到安全值以下，从而使后面的电路得到保护，过流消失后自动恢复为低阻值。其效果与开关元件类似，只是响应速度较慢。它有三种封装形式：引线型、薄片型（带型）和贴装型。我们介绍的主要为贴片（贴装型）自恢复保险丝PPTC。 2、贴片自恢复保险丝PPTC型号大全 （1）名称：0603系列 封装：0603 产品系列：SCF0603
规格：SCF001-0603-R、SCF002-0603-R、SCF003-0603-R、SCF004-0603-R、SCF005-0603-R、SCF010-06 03-R、SCF012-0603-R、SCF016-0603-R、SCF020-0603-R （2）名称：0805系列 封装：0805 产品系列：SCF0805 规格：SCF010-0805、SCF020-0805、SCF035-0805、SCF050-0805、SCF075-0805、SCF100-0805 （3）名称：1206系列 封装：1206 产品系列：SCF1206 规格：SCF005-1206、SCF010-1206、SCF020-1206、SCF035-1206、SCF050-1206、SCF075-1206、SCF100-1206、SCF110-1206、SCF150-1206、SCF200-1206
(a) RoHS Compliant & Halogen Free (b) Applications: All high-density boards (c) Product Features: Small surface mountable, Solid state, Faster time to trip than standard SMD devices, Lower resistance than standard SMD devices (d) Operation Current: 0.10A~1.10A (e) Maximum Voltage: 6V~24V DC (f) Temperature Range : -40℃ to 85℃ 2. Agency Recognition UL : File No. E211981TüV: File No. R50090556 3. Electrical Characteristics (23℃) H I T =Trip current-minimum current at which the device will always trip at 23℃ still air. V MAX =Maximum voltage device can withstand without damage at it rated current.(I MAX ) I MAX = Maximum fault current device can withstand without damage at rated voltage (V MAX ). Pd=Typical power dissipated-type amount of power dissipated by the device when in the tripped state in 23℃ still air environment. R MIN =Minimum device resistance at 23℃ prior to tripping. R 1MAX =Maximum device resistance at 23℃ measured 1 hour after tripping or reflow soldering of 260℃ for 20 seconds. Termination pad characteristics Termination pad materials: Pure Tin
1．为什么有时候贴片式保险丝会变得电阻很大而不断？ 2．为什么保险丝常在开机时或刚接通电源时断开？ 3．保险丝的额定电压有什么意义？ 4．什么是保险丝的分断能力？ 5．如何选择保险丝的熔断特性和额定电流？ 6．环境温度对保险丝的性能有什么影响？ 7．慢熔断保险丝与快熔断在性能和应用有什么不同？ 8．怎么样才使保险丝能承受多次瞬间脉冲的冲击？ 9．一次性保险丝和可恢复保险丝的异同？ 10．相同额定电流的不同品牌保险丝一定能够直接替换吗？ 11．有哪些因素会影响保险丝性能？ 12．什么样的保险丝才是好的保险丝？ 13. 如何形象简易的描述FA-HI-SB的区别？ 14. 为何规定保险丝的DCR测量需在小于等于10%的负载和环境温度25℃条件下进行？ 15．生产过程中遇到保险丝异常熔断时怎么办？ 16．能不能认为慢熔断保险丝的保护性能不如快熔断保险丝？ 17．保险丝的分断能力在实际应用中有什么意义？ 18．保险电阻能起到保险丝的作用吗？ 待续...
1．为什么有时候贴片式保险丝会变得电阻很大而不断 我们知道管状保险丝的动作原理是：过电流使得熔体上的热平衡被打破，熔体温度上升到该金属材料的熔点时，熔体的中间部分从固体变为液体，由于悬空在管中的金属材料的表面张力及重力使熔体的液体部分向两端拉开距离和向下垂落，电压引起的飞弧又使得熔体温度继续上升，进一步飞弧和进一步拉开距离，直至电路被完全切断。 对应贴片式的保险丝来说，其动作原理也是一样的，但是由于结构状态的不同，金属熔体的周围都被其基体部分的高分子材料或陶瓷材料所紧紧围贴着，即使是已经熔化的金属也无法向两端收缩，只能依靠向周围材料的扩散渗透或被吸收，如果在这个过程中过电流消失了（例如瞬间脉冲现象），而扩散或吸收的过程尚在进行过程中，此时就会造成电阻变大而熔体没有完全熔断的现象。 再来看看这种现象的后果：由于此时过电流已经消失，并没有对电路造成不良影响，虽然此时的保险丝没有完全被熔断，但熔体的容量已经减弱，再次经受过电流时就会较快被熔断，保证对电路的保护作用；如果第二次过电流依然是瞬间脉冲，则会造成电阻再次变大而依然没完全熔断，熔体的容量也再次减弱；总之，贴片保险丝出现电阻变大而不完全熔断现象并不影响它对电路的保护功能，只要过电流持续时间一长，它就会被完全熔断。相反地如果经受了过电流而没有任何变化，则有可能保险丝的保护功能有问题了。 再对比管状保险丝来看，慢断型保险丝的熔体由两种以上的金属材料复合而成，在承受过电流时同样有一个不同材料间互相扩散渗透的过程，所以它会具有耐脉冲的能力，也有机会发生电阻变大的现象。 2．为什么保险丝常在开机时或刚接通电源时断开 大部分电路在刚接通电源时都会产生一个瞬间浪涌电流，在容性或感性电路中这种浪涌
自恢复保险丝（PPTC）选型 优恩半导体（UN） 1.PPTC简介 自恢复保险丝（PPTC：高分子自恢复保险丝）是一种正温度系数聚合物热敏电阻，作过流保护用，可代替电流保险丝。电路正常工作时它的阻值很小（压降很小），当电路出现过流使它温度升高时，阻值急剧增大几个数量级，使电路中的电流减小到安全值以下，从而使后面的电路得到保护，过流消失后自动恢复为低阻值。其效果与开关元件类似，只是响应速度较慢。它有三种封装形式：引线型、薄片型（带型）和贴装型。 2.PPTC的工作原理 聚合物自复保险丝由聚合物基体及使其导电的碳黑粒子组成。由于聚合物自复保险丝为导体，其上会有电流通过。当有过电流通过聚合物自复保险丝时，产生的热量将使其膨胀。从而碳黑粒子将分开、聚合物自复保险丝的电阻将上升。这将促使聚合物自复保险丝更快的产生热、膨胀得更大，进一步使电阻升高。当温度达到125°C时，电阻变化显著，从而使电流明显减小。此时流过聚合物自复保险丝的小电流足以使其保持在这个温度和处于高阻状态。当故障清除后，聚合物自复保险丝收缩至原来的形状重新将碳黑粒子联结起来，从而降低电阻至具有规定的保持电流这个水平。上述过程可循环多次。 3.PPTC特性参数 ①保持电流IH：不会使电阻值突变的最大电流。
②触发电流IT：能使电阻值突然变大的最小电流，一般为保持电流的两倍。 ③动作时间Ttrip：通过5IH（LP系列）或3IH（LBR系列）或规定电流（其它系列）的最大动作时间。电流越大或温度越高，则动作时间越短。 ④最大电压Vmax：在额定电流下能承受的最大电压，有时也用能承受的最大冲击电压 ⑤最大电流Imax：在额定电压下能承受的最大故障电流。 ⑥动作功率Pdtyp：动作状态下消耗的功率。 ⑦静态电阻R：在不加电的情况下电阻值应在静态电阻最小值Rmin 和最大值Rmax所确定的范围之内，即Rmin≤R≤Rmax。 4.PPTC命名规则

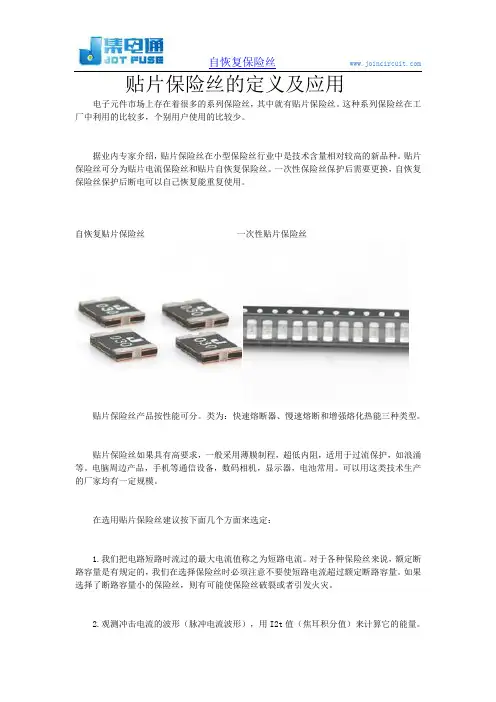

贴片保险丝的定义及应用 电子元件市场上存在着很多的系列保险丝，其中就有贴片保险丝。这种系列保险丝在工厂中利用的比较多，个别用户使用的比较少。 据业内专家介绍，贴片保险丝在小型保险丝行业中是技术含量相对较高的新品种。贴片保险丝可分为贴片电流保险丝和贴片自恢复保险丝。一次性保险丝保护后需要更换，自恢复保险丝保护后断电可以自己恢复能重复使用。 自恢复贴片保险丝一次性贴片保险丝 贴片保险丝产品按性能可分。类为：快速熔断器、慢速熔断和增强熔化热能三种类型。 贴片保险丝如果具有高要求，一般采用薄膜制程，超低内阻，适用于过流保护，如浪涌等。电脑周边产品，手机等通信设备，数码相机，显示器，电池常用。可以用这类技术生产的厂家均有一定规模。 在选用贴片保险丝建议按下面几个方面来选定： 1.我们把电路短路时流过的最大电流值称之为短路电流。对于各种保险丝来说，额定断路容量是有规定的，我们在选择保险丝时必须注意不要使短路电流超过额定断路容量。如果选择了断路容量小的保险丝，则有可能使保险丝破裂或者引发火灾。 2.观测冲击电流的波形（脉冲电流波形），用I2t值（焦耳积分值）来计算它的能量。
冲击电流的大小和次数不同，对保险丝造成的影响也是不同的。冲击电流的I2t值与单脉冲的熔断I2t值之比决定了保险丝耐冲击电流的次数。 3.在所使用的电路中流经保险丝的常态电流大小。通常情况下我们要预先设定一个减额量，然后按下面的原则来进行选择：即常态电流必须小于额定电流与减额系数的乘积。 4.按照UL规格的规定，保险丝应在额定电流2倍的情况下快速熔断。但在大多数情况下，为了确保可靠地熔断，我们推荐熔断电流应大于额定电流的2.5倍。另外熔断时间是重要的话，还必须参考厂商提供的熔断特性图来作出判断。 5.开路电压一般应选定为小于额定电压。例如将额定电压为DC24V的保险丝用于AC100V 的电路中时，有可能引燃保险丝或使保险丝破裂。 随着电子元器件的小型化和贴片化，保险丝也随之走向小型贴片化，而且用的范围广，问贴片保险丝用在哪的人也多。其实贴片保险丝在电脑及外设接口、平板电视、手机、汽车电子电路及电池组等的过流保护中已大显身手。 作为一种轻薄小的新型元件，贴片保险丝用于结构紧凑，体积微小的各类电子产品中，尤其集中在当前时尚流行的数码手持电子设备中。从目前已经大量使用贴片保险丝的产业来看，大概会涉及以下领域：
贴片自恢复保险丝 自恢复保险丝可分为贴片自恢复保险丝同插件自恢复保险丝，随着产品要求的越来越小型化，贴片保险丝的使用范围已越来越广泛。贴片自恢复保险丝主要封装有：0805、0603、1206、1812、2920，其工作原理为： 自恢复保险丝是由经过特殊处理的聚合树脂(Polymer)及分布在里面的导电粒子(Carbon Black)组成。在正常操作下聚合树脂紧密地将导电粒子束缚在结晶状的结构外，构成链状导电电通路，此时的可恢复保险丝为低阻状态(a)，线路上流经自恢复保险丝的电流所产生的热能小，不会改变晶体结构。当线路发生短路或过载时，流经自恢复保险丝的大电流产生的热量使聚合树脂融化，体积迅速增长，形成高阻状态(b)，工作电流迅速减小，从而对电路进行限制和保护。当故障排除后，PTC可恢复保险丝重新冷却结晶，体积收缩，导电粒子重新形成导电通路，自恢复保险丝恢复为低阻状态，从而完成对电路的保护，无须人工更换。 应用范围 通迅设备：程控交换机、用户终端设备、总配线保安单元等。 汽车电子：汽车线束、汽车防盗器、汽车微电机、汽车电子产品等。 电子行业：电源镇流器、微电机、火灾报警、仪器仪表等。 电器设备：卫星接收机、安防设备、扬声器、工业自动控制等。 ●0805 贴片自恢复保险丝电气特性(23℃) ●0805 点击察看保护电流时间(I-T)曲线图 ●0805 SMD自恢复保险丝外形尺寸 ●1206 贴片自恢复保险丝电气特性(23℃)
●1206 点击察看保护电流时间(I-T)曲线图 ●1206 SMD自恢复保险丝外形尺寸
●1210 贴片自恢复保险丝电气特性(23℃) ●1210 点击察看保护电流时间(I-T)曲线图 ●1210 SMD自恢复保险丝外形尺寸 ●1812 贴片自恢复保险丝电气特性(23℃)
自恢复保险丝和其它过电流保护器件的区别 一：自恢复保险丝和传统保险丝的区别 传统保险丝也叫做一次性保险丝，很多地方说法不同，但是意思是一样的，为了方便理解，很多地方会称传统保险丝为一次性保险丝。 共同点：都能提供过电流保护。 A从结构上比较。 传统保险丝有三部分组成：主体（是由低熔点的金属丝或者金属薄片制成的熔体，是熔断器核心）、电机两端（连接电路与熔体，具良好导电性）、支架（固定熔体并使三部分成为刚性的整体）。 自恢复保险丝（自恢复保险丝分为聚合物PPTC和陶瓷CPTC两类，以下本文介绍的均为聚合物PPTC）是由经过特殊处理的聚合树脂(Polymer)及分布在里面的导电粒子(Carbon Black)组成。在正常操作下聚合树脂紧密地将导电粒子束缚在结晶状的结构外，构成链状导电电通路，正常状态下的自复保险丝阻值很低（几十毫欧~几欧）。 B从原理上比较。 自恢复保险丝（正常状态→trip状态） 传统保险丝：当电流过载或短路时，发热量大于散热量，热量在熔体上逐步积累，一旦温度上升到熔丝的熔点时，熔丝熔断，电流被切断，故障排除后，不可自恢复。 自恢复保险丝：正常工作时，不会改变自身晶体结构，当电路中发生故障电流，电流过大导致发热，产生的热量会使聚合物树脂熔化，基体膨胀，使得炭黑颗粒分离，从而形成trip 的元素。当故障排除后，重新冷却结晶，炭黑颗粒重现形成导电通路，恢复低阻状态，从而可以重复使用。 C从应用领域上来比较。 两者都可用来做电路的过电流保护，其使用的不少领域和场合有类似，有一部分场合这两种产品都可以使用，还可以互相替换。例如在过流保护要求不太高的电池保护应用中这两类产品都能各领千秋。 但在对某些IC等重要器件保护应用中，或电源的输入/输出端就只有一次性保险丝才有可能胜任其保护功能，这些部位对阻抗要求也较高。另外在一些一旦发生故障就必须停机检修排
插件自恢复保险丝 优恩半导体 1、自恢复保险丝分类： 自恢复保险丝可分为贴片自恢复保险丝和插件自恢复保险丝，随着产品要求的越来越小型化，插件保险丝的使用范围已越来越广泛。 2、插件自恢复保险丝主要封装形式： 插件自恢复保险丝主要封装有：JK6、JK16、JK30、JK60、JK130、JK250、JK600等。 3、自恢复保险丝工作原理： 自恢复保险丝是由经过特殊处理的聚合树脂(Polymer)及分布在里面的导电粒子(Carbon Black)组成。在正常操作下聚合树脂紧密地将导电粒子束缚在结晶状的结构外，构成链状导电电通路，此时的可恢复保险丝为低阻状态(a)，线路上流经自恢复保险丝的电流所产生的热能小，不会改变晶体结构。当线路发生短路或过载时，流经自恢复保险丝的大电流产生的热量使聚合树脂融化，体积迅速增长，形成高阻状态(b)，工作电流迅速减小，从而对电路进行限制和保护。当故障排除后，PTC可恢复保险丝重新冷却结晶，体积收缩，导电粒子重新形成导电通路，自恢复保险丝恢复为低阻状态，从而完成对电路的保护，无须人工更换。 4、插件自恢复保险丝应用范围： 通迅设备：程控交换机、用户终端设备、总配线保安单元等。 汽车电子：汽车线束、汽车防盗器、汽车微电机、汽车电子产品等。 电子行业：电源镇流器、微电机、火灾报警、仪器仪表等。 电器设备：卫星接收机、安防设备、扬声器、工业自动控制等。 5、JK6插件自恢复保险丝电气特性：
6、JK6插件自恢复保险丝外形尺寸：
7、JK16插件自恢复保险丝电气特性： 8、JK16插件自恢复保险丝外形尺寸：
9、JK30插件自恢复保险丝电气特性： 10、JK30插件自恢复保险丝外形尺寸：

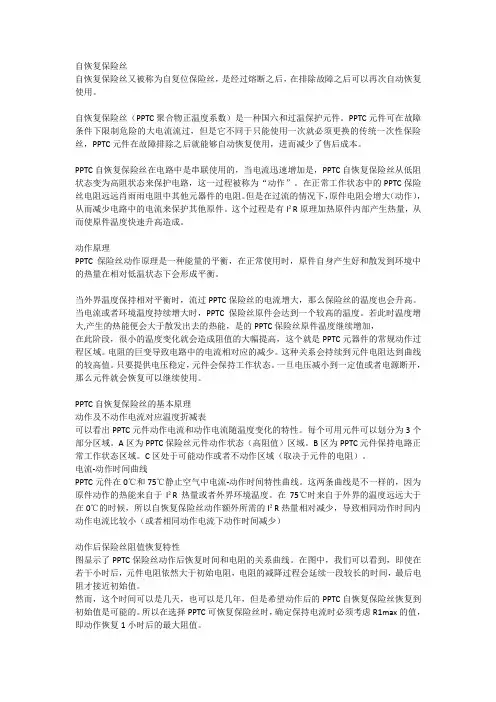

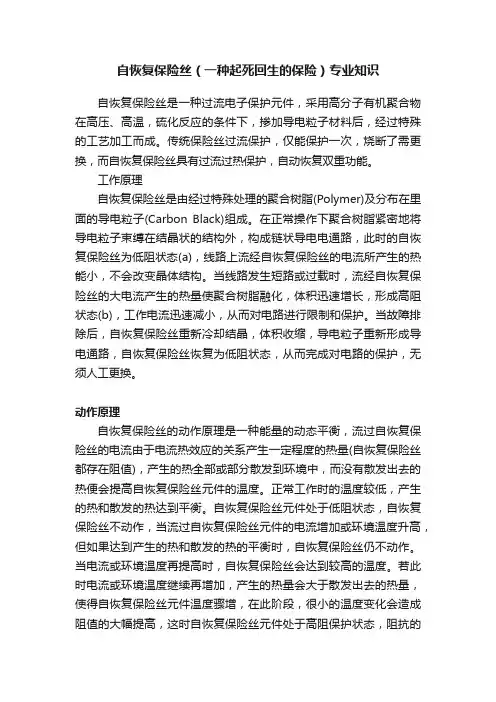

自恢复保险丝工作原理 动作原理 自恢复保险丝的动作原理是一种能量的动态平衡，流过自恢复保险丝的电流由于电流热效应的关系产生一定程度的热量(自恢复保险丝都存在阻值)，产生的热所有或部分散发到环境中，而没有散发出去的热便会提升自恢复保险丝元件的温度。正常工作时的温度较低，产生的热和散发的热达到平衡。 自恢复保险丝元件处于低阻状态，自恢复保险丝不动作，当流过自恢复保险丝元件的电流增加或环境温度升高，但如果达到产生的热和散发的热的平衡时，自恢复保险丝仍不动作。当电流或环境温度再提升时，自恢复保险丝会达到较高的温度。 若此时电流或环境温度继续再增加，产生的热量会大于散发出去的热量，使得自恢复保险丝元件温度骤增，在此阶段，很小的温度变化会造成阻值的大幅提升，这时自恢复保险丝元件处于高阻保护状态，阻抗的增加限制了电流，电流在很短时间内急剧下降，从而保护电路设备免受破坏，只要施加的电压所产生的热量足够自恢复保险丝元件散发出的热量，处于变化状态下的自恢复保险丝元件便可以一直处于动作状态（高阻）。当施加的电压消失时，自恢复保险丝便可以自动恢复了。
工作原理 自恢复保险丝是由经过特殊处理的聚合树脂(Polymer)及分布在里面的导电粒子(Carbon Black)组成。在正常操作下聚合树脂紧密地将导电粒子束缚在结晶状的结构外，构成链状导电电通路，此时的自恢复保险丝为低阻状态(a)，线路上流经自恢复保险丝的电流所产生的热能小，不会改变晶体结构。 当线路发生短路或过载时，流经自恢复保险丝的大电流产生的热量使聚合树脂融化，体积快速增长，形成高阻状态(b)，工作电流快速减小，从而对电路进行限制和保护。当问题排除后，自恢复保险丝重新冷却结晶，体积收缩，导电粒子重新形成导电通路，自恢复保险丝恢复为低阻状态，从而完成对电路的保护，无须人工更换。
SMT贴片元器件封装类型的识别 封装类型是元件的外观尺寸和形状的集合，它是元件的重要属性之一。相同电子参数的元件可能有不同的封装类型。厂家按照相应封装标准生产元件以保证元件的装配使用和特殊用途。 由于封装技术日新月异且封装代码暂无唯一标准，本指导只给出通用的电子元件封装类型和图示，与SMT工序无关的封装暂不涉及。 1、常见SMT封装 以公司内部产品所用元件为例，如下表： 通常封装材料为塑料，陶瓷。元件的散热部分可能由金属组成。元件的引脚分为有铅和无铅区别。
2、SMT封装图示索引 以公司内部产品所用元件为例，如下图示：
3、常见封装的含义
1、BGA(ball grid array)：球形触点陈列 表面贴装型封装之一。在印刷基板的背面按陈列方式制作出球形凸点用以代替引脚，在印刷基板的正面装配LSI芯片，然后用模压树脂或灌封方法进行密封。也称为凸点陈列载体(PAC)。引脚可超过200，是多引脚LSI用的一种封装。封装本体也可做得比QFP(四侧引脚扁平封装)小。例如，引脚中心距为1.5mm 的360 引脚BGA 仅为31mm 见方；而引脚中心距为 0.5mm的304 引脚QFP 为40mm 见方。而且BGA 不用担心QFP 那 样的引脚变形问题。该封装是美国Motorola公司开发的，首先在便携式电话等设备中被采用。 2、DIL(dual in-line)：DIP的别称(见DIP)。欧洲半导体厂家多用此名称。 3、DIP(dual in-line Package)：双列直插式封装 引脚从封装两侧引出，封装材料有塑料和陶瓷两种。DIP应用范围包括标准逻辑IC，存贮器LSI，微机电路等。引脚中心距2.54mm，引脚数从6到64。封装宽度通常为15.2mm。有的把宽度为7.52mm和10.16mm 的封装分别称为skinny DIP 和slimDIP(窄体型DIP)。但多数情况下并不加区分，只简单地统称为DIP。 4、Flip-Chip：倒焊芯片 裸芯片封装技术之一，在LSI芯片的电极区制作好金属凸点，然后把金属凸点与印刷基板上的电极区进行压焊连接。封装的占有面积基本上与芯片尺寸相同。是所有封装技术中体积最小、最薄的一种。但如果基板的热膨胀系数与LSI芯片不同，就会在接合处产生反应，从而影响连接的可靠性。因此必须用树脂来加固LSI 芯片，并使用热膨胀系数基本相同的基板材料。 5、LCC(Leadless Chip carrier)：无引脚芯片载体 指陶瓷基板的四个侧面只有电极接触而无引脚的表面贴装型封装。是高速和高频IC用封装，也称为陶瓷QFN 或QFN-C(见QFN)。 6、PLCC(plastic leaded Chip carrier)：带引线的塑料芯片载体 引脚从封装的四个侧面引出，呈丁字形，是塑料制品。美国德克萨斯仪器公司首先在64k 位DRAM 和256kDRAM中采用，现在已经普及用于逻辑LSI、DLD(或程逻辑器件)等电路。引脚中心距1.27mm，引脚数从18 到84。J 形引脚不易变形，比QFP容易操作，但焊接后的外观检查较为困难。PLCC 与LCC(也称QFN)相似。以前，两者的区别仅在于前者用塑料，后者用陶瓷。但现在已经出现用陶瓷制作的J形引脚封装和用塑料制作的无引脚封装(标记为塑料LCC、PCLP、P－LCC 等)，已经无法分辨。为此，日本电子机械工业会于1988 年决定，把从四侧引出J形引脚的封装称为QFJ，把在四侧带有电极凸点的封装称为QFN(见QFJ 和QFN)。 7、QFN(quad flat non-leaded Package)：四侧无引脚扁平封装 现在多称为LCC。QFN是日本电子机械工业会规定的名称。封装四侧配
聚鼎贴片自恢复保险丝（1812/2016/2920系列） Overview 从业界最小的0603至2920，Polytronics 提供表面贴 装自恢复过流everfuse?PPTC 器件的最完整的产品组合。从于1998推出的第一smd1812装置smd1210， smd1206， smd2920 ，smd2016，smd0805和smd0603迅速进入市场。业界最小的0402 PPTC 在2011开始。 目前所有的SMD 系列符合RoHS 要求，产品也转移到无卤材料和工艺从Q4，2008符合欧盟标准。Polytronics 还提供低ρSMD 单反系列有效降低设备尺寸和轮廓，这是理想的电池保护电路模块（PCM ） Features 符合RoHS ，无卤，广泛的SMD PPTC 在行业，从0.05a 到7.5A 电流额定值，额定电压一般6v 应用为电信应用，机构：UL 、CSA 、识别üV T ，小尺寸，快速跳闸时间，低电阻。 Applications 电脑类 便携式电子产品 多媒体 游戏控制台 电话和宽带 移动电话 工业控制 电池 一、SMD1812系列：1812系列提供了表面贴装可复位过流保护和保持电流0.1a 到3.0a 本系列提供完整的组合在保持电流和工作电压，适用于广泛的应用。本产品线还专为表面贴装应用。1812千伏的足迹范围内的产品从0.1安培至3安培和电压从6伏至60伏特的保持电流范围。这些设备是理想的PC 母板，计算机外围产品和通用电子应用。 参数：
三、SMD2016系列：2016系列提供了表面贴装可复位过流保护和保持电流从0.3a为 2.0A。本系列适用于应用程序和更高的工作电压高达60V。该贴片产品线的目的是提供一个宽范围内保持电流从0.3安培至2安培和电压从6伏至60伏特。的smd2016产品线适用于高密度电路板应用在计算机、电信和电子。 参数：
1. 为什么有时候贴片式保险丝会变得电阻很大而不断 2. 为什么保险丝常在开机时或刚接通电源时断开 3. 保险丝的额定电压有什么意义 4. 什么是保险丝的分断能力 5. 如何选择保险丝的熔断特性和额定电流 6. 环境温度对保险丝的性能有什么影响 7. 慢熔断保险丝与快熔断在性能和应用有什么不同 8. 怎么样才使保险丝能承受多次瞬间脉冲的冲击 9. 一次性保险丝和可恢复保险丝的异同 10.相同额定电流的不同品牌保险丝一定能够直接替换吗 11.有哪些因素会影响保险丝性能 12.什么样的保险丝才是好的保险丝13.如何形象简易的描述FA-HI-SB的区别14.为何规定保险丝的DCR M量需在小于等于10%勺负载和环境温度25C条件 下进行 15. 生产过程中遇到保险丝异常熔断时怎么办 16. 能不能认为慢熔断保险丝的保护性能不如快熔断保险丝 17. 保险丝的分断能力在实际应用中有什么意义 18. 保险电阻能起到保险丝的作用吗 待续…
1为什么有时候贴片式保险丝会变得电阻很大而不断 我们知道管状保险丝的动作原理是： 过电流使得熔体上的热平衡被打破， 熔体温度上升 到该金属材料的熔点时， 熔体的中间部分从固体变为液体， 由于悬空在管中的金属材料的表 面张力及重力使熔体的液体部分向两端拉开距离和向下垂落, 对应贴片式的保险丝来说， 其动作原理也是一样的， 但是由于结构状态的不同， 金属熔 体的周围都被其基体部分的高分子材料或陶瓷材料所紧紧围贴着, 无法向两端收缩，只能依靠向周围材料的扩散渗透或被吸收， 如果在这个过程中过电流消失 了（例如瞬间脉冲现象）， 而扩散或吸收的过程尚在进行过程中，此时就会造成电阻变大而 熔体没有完全熔断的现象。 再来看看这种现象的后果： 由于此时过电流已经消失， 并没有对电路造成不良影响， 虽 然此时的保险丝没有完全被熔断， 但熔体的容量已经减弱，再次经受过电流时就会较快被熔 断，保证对电路的保护作用； 如果第二次过电流依然是瞬间脉冲， 则会造成电阻再次变大而 依然没完全熔断，熔体的容量也再次减弱；总之，贴片保险丝出现电阻变大而不完全熔断现 象并不影响它对电路的保护功能， 只要过电流持续时间一长， 它就会被完全熔断。 相反地如 果经 受了过电流而没有任何变化，则有可能保险丝的保护功能有问题了。 再对比管状保险丝来看， 慢断型保险丝的熔体由两种以上的金属材料复合而成, 会发生电阻变大的现象。 2. 为什么保险丝常在开机时或刚接通电源时断开 大部分电路在刚接通电源时都会产生一个瞬间浪涌电流, 电压引起的飞弧又使得熔体温 度继续上升，进一步飞弧和进一步拉开距离，直至 电路被完全切断。 即使是已经熔化的金属也 在承受 过电流时同样有一个不同材料间互相扩散渗透的过程, 所以它会具有耐脉冲的能力， 也有机 在容性或感性电路中这种浪涌
