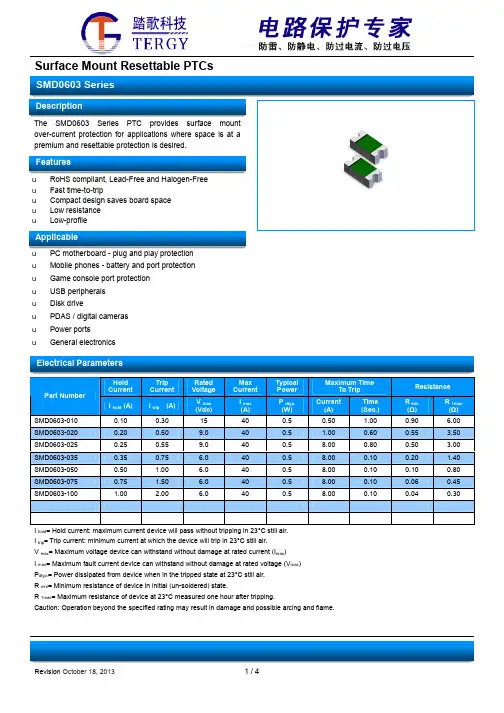

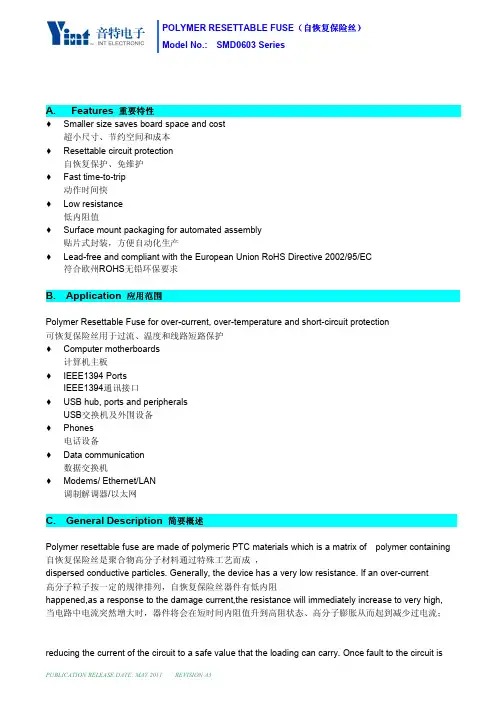

A.Features重要特性
?Smaller size saves board space and cost
超小尺寸、节约空间和成本
?Resettable circuit protection
自恢复保护、免维护
?Fast time-to-trip
动作时间快
?Low resistance
低内阻值
?Surface mount packaging for automated assembly
贴片式封装，方便自动化生产
?Lead-free and compliant with the European Union RoHS Directive2002/95/EC 符合欧州ROHS无铅环保要求
B.Application应用范围
Polymer Resettable Fuse for over-current,over-temperature and short-circuit protection
可恢复保险丝用于过流、温度和线路短路保护
?Computer motherboards
计算机主板
?IEEE1394Ports
IEEE1394通讯接口
?USB hub,ports and peripherals
USB交换机及外围设备
?Phones
电话设备
?Data communication
数据交换机
?Modems/Ethernet/LAN
调制解调器/以太网
C.General Description简要概述
Polymer resettable fuse are made of polymeric PTC materials which is a matrix of polymer containing 自恢复保险丝是聚合物高分子材料通过特殊工艺而成，
dispersed conductive particles.Generally,the device has a very low resistance.If an over-current
高分子粒子按一定的规律排列，自恢复保险丝器件有低内阻
happened,as a response to the damage current,the resistance will immediately increase to very high,当电路中电流突然增大时，器件将会在短时间内阻值升到高阻状态、高分子膨胀从而起到减少过电流；
reducing the current of the circuit to a safe value that the loading can carry.Once fault to the circuit is
weed out and power is recuperated,the polymer will deflate itself ,the device will reset and is
ready for normal operation.
一旦故障排除后，高分子将会恢复正常规则排序。
D.Product Dimensions 产品尺寸
E.Electrical Characteristics 电气参数
F.Thermal Derating 温度温度与电流与电流与电流折减比折减比(A)
SMD0603-035
0.47
0.41
0.38
0.35
0.29
0.26
0.24
0.20
0.14
Test测试项目Test Conditions测试条件Accept/Reject Criteria判定标准
Resistance In still air@25℃Rmin≤R≤R1max
Time to Trip Vmax,25℃,In still air@25℃T≤max.time to trip(seconds)
Hold Current30min.at I H,In still air@25℃No trip
Trip Cycle Life Vmax,Imax,100cycles,In still air@25℃No arcing or burning
Trip Endurance Vmax,1hours,In still air@25℃No arcing or burning
G.Solder Reflow Conditions焊接时间与温度
H Order information定购信息
：
包装信息：
包装信息
SMD0805Series:5000PCS/盘
基本术语说明
I H：保持电流25℃静态空气环境中PPTC不工作的最高电流
IT：触发电流25℃空气环境中PPTC动作所需的最小电流
Ttrip：动作时间25℃空气环境5倍IH时最大动作时间
Vmax：最大工作电压PPTC的最大工作电压
Imax：最大承受电流PPTC在电路工作最大承受电流
Rmin：最小电阻25℃环境温度下PPTC最小零功率阻值
R1maX：最大电阻正常动作一次后，放置1小时，在25℃环境温度下PPTC最大功率阻值
NOTE:TERMINAL PAD SOLDERABILITY:
MEETS EIA SPECIFICATION RS186-9E
AND ANSI、J-STD-002CATEGORY3.
器件的焊接符合美国标准协会J-STD-002要求。
产品图片 Figure 1 Figure 2 Figure 3 Figure 4 GR16V系列产品型号及电气参数
I H : 保持电流：在25℃环境温度、静止空气下的最大工作电流。 I T : 动作电流：在25℃环境温度、静止空气下启动保护的最小流。VMax : 元件所能承受的最大工作电压。 I Max : 元件在额定电压下所能承受的最大故障电流。 R0 : 标称电阻：在25℃环境温度、静止空气下的额定零功率电阻。 GR16V系列动作时间曲线图
GR30V系列产品型号及电气参数 I H : 保持电流：在25℃环境温度、静止空气下的最大工作电流。 I T : 动作电流：在25℃环境温度、静止空气下启动保护的最小电流。 V Max : 元件所能承受的最大工作电压。 I Max : 元件在额定电压下所能承受的最大故障电流。 R0 : 标称电阻：在25℃环境温度、静止空气下的额定零功率电阻。 GR30V系列动作时间曲线图
GR72V系列产品型号及电气参数 I H : 保持电流：在25℃环境温度、静止空气下的最大工作电流。 I T : 动作电流：在25℃环境温度、静止空气下启动保护的最小电流。 V Max : 元件所能承受的最大工作电压。 I Max : 元件在额定电压下所能承受的最大故障电流。 R0 : 标称电阻：在25℃环境温度、静止空气下的额定零功率电阻。 GR72V系列动作时间曲线图
GR135系列产品型号及电气参数
I H :保持电流：在25℃环境温度、静止空气下的最大工作电流。 I T :动作电流：在25℃环境温度、静止空气下启动保护的最小电流。V Max :元件所能承受的最大工作电压。 I Max :元件在额定电压下所能承受的最大故障电流。 R0 :标称电阻：在25℃环境温度、静止空气下的额定零功率电阻。GR135V系列动作时间曲线图
1、PolySwitch 自恢复保险丝概述 PolySwitch 器件和保险丝之间最明显的区别是可复位能力特性，虽然两种产品都可以提供过流保护，而PolySwitch 器件可以提供多次这种保护，而保险丝在提供其保护之后，为保证电路发挥作用必须进行更换。在技术上讲，PolySwitch 可复位器件是一种以传导性聚合物为基础的热敏电阻。它也具有正温度系数能力（PTC ，positive temperature coefficient ），器件的阻抗可以随温度增加而加大。PolySwitch 可复位器件是一种聚合物正温度系数热敏电阻。 2、聚合物正温度系数（PPTC ）是的工作原理 聚合物PTC 器件由一个聚合物矩阵组成，它充满了碳黑微粒而具有传导性。由于它具有传导性，它将通过一定量的电流。如果过多的电流流过该器件，由于I 2R 的加热，该器件就会发热；因为器件发热，它就会膨胀；其膨胀将使碳微粒分散开，使器件的阻抗增加。这将使器件更快地发热并膨胀得更大，进一步增加了阻抗。这种阻抗的增加足以显著减少电路中的电流。少量的电流仍然可以流过该器件，且足以保持器件的温度，并使之保持在高阻抗水平。当电源和故障解除后，PolySwitch 器件就会冷却。设备冷却时，它将收缩到其原来的形状，并返回低阻抗水平，这时它可保持器件设定的电流。 3、 PolySwitch 自恢复保险丝的参数含义 1）保持电流H I ：在20℃下正常工作的最大电流。 2）启动电流T I ：在20℃下启动保护的最小电流。 3）MAX V ：最大工作电压。 4）MAX I ：所能容忍最大电流。 5）D P ：元件动作状态下之消耗功率 6）MAX R :未动作之前初始最大阻值 7）MIN R :未动作之前初始最小阻值 8）温度递减曲线：随着环境温度的升高，PolySwitch 保险丝的保持电流和启动电流会降低，设计时必须考虑这一点。 9)动作保护时间曲线：当通过的电流超过启动电流后，保险丝动作。电流越大，动作的时间就越短。 4、自恢复保险丝的选择 1）确定工作电压，工作电流，工作温度，封装要求 2）确定选用那一个系列的产品，常用的有RXEF,RUEF 等。 3）根据温度递减曲线，查出在环境温度下的保持电流折减比例，算出相应的保持电流。 4）根据计算的保持电流选择自恢复保险丝，要求选择的保险丝的保持电流大于计算的保持电流。 举例说明：正常工作电流为0.5A ，环境温度最高为55℃，工作电压为30V，要求插装器件。 1） I=0.5A V=30V。 2） 选择RXEF 系列。 3） 根据温度递减曲线查出RXEF 在55℃时有70％的衰减，那么H I ＝0.5/0.7=0.714A 。 4） 在RXEF 参数表各种选择RXEF075即符合要求。 5、自恢复保险丝的优选标准 建议制造商固定选择泰科电子的自恢复保险丝。 6、自恢复保险丝的进货检验 测量保险丝的电阻是否在MIN R 和MAX R 之间。 7、存储条件 -40℃～55℃，无特殊要求。 8、焊接加工要求
The SMD0805Series PTC provides surface mount over-current protection for applications where space is at a premium and reset table protection is desired. ◆RoHS compliant,Lead-Free and Halogen-Free ◆Fast time-to-trip ◆Compact design saves board space ◆Agency recognition:UL ◆Low-profile Almost anywhere there is a low voltage power supply,up to 16V and a load to be protected,including: ◆Computer mother board,https://www.doczj.com/doc/2a5976721.html,B hub ◆PDAs &Charger,Analog &digital line card ◆Digital cameras,Disk drivers,CD-ROMs ◆USB peripherals ◆Power ports ◆General electronics Part Number I hold (A)I trip (A) V max (Vdc)I max (A)P dtyp.(W)Maximum Time To Trip Resistance Current (A)Time (Sec.)R min (Ω)R max (Ω)SMD0805-0100.100.30151000.500.50 1.50 1.000 6.000SMD0805-0200.200.5091000.508.000.020.650 3.500SMD0805-0350.350.7561000.508.000.100.250 1.200SMD0805-0500.50 1.0061000.508.000.100.1500.085SMD0805-0750.75 1.506400.608.000.200.0900.385SMD0805-100 1.0 1.95 6 100 0.60 8.00 0.30 0.060 0.230 I hold =Hold current:maximum current device will pass without tripping in 25°C still air.I trip =Trip current:minimum current at which the device will trip in 25°C still air. V max =Maximum voltage device can withstand without damage at rated current (I max ) I max =Maximum fault current device can withstand without damage at rated voltage (V max )P dtyp.=Power dissipated from device when in the tripped state at 25°C still air.R min =Minimum resistance of device in initial (un-soldered)state.R max =Maximum resistance of device in initial (un-soldered)state. R 1max =Maximum resistance of device at 25°C measured one hour after tripping. Caution:Operation beyond the speci?ed rating may result in damage and possible arcing and flame.
(a) RoHS Compliant & Halogen Free (b) Applications: All high-density boards (c) Product Features: Small surface mountable, Solid state, Faster time to trip than standard SMD devices, Lower resistance than standard SMD devices (d) Operation Current: 0.10A~1.10A (e) Maximum Voltage: 6V~24V DC (f) Temperature Range : -40℃ to 85℃ 2. Agency Recognition UL : File No. E211981TüV: File No. R50090556 3. Electrical Characteristics (23℃) H I T =Trip current-minimum current at which the device will always trip at 23℃ still air. V MAX =Maximum voltage device can withstand without damage at it rated current.(I MAX ) I MAX = Maximum fault current device can withstand without damage at rated voltage (V MAX ). Pd=Typical power dissipated-type amount of power dissipated by the device when in the tripped state in 23℃ still air environment. R MIN =Minimum device resistance at 23℃ prior to tripping. R 1MAX =Maximum device resistance at 23℃ measured 1 hour after tripping or reflow soldering of 260℃ for 20 seconds. Termination pad characteristics Termination pad materials: Pure Tin
产品图片 Figure 1 Figure 2 Figure 3 Figure 4 GR16V系列产品型号及电气参数
I H : 保持电流：在25℃环境温度、静止空气下的最大工作电流。 I T : 动作电流：在25℃环境温度、静止空气下启动保护的最小流。VMax : 元件所能承受的最大工作电压。 I Max : 元件在额定电压下所能承受的最大故障电流。 R0 : 标称电阻：在25℃环境温度、静止空气下的额定零功率电阻。 GR16V系列动作时间曲线图
GR30V系列产品型号及电气参数 I H : 保持电流：在25℃环境温度、静止空气下的最大工作电流。 I T : 动作电流：在25℃环境温度、静止空气下启动保护的最小电流。V Max : 元件所能承受的最大工作电压。 I Max : 元件在额定电压下所能承受的最大故障电流。 R0 : 标称电阻：在25℃环境温度、静止空气下的额定零功率电阻。
GR30V系列动作时间曲线图GR72V系列产品型号及电气参数 I H : 保持电流：在25℃环境温度、静止空气下的最大工作电流。 I T : 动作电流：在25℃环境温度、静止空气下启动保护的最小电流。 V Max : 元件所能承受的最大工作电压。 I Max : 元件在额定电压下所能承受的最大故障电流。 R0 : 标称电阻：在25℃环境温度、静止空气下的额定零功率电阻。
GR72V系列动作时间曲线图GR135系列产品型号及电气参数
I H :保持电流：在25℃环境温度、静止空气下的最大工作电流。 I T :动作电流：在25℃环境温度、静止空气下启动保护的最小电流。V Max :元件所能承受的最大工作电压。 I Max :元件在额定电压下所能承受的最大故障电流。 R0 :标称电阻：在25℃环境温度、静止空气下的额定零功率电阻。GR135V系列动作时间曲线图
TVS管，ESD保护，压敏电阻，自恢复保险丝之间的区别（一） 一、TVS管 TVS(Transient Voltage Suppresser瞬态电压抑制器)是普遍使用的一种新型高 效电路保护器件，它具有极快的响应时间(亚纳秒级)和相当高的浪涌吸收能力。当它的两端经受瞬间的高能量冲击时，TVS能以极高的速度把两端间的阻抗值由高阻抗变为低阻抗，以吸收一个瞬间大电流，从而把它的两端电压钳制在一个预定的数值上，从而保护后面的电路元件不受瞬态高压尖峰脉冲的冲击。正因为如此，TVS可用于保护设备或电路免受静电、电感性负载切换时产生的瞬变电压，以及感应雷所产生的过电压 TVS管是瞬态电压抑制器（Transient Voltage Suppressor）的简称。它的特点是：响应速度特别快（为ps级）；耐浪涌冲击能力较放电管和压敏电阻差，其10/1000μs波脉冲功率从400W～30KW，脉冲峰值电流从0.52A～544A；击穿电压有从6.8V～550V的系列值，便于各种不同电压的电路使用。 TVS管有单向与双向之分（单向的型号后面的字母为“A”，双向的为“CA”），单向TVS管的特性与稳压二极管TVS管使用时，一般并联在被保护电路上。为了限制流过TVS管的电流不超过管子允许通过的峰值电流IPP，应在线路上串联限流元件，如电阻、自恢复保险丝、电感等。相似，双向TVS管的特性相当于两个稳压二极管反向串联。 二、压敏电阻 压敏电阻是一种限压型保护器件。利用压敏电阻的非线性特性，当过电压出现在压敏电阻的两极间，压敏电阻可以将电压钳位到一个相对固定的电压值，从而实现对后级电路的保护。压敏电阻的主要参数有：压敏电压、通流容量、结电容、响应时间等。 压敏电阻的响应时间为ns级，比空气放电管快，比TVS管稍慢一些，一般情况下用于电子电路的过电压保护其响应速度可以满足要求。 压敏电阻主要可用于直流电源、交流电源、低频信号线路、带馈电的天馈线路。压敏电阻的失效模式主要是短路，当通过的过电流太大时，也可能造成阀片被炸裂而开路。压敏电阻使用寿命较短，多次冲击后性能会下降。因此由压敏电阻构成的防雷器长时间使用后存在维护及更换的问题 三、稳压二极管 稳压二极管(又叫齐纳二极管)，是一种直到临界反向击穿电压前都具有很高电阻的半导体器件，在这临界击穿点上，反向电阻降低到一个很小的数值，在这个低阻区中电流增加而电压则保持恒定。稳压二极管是根据击穿电压来分档的，因为这种特性，稳压管主要被作为稳压器或电压基准元件使用。稳压二极管可以串联起来以便在较高的电压上使用，通过串联就可获得更多的稳定电压。 四、自恢复保险丝

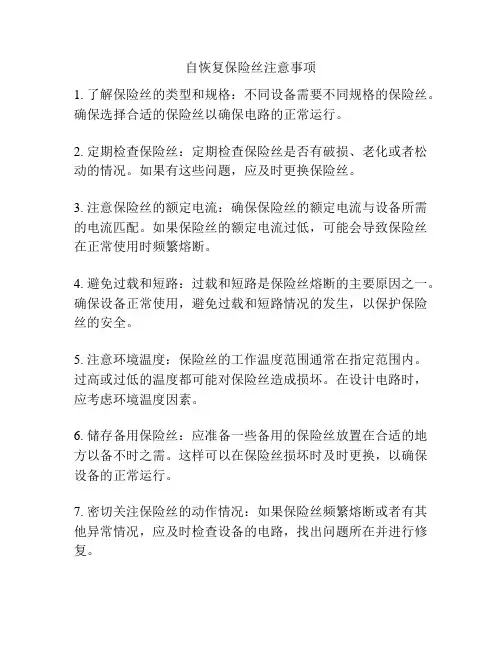

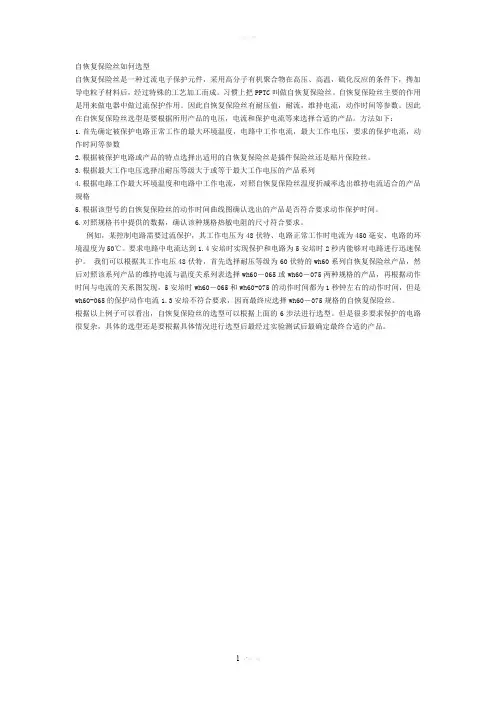

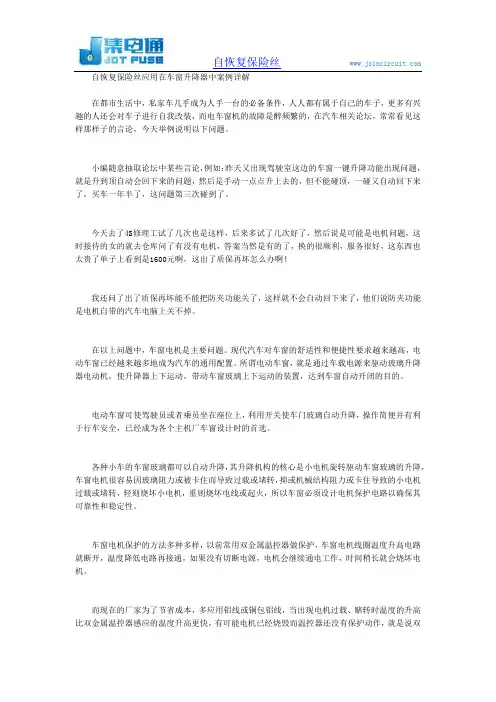

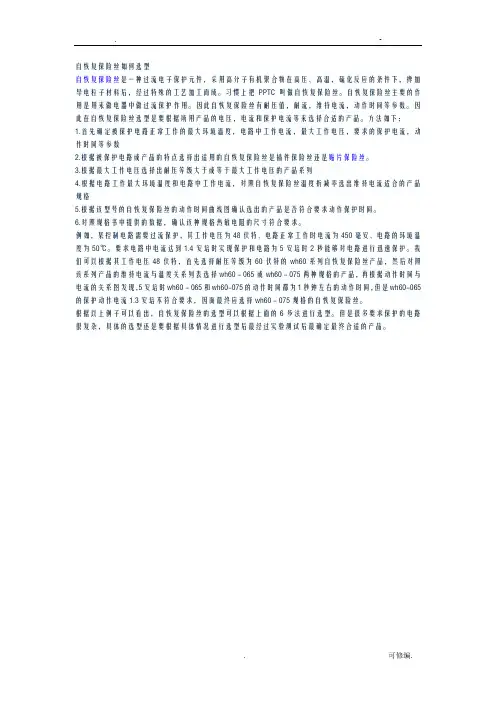

自恢复保险丝如何选型 自恢复保险丝是一种过流电子保护元件，采用高分子有机聚合物在高压、高温，硫化反应的条件下，搀加导电粒子材料后，经过特殊的工艺加工而成。习惯上把PPTC叫做自恢复保险丝。自恢复保险丝主要的作用是用来做电器中做过流保护作用。因此自恢复保险丝有耐压值，耐流，维持电流，动作时间等参数。因此在自恢复保险丝选型是要根据所用产品的电压，电流和保护电流等来选择合适的产品。方法如下： 1.首先确定被保护电路正常工作的最大环境温度，电路中工作电流，最大工作电压，要求的保护电流，动作时间等参数 2.根据被保护电路或产品的特点选择出适用的自恢复保险丝是插件保险丝还是贴片保险丝。 3.根据最大工作电压选择出耐压等级大于或等于最大工作电压的产品系列 4.根据电路工作最大环境温度和电路中工作电流，对照自恢复保险丝温度折减率选出维持电流适合的产品规格 5.根据该型号的自恢复保险丝的动作时间曲线图确认选出的产品是否符合要求动作保护时间。 6.对照规格书中提供的数据，确认该种规格热敏电阻的尺寸符合要求。 例如，某控制电路需要过流保护，其工作电压为48伏特、电路正常工作时电流为450毫安、电路的环境温度为50℃。要求电路中电流达到1.4安培时实现保护和电路为5安培时2秒内能够对电路进行迅速保护。我们可以根据其工作电压48伏特，首先选择耐压等级为60伏特的wh60系列自恢复保险丝产品，然后对照该系列产品的维持电流与温度关系列表选择wh60－065或wh60－075两种规格的产品，再根据动作时间与电流的关系图发现，5安培时wh60－065和wh60-075的动作时间都为1秒钟左右的动作时间，但是wh60-065的保护动作电流1.3安培不符合要求，因而最终应选择wh60－075规格的自恢复保险丝。 根据以上例子可以看出，自恢复保险丝的选型可以根据上面的6步法进行选型。但是很多要求保护的电路很复杂，具体的选型还是要根据具体情况进行选型后最经过实验测试后最确定最终合适的产品。
A.Features重要特性 ?Smaller size saves board space and cost 超小尺寸、节约空间和成本 ?Resettable circuit protection 自恢复保护、免维护 ?Fast time-to-trip 动作时间快 ?Low resistance 低内阻值 ?Surface mount packaging for automated assembly 贴片式封装，方便自动化生产 ?Lead-free and compliant with the European Union RoHS Directive2002/95/EC 符合欧州ROHS无铅环保要求 B.Application应用范围 Polymer Resettable Fuse for over-current,over-temperature and short-circuit protection 可恢复保险丝用于过流、温度和线路短路保护 ?Computer motherboards 计算机主板 ?IEEE1394Ports IEEE1394通讯接口 ?USB hub,ports and peripherals USB交换机及外围设备 ?Phones 电话设备 ?Data communication 数据交换机 ?Modems/Ethernet/LAN 调制解调器/以太网 C.General Description简要概述 Polymer resettable fuse are made of polymeric PTC materials which is a matrix of polymer containing 自恢复保险丝是聚合物高分子材料通过特殊工艺而成， dispersed conductive particles.Generally,the device has a very low resistance.If an over-current 高分子粒子按一定的规律排列，自恢复保险丝器件有低内阻 happened,as a response to the damage current,the resistance will immediately increase to very high,当电路中电流突然增大时，器件将会在短时间内阻值升到高阻状态、高分子膨胀从而起到减少过电流； reducing the current of the circuit to a safe value that the loading can carry.Once fault to the circuit is
硕凯贴片自恢复保险丝PPTC型号大全 硕凯电子（Sylvia） 1、贴片自恢复保险丝PPTC产品简述 自恢复保险丝（PPTC：高分子自恢复保险丝）是一种正温度系数聚合物热敏电阻，作过流保护用，可代替电流保险丝。电路正常工作时它的阻值很小（压降很小），当电路出现过流使它温度升高时，阻值急剧增大几个数量级，使电路中的电流减小到安全值以下，从而使后面的电路得到保护，过流消失后自动恢复为低阻值。其效果与开关元件类似，只是响应速度较慢。它有三种封装形式：引线型、薄片型（带型）和贴装型。我们介绍的主要为贴片（贴装型）自恢复保险丝PPTC。 2、贴片自恢复保险丝PPTC型号大全 （1）名称：0603系列 封装：0603 产品系列：SCF0603
规格：SCF001-0603-R、SCF002-0603-R、SCF003-0603-R、SCF004-0603-R、SCF005-0603-R、SCF010-06 03-R、SCF012-0603-R、SCF016-0603-R、SCF020-0603-R （2）名称：0805系列 封装：0805 产品系列：SCF0805 规格：SCF010-0805、SCF020-0805、SCF035-0805、SCF050-0805、SCF075-0805、SCF100-0805 （3）名称：1206系列 封装：1206 产品系列：SCF1206 规格：SCF005-1206、SCF010-1206、SCF020-1206、SCF035-1206、SCF050-1206、SCF075-1206、SCF100-1206、SCF110-1206、SCF150-1206、SCF200-1206
自恢复保险丝（PPTC）选型 优恩半导体（UN） 1.PPTC简介 自恢复保险丝（PPTC：高分子自恢复保险丝）是一种正温度系数聚合物热敏电阻，作过流保护用，可代替电流保险丝。电路正常工作时它的阻值很小（压降很小），当电路出现过流使它温度升高时，阻值急剧增大几个数量级，使电路中的电流减小到安全值以下，从而使后面的电路得到保护，过流消失后自动恢复为低阻值。其效果与开关元件类似，只是响应速度较慢。它有三种封装形式：引线型、薄片型（带型）和贴装型。 2.PPTC的工作原理 聚合物自复保险丝由聚合物基体及使其导电的碳黑粒子组成。由于聚合物自复保险丝为导体，其上会有电流通过。当有过电流通过聚合物自复保险丝时，产生的热量将使其膨胀。从而碳黑粒子将分开、聚合物自复保险丝的电阻将上升。这将促使聚合物自复保险丝更快的产生热、膨胀得更大，进一步使电阻升高。当温度达到125°C时，电阻变化显著，从而使电流明显减小。此时流过聚合物自复保险丝的小电流足以使其保持在这个温度和处于高阻状态。当故障清除后，聚合物自复保险丝收缩至原来的形状重新将碳黑粒子联结起来，从而降低电阻至具有规定的保持电流这个水平。上述过程可循环多次。 3.PPTC特性参数 ①保持电流IH：不会使电阻值突变的最大电流。
②触发电流IT：能使电阻值突然变大的最小电流，一般为保持电流的两倍。 ③动作时间Ttrip：通过5IH（LP系列）或3IH（LBR系列）或规定电流（其它系列）的最大动作时间。电流越大或温度越高，则动作时间越短。 ④最大电压Vmax：在额定电流下能承受的最大电压，有时也用能承受的最大冲击电压 ⑤最大电流Imax：在额定电压下能承受的最大故障电流。 ⑥动作功率Pdtyp：动作状态下消耗的功率。 ⑦静态电阻R：在不加电的情况下电阻值应在静态电阻最小值Rmin 和最大值Rmax所确定的范围之内，即Rmin≤R≤Rmax。 4.PPTC命名规则
自恢复保险丝技术标准 高分子PTC热敏电阻由于电阻可恢复，因而可以重复多次使用。下图为热敏电阻动作后，恢复过程中电阻随时间变化的示意图。电阻一般在十几秒到几十秒中即可恢复到初始值1.6倍左右的水平，此时热敏电阻的维持电流已经恢复到额定值，可以再次使用了。一般说来，面积和厚度较小的热敏电阻恢复相对较快;而面积和厚度较大的热敏电阻恢复相对较慢。 温度对自复保险丝元件的影响 高分子PTC自复保险丝是一种直热式、阶跃型热敏电阻，其电阻变化过程与自身的发热和散热情况有关，因而其维持电流IH、动作电流IT及动作时间受环境温度影响。下图为热敏电阻典型的维持电流、动作电流与环境温度的关系示意图。当环境温度和电流处于A区时，热敏电阻发热功率大于散热功率而会动作;当环境温度和电流处于B区时，热敏电阻的散热功率与发热功率接近，因而可能动作也可能不动作;当环境温度和电流处于C区时发热功率小于散热功率，热敏电阻将长期处于不动作状态。 符号说明 Ih 自恢复保险丝元件在25℃ 环境温度下的最大的工作电流 It 自恢复保险丝元件在25℃环境温度下启动保护的最小电流 Imax 自恢复保险丝元件能承受最大电流 Pdmax 自恢复保险丝元件工作状态下的消耗功效 Vmax 自恢复保险丝元件的最大工作电压 Vmaxi 自恢复保险丝元件在阻断状态下所承受的最大电压 Rmin 自恢复保险丝元件工作前的初始最小阻值 Rmaxi 自恢复保险丝元件末工作前的初始最大阻值 选型指南 1、列出设备线路上的平均工作电流(I)和最大的工作电压(V) 2、列出工作环境温度正常值及范围，按折减率计算正常电流Ih (详见环境温度与电流值的折减率表) Ih =平均工作电流(I) ÷ 环境温度与电流值的折减率 3、根据L 、V值,产品类别及安装方式选择一种自复保险丝系列。(参考各规格表) 4、选出的自复保险丝的I值必须小于或等于Ih，额定电流是在一定的条件下给出的，如果要求工作在较宽的温度范围，应该留有一定的裕量，一般可以取1.5-2倍。
贴片自恢复保险丝 自恢复保险丝可分为贴片自恢复保险丝同插件自恢复保险丝，随着产品要求的越来越小型化，贴片保险丝的使用范围已越来越广泛。贴片自恢复保险丝主要封装有：0805、0603、1206、1812、2920，其工作原理为： 自恢复保险丝是由经过特殊处理的聚合树脂(Polymer)及分布在里面的导电粒子(Carbon Black)组成。在正常操作下聚合树脂紧密地将导电粒子束缚在结晶状的结构外，构成链状导电电通路，此时的可恢复保险丝为低阻状态(a)，线路上流经自恢复保险丝的电流所产生的热能小，不会改变晶体结构。当线路发生短路或过载时，流经自恢复保险丝的大电流产生的热量使聚合树脂融化，体积迅速增长，形成高阻状态(b)，工作电流迅速减小，从而对电路进行限制和保护。当故障排除后，PTC可恢复保险丝重新冷却结晶，体积收缩，导电粒子重新形成导电通路，自恢复保险丝恢复为低阻状态，从而完成对电路的保护，无须人工更换。 应用范围 通迅设备：程控交换机、用户终端设备、总配线保安单元等。 汽车电子：汽车线束、汽车防盗器、汽车微电机、汽车电子产品等。 电子行业：电源镇流器、微电机、火灾报警、仪器仪表等。 电器设备：卫星接收机、安防设备、扬声器、工业自动控制等。 ●0805 贴片自恢复保险丝电气特性(23℃) ●0805 点击察看保护电流时间(I-T)曲线图 ●0805 SMD自恢复保险丝外形尺寸 ●1206 贴片自恢复保险丝电气特性(23℃)
●1206 点击察看保护电流时间(I-T)曲线图 ●1206 SMD自恢复保险丝外形尺寸
●1210 贴片自恢复保险丝电气特性(23℃) ●1210 点击察看保护电流时间(I-T)曲线图 ●1210 SMD自恢复保险丝外形尺寸 ●1812 贴片自恢复保险丝电气特性(23℃)
自恢复保险丝和其它过电流保护器件的区别 一：自恢复保险丝和传统保险丝的区别 传统保险丝也叫做一次性保险丝，很多地方说法不同，但是意思是一样的，为了方便理解，很多地方会称传统保险丝为一次性保险丝。 共同点：都能提供过电流保护。 A从结构上比较。 传统保险丝有三部分组成：主体（是由低熔点的金属丝或者金属薄片制成的熔体，是熔断器核心）、电机两端（连接电路与熔体，具良好导电性）、支架（固定熔体并使三部分成为刚性的整体）。 自恢复保险丝（自恢复保险丝分为聚合物PPTC和陶瓷CPTC两类，以下本文介绍的均为聚合物PPTC）是由经过特殊处理的聚合树脂(Polymer)及分布在里面的导电粒子(Carbon Black)组成。在正常操作下聚合树脂紧密地将导电粒子束缚在结晶状的结构外，构成链状导电电通路，正常状态下的自复保险丝阻值很低（几十毫欧~几欧）。 B从原理上比较。 自恢复保险丝（正常状态→trip状态） 传统保险丝：当电流过载或短路时，发热量大于散热量，热量在熔体上逐步积累，一旦温度上升到熔丝的熔点时，熔丝熔断，电流被切断，故障排除后，不可自恢复。 自恢复保险丝：正常工作时，不会改变自身晶体结构，当电路中发生故障电流，电流过大导致发热，产生的热量会使聚合物树脂熔化，基体膨胀，使得炭黑颗粒分离，从而形成trip 的元素。当故障排除后，重新冷却结晶，炭黑颗粒重现形成导电通路，恢复低阻状态，从而可以重复使用。 C从应用领域上来比较。 两者都可用来做电路的过电流保护，其使用的不少领域和场合有类似，有一部分场合这两种产品都可以使用，还可以互相替换。例如在过流保护要求不太高的电池保护应用中这两类产品都能各领千秋。 但在对某些IC等重要器件保护应用中，或电源的输入/输出端就只有一次性保险丝才有可能胜任其保护功能，这些部位对阻抗要求也较高。另外在一些一旦发生故障就必须停机检修排
插件自恢复保险丝 优恩半导体 1、自恢复保险丝分类： 自恢复保险丝可分为贴片自恢复保险丝和插件自恢复保险丝，随着产品要求的越来越小型化，插件保险丝的使用范围已越来越广泛。 2、插件自恢复保险丝主要封装形式： 插件自恢复保险丝主要封装有：JK6、JK16、JK30、JK60、JK130、JK250、JK600等。 3、自恢复保险丝工作原理： 自恢复保险丝是由经过特殊处理的聚合树脂(Polymer)及分布在里面的导电粒子(Carbon Black)组成。在正常操作下聚合树脂紧密地将导电粒子束缚在结晶状的结构外，构成链状导电电通路，此时的可恢复保险丝为低阻状态(a)，线路上流经自恢复保险丝的电流所产生的热能小，不会改变晶体结构。当线路发生短路或过载时，流经自恢复保险丝的大电流产生的热量使聚合树脂融化，体积迅速增长，形成高阻状态(b)，工作电流迅速减小，从而对电路进行限制和保护。当故障排除后，PTC可恢复保险丝重新冷却结晶，体积收缩，导电粒子重新形成导电通路，自恢复保险丝恢复为低阻状态，从而完成对电路的保护，无须人工更换。 4、插件自恢复保险丝应用范围： 通迅设备：程控交换机、用户终端设备、总配线保安单元等。 汽车电子：汽车线束、汽车防盗器、汽车微电机、汽车电子产品等。 电子行业：电源镇流器、微电机、火灾报警、仪器仪表等。 电器设备：卫星接收机、安防设备、扬声器、工业自动控制等。 5、JK6插件自恢复保险丝电气特性：
6、JK6插件自恢复保险丝外形尺寸：
7、JK16插件自恢复保险丝电气特性： 8、JK16插件自恢复保险丝外形尺寸：
9、JK30插件自恢复保险丝电气特性： 10、JK30插件自恢复保险丝外形尺寸：

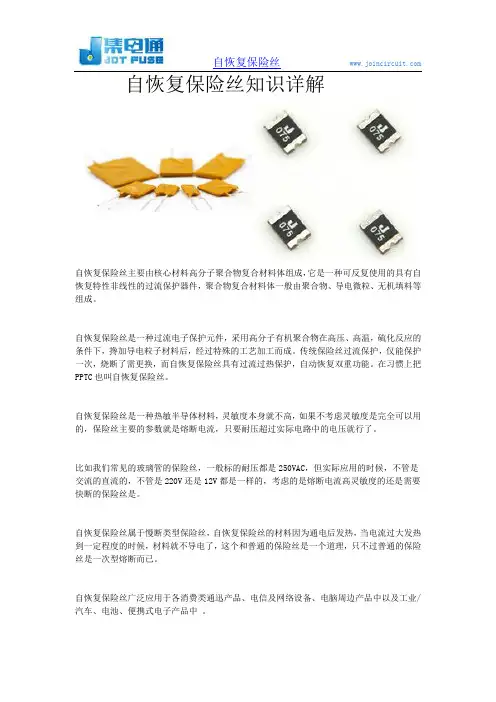

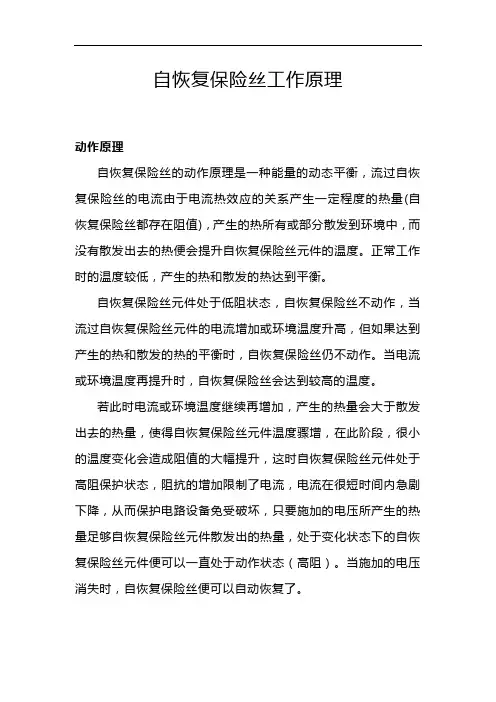

自恢复保险丝工作原理 动作原理 自恢复保险丝的动作原理是一种能量的动态平衡，流过自恢复保险丝的电流由于电流热效应的关系产生一定程度的热量(自恢复保险丝都存在阻值)，产生的热所有或部分散发到环境中，而没有散发出去的热便会提升自恢复保险丝元件的温度。正常工作时的温度较低，产生的热和散发的热达到平衡。 自恢复保险丝元件处于低阻状态，自恢复保险丝不动作，当流过自恢复保险丝元件的电流增加或环境温度升高，但如果达到产生的热和散发的热的平衡时，自恢复保险丝仍不动作。当电流或环境温度再提升时，自恢复保险丝会达到较高的温度。 若此时电流或环境温度继续再增加，产生的热量会大于散发出去的热量，使得自恢复保险丝元件温度骤增，在此阶段，很小的温度变化会造成阻值的大幅提升，这时自恢复保险丝元件处于高阻保护状态，阻抗的增加限制了电流，电流在很短时间内急剧下降，从而保护电路设备免受破坏，只要施加的电压所产生的热量足够自恢复保险丝元件散发出的热量，处于变化状态下的自恢复保险丝元件便可以一直处于动作状态（高阻）。当施加的电压消失时，自恢复保险丝便可以自动恢复了。
