变电所电容器的常见故障处理
1、电容器的常见故障。当发现电容器的下列情况之一时应立即切断电源。（1）电容器外壳膨胀或漏油。
（2）套管破裂，发生闪络有为花。
（3）电容器内部声音异常。
（4）外壳温升高于55℃以上示温片脱落。
2、电容器的故障处理
（1）当电容器爆炸着火时，就立即断开电源，并用砂子和干式灭火器灭火。（2）当电容器的保险熔断时，应向调度汇报，待取得同意后再拉开电容器的断路器。切断电源对其进行放电，先进行外部检查，如套管的外部有无闪络痕迹，外壳是否变形，，漏油及接地装置有无短路现象等，并摇测极间及极对地的绝缘电阻值，如未发现故障现象，可换好保险后投入。如送电后保险仍熔断，则应退出故障电容器，而恢复对其余部分送电。如果在保险熔断的同时，断路器也跳闸，此时不可强送。须待上述检查完毕换好保险后再投入。
（3）电容器的断路跳闸，而分路保险未断，应先对电容器放电三分钟后，再检查断路器电流互感器电力电缆及电容器外部等。若未发现异常，则可能是由于外部故障母线电压波动所致。经检查后，可以试投；否则，应进一步对保护全面的通电试验。通过以上的检查、试验，若仍找不出原因，则需按制度办事工电容器逐渐进行试验。未查明原因之前，不得试投。
3、处理故障电容器时的安全事项。处理故障电容器应在断开电容器的断路器，拉开断路器两侧的隔离开关，并对电容器组放电后进行。电容器组经放电电阻、放电变压器或放电电压互感器放电之后，由于部分残余电荷一时放不尽应将接地的接地端固定好，再用接地棒多次对电容器放电直至无火花及放电声为止，然后将接地卡子固定好。由于故障电容器可能发生引线接触不良，内部断线或保险熔断等现象，因此仍可能有部分电荷未放出来，所以检修人员在接触故障电容器以前，还应戴上绝缘手套，用短路线将故障电容器的两极短接，还应单独进行放电。

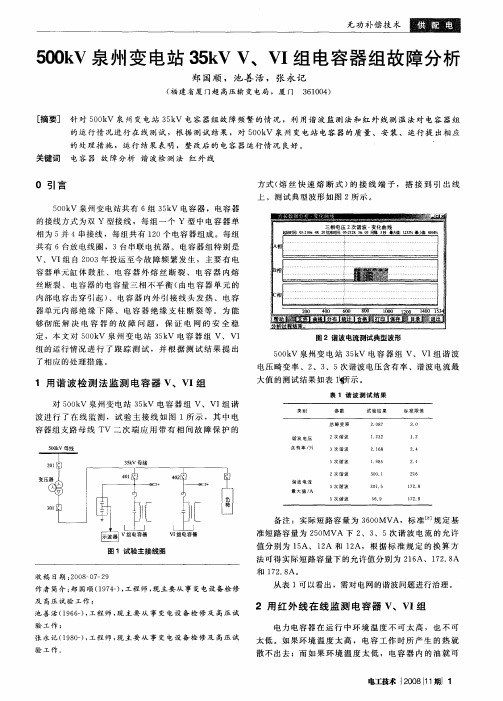

变电站10kV电容器出现故障原因分析 摘要：电网规模为适应经济社会发展需要，也在不断发展扩大，电网系统无功电压的重要作用日益凸显，不断有新的无功补偿装置进入电网系统工作。随着无功电压系统的长时间运行，导致电容器组出现故障的情况屡有发生。因此，找出电容器组出现故障的原因，并提出相应解决措施十分有必要。 关键词：电容器故障原因分析 一、前沿 在电力系统中，由于无功功率不足，会使系统电压及功率因数降低，从而损坏用电设备，严重时会造成电压崩溃，使系统瓦解，造成大面积停电。另外，功率因数和电压的降低，还会使电器设备得不到充分利用，造成电能损耗增加，效率降低，限制了线路的送电能力，影响电网的安全运行及用户正常用电。 二、电容器故障原因 对出现故障的电容器进行综合检测分析，发现绝缘电阻、油色谱以及电容量均出现不同程度损坏情况。随后调取了部分相关信息，如保护信息、保护装置型号，对相关元件如电抗器与避雷器等进行测试分析，在现场实测谐波，发现电容器组损坏原因有以下几点： 1 电压未进行保护整定 变电站将不平衡电压标准均设定为5V，并未根据实际情况对非平衡电压标准进行设置，建议调整为3V相对合理。缩短动作时间，将时间改为0.2至0.5秒之间，这样即使出现故障三相仍能准确灵敏运行。建议在电压正常运行情况下再增加1V。就各变电站对电容器组的保护设置而言，其中有的变电站尚未设置非平衡电压保护，如电容器出现故障问题时，三相电压将失去平衡，因此电容器的保护内容应以非平衡电压的保护为主。此外，变电站保护的装置型号老旧、设置不完整，将造成故障进一步扩大，出现熔断器发生群爆情况。部分变电站的非平衡电压保护装置尚未投入使用，若出现异常情况将导致故障扩大升级，进而导致电容器组部分功能薄弱，无法进行有效保护。 2 开关选型不当 开关的型号选择不恰当，或者真空开关质量较低等原因，可能使开关损坏频率较大，导致开关重燃。根据实地调查情况来看，各变电站出现故障的电容器开关都未使用大型厂家生产的比较成熟的品牌，也未发现厂家关于出厂开关的相关试验报告。
三相异步电动机最常见故 障及处理方法 The Standardization Office was revised on the afternoon of December 13, 2020
三相异步电动机最常见故障及处理方法 1、三相异步电动机的故障一般可分为两大类： 一类:是电气方面的故障，如各种类型开关、按钮、熔断器、电刷、定子绕组、转子及启动设备等的故障. 另一类是机械方面的故障，如轴承、风叶、机壳、联轴器、端盖、轴承盖、转轴等故障。 2、电动机发生故障，会出现一些异常现象： 如温度升高，电流过大、发生震动和有异常声音等。检查、排除电动机的故障，应首先对电动机进行仔细观察，了解故障发生后出现的异常现象。然后通过异常分析原因，找出故障所在，最后排除故障。 3、三相异步电动机内部结构图 4、下面是三相异步电动机常见的积累故障现象和检修方法： 5、电动机七类常见故障： 6、1）电动机不转
7、2）电动机转速低于额定值 8、3）电动机外壳带电 9、4）电动机声音不正常 10、5）电动机轴承过热 11、6）电动机温度过高 12、7）绕线式电动机滑环火花过大 一.电动机不转 分析电源未接通： 1、如果电源没有接入或接触不良，就会导致电动机不转，此时电工人员应检查开关、熔丝、各项触点及接线头，将故障逐步排查出来进行维修。 2、 2、启动时，熔断器熔丝熔断导致不转：查出熔断原因，排查故障，按电动机容量配上同规格的熔丝； 3、 3、过电流继电器整定电流太小导致不转：此时应适当调高； 4、负载过大或传动机结构卡主导致不转：选择较大容量电动机或减轻负载，并检查传动机构情况； 5、 4、定子或转子绕组断路导致不转：打开接线盒并用万用表欧姆档检查电动机绕组是否断路（导线断裂），如果有断路则会出现电阻值的异常，需要打开电动机进一步检查断开点，连接好；
滑触线路的电压降问题 过去设计滑触线路时，采用最大电流来检验电压降。即从低压屏上的馈电形状到滑触线取末端，包括供电电缆在内的电压降不得超过12%，也就是滑触线和供电线路当作一个整体来考虑，在满足电压降的要求下，务使投资最少。随着近年来引进工程增多，综合国外资料，国外一般都以负荷计算电流来检验电压降，包括供电线路在内到滑触线最末的电压降值不得超过5%。 电压计算公式： △u=√3 ×I×I×Z 或△u=√3 ×I×I×（RCOSρ+XSinΨ） 式中：△u=电压降（V），I=负荷计算电流（V），R=电阻（Ω/km） X=电感（Ω/km），Z=阻抗（Ω/km），L=滑触线诸长度（m） 滑触线计算长度方式：为滑触线全长（m） 在滑触线端部供电时：I=L 在滑触线中部供电时：I=L/2 在滑触线两端部同时供电时：I=L/4 在滑触线两端端部距L/6处供电时：I=L/6 1、滑触线https://www.doczj.com/doc/4f18230705.html,/选型：先计算出设备额定电流，初步选定滑触线。然后再计算出设备启动电流峰值Ijf，再校验滑触线的电压降：△U=√3×Ijf×Z×L △U%=△U/U额×100% （滑线末端的压降不超过电源的8%即可满足设计要求） Ijf：滑触线上的尖峰电流，(I) Z：滑触线阻抗(Ω/km) L：滑触线计算长度(Ω/km) △U：吊车一端滑触线压降(V) U额：供电电源电压( 380V ) 只有电压降满足要求，才能最后选定滑触线。若是一点供电,供电点选择在滑触线的中间。如果计算电压降不能满足要求，可适当加大滑触线或采用多点供电的办法。然后再进行一次电压降校验。选择滑线侧滑方式，便于减小相间距，节约空间，减小阻抗，节约支架材料，建议推广。 2、多路多点供电滑触线当单路多点也难以满足压降要求时，可采用多路（2-3路）多点供电的滑触线，每路载流可相应减小，阻抗也低，可以有效解决压降问题。缺点是占用安装空间。多点供电应考虑供电电缆与变压器的距离最短。
35kV变电站消弧线圈常见故障及处理 发表时间：2019-01-14T11:03:42.360Z 来源：《防护工程》2018年第30期作者：李玉哲 [导读] 本文结合笔者多年的实践工作经验，就35kV变电系统常见的真空断路器故障、线路电缆故障 李玉哲 国网山东省电力公司菏泽市定陶区供电公司山东菏泽 271400 摘要：本文结合笔者多年的实践工作经验，就35kV变电系统常见的真空断路器故障、线路电缆故障、电压互感器故障以及消弧线圈等故障原因进行分析，对变电站日常检修维护过程中消弧线圈出现自身故障的技术处理措施进行了详细分析研究，提出了相应的解决办法，具有一定的参考价值。 关键词：35kV变电站；消弧线圈；故障及处理 引言：我国3kV、6kV、10kV、以及35kV等中低压配电网系统中，绝大多数是按小电流接地系统进行设计，即系统中性点是不接地系统。在进行35kV变电站系统设计时，通常按照中性点不接地系统进行，这种变电站运行方式，其在系统发生单相接地故障时，其电流值将大于系统允许安全运行值(对于3kV～10kV系统而言，其单相接地电流值应不大于30A)，此时故障电流产生的电弧将不能自行熄灭。为了降低电弧电流以满足系统安全运行需求，在工程中通常采用在中性点和大地间接入相应容量的消弧线圈，利用消弧线圈的补偿电流对系统进行动态补偿，这样就可以帮助系统熄灭故障接地点处故障电流产生的电弧，保证系统运行可靠性。 一、35kV变电站的常见故障 1.线路电缆故障分析 1.1接地点电阻值过高。通常情况下，为了避免感应过电压过高，交联电缆一般设有两个接地点，这样使得接地的电阻值小于规定的值，以起到保护电缆的作用。但是如果因为电缆的接头的金属屏蔽效果不好，导致接地的电阻值过高，超过标准值很多时候就会很容易产生更高的过电压，当电缆绝缘胶老化的时候，就很容易被烧穿。 1.2电缆长期负重导致出现故障。一般用在25℃的特定温度下的载流量来确认电缆是否负重运行，电缆在长期负重运行的情况下很容易出现故障，特别是在夏天由于本身的环境气温就高，长时间高温下负重运行导致电缆的绝缘层老化，增加了故障的几率。 1.3安装电缆不达标导致故障。在电缆的铺设和安装中，一般是通过往电缆沟里铺垫软土或者填水泥来保护电缆，但是如果没有忽略了这些措施，或者做的不到位的话就很容易导致电缆机械性的损伤，而这些损伤也常常是导致故障的隐患。 1.4厂家的质量问题。一些厂家制造的电缆间的连接接头不注意质量问题，导致连接头和终端头出现种种故障，还有劣质的电缆中会掺杂一些气体、液体和杂质等，这样就很容易导致杂质在高强度的电场下发生电离，使得电缆的绝缘层在老化的过程中提前被击穿而引发电缆故障。 2真空断路器故障分析 2.1真空泡的真空度降低。在35kV变电站的长期运行中，真空泡的真空度下降也是导致故障的常见原因，因为真空泡的真空度降低会使其使用寿命大大缩短，甚至严重到导致真空断路器的损坏和爆炸。 2.2真空断路器分闸失灵。真空断路器的分闸失灵会导致事故越级，事故范围波及广，常见的真空断路器失灵情况有遥控分闸不能自动断开分断路器、继电器保护动作失灵和人工分闸不能使用。 3电压互感器故障分析 在35kV电力系统中存在着很多储能元件，比如线性电容和非线性的铁心线圈。如果铁心的饱和引起电感量发生变化，那么当线路对地容抗XC与铁心感抗XL十分接近或者相等时，就会引发并联铁磁谐振，而电路中的非线性电感元件是产生铁磁共振的必要条件，所以在发生铁磁谐振的时候，电压互感器承受了更多的过电压，铁心的磁通就会成倍的增加，铁心迅速达到了饱和状态，频率的降低将导致绕组过热而烧毁甚至爆炸。 4消弧线圈故障分析 35kV变电站通常具有一种自动保护的功能叫做消弧线圈，而这种保护功能在消弧线圈发生故障时会自动启动。如果消弧线圈自身的中性点位移电压值和补偿电流偏大的时候就会产生警报，如果不能及时发现排除警报就很容易导致故障。 二、消弧线圈自身故障处理 1铁心故障处理 消弧线圈是一个具有铁心的电感线圈，其自身电感电流与系统故障电容电流间进行补偿，从而降低变电站系统发生单相接地故障电流值。虽然消弧线圈自身电阻很小，但其电抗值却相当大。消耗线圈的铁心与线圈等均浸在变压器油中。从外观看，消弧线圈的外部结构与单相变压器极为相似，但消弧线圈内部结构却不是简单的单相变压器。在设计制造过程中，为了避免消弧线圈内部铁心快速饱和，通常在消弧线圈内部铁心柱上留很多间歇，并在间隙中用绝缘纸板进行完善填充，这样可以让消耗线圈拥有一个较为稳定的电抗值，使消弧线圈所产生的补偿电流能够与系统电压间存在稳定的比例特性，进而使消弧线圈能够根据变电站故障实际情况需求，合理选择调解线圈以期获得一个较为理想的感性电流值，从而与变电站系统故障时的电容电流值进行抵消，达到明显的消弧作用。但是在日常运行过程中，也会发现有消弧线圈烧损事故发生，大多数是由产品制造、运输不当、以及调试合理等引起。因此，为了提高35kV变电站运行可靠性，对消弧线圈的运行维护和预防性试验工作就显得十分重要。结合大量文献资料和实际工作经验，对提高消弧线圈运行可靠性常见检修维护措施归纳总结如下建议。 1.1严格检测电缆。要通过使用专业的检测仪器对电缆和接头的定期检测及时分析出接地电阻的变化规律。然后根据变化的趋势判断如果接地的电阻值高于设计的标准值，那么一方面可能是电缆和地面连接不稳定，另一方面则有可能是因为接头处被氧化了。 1.2确保安装电缆全过程的质量。对于电缆的质量监控就要从工厂、材料、工人施工等多方面进行把关，要严格要求技术工人的技术素质，技术要精细以保证电缆的制作质量。采用达到IEC标准的新型硅橡胶预置式接头以克服热缩电缆头的缺点。
目录 一、电动机结缘电阻低电流泄露大的主要原因和处理方法 ----------- 2 二、电机不能正常起动的主要原因 ----------------------------------------- 2电机通电时熔丝熔片烧断或跳闸的主要原因 ----------------------------- 3电机运行时噪声大，有杂声或尖叫声的主要原因 ----------------------- 3电机绕组匝间绝缘短路故障的主要原因 ----------------------------------- 4电机空载电流大的主要原因 -------------------------------------------------- 5七．电机三相电流不平衡主要原因 ----------------------------------------- 5八．电机接地的主要原因 ----------------------------------------------------- 5九．电机过热的主要原因 ----------------------------------------------------- 6十．定子转子摩擦扫膛的主要原因 ----------------------------------------- 6十一．电机振动的主要原因 -------------------------------------------------- 7十二．电机轴承过热和抱轴的主要原因 ----------------------------------- 7十三．电机出力不够的主要原因 -------------------------------------------- 8
多级管式滑线 一、产品概述 DHG、DHGJ安全滑接输电装置（安全滑触线）是目前发达国家日益重视的一种安全、可靠、新颖的移动输电装置，是替代钢质裸滑线和电缆卷筒等供电的理想产品。 DHG、DHGJ装置是在特殊配置的半封闭工程塑料导管或铝合金导管内，嵌有多极输电铜导轨或带绝缘槽板的铜导轨作为输电母线，导管内装有配合紧凑、移动灵活的集电器，能在地哦那个受电设备如起重机、电动葫芦、悬挂输送机等设备的拖动下同步移动，同时通过在集电器上配置的多极电刷在铜导轨上华东接触，将铜导轨上的电源或信号可靠地输送给移动手电设备。 产品适应于输送交流660V以下，直流1000V以下，可作动力或信息传输用。 产品特点： 安全：该产品外壳防护等级可达IP23级，防雨雪冰冻、放异物触及、产品经过多种试验环境、绝缘性能的严格考核，操作、维护人员触及输电导管的外部无任何危险。 可靠：该产品集电器在导管内行走，输电铜导轨嵌在导管中，所以集电器行走轨道与铜导轨相对位置恒定，集电器电刷与铜导轨始终在恒压状况下接触，保证了接触的可靠性。电刷由具有高导电性能、高耐磨性能的金属陶瓷材料制成。集电器移动灵活，定向性能好，能有效控制接触电弧和串弧现象。 经济：该产品结构简单，由于以铜代钢导电，与铜质裸线相比节点15%，且大大节省材料和安装费用。 方便：DHG与DHGJ装置集多极母线于一根导管中，安装简便，其固定支架、连接、悬吊装置均以标准件提供，装拆、调整、维修十分方便。 产品用途：DHG与DHGJ滑接输电装置适用于以下场合传输电能和控制信息： 电动葫芦、电动桥式起重机、龙门式起重机、装卸桥、堆垛机等仓储设备；移动式电动工具、照明器具、自动生产线、检测线等一切需移动受电的设施与场所。 产品型号和类别：a.输电导管：
变电站10kV 电容器组的配置 引言 目前，电力系统中为了提高电压质量，减少网络损耗，普遍配置了无功补偿装置，由于电容器组容量可大可小，即可集中使用，又可分散配置，具有较大的灵活性，且价格较低，损耗较小，维护方便，故为目前系统中使用最广泛的无功电源之一。变电站设计中一般将电容器组布置在10kV 侧。由于10kV 侧配置电容器存在系统短路容量较小、分组数较多、易发生谐振等问题，故如何合理选择10kV 电容器组就显得尤为重要。 1、电容器总容量的选择 变电站安装的“最大容性无功量”的选择原则为：对于直接供电末端变电所，其最大容性无功量应等于装置所在母线上的负荷按提高功率因数所需补偿的最大容性无功量与主变压器所需补偿的最大容性无功之和。即： cbm cfm c Q Q Q += （1） 0ef fm cfm Q P Q ?= （2） e e m d cbm S I I I U Q ?+?=)100(%)100(%)(022 （3） 式中：c Q ：变电站配置最大容性无功量（kvar ）； cfm Q ：负荷所需补偿的最大容性无功量（kvar ）； cbm Q ：主变压器所需补偿的最大容性无功量（kvar ）； fm P ：母线上的最大有功负荷（kW ）； 0ef Q ：由1cos φ补偿到2cos φ时，每kW 有功负荷所需补偿的容性无功量（kvar/kW ）； (%)d U ：需要进行补偿的变压器一侧的阻抗电压百分值（%）； m I ：母线装设补偿装置后，通过变压器需要补偿一侧的最大负荷电流值（A ）； e I ：变压器需要补偿一侧的额定电流值（A ）；
(%)0I ：变压器空载电流百分值（%）； e S ：变压器需要补偿一侧的额定容量（kV A ）； 通过式（1）、（2）、（3）对变电站无功容量进行估算，负荷所需补偿的最大容性无功量约为主变容量的5%~10%（按补偿到功率因数0.96考虑），主变压器所需补偿的最大容性无功量14%~16%。 综上所述，变电站的容性无功补偿以补偿主变的无功损耗为主，现变电站均按照主变容量来配置电容器补偿容量。根据《国家电网公司电力系统无功补偿技术配置原则》（以下简称配置原则）要求，变电站可按照主变压器容量的20％-25％配置容性无功补偿装置。因此变电站的电容器组总容量除个别情况外，大多数情况应按照以上要求配置，与电容器组的电压等级无关。 2、电容器分组容量的选择 确定了电容器组总容量后，还需对电容器组分组容量进行选择。 （1）若分组容量过大，会引起投切时母线电压波动增大、变电站投运初期负荷变小，无法投入电容器进行无功补偿等问题。 （2）若分组容量过小，会引起增加设备投资、减少变电站出现回路数、增大维护工作量、增大变电站的布置难度等问题。 因此电容器分组的总原则应是：在满足系统要求的前提下，尽量加大分组容量，减少组数。 2.1 电容器分组容量与母线电压波动的研究 电容器在进行投切操作时，将引起母线电压的变化，其变化幅度为： d fz S Q U 100%=? （4） 式中：%U ?：母线电压波动率； fz Q ：分组电容器容量(Mvar)； d S ：电容器所接母线三相短路容量(MV A)。 从式（4）可以看出，母线电压波动率与投切电容器的容量成正比，与母线三相短路容量成反比。《城市电力网规划设计导则》中规定：变电站10kV 侧母线短路电流需控制在20kA 以内， 10kV 侧极限短路容量为1.732×10.5×20＝
桥式起重机的常见故障及排除方法 下面就从机械、电气和金属结构三个方面阐述桥式起重机的常见故障及排除方法。 一、机械传动方面的常见故障 1、制动器刹车不灵、制动力矩小，起升机构发生溜钩现象；在运行机构中发生溜车现象。其原因分析及其解决方法叙述于后： (1) 制动轮表面有油污、摩擦系数减小导致制动力矩减小故刹不住车。可用煤油或汽油将表面油污清洗干净即可解决。 (2) 制动瓦衬磨损严重、铆钉裸露，制动时铆钉与制动轮表面接触，不但降低制动力矩刹不住车而且又拉伤制动轮表面，危害较大。更换制动瓦衬即可。 (3) 主弹簧调整不当、张力小而导致制动力矩减小、刹不住车而产生溜车或溜钩现象。重新调整制动器使其主弹簧张力增大。 (4) 主弹簧疲劳、材料老化或产生裂纹、无弹力、张力显著减小而刹不住车。应更换新弹簧并调整之。 (5) 制动器安装不当、其制动架与制动轮不同心或偏斜而导致溜钩或溜车现象。通常先把制动器闸架地脚螺栓松开，然后将制动器调紧，使闸瓦抱紧制动轮，这时再将悬浮的制动器闸架底部间隙填实，然后再紧固地脚固定螺栓，即可达到二者同心。 (6) 电磁铁冲程调整不当或长行程制动电磁铁水平杆下面有支承物，导致刹不住车。通常重新调整磁铁冲程或去掉支承物即可解决。 (7)液压推动器的叶轮转动不灵活，导致刹车力矩减小。调整叶轮消除卡塞阻力，使叶轮转动滑块即可解决。 2、制动器打不开。导致制动器打不开的原因及排除方法有以下几种： (1) 主弹簧张力过大、电磁铁磁拉力小于主弹簧的张力，故打不开闸，重新
调整制动器，使主弹簧张力减小即可。 (2) 制动器杠杆传动系统有卡住现象，松闸力在传递中受阻，故打不开闸。检查传动系统，消除卡塞现象即可解决。 (3) 制动器制动螺杆弯曲，螺杆头顶碰不到磁铁动铁芯，故无法推开制动闸瓦。拆开制动器，取下螺杆将其调直或更换螺杆即可。 (4) 制动瓦衬胶粘在有污垢的制动轮工作面上。 消除制动轮表面上的污垢即可解决。 (5) 电磁铁线圈被烧毁或其接线折断、制动电磁铁无磁拉力所致。 更换制动线圈或接通线圈接线即可。 (6) 液压推动器的叶轮卡住。 消除叶轮卡塞故障即可。 (7) 线路电压降过大，导致制动电磁铁线圈电压低于额定电压的80%、磁铁磁拉力小于主弹簧的张力，故打不开闸。 消除电压降和原因，恢复正常电压值即可解决。 3、制动器工作时，制动瓦衬发热，“冒烟”，并有烧焦味道产生，瓦衬迅速磨损。 (1) 制动瓦衬与制动轮间的间隙调整不当、间隙过小、工作时瓦衬始终接触制动轮工作面而摩擦生热所致。 重新调整瓦衬与制动轮间的间隙，使其均匀且在工作时完全脱开，不与制动轮接触。 (2) 短行程制动器的副弹簧失效，推不开制动闸瓦，使闸瓦始终贴于制动轮表面上工作，长期摩擦生热所致。 更换副弹簧且重新调整制动器。 (3) 制动器闸架与制动轮不同心，制动瓦边缘与制动轮工作面脱不开而摩擦
制定日期 风淋室操作规程 文件编号 生效日期 版次 一、目的 本规程用于保证风淋室正确、安全的使用，确保其使用寿命。 二、适用范围 本规程适用于指导本公司风淋室的操作，防止安全事故及对设备进行保养。 三、操作流程 1、风淋步骤 1.1进入车间的人员应在外更衣室穿戴好静电服、静电鞋和无尘帽。 1.2走近风淋室外门，确认风淋室内没有其他人员，风淋室门外部亮起绿色的指示灯“GO ”， 否则不得打开风淋室外门。 1.3打开外门，进入风淋室后并随手关闭外门。 1.4走过风淋室红外感应探头，此时风淋室双门自动上锁，同时风淋室风机启动，开始吹淋。 1.5按设定的时间吹淋完毕后，打开风淋室内门进入车间。 2、风淋参数设定（非设备人员不得擅自更改参数设定） 2.1电源键：控制风淋室的电源，风淋过程中如有特殊情况可按“电源键”结束风淋，并迅速 离开风淋室。 2.2风机键：按该键可执行一次风淋循环。 2.3照明键：控制风淋室内照明灯的开启和关闭。 2.4设置键：按该键结合“+”、“-”键可分别对风淋时间、照明时间、屏保时间、间隔启动 进行时间长度短的设定。 四、注意事项 1、进出门时必须轻拉推门把手，不要将门的开度打开至极限，以免造成门、门锁的损坏。 2、在一门打开状态下决不要用力开另一门。 3、在吹淋状态，不得强制性地将门打开。 4、吹淋结束后请等待2s 以上时间再开门。 批准： 审核： 编制： 红外感 应探头 2.1 2.2 2.3 2.4 绿灯亮起才能进入风淋室。
制定日期 风淋室操作规程文件编号生效日期版次五、保养维护 1、每天由制造部负责对风淋室地板和侧壁进行清洁。对风淋室的照明灯、指示灯的功能进行确认， 发现异常要及时通知设备部检查和维修。 2、当发现风速变小时，按图示1取下初效过滤器检查表面是否发黑，若发黑则应拆下初效空气 过滤器内的无纺布进行清洗或予以调换。每月由设备部检查一次。 3、当调换或清洗无纺布后，仍不能提高风速则说明高效空气过滤器已经堵塞，可按图示2、3取 下高效过滤器进行更换。更换高效空气过滤器时，须拆下喷球板，取出高效过滤器，按照原 有高效过滤器的规格型号更换新的高效空气过滤器。安装时应确认高效过滤器上的箭头标记， 箭头应指向气流的方向，并确保密封良好，防止渗漏。一般情况下，高效过滤器的使用期为 两年。每年由设备部检查一次。 4、每年由设备科对风淋室的电路、控制面板、离心风机等进行功能确认。发生故障要及时维修。 批准：审核：编制：3 2 1
介休瑞东煤业35kV变电站 磁控式高压无功动态补偿装置 技术规范书 晋中电力设计院 二〇一一年二月
1 工程概况 1.1 项目名称：介休瑞东煤业35kV变电站工程 1.2 项目单位：介休义棠瑞东煤业有限公司 1.3 工程规模：变电站主变容量为2×10000kV A，2台主变互为备用。35kV部分为单母分段接线方式，二回进线，分别由介休110kV变电站和灵石110kV英武变电站引入。10kV部分亦为单母分段接线方式。出线24回，本期22回出线。 1.4 工程地址：介休瑞东煤业35kV变电站 1.5 交通、运输：汽运 1.6工程布置：电容器成套装置采用室内柜式安装，磁控电抗器室外安装，控制屏放于主控室。 2.环境条件 注：1. 环境最低气温超过-25℃, 需要进行参数修正； 2. 污秽等级为Ⅳ级，需要进行参数修正； 3. 海拔高度大于1000米，需要进行参数修正。 3.系统运行条件 3.1 系统标称电压：10kV 3.2 最高运行电压：12kV 3.3 额定频率：50Hz 3.4 中性点接地方式：非有效接地 3.5 电容器组接线方式：星形 3.6 辅助电源：DC220V 4.装置要求 设备安装于10kV侧，电容器滤波安装容量6000kvar,分5次、7次、11次兼高通三个滤波支路，（各个投标厂家需根据经验对各个滤波支路分组并提供容值、电抗值详细计算说明书），另根据煤矿负荷波动，配磁控电抗器4500kvar实现系统所需无功的动态连续
5.设备名称及数量 磁控式高压动态无功补偿装置10kV-6000kvar 2套，每套设备主要配置如下：序号名称型号及规格单位数量备注 1 滤波支路5 次 隔离开关GN19-12/630 组 1 2 避雷器HY5WR-17/45 只 3 3 喷逐式熔断器BR2-12 只 6 4 放电线圈FDZR-1.7-12/√3-1 台 3 5 滤波电容器AAM-12/√3-350-1W 或AFM-12/√3-350-1W 台 6 总容量2100kvar 6 滤波电抗器LKSGKL-10-84-4 台 1 7 附件足量 8 7 次隔离开关GN19-12/630 组 1 9 避雷器HY5WR-17/45 只 3 10 喷逐式熔断器BR2-12 只 6 11 放电线圈FDZR-1.7-12/√3-1 台 3 12 滤波电容器AAM-12/√3-300-1W 或AFM-12/√3-300-1W 台9 总容量1800kvar 13 滤波电抗器LKSGKL-10-36-2 台 1 14 附件足量 15 11 次 兼 高 通隔离开关GN19-12/630 组 1 16 避雷器HY5WR-17/45 只 3 17 喷逐式熔断器BR2-12 只 6 18 放电线圈FDZR-1.7-12/√3-1 台 3 19 滤波电容器AAM-12/√3-350-1W 或AFM-12/√3-350-1W 台 6 总容量2100kvar 20 滤波电抗器LKSGKL-10-16.8-0.8 台 1 21 高通电阻器套 1 22 附件足量 23 磁 控 支隔离开关GN19-12/1250 组 1 24 电流互感器JQJC-10 300/5A 只 3 25 磁控电抗器4500kvar 台 1
为了达到安全用电的目的，必须采用可靠的技术措施，防止触电事故发生。绝缘、安全间距、漏电保护、安全电压、遮栏及阻挡物等都是防止直接触电的防护措施。保护接地、保护接零是间接触电防护措施中最基本的措施。所谓间接触电防护措施是指防止人体各个部位触及正常情况下不带电，而在故障情况下才变为带电的电器金属部分的技术措施。专业电工人员在全部停电或部分停电的电气设备上工作时，在技术措施上，必须完成停电、验电、装设接地线、悬挂标示牌和装设遮栏后，才能开始工作。 一、绝缘 1.绝缘的作用绝缘是用绝缘材料把带电体隔离起来，实现带电体之间、带电体与其他物体之间的电气隔离，使设备能长期安全、正常地工作，同时可以防止人体触及带电部分，避免发生触电事故，所以绝缘在电气安全中有着十分重要的作用。良好的绝缘是设备和线路正常运行的必要条件，也是防止触电事故的重要措施。绝缘具有很强隔电能力，被广泛地应用在许多电器、电气设备、装置及电气工程上，如胶木、塑料、橡胶、云母及矿物油等都是常用的绝缘材料。 2.绝缘破坏绝缘材料经过一段时间的使用会发生绝缘破坏。绝缘材料除因在强电场作用下被击穿而破坏外，自然老化、电化学击穿、机械损伤、潮湿、腐蚀、热老化等也会降低其绝缘性能或导致绝缘破坏。绝缘体承受的电压超过一定数值时，电流穿过绝缘体而发生放电现象称为电击穿。气体绝缘在击穿电压消失后，绝缘性能还能恢复;液体绝缘多次击穿后，将严重降低绝缘性能;而固体绝缘击穿后，就不能再恢复绝缘性能。在长时间存在电压的情况下，由于绝缘材料的自然老化、电化学作用、热效应作用，使其绝缘性能逐渐降低，有时电压并不是很高也会造成电击穿。所以绝缘需定期检测，保证电气绝缘的安全可靠。 3.绝缘安全用具 一些情况下，手持电动工具的操作者必须戴绝缘手套、穿绝缘鞋(靴)，或站在绝缘垫(台)上工作，采用这些绝缘安全用具使人与地面，或使人与工具的金属外壳，其中包括与相连的金属导体，隔离开来。这是目前简便可行的安全措施。为了防止机械伤害，使用手电钻时不允许戴线手套。绝缘安全用具应按有关规定进行定期耐压试验和外观检查，凡是不合格的安全用具严禁使用，绝缘用具应由专人负责保管和检查。常用的绝缘安全用具有绝缘手套、绝缘靴、绝缘鞋、绝缘垫和绝缘台等。绝缘安全用具可分为基本安全用具和辅助安全用具。基本安全用具的绝缘强度能长时间承受电气设备的工作电压，使用时，可直接接触电气设备的有电部分。辅助安全用具的绝缘强度不足以承受电气设备的工作电压，只能加强基本安全用具的保安作用，必须与基本安全用具一起使用。在低压带电设备上工作时，绝缘手套、绝缘鞋(靴)、绝缘垫可作为基本安全用具使用，在高压情况下，只能用作辅助安全用具。 二、屏护 屏护是指采用遮栏、围栏、护罩、护盖或隔离板等把带电体同外界隔绝开来，以防止人体触及或接近带电体所采取的一种安全技术措施。除防止触电的作用外，有的屏护装置还能起到防止电弧伤人、防止弧光短路或便利检修工作等作用。配电线路和电气设备的带电部分，如果不便加包绝缘或绝缘强度不足时，就可以采用屏护措施。开关电器的可动部分一般不能加包绝缘，而需要屏护。其中防护式开关电器本身带有屏护装置，如胶盖闸刀开关的胶盖、
变电所常见故障应急处理方案 35kV GIS 开关柜： 1、断路器拒动 1.1应急处理 当远动操作失灵时，应立即安排巡检员到达现场。现场人员检查是否有拒动开关的故障信息。如果没有，可按电调命令在所内监控盘上进行操作，若操作失败，可在开关本体上当地电动操作，如果操作不成功，立即汇报电调，并通知车间生产调度。故障开关在非运营时间处理。 1.2、处理程序、方法及注意事项： 1.2.1 检查是否有SF6 气体泄漏，气压低于下限值，有无气室压力报警信号。 1.2.2 检查直流电源（控制、电机）的电压是否正常。若不正常，从直流盘馈出到断路器端子箱顺序查找。操作机构的检修必须先将合闸弹簧和分闸弹簧的能量释放掉。 1.2.3 检查控制、电机回路的空气开关有无烧损或接触不良。更换空气开关。 1.2.4 检查控制、电机回路是否断线、接触不良。紧固端子和接线。 1.2.5 检查操作机构辅助开关、限位开关转换是否到位。调整或更换辅助开关、限位开关。 1.2.6 检查分合闸线圈是否烧毁，有异味，用万用表测量线圈电阻。更换分合闸线圈。 1.2.7 检查断路器是否已储能，电机是否烧毁，有异味，用万用表测量电机电阻。更换电机。 1.2.8 检查二次接线是否错误（新安装或检修变更二次接线后，首次投入时出现）。改正错误接线。 1.2.9 检查机构有无卡滞现象。注润滑油，处理卡滞点。 1.2.10 检查操作机构各轴连接销子是否脱落。安装连接销子。 2、断路器跳闸 2.1、应急处理 2.1.1 如发生进线开关跳闸, 故障开关退出运行，母联开关合闸，母线由一路电源供电。如引起所内一台35/0.4kV 的变压器故障或400V 母线失压时，自动切除该变电所供电区域内的三级负荷，400V 母联自投，若400V 母联自投不成功，由电调当值供电调度员通过SCADA 倒闸操作或现场变电所值班员采用手动倒闸操作，改变供电系统运行方式，由该变电所内另一台35/0.4kV 变压器承担该变电所供电区域内的一、二级负荷供电。 2.1.2 如发生环网出线开关跳闸，听从电调指挥，将故障位置隔离。待非运营时间处理故障。 2.2、程序、方法及注意事项： 2.2.1 进、出线断路器跳闸： 在控制信号盘上查看故障信息，判断保护类型。 1）差动保护跳闸。检查保护环网电缆，对保护装置进行试验、检查。 2）过流、零序跳闸。检查所内35kV 设备及电缆是否有绝缘不良，闪络情况，如果绝缘不良地点不在母排上，需要检查是否有越级跳闸等现象。并对保护装置进行检查、试验。 2.2.2 馈线断路器跳闸： 1）断开变电所跳闸馈出线环网隔离开关，检查差动保护二次回路是否有故障，如：直流回路是否短路，流互二次是否开路，接线是否正确。对二次回路进行检修。 2）对馈线电缆进行检查试验，如果是电缆故障，参考电缆故障预案进行处理。 3）对跳闸断路器进行相关的保护试验。检查保护插件。如果是插件故障，更换插件。 4）若是35kV 整流机组\动力变馈线开关跳闸还应检查变压器。 2.2.3 如果是断路器本体故障，参照断路器拒动进行处理。 3、三位置开关、接地开关拒动 3.1、应急处理
电机常见故障分析及其处理 摘要：发电机在运行中会不断受到振动、发热、电晕等各种机械力和电磁力的作用，加之由于设计、制造、运行管理以及系统故障等原因，常常引起发电机温度升高、转子绕组接地、定子绕组绝缘损坏、励磁机碳刷打火、发电机过负载等故障。与之相似的是电动机的故障也主要有机械故障和电气故障两方面。 关键词：定子线圈，激磁电流，短路故障，接地故障。 电机可分为电动机和发电机两类，电动机又可分为同步电动机和异步电动机，发电机也可分为同步发电机和异步发电机，本文将主要围绕异步电动机和同步发电机为例，简要分析电机常见的故障及其处理方法。 一、三相交流异步电动机常见故障分析及其处理 1.机械方面有扫膛、振动、轴承过热、损坏等故障。 ⑴异步电动机定、转子之间气隙很小，容易导致定、转子之间相碰。一般由于轴承严重超差及端盖内孔磨损或端盖止口与机座止口磨损变形，使机座、端盖、转子三者不同轴心引起扫膛。如发现对轴承应及时更换，对端盖进行更换或刷镀处理。 ⑵振动应先区分是电动机本身引起的，还是传动装置不良所造成的，或者是机械负载端传递过来的，而后针对具体情况进行排除。属于电动机本身引起的振动，多数是由于转子动平衡不好，以及轴承不良，转轴弯曲，或端盖、机座、转子不同轴心，或者电动机安装地基不平，安装不到位，紧固件松动造成的。振动会产生噪声，还会产生额外负荷。 ⑶如果轴承工作不正常，可凭经验用听觉及温度来判断。用听棒（铜棒）接触轴承盒，若听到冲击声，就表示可能有一只或几只滚珠扎碎，如果听到有咝咝声，那就是表示轴承的润滑油不足，因为电动机要每运行3000-5000小时左右需换一次润滑脂。电机超过规定运转时间后，轴承发出不正常的声音，用听棒接触轴承盒，听到了“咝咝”的声响，同时还有微小“哒哒”的冲击声，原因是轴承盒内缺油，同时轴承滚柱有的以有细微的麻痕。通过对轴承进行了更换，添加润滑油脂。在添润滑脂时不易太多，如果太多会使轴承旋转部分和润滑脂之间产生很大的磨擦而发热，一般轴承盒内所放润滑脂约为全溶积二分之一到三分之二即可。在轴承安装时如果不正确，配合公差太紧或太松，也都会引起轴承发热。在卧式电动机中装配良好的轴承只受径向应力，如果配合过盈过大，装配后会使轴承间隙过小，有时接近于零，用手转动不灵活，这样运行中就会发热。 2. 电气方面有电压不正常绕组接地绕组短路绕组断路缺相运行等。 ⑴电源电压偏高，激磁电流增大，电动机会过分发热，过分的高电压会危机电动机的绝缘，使其有被击穿的危险。电源电压过低时，电磁转矩就会大大降低，如果负载转距没有减小，转子转数过低，这时转差率增大造成电动机过载而发热，长时间会影响电动机的寿命。当三相电压不对称时，即一相电压偏高或偏低时，会导致某相电流过大，电动机发热，同时转距减小会发出“翁嗡”声，时间长会损坏绕组。总之无论电压过高过低或三相电压不对称都会使电流增加，电动机发热而损坏电动机。所以按照国家标准电动机电源电压在额定值±5%内变化，电动机输出功率保持额定值。电动机电源电压不允许超过额定值的±10%，；三相电源电压之间的差值不应大于额定值的±5%。
变电站常见故障分析及处理方法 变电所常见故障的分析及处理方法一、仪用互感器的故障处理当互感器及其二次回路存在故障时，表针指示将不准确，值班员容易发生误判断甚至误操作，因而要及时处理。 1、电压互感器的故障处理。电压互感器常见的故障现象如下：（1）一次侧或二次侧的保险连续熔断两次。（2）冒烟、发出焦臭味。（3）内部有放电声，引线与外壳之间有火花放电。（4）外壳严重漏油。发现以上现象时，应立即停用，并进行检查处理。 1、电压互感器一次侧或二次侧保险熔断的现象与处理。（1）当一次侧或二次侧保险熔断一相时，熔断相的接地指示灯熄灭，其他两相的指示灯略暗。此时，熔断相的接地电压为零，其他两相正常略低；电压回路断线信号动作；功率表、电度表读数不准确；用电压切换开关切换时，三相电压不平衡；拉地信号动作（电压互感器的开口三角形线圈有电压33v）。当电压互感器一交侧保险熔断时，一般作如下处理：拉开电压互感器的隔离开关，详细检查其外部有元故障现象，同时检查二次保险。若无故障征象，则换好保险后再投入。如合上隔离开关后保险又熔断，则应拉开隔离开关进行详细检查，并报告上级机关。若切除故障的电压互感器后，影响电压速断电流闭锁及过流，方向低电压等保护装置的运行时，应汇报高度，并根据继电保护运行规程的要求，将该保护装置退出运行，待电压互感器检修好后再投入运行。当电压互感器一次侧保险熔断两相时，需经过内部测量检查，确定设备正常后，方可换好保险将其投入。（2）当二次保险熔断一相时，熔断相的接地电压表指示为零，接地指示灯熄灭；其他两相电压表的数值不变，灯泡亮度不变，电压断线信号回路动作；功率表，电度表读数不准确电压切换开关切换时，三相电压不平衡。当发现二次保险熔断时，必须经检查处理好后才可投入。如有击穿保险装置，而B相保险恢复不上，则说明击穿保险已击穿，应进行处理。 2、电流互感器的故障处理。电流互感器常见的故障现象有：（1）有过热现象（2）内部发出臭味或冒烟（3）内部有放电现象，声音异常或引线与外壳间有火花放电现象（4）主绝缘发生击穿，并造成单相接地故障（5）一次或二次线圈的匝间或层间发生短路（6）充油式电流互感器漏油（7）二次回路发生断线故障当发现上述故障时，应汇报上级，并切断电源进行处理。当发现电流互感器的二次回路接头发热或断开，应设法拧紧或用安全工具在电流互感器附近的端子上将其短路；如不能处理，则应汇报上级将电流互感器停用后进行处理。二、直流系统接地故障处理直流回路发生接地时，首先要检查是哪一极接地，并分析接地的性质，判断其发生原因，一般可按下列步骤进行处理：首先停止直流回路上的工作，并对其进行检查，检查时，应避开用电高峰时间，并根据气候、现场工作的实际情况进行回路的分、合试验，一般分、合顺如下：事故照明、信号回路、充电回路、户外合闸回路、户内合闸回路、载波备用电源6－10KV的控制回路，35KV以上的主要控制回路、直流母线、蓄电池以上顺应根据具体情况灵活掌握，凡分、合时涉及到调度管辖范围内的设备时，应先取得调度的同意。确定了接地回路应在这一路再分别分、合保险或拆线，逐步缩小范围。有条件时，凡能将直流系统分割成两部分运行的应尽量分开。在寻找直流接地时，应尽量不要使设备脱离保护。为保证个人身和设备的安全，在寻找直流接地时，必须由两人进行，一人寻找，另一人监护和看信号。如果是220V直流电源，则用试电笔最易判断接地是否消除。否认是哪极接地，在拔下运行设备的直流保险时，应先正极、后负极，恢复时应相反，以免由于寄生回路的影响而造成误动作。三、避雷器的故障处理发现避雷器有下列征象时，
风淋室常见故障处理 风淋室是人员进入洁净室无尘车间所必备的净化设备，通用性强，可与所有的洁净室和洁净厂房配套使用，工作人员进入车间时，必须通过此设备，用强劲洁净的空气，由可旋转喷嘴从各个方向喷射至人身上，有效而迅速清除去附着在衣服上的灰尘、头发、发屑等杂物，它可以减少人进出洁净室所带来的污染问题。风淋室的两道门电子互锁，可以兼起气闸室的作用，阻止外界污染和未被净化的空气进入洁净区域。杜绝工作人员将头发，灰尘、细菌带入车间，达到工作场地严格的无尘净化标准，生产出高质量的产品. 关于风淋室的故障如何处理，吴江市芦墟镇红胜净化设备厂的技术部就为大家详细介绍。 一、电源开关。通常风淋室有四个地方可以切断电源： 1、风淋室外箱体的电源开关； 2、风淋室内箱体的控制面板； 4、风淋室两侧外箱体上（此处电源开关可预防紧急情况下切断电源，有效地提高工作人员的人身安全）。当电源指示灯不通时，不防重新检查一下以上四个风淋室电源处。
二、风淋室风机不工作时。当风淋室不工作时，第一时间去检查一下风淋室外箱体的紧急开关是否切断，如确定切断了，用手轻轻一按，往右方旋转一下松手即可。 三、风淋室风机倒转或者风淋室风速很小时，请务必检查一下380V 三相四线的线路是否反接，一般风淋室生产厂家出厂安装时会有专人的电工接好线；如反接了风淋室的线源，轻者会导致风淋室风机不工作或反转风淋室风速减小，重者会烧掉整个风淋室的线路板；建议使用风淋室企业不要轻意去更换接线，因生产需要确定要移动的话，请咨询风淋室厂家解决。 四、风淋室不吹淋，除了以上三点外，还需检查风淋室箱体内部的急停键是否按下，如急停键为经色时，风淋室则不会吹淋；要重新按一下急停键则可正常工作。 五、风淋室不能自动感应吹淋时，请检查风淋室内箱体右下角的光感系统，看光感装置是否安装正确，如光感两边正相对且光感正常，则可自动感应吹淋。 六、风淋室使用一段时间风速很低时，请检查风淋室的初、高效过滤器是否积尘过多，如是请更换过滤器。（风淋室初效过滤器一般1-6个月内更换一次，风淋室高效过滤器一般6-12个月内更换一次）
35KV变电站电力电容器运行规程 2009-2-23 35KV变电站电力电容器运行规程 1、运行前的检查 a.对电容器组及相关设备进行外观检查； b.对电容器组保护定值进行核对并按调度命令投入其保护压板。 c.室内照明电容器组的通风及照明装置应良好。 2、运行中的规定 对新投入运行的电容器组应在额定电压下冲击合闸三次(每次间隔5分钟)，24小时试运行期间，应加强巡视检查。 2.1电容器正常巡视检查项目 a.外壳无膨胀、鼓肚及渗漏油现象，电抗器油位正常； b.套管应清洁、无裂纹和放电现象； c.引线接头无松动、过热、脱落及断线； d.无异常响声，熔丝应完整； e.电容器网门关闭良好，并加锁。 2.2电容器应根据所属调度下达的调压曲线进行投停操作，系统电压低时应首先投电容器，如果满足不了，再调整变压器有载分头，系统电压高时，首先调整变压器有载分头，如满足不了，再切电容器。
2.3电容器组断路器拉、合闸间隔时间，不宜小于5分钟。 2.4电容器停电工作时，必须经过充分放电才能工作，熔丝熔断的单个电容器工作时必须对该电容器进行充分放电。 2.5电容器室应通风良好，温度达到十40℃或超过厂家规定时，应将电容器短时停止运行。 2.6电容器本体温度不得超过60℃。 2.7串、并联电容器的长期运行电压不得超过其额定电压的1.1倍，电流不得超过其额定电流的1.3倍。厂家如有特殊规定的，可按制造厂规定执行。 2.8 连接电容器组的母线停电时，应先停电容器组后停负荷；送电时顺序与此相反。 2.9电容器容量不能任意变动，个别电容器损坏时，应更换容量和参数相同产品，并经试验合格方可投入运行。 2.10巡视检查电容器组只能透过网栏观察，严禁打开或进入网栏内。 3、异常及事故处理 3.1电容器发生下列异常运行情况之一者，应立即将其退出运行，并汇报调度 a.套管闪络或严重放电。 b.接头严重过热或熔化。 c.外壳膨胀变形或严重漏油。 d.内部有放电声及放电线圈有异响。 e.电容器爆炸、起火。
